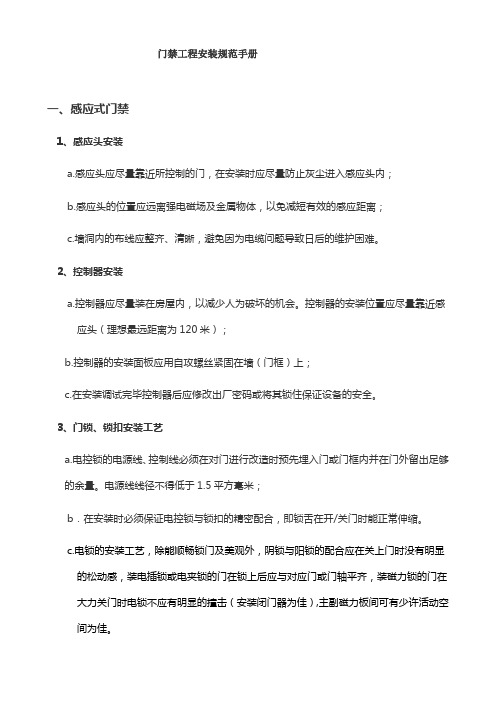

门禁工程安装规范手册一、感应式门禁1、感应头安装a.感应头应尽量靠近所控制的门，在安装时应尽量防止灰尘进入感应头内；b.感应头的位臵应远离强电磁场及金属物体，以免减短有效的感应距离；c.墙洞内的布线应整齐、清晰，避免因为电缆问题导致日后的维护困难。
2、控制器安装a.控制器应尽量装在房屋内，以减少人为破坏的机会。
控制器的安装位臵应尽量靠近感应头（理想最远距离为120米）；b.控制器的安装面板应用自攻螺丝紧固在墙（门框）上；c.在安装调试完毕控制器后应修改出厂密码或将其锁住保证设备的安全。
3、门锁、锁扣安装工艺a.电控锁的电源线、控制线必须在对门进行改造时预先埋入门或门框内并在门外留出足够的余量。
电源线线径不得低于1.5平方毫米；b．在安装时必须保证电控锁与锁扣的精密配合，即锁舌在开/关门时能正常伸缩。
c.电锁的安装工艺，除能顺畅锁门及美观外，阴锁与阳锁的配合应在关上门时没有明显的松动感，装电插锁或电夹锁的门在锁上后应与对应门或门轴平齐，装磁力锁的门在大力关门时电锁不应有明显的撞击（安装闭门器为佳）,主副磁力板间可有少许活动空间为佳。
二、布线工艺规范1、取电交流电取用：一般有用户提供的专门UPS不间断电源，在远端局中～220最好不要采用照明电，而应当直接从交流配电瓶的一个独立交流分路引取，并且在相应的位臵贴上标识，便于维护。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。
直流电取用：一般有用户提供的专门开关电源，在远端局中应当直接从直流配电柜的一个独立直流分路引取，并且在相应的位臵贴上标识，便于维护。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。
12V电源一般靠近变送源安装以减少线路的电压衰减，距离应当保证在2.5米之内。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。
2、布线工艺要求在任何情况下都不允许将RS485信号线与220V强电走在一起，之间距离至少相隔50CM 以上；RS422通讯线中的RX+/RX-和TX+/TX-必须为两两双绞线。
门禁系统作业指导书门禁系统作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII目录一、编制依据 (2)二、适用范围 (2)三、管道敷设 (2)1. 站内管道明敷 (2)2. 站内管道暗敷 (10)四、线槽安装 (12)1.金属线槽安装 (12)五、线缆敷设方法及标准 (15)1. 通讯线敷设 (16)2. 电缆敷设 (17)六、设备安装 (19)1. 读卡器安装 (19)2. 设备柜安装 (21)3. 门禁控制器安装 (23)4. 磁力锁安装 (25)七、防火封堵 (28)1.管道穿墙防火封堵 (28)2.线槽穿墙防火封堵 (29)3.箱/柜防火封堵 (31)八、成品保护 (31)1. 线缆及其他材料保护 (31)2. 箱、柜保护 (32)门禁系统工艺工序一、编制依据1.《地铁设计规范》（GB50157-2003）；2.《电子信息系统机房设计规范》（GB50174-2008）；3.《城市轨道交通技术规范》（GB50490-2009）；4.《出入口控制系统工程设计规范》（GB 50396-2007）；5.《智能建筑设计标准》（GB/T 50314-2006）；6.《安全防范系统通用图形符号》（GA/T74-2000）；7.《安全防范工程技术规范》（GB 50348-2004）；广州市轨道交通六号线工程门禁系统施工图纸；相关技术文件及标准规范等；施工合同文件相关内容。
二、适用范围本专业指导书适用于广州地铁十三号线首期机电全线车站门禁系统施工。
三、管道敷设1.站内管道明敷1.1适用范围站内管道明敷主要适用于车站门禁系统镀锌钢管明敷施工。
1.2工艺流程站内管道明敷工艺流程1.3操作要点（1）施工前，熟悉图纸及BIM模型，进行图纸会审和现场测量复核BIM模型，审核系统路径是否正确，有无和其它专业矛盾和相碰之处。
（2）结合建筑施工图，进行深化设计，与其他专业如火灾自动报警系统、门禁系统等配合协调，合理排布各专业线管，避免各种管线密集错杂在一起；（3）线管加工①配管前根据图纸要求的实际尺寸将管线切断，钢管使用切割机切断，操作时要用力均匀平稳，不能用力过猛，以免过载或砂轮崩裂。

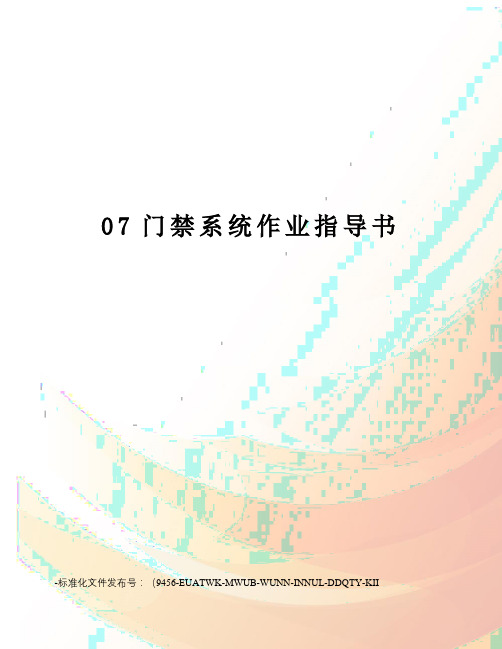

07门禁系统作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII门禁系统作业指导书在对门禁系统进行操作的同时，我们要了解一些门禁的基础知识。
这样会对我们以后的上手操作会有很好的指导作用。
第一部分、门禁系统基础知识一、门禁系统的组成结构：1、门禁系统中有哪些类别门禁系统包含两大部分：（1）、生体辩识：由人本身所拥有的特殊记号作为辩识标志，如掌纹、指纹、面相等（2）、记号辨识：由外在的物体的特殊记号作为辨别标志，如密码、感应卡、IC卡等2、门禁系统中包含哪些东西大约可以分为3部分（1）、控制主机：负责接收讯号以及辨别讯号後，进行开关门或发报的动作（2）、门锁：锁住门体，除非断电或送电，否则正常运作情形下不应自动开门（3）、其他配件：外出开关、电源供应.....等具体的东西：被控制的门；门禁控制器；门磁锁；读卡器及卡片；手动按钮；钥匙；指示灯；通讯的线缆；门禁软件二、门禁系统的功能原理1、门禁系统可以做什么？刷卡开门: 若卡号不对或属黑名单将闭门并报警手动按钮开门: 门内人员出门用钥匙开门: 门禁系统管理员使用上位机指令开关门: 在特殊情况下由上位机指令门的开关门的状态及被控信息记录到上位机中: 可方便的进行查询上位机负责卡片的管理: 发放卡片及登录黑名单2、门禁系统是怎样工作的？（1）、对需控制的出入口，安装受电锁装置和感应器（如：电子密码键盘、读卡器、指纹阅读器等）控制的电控门；（2）、授权人员持有效证卡，或密码和自己的指纹，就可以开启电控门；（3）、所有出入资料，都被后台计算机记录在案；通过后台计算机可以随时修改授权人员的进出权限；（4）、还可以加入考勤等一些附加的系统功能。
三、门禁系统的分类门禁系统按进出识别方式可分为以下三大类：1. 密码识别：通过检验输入密码是否正确来识别进出权限。
这类产品又分两类：一类是普通型，一类是乱序键盘型（键盘上的数字不固定，不定期自动变化）。
X门禁工程施工指导一、门禁系统：根据现场情况和用户需求，门禁系统采用以下方案施工：1、电源要求：考虑到门禁系统特点，为充分保障安全，门禁系统应采用UPS不间断电源系统独立供电。
如不具备UPS电源供电条件，也必须采用单独电源供电，由强电配电箱单独引出一路电源，通过强电线槽或穿管引至门禁控制器，不能与其它系统如照明、空调等共用电源。
门禁系统电源配线规格：RVV 3×1.50mm2。
2、设备安装：为方便管理和保障系统安全，控制器集中安装在当前层弱电井内，各门点所需电锁电源线、门磁信号线、出门按钮信号线、读卡器信号线穿PVC管引至各门点所在位置，每门点穿一根PVC管。
1)、读感器距门框边100~200mm，离地1300~1400mm处。
不能倒装或倾斜安装。
2)、出门按钮安装在门里面，离地1300mm~1400mm处。
距门框边100~200mm处安装。
3)、门磁安装在电锁附近20~40mm处，要求安装平整，门磁两端中心位置误差小于2mm。
4)、电锁安装木门锁距门框中间离地1000mm处，在木框内安装。
要求平整、稳固。
金属门锁、磁力锁安装在门上框距门边50mm处，要求平整、稳固。
玻璃门锁安装在门上框距门边50mm处，深入框内安装。
要求平整、稳固。
3、布线要求：1)、读感器采用屏蔽八芯双绞信号线，规格：24AWG（RVVSP 8 x 0.2mm²），2)、出门按钮及门磁开关采用屏蔽八芯线，规格：RVVP4x0.3mm²；3)、电锁电源采用两芯电源线，规格：RVV 2x0.5m m²；4)、强电（220V）电源线采用聚氯乙烯三芯阻燃护套线，规格为：RVV 3x1.5mm²；5)、网络通讯线采用八芯屏蔽双绞信号线，规格：24AWG（RVVSP 8 x0.2mm²）。
以上布线不允许在中间有接头和电缆裸露在外，强电和弱电（信号线）不允许共用一条线槽或线管，在布线的过程中，必须明确标出每根线的用途及说明。
智能化门禁系统工程施工作业指导手册美国SAFTOP国际有限公司编制人:批准人:日期：智能化门禁系统工程施工作业指导手册目录1、管线敷设 (3)2、设备安装 (4)3、安装建议及注意事项 (5)4、系统调试 (6)5、常见问题及处理方法 (7)门禁系统为TCP/IP、RS-485及CAN总线结构的系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段。
1、管线敷设根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。
（注意：门禁系统管线敷设时，统一要求采用金属管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm 以上；（2）交流220V电源由管理中心UPS统一供至各门禁点，在某些情况下对于小型门禁系统交流220V电源也可就近取电，但应符合相关规范；（3）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦；（4）读卡器与控制器之间采用4对双绞网线(称读卡器线)，线径要求大于0.5mm2，五类或超五类网线都可以。
（注意：读卡器安装位置，预埋75型底盒,底盒预埋时采用上下锁定方式以便于读卡器安装）（5）电控锁与控制器之间采用2芯电源线(称电锁线)，线径要求不小于1.0 mm2，型号：RVV2×1.0mm2 (2×32/0.2)，如果锁线与读卡器线穿于同一根管中，则要求锁线采用2芯屏蔽线，型号：RVVP2×1.0mm2(2×32/0.2)。
（6）出门按钮与控制器之间采用2芯电源线(称出门按钮线)，线径要求不小于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。
浙江创力电子股份有限公司温州市安瑞吉通讯设备安装有限公司铁塔门禁项目作业指导书西南工程建设中心1．目的为了使铁塔基站门禁安装改造工程顺利，效率，安全完成。
2．适用范围适用于安瑞吉公司为铁塔公司室内和室外基站门禁的改造和安装。
3.工程进行前的准备工作3. 1. 路线和基站具体情况摸底3. 1.1 甲方提供的地址、GPS坐标，基站的类型都不一定是准确的，需要我司具体核实，如果安装前不做好相关的准备工作，将造成极大的成本支出。
不熟悉路线，可能每天在路上的时间就要花掉3个小时以上，相当于每天少装一个点。
3. 1.2 在项目确定后，由项目经理带领司机进行前期探路，购买当地精确到村组的纸质地地图，（手机地图太小，不能看全景，对于找路和规划路线没有帮助，电脑地图无法编辑，也不能作为路线规划和排班的基础）3. 1.3 对基站进行编号，然后去一个个摸底，在地图上标识出，局方有电子地图最好。
（一个网址链接）到达一个基站，都要进门检查。
具体检查项目见基站前期考察表。
3. 1.4 收集好资料后，进行处理，安排好路线，核算出最经济的物料计划，物料计划包括需要四芯线、两芯线、单芯地线的数量，电源模块的数量，扎带的数量，线槽的数量。
最关键的是控制好施工期，我司的主要可变成本是人工费和住宿费。
（展开一下：物料包括什么），严格控制成本。
3. 1.5 安排施工需考虑天气因素，雷雨天气，台风天地不得安排施工。
3.1.6 找站的步骤有三步，第一，经纬度。
第二，具体地址搜索。
第三，打代维电话咨询。
如果都不行，马上放弃，去下个站。
3.17 居民楼，或者其他房屋屋顶，需要提前确认可以施工的时间，房东或者建筑物负责人的联系电话，一般是联系好以后，再去该基站进行安装作业。
3. 2 施工人员的要求3. 1.1 上岗操作人员必须先经过培训，熟悉本作业指导书；要考试通过再上岗。
3. 1.2 项目经理对安装人员进行分组，每组至少2人，2人之中最少一人会开车，会操作导航软件，会远程控制门禁手机APP操作，会用笔记本电脑对FSU进行设置，会对室内室外基站防盗门进行物理改造。
门禁安装使用说明书一、引言本文档旨在提供门禁系统的安装和使用指南。
门禁系统是一种用于控制进出场所的通行权限的设备，广泛应用于各种场所，如企业办公楼、学校、医院、公共机构等。
本文档将介绍门禁系统的安装步骤和使用方法，帮助用户正确使用门禁系统，确保场所的安全与管理效率。
二、安装步骤1. 准备工作在安装门禁系统之前，需要做好以下准备工作：- 确定门禁系统的安装位置：选择适合的门禁设备安装位置，通常应选择在进出通道的一侧，方便使用者刷卡或输入密码。
- 准备所需材料：门禁系统一般需要安装支架、门磁、开关机器等，根据实际情况准备所需的材料。
- 安装电源：门禁系统需要接入电源，确保正常供电。
2. 安装门禁设备按照以下步骤进行门禁设备的安装：- 将门禁设备安装支架固定在选定的位置上，确保安装牢固。
- 安装门禁设备主机，并连接所需的线缆，如USB线缆、网线等，保证与电脑或网络的正常连接。
- 安装门磁和开关机器，门禁系统通常需要与门的开闭状态进行联动。
安装门磁和开关机器时，请参考设备说明书中的安装方式。
3. 连接门禁系统连接门禁系统可以通过电脑、手机和网络进行，具体步骤如下：- 通过USB接口将门禁设备主机与电脑连接。
安装相关驱动程序后，门禁设备将被电脑识别，并可以通过门禁管理软件进行配置和管理。
- 如需要远程管理门禁系统，将门禁设备与网络连接。
通过网线将门禁设备连接至网络交换机或无线路由器，然后在门禁管理软件中配置相关网络参数。
三、使用方法1. 刷卡开门门禁系统通常支持使用刷卡开门，刷卡是最常见的门禁方式。
用户只需将授权的门禁卡刷在门禁设备上，即可实现门的开启。
具体使用方法如下：- 握紧门禁卡，将门禁卡靠近门禁设备上的感应区域。
- 保持手握门禁卡的姿势不变，等待门禁设备发出的提示音或灯光，表示已成功读取门禁卡信息。
- 门禁设备读取门禁卡信息后，会自动开启门锁，用户可以推门进入。
2. 输入密码开门门禁系统还可以通过输入密码进行开门。
门禁系统施工技术指导书1、门禁系统原理根据建筑的通道安全设计要求，在建筑大门、各楼层的主要办公室、接待室、会议室设置门禁管理，使用门禁设备，在进门处安装读卡器，出门用出门按钮，员工进入时通过刷卡来识别用户的身份和使用权限，所有人员必须凭有效卡才能出入其授权的通道控制区域。
每个需控制的门上除安装读卡器外，还需要安装门磁、电锁（电动门）；门磁用于检测门的开关状态，电锁控制门的开启与关闭。
这些输入输出设备用缆线连接到门禁控制器的相应接线端子上。
门禁控制器是控制电动门的核心设备，根据整体弱电系统的设备要求，就近放置吊顶上，但要注意放置在容易安装和维护的位置；在控制中心设置一台电脑，安装门禁控制管理软件，进行出入口的监控管理。
将门禁读卡器、巡更读卡器、门磁和电锁，这些输入输出设备用缆线连接到控制器的相应接线端子上。
门禁控制器有两种类型，四门控制器，两门控制器，每个门禁控制器除提供读卡器接口外，还包括16个报警输入和4个继电器输出，用于接入门磁、开门按扭、报警探头，及电锁；每10-20个控制器接入一条RS-485通信回路，通过电脑接口卡与管理主机的串口连接。
读卡器电控锁门磁门禁系统通过二条RS-485总线连接，每条总线接入15个控制器，使用485/232转换器与电脑连接。
门上的读卡器、门磁、电锁等前端设备通过屏蔽线连接到门禁控制器上，各个门禁控制器接入RS485总线，与控制中心的管理主机通过串口连接。
通常在入口读卡器上刷卡，控制器接收到读卡器的读卡信息，识别为有效卡后，触发控制电锁的继电器，让持卡人通过；出门时按出门按钮，控制器将这些刷卡进出事件存贮起来，与管理主机连接后，将事件记录传送给上位管理主机，做长期保存、查询、统计。
控制器在设置完成后，可脱机独立运行，对出入通道控制点进行控制，管理主机或通信故障都不会影响它的运行。
管理人员在监控中心的电脑上，实时查看各通道口的通行情况，设备运行情况，并可以控制各通道口的开关及改变通行方式。
门禁系统施工技术指导书1、门禁系统原理根据建筑的通道安全设计要求，在建筑大门、各楼层的主要办公室、接待室、会议室设置门禁管理，使用门禁设备，在进门处安装读卡器，出门用出门按钮，员工进入时通过刷卡来识别用户的身份和使用权限，所有人员必须凭有效卡才能出入其授权的通道控制区域。
每个需控制的门上除安装读卡器外，还需要安装门磁、电锁（电动门）；门磁用于检测门的开关状态，电锁控制门的开启与关闭。
这些输入输出设备用缆线连接到门禁控制器的相应接线端子上。
门禁控制器是控制电动门的核心设备，根据整体弱电系统的设备要求，就近放置吊顶上，但要注意放置在容易安装和维护的位置；在控制中心设置一台电脑，安装门禁控制管理软件，进行出入口的监控管理。
将门禁读卡器、巡更读卡器、门磁和电锁，这些输入输出设备用缆线连接到控制器的相应接线端子上。
门禁控制器有两种类型，四门控制器，两门控制器，每个门禁控制器除提供读卡器接口外，还包括16个报警输入和4个继电器输出，用于接入门磁、开门按扭、报警探头，及电锁；每10-20个控制器接入一条RS-485通信回路，通过电脑接口卡与管理主机的串口连接。
读卡器电控锁门磁门禁系统通过二条RS-485总线连接，每条总线接入15个控制器，使用485/232转换器与电脑连接。
门上的读卡器、门磁、电锁等前端设备通过屏蔽线连接到门禁控制器上，各个门禁控制器接入RS485总线，与控制中心的管理主机通过串口连接。
通常在入口读卡器上刷卡，控制器接收到读卡器的读卡信息，识别为有效卡后，触发控制电锁的继电器，让持卡人通过；出门时按出门按钮，控制器将这些刷卡进出事件存贮起来，与管理主机连接后，将事件记录传送给上位管理主机，做长期保存、查询、统计。
控制器在设置完成后，可脱机独立运行，对出入通道控制点进行控制，管理主机或通信故障都不会影响它的运行。
管理人员在监控中心的电脑上，实时查看各通道口的通行情况，设备运行情况，并可以控制各通道口的开关及改变通行方式。

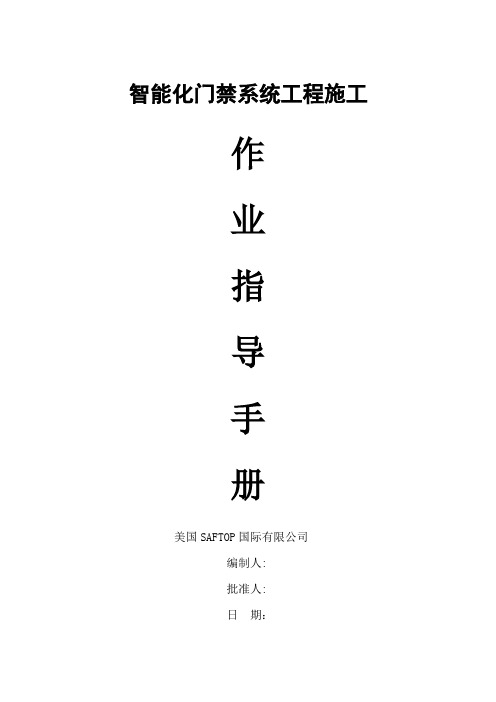

智能化门禁系统工程施工作
业
指
导
手
册
美国SAFTOP国际有限公司
编制人:
批准人:
日期：
智能化门禁系统工程
施工作业指导手册
目录
1、管线敷设 3
2、设备安装 4
3、安装建议及注意事项 5
4、系统调试 6
5、常见问题及处理方法 8
门禁系统为TCP/IP、RS-485及CAN总线结构的系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段。
1、管线敷设
根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。
（注意：门禁系统管线敷设时，统一要求采用金属管）
局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：
（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm以上；
（2）交流220V电源由管理中心UPS统一供至各门禁点，在某些情况下对于小型门禁系统交流220V电源也可就近取电，但应符合相关规范；
（3）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦；
（4）读卡器与控制器之间采用4对双绞网线(称读卡器线)，线径要求大于0.5mm2，五类或超五类网线都可以。
（注意：读卡器安装位置，预埋75型底盒,底盒预埋时采用上下锁定方式以便于读卡器安装）
（5）电控锁与控制器之间采用2芯电源线(称电锁线)，线径要求不小于1.0 mm2，型号：RVV2×1.0mm2 (2×32/0.2)，如果锁线与读卡器线穿于同一根管中，则要求锁线采用2芯屏蔽线，型号：RVVP2×1.0mm2(2×32/0.2)。
（6）出门按钮与控制器之间采用2芯电源线(称出门按钮线)，线径要求不小于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。
（注意：按钮安装位置，预埋86型底盒）
（7）安装门磁报警开关时，门磁开关与控制器之间采用2芯电源线（称门磁信号线），线径要求不小于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。
门磁信号线可与锁线共用一根线管。
（8）控制器ACS4000-RD4与控制主机ACS4000-HT的联网线（CAN总线方式），采用4对双绞网线，线径要求不小于0.5mm2。
五类网线.
（9）通讯控制主机CANNET-E与电脑之间，采用5类线，型号： cat.5。
通过以太网联接，可单独组网或通过局域网进行联网。
（注意：工程施工中，在主控制器安装处必须预留信息点，以便接入网络。
）
2、设备安装
（1）安装要求：
1 读卡器安装
读卡器一般安装在门外右侧(或左侧)，距地高度1.4米，距门框3-5cm
2 控制器安装
控制器的安装位置分二种情况：
a. 控制器就近安装于对应门室内天花上方，距天花30cm。
并在正下方天花上开一400m m×400mm检修孔。
b. 控制器全部安装于弱电井内时，此时要求从弱电井控制器穿三组线分别至读卡器、电控锁及开门按钮，读卡器距控制器不超过1200M。
3 开门按钮
开门按钮安装在室内门侧，高度与读卡器高度平齐。
4 电控锁
根据电控锁型号分别安装于不同的位置，电控锁扣、电夹锁装于门框侧面，磁力锁、电插锁、装于门框顶部，剪力锁装于门框底部。
3、安装建议及注意事项
1．电锁线与通讯线、读卡器线等信号线要分管敷设，且不能靠得太近，应保持10CM以上的距离。
2．在实际安装过程中，为防止电锁通、断电工作时，反向电势干扰门禁控制器，要求在安装时在电锁的正负极上并接反向二极管，以消除反向电势干扰。
(现一般锁具内部已有此功能)
3．如果电控锁的功耗大于继电器触电容量（最大允许通过的电流量2A）时，要使用中间继电器进行隔离，防止电锁工作时造成控制死机。
4．多台控制器采用CAN通讯方式联网时，每条通讯总线首端与尾端必需安装120欧终端电阻。
5．门禁系统联网，不能采用星型、树干型联接方式。
4、系统调试
调试分为单点调试与系统调试
（1）单点调试的步骤：
1 检查接线是否正确；
2 接通电源，如有异常情况则立即断电；
3 测试
测试表
（2）系统调试的步骤：
1 检查网线有无短路；
2 设备号设置
ⅰ、与软件有关的操作请参阅软件说明书；
ⅱ、门禁控制器的地址码设置；
门禁控制器的地址码设置为硬设置(请参照产品接线资料)
ⅲ、系统认可的卡片指在系统运行正常的情况下可在系统范围内正常使用的卡片；
ⅳ、门禁读卡器的地址码设置(请参照产品接线资料)
V、其它事宜参阅相关图纸。
3 接通网络扩展器电源；
4 测试。
测试表
设置时钟，对设备进行初始化，软件均应显示“设置成功”
将任意一张系统认可的IC卡授权到控制器对应门点，若在规定时间段，应可开锁；
将已授权到控制器的IC卡删除，应不能开锁；
读卡后采集数据，检查采集到的数据是否正确
若所有门禁点的测试结果均符合以上四项，则系统通过测试。
5、常见问题及处理方法
施工人员在调试门禁系列产品时，可能会遇到一些问题。
以下是一些可能出
现的现象和简单的检查方法
任何针对门禁控制器的硬件操作，请在切断电源的前提下进行。
故障现象1：门禁设备联接好以后，用软件测试不能与电脑通讯。
采用CAN总线通讯方式时可能原因：
（1）控制器总线之间的接线不正确
（2）控制器上的地址码是否正确；
（3）控制器至控制主机之间的距离是否超过了有效长度；
（4）计算机的串口是否正常，有无正常联接或者被其他程序占用，排除这些
原因再测试；
（5）软件设置中，设备地址号（控制器上拔码开关有数字一边为“1”，“ON”一边为“0”）或串口号（COM1、COM2）与实际设置、联接不对应；
（6）线路干扰，不能正常通讯，可以在总线首端与末端加装120欧终端电阻;
故障现象2：将卡片靠近读卡器，蜂鸣器不响，指示灯也没有反应，通讯正常。
可能原因：
（1）读卡器与控制器之间的连线不正确；
（2）读卡器至控制器线路超过了有效长度（1200M）；
故障现象3：将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化，不能开门。
可能原因：
（1）读卡器与控制器之间的连线不正确；
（2）读卡器地址设置不正确.
故障现象4：门禁器使用正常，某一天突然所有有效卡均不能开门（变为无效卡）。
可能原因：
（1）操作人员将门禁器设置了休息日（在休息日所有的卡都不能开门）；
（2）操作人员将门禁器进行了初始化操作或其它原因导致控制器执行了初始化命令；
故障现象5：将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯变绿，但门锁未打开。
可能原因：
（1）控制器与电控锁之间的连线不正确；
（2）给电锁供电的电源是否正常（电锁要求单独电源供电）；
（3）电控锁故障；
（4）锁舌与锁扣发生机械性卡死;
故障现象6：将有效卡靠近读卡器，蜂鸣器响一声，门锁打开，但读卡器指示灯灭。
可能原因：
（1）控制器与电控锁共用一个电源，电锁工作时反向电势干扰，导致控制器复位；
（2）电源功率不够，致使控制器、读卡器不能正常工作。
