三菱FX系列PLC编程口通讯协议实例三菱FX系列PLC编程口通讯协议实例一、协议介绍通过编程口通讯协议，计算机可以通过串口或USB接口向PLC读写数据，以及置位或复位软元件，但PLC不能主动向计算机发送信息。

具体可操作的软元件有：X/Y/M/S/T/C/D。

由于只需要PLC主机和一根编程线缆即可简单通讯，无需另外购置如232-BD等通讯板，因此编程口通讯实际上非常实用。

可惜的是，三菱的官方手册《FX通讯用户手册》却根本没有介绍这个通讯协议，网络上能找到的资料也很少。

仅找到的一篇如下，其中也有很多语焉不详的地方，埋了不少坑。

本文通过实际操作，简单总结一下该协议的使用方法和注意点。

链接: 三菱PLC编程口协议.二、通讯设置必须设置为：波特率9600，偶校验，7位数据位。

否则无法通讯。

三、读写操作时数据的基本格式：注意：通讯协议中的所有字符是用它们的十六进制ASCII码表示。

如果有十进制数据，要先转化为十六进制数，再把十六进制数的每个字符用它相应的十六进制ASCII码表示。

以下有详解。

参数详解：STX: ASCII码，含义为Start of Text，十六进制代码为02H；CMD：读操作时为0，即十六进制代码30H;写操作时为1，即十六进制代码31H；ADDR：要操作的软元件的起始地址，查表可得，如下。

注意是起始地址，例如要查询D0、D11寄存器的数据，写入D0的地址即可。

ADDR为4个十六进制ASCII码。

如D0查表地址为1000，每个字符均用十六进制ASCII码表示，即为：31 30 30 30。

NUM：字节数，用两个十六进制ASCII码表示，取值范围为01H-40H。

这个数据是比较tricky的地方，一定要注意。

理论上它是指“要操作的所有软元件对应的字节数”，比如：要读D0中的数据，因为D软元件是用2个字节表示的，则NUM 为02，十六进制ASCII码为 30 32；要读D0、D1两个D软元件中的数据，则NUM为04，十六进制ASCII码为 30 34；如果是读Y0-Y7这8个位软元件的状态，因为8个位为一个字节，所以NUM为01，十六进制ASCII码为 30 31；如果是写数据，比如写十六制数122F到D0中，则NUM一样为02，写数据到D0、D1中，则NUM为04。

三菱FX系列PLC编程口通信协议举例简介三菱FX系列是一种常见的工业自动化控制设备，用于自动化控制领域。

该系列PLC（可编程逻辑控制器）具有可编程控制、数据传输、数据处理等功能，被广泛应用于各种控制领域。

在三菱FX系列PLC编程中，常用的通信协议有三种，分别是RS232C、RS485和USB。

本文将着重介绍编程口通信协议，以举例说明该系列PLC的编程方法。

编程口通信协议编程口通信协议是FX系列PLC常用的通信协议之一。

在进行编程时，需要将PLC连接到计算机，使用编程软件进行编程操作。

这时，就需要使用编程口通信协议来进行数据传输。

在进行编程口通信时，需要准备一个编程口线缆，将线缆连接到PLC的编程接口上。

然后将线缆的另一端连接到计算机的串口或USB口上。

接下来，需要在计算机上安装编程软件，例如三菱的GX Developer软件，然后进行数据传输和编程操作。

编程口通信的实现步骤下面，我们将以三菱FX2N系列PLC为例，介绍编程口通信的具体实现步骤。

1.准备编程口线缆首先，需要准备一个编程口线缆，将该线缆连接到FX2N系列PLC的编程口接口上。

然后将线缆的另一端连接到计算机的串口或USB口上。

2.安装编程软件在计算机上安装三菱的GX Developer编程软件，并打开软件。

3.打开PLC通信设置界面在GX Developer软件的菜单中，选择“PLC通信设置”选项，打开PLC通信设置界面。

4.设置PLC型号和通信协议在PLC通信设置界面中，需要设置PLC的型号和通信协议。

对于FX2N系列PLC，通信协议通常选择“串口通信”或“USB通信”。

5.设置通信参数在设定PLC型号和通信协议之后，需要设置通信参数，例如波特率、数据位、校验位等。

这些参数需要与PLC的通信设置相一致。

6.连接PLC在设置完通信参数之后，需要连接PLC。

在GX Developer软件的PLC通信设置界面中，单击“连接”按钮，软件将自动连接PLC。

三菱FX系列PLC下载通信协议说明作者声明：转摘时请注明出处： ，谢谢。

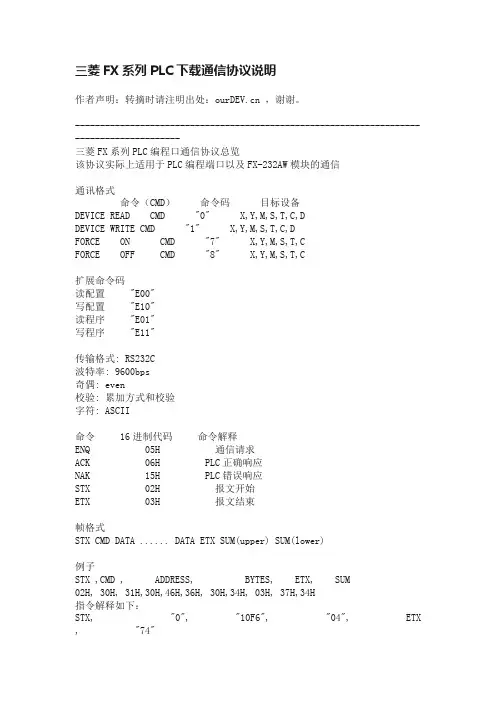

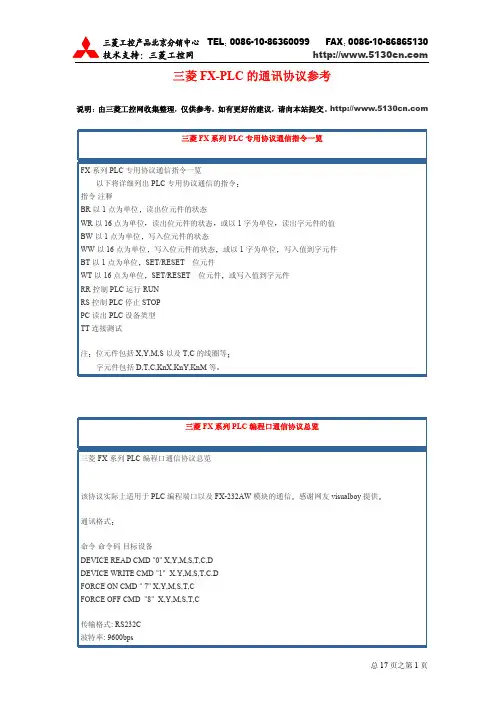

------------------------------------------------------------------------------------------三菱FX系列PLC编程口通信协议总览该协议实际上适用于PLC编程端口以及FX-232AW模块的通信通讯格式命令（CMD）命令码目标设备DEVICE READ CMD "0" X,Y,M,S,T,C,DDEVICE WRITE CMD "1" X,Y,M,S,T,C,DFORCE ON CMD "7" X,Y,M,S,T,CFORCE OFF CMD "8" X,Y,M,S,T,C扩展命令码读配置"E00"写配置"E10"读程序"E01"写程序"E11"传输格式: RS232C波特率: 9600bps奇偶: even校验: 累加方式和校验字符: ASCII命令16进制代码命令解释ENQ 05H 通信请求ACK 06H PLC正确响应NAK 15H PLC错误响应STX 02H 报文开始ETX 03H 报文结束帧格式STX CMD DATA ...... DATA ETX SUM(upper) SUM(lower)例子STX ,CMD , ADDRESS, BYTES, ETX, SUM02H, 30H, 31H,30H,46H,36H, 30H,34H, 03H, 37H,34H指令解释如下：STX, "0", "10F6", "04", ETX , "74"报文开始, 读命令, 地址10F6H处, 04H字节数据, 报文结束, 累加方式和校验其中 SUM=CMD+......+ETX=30h+31h+30h+46h+36h+30h+34h+03h=74h;累加和超过两位取低两位，转换成ascii码，分 SUM(upper)，SUM(lower)二次传送。

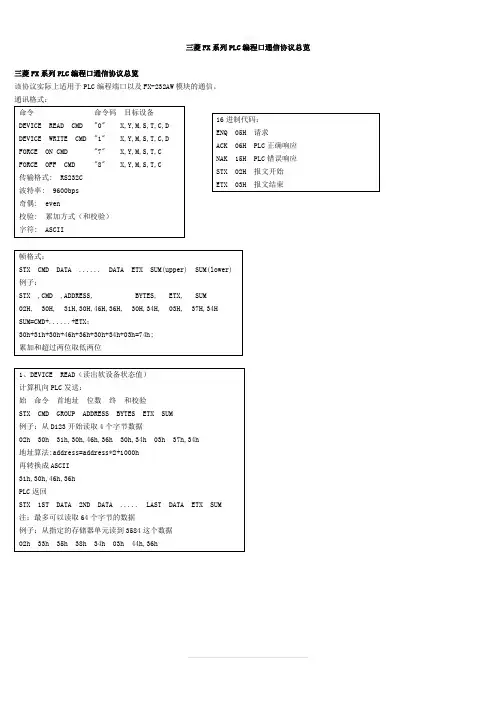

三菱FX系列PLC编程口通信协议总览三菱FX系列PLC编程口通信协议总览该协议实际上适用于PLC编程端口以及FX-232AW模块的通信。
