HB是布氏硬度值
- 格式：doc
- 大小：62.00 KB
- 文档页数：4
下载文档原格式
合集下载

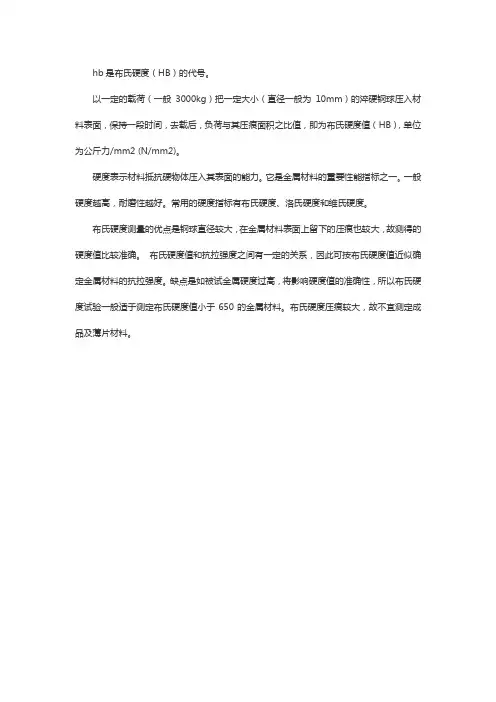

hb是什么硬度
hb是布氏硬度（HB）的代号。
以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
布氏硬度测量的优点是钢球直径较大，在金属材料表面上留下的压痕也较大，故测得的硬度值比较准确。
布氏硬度值和抗拉强度之间有一定的关系，因此可按布氏硬度值近似确定金属材料的抗拉强度。
缺点是如被试金属硬度过高，将影响硬度值的准确性，所以布氏硬度试验一般适于测定布氏硬度值小于650的金属材料。
布氏硬度压痕较大，故不宜测定成品及薄片材料。
氏硬度(hrc)、布氏硬度(hb)等硬度对照区别和换算
氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB) 、洛氏硬度(HRA），HRB，HRC)、维氏硬度(HV) ，橡胶塑料邵氏硬度里氏硬度（HL）、肖氏硬度(HS)[/url]则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的(HA,HD)钢材的硬度：金属硬度●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计●HV-适用于显微镜(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●THI90手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司TH系列里氏硬度计”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列[/url] 》）就有此功能，是传统台式硬度机的有益补充！生产的用里氏（分析。
维氏硬度之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
[/url]的代号为H。

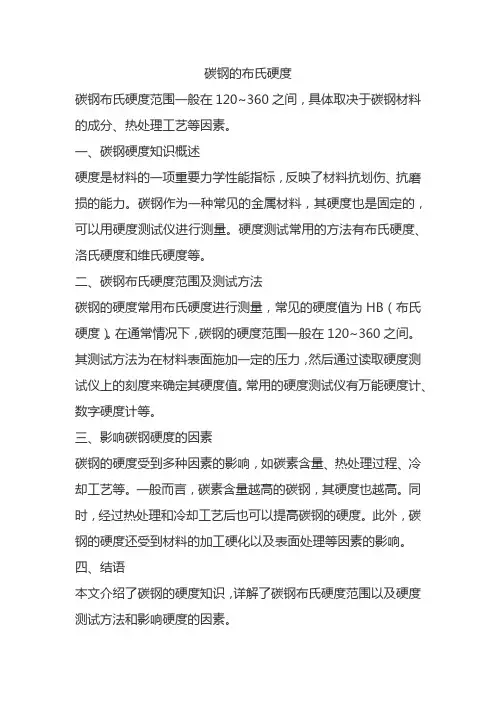

碳钢的布氏硬度
碳钢的布氏硬度
碳钢布氏硬度范围一般在120~360之间，具体取决于碳钢材料的成分、热处理工艺等因素。
一、碳钢硬度知识概述
硬度是材料的一项重要力学性能指标，反映了材料抗划伤、抗磨损的能力。
碳钢作为一种常见的金属材料，其硬度也是固定的，可以用硬度测试仪进行测量。
硬度测试常用的方法有布氏硬度、洛氏硬度和维氏硬度等。
二、碳钢布氏硬度范围及测试方法
碳钢的硬度常用布氏硬度进行测量，常见的硬度值为HB（布氏硬度）。
在通常情况下，碳钢的硬度范围一般在120~360之间。
其测试方法为在材料表面施加一定的压力，然后通过读取硬度测试仪上的刻度来确定其硬度值。
常用的硬度测试仪有万能硬度计、数字硬度计等。
三、影响碳钢硬度的因素
碳钢的硬度受到多种因素的影响，如碳素含量、热处理过程、冷却工艺等。
一般而言，碳素含量越高的碳钢，其硬度也越高。
同时，经过热处理和冷却工艺后也可以提高碳钢的硬度。
此外，碳钢的硬度还受到材料的加工硬化以及表面处理等因素的影响。
四、结语
本文介绍了碳钢的硬度知识，详解了碳钢布氏硬度范围以及硬度测试方法和影响硬度的因素。
洛氏硬度(hrc)、布氏硬度(hb)、维氏硬度对照区别和换算
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不一样，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料外表抵抗坚硬物体压入的才能。
最流行的里氏硬度〔HL〕、肖氏硬度(HS)那么属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏〔HB〕、洛氏〔HRC〕、维氏〔HV〕、里氏〔HL〕硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于外表高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料外表，用材料压痕凹坑的外表积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度外表后，产生弹跳；利用冲头在距试样外表1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB〔回弹速度〕/ VA〔冲击速度〕。
●目前最常用的便携式里氏硬度计用里氏〔HL〕测量后可以转化为：布氏〔HB〕、洛氏〔HRC〕、维氏〔HV〕、肖氏〔HS〕硬度。
或用里氏原理直接用布氏〔HB〕、洛氏〔HRC〕、维氏〔HV〕、里氏〔HL〕、肖氏〔HS〕测量硬度值。
时代公司消费的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！〞〔详细情况请点击?里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列 ?〕1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别与换算
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(hrc)、布氏硬度(hb)、维氏硬度对照区别和换算
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
HB硬度和HRC硬度对照表
720 61
700 60.1
690 59.7
680 59.2
670 58.8
硬度換算表
HV
HR C
HBS
560 53
550 52.3 505
540 51.7 496
530 51.1 488
520 50.5 480
510 49.8 473
500 49.1 465
490 48.4 456
480 47.7 448
270 256 256 265 252 252 260 247 247 255 243 243 250 238 238 245 233 233 240 228 228 230 219 219 220 209 209 210 200 200 200 190 190 190 181 181 180 171 171 170 162 162 160 152 152 150 143 143 140 133 133 130 124 124 120 114 114 110 105 105 100 95 95 95 90 90 90 86 86
51.576.6497527 51.076.3492520 50.576.1486512 50.075.8480504
HV
HRC
HB S
940 68
920 67.5
900 67
880 66.4
860 65.9
840 65.3
820 64.7
800 64
780 63.3
760 62.5
740 61.8
390
41.8
1350
420
399
42.7
1385
430
409
43.6
布氏硬度和洛氏硬度对照表
布氏硬度和洛氏硬度对照表
————————————————————————————————作者：
————————————————————————————————日期：
ﻩ

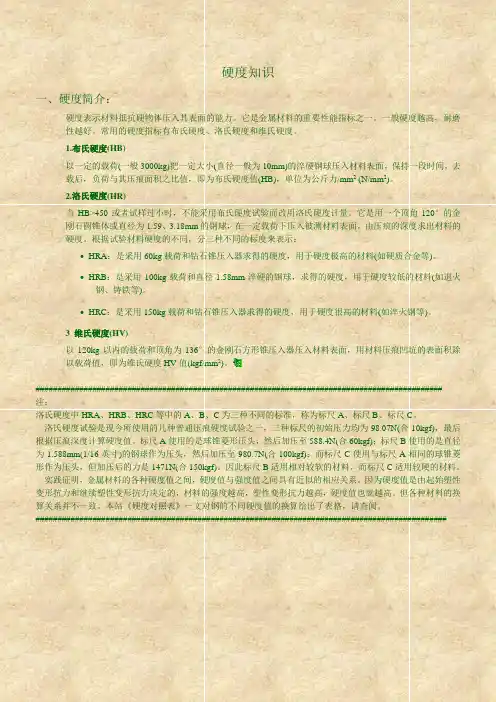

硬度知识
一、硬度简介:
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
３04
32.2
１06０
3３0
314
33.3
１０95
３40
3２3
34.4
112５
３50
33３
35.5
1115
３60
3４２
36.6
119０
3７0
352
37．７
１22０
380
361
３8.8
125５
390
371
3９.8
12９０
4０0
３８0
40.8
１3２0
41０
390
４1.8
1３５0
4２0
399
４2．7
1385
ＨRA:是采用60ｋg载荷和钻石锥压入器求得的硬度,用于硬度极高的材料(如硬质合金等)。
HRＢ：是采用1０0kg载荷和直径1．58ｍm淬硬的钢球,求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HＲC:是采用15０kｇ载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
３维氏硬度(ＨV)
实践证明，金属材料的各种硬度值之间,硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的,材料的强度越高,塑性变形抗力越高,硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。
————————————————————————————————作者：
————————————————————————————————日期：
ﻩ
硬度知识
一、硬度简介:
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
３04
32.2
１06０
3３0
314
33.3
１０95
３40
3２3
34.4
112５
３50
33３
35.5
1115
３60
3４２
36.6
119０
3７0
352
37．７
１22０
380
361
３8.8
125５
390
371
3９.8
12９０
4０0
３８0
40.8
１3２0
41０
390
４1.8
1３５0
4２0
399
４2．7
1385
ＨRA:是采用60ｋg载荷和钻石锥压入器求得的硬度,用于硬度极高的材料(如硬质合金等)。
HRＢ：是采用1０0kg载荷和直径1．58ｍm淬硬的钢球,求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HＲC:是采用15０kｇ载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
３维氏硬度(ＨV)
实践证明，金属材料的各种硬度值之间,硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的,材料的强度越高,塑性变形抗力越高,硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。
布氏硬度(HB)、洛氏硬度(HR)和维氏硬度(HV)对照区别和换算
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算•来源：市广精精密仪器•时间：2009-5-8 15:31:49•字体：大中小•阅读： 402硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，镍带不同硬度值：M 80-100 1/4Y 90-120 Y2 140-170Y 190-210●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
布氏硬度HB洛氏硬度HR知识及对照表
一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HB是布氏硬度值，过去都是使用钢球压头，新标准中将布氏硬度值明确规定了测量时的压头：HBW 是指用硬质合金压头，HWS是指钢压头，压头的尺寸和载荷不变。
由于钢压头在测量时会发生变形，特别是测量材料较硬时，新标准在这方面减少了漏洞。
用直径为D的淬火钢球或硬质合金球，以相应的试验力F压入试样表面，保持规定的时间后卸除试验力，在试样表面留下球形压痕。
布氏硬度值用球面压痕单位面积上所承受的平均压力表示。
用淬火钢球作压头时，布氏硬度用符号“HBS”表示;用硬质合金球作压头，布氏硬度用符号“HBW”表示。
淬火钢球用于测定硬度HBS＜450的金属材料，如灰铸铁、有色金属以及退火、正火和调质
处理的钢材等。
为了避免压头变形，可用硬质合金球压头，它适用于测试HBW＜650的金属材料。
（我国目前布氏硬度试验机压头主要是淬火钢球。
）HBS，HBW是布氏硬度更详细的分类。
非常专业的时候要用到。
布氏硬度的符号及表示方法布氏硬度的符号用HBS或HBW表示。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、
灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的树料。
布氏硬度的表示方法：HBS或HBW之前的数字为硬度值，后面按顺序用数字表示试验条件：
①压头的球体直径；
②试验载荷；
③试验载荷保持的时间(10～15s不标注。
例如170HBS10／1000／30表示用直径10mm的钢球，在9807 N(1000 kgf)的试验载荷作用下，保持30s时测得的布氏硬度值为170。
530HBW5／750表示用直径5 mm的硬质合金球，在7355N(750kg f)的试验载荷作用下，保持10～15s时测得的布氏硬度值为530。
(3)试验条件的选择
布氏硬度试验时，压头球体的直径D、试验载荷F及载荷保持的时间t，应根据被试金属材料的种类、硬度值的范围及厚度进行选择。
常用的压头直径l、2、2．5、5和10毫米五种。
试验载荷可从9．807N ( l kgf) ～29．42 KN (3000 kgf)范围内，载荷保持的时间，一般黑色金属为10～15s；有色金属为30s；布氏硬度值小于35时为60s。
HBS，HRC，HBW是硬度指标不同种类。
硬度硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
⑴布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）
HBS，HBW是布氏硬度更详细的分类。
非常专业的时候要用到。
布氏硬度的符号及表示方法
布氏硬度的符号用HBS或HBW表示。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的树料。
布氏硬度的表示方法：
HBS或HBW之前的数字为硬度值，后面按顺序用数字表示试验条件：
①压头的球体直径；
②试验载荷；
③试验载荷保持的时间(10～15s不标注)。
例如170HBS10／1000／30表示用直径10mm的钢球，在9807 N(1000 kgf) 的试验载荷作用下，保持30s时测得的布氏硬度值为170。
530HBW5／750表示用直径5 m m的硬质合金球，在7355N(750kg f)的试验载荷作用下，保持10～15s时测得的布氏硬度值为530。
(3)试验条件的选择布氏硬度试验时，压头球体的直径D、试验载荷F及载荷保持的时间t，应根据被试金属材料的种类、硬度值的范围及厚度进行选择。
常用的压头直径l、2、2．5、5和10毫米五种。
试验载荷可从9．807N ( l kgf) ～29．42 KN (3000 kgf)范围内，载荷保持的时间，一般黑色金属为10～15s；有色金属为30s；布氏硬度值小于35时为60s。
(4)优缺点:钢球直径较大，在金属树料表面上留下的压痕也较大，故测得的硬度值比较准确。
布氏硬度值和抗拉强度之间有一定的关系，因此可按布氏硬度值近似确定金属材料的抗拉强度。
如被试金属硬度过高，将影响硬度值的准确性，所以布氏硬度试验一般适于测定布氏硬度值小于650的金属材料。
布氏硬度压痕较大，故不宜测定成品及薄片材料。
还有莫氏硬度是用在磨料上的。
磨料的硬度是指磨料抵抗其它物质刻划或压入其表面的能力。
磨料的硬度是用显微硬度表示的，显微硬度是一种压入硬度，测量仪器是显微硬度计，它实际上是一台设有加负荷装置的显微镜。
在磨料磨具行业常用来表示磨料硬度的，还有莫氏硬度和新莫氏硬度。
莫氏硬度是由德国人莫斯首先提出来的，其测试方法是用棱锥形金刚石针刻划被测物体的表面，根据划痕的深度来表示硬度。
莫氏硬度是以十种常见不同硬度的矿物作为标准，按大小顺序排列构成的。
新莫氏硬度是在莫氏硬度的基础上，将硬度的等级划分为15个。
