混凝土边沟技术交底

混凝土排水沟技术交底—）施工准备排水沟工程施工前，应进行详细的施工组织设计。

充分作好料场、拌和场等施工场地的布置以及施工用电、用水、道路和机具设备的准备工作。

应对试验和施工的设备进行检测和试运行，如不符合要求，应予更换或调整。

还应作好永久性和必要的临时性排水设施，确保衬砌沟床符合施工要求。

（二）土方工程施工排水沟基础开挖为石方地段，按照排水沟尺寸开挖。

1、排水沟放样石方工程施工前，应进行排水沟施工放样。

首先，用全站仪定出排水沟的中心控制线。

中心桩在直线段每50m 一个。

曲线段20m —个桩，误差不超过。

其次，按四等水准要求控制高程，闭合精度要求控制在20。

每200m留一个临时高程控制点。

最后，根据中心线和高程控制点，放样出排水沟底脚线和沟口线共四条控制线。

2、排水沟开挖人工配合空压机开挖，先用风镐将石头打破人工将风镐破碎石头挖出。

（三）原材料及砼配合比1、水泥砼排水沟所用水泥应符合《水工混凝土施工规范》SDJ207-82的有关规定，宜采用标号325普通硅酸盐水泥，生产厂家府谷大庄水泥。

2、砂现浇砼所用的砂为中砂，以级配良好、质地坚硬、颗粒洁净的天然河砂为好，由硬质岩石轧碎的人工砂也可以，要求质地坚硬、颗粒洁净，耐久性好，且不得包含团块、盐碱、壤土、有机物和其它有害杂质。

细度模数控制在~内，含泥量小于3%，含水量小于4%。

3、碎石现浇砼所用碎石为龙潭岩石场1〜3cm。

须选用质地坚硬、清洁、级配良好的碎石。

超径含量控制在15%以内，逊径应小于10%，针片状含量不大于10%。

4、外加剂砼现浇排水沟均有抗渗要求，宜加入一些外加剂来提高其抗渗性能。

PC-2型引气剂，其主要成份为松香皂及其热聚合物，具有引气、减水、提高砼抗渗的功能，配制时按重量比，一般加入量为水泥重量的〜1/万；M型减水剂，其主要成份为木质素和碳酸钙，具有减水、增气、提高强度和防渗性能，配制时按水泥重量的〜％加入。

5、拌制和养护用水拌制和养护混凝土，应采用饮用水，工业污水和沼泽水不得使用。

边沟工程施工安全技术交底
交底内容：
一、工程概况
本合同段共有A型路堤边沟7072米。

A型路堤边沟采用C20混凝土现场浇注完成，边沟的具体规格尺寸见边沟设计图。

二、施工方法
(一) 开挖沟槽
由项目部测量人员实地测量放出边沟开挖线，挖掘机按线开挖。

开挖时施工队必须派专人在现场，根据图纸的要求并结合自己的现场需要来指挥挖掘机开挖。

同时测量人员用水准仪跟随测量，控制边沟底的设计高程。

(二)沟槽修整及报验
沟槽开挖完成后，即开始修整。

沟底及两帮和上口都要按要求挂线修整，使其线型顺表面平，沟底必须按照测量的标高平整，以保证沟底的纵坡使排水顺畅。

沟槽修整完成后，通知监理报检，监理检验合格后方可进行下道工序得施工。

(三)边沟的浇注
混凝土采用搅拌站集中拌合，然后用混凝土罐车运送到工地进行现场浇注。

施工队必须合理安排人员，做到混凝土运到现场后抓紧施工，坚决避免混凝土在现场停滞过久超过初凝时间被强制报废而造成损失。

现浇边沟每6米设置一道沉降缝，缝宽2厘米。

三、质量要求与控制
为保证质量边沟的浇注必须保证混凝土的
厚度，外观要求线型顺直表面平整并要及时覆盖养生膜进行养生。

根据图纸中的要求严格控制边沟规格尺寸，在工程结算时超设计的混凝土量不予结算。

四、安全
在施工中各施工人员必须遵守安全制度，坚决杜绝安全隐患以保证工程的顺利完成。

天津第二市政公路工程有限公司
林长高速公路第二合同段项目经理部
2011-9-18。

C20混凝土边沟施工技术交底一.工程概况G312线界石铺至鸡儿嘴（界南段）维修改建工程新建、拆除重建及维修利用边沟共计55759m，主要结构形式（底宽×深度）有Ⅰ型：0.4×0.4m；Ⅱ型：1.6×0.2m；Ⅲ型：1.3×0.3m。

边沟C20砼使用两台滑模机先后浇筑成型，第一台滑模机浇筑边沟外侧沟壁和底板，第二台滑模机浇筑边沟内侧沟壁，浇筑过程中人工进行摸、压及收面。

边沟每10m设置一道宽度不小于1cm的伸缩缝，缝内用沥青麻絮填塞，伸缩缝必须上下贯通，顺直。

二.主要工程数量边沟主要工程数量见下表：表1：主要工程数量表三.人、机、料准备1.作业人员边沟每工点主要作业人员见下表：表2：主要作业人员一览表3.作业设备边沟每工点主要作业设备见下表：4.施工材料（1）施工、养护用水：在沿线水库、水井、自来水厂拉运。

（2）砼：在K1947+500拌合站集中拌合，使用砼搅拌运输车运输至施工现场。

四.边沟施工方法1.施工工艺流程（旧边沟拆除）开挖——沟底清理——测量放样及滑模机就位——边沟砼浇筑——人工收面——养护——检查验收。

2.旧边沟拆除使用挖掘机将原有旧边沟拆除，由自卸汽车将拆除的混凝土转运至弃土场。

3.沟底清理人工配合机械将拆除后的沟底清理干净，保证沟底平整、坚实、无虚渣或积水等,严禁超挖后使用虚土回填。

4.测量放样及滑模机就位放样好控制桩并用白灰洒出边沟内边线，保证边沟平面位置、高程符合设计及规范要求。

根据放样的控制桩将滑模机调整就位。

5.边沟砼浇筑1）混凝土拌制：边沟混凝土在K1947+500拌合站集中拌合。

2）混凝土运输：边沟混凝土使用混凝土搅拌运输车运输至施工现场浇筑。

3）混凝土浇筑：砼由砼运输车运输至施工现场后，卸入滑模机内浇筑，滑模机在下料斗底部安装有振捣棒，在砼下落到底部时，滑模机边振捣边向前滑行。

滑模机分两次浇筑，第一次浇筑外侧沟壁和底板，第二次浇筑内侧沟壁。

一、交底对象全体参与混凝土截水沟施工的施工人员、技术人员、管理人员。

二、交底目的为确保混凝土截水沟施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生率，特进行本次安全技术交底。

三、交底内容1. 一般安全规定（1）参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

（2）正确使用个人防护用品，进入施工现场必须戴好安全帽，系好安全带，执行安全防护措施。

严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

（3）夜间作业必须有足够的照明设施，严禁使用碘钨灯。

（4）机械操作人员必须熟悉设备的使用性能和安全操作规程，设备技术状态必须良好，安全设施齐全有效。

2. 针对性安全交底内容（1）施工准备1）认真熟悉图纸，核实桩位位置，熟悉相关构造及材料要求。

2）使用经过校验合格的定型挖斗、水沟滑模机、罐车、渣土车、水准仪、GPS等设备。

3）对原材料和半成品进行检验、试验。

（2）施工顺序及工艺流程1）场地平整：施工前对施工段落水沟的原地面进行平整，根据排水方向调整出纵向的排水坡度。

2）测量放样：根据施工图纸，对施工段落水沟中心及边桩进行放样，为控制水沟线型直线段每隔20m进行放样（曲线段根据曲线半径缩短间距），并及时做引桩且标出桩顶标高，根据控制桩用白灰洒出水沟开挖线。

3）沟槽开挖：根据水沟沟槽尺寸定制标准定型挖斗，沟槽开挖采用挖机定型铲斗一次性开挖成型。

开挖前根据测量放样所放定位桩用白灰洒出开挖线，根据所洒开挖线和挖机宽度洒出挖机作业行驶路线，作业时由专业技术人员指挥挖机沿所洒行驶路线倒退行驶作业，确保所开沟槽线型美观，并根据引桩桩顶标高借助水准仪控制挖机所开槽的顶标高。

4）混凝土浇筑：混凝土集中拌制，采用专用运输车运输到施工现场。

5）养护：混凝土浇筑完成后，应及时进行养护，保证混凝土强度达到设计要求。

（3）注意事项1）人工搬运材料时，应听从指挥信号，搬运过程中注意安全，防止物体打击。

钢筋混凝土排水沟技术交底4篇第1篇现浇钢筋混凝土排水沟施工技术交底第2篇现浇钢筋混凝土排水沟技术交底第3篇现浇钢筋混凝土排水沟-技术交底第4篇现浇钢筋混凝土排水沟施工-技术交底【第1篇】现浇钢筋混凝土排水沟施工技术交底一、施工预备一）、技术预备1、仔细审核施工图纸及设计说明，并办理图纸会审记录。

2、仔细编制施工组织设计（方案）3、施工前应根据图纸标明的现况位置在施工。

4、水沟施工前，必需验槽，经签认合格后方可进行下道工序施工。

市政基础议施工程杖术亥底记录5、依据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对掌握桩进行加密和爱护。

6、对原材料和半成品进行检验、试验。

二）、材料要求1、水泥：水泥宜采纳一般硅酸盐水泥。

水泥应具有出厂合格证和检验报告单，进场后应取样复试合格，其质量符合国家现行标准的规定和设计要求。

2、钢筋(1)钢筋出厂时应有产品合格证和检验报告单，钢筋的品种、级别、规格，应符合设计要求。

钢筋进场时应抽取试件做力学性能检验，其质量必需符合国家现行标准《钢筋混凝土用热轧带肋钢筋》（gb 1499)等的规定。

(2)钢筋不得有严峻的锈蚀、麻坑、劈裂、夹砂、夹层等缺陷。

(3)钢筋应按类型、直径、钢号、批号等条件分别堆放，并应避开油污、锈蚀。

(4)当发觉钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。

3、砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。

4、石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。

其含泥量不得大于1％，吸水率不应大于1.5%。

5、混凝土拌合用水：宜采纳饮用水。

当采纳其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》（jgj 63）的规定。

三）、机具设备1、机械：混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋弯曲机、电锯、电刨、电焊机等。

一、交底目的为确保砼排水边沟施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行砼排水边沟安全技术交底。

二、交底对象全体参与砼排水边沟施工的施工人员、监理人员及管理人员。

三、交底时间[填写具体日期]四、交底内容1. 施工准备（1）施工人员应熟悉施工图纸和施工方案，了解砼排水边沟的结构形式、尺寸、材料规格等。

（2）施工前应检查施工设备、工具是否完好，确保安全使用。

（3）施工区域应设置明显的警示标志，禁止无关人员进入。

2. 施工工艺（1）基础处理：对沟槽底部进行平整，清除杂物，确保基础坚实。

（2）模板安装：采用钢模板或木模板，确保模板平顺牢固，连接可靠。

（3）钢筋绑扎：严格按照设计要求进行钢筋绑扎，确保钢筋间距、直径、保护层厚度等符合规范。

（4）砼浇筑：采用分层浇筑、振捣密实，确保砼质量。

3. 安全措施（1）高处作业：施工人员必须佩戴安全帽、安全带，并设置安全防护网。

（2）机械操作：操作人员必须持证上岗，严格按照操作规程进行操作。

（3）临边作业：设置安全防护栏杆，防止人员坠落。

（4）施工用电：确保用电设备安全可靠，严禁私拉乱接。

（5）材料堆放：材料堆放整齐，不得超高、超宽，防止倾倒伤人。

4. 应急预案（1）发生高处坠落、机械伤害、触电等事故时，立即停止作业，迅速组织人员救援。

（2）遇有大雨、大风等恶劣天气，暂停施工，确保人员安全。

（3）施工过程中发生任何异常情况，立即报告项目经理部。

五、注意事项1. 施工过程中，严格遵循国家及行业有关规定、标准。

2. 施工人员应自觉遵守安全操作规程，不得违章作业。

3. 施工现场应保持整洁，确保施工环境安全。

4. 施工过程中，加强安全检查，发现问题及时整改。

六、总结本次安全技术交底旨在提高全体施工人员的安全意识和操作技能，确保砼排水边沟施工安全顺利进行。

请各位施工人员认真学习，严格执行，共同维护施工现场的安全。

七、附件1. 砼排水边沟施工方案2. 砼排水边沟施工图纸3. 安全操作规程八、负责人[填写负责人姓名及职务]九、日期[填写具体日期]。

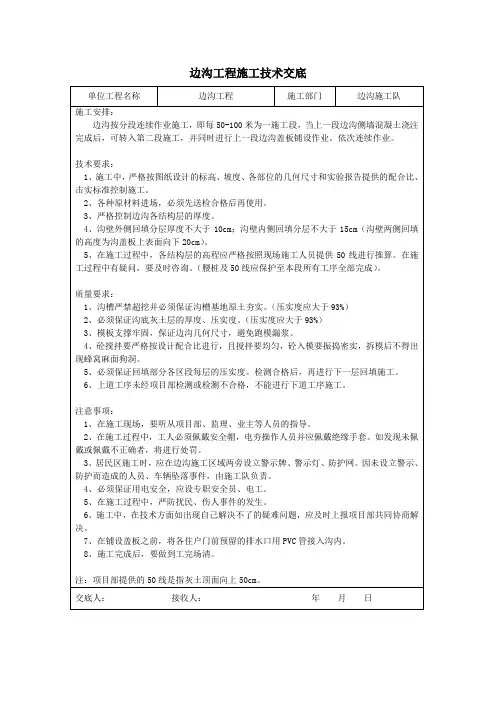

边沟工程施工技术交底单位工程名称边沟工程施工部门边沟施工队施工安排：边沟按分段连续作业施工，即每50-100米为一施工段，当上一段边沟侧墙混凝土浇注完成后，可转入第二段施工，并同时进行上一段边沟盖板铺设作业。

依次连续作业。

技术要求：1、施工中，严格按图纸设计的标高、坡度、各部位的几何尺寸和实验报告提供的配合比、击实标准控制施工。

2、各种原材料进场，必须先送检合格后再使用。

3、严格控制边沟各结构层的厚度。

4、沟壁外侧回填分层厚度不大于10cm；沟壁内侧回填分层不大于15cm（沟壁两侧回填的高度为沟盖板上表面向下20cm）。

5、在施工过程中，各结构层的高程应严格按照现场施工人员提供50线进行推算。

在施工过程中有疑问，要及时咨询。

（腰桩及50线应保护至本段所有工序全部完成）。

质量要求：1、沟槽严禁超挖并必须保证沟槽基地原土夯实。

（压实度应大于93%）2、必须保证沟底灰土层的厚度、压实度。

（压实度应大于93%）3、模板支撑牢固，保证边沟几何尺寸，避免跑模漏浆。

4、砼搅拌要严格按设计配合比进行，且搅拌要均匀，砼入模要振捣密实，拆模后不得出现蜂窝麻面狗洞。

5、必须保证回填部分各区段每层的压实度。

检测合格后，再进行下一层回填施工。

6、上道工序未经项目部检测或检测不合格，不能进行下道工序施工。

注意事项：1、在施工现场，要听从项目部、监理、业主等人员的指导。

2、在施工过程中，工人必须佩戴安全帽，电夯操作人员并应佩戴绝缘手套。

如发现未佩戴或佩戴不正确者，将进行处罚。

3、居民区施工时，应在边沟施工区域两旁设立警示牌、警示灯、防护网。

因未设立警示、防护而造成的人员、车辆坠落事件，由施工队负责。

4、必须保证用电安全，应设专职安全员、电工。

5、在施工过程中，严防扰民、伤人事件的发生。

6、施工中，在技术方面如出现自己解决不了的疑难问题，应及时上报项目部共同协商解决。

7、在铺设盖板之前，将各住户门前预留的排水口用PVC管接入沟内。
