焊接接头

焊接接头种类及坡口形式2课时。

重点：认识接头形式，种类，坡口形式难点：接头的应用，坡口的作用，相应的尺寸一．焊接接头的种类用焊接方法联接的接头叫做焊接接头焊接接头包括：焊缝、熔合区和热影响区焊接接头包括：对接接头，T形接头，十字接头，搭接接头，角接接头，端接接头，套管接头，斜对接接头，卷边接头，和锁底对接接头，常用的几种接头有：1.对接接头：两焊件相对平行的接头。

它是焊接结构中应用最多的一种接头形式，最常用的一种接头形式，这种接头受力状况好，应力集中程度低，是比较理想的接头形式。

2.T形接头：一焊件之端与另一焊件表面构成直角或近似直角的接头，能承受各种方向力和力炬。

是综合性最好的接头。

仅次于对接接头的焊接接头3.角接接头两焊件端面构成在于30度小于135度夹角的接头。

这种接头受力状况不好，多用于箱形构件，根据焊件厚度不同常用于不重要的结构中。

4.搭接接头两焊件部分重叠构成接头，其应力分布不均匀。

疲劳强度较低，不是理想的接头形式，适用于被焊结构狭窄及密闭的时接结构。

二．坡口形式及坡口尺寸坡口形式共有三种：基本型、组合型、特殊型1．坡口的作用开坡口的目的就是保证电弧能深入根部，使根部焊透以便清除熔渣，获得较好的焊缝成型。

而且坡口能起到调节基本金属与填充金属的比例作用。

（手弧时熔深一般2—4MM）2．坡口形式（基本型）1）工形坡口不开坡口，两焊件之间留有一定的间隙，一般在5——6MM的焊件，保证焊透2）V形坡口是最常用的坡口形式，便于加工焊接为单面焊，焊后易产生角变形。

V形坡口加工容易，但焊后易产生角度变形。

3）X形坡口采用此坡口后，在厚度相等的情况下，能减少焊缝金属量1/2，并且对称焊接，焊后焊接形较小。

缺点是焊接时需要翻转焊件，X形坡口即能减少填充金属又能减少焊缝变形的坡口。

4）U形坡口在焊件厚度相同的条件下U形坡口的空间面积比X形坡口小得多，所以当焊件厚度较大，只能单面焊接时，为提高生产率，可采用U形坡口，但这种坡口由于根部有圆弧加工比较复杂，特别是在圆筒形焊件的筒壳上加工更加困难。

焊接接头标准焊接接头是指焊接件之间的连接部分，其质量直接影响着整个焊接结构的强度和密封性。

为了确保焊接接头的质量，需要严格按照相关标准进行操作和检验。

本文将介绍焊接接头的标准及相关要求。

首先，焊接接头的标准主要包括焊接工艺、焊接材料、焊接设备等方面。

在焊接工艺方面，应根据具体情况选择合适的焊接方法，包括手工焊、气体保护焊、电弧焊等，并严格按照相关规范进行操作。

在选择焊接材料时，应符合设计要求，材料应具有良好的焊接性能和机械性能，以确保焊接接头的质量。

此外，焊接设备的选择和使用也需要符合相关标准，确保设备的性能稳定和操作安全。

其次，焊接接头的质量要求包括外观质量、尺寸偏差、焊缝形状和焊接质量等方面。

在焊接接头的外观质量方面，应无气孔、裂纹、夹渣等缺陷，焊缝应平直、均匀，无明显的凹凸不平。

在尺寸偏差方面，应符合设计要求，焊接接头的尺寸偏差应在允许范围内。

焊缝形状应符合设计要求，焊接质量应符合相关标准，具有良好的机械性能和耐腐蚀性能。

最后，焊接接头的检验和评定应符合相关标准和规范。

在焊接接头的检验方面，应采用合适的检测方法，包括目视检查、X射线检测、超声波检测等，确保焊接接头的质量。

同时，对焊接接头进行评定时，应根据相关标准和规范进行评定，包括焊缝的级别、质量等级等，以便对焊接接头进行分类和管理。

综上所述，焊接接头的标准对于确保焊接质量和结构安全至关重要。

只有严格按照相关标准进行操作和检验，才能保证焊接接头的质量符合要求，从而确保整个焊接结构的安全可靠。

因此，在进行焊接接头时，务必严格按照相关标准进行操作，并对焊接接头进行严格的检验和评定，以确保焊接质量和结构安全。

焊接接头型式和焊缝符号焊接接头型式是指焊接部件表面的形状和连接方式，它主要用于确定焊接部件间的连接方式和焊接方法。

根据焊接接头的形状和焊缝的构造特点，焊接接头可分为多种类型，常见的有对接接头、角接接头、T型接头、横接接头和环接接头等。

对接接头是指两个焊件直接连接的接头，常用于连接平板、角铁等。

它的焊缝符号通常是一根粗直线，两端用箭头表示焊接方向。

角接接头是指两个焊件通过90°角连接的接头，常用于连接角铁、L型构件等。

它的焊缝符号通常是一根直线，中间有一个90°的弯曲箭头表示焊接方向。

T型接头是指一个焊件与另一个焊件相交而形成的接头，常用于连接角钢、T型钢等。

它的焊缝符号通常是一根直线和一条横线相交的形状，箭头表示焊接方向。

横接接头是指一个焊件横穿另一个焊件而形成的接头，常用于连接托板、横梁等。

它的焊缝符号通常是一根横向的直线和两条连接线垂直相交，箭头表示焊接方向。

环接接头是指一个环形焊件与另一个焊件相连接的接头，常用于连接管道、圆形构件等。

它的焊缝符号通常是一个闭合的曲线，箭头表示焊接方向。

总之，焊接接头型式和焊缝符号是进行焊接设计和焊接工艺规程编写的重要依据，合理选择和标示焊接接头类型和焊缝符号，对于确保焊接质量、提高焊接效率具有重要意义。

焊接接头型式和焊缝符号是焊接工程中非常重要的概念，它们的正确选择和标示对于保证焊接质量、提高焊接效率以及确保工程的安全性至关重要。

在焊接工程中，不同的焊接接头型式和焊缝符号适用于不同的工件和焊接需求。

下面我将详细介绍焊接接头的常见类型和相应的焊缝符号。

对接接头是最简单常见的一种焊接接头类型，它是指两个焊件直接连接的接头。

由于对接接头连接简单，所以它的焊缝符号通常是一根粗直线，两端用箭头表示焊接方向。

对接接头找的焊缝类型有角接缝、直接缝以及齐口缝等。

对接接头在工程中广泛应用于连接平板、角铁等。

角接接头是指两个焊件通过90°角连接的接头，常与对接接头联用，用于连接角铁、L型构件等。

详谈焊接接头和焊缝区别以及种类和形式焊接接头和焊缝是焊接技术中最基础的两个专业术语，好多时候我们可能分不清两者的区别，实际上焊接接头和焊缝是两种不同的概念。

焊接接头：是指两个或两个以上零件用焊接方法连接的接头，焊接接头由焊缝金属、熔合区、热影响区和母材金属所组成。

焊缝：是利用焊接热源的高温，将焊材和接缝处的金属熔化连接而成的缝。

可见焊缝只是焊接接头的一部分。

焊接接头形式和焊缝形式也是不同的，对接焊缝连接的不一定都是对接接头，可能是角接接头；角焊缝连接的不一定都是角接头，可能是T型接头。

焊接接头形式不同，连接它们的焊缝形式是可以相同的，同一种焊缝形式也可以是不同的焊接接头。

焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及焊缝形式也不同。

下面我们来分别介绍焊接接头和焊缝的种类及形式。

一、焊接接头1、焊接接头种类根据接头构造形式不同，焊接接头主要有：对接接头、T形接头、角接接头及搭接接头等，基本覆盖了接头的种类。

部分教材分为：对接接头、T形接头、十字接头、搭接接头、盖板接头、套管接头、塞焊接头、角焊接头、卷边接头和端接接头等10种类型。

盖板接头、套管接头、塞焊接头实质上是搭接接头的变形，而不同的卷边接头可分属于对接接头、角接接头和端接接头。

2、焊接接头特点1）对接接头对接接头：两件表面构成大于或等于135°，小于或等于180°夹角的接头。

对接接头是各种焊接结构中它是采用最多的一种接头型式。

对接接头对于对接接头，钢板厚度在6 mm以下，除重要结构，一般可以不开坡口。

厚度不同的钢板对接时要考虑两板厚度差，不超过规定（可查手册）时，则焊缝基本形式与尺寸按厚板尺寸来选取；否则，应在厚板上作出单面或双面削薄，其削薄长度L≥3倍板厚差。

2）角接接头角接接头：两焊件端面间构成大于30°、小于135°夹角的接头。

角接接头，接头受力状况不太好，常用于不重要的结构中。

角接接头3）T形接头T形接头：一焊件的端面与另一件表面构成直角或近似直角的接头。

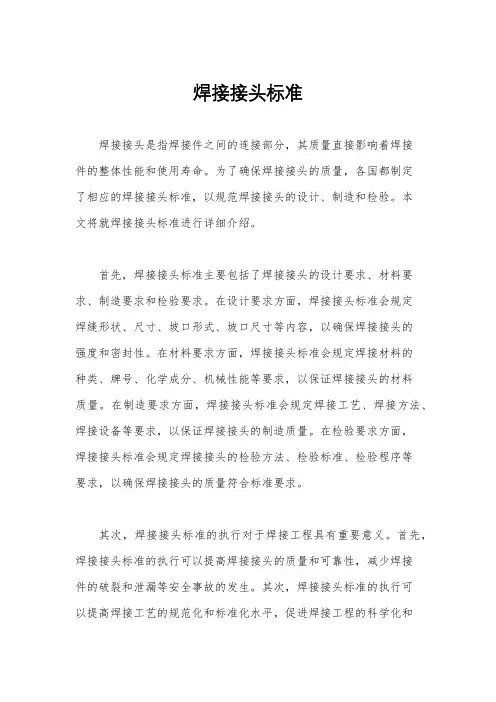

焊接接头标准焊接接头是指焊接件上的连接部分，它是焊接结构的重要组成部分。

焊接接头的质量直接影响到整个焊接结构的安全可靠性，因此对焊接接头的标准要求非常严格。

在进行焊接接头时，必须严格按照相关标准进行操作，以确保焊接接头的质量符合要求。

首先，焊接接头的准备工作非常重要。

在进行焊接之前，必须对接头进行清洁处理，去除表面的油污、氧化物等杂质，以保证焊接质量。

同时，还需要对焊接材料进行选择，确保选用的焊接材料符合相关标准要求，以保证焊接接头的强度和耐蚀性。

其次，焊接接头的焊接工艺也是至关重要的。

在进行焊接时，必须严格按照焊接工艺规程进行操作，包括焊接电流、焊接速度、焊接温度等参数的控制。

只有在严格按照标准要求进行焊接操作时，才能确保焊接接头的质量达到标准要求。

另外，焊接接头的检测也是必不可少的环节。

在焊接完成后，必须对焊接接头进行全面的检测，包括外观检测、尺寸检测、无损检测等，以确保焊接接头的质量符合标准要求。

只有通过严格的检测，才能保证焊接接头的质量可靠。

此外，焊接接头的环境条件也会对其质量产生影响。

在焊接过程中，必须保证焊接环境的清洁和干燥，避免因环境条件不良而影响焊接接头的质量。

同时，还需要对焊接接头进行防护，避免受到外部环境的侵蚀，以确保焊接接头的长期使用性能。

总之，焊接接头的标准要求非常严格，需要在焊接接头的准备、焊接工艺、检测和环境条件等方面严格遵守相关标准要求。

只有通过严格的操作和检测，才能确保焊接接头的质量达到标准要求，从而保证焊接结构的安全可靠性。

焊缝接头形式国标【最新版】目录1.焊接接头的重要性2.焊缝接头形式的国标分类3.国标焊缝接头形式的特点4.应用范围和注意事项正文焊接接头在钢结构、机械制造、船舶制造等领域中具有举足轻重的地位。

它不仅直接影响到产品的质量和使用寿命，还关乎整个工程的安全和稳定性。

为了规范和指导焊接接头的制作和使用，我国制定了一系列焊缝接头形式的国标。

焊缝接头形式的国标主要分为以下几类：对接接头、角接接头、搭接接头、塞焊接头、槽焊接头等。

这些接头形式有各自的特点和应用范围，适用于不同的焊接结构和工况条件。

对接接头是指焊接接头的两个端部在一条直线上，它是最简单的焊缝接头形式。

这种接头形式适用于厚度较大的板材焊接，广泛应用于船舶制造、桥梁结构等。

角接接头是指焊接接头的两个端部成角连接，这种接头形式具有较高的强度和刚度，适用于各种钢结构的连接。

搭接接头是指焊接接头的两个端部叠在一起，通过焊接形成一种刚性连接。

这种接头形式适用于板材和管材的连接，具有结构简单、易于加工等优点。

塞焊接头是指在焊接接头的一侧或两侧设置塞焊凸台，以增加焊缝的强度和刚度。

这种接头形式适用于承受较大载荷的结构，如起重设备、桥梁等。

槽焊接头是指焊接接头的两侧设置槽形凸起，通过焊接形成一种高强度的连接。

这种接头形式适用于圆管和方管的连接，具有较高的强度和稳定性。

在使用国标焊缝接头形式时，应注意以下几点：首先，根据工程需求和焊接结构选择合适的接头形式；其次，接头形式应符合国标规定，保证焊接质量和稳定性；最后，在焊接过程中，应严格控制焊接参数，确保焊缝质量达到要求。

总之，焊缝接头形式的国标对于保证焊接质量和工程安全具有重要意义。

各类焊接接头形式有各自的特点和应用范围，需要根据实际情况选择使用。

焊接接头的分类方法及基本类型.doc一、焊接接头的分类方法及基本类型（一）焊接接头的分类方法焊接接头由焊缝、熔合区、热影响区及其相邻的母材组成。

焊接接头主要起两方面作用，一是连接作用，二是传力作用。

（二）焊接接头的基本类型按焊接方法不同，焊接接头可以分为熔焊接头、压焊接头和钎焊接头三大类。

焊接接头的基本类型可归纳为5种，即对接接头、T形（十字）接头、搭接接头、角接接头和端接接头。

上述五类接头基本类型都适用于熔焊，一般压焊（高频电阻焊除外），都采用搭接接头，个别情况才采用对接接头；高频电阻焊一般采用对接接头，个别情况才采用搭接接头。

钎焊连接的接头也有多种形式，一种分类方法将其分为四种，即搭接接头，T形接头，套接接头，舌形与槽形接头。

二、熔焊接头与坡口对接接头是熔焊中受力比较理想的接头形式，为保证焊接质量、减少焊接变形和焊接材料消耗，需把被焊工件的边缘加工成各种形式的坡口，进行坡口对焊。

熔焊接头的坡口根据其形状的不同，可分为基本型、混合型和特殊型三类。

基本型坡口主要有以下几种：I形坡口；V形坡口；单边V形坡口；U形坡口；J形坡口等。

特殊型坡口主要有卷边坡口；带垫板坡口；锁边坡口；塞、槽焊坡口等。

三、焊接接头的选择原则为正确合理的选择焊接接头的类型、坡口形状和尺寸，主要应综合考虑以下几个方面：（1）设计要求：保证接头满足使用要求；（2）焊接的难易与焊接变形：焊接容易实现，变形能够控制；（3）焊接成本：接头准备和实际焊接所需费用低；（4）施工条件：制造施工单位具备完成施工要求所需的技术、人员和设备条件。

四、管材的坡口与组对（一）管材的坡口1、管材的坡口管材的坡口有以下几种形式：I形坡口、V形坡口和U形坡口。

（1）I形坡口。

I形坡口适用于管壁厚度在3.5mm 以下的管口焊接。

（2）V形坡口。

V形坡口适用于中低压钢管焊接，坡口根部有钝边，其厚度为2mm左右。

（3）U形坡口。

U形坡口适用于高压钢管焊接。

2、坡口的加工方法坡口的加工方法一般有以下几种：（1）低压碳素钢管公称直径等于或小于50mm的，采用手提砂轮磨坡口；直径大于50mm的，用氧乙炔切割坡口，然后用手提砂轮机打掉氧化层并打磨平整；（2）中压碳素钢管、中低压不锈耐酸钢管和低合金钢管以及各种高压钢管，用车床加工坡口；（3）有色金属管，用手工挫坡口。

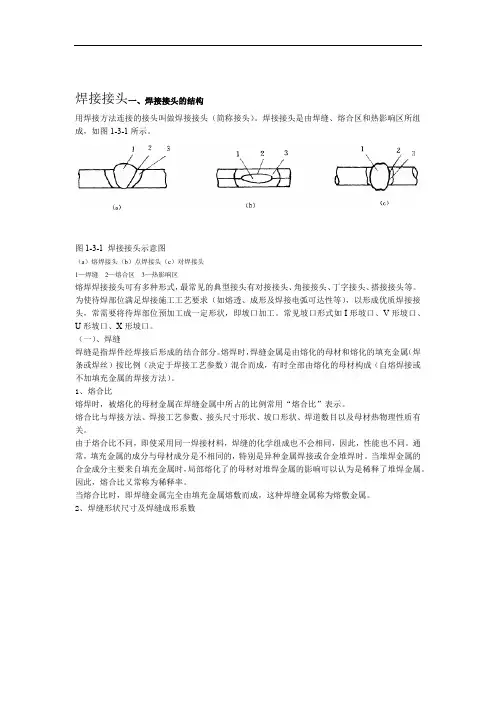

焊接接头一、焊接接头的结构用焊接方法连接的接头叫做焊接接头（简称接头）。

焊接接头是由焊缝、熔合区和热影响区所组成，如图1-3-1所示。

图1-3-1焊接接头示意图（a）熔焊接头（b）点焊接头（c）对焊接头1—焊缝2—熔合区3—热影响区熔焊焊接接头可有多种形式，最常见的典型接头有对接接头、角接接头、丁字接头、搭接接头等。

为使待焊部位满足焊接施工工艺要求（如熔透、成形及焊接电弧可达性等），以形成优质焊接接头，常需要将待焊部位预加工成一定形状，即坡口加工。

常见坡口形式如I形坡口、V形坡口、U形坡口、X形坡口。

（一）、焊缝焊缝是指焊件经焊接后形成的结合部分。

熔焊时，焊缝金属是由熔化的母材和熔化的填充金属（焊条或焊丝）按比例（决定于焊接工艺参数）混合而成，有时全部由熔化的母材构成（自熔焊接或不加填充金属的焊接方法）。

1、熔合比熔焊时，被熔化的母材金属在焊缝金属中所占的比例常用“熔合比”表示。

熔合比与焊接方法、焊接工艺参数、接头尺寸形状、坡口形状、焊道数目以及母材热物理性质有关。

由于熔合比不同，即使采用同一焊接材料，焊缝的化学组成也不会相同，因此，性能也不同。

通常，填充金属的成分与母材成分是不相同的，特别是异种金属焊接或合金堆焊时。

当堆焊金属的合金成分主要来自填充金属时，局部熔化了的母材对堆焊金属的影响可以认为是稀释了堆焊金属。

因此，熔合比又常称为稀释率。

当熔合比时，即焊缝金属完全由填充金属熔敷而成，这种焊缝金属称为熔敷金属。

2、焊缝形状尺寸及焊缝成形系数焊缝宽度：焊缝表）、1（．面两焊趾之间的距离（焊缝表面与母材的交界处称为焊趾）。

（2）、余高：超出母材表面连线上面的那部分焊缝金属的最大高度。

（3）、焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面的距离。

（4）、焊缝计算厚度：设计焊缝时使用的焊缝厚度。

对接焊缝焊透时，它等于焊件的厚度；角焊缝时，它等于在角焊缝横截面内划出的最大直角三角形中从直角的顶点到斜边的垂直长度，习惯上也称喉厚，如图1-3-2所示。

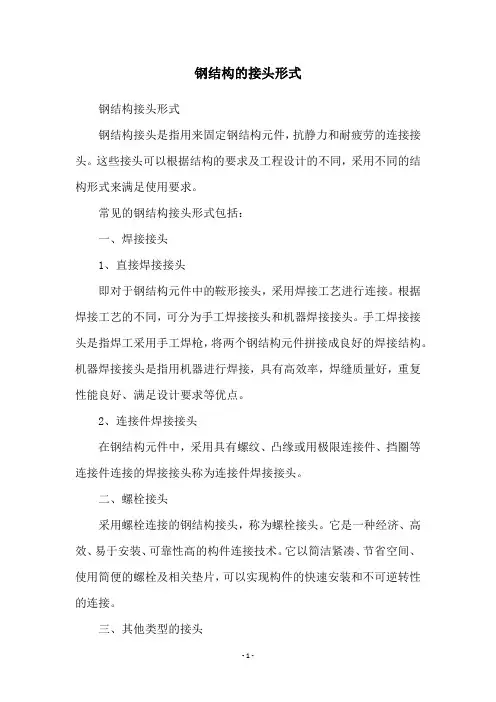

钢结构的接头形式
钢结构接头形式
钢结构接头是指用来固定钢结构元件，抗静力和耐疲劳的连接接头。

这些接头可以根据结构的要求及工程设计的不同，采用不同的结构形式来满足使用要求。

常见的钢结构接头形式包括：
一、焊接接头
1、直接焊接接头
即对于钢结构元件中的鞍形接头，采用焊接工艺进行连接。

根据焊接工艺的不同，可分为手工焊接接头和机器焊接接头。

手工焊接接头是指焊工采用手工焊枪，将两个钢结构元件拼接成良好的焊接结构。

机器焊接接头是指用机器进行焊接，具有高效率，焊缝质量好，重复性能良好、满足设计要求等优点。

2、连接件焊接接头
在钢结构元件中，采用具有螺纹、凸缘或用极限连接件、挡圈等连接件连接的焊接接头称为连接件焊接接头。

二、螺栓接头
采用螺栓连接的钢结构接头，称为螺栓接头。

它是一种经济、高效、易于安装、可靠性高的构件连接技术。

它以简洁紧凑、节省空间、使用简便的螺栓及相关垫片，可以实现构件的快速安装和不可逆转性的连接。

三、其他类型的接头
包括：榫接接头、拼接接头、折边接头、挤压接头、插入接头等。
