专题24 电学综合(第1期)(解析版)

中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。

（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。

A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。

十年（2012-2021）高考物理真题分项汇编专题29电学综合1选择题（2012-2021）1.（2021河北）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B ，导轨间距最窄处为一狭缝，取狭缝所在处O 点为坐标原点，狭缝右侧两导轨与x 轴夹角均为θ，一电容为C 的电容器与导轨左端相连，导轨上的金属棒与x 轴垂直，在外力F 作用下从O 点开始以速度v 向右匀速运动，忽略所有电阻，下列说法正确的是（）A.通过金属棒的电流为22tan BCv θB.金属棒到达0x 时，电容器极板上的电荷量为0tan BCvx θC.金属棒运动过程中，电容器的上极板带负电D.金属棒运动过程中，外力F 做功的功率恒定2.（2021河北）如图，距离为d 的两平行金属板P 、Q 之间有一匀强磁场，磁感应强度大小为1B ，一束速度大小为v 的等离子体垂直于磁场喷入板间，相距为L 的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为2B ，导轨平面与水平面夹角为θ，两导轨分别与P 、Q 相连，质量为m 、电阻为R 的金属棒ab 垂直导轨放置，恰好静止，重力加速度为g ，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（）A.导轨处磁场的方向垂直导轨平面向上，12sin mgR v B B Ldθ=B.导轨处磁场的方向垂直导轨平面向下，12sin mgR v B B Ldθ=C.导轨处磁场的方向垂直导轨平面向上，12tan mgR v B B Ldθ=D.导轨处磁场的方向垂直导轨平面向下，12tan mgR v B B Ld θ=3.（2021湖南）两个完全相同的正方形匀质金属框，边长为L ，通过长为L 的绝缘轻质杆相连，构成如图所示的组合体。

距离组合体下底边H 处有一方向水平、垂直纸面向里的匀强磁场。

磁场区域上下边界水平，高度为L ，左右宽度足够大。

把该组合体在垂直磁场的平面内以初速度0v 水平无旋转抛出，设置合适的磁感应强度大小B 使其匀速通过磁场，不计空气阻力。

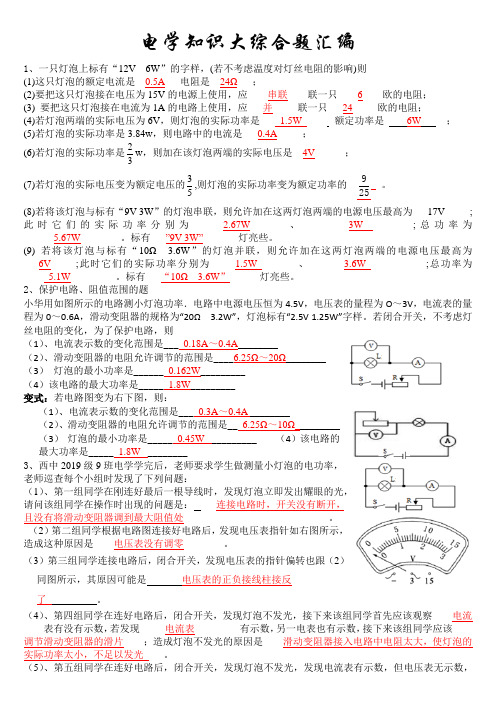

电学知识大综合题汇编1、一只灯泡上标有“12V 6W ”的字样，(若不考虑温度对灯丝电阻的影响)则(1)这只灯泡的额定电流是__0.5A ___电阻是__24Ω___； (2)要把这只灯泡接在电压为15V 的电源上使用，应____串联____联一只____6____欧的电阻； (3) 要把这只灯泡接在电流为1A 的电路上使用，应___并_____联一只___24_____欧的电阻； (4)若灯泡两端的实际电压为6V ，则灯泡的实际功率是____1.5W_____ _额定功率是_ ___6W _____；(5)若灯泡的实际功率是3.84w ，则电路中的电流是___0.4A ____ ；(6)若灯泡的实际功率是32w ，则加在该灯泡两端的实际电压是__4V _____ ； (7)若灯泡的实际电压变为额定电压的53,则灯泡的实际功率变为额定功率的__259__。

(8)若将该灯泡与标有“9V 3W ”的灯泡串联，则允许加在这两灯泡两端的电源电压最高为___17V_____;此时它们的实际功率分别为______2.67W _______、_________3W__________;总功率为______5.67W ________。

标有___”9V 3W ”_______灯亮些。

(9) 若将该灯泡与标有“10Ω 3.6W ”的灯泡并联，则允许加在这两灯泡两端的电源电压最高为___6V _____;此时它们的实际功率分别为_____1.5W________、_______3.6W____________;总功率为_____5.1W _________。

标有___“10Ω 3.6W ”______灯亮些。

2、保护电路、阻值范围的题小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V ，电压表的量程为O ～3V ，电流表的量程为0～0.6A ，滑动变阻器的规格为“20Ω 3.2W ”，灯泡标有“2.5V 1.25W”字样。

初中物理竞赛电学训练一1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。

B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧第1题图第2题图 第3题图3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。

当滑动变阻器的滑片P 向右滑动时（ ） DA 、电压表V 1和电流表A 的示数之比增大B 、电压表V 2和电流表A 的示数之比不变C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值IU ∆∆1增大D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值IU ∆∆2不变4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。

某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。

当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧第4题图 第5题图5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。

高中电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流方向的描述，正确的是：A. 正电荷的定向移动方向B. 电子的定向移动方向C. 正电荷的定向移动方向与电子的定向移动方向相反D. 电子的定向移动方向与电流方向相同2. 电阻的单位是：A. 欧姆B. 伏特C. 瓦特D. 库仑3. 欧姆定律表明：A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比4. 并联电路中，各支路的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比5. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比6. 电容器的电容大小与以下哪个因素无关？A. 电容器两极板间的距离B. 电容器两极板的面积C. 电容器两极板间的介质D. 电容器的电压7. 电感器的自感系数与以下哪个因素无关？A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 通过线圈的电流8. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的一半C. 有效值等于峰值的根号2倍D. 有效值等于峰值的根号2分之一9. 电磁感应现象中，感应电动势的方向与以下哪个因素有关？A. 磁场的方向B. 导体的运动方向C. 磁场的方向和导体的运动方向D. 导体的电阻10. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电热器二、填空题（每题2分，共20分）1. 电流的国际单位是______。

2. 电阻的国际单位是______。

3. 欧姆定律的公式是______。

4. 并联电路的总电阻与各支路电阻的关系是______。

5. 串联电路的总电压与各电阻电压的关系是______。

6. 电容器的电容公式是______。

7. 电感器的自感系数公式是______。

8. 交流电的频率与周期的关系是______。

电学实验基础1. 高考真题考点分布题型考点考查考题统计实验题电表改装2024年安徽卷实验题电表读数2024年甘肃卷实验题控制电路选择问题2024年新疆卷、河南卷2. 命题规律及备考策略【命题规律】高考对电学实验基础的考查较为频繁，大多在电学实验题中穿插考查，题目难度不同省市各年份有所不同。

【备考策略】1.理解和掌握常用仪器的使用方法。

2.理解和掌握测量电路和控制电路的选择。

3.理解和掌握电表改装的原理。

【命题预测】重点关注测量电路、控制电路和电表改装原理在综合性实验中的应用。

一、游标卡尺1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。

2．精度：对应关系为10分度0.1 mm，20分度0.05 mm，50分度0.02 mm。

二、螺旋测微器的使用方法1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm ，即旋钮每旋转一周，测微螺杆前进或后退0.5 mm ，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm ，即螺旋测微器的精确度为0.01 mm 。

读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。

三、内外两种接法的比较限流接法分压接法两种接法电路图负载R 上电压调节范围RE R ＋R 0≤U ≤E0≤U ≤E 负载R 上电流调节范围ER ＋R 0≤I ≤E R 0≤I ≤E R 闭合S 前触头位置b 端a 端五、电表改装改装成电压表改装成电流表内部电路改装原理串联大电阻分压并联小电阻分流考点一基本仪器的使用及读数读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线的格数，则记录结果表达为(x＋K×精度)mm。

1．在用游标卡尺测量某金属小球的直径时，示数如图所示，读数为cm。

【答案】0.675【详解】[1]游标卡尺的精确度为0.05 mm，主尺读数为0.6 cm，游标尺上第15格刻度线与主尺刻度线对齐，所以游标尺读数为0.05×15 mm=0.75 mm所以最终读数为6mm＋0.75mm=6.75mm=0.675cm。

专题24电学之电功率的测量和计算一、选择题1．【2022•滨州卷】如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（）A．R1：R2=5：1B．电源电压是10VC．R2的电功率是20WD．R1工作2分钟所放出的热量为600J2、【2022•自贡卷】如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A、电流表示数变小；B、灯泡L亮度变亮；C、电压表示数变大；D、电路消耗的总功率变大。

A.3、【2022•绍兴卷】如图电路中，电源电压保持不变。

闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片R乙n1m2导线规格导线横截面积S/mm2461安全载流量I/A28374768二、填空题1、【2022•绍兴卷】用如图电路测定小灯泡的功率，所用电源的电压应________（选填“大于”、“等于”或“小于”）灯泡的额定电压要使滑动变阻器滑片向左移动时，电流表示数变小，导线e端应连接在滑动变阻器的________接线柱上。

2．【2022•德阳卷】如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣，滑动变阻器的规格为“20Ω1A”，灯泡标有“”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为W．（不考虑灯丝电阻的变化）3【2022•安徽卷】车床照明灯的额定电压是36V，它正常工作时灯丝的电阻是24Ω，则该照明灯正常工作时，消耗的电功率是W，工作30min，电流通过灯丝产生的热量是J。

4【2022•盐城卷】某5W的吸顶灯由10只相同的LED小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是联。

电学综合专题(doc 9页)电学综合专题1.关于电阻，下列说法中正确的是：A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小2.根据家庭电路知识，你认为下列说法中错误．．的是：A．发现有人触电，应立即用手拉开触电的人B．熔丝必须串联在电路中C．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故D．使用测电笔时，手必须接触笔尾的金属体3.把电阻R1 =3Ω、R2 = 6Ω接入同一电路，关于它们的总电阻（等效电阻）值，下列四个选项中，不可能．．．的是：A．9Ω B．2Ω C．9Ω或2Ω D．3Ω4.在同学们已做过的大量物理实验中，有不少涉及到物理量的测量。

其中有一类物理量可以直接用仪器进行测量，如课本的长度L 可直接用毫米刻度尺测量；而另一类物理量的测量只能间接完成，如速度v的测量，需用刻度尺测出物体运动的路程s，用计时器测量该物体通过这段路程所需时间t，再由路程和时间的比值算出物体的运动速度v。

下列物体量的测量属于直接测量的是（）A、固体密度的测量B、小灯泡电功率的测量C、导体电阻的测量D、电路中电流的测量5.如图，下列四个等式中，符合并联电路特点的是：A．I = I1﹢I2 B．U = U1﹢U2C．R = R1﹢R2 D． I1/I2=R1/ R26.电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。

这是因为（）A、电烙铁通电后会发热，而铜导线通电后不会产生热量。

B、通过电烙铁的电流大，而通过铜导线的电流小C、电烙铁内电热丝的电阻比铜导线的电阻要大得多D、铜导线传热本领比较强7.以下做法中，符合安全用电原则的是（）A、熔丝熔断后，用铜线来代替B、小区停电，趁此机会检修日光灯C、将家用电器的金属外壳接地D、将电吹风放到浴缸旁边，以便洗澡后马上吹干头发8.在如图所示的各电路中，开关S 闭合后，小灯炮L1、L2都能发光的是（）R 1I1I2IUR29.将阻值是1Ω和10Ω的两个电阻并联后，其等效电阻设为R1；将阻值是1Ω、10Ω和100Ω的三个电阻并联后，其等效电阻设为R2，比较R1和R2的大小，则：（）A．R1>R2B． R1<R2C．R1=R2D．无法确定10.如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是：（）①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3V ④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15VA．③②①B．①⑤②C．③④②11.由电压为220V的电源向远处某工地的一盏标着“PZ 220－60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W。

中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。

三是吸收性，微波容易被含有水份的食品吸收而转变成热。

微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。

（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。

为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。

（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。

（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。

【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（4）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，一方面通过热传递使蛋的温度升高，另一方面水蒸气遇冷的鸡蛋液化成小水珠，液化放热，鸡蛋有两个途径得到热量，鸡蛋更容易蒸熟。

中考物理电学基础综合题及答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W =吸可知，后前半段的加热效率比前半段的加热效率高；1kg 药液所吸收的热量：Q=c 药液m t =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R 可知此时电功率较小，处于小功率保温状态；2．（2019·天津中考模拟）电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S 进行调节，0R 为电热丝。
