浮头式换热器设计（1）目录一、引言1.1列管式换热器设计任务书 (2)1.2设计题目的目的、意义、内容、主要任务 (3)二、正文2.1确定设计方案 (4)2.2确定物性数据 (4)2.3估算传热面积 (5)2.4工艺结构尺寸 (6)2.4.1管径和管内流速 (6)2.4.2管程数和传热管数 (6)2.4.3 平均温差校正及壳程数 (6)2.4.4 传热管排列和分程方法 (7)2.4.5壳体直径 (7)2.4.6折流板 (7)2.4.7接管 (7)2.5换热器核算 (8)2.5.1.传热面积校核 (8)2.5.2换热器内压降的核算 (10)三、结论 (12)四、参考文献 (13)一、引言1.1 列管式换热器设计任务书1.1.1.设计题目：1，3-丁二烯气体换热器设计1.1.2.设计任务及操作条件1．设计任务：工作能力（进料量q=120000+51×1000=171000㎏/h）2．操作条件：1，3-丁二烯气体的压力：6.9MPa 进口110℃，出口60℃循环冷却水的压力：0.4MPa进口30℃，出口40℃1.1.3.设备型式：浮头式换热器1.1.4.物性参数1，3-丁二烯气体在定性温度（85℃）下的有关物性数据如下：密度ρ1=527㎏/m3定压比热容c p1=2.756kJ/（㎏·℃）热导率λ1=0.0999W/（m·℃）粘度μ1=9.108×10-5Pa·s循环水在定性温度（34℃）下的物性数据如下：密度ρ2=994.4kg/m3定压比热容c p2=4.08kJ/（kg·℃）热导率λ2=0.624W/（m·℃）粘度μ2=0.725×10-3Pa·s1.1.5.设计内容：1.设计方案的选择及流程说明2．工艺计算3．主要设备工艺尺寸（1）冷凝器结构尺寸的确定（2）传热面积，两侧流体压降校核（3）接管尺寸的确定4．换热器设备图和说明书1.2设计题目的目的、意义、内容、主要任务1.2.1. 课程设计的目的:(1) 使学生掌握化工设计的基本程序与方法；(2) 结合设计课题培养学生查阅有关技术资料及物性参数的能力；(3) 通过查阅技术资料，选用设计计算公式，搜集数据，分析工艺参数与结构尺寸间的相互影响，增强学生分析问题、解决问题的能力；(4) 对学生进行化工工程设计的基本训练，使学生了解一般化工工程设计的基本内容与要求；(5) 通过编写设计说明书，提高学生文字表达能力，掌握撰写技术文件的有关要求；(6) 了解一般化工设备图基本要求，对学生进行绘图基本技能训练1.2.2. 课程设计内容:(1) 设计方案简介：对给定或选定的工艺流程，主要设备的型式进行简要的论述。

XX大学XX学院化工原理课程设计班级姓名学号指导教师 ____二零一X年X月X日化工原理课程设计任务书皖西学院生物与制药工程学院课程设计说明书题目：水冷却煤油列管式换热器的设计课程：化工原理系（部）：专业：班级：学生姓名：学号：指导教师：完成日期：课程设计说明书目录第一章设计资料一、设计简介 (5)二、设计任务、参数和质量标准 (7)第二章工艺设计与说明一、工艺流程图 (8)二、工艺说明 (8)第三章物料衡算、能量衡算与设备选型一、物料衡算 (9)二、能量衡算 (11)三、主要设备选型 (13)第四章结论与分析结论与分析 (15)第五章设计总结设计总结 (17)参考文献 (17)第一章设计资料一、设计简介换热器是许多工业生产部门的通用工艺设备，尤其是石油、化工生产应用更为广泛。

在化工厂中换热器可用作加热器、冷却器、冷凝器、蒸发器和再沸器等。

进行换热器的设计，首先是根据工艺要求选用适当的类型，同时计算完成给定生产任务所需的传热面积，并确定换热器的工艺尺寸。

根据操作条件设计出符合条件的换热器，设计方案的确定包括换热器形式的选择，加热剂或冷却剂的选择，流体流入换热器的空间以及流体速度的选择。

本课程设计是根据任务给出的操作目的及条件、任务，合理设计适当的换热器类型，以满足生产要求。

1、固定板式换热器（代号G）设备型号内容有：壳体公称直径（mm），管程数，公称压力(×9.81×104 Pa)，公称换热面积（m2），如G800I-6-100型换热器，G表示固定板式列管换热器，壳体公称直径为800mm，管程数为1，公称压力为6×9.81×104 Pa，换热面积为100m22、浮头式列管换热器（代号F）设备型号内容有：壳体公称直径（mm），传热面积（m2），承受压力（×9.81×104 Pa），管程数，如F A600-13-16-2型换热器，F代表浮头是列管换热器，B表示换热器为管径错误!未找到引用源。

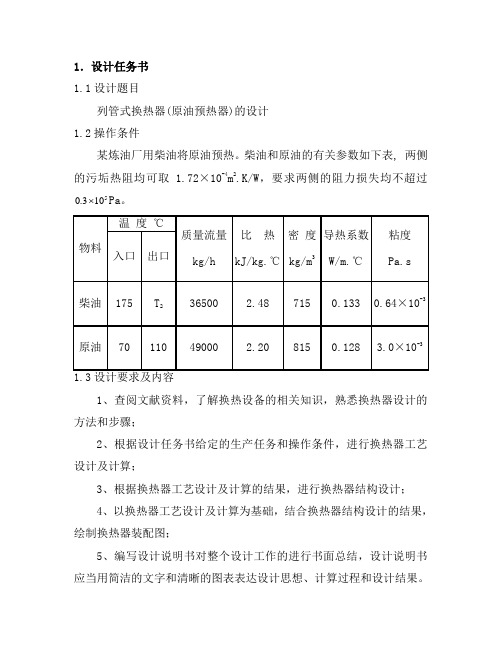

1．设计任务书1.1设计题目列管式换热器(原油预热器)的设计1.2操作条件某炼油厂用柴油将原油预热。

柴油和原油的有关参数如下表, 两侧的污垢热阻均可取 1.72×10-4m2.K/W，要求两侧的阻力损失均不超过53.0 Pa。

101、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3、根据换热器工艺设计及计算的结果，进行换热器结构设计；4、以换热器工艺设计及计算为基础，结合换热器结构设计的结果，绘制换热器装配图；5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。

目录1.设计任务书 (3)2.概述 (5)3.设计标准 (7)4.方案设计和拟订 (8)5.设计计算 (12)6.参考文献 (22)7.附录 (23)8.设计小结 (29)9．CAD图 (32)1.概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。

在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。

在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。

随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。

列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。

列管式换热器有以下几种：1）固定管板式固定管板式换热器的两端管板和壳体制成一体，当两流体的温度差较大时，在外壳的适当位置上焊上一个补偿圈，（或膨胀节）。

当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。

特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。

2）U形管式U形管式换热器每根管子均弯成U形，流体进、出口分别安装在同一端的两侧，封头内用隔板分成两室，每根管子可自由伸缩，来解决热补偿问题。

课 程 设 计列管式换热器的设计高分子材料与工程09-1班 何兵2012年6月29日设计题目 学 号 专业班级 学生姓名指导教师课程设计任务设计题目：列管式换热器设计设计时间： 指导老师：何兵设计任务：年处理41050 吨40%乙醇水溶液的精馏塔预热器1．设备型式 卧式列管式换热器。

2．操作条件（1）原料温度20℃，进料热状况参数q=;（2）加热蒸汽采用绝压的饱和蒸汽;（3）允许压强降：不大于510Pa;（4）每年按330天计算，每天24小时连续运行;（5）设备最大承受压力：P=;设计报告：1．设计说明书一份2．主体设备总装图（1#图纸）一张，带控制点工艺流程图（3#图纸）目录1 前言 ................................... 错误!未定义书签。

乙醇简介 ......................................................错误!未定义书签。

换热器概述 ....................................................错误!未定义书签。

换热器的应用 .............................................错误!未定义书签。

换热器的主要分类 .........................................错误!未定义书签。

管壳式换热器特殊结构 .....................................错误!未定义书签。

换热管简介 ...............................................错误!未定义书签。

2.工艺流程设计的基本原则 ................. 错误!未定义书签。

3. 设计方案及设计计算 .................... 错误!未定义书签。

初选型号 ......................................................错误!未定义书签。

第一篇：换热器的选型计算换热器选型计算由列管式换热器的选用原则得：物流走管程，冷却水走壳程。

为选择适当的换热器，首先对换热器HX3进行相关计算。

⑴计算热负荷相关物性参数如下表所示：表3-18 相关物性数据物质状态质量流量qm（kg/s）动力粘度u（Pa s）比热容Cp (J/kg K) 密度(kg/cm3)热流体（管程）气体57冷流体（壳程）液体748.472.4610 5 4.83103775.40.4006103 4.187103977.759 热负荷：Q qm1Cp1T1T257 4.83103450300 4.1297107W ⑵平均温度差逆流：t145071.9124378.08764t2299.2822527 4.2824t1387.0876t t22，tm逆=1326.185℃t2274.28242R T1T2450299.2824t t71.912425 3.2，P210.11 t1t271.912425T1t1450 25查温度校正系数图=1，所以可行。

因此得tm tm逆=326.185℃⑶估算传热面积2参考列管式换热器中K值表，选总传热系数K估=400W/m K，因此Q4.12977102316.m5A估=K估tm400326.185⑷试选型号为减少损失和成本，采用混合气体走管程，液体（水）走壳程，传热管选用25mm 2.5mm的无缝钢管，此管内径为di20mm，外径为d025mm，管壁厚度为2.5 mm，选择内流速u=0.7m/s。

估算单程管子根数为：n1qm157240(根)32 1.0834100.7850.020.74d12u1根据传热面积A估估算管子长度：L A估d2n42218m3.140.025240所以应采用4管程，则每个管程的管长选用l=6000 mm。

按换热器系列标准，初选的换热器为浮头式换热器，型号为：BJS1200 2.566104Ⅱ1.025980245根。

浮头式换热器设计原油_柴油1．设计任务书1.1设计题目列管式换热器(原油预热器)的设计1.2操作条件某炼油厂用柴油将原油预热。

柴油和原油的有关参数如下表, 两侧的污垢热阻均可取1.72×10-4m2.K/W，要求两侧的阻力损失均不超过53.0 Pa。

101、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3、根据换热器工艺设计及计算的结果，进行换热器结构设计；4、以换热器工艺设计及计算为基础，结合换热器结构设计的结果，绘制换热器装配图；5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。

目录1.设计任务书 (3)2.概述 (5)3.设计标准 (7)4.方案设计和拟订 (8)5.设计计算 (12)6.参考文献 (22)7.附录 (23)8.设计小结 (29)9．CAD图 (32)1.概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。

在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。

在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。

随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。

列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。

列管式换热器有以下几种：1）固定管板式固定管板式换热器的两端管板和壳体制成一体，当两流体的温度差较大时，在外壳的适当位置上焊上一个补偿圈，（或膨胀节）。

当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。

特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。

第七节换热器换热器是化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。

根据冷、热流体热量交换的原理和方式换热器基本上可分为三大类，即间壁式、混和式和蓄热式。

其中间壁式换热器应用最多，以下仅讨论此类换热器。

4-7-1 间壁式换热器的类型传统的间壁式换热器以夹套式和管式换热器为主，管式换热器结构不紧凑；单位换热容积所提供的传热面积小。

随着工业的发展，出现了一些高效紧凑的换热器，如板式和强化管式换热器。

一、管式换热器（一）蛇管换热器蛇管换热器分为两种，一种是沉浸式，另一种是喷淋式。

1．沉浸式蛇管换热器这种换热器是将金属管弯绕成各种与容器相适应的形状（如图4-35）并沉浸在容器内的液体中。

蛇管换热器的优点是结构简单，能承受高压，可用耐腐蚀材料制造；其缺点是容器内液体湍动程度低，管外对流传热系数小。

为提高总传热系数，容器内可安装搅拌器。

2．喷淋式蛇管换热器这种换热器是将换热管成排地固定在钢架上，如图4-36，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器。

喷淋式换热器的管外是一层湍动程度较高的液膜，管外对流传热系数较沉浸式增大很多。

另外，这种换热器大多放置在空气流通之处，冷却水的蒸发亦可带走一部分热量，可起到降低冷却水温度、增大传热推动力的作用。

因此，和沉浸式相比，喷淋式换热器的传热效果大为改善。

（二）套管式换热器套管式换热器系用管件将两种尺寸不同的标准管连接成为同心圆的套管，然后用180°的回弯管将多段套管串联而成，如图4-37所示。

每一段套管称为一程，程数可根据传热要求而增减。

每程的有效长度为4~6m，若管子太长，管中间会向下弯曲，使环形中的流体分布不均匀。

图4-35 蛇管的形状图4-36 喷淋式换热器1―弯管2―循环泵3―控制阀图4-37 套管式换热器套管换热器结构简单，能承受高压，应用方便（可根据需要增减管段数目）。

特别是由于套管换热器同时具备总传热系数大、传热推动力大及能够承受高压强的优点，在超高压生产过程（例如操作压力为300MPa的高压聚乙烯生产过程）中所用的换热器几乎全部是套管式。

1.方案确定选择换热器的类型浮头式换热器：主要特点是可以从壳体中抽出便于清洗管间和管内。

管束可以在管内自由伸缩不会产生热应力。

1.1 换热面积的确定根据《化工设备设计手册》选择传热面积为 400m 21.2 换热管数N 的确定我国管壳式换热器常用碳素钢、低合金钢钢管，其规格为φ19× 2、φ25× 2.5、φ32× 3、φ38 × 3、φ57 × 3.5 等，不锈钢钢管规格为φ19 × 2、φ25 × 2、φ32 × 2、φ38 × 2.5、φ57 × 2.5。

换热管长度规格为1.0、1.5、2.0、2.5、3.0、4.5、6.0、7.5、9.0m 等。

换热器换热管长度与公称直径之比，一般在 4～25 之间，常用的为 6～10。

管子的材料选择应根 据介质的压力、温度及腐蚀性来确定。

选用32×3mm 的无缝钢管，材质为 0Cr18Ni9，管长为 6000mmn=A/πd 0L 3-5式 3-5：n —换热管数 A —换热面积m 2d0—换热管外径mm L —换热管长度mm故 -3-3400n==6133.1432600010⨯⨯10⨯⨯根表1.1 拉杆直径 /mm表1.2 拉杆数量换热器公称直径DN/mm400＜d400≤d＜700700≤d＜900900≤d＜2600 44810拉杆需 10根。

1.3 换热管的排布与连接方式的确定换热管排列形式如图 3.1 所示。

换热管在管板上的排列形式主要有正三角形、正方形和转正三角形、转三角形。

正三角形排列形式可以在同样的管板面积上排列最多的管数，故用的最为广泛，但管外不易清洗。

为便于管外便于清洗可以采用正方形或转正方形的管束。

换热管中心距要保证管子与管板连接时，管桥有足够的强度和宽度。

管间需要清洗时还要留有进行清洗的通道。

换热管中心距宜不小于 1.25 倍的换热管的外径。
