A320机型灯光系统培训

  • 格式：ppt
  • 大小：11.91 MB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

A320照明系统ppt课件

A320照明系统ppt课件

2.灯光布局
A320
A320
A320
电子舱、货舱照明
A320
四、外部灯光
1.组成
外部照明包括： ① 航行灯 ② 着陆灯 ③ 跑道脱离灯 ④ 起飞和滑行灯 ⑤ 航徽灯 ⑥ 防撞灯 ⑦ 机翼和发动机照明灯
外部照明由头顶板上的开关控制
2.灯光布局
防撞灯
机翼照明灯
跑道脱离灯
航行灯
着陆灯
起飞和滑行灯
2.灯光布局
2.灯光布局
A320
五、应急照明
1.组成
应急照明系统包括：
地板应急逃生路径标识系统(逃生路径和出口标识) 舱顶应急灯 出口(EXIT)标志 盥洗室辅助灯 机翼上方逃生路线照明 逃生滑梯照明
2.布局
A320
A23.2布0 局
A320
A320
A320飞机照明系统
一、概述
主要由以下几部分组成： －机内照明（驾驶舱照明、客舱照明、电子舱、货 舱照明） －机外部照明 －应急照明二、驾驶舱Fra bibliotek明A320
A320
三、客舱灯光
1.组成
客舱照明包括：
① 出口标志灯 ② 天花板灯 ③ 乘客阅读灯 ④ 系好安全带、禁止吸烟灯 ⑤ 乘客呼叫灯 ⑥ 侧墙灯

【空客A320培训PPT课件】灯光系统总结

【空客A320培训PPT课件】灯光系统总结
可被设定到亮，暗或断 开位来控制顶灯的亮度。
顶板内置灯旋钮
灯光
选择任何黄色按键来复习。
MENU 总结
信号牌灯选择器
4/35
备用罗盘开关
内部灯面板
顶灯选择器
顶板内置灯旋钮
灯光
选择任何黄色按键来复习。
信号牌灯选择器
信号牌灯选择开关提供 亮度调节（亮或暗）并可 用来测试所有的驾驶舱信 号牌灯。
在测试位，所有的信号 牌灯亮并且所有的液晶显 示指示8。
灯光
MENU 总结
22/35
频闪灯开关
控制三个白色频闪灯的 操作。
频闪灯开关有三个位置: 接通，断开和自动。
自动位使频闪灯在飞机 离地后自动亮起来。
外部灯面板 (第2部分)
导航灯开关
左和右着陆灯选择器
选择任何黄色按键来复习。
灯光
MENU 总结
23/35
频闪灯开关
外部灯面板 (第2部分)
导航灯开关
灯光
中央操纵台泛光灯旋钮
控制操纵台泛光灯的亮 度。
选择任何黄色按键来复习。
MENU 总结
9/35
主面板和中央操纵台内置灯旋钮
控制主面板和操纵台内
置灯光的亮度。
主面板仪表
中央操纵台灯光面板
和中央操纵台灯光面板
主面板泛光灯旋钮
灯光
中央操纵台泛光灯旋钮
选择任何黄色按键来复习。
MENU 总结
10/35
FCU灯光
机翼灯开关
控制两个机翼灯的操作。
跑道转弯灯开关
灯光
选择任何黄色按键来复习。
MENU 总结
机头灯开关
19/35
信标灯开关
外部灯面板 (第1部分)

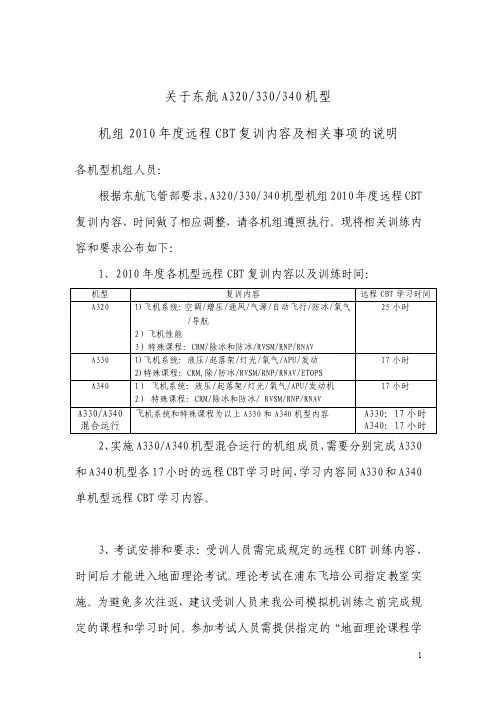

关于东航a320330340机型-上海东方飞行培训有限公司

关于东航a320330340机型-上海东方飞行培训有限公司

关于东航A320/330/340机型机组2010年度远程CBT复训内容及相关事项的说明各机型机组人员：根据东航飞管部要求，A320/330/340机型机组2010年度远程CBT 复训内容、时间做了相应调整，请各机组遵照执行。

现将相关训练内容和要求公布如下：1、2010年度各机型远程CBT复训内容以及训练时间：2、实施A330/A340机型混合运行的机组成员，需要分别完成A330和A340机型各17小时的远程CBT学习时间，学习内容同A330和A340单机型远程CBT学习内容。

3、考试安排和要求：受训人员需完成规定的远程CBT训练内容、时间后才能进入地面理论考试。

理论考试在浦东飞培公司指定教室实施。

为避免多次往返，建议受训人员来我公司模拟机训练之前完成规定的课程和学习时间。

参加考试人员需提供指定的“地面理论课程学号”参加考试，个人“地面理论学号”可在CBT远程教学系统页面左侧获得。

理论考试为50题选择题，成绩达到80分（含）以上为合格。

4、学习时间记录：远程CBT系统对受训人员所学科目和时间作为训练依据并自动记录，如十分钟内电脑没有任何操作，相应计时将停止。

个人总学习时间实时显示在CBT远程教学系统页面左侧。

5、训练证明发放：受训人员合格完成规定的训练科目和时间后，请及时到上海飞培公司“训练证书发放处”领取。

6、联系电话：训练标准部：50480099－5421市场部（训练计划）：50480099－5141 /5135信息管理部（远程CBT技术支持）：50480099-7219上海东方飞行培训有限公司二O一O年七月二十二日经办人：周恩泉联系电话：50480099－5421 _______________________________________________________________________________。

A320II级培训(33)灯光

A320II级培训(33)灯光

东航江苏培训中心
�
客舱灯光控制原理
控制元件：FAP、CIDS内的DIRECTOR(两个），DEU若干。 控制信号从FAP发送到DIR，DIR把信号发送到DEU，DEU 控制终端灯组件。 DEU控制阅读灯和乘务员区域照明灯测试。
� �
�
东航江苏培训中心
客舱灯光系统工作原理图
东航江苏培训中心
�
在PTP 上测试阅读灯和乘务员照明灯
东航江苏培训中心
33-5 应急灯光
33-5-1概述 � 照明区域：
◆客舱及出口区域 ◆每个旅客舱门出口 ◆应急撤离路径 ◆厕所 ◆应急出口
东航江苏培训中心
�
� �
应急灯光分类：
客舱应急照明灯光：位于客舱通道顶板上。 出口指示灯：三种类型。
� 墙出口标志（WALL MOUNTED EXIT MARKET SIGN）：
� 注意：当CIDS上电后，FAP点亮,顶灯和窗灯及进口灯自 动点亮，亮度为100%。 � 当MAIN OFF点亮后，顶灯和窗灯及进口灯全灭，厕所灯、乘务 员照明灯，阅读灯也熄灭。 � 出口区域亮度调节按钮，分别代表100％、50％、10％亮度。 � 按压持续1秒，按钮灯灭，同时出口区域灯灭。 � 当发动机运转且驾驶舱门处于开位时，左前进口灯自动 调节到 DIM2，亮度为10%。 � 在MAIN OFF按钮被选择后，直接按压亮度调节按钮。
■备用罗盘灯:提供备用罗盘整体背景照明. ■按钮通告灯:防眩目灯。所有的通告灯都可以测试.
东航江苏培训中心
顶灯
操纵台和地灯
中央设备照明灯
东航江苏培训中心
阅读灯
设备和仪表背景灯
东航江苏培训中心
33-1-2驾驶舱灯光控制
� �

A320机型培训课件25章(设备)

A320机型培训课件25章(设备)
湿厨房接口：
饮用水接口、废水排放口。 气源接口、排气接口。 电源接口。
拆装厨房注意事项：
拔相应的跳开关，清空储物箱，排空水。
东航江苏培训中心
15
客舱设备
东航江苏培训中心
厕所
复合材料组成，顶板、侧板、地板组成一个整体。
下部连接是四个硬连接点或四个轨道连接点。
上部连接：一个顶部连接点，一个后部连接点。
驾驶舱设备
东航江苏培训中心
手动调节：标有V的手柄，扳动可控制座椅上下升降
。
标有H的手柄，扳动可以控制座椅前
后左右
水平移动。
电动调节：两个按钮，分别控制升降和水平移动。
椅背调节：标有R的手柄，调节椅背的倾斜度。
腰部调节：两个旋钮，三角形和圆形。
3
驾驶舱设备
东航江苏培训中心
扶手：
• 靠近中央操纵台的扶手可拉起到竖直且折到椅
东航江苏培训中心
29
货舱设备
东航江苏培训中心
30
货舱设备
东航江苏培训中心
31
25-4应急设备
驾驶舱应急设备：
逃离绳索，2根 手提灭火瓶1个
防烟面罩1个 防火手套1付 消防斧1个 救生衣，4个 急救药箱1个 氧气面罩4个 应急手电2个
东航江苏培训中心
32
应急设备
东航江苏培训中心
33
应急设备
东航江苏培训中心
客舱布局：客舱座椅的数量和位置的设置。
A320：两级客舱布局，经济舱150个座椅，公 务舱 8个座椅。共158个座椅。
A319：两级客舱布局，经济舱112个座椅，公务舱8 个座椅。共120个座椅。
A321：两级客舱布局，经济舱156个座椅，公务舱 20个座椅。共176个座椅。

A320照明系统

A320照明系统
A320飞机照明系统
一、概述 主要由以下几部分组成： －机内照明（驾驶舱照明、客舱照明、电子舱、货 舱照明） －机外部照明 －应急照明
二、驾驶舱照明
A320
A320
三、客舱灯光 1.组成
客舱照明包括：
① 出口标志灯
② 天花板灯
③ 乘客阅读灯 ④ 系好安全带、禁止吸烟灯 ⑤ 乘客呼叫灯 ⑥ 侧墙灯
2.灯光布局
A320
A320
A320
电子舱、货舱照明
A320
四、外部灯光
1.组成
外部照明包括： ① ③ ④ ⑤ ⑥ ⑦ 航行灯 跑道脱离灯 起飞和滑行灯 航徽灯 防撞灯 机翼和发动机照明灯
外部照明由头顶板上的开关控制
② 着陆灯
Hale Waihona Puke 2.灯光布局防撞灯 机翼照明灯
跑道脱离灯
着陆灯 航行灯
起飞和滑行灯
2.灯光布局
2.灯光布局
A320
五、应急照明 1.组成
应急照明系统包括：
地板应急逃生路径标识系统(逃生路径和出口标识) 舱顶应急灯 出口(EXIT)标志 盥洗室辅助灯 机翼上方逃生路线照明
逃生滑梯照明
2.布局
A320
A320
2.布局
A320
A320

2-119-2 灯光系统的一般维护培训【ME精品 培训讲义】

2-119-2 灯光系统的一般维护培训【ME精品 培训讲义】

基础知识
阅读灯
基础知识
旅客信号灯
基础知识
厕所灯、信号灯
基础知识
旅客呼叫灯
基础知识
厕所呼叫灯
基础知识
厨房灯
基础知识
勤务灯光
1.货舱和勤务舱灯提供了维修人员和地面人员的照明。 2.在以下地方有勤务灯：
A. 前设备舱； B. 电子设备舱； C. 左空调舱 D. 右空调舱 E. 后附件舱(48段内部) F. APU舱 G. 尾椎舱.
基础知识
驾驶舱灯光
基础知识
驾驶舱灯光
1.主警告和注意灯位于P7遮光板上。 2.两个MASTER CAUTION灯是琥珀色的，任何时候只要任
一个信号灯点亮，这两个主警告灯就会点亮。这些 灯是按压复位的，按压会使主警告灯和信号灯熄灭。 3.信号灯是两组琥珀色灯，每组六个灯。灯亮说明相应 的系统有故障。按压任一信号灯来测试所有的信号 灯和主警告灯。 4.如果探测到故障, 相应的信号灯和两个主警告灯会点 亮。按压任一主警告灯都可以使这些灯熄灭。 5.按压任一信号灯组，可以使有指示系统故障的信号灯 恢复点亮。
基础知识
客舱灯光
基础知识
入口灯
基础知识 入口灯
基础知识
天花板灯
• 对于应急指示采用荧光条构型的飞机，天花板灯的正常率涉及 MEL。
基础知识
窗户灯
• 通常一个镇流器组件为两个相邻的 日光灯管供电。如果两个相邻的日光 灯失效或闪动，可能是镇流器故障； 如果仅有一个日光灯不亮，可能是灯 管问题。
2.仪表和面板灯的电源来自1号或2号28伏交流汇流条。
基础知识
驾驶舱灯光
1.指示灯为飞行和维护人员显示飞机系统状态。 2.每种类型指示灯组件均有按压测试电路，用以测试灯

【空客A320培训PPT课件】飞行正常操作A

【空客A320培训PPT课件】飞行正常操作A
请选择任一俯仰配平手轮。
正常操纵
MENU 正常操作（A）
26/63
起飞配平通过使用配平手轮人工设定。 在配平手轮旁边的标尺上指示俯仰配平量 。 起飞配平必须在绿色范围之内。
不， 单击任一俯仰配平手轮。
正常操纵
MENU 正常操作（A）
27/63
起飞配平通过使用配平手轮人工设定。 在配平手轮旁边的标尺上指示俯仰配平量
MENU 正常操作（A）
7/63
正常操纵
在发动机启动后，通过拉出减速板手柄使 地面扰流板待命。
请提起减速板手柄…
MENU 正常操作（A）
8/63
正常操纵
在发动机启动后，通过拉出减速板手柄使 地面扰流板待命。
不，单击减速板手柄…
MENU 正常操作（A）
9/63
正常操纵
在发动机启动后，通过拉出减速板手柄使 地面扰流板待命。
正常操纵
MENU 正常操作（A）
15/63
正常情况下，在滑行期间将出现起飞备忘信息。出于训练的目的 ，现在我们就把它显示出来。 襟翼必须调定至起飞位置（1+F，2或3），在襟翼伸出期间，我们 看一下它们在E/WD上的指示。 为了放襟翼，必须把襟翼手柄的下部提起，然后放至所需位置。例 如，我们这里选择襟翼3位。
在飞机的每一侧都应作相同的 检查。
正常操纵
MENU 正常操作（A）
3/63
在驾驶舱准备期间，涉及飞行操 纵系统的唯一内容是保证所有飞行 控制计算机处于灯灭状态。
正常操纵
MENU 正常操作（A）
4/63
琥珀色坡度保护指示器
正常操纵
注意，在发动机启动前，PFD上的 坡度保护指示显示为琥珀色。
由于没有液压，侧杆不工作，所以 移动侧杆时操纵面不会偏转。

【空客A320培训PPT课件】空调正常操作

【空客A320培训PPT课件】空调正常操作

空调
MENU 正常操作
26/69
空调
MENU 正常操作
27/69
空调
MENU 正常操作
28/69
空调
MENU 正常操作
29/69
空调
MENU 正常操作
30/69
注意：
由于有了引气，FAULT灯熄灭了。 空调流量活门已打开， 空调流量已增加， 旁通活门在移动， 到混合室的供气线路已连上。
空调
注意： PACK1按钮上的琥珀色FAULT灯。 控制活门的指示从绿色变为琥珀色。 两个琥珀色指示出现，这是因为PACK1接通，但是 没有引气供应。
不，压下PACK2按钮去打开PACK2。
空调
MENU 正常操作
13/69
注意： PACK1按钮上的琥珀色FAULT灯。 控制活门的指示从绿色变为琥珀色。 两个琥珀色指示出现，这是因为PACK1接通，但是 没有引气供应。
空调
MENU 正常操作
33/69
两个空调组件已工作。让我们看一下空调系统的温 度调节。这最好在ECAM COND页面上看。
不，在ECP上压下COND按钮将出现ECAM COND 页面。
空调
MENU 正常操作
34/69
空调
MENU 正常操作
35/69
空调
MENU 正常操作
36/69
仔细观察指示，尤其要注意： 区域温度 和管道进口温度。
不，使用APU BLEED按钮打开APU引气。
空调
MENU 正常操作
23/69
空调
MENU 正常操作
24/69
空调
MENU 正常操作
25/69
注意：
APU活门指示变成绿色的接通线。

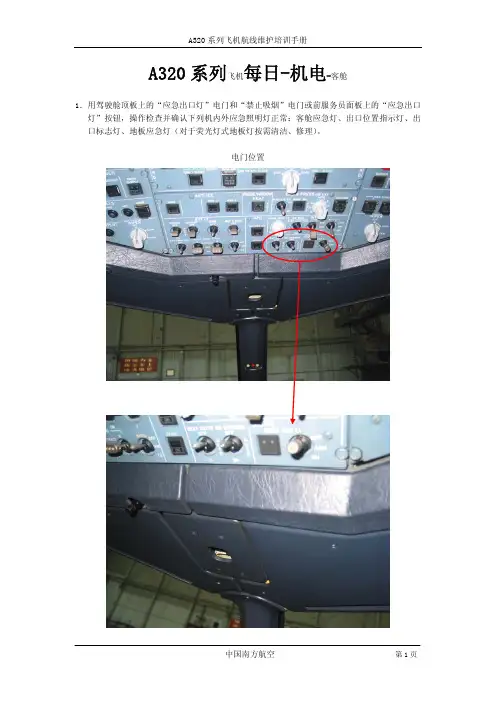

A320每日客舱

A320每日客舱

A320系列飞机每日-机电-客舱1．用驾驶舱顶板上的“应急出口灯”电门和“禁止吸烟”电门或前服务员面板上的“应急出口灯”按钮，操作检查并确认下列机内外应急照明灯正常：客舱应急灯、出口位置指示灯、出口标志灯、地板应急灯（对于荧光灯式地板灯按需清洁、修理）。

电门位置2．确保手提氧气瓶固定牢固，充气接口有防尘盖，压力不低于1800psi，氧气面罩在位且清洁。

环境温度与气瓶压力对照表37.8 35 32.2 29.426.723.921.118.315.6 12.8 10 环境温度℃1935 1910 1890 187018501825180017751750 1730 1710气瓶压力PSI当气温异常上升，使气瓶压力达到2700psi－3000psi时，气瓶会自动释压。

温度与压力对照表如下手提氧气瓶位置：对于飞机001-050手提氧气瓶手提氧气瓶手提氧气瓶手提氧气瓶对于飞机051-053，054-099，205-249，101-104，113-199，251-299手提氧气瓶手提氧气瓶手提氧气瓶手提氧气瓶对于飞机105-112，201-204手提氧气瓶手提氧气瓶手提氧气瓶手提氧气瓶行李架上的手提氧气瓶行李架上的手提氧气瓶手提氧气瓶手提氧气瓶手提氧气瓶行李架上的手提氧气瓶手提氧气瓶手提氧气瓶3．检查手提灭火瓶固定牢固，瓶体没有损伤的迹象，保险铅封完好，压力指示在绿区。

检查称重标签和水压测试和/或翻修标签的有效日期，如果剩余不足7天则更换它们。

注： 手提灭火瓶称重每年1次。

ARCC决议。

注： 灭火瓶可现场称重或送回车间称重。

压力指示4．检查保护性呼吸设备或防烟面罩在位，包装及封严良好。

防烟面罩位置：对于飞机001-050行李架上的防烟面罩防烟面罩防烟面罩对于飞机051-053行李架上的防烟面罩防烟面罩防烟面罩对于飞机054-099，205-249防烟面罩防烟面罩防烟面罩对于飞机101-104，113-199，251-299，201-204防烟面罩行李架上的防烟面罩防烟面罩行李架上的防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩防烟面罩5．检查机上急救包（3个）在位，封印完好，检查急救包的有效期。

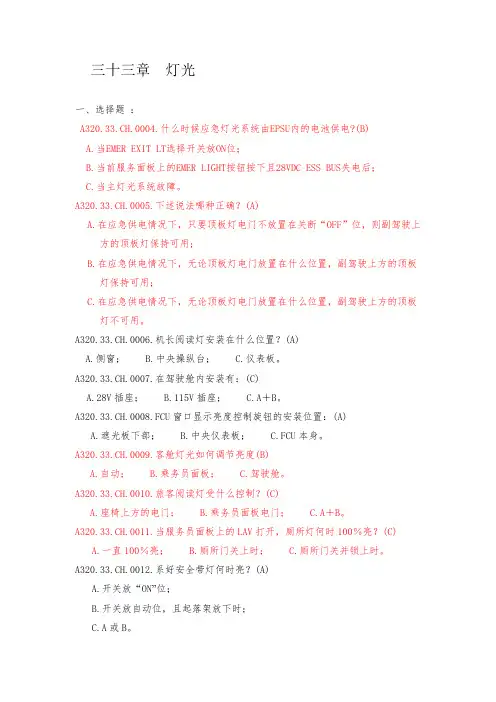

A320飞机灯光系统题库

A320飞机灯光系统题库

三十三章灯光一、选择题：A320.33.CH.0004.什么时候应急灯光系统由EPSU内的电池供电?(B)A.当EMER EXIT LT选择开关放ON位；B.当前服务面板上的EMER LIGHT按钮按下且28VDC ESS BUS失电后；C.当主灯光系统故障。

A320.33.CH.0005.下述说法哪种正确？(A)A.在应急供电情况下，只要顶板灯电门不放置在关断“OFF”位，则副驾驶上方的顶板灯保持可用；B.在应急供电情况下，无论顶板灯电门放置在什么位置，副驾驶上方的顶板灯保持可用；C.在应急供电情况下，无论顶板灯电门放置在什么位置，副驾驶上方的顶板灯不可用。

A320.33.CH.0006.机长阅读灯安装在什么位置？(A)A.侧窗；B.中央操纵台；C.仪表板。

A320.33.CH.0007.在驾驶舱内安装有：(C)A.28V插座；B.115V插座；C.A＋B。

A320.33.CH.0008.FCU窗口显示亮度控制旋钮的安装位置：(A)A.遮光板下部；B.中央仪表板；C.FCU本身。

A320.33.CH.0009.客舱灯光如何调节亮度(B)A.自动；B.乘务员面板；C.驾驶舱。

A320.33.CH.0010.旅客阅读灯受什么控制？(C)A.座椅上方的电门；B.乘务员面板电门；C.A＋B。

A320.33.CH.0011.当服务员面板上的LAV打开，厕所灯何时100％亮？(C)A.一直100％亮；B.厕所门关上时；C.厕所门关并锁上时。

A320.33.CH.0012.系好安全带灯何时亮？(A)A.开关放“ON”位；B.开关放自动位，且起落架放下时；C.A或B。

A320.33.CH.0013.客舱高度过大时，禁止吸烟灯：(B)A.闪亮；B.常亮；C.保持原状态。

A320.33.CH.0014.APU舱的灯光：(B)A.常亮；B.受APU舱电门控制；C.受驾驶舱电门控制。

A320.33.CH.0015.空调舱照明依靠(B)A.空调舱着明灯；B.空调舱由一个28V直流供电的插座提供便利照明；C.A＋B。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.1
R01
• 转弯灯 • Runway Turnoff Lights － 提供跑道或滑行道两侧的照明。
.1
R01
RWY TURN OFF
.1
R01
.1
R01
.1
R01
• 机翼照明灯
• Wing and Engine Scan Lights － 提供机翼前缘和发动机进气口的照明，在
飞行中可检查这两个区域是否结冰。
.1
R01
.1
R01
.1
R01
.1
R01
• 导航灯 • Navigation Light － 标明飞机的位置以及飞机运动轨迹。
（注：左红，右绿，尾白）
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
• 着陆灯 • Landing Lights － 飞机夜间着陆时提供跑道照明。
.1
• 应急供电组件（EPSU） 将28VDC转换成6VDC，向各种应急灯供电。 EPSU内有6VDC电池，主电源失效时该电 池向应急灯供电。
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
维护注意• 更换闪光Fra bibliotek时，拔开跳开关后10分钟后才 能工作，等闪光灯供电组件内的电容完全 放电结束，否则高压会对人员有伤害。
R01
.1
R01
.1
R01
.1
R01
• 防撞/信标灯，闪光灯 • Anticollision/Beacon Lights • strobe lights － 在空中或地面提供闪光信号，防止相撞。
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
.1
R01
.1
R01
4.乘务员区域 乘务员阅读灯 厨房工作台灯
.1
R01
.1
R01
4、货舱和服务舱灯光
• 货舱口装载灯 • 货舱内顶板处的日光灯 • 在每个电子舱以及APU舱，机轮舱内有圆
顶灯，提供工作区域照明。
.1
R01
.1
R01
.1
R01
.1
R01
5、应急灯光
在主照明系统失效时或应急情况下提供照明。
3)禁止吸烟灯和系好安全带灯
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
2.登机口照明
由安装在登机口处的日光灯管提供。日光灯 可亮度调节（全亮，50%，10%）
.1
R01
.1
R01
3.厕所照明 一根日光灯灯管。 一组卤素灯 与门锁销相连的微动电门。
（注：锁好门锁，日光灯亮度增强，两个卤 素灯全亮）。
A320机型熟悉课程
33章 灯光
.1
R01
1、外部灯光 2、驾驶舱灯光 3、客舱灯光 4、货舱和服务舱灯光 5、应急灯光
.1
R01
1、外部灯光
• 滑行灯和起飞灯 • Taxi and Takeoff Lights － 提供跑道和滑行道照明。
.1
R01
TAKE OFF TAXI
.1
R01
.1
R01
R01
• 标志灯 • Logo Lights － 提供垂尾上航空公司标志的照明。
.1
R01
.1
R01
.1
R01
2、驾驶舱灯光
25VU
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
111VU
.1
R01
.1
R01
.1
R01
112VU
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
.1
R01
3、座舱灯光
座舱照明区域包括： 1.乘客座舱区域 2.登机口 3.厕所 4.乘务员区域
.1
R01
1.乘客座舱区域 1)全面照明：
由装在座舱内从前到后的四条日光灯带提 供。日光灯可亮度调节（全亮，50%， 10%） 2)乘客阅读灯 位于每个乘客座椅上方。
.1
R01
