硬件设计方案在当今科技发展迅速的时代,硬件设计是一个非常重要的领域。
无论是手机、电脑、智能家居还是工业设备,都需要依靠优秀的硬件设计来实现功能。
本文将探讨硬件设计方案的重要性以及一些常见的设计原则。
一、硬件设计方案的重要性硬件设计方案是整个产品的基石,它不仅决定了产品的性能和可靠性,还关系到产品的成本和制造周期。
一个良好的硬件设计方案能够提高产品的功能实现效率,降低制造成本,增加竞争力。
首先,硬件设计方案直接决定了产品的性能。
一个合理的硬件设计方案能够提供稳定可靠的性能,满足用户需求。
例如,在智能手机的设计中,硬件方案需要考虑到处理器的选择、内存容量和屏幕分辨率等因素,以确保手机具备流畅的使用体验和卓越的图像质量。
其次,硬件设计方案还关系到产品的制造成本和周期。
一个优秀的硬件设计方案能够简化生产过程,减少零部件的数量和复杂度,从而降低了制造成本和制造周期。
同时,合理选择组件和采购策略也能够使得材料成本降低。
这对于企业来说是非常重要的,因为制造成本低廉的产品能够在市场上获得更大的竞争优势。
二、硬件设计方案的设计原则1. 充分考虑用户需求硬件设计方案应该始终围绕用户需求展开。
了解用户的使用习惯和需求,并根据这些信息进行硬件设计。
例如,在设计一款智能家居产品时,要考虑到用户对于便利和安全的需求,并将这些需求融入到硬件设计中。
2. 简化设计,降低成本良好的硬件设计应该尽量简化,减少不必要的组件和线路,降低产品制造成本。
在设计过程中,要综合考虑性能、成本和制造工艺。
例如,可考虑使用集成芯片,以减少部件数量和尺寸。
3. 提高可靠性和稳定性硬件设计方案需要考虑产品的可靠性和稳定性。
要做好充分的测试和调试工作,确保产品在各种环境下都能够正常工作。
例如,在工业设备的设计中,要考虑到耐用性和抗干扰能力,以保证设备在恶劣环境下的长期稳定运行。
4. 考虑可维护性和易升级性一个优秀的硬件设计方案应该具备可维护性和易升级性,方便用户维修和升级。
硬件方案设计摘要:硬件方案设计是指在产品开发阶段,对于硬件系统的设计和实现进行规划和细化的过程。
本文将介绍硬件方案设计的步骤,以及其中涉及的关键技术和注意事项。
通过合理的硬件方案设计,可以提高产品的性能和可靠性,降低成本和功耗,并满足用户的需求。
一、引言硬件方案设计是产品开发过程中的重要环节,它涉及到硬件系统的整体架构、电路设计、部件选型以及其他相关内容。
通过合理的硬件方案设计,可以实现产品的功能需求,并满足性能、可靠性、成本和功耗等方面的要求。
二、硬件方案设计的步骤硬件方案设计一般分为以下几个步骤:1. 确定功能需求:根据产品的应用场景和用户需求,明确产品的功能需求,包括输入输出接口、信号处理、数据存储等方面。
2. 硬件系统架构设计:根据功能需求,设计硬件系统的整体架构,包括硬件模块之间的连接和通信方式,以及系统的总体性能和可扩展性等。
3. 电路设计:根据硬件系统架构,设计各个硬件模块的电路,包括传感器、处理器、存储器、通信模块等。
在电路设计过程中,需要考虑电路的稳定性、抗干扰能力和功耗等方面。
4. 部件选型:根据电路设计,选择适合的电子元器件和部件,包括芯片、电容、电感、晶振等。
在选择部件时,需考虑性能、可靠性、成本以及供应链情况。
5. 硬件原理图设计:根据电路设计和部件选型,绘制硬件原理图,明确各个电子元器件之间的连接关系和电气特性。
6. PCB设计:依据硬件原理图,设计板级电路板(PCB),包括布局、走线、安全间距等。
在PCB设计过程中,需考虑信号完整性、电磁兼容性、散热等因素。
7. 硬件测试和验证:制作样机,进行硬件测试和验证,包括电路功能、性能、稳定性和可靠性等方面。
根据测试结果,及时调整和改进设计。
8. 产品制造和量产:根据硬件方案设计,进行产品制造和量产,并进行质量控制和测试。
确保产品的稳定性和可靠性,并满足市场需求。
三、硬件方案设计的关键技术和注意事项1. 电路设计技术:熟练掌握电路设计软件,对于各种电子元器件的特性和使用方法有深入了解。
硬件设计方案硬件设计方案是指在产品研发过程中,对于硬件方面的设计与选择的方案。
一个好的硬件设计方案需要考虑到产品的功能要求、性能要求、制造成本、可靠性等多个方面。
下面是一个硬件设计方案的简要描述:硬件设计方案的首要任务是明确产品的功能要求。
根据产品的用途和需求,确定硬件设计的基本框架和核心模块。
例如,如果是一个智能家居产品,核心模块可能包括处理器、通信模块、传感器等等。
在选择硬件模块时,需要考虑到产品的性能要求。
根据产品功能的要求,选择合适的处理器、存储器、传感器等硬件模块。
同时要保证这些模块之间的兼容性和稳定性,以确保整个系统的性能表现。
制造成本也是硬件设计方案中需要考虑的重要因素之一。
要根据产品的定位和目标用户的需求,合理选择硬件模块的品牌、型号和供应商,以降低成本。
同时,在设计硬件电路时也要尽量减少元器件的使用量和功耗,以降低制造成本和产品的能耗。
在硬件设计方案中,还需要考虑产品的可靠性。
通过合理选择硬件模块和设计电路,确保产品在各种工作环境和条件下都能正常工作,并且长时间运行稳定可靠。
同时还需要考虑产品的可维护性和升级性,以方便用户进行维护和功能升级。
最后,在硬件设计方案中还需要考虑产品的外观设计和用户体验。
通过对产品外观的设计和材料的选择,使产品具有良好的外观和质感,以提升用户的使用体验和产品的市场竞争力。
综上所述,硬件设计方案需要综合考虑功能要求、性能要求、制造成本、可靠性和用户体验等多个方面,在这些方面做出合理的选择和设计,以实现一个功能完备、性能稳定、价格合理的硬件产品。
这需要通过充分的市场调研、技术储备和团队协作来完成。
硬件方案设计:创造未来科技的基石在现代科技高速发展的时代,成为了创造未来科技的基石。
无论是智能手机、电脑、智能家居设备还是机器人等,都离不开一个完善的。
本文将深入探讨的重要性以及其中的关键因素。
一、的重要性是将软件和硬件相结合的过程,它的目标是将一种理念或想法转化为具体的物理设备。
在现代高科技产业中,是不可或缺的一环。
首先,直接影响着产品的功能和性能。
优秀的能够确保产品在使用过程中稳定可靠、性能出色。
例如,一款智能手机的需要充分考虑其处理器性能、电池续航能力、摄像头品质等因素,以满足用户对功能和性能的要求。
其次,对于产品的外观设计和用户体验至关重要。
一款外形美观、易于操作的产品能够提高用户的满意度,并增加产品的市场竞争力。
因此,在中,需要将产品的外观设计、人机交互等因素充分考虑进去。
最后,对产品的生产和成本也有着直接的影响。
一个合理的能够降低产品的生产成本,提高生产效率。
例如,在手机的中,选择适合的供应商、合理配置元件等都能够减少成本开支。
二、的关键因素1. 硬件选型和架构设计硬件选型和架构设计是的基础。
在进行选型时,需要根据产品的需求和定位选择合适的芯片、传感器、连接器等硬件元件。
而架构设计则是围绕选用的硬件元件来构建整体硬件系统,需要考虑其功能划分、接口设计等。
2. 电路设计电路设计是的核心环节之一。
它涉及到信号处理、功耗控制、噪声抑制等诸多问题。
一个优秀的电路设计能够确保信号的传输质量和电路的稳定性。
在进行电路设计时,需要充分考虑信号的抗干扰能力、功耗优化等因素。
3. PCB设计PCB设计是将电路设计转化为物理实物的过程。
在进行PCB设计时,需要根据电路的功能和布局进行合理布线、优化地面、进行EMC设计等,以确保电路的工作正常并满足相关要求。
4. 机械设计机械设计与紧密相连。
它包括产品外观设计、结构设计等方面。
在机械设计中,需要将硬件元件与产品外壳、接口等进行合理组合,以实现产品的外观美观、结构稳固。
硬件设计方案书硬件设计方案书一、项目背景随着科技的迅速发展,硬件设备在各个领域都有广泛的应用。
本项目旨在设计一种新型的硬件设备,以满足用户对高性能和高效能设备的需求。
二、项目内容本项目拟设计一种具有高性能和高效能的硬件设备,包括主板、处理器、内存、显示器和输入设备等。
1. 主板:选择高品质的主板,具备稳定的性能和高速的数据传输能力。
2. 处理器:选择高性能的处理器,能够快速处理各种复杂的计算任务。
3. 内存:选择容量较大的内存,能够满足用户对多任务处理的需求。
4. 显示器:选择高分辨率和显示效果好的显示器,能够提供清晰的图像和视频展示。
5. 输入设备:选择高灵敏度和反应速度快的输入设备,能够方便用户进行各种操作。
三、技术方案1. 主板:选用先进的PCB设计技术,采用多层板设计,增加电路板布置的密度和可靠性。
2. 处理器:选择先进的处理器架构,提供多核心和多线程的处理能力,以提高设备的运行效率。
3. 内存:选择高速的DDR4内存,具备较大的容量和较快的数据传输速度。
4. 显示器:采用高分辨率和高刷新率的显示屏,提供流畅的图像和视频展示效果。
5. 输入设备:选用高精度和高灵敏度的输入设备,为用户提供流畅的操作体验。
四、项目进展计划1. 设计阶段:- 第一阶段:进行市场调研,确定用户需求和产品定位。
- 第二阶段:进行技术研究,选择主要硬件组件和相关技术方案。
- 第三阶段:进行原型设计和验证,优化硬件性能。
2. 制造阶段:- 第一阶段:制作硬件原型,并进行测试和验证。
- 第二阶段:进行批量生产并进行质量控制。
- 第三阶段:完成硬件设备的组装和调试。
五、项目预算本项目的预算约为XXX万元,包括研发费用、制造费用、材料费用、设备采购费用和人员培训费用等。
六、风险评估本项目面临的主要风险包括市场竞争风险、技术风险和供应链风险等。
为减少风险,需要进行充分的市场调研和技术研究,并与合作伙伴建立稳固的供应链关系。
七、项目收益预估预计本项目研发成功后,能够满足用户对高性能和高效能硬件设备的需求,并取得可观的销售收益。
硬件设计方案目录1. 硬件设计方案概述1.1 方案目的1.2 方案范围2. 设计需求分析2.1 功能要求分析2.2 性能要求分析3. 硬件设计流程3.1 硬件设计准备阶段3.2 硬件设计实施阶段4. 设计验证与测试4.1 硬件设计验证4.2 硬件设计测试5. 设计优化与改进5.1 硬件设计优化5.2 硬件设计改进6. 结束语硬件设计方案概述硬件设计方案是指针对特定产品或项目的硬件设计方案。
其主要目的是为了满足产品或项目的需求,确保硬件能够正常稳定地工作。
方案范围涵盖了硬件设计的各个方面,包括电路设计、PCB设计、元器件选型等内容。
设计需求分析在进行硬件设计前,需要进行设计需求分析。
功能要求分析主要是明确硬件需要实现的功能,包括输入输出接口、处理能力等方面。
性能要求分析则是对硬件性能进行评估,包括速度、功耗等指标。
硬件设计流程硬件设计流程包括准备阶段和实施阶段。
在准备阶段,需要进行设计规划、原理图设计等工作。
实施阶段则是将设计方案落实到实际硬件中,包括PCB布局、焊接等工作。
设计验证与测试设计完成后,需要进行设计验证和测试。
设计验证是确保设计方案的正确性和可靠性,测试则是对硬件进行功能性测试,以确保硬件符合设计要求。
设计优化与改进在硬件设计过程中,可能会出现一些问题或不足。
设计优化是指对设计方案进行改进,以提高硬件性能或降低成本。
设计改进则是对已有硬件进行优化,以满足新的需求或标准。
结束语总结硬件设计方案的整个过程,强调设计中的关键点和注意事项。
希望通过不懈努力和改进,能够设计出更加优秀和稳定的硬件产品。

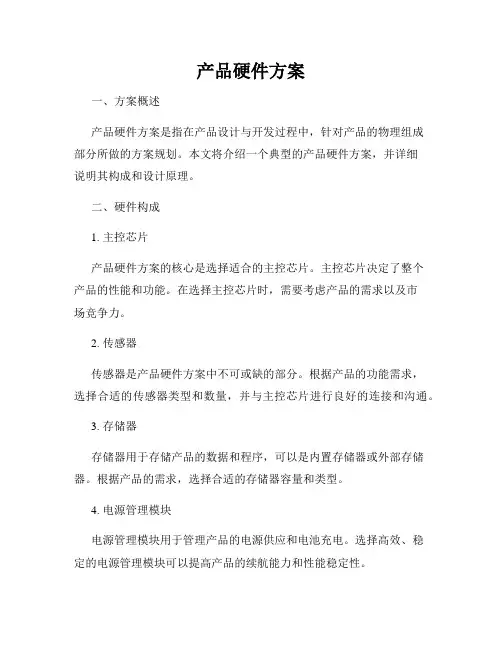

产品硬件方案一、方案概述产品硬件方案是指在产品设计与开发过程中,针对产品的物理组成部分所做的方案规划。
本文将介绍一个典型的产品硬件方案,并详细说明其构成和设计原理。
二、硬件构成1. 主控芯片产品硬件方案的核心是选择适合的主控芯片。
主控芯片决定了整个产品的性能和功能。
在选择主控芯片时,需要考虑产品的需求以及市场竞争力。
2. 传感器传感器是产品硬件方案中不可或缺的部分。
根据产品的功能需求,选择合适的传感器类型和数量,并与主控芯片进行良好的连接和沟通。
3. 存储器存储器用于存储产品的数据和程序,可以是内置存储器或外部存储器。
根据产品的需求,选择合适的存储器容量和类型。
4. 电源管理模块电源管理模块用于管理产品的电源供应和电池充电。
选择高效、稳定的电源管理模块可以提高产品的续航能力和性能稳定性。
5. 通信模块如果产品需要进行网络通信,那么选择合适的通信模块非常重要。
根据产品的通信协议和频率需求,选择适合的无线模块或有线模块。
6. 外围设备根据产品的功能需求,可能需要选择一些外围设备,如显示屏、按键、音频模块等。
这些外围设备和主控芯片进行连接,为产品提供更多的功能。
三、设计原理1. 性能与功耗平衡在产品硬件方案的设计过程中,需要平衡产品的性能和功耗。
选择高性能的元器件和优化电路布局,可以提高产品的工作效率和性能,但也可能会增加功耗。
因此,需要进行综合权衡,找到最优的平衡点。
2. 电路板设计产品硬件方案还需要进行电路板设计。
良好的电路板设计能够提高产品的可靠性、稳定性和抗干扰能力。
合理布局元器件和优化信号走线,可以减少干扰和信号损耗。
3. 电磁兼容性产品硬件方案的设计还需要考虑电磁兼容性。
良好的电磁兼容性设计可以减少电磁辐射干扰和电磁敏感性,提高产品在电磁环境下的工作稳定性。
4. 维护和升级性产品硬件方案的设计应该考虑到产品的维护和升级。
良好的设计可以方便维修和升级产品,减少维护成本和提升用户体验。
四、总结产品硬件方案是产品设计与开发过程中至关重要的一部分。
硬件总体设计方案
硬件总体设计方案包括硬件结构设计、硬件模块设计、硬件接口设计和硬件参数设计等方面。
下面就其主要内容进行详细说明。
硬件结构设计:首先,要确定硬件的整体结构,包括主板、CPU、内存、硬盘、显卡、电源等主要硬件组成部分。
在确定硬件结构时,需要充分考虑产品功能和性能要求,并根据实际情况选择合适的硬件组件。
硬件模块设计:硬件模块是构成硬件系统的基本组成单元,需要进行详细的设计和选择。
比如,根据需求选择适当的传感器模块、执行器模块、通信模块等,确保系统可以准确地感知环境、执行指令和与外界进行信息交换。
硬件接口设计:硬件接口是各硬件模块之间的连接方式和通信协议。
在设计硬件接口时,要考虑各模块之间信号的传输速率、稳定性和可靠性等因素,确保硬件系统能够正常工作。
同时,还需要考虑硬件接口的扩展性和兼容性,方便后续对硬件系统进行升级和扩展。
硬件参数设计:硬件参数是指硬件系统的主要性能指标和技术指标。
需要根据产品功能和性能要求,确定合理的硬件参数。
比如,根据需求确定处理器的主频、内存的容量、硬盘的速度等,以及保证系统正常运行所需的电源参数和散热设计等。
综上所述,硬件总体设计方案包括硬件结构设计、硬件模块设
计、硬件接口设计和硬件参数设计等多个方面,需要综合考虑产品需求、功能要求和性能要求等多方面因素。
通过合理的设计,可以确保硬件系统能够满足设计要求,并具有较高的稳定性和可靠性。

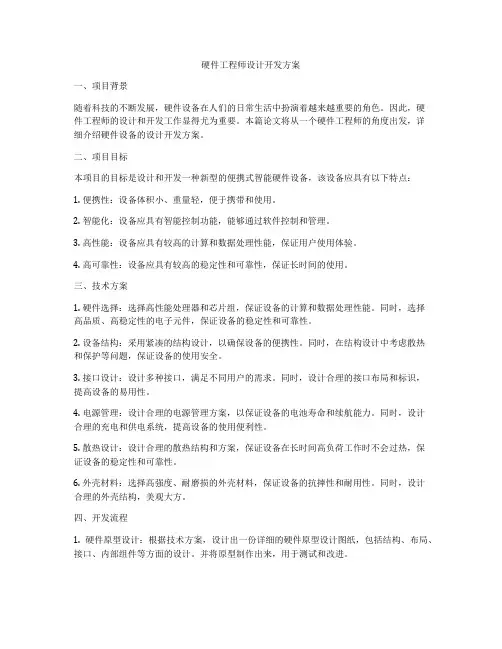

硬件工程师设计开发方案一、项目背景随着科技的不断发展,硬件设备在人们的日常生活中扮演着越来越重要的角色。
因此,硬件工程师的设计和开发工作显得尤为重要。
本篇论文将从一个硬件工程师的角度出发,详细介绍硬件设备的设计开发方案。
二、项目目标本项目的目标是设计和开发一种新型的便携式智能硬件设备,该设备应具有以下特点:1. 便携性:设备体积小、重量轻,便于携带和使用。
2. 智能化:设备应具有智能控制功能,能够通过软件控制和管理。
3. 高性能:设备应具有较高的计算和数据处理性能,保证用户使用体验。
4. 高可靠性:设备应具有较高的稳定性和可靠性,保证长时间的使用。
三、技术方案1. 硬件选择:选择高性能处理器和芯片组,保证设备的计算和数据处理性能。
同时,选择高品质、高稳定性的电子元件,保证设备的稳定性和可靠性。
2. 设备结构:采用紧凑的结构设计,以确保设备的便携性。
同时,在结构设计中考虑散热和保护等问题,保证设备的使用安全。
3. 接口设计:设计多种接口,满足不同用户的需求。
同时,设计合理的接口布局和标识,提高设备的易用性。
4. 电源管理:设计合理的电源管理方案,以保证设备的电池寿命和续航能力。
同时,设计合理的充电和供电系统,提高设备的使用便利性。
5. 散热设计:设计合理的散热结构和方案,保证设备在长时间高负荷工作时不会过热,保证设备的稳定性和可靠性。
6. 外壳材料:选择高强度、耐磨损的外壳材料,保证设备的抗摔性和耐用性。
同时,设计合理的外壳结构,美观大方。
四、开发流程1. 硬件原型设计:根据技术方案,设计出一份详细的硬件原型设计图纸,包括结构、布局、接口、内部组件等方面的设计。
并将原型制作出来,用于测试和改进。
2. 原型测试改进:对硬件原型进行全面测试,包括功能测试、性能测试、可靠性测试等方面。
根据测试结果,及时对原型进行改进和优化。
3. 硬件生产:根据测试通过的硬件原型,提供给生产厂家进行批量生产。
并对生产出来的硬件设备进行质量检测和控制。

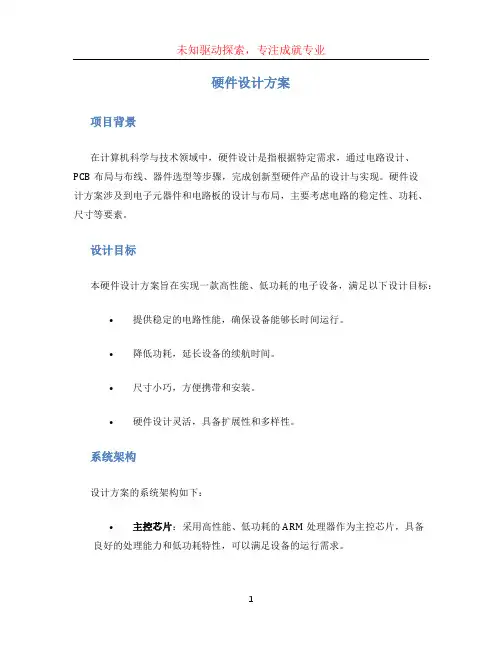

硬件设计方案项目背景在计算机科学与技术领域中,硬件设计是指根据特定需求,通过电路设计、PCB布局与布线、器件选型等步骤,完成创新型硬件产品的设计与实现。
硬件设计方案涉及到电子元器件和电路板的设计与布局,主要考虑电路的稳定性、功耗、尺寸等要素。
设计目标本硬件设计方案旨在实现一款高性能、低功耗的电子设备,满足以下设计目标:•提供稳定的电路性能,确保设备能够长时间运行。
•降低功耗,延长设备的续航时间。
•尺寸小巧,方便携带和安装。
•硬件设计灵活,具备扩展性和多样性。
系统架构设计方案的系统架构如下:•主控芯片:采用高性能、低功耗的ARM处理器作为主控芯片,具备良好的处理能力和低功耗特性,可以满足设备的运行需求。
•电源管理:通过对电源进行管理和优化,降低设备功耗,延长电池寿命,在设备使用时间上提供更长的续航能力。
•存储器:选择高容量、高速度的存储器,用于存储数据和程序。
•传感器:根据设备的功能需求,选择合适的传感器,例如温度传感器、光线传感器等,用于采集环境数据。
•通信模块:集成Wi-Fi、蓝牙等通信模块,实现设备与其他设备或云平台的无线通信。
•外围接口:提供各类外围接口,如USB接口、HDMI接口等,以满足设备的扩展性。
设计流程硬件设计方案的设计流程包括以下几个步骤:1.需求分析:明确设备的功能需求和性能指标,进行初步的系统框架设计。
2.电路设计:根据系统框架设计,选取合适的芯片和电子元器件,进行电路设计和布局。
在设计过程中,需要考虑电路的稳定性、功耗等因素。
3.PCB设计与布线:根据电路设计结果,进行PCB(Printed Circuit Board)布局与布线。
合理布局电路板,确保信号传输畅通,减小电磁干扰。
4.器件选型与采购:根据电路设计和PCB布局结果,选取合适的电子元器件,并进行采购。
5.样机制作:根据PCB布局与布线结果,制作硬件样机。
通过测试和调试,验证硬件设计的稳定性和可靠性。
6.验证与调试:对硬件样机进行功能验证和调试,确保设备正常运行。

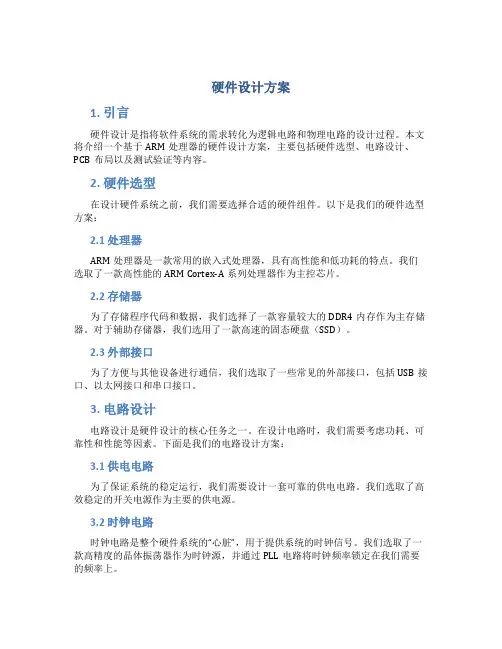

硬件设计方案1. 引言硬件设计是指将软件系统的需求转化为逻辑电路和物理电路的设计过程。
本文将介绍一个基于ARM处理器的硬件设计方案,主要包括硬件选型、电路设计、PCB布局以及测试验证等内容。
2. 硬件选型在设计硬件系统之前,我们需要选择合适的硬件组件。
以下是我们的硬件选型方案:2.1 处理器ARM处理器是一款常用的嵌入式处理器,具有高性能和低功耗的特点。
我们选取了一款高性能的ARM Cortex-A系列处理器作为主控芯片。
2.2 存储器为了存储程序代码和数据,我们选择了一款容量较大的DDR4内存作为主存储器。
对于辅助存储器,我们选用了一款高速的固态硬盘(SSD)。
2.3 外部接口为了方便与其他设备进行通信,我们选取了一些常见的外部接口,包括USB接口、以太网接口和串口接口。
3. 电路设计电路设计是硬件设计的核心任务之一。
在设计电路时,我们需要考虑功耗、可靠性和性能等因素。
下面是我们的电路设计方案:3.1 供电电路为了保证系统的稳定运行,我们需要设计一套可靠的供电电路。
我们选取了高效稳定的开关电源作为主要的供电源。
3.2 时钟电路时钟电路是整个硬件系统的“心脏”,用于提供系统的时钟信号。
我们选取了一款高精度的晶体振荡器作为时钟源,并通过PLL电路将时钟频率锁定在我们需要的频率上。
3.3 数据接口电路数据接口电路用于与外部设备进行通信。
我们选取了一些常见的数据接口电路,例如UART、SPI和I2C等。
3.4 中断控制电路中断控制电路用于处理来自外部设备的中断请求。
我们设计了一个中断控制器电路,并与处理器相连,及时处理来自外部设备的中断。
4. PCB布局PCB布局是将电路设计转化为实际PCB板的布局过程。
在布局PCB时,我们需要考虑信号完整性、电磁兼容和散热等因素。
下面是我们的PCB布局方案:4.1 分区布局根据电路的功能和信号传输的特点,我们将PCB划分为几个区域,并在布局时将功能相似的电路放在相邻的区域。
一.设计思路通用型变频器的硬件电路主要由3部分组成:整流电路、开关电源电路以及逆变电路。
整流电路将工频交流电整流为直流,并经大电容滤波供给逆变单元; 开关电源电路为IPM和计算机控制电路供电;逆变电路是由PM50RSA120组成。
二.控制回路 1.整流电路整流电路中,输人为380V工频交流电。
YRl〜YR3为压敏电阻,用于吸收交流侧的浪涌电压,以免造成变频器损坏。
输人电源经二极管整流桥6R130G-160整流为直流,并经电的作用。
发光二极管用于指示变频器的工作状态。
Rl是启动过程中的限流电阻,由El〜E4大电容滤波后成为稳定的直流电压,再经电感和电容滤波后作为逆变单元和开关电源单元的电源。
R2和R3是为了消除电容的离散性而设置的均压电阻,同时还起到放于E1〜E4容量较大,上电瞬间相当于短路,电流很大,尺l可以限制该电流大小,电路正常状态后由继电器RLYl将该电阻短路以免增加损耗。
继电器的控制信号SHORT来自于计算机,上电后延时一定时间计算机发出该信号将电阻切除。
R1应选择大功率电阻,本电路中选择的是20W的水泥电阻,而且为了散热该电阻安装时应悬空。
电路中的+5V、+12V和±15V电压是由开关电源提供的电压。
LVl是电压传感器,用于采集整流电压值,供检测和确定控制算法用。
UDCM是电压传感器的输出信号。
通过外接插排连接至外接计算机控制电路。
2.开关电路输出电压进行变换,为IPM 模块和外接的计算机控制电路提供电源,提供的电压为土该电路主要由PWM控制器TL3842P、MOSFETK1317和开关变压器组成, 其功能是对整流电路的流15V、+1直2V、+5v。
3.IPM 的控制电路在电路中,HCPL4504是高速光耦,隔离计算机信号与变频器控制板,LM 、UM 是算机输入,控制对应的IGBT 导通的控制信号,VNI 、WN 、F0、VNC 为对应IGBT 的信号引脚。
P521是光电隔离器件,其输出信号FOUT 是错误信号,表明IPM 内部 出现错误,通过计算机响应进行错误处理。
硬件产品设计方案模板一、项目背景(介绍项目的背景情况,包括产品的市场需求、目标用户群体、竞争对手分析等)二、产品概述(对产品进行简要的描述,包括产品名称、主要功能、特性和优势等)三、需求分析(详细阐述用户的需求和使用场景,分析目标用户的痛点和需求痛点,以及解决痛点的关键技术要求)四、技术实现方案(具体描述产品的技术实现方案,包括硬件设计、软件开发、电路布局等,可以附上相关图表和说明)五、产品结构设计(介绍产品的整体结构设计,包括外形尺寸、材质选择、组件安装方式等)六、用户界面设计(对产品的用户界面进行设计,包括操作按钮、显示屏布局、交互方式等)七、性能测试与验证(详细介绍产品的性能测试和验证方案,包括各项指标的测试方法和标准,测试结果的分析和评估)八、生产制造方案(具体描述产品的生产制造方案,包括工艺流程、制造设备、材料采购等)九、质量控制方案(阐述产品的质量控制方案,包括质量检验标准、检测方法、出厂检验等)十、市场推广方案(提出产品的市场推广方案,包括目标市场、渠道选择、推广活动和策略等)十一、项目进度计划(具体规划产品开发的时间进度和里程碑,包括各个阶段的工作内容和完成时间节点)十二、风险评估(对项目进行风险评估,列出可能遇到的风险和应对措施,以及后续维护和服务计划)十三、经费预算(详细规划项目所需的经费预算,包括研发费用、材料采购费用、制造费用、市场推广费用等)十四、团队组织(介绍项目团队的人员组成和分工,包括核心成员的职责和合作方式)结语(总结全文,强调本设计方案的可行性和创新性,并展望产品的未来发展潜力)以上是硬件产品设计方案模板的基本框架,根据具体项目情况进行适当调整和补充,以确保设计方案的准确性和可行性。
通过该模板的使用,可以使产品设计方案更加系统化、清晰明了,便于团队成员之间的协同工作和项目进展管理,为产品的成功研发和上市打下坚实的基础。
工程项目硬件设计方案一、项目背景现代工程项目中,硬件设计方案在整个项目周期中起着重要的作用。
一个有效的硬件设计方案能够保证项目能够稳定、高效、可靠地运行,从而为项目的成功实施提供技术支持。
二、项目目标本项目旨在设计一套硬件设备,能够满足项目的需求,保证工程项目的正常运行。
同时,我们还需要考虑如何提高硬件设备的性能、降低成本、提高可靠性等方面。
因此,项目的目标包括但不限于:1. 设计一套满足项目需求的硬件设备;2. 提高硬件设备的性能;3. 降低硬件设备的成本;4. 提高硬件设备的可靠性。
三、项目要求1. 性能要求:硬件设备需要在工程项目中起到关键作用,因此需要具有优良的性能,包括高速、高精度、高稳定性等;2. 成本要求:硬件设备的设计需要考虑成本,力求在性能满足要求的前提下,尽量降低生产成本;3. 可靠性要求:硬件设备需要具有一定的可靠性,能够在各种环境下运行,长期稳定地工作;4. 兼容性要求:硬件设备需要考虑与其他系统的兼容性,能够方便地与其他设备进行连接和通信。
四、硬件设计流程1. 硬件需求分析:了解工程项目的需求,包括工作环境、工作要求等,确定硬件设备的功能和性能要求;2. 硬件规格设计:根据需求分析的结果,进行硬件设备的规格设计,包括器件选型、电路设计等;3. 硬件原理图设计:根据硬件规格设计,进行硬件原理图的设计,确定电路连接关系和电子器件的布局;4. PCB设计:根据硬件原理图,进行PCB设计,包括电路布线、布局优化等;5. 硬件测试和验证:对设计的硬件设备进行测试和验证,包括性能测试、可靠性测试等,确认硬件设备是否满足项目需求;6. 优化调整:根据测试结果,进行硬件设备的优化调整,确认硬件设备的性能和可靠性。
五、硬件设计方案1. 硬件需求分析本项目的硬件需求主要是设计一套用于工程项目的控制设备,需要具有高精度、高稳定性的控制性能,同时需要能够与其他设备进行通信,能够在复杂环境下长期稳定地工作。
硬件方案设计硬件方案设计是指为满足特定需求而设计并制造出的硬件设备。
下面是一个700字的硬件方案设计示例:硬件方案设计硬件方案设计是为了满足客户的需求而设计和开发硬件设备的过程。
本文将以一个智能家居系统为例,介绍硬件方案设计的过程和关键步骤。
第一步是需求分析。
在这个阶段,我们与客户进行沟通,了解他们对于智能家居系统的需求和期望。
例如,他们可能希望能够通过手机控制家中的灯光、温度和安防设备。
我们还需要考虑到系统的可扩展性和兼容性,以便将来可以轻松地添加更多的设备和功能。
第二步是系统架构设计。
在这个阶段,我们将根据需求分析的结果确定系统的整体架构,并定义各个硬件模块之间的通信方式。
在这个例子中,我们可能会选择无线通信技术,如Wi-Fi或蓝牙,来实现手机与智能家居设备之间的通信。
第三步是硬件设计。
在这个阶段,我们将根据系统架构设计的结果来设计各个硬件模块。
在这个例子中,我们可能需要设计一个中央控制器,用于接收和处理来自手机的命令,并控制各个设备的操作。
我们还需要设计各个设备的硬件模块,如光线传感器、温度传感器和电灯开关等。
第四步是原型制作。
在这个阶段,我们将使用设计的硬件模块来制作出一个初步的原型。
这个原型可以用来测试系统的基本功能和性能,并与客户进行验收。
第五步是测试和优化。
在这个阶段,我们将对原型进行测试,并根据测试结果对硬件设计进行优化。
例如,我们可能会发现某个硬件模块的性能不符合需求,我们可以尝试使用更高性能的元件来替换它。
测试和优化的过程可能需要多次迭代,直到满足客户的要求为止。
第六步是批量生产。
在通过测试和优化后,我们将根据客户的需求进行批量生产,并进行质量控制和测试,以确保每个制造出的设备都可以正常工作。
总结起来,硬件方案设计是一个复杂而细致的过程,需要经过需求分析、系统架构设计、硬件设计、原型制作、测试和优化以及批量生产等多个阶段。
通过这些步骤,我们可以设计出满足客户需求的高质量硬件设备。
硬件方案规划怎么写硬件方案规划的概述硬件方案规划是指在项目中对于使用的硬件设备、设施及系统进行规划和设计。
一般情况下,硬件规划的作用是使项目的实现过程更加顺畅和高效,同时还能够保障整个项目的质量和可靠性。
硬件方案规划主要包括以下几个方面:1.硬件设施的选型与规划2.设备的连接及配线方案的设计3.硬件测试及验证方案的开发4.硬件集成方案的实现硬件方案规划的步骤1.明确硬件需求在开始硬件规划之前,我们需要确定确切的技术需求和业务需求,包括系统性能需求、数据采集需求、用户需求等。
只有充分了解需求,才能选择最适合的硬件设施和设备。
2.选择硬件设施与设备在选型硬件设备时,需要考虑设备的功能、规格、价格、供应商等因素。
需要选择能够满足项目需求要求及性价比高的硬件设备和设施,同时需要考虑设备的可靠性。
3.设计连接及配线方案在硬件设备选择完成后,需要对设备进行连接及配线方案的设计和规划。
首先,应该对各个设备进行归类和划分,然后思考如何将它们连接成一个整体。
在设计方案时,要考虑设备之间的数据传输速度、可靠性、接口标准等因素,并制定配线图。
4.设计硬件测试及验证方案设计硬件测试及验证方案是为了保障硬件功能的完整性和可靠性,在实施集成之前,必须进行设备的测试和验证。
测试的目的在于检测硬件设备的性能、功能和可靠性,验证的目的则是检验硬件设备和系统的兼容性、稳定性和安全性。
5.实施硬件集成方案在硬件设备的选型、连接方式的设计、测试与验证阶段之后,我们需要进行硬件集成方案的实施。
最重要的还是要充分进行标准化建设,确保集成方案的稳定性和可靠性,同时进行设备和系统的优化和调整。
硬件方案规划的要点1.摆脱短视的思维在硬件方案的规划阶段中,我们要尽可能的避免短视的思维,尤其需要考虑当前和未来业务需求的匹配。
2.全面的技术调研在硬件选型阶段,我们需要全面查找并调研各种硬件产品,考虑设备的价格、性能、效率、稳定性以及公司的售后服务。
3.拥抱开放在目前的技术环境下,硬件设备之间互相连接的标准越来越多,我们需要充分利用开源的技术体系和标准化的设备接口,以避免单一厂商和封闭的技术体系可能带来的不稳定和风险。
硬件分层设计方案
硬件分层设计方案是指将硬件系统划分为不同的层次,每个层次负责不同的功能和任务,使得系统更具模块化和可扩展性。
以下是一个具体的硬件分层设计方案。
1. 应用层:应用层是整个系统的最高层,负责与用户进行交互,包括处理用户输入和输出等。
在这个层次上,可以使用图形界面等人机交互方式,使系统更易用和友好。
2. 控制层:控制层负责监控和控制硬件系统的运行状态,根据用户的要求进行控制操作。
在这个层次上,可以使用传感器和执行器等设备进行监测和控制。
3. 通信层:通信层负责处理硬件系统与外部设备之间的通信,包括数据的传输和协议的处理等。
在这个层次上,可以使用以太网、串口、无线通信等方式实现设备之间的数据交换。
4. 数据层:数据层负责处理硬件系统中的数据,包括数据的采集、存储和处理等。
在这个层次上,可以使用传感器、存储设备和处理器等设备对数据进行处理和管理。
5. 物理层:物理层负责硬件系统的物理布局和连接,包括电路板设计、电源管理和硬件接口等。
在这个层次上,可以使用PCB设计和硬件接口标准等工具和技术进行开发。
在这个硬件分层设计方案中,各个层次之间通过接口和协议进行通信和数据交换。
每个层次都具有独立的功能和任务,可以
独立开发和测试,便于系统的维护和升级。
同时,各个层次之间的接口和协议也可以根据需求进行灵活调整和扩展,使系统更具可扩展性和适应性。
在实际开发中,可以根据具体应用的需求和硬件系统的特点,进行针对性的硬件分层设计。
同时,还需要考虑硬件系统的性能和安全等方面的要求,保证系统的稳定运行和安全性。
硬件设计方案1. 引言硬件设计是在计算机技术领域中非常重要的一个环节。
本文档将介绍硬件设计方案的基本原理、流程和要点。
2. 设计原理硬件设计方案的设计原则是以满足应用需求为目标,同时考虑性能、可靠性、成本和生产制造等因素。
2.1 性能硬件设计方案应该能够满足预期的性能要求。
性能包括处理速度、数据传输速度、响应时间等方面的指标。
2.2 可靠性硬件设计方案应该能够保证系统的可靠性,包括硬件稳定性、故障容忍能力和可靠性测试等方面的要求。
2.3 成本硬件设计方案应该尽量降低成本,包括原材料成本、生产制造成本和维护成本等方面的因素。
2.4 生产制造硬件设计方案应该考虑到产品的生产制造过程,包括制造工艺、生产设备和产线布局等方面的要求。
3. 设计流程硬件设计方案的设计流程通常包括需求分析、系统设计、电路设计、PCB设计、样机制造和测试验证等环节。
3.1 需求分析需求分析是硬件设计方案设计的基础,它包括确定应用需求、功能需求、性能要求、接口要求等方面的内容。
3.2 系统设计系统设计是在需求分析的基础上,根据系统的功能需求,设计系统的整体架构和硬件组成。
3.3 电路设计电路设计是硬件设计方案的核心环节,它包括电路原理设计、电路图设计和元器件选型等工作。
3.4 PCB设计PCB设计是将电路设计转化为实际的电路板布局和连线的过程,它包括PCB尺寸确定、布线规则设计和元器件布局等。
3.5 样机制造样机制造是将设计出来的PCB板进行生产制造工艺流程,制作出可以用于测试和验证的硬件样机。
3.6 测试验证测试验证是对样机进行各种功能和性能测试,验证硬件设计方案是否满足需求,并对设计进行优化和改进。
4. 设计要点在进行硬件设计方案的过程中,需要注意以下几点。
4.1 市场需求硬件设计方案要以市场需求为导向,根据用户需求和市场竞争情况,设计出符合市场需求的产品。
4.2 技术选型在硬件设计方案中,要根据产品功能需求,选择合适的技术方案和元器件,包括处理器、存储器、接口等方面的选型。
硬件方案设计硬件是计算机硬件的简称,下面是小编整理的硬件方案设计,欢迎阅读参考!平台的选择很多时候和系统选择的算法是相关的,所以如果要提高架构,平台的设计能力,得不断提高自身的算法设计,复杂度评估能力,带宽分析能力。
常用的主处理器芯片有:单片机,ASIC,RISC(DEC Alpha、ARC、ARM、MIPS、PowerPC、SPARC和SuperH ),DSP和FPGA 等,这些处理器的比较在网上有很多的文章,在这里不老生常谈了,这里只提1个典型的主处理器选型案例。
比如市场上现在有很多高清网络摄像机的设计需求,而IPNC的解决方案也层出不穷,TI的解决方案有DM355、DM365、DM368等,海思提供的方案则有Hi3512、Hi3515、Hi3520等,NXP提供的方案有PNX1700、PNX1005等。
对于HD-IPNC的主处理芯片,有几个主要的技术指标:视频分辨率,视频编码器算法,最高支持的图像抓拍分辨率,CMOS的图像预处理能力,以及网络协议栈的开发平台。
Hi3512单芯片实现720P30 编解码能力,满足高清IP Camera应用, Hi3515可实现1080P30的编解码能力,持续提升高清IP Camera的性能。
DM355单芯片实现720P30 MPEG4编解码能力,DM365单芯片实现720P30 编解码能力, DM368单芯片实现1080P30 编解码能力。
DM355是XX Q3推出的,DM365是XX Q1推出的,DM368是xx Q2推出的。
海思的同档次解决方案也基本上与之同时出现。
海思和TI的解决方案都是基于linux,对于网络协议栈的开发而言,开源社区的资源是没有区别的,区别的只在于芯片供应商提供的SDK开发包,两家公司的SDK离产品都有一定的距离,但是linux的网络开发并不是一个技术难点,所以并不影响产品的推广。
作为IPNC的解决方案,在720P时代,海思的解决方案相对于TI的解决方案,其优势是支持了编解码算法,而TI 只支持了MPEG4的编解码算法。
虽然在XX年初,MPEG4的劣势在市场上已经开始体现出来,但在当时这似乎并不影响DM355的推广。
对于最高支持的图像抓拍分辨率,海思的解决方案可以支持支持JPEG抓拍3M Pixels@5fps,DM355最高可以支持5M Pixels,虽然当时没有成功的开发成5M Pixel的抓拍,但是至少4M Pixel的抓拍是实现了的,而且有几个朋友已经实现了2560x1920这个接近5M Pixel的抓拍,所以在这一点上DM355稍微胜出。
因为在高清分辨率下,CCD传感器非常昂贵,而CMOS传感器像原尺寸又做不大,导致本身在低照度下就性能欠佳的CMOS传感器的成像质量在高分辨率时变差,于是TI在DM355处理器内部集成了一个叫做ISP的图像预处理模块,它由CCDC,IPIPE,IPIPEIF和H3A模块组成,能帮助实现把CMOS 的RAW DATA转成YCbCr数据,同时实现包括白平衡调节,直方图统计,自动曝光,自动聚焦等采用CMOS解决方案所必须的功能,故DM355处理器就可以无缝的对接各种图像传感器了。
而海思的解决方案对于CMOS的选择就有局限性,它只能用OVT一些解决方案,因为OVT的部分Sensor集成了图像预处理功能。
但是DM355不仅可以接OVT的解决方案,还可接很多其他厂家的CMOS sensor,比如Aptina的MT9P031。
所以在图像预处理能力方面,DM355继续胜出。
在IPNC这个领域,只要每台挣1个美金就可以开始跑量,所以在那个时代,很少有人会去死抠和MPEG4的性能差异,而且TI已经给了市场一个很好的预期,支持的DM365很快就会面世。
所以IPNC这个方案而言,当时很多企业都选择了DM355的方案。
有些朋友现在已经从DM355成功过渡到DM365、DM368,虽然你有时候会骂TI,为什么技术不搞得厉害点,在当年就一步到位,浪费了多少生产力。
但是技术就是一点一点积累起来,对于个人来不得半点含糊,对于大企业,他们也无法大跃进。
DM355的CMOS预处理技术也有很多Bug,SDK也有很多bug,有时会让你又爱又恨,但是技术这东西总是没有十全十美的,能在特定的历史条件下,满足市场需求,那就是个好东西。
当然海思的解决方案在DVS、DVR方面也大放异彩,一点也不逊色于TI的解决方案。
其它芯片的选型则可以参考各芯片厂商xx网站的芯片手册,进行PK,目前大部分芯片厂商的芯片手册都是免NDA 下载的,如果涉及到NDA问题,那就得看个人和公司的资源运作能力了,一般找一下国内相应芯片的总代理商,沟通一下,签个NDA还是可以要到相应资料的。
每隔一周上各IC 大厂的官方主页,关注一下芯片发展的动态这是每个电子工程师的必须课啊,这不仅为了下一个方案设计积累了足够的资本,也为公司的产品策略做足了功课。
芯片采购是电子电路设计过程中不可或缺的一个环节。
一般情况下,在各IC大厂上寻找的芯片,只要不是EOL掉的芯片,一般都能采购到。
但是作为电子电路的设计者,很少不在芯片采购问题上栽过。
常见的情况有以下几种:1,遇到经济危机,各IC厂商减产,导致芯片供货周期变长,有些IC厂商甚至提出20周货期的订货条件。
印象很深的XX年上半年订包PTH08T240WAD,4-6周就取到了货,可是到了XX年下半年,要么是20周货期,要么就是价格翻一番,而且数量只有几个。
2,有些芯片虽然在datasheet上写明了有工业级产品,但是由于市场上用量非常少,所以导致IC厂商生产非常少,市场供货也非常紧缺,这就让要做宽温工业级产品的企业或者军工级产品的企业付出巨大的代价。
3,有些芯片厂商的代理渠道控制得非常严格,一些比较新的芯片在一般的贸易商那采购不到,只能从代理商那订。
如果数量能达到一个MPQ 或者MOQ的要求,一般代理商就会帮你采购。
但是如果只是要一两个工程样品,那么就得看你和代理商的关系了,如果你刚进入这个行业的话,那很有可能你就无法从代理商这获得这个工程样片。
4,有些芯片是有限售条件,如果芯片是对中国限售而不对亚洲限售的话,一般可以通过新加坡搞进来,如果芯片是对亚洲限售的话,那采购难度得大大的增加,采购的价格也会远远超出你的想象空间。
先看一个芯片采购案例:之前我给一朋友推荐了一个FPGA芯片,他后来给我发了一段聊天记录,如下:xx-8-3 9:13:12 A B XC6SLX16-2CSG225C 订货xx-8-3 9:22:10 B A 订货多久呢?xx-8-3 9:22:37 A B 2周xx-8-13 14:22:47 A B XC6SLX16-2CSG225C 这个型号,你那天跟我定的,本来是货期两周的,但是这个型号属于敏感型号,禁运国内的,我们要第三方去代购,所以现在货期要5周左右,你看能接受吗?注:B为芯片采购商,A为芯片供应商回顾一下当时发生的情形:xx-8-3,B设计好方案,确定好芯片型号后,因为芯片型号比较新,害怕芯片买不到,于是向芯片供应商A确定了一下芯片的货源情况,当获知价格和货期之后,B非常高兴,非常满意地跟我说,你推荐的芯片性价比真不错,等原理图设计完之后,就马上去订货。
xx-8-13,B设计完原理图后,B要向A下单时,突然收到A的上述回复,于是他一下子就蒙了,因为2周就可以完成PCB layout,1周就可以完成PCB加工生产。
也就意味着B即使xx-8-13下单,也得干等2周的时间才能开始焊接调试。
耽误2周可能还算是少的了,遇到其他特殊情况,芯片搞不到也都是有可能的,如果是原理图设计好了之后遇到这种情况的话,那简直就要哭了,如果是等PCB layout好了之后再遇到这种情况的话,那就是欲哭无泪了。
所以建议在芯片方案确定之后,就马上下单采购芯片,芯片询价时获得的价格和货期消息有时并不一定准确,因为IC行业的数据库的更新有时具有一定的滞后性,只有下单后等到供应商的合同确认,那才算尘埃落定。
(3) 功耗分析与电源设计分析系统主芯片对纹波的要求由于直流稳定电源一般是由交流电源经整流稳压等环节而形成的,这就不可避免地在直流稳定量中多少带有一些交流成份,这种叠加在直流稳定量上的交流分量就称之为纹波,纹波对系统有很多负面的影响,比如纹波太大会造成主处理器芯片的重启,或者给某些AD,DA引入噪声。
一个典型的现象就是,如果电源的纹波叠加到音频DA芯片的输出上,则会造成嗡嗡的杂音。
下表是设计中所使用芯片对纹波的要求,以及电源芯片能够提供的纹波范围,纹波是选择电源芯片的重要参数,这里只列举一两个芯片进行说明:分析系统主芯片的电压上电顺序要求当今的大多数电子产品都需要使用多个电源电压。
电源电压数目的增加带来了一项设计难题,即需要对电源的相对上电和断电特性进行控制,以消除数字系统遭受损坏或发生闭锁的可能性。
一般这个在芯片手册中会有详细说明,建议遵守芯片手册中的要求进行设计。
分析系统所有芯片的功耗统计板卡上用到的所有芯片的功耗,大部分芯片的功耗在芯片手册上都有详细说明,部分芯片的功耗在手册上没有明确写明,比如FPGA,这时候可以根据以往设计的经验值,或者事先将FPGA的逻辑写好,借助EDA工具进行统计,比如ISE的Xpower Analyzer,下面的表格是一个功耗分析的统计案例。
注:因为数据比较多,所以这里只选择了的几个芯片作为代表进行统计。
论证选择的电源方案能否满足以上的所有要求根据对上电顺序的要求,纹波以及功耗的分析,选择正确的电源方案。
电源设计是一个细活,数据统计整理是一个不可缺少的工种,养成良好的设计习惯,是“一板通”必需的环节。
电源方案的选择,学问非常多,分析的文章更是数不胜数。
在这里只列举几个规律性的东西。
在消费级产品里面,由于成本非常敏感,散热要求比较高,所以一般倾向于DC/DC的解决方案,而且现在越来越多倾向于Power Management Multi-Channel IC的解决方案。
DC/DC的一个比较大的缺点就是纹波大,另外如果电感和电容设计不合理的话,电压就会很不稳定。
印象非常深的就是有一次用DC/DC给FPGA供电时,根据FPGA的Power Distribution System (PDS)分析,加了足够多的330uF钽电容,结果DC/DC就经常出问题,所以DC/DC 的设计一定要细心。
大功率电路设计时,电感的选择也非常的关键,参考设计中很多电感型号在北京中发电子市场或者深圳赛格广场上都是买不到的,而国内市场上的替代品往往饱和电流要小于参考设计中电感的要求值,所以建议设计时也要先买到符合要求的电感之后,再开始做电感的Footprint。
在非消费品领域, LDO、电源模块用得相对较多,因为电源纹波小,设计简单。
