变电站电力信息管理系统的设计与实现发布时间：2021-12-07T01:15:59.742Z 来源：《福光技术》2021年19期作者：孙波[导读] 系统设计思路采用了从整体到局部的依次细化设计过程，具体设计工作如下：1.总体设计。
从总体角度分析系统的总体功能框架，按照系统的技术选型及功能需求，设计系统的网络拓扑结构、总体功能模型，为系统功能详细设计提供总体模式指导。
国网山西省电力公司大同供电公司山西大同 037000摘要：供电公司近年来的电网智能化水平快速提高，智能变电站的数量及电力信息管理业务日益复杂。
但公司仍缺乏相对集中化的业务管理软件，变电站管理人员仍需要在SCADA系统、电网调度自动化平台等软件之间进行频繁切换，业务数据分散在这些系统中进行维护管理。
因此，本文设计和实现了一套变电站电力信息管理系统，用于解决和处理上述问题。
关键词：变电站；电力信息管理；系统设计1设计思路系统设计思路采用了从整体到局部的依次细化设计过程，具体设计工作如下：1.总体设计。
从总体角度分析系统的总体功能框架，按照系统的技术选型及功能需求，设计系统的网络拓扑结构、总体功能模型，为系统功能详细设计提供总体模式指导。
2.功能详细设计。
按照系统的功能需求，通信功能及数据采集、远程控制功能是核心服务，因此在功能详细设计中，采用.NET开发技术的规范和方法分别对上述功能进行详细设计，首选对其功能详细框架及方案进行设计，随后细化为具体的C#功能类，分析各个类结构中的方法接口定义、时序调用流程等，为系统编码开发提供基础。
3.数据库设计。
在系统功能详细设计完成之后，基于通信功能、数据采集、远程控制功能的逻辑结构，分析本系统数据库的逻辑结构，并按SQL Server数据库的类型定义规范，分析设计系统的物理数据表。
2功能模块设计2.1数据采集模块设计2.1.1功能方案设计数据采集模块的功能方案中主要包括如下组件：（1）客户端组件。
主要用于客户端的用户交互操作，包括管理事项、事件信息、装置信息、故障信息、负载信息等数据采集结果的查看、应用、导出等服务操作的窗体。
电力生产管理系统的设计与实现电力生产管理系统是随着电力行业的快速发展而形成的。
它是指通过使用计算机技术和软件开发，对电力生产过程进行实时监测、预测和控制，从而提高电力生产效率和质量。
电力生产管理系统不仅可以帮助电力企业提高生产效率和质量，还可以提供决策支持和信息共享，对电力行业的可持续发展具有重要意义。
电力生产管理系统的设计和实现需要考虑以下几个方面：一、系统架构设计系统架构是电力生产管理系统的核心部分，它需要考虑整个电力生产过程的种种因素，包括发电设备、变电设备、输电设备、用电负荷、市场需求等。
在设计系统架构时，需要充分考虑这些因素，从而保证系统的高效性和可靠性。
二、数据采集与处理数据采集和处理是保证系统高效性和可靠性的关键环节。
通过使用传感器和控制器对发电设备和输电设备进行实时监测，即可获得大量的数据。
这些数据需要经过采集、预处理、存储和分析处理等环节，从而提取出有价值的信息。
在数据采集和处理方面，需要使用先进的技术和算法，保证系统高效运行。
三、故障诊断与处理电力生产过程中，发生故障是不可避免的。
为了及时解决故障和提高生产效率，需要在系统中加入故障诊断和处理功能。
通过对数据进行分析和识别故障信息，可以及时预测和解决潜在的问题，提高系统稳定性和可靠性。
四、能源计量与分析能源计量和分析在电力生产管理系统中也是非常重要的一环。
通过对整个电力生产过程的能量消耗进行计量和分析，可以及时发现能源浪费的问题，制定相应的节能措施，从而提高能源使用效率，保护环境和节约能源。
五、开放互联在设计和实现电力生产管理系统时，需要考虑到系统的开放性和互联性。
系统可以与其他系统进行连接，实现信息共享和资源共享，从而提高整个电力行业的效率和竞争力。
本文以“电力生产管理系统的设计与实现”为主题，阐述了电力生产管理系统的架构设计、数据采集与处理、故障诊断与处理、能源计量与分析以及开放互联等方面。
电力生产管理系统的实现将大大提高电力生产的效率和质量，为电力行业的可持续发展做出巨大的贡献。
基于变电设备的生产工作管理系统需求与设计摘要：本文分析了变电设备生产工作管理中存在工作量不均衡的问题，提出了的生产工作管理系统信息化需求，并针对这些需求细化了功能设计，为提升管理效率提供信息支撑。
关键字：变电设备，生产工作管理系统，需求，设计。
0 引言在变电生产工作工程中，班组总是存在工作量不均衡问题，存在有段时间工作量猛增，有段时间较为清闲，有些班组任务繁重，有些班组清闲无事等情况，冷热不均较为突出。
变电设备的操作检修工作，除了变电管理所自己的工作以外，还有其他生产单位如基建部、输电所、配网供电局、计量中心等申请的工作配合，这些工作通常存在不同的信息系统或文本中，缺乏对这些工作整体情况汇总分析的系统支撑，无法对班组工作均衡性作出有效指导。
1.生产工作管理系统的需求生产工作管理系统应是一个面向管理人员工作需要的平台，目标是满足班站长、生产专责、主管及以上领导的管理要求，建立一个分级授权、分层管理、为生产工作有序均衡开展提供全面有效支撑的信息系统。
1.1.功能类需求（1）生产工作管理系统能够打通其他生产系统，包括调度生产系统、配网生产系统等，将变电设备相关的生产计划准确筛选并汇总，对方系统的计划变更以后，应能够及时将变更的信息更新到本系统，确保生产数据实时更动，减少人工核对的工作量。
（2）生产工作管理系统工作计划应有但不限于以下字段：计划内容、计划开始时间、计划结束时间、变电站、班组、计划类型、电压等级、是否关键设备、风险等级等，其他系统导入计划的字段应能够与生产工作管理系统存在对应关系，没有直接对应的，系统后台应设置映射关系。
（3）提供多维度生产工作量分析工具。
能够直观展示按月、按周、按班组工作量分析情况，能够对工作量异常情况进行标识，并实现在统计分析页面通过链接直接调整计划或者提交调整申请，提升调整效率。
（4）班组管理工作深化需求。
形成月周工作计划以后，班组执行层面在执行计划的基础上，应增加基于工作负责人或工作小组的管理界面。

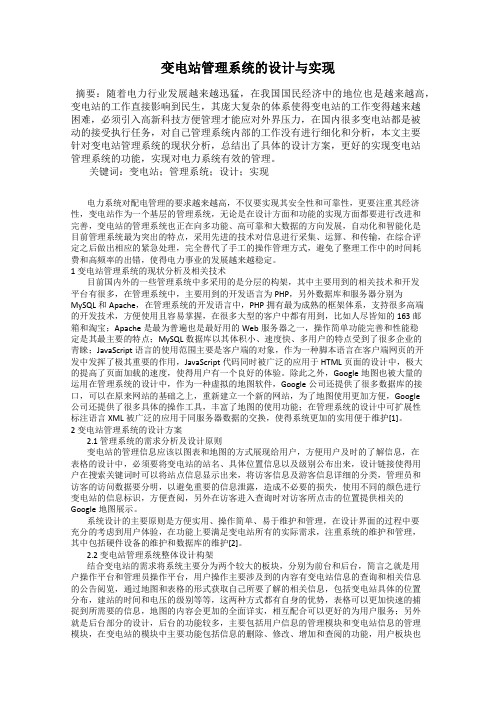

变电站管理系统的设计与实现摘要：随着电力行业发展越来越迅猛，在我国国民经济中的地位也是越来越高，变电站的工作直接影响到民生，其庞大复杂的体系使得变电站的工作变得越来越困难，必须引入高新科技方便管理才能应对外界压力，在国内很多变电站都是被动的接受执行任务，对自己管理系统内部的工作没有进行细化和分析，本文主要针对变电站管理系统的现状分析，总结出了具体的设计方案，更好的实现变电站管理系统的功能，实现对电力系统有效的管理。
关键词：变电站；管理系统；设计；实现电力系统对配电管理的要求越来越高，不仅要实现其安全性和可靠性，更要注重其经济性，变电站作为一个基层的管理系统，无论是在设计方面和功能的实现方面都要进行改进和完善，变电站的管理系统也正在向多功能、高可靠和大数据的方向发展，自动化和智能化是目前管理系统最为突出的特点，采用先进的技术对信息进行采集、运算、和传输，在综合评定之后做出相应的紧急处理，完全替代了手工的操作管理方式，避免了整理工作中的时间耗费和高频率的出错，使得电力事业的发展越来越稳定。
1 变电站管理系统的现状分析及相关技术目前国内外的一些管理系统中多采用的是分层的构架，其中主要用到的相关技术和开发平台有很多，在管理系统中，主要用到的开发语言为PHP，另外数据库和服务器分别为MySQL和Apache，在管理系统的开发语言中，PHP拥有最为成熟的框架体系，支持很多高端的开发技术，方便使用且容易掌握，在很多大型的客户中都有用到，比如人尽皆知的163邮箱和淘宝；Apache是最为普遍也是最好用的Web服务器之一，操作简单功能完善和性能稳定是其最主要的特点；MySQL数据库以其体积小、速度快、多用户的特点受到了很多企业的青睐；JavaScript语言的使用范围主要是客户端的对象，作为一种脚本语言在客户端网页的开发中发挥了极其重要的作用，JavaScript代码同时被广泛的应用于HTML页面的设计中，极大的提高了页面加载的速度，使得用户有一个良好的体验。
电力生产管理系统的设计与实现(DOC 69页)电力生产管理系统的设计与实现摘要随着油田信息化建设的全面推进，信息技术已经成为提升电力管理总公司整体发展水平的重要支撑。
同时，电力生产管由于涉及日常管理、生产调度和输变配等工作，是供电企业管理工作的一项重要内容。
目前电力管理总公司根据生产经营管理的需要，已经开发并部署了多套应用系统，但是在实际运行过程中，还存在一些问题。
针对目前电力管理总公司的现状，建立统一的电力生产指挥管理平台，将电力生产管理的诸多环节完整的在一个平台上实现源头采集信息共享、业务层资源整合、深层次挖掘应用，借此改善现有应用系统的不足。
本文对电力公司内部的生产指挥现状进行了系统的介绍及分析，针对电力公司的具体需求，进行了电力生产管理系统的设计。
系统主要采用JAVA技术， Oracle 数据库管理系统平台，系统使用B/S应用模式，在油田企业网上运行，根据需要，电力生产指挥信息管理系统应当适应电力管理总公司的组织机构模式，实现“统一架构，三级应用”，使得生产指挥平台能够在管理局、总公司和各三级单位之间相对独立的使用，让每个不同层次的应用登记能够完成相对应的数据采集、整理、统计、分析，并且总公司级别的应用可以实现对三级单位的数据自动过滤、加工、汇总，同时也可以建立相应的考核管理机制，监督系统数据质量。
这样便于提高本系统在三级单位的应用程度，进而提高系统的信息覆盖面，使生产管理在两个重要组织层次中贯彻实施。
通过系统测试后，进行了相关问题的改进，目前该系统使信息应用深入到生产业务主流，提升公司生产管理水平，促进公司整体发展。
关键词：电力，生产指挥，系统，设计12第一章 绪 论1.1 项目来源及背景电力管理总公司作为油田重要的生产保障单位，自成立以来为胜利油田原油生产以及黄河三角洲的经济发展做出了卓越贡献。
公司已建成遍布各个油区的电力网络，主要以220kV 为构架、110kV 为主网，覆盖了东营、滨州、淄博3个市的12个县区。
电力生产管理系统的设计与实现电力生产管理系统是一个基于信息化和智能化技术的综合性管理系统。
它主要用于对电力生产、输电和配电等方面进行全方位的监管和管理。
通过对电力生产、输电和配电等环节的数据采集、分析和处理，可以提高电力系统的安全性、可靠性和效率性，进而提高电力行业的整体运营水平。
本文将围绕着电力生产管理系统的设计和实现展开讲述，主要分为以下几个方面：一、系统设计电力生产管理系统主要由以下几个组成部分构成：1.数据采集模块：负责采集电力生产、输电和配电等方面的数据，包括机组运行数据、电网数据、用电数据等。
2.数据存储模块：负责对采集到的数据进行存储，并对数据进行分类和统计处理，以便于后续管理和分析。
3.数据分析模块：负责对存储的数据进行分析，以便于发现问题和改进方案。
该模块可以通过数据挖掘、业务分析等技术手段，进一步深入挖掘数据背后的价值。
4.数据展示模块：负责将分析的结果以可视化的方式呈现给用户，方便用户直观地了解电力生产、输配电等方面的情况。
二、系统实现电力生产管理系统的实现主要涉及到以下方面：1.数据采集技术数据采集是电力生产管理系统的基础，数据采集的精度和及时性对于系统的稳定运行具有至关重要的作用。
常见的数据采集方式包括：传感器采集、无线传输采集、多方数据导入等。
2.数据存储技术数据存储一般采用异构分布式数据库，如：Hadoop、MongoDB等，并采用容灾、备份、加密等技术手段确保数据的安全性。
3.数据分析技术电力生产管理系统的数据分析一般采用数据挖掘技术，通过对历史数据的挖掘，预测未来的电力需求、制定前瞻性的电力产业规划等。
同时，还采用机器学习、人工智能等技术手段，自动化完成诸如故障诊断、生产优化等工作。
4.数据展示技术电力生产管理系统的数据展示采用交互式可视化技术，让用户可以直观地了解整个电力生产环节的状况，以便于做出决策。
同时，采用多样化的展示方式，如图表、地图等，以便于不同需求的用户获取适合自己的信息。
电力生产管理系统的设计与实现引言随着电力需求的不断增长，电力生产管理系统的设计和实现变得越来越重要。
本文将介绍电力生产管理系统的设计原则、功能、架构以及实现方法。
设计原则设计电力生产管理系统时应遵循以下原则： 1. 可靠性：系统应有高可靠性，能够确保电力生产的连续性和稳定性。
2. 灵活性：系统应具备灵活的配置和扩展性，能够适应不同规模和需求的电力生产场景。
3. 安全性：系统应具备严格的访问控制和数据加密等安全机制，防止未经授权的访问和数据泄漏。
4. 可维护性：系统应具备良好的可维护性，便于故障排除和系统升级。
功能电力生产管理系统应包括以下功能： 1. 电力生产监控：实时监控电力生产设备的运行状态、电力输出情况和能耗情况，及时发现并处理异常情况。
2. 能源管理：对电力生产过程进行能源消耗分析和优化，提高能源利用率和降低能源成本。
3.运行计划和调度：根据电力需求和市场情况，制定电力生产的计划和调度策略，确保电力供应的平衡和稳定。
4. 报表和数据分析：生成电力生产的报表和数据分析结果，帮助相关人员进行决策和评估业务绩效。
架构电力生产管理系统可以采用分布式架构，主要包括以下组件： 1. 前端界面：提供用户界面，用户可以通过浏览器或移动设备访问系统。
2. 应用服务器：处理用户请求，实现业务逻辑，与后端数据库进行交互。
3. 后端数据库：存储电力生产相关的数据，包括设备信息、生产记录和报表等。
4. 数据采集设备：负责采集电力生产设备的运行数据，并将其传输到应用服务器进行处理和存储。
实现方法电力生产管理系统的实现可以采用以下方法： 1. 开发框架：选择适合的开发框架，如Django或Spring等，提供快速开发和部署的能力。
2. 数据库设计：根据系统需求，设计合适的数据库结构，并进行优化，以提高数据读写性能。
3. 接口开发：开发前端界面和后端接口，实现用户交互和数据传输。
4. 功能开发：根据系统需求，逐步开发各个功能模块，并进行测试和优化。
变电运行生产管理信息系统设计与实现
发表时间：2017-08-25T16:30:40.970Z 来源：《电力设备》2017年第12期作者：樊欣
[导读] 摘要：电力是一个管理严谨、科学和系统的特殊行业，包含调度、交电、营销、线路、检修等诸多方面的管理，其中变电运行管理是管理工作的重中之重，涉及点多面广，工作繁杂，准确性要求高。
经过多年的发展，变电管理工作更加完善和成熟（国网上海浦东供电公司上海市 200122）
摘要：电力是一个管理严谨、科学和系统的特殊行业，包含调度、交电、营销、线路、检修等诸多方面的管理，其中变电运行管理是管理工作的重中之重，涉及点多面广，工作繁杂，准确性要求高。
经过多年的发展，变电管理工作更加完善和成熟。
本文对变电运行管理信息系统进行了分析和研究，为该领域提供指导和借鉴。
关键词：变电运行；管理信息系统；基础数据；设计
1前言
电力是一个管理严谨、科学和系统的特殊行业，包含调度、交电、营销、线路、检修等诸多方面的管理，其中变电运行是电力生产的一个重要环节，涉及点多面广，日常生产管理工作繁杂，准确性要求高，变电生产依托各种电气设备，要掌握设备参数和设备的使用状态，可以更好的促进设备的正常运行。
生产中变电运行人员要收集、整理、归类、查找的信息量非常大，信息遗忘、丢失现象经常发生，导致管理出现混乱。
本文以面向基础数据、面向班组对变电运行管理信息系统进行设计和数据规划，使运行、管理人员从大量重复的繁杂工作中解放出来，提高了工作效率和运行效果。
2系统网络结构
以某变电运行系统设计为例，该系统按分布式系统设计，各变电站和变电工区都建立了局域网系统，变电站和工区之间定期进行运行、设备、缺陷等方面的信息交换，既保证了信息的上传下达，又保证了变电站、工区系统的运行效率。
变电站与工区之间的数据传输通常要依靠数据库的复制功能实现，系统采用的复制技术可以最大程度的降低系统对通信通道的依赖性，变电站和工区不需要实时建立网络连接，只需在传输数据时建立连接即可。
另外，由于传输的数据只是系统改变的数据，降低了信息的传输量，传输效率得到提高，对通道质量的要求也不太高。
该电力局变电运行网络系统是电力局MIS网的重要组成部分，承担管理变电运行数据的功能。
另外，局MIS网还包括变电检修管理信息系统、送电线路管理信息系统和办公自动化系统等几部分，与局信息网通过网络交换器进行实时联接。
因为系统采用开放式数据库，所以可以与局内其他开放式MIS子系统和实时信息系统进行数据共享。
该系统可以根据实际情况进行安装，可以单独安装在变电站进行值班微机化管理，也可以安装在变电工区、电力局、供电局或中心集控站，统一管理其所属各变电站设备的运行情况，为生产、管理部门提供有价值的信息参考。
3系统总体设计
为有效提高变电运行管理水平，将运行人员的工作量减到最低，系统要从实用性角度进行设计，将变电运行的主体业务分成设备管理、运行管理、抄表管理、班组管理、安全管理和操作票管理等6个功能模块，来充分发挥各模块的作用。
3.1设备管理。
变电站运行管理及维护要求设备管理必须具备设备台帐管理、缺陷管理、定级管理及检修管理等功能，而且要具备规范、系统、完备的特点。
台帐管理包括一、二次设备台帐管理、变电站台帐管理、设备报表管理，实现变电站一、二次设备的铭牌参数、所属间隔单元、投运日期进行登录、查询与统计，较为方便、灵活；缺陷管理主要进行缺陷登记、消缺处理、缺陷查询、缺陷月报、缺陷统计汇总，运行管理人员可以对变电站设备的完好率、消缺率等重要指标随时调阅。
定级管理根据设备发生的缺陷和消缺情况，进行自动或手动的定级报表，对已定级设备进行分类查询、统计，从而形成定级报表；检修管理作为设备管理的一项重要内容，发挥着检修记录、检修周期统计、查询等功能，其中系统的检修到期、预期提示功能，可以依据设备检修周期和上次检修时间，提早提示快到期和已到期的设备，科学合理的安排生产。
3.2运行管理。
该系统设计中的运行管理提供运行日志管理、运行记录查询、记录簿管理、运行维护管理的功能。
运行日志可以实现自动分解入库，节省了繁杂的记录簿录入时间，运行人员的工作强度大大减轻，也解决了同一数据重复录入造成的数据混乱问题。
通过运行记录查询模块实时掌握工作票、操作票执行、设备缺陷等情况，也可进行日志查询、停电申请查询、事故记录查询等。
变电运行报表模块能根据用户需求提供各种报表输出。
3.3抄表管理。
在变电运行管理信息系统中，抄录各种运行变量值、编制各种运行报表是主要的基础数据来源，抄表录入模块增加RTU 上传数据自动截取功能，可以从RTU输出端截取上传数据存入数据库。
因为大部分抄录的数据都在上传信息中，自动截取功能无疑大幅度减轻了运行人员抄表工作量。
抄表报表管理模块自动形成各种报表，减少了编制各种报表的繁重工作。
3.4 班组管理。
系统中班组管理模块包括班组日常管理、岗位培训管理、考勤管理、规章制度管理、质量管理，适用于变电站和部门的生产班组。
班组日常管理承担各种工作记录、工作计划总结、班长工作日志的录入、修改与查询功能；班组岗位培训管理为岗位培训提供交互式对话平台，一般设计为出题、答题、评价等环节，可以作为学习和考核的工具；班组考勤管理承担日常考勤记录、加班登记及相关报表职能；班组规章制度管理实现了班组规章制度维护功能。
3.5安全管理。
面向班组设计的安全管理，主要对班组的各项安全活动、安全措施、安全事故进行管理。
班组的各种安全记录录入、查询和统计都由安全记录管理模块实现。
障碍事故管理主要用于各类事故原因及不正确保护动作情况的登录与查询。
安措管理和安全事故管理模块承担着安措计划和实施情况的管理。
3.6操作票管理。
在系统设计中设置操作票管理功能模块，实现了操作票自动生成、手动生成、模拟操作以及对生成操作票自动进行分类存贮、统计的功能。
操作票系统采用全图形界面设计，应用了群组状态转移推理的理论和方法。
4 系统主要特点
4.1自动分解运行日志。
系统中设置运行日志自动分解入库功能，在形成运行日志同时自动完成内容分解归库，省去同一数据重复录入的繁重劳动，并防止信息遗忘丢失。
4.2 面向班组的系统设计。
当前传统的管理信息系统多数生产管理子系统规模较小，没有根据基本班组工作，实现变电站远程数据库连接。
在该系统设计时按照面向班组、基础数据的思路，通过站端运行日志的自动分解、RTU实时数据截取、少量手工输入将主要运行数
据和设备相关基础数据全部入库，利用远程数据连接随时调阅各变电站生产运行情况，可以一定程度上促进变电运行的管理水平。
4.3系统开放性。
系统设计对生产中的所有信息进行分析、归类，分解出基础数据信息和派生信息，然后科学进行数据规划、编码，形成统一数据平台，从而实现数据共享，将已投运的变电运行管理信息系统与即将投运的变电检修和线路管理系统无缝连接。
5结语
本文从变电运行管理信息系统的实用性角度，采取面向基础数据、面向班组的设计思想，设置系统功能，减轻了变电运行和管理人员的劳动。
随着技术的不断成熟和完善，以后将设计开发出功能更加完备的输变电运行和生产的综合信息管理系统，进一步提升输供电企业的运行及管理水平。
参考文献
[1]金瑜,陈建昆.生产管理信息系统在变电运行管理中的应用[J]. 贵州电力技术,2014,(09):72-73+59.
[2]王美君.变电运行管理信息系统的设计与开发[J].门窗,2013,(12):442+444.
[3]韩辉,丁巧林,刘会娟. 基于B/S架构的变电运行信息管理系统的设计与开发[J].电力科学与工程,2009,(06):47-50.
[4]朱维政. 嘉兴地区变电运行管理信息系统的设计与实现[J].电网技术,2001,(04):57-61.
[5]金竹声,周庆捷. 供电企业输变电运行和生产管理的综合信息系统[J]. 电网技术,2000,(05):68-70+73.
[6]郭建康,李庆风,周怡.变电检修管理信息系统设计与实现[J].管理信息系统,1998,(11):15-18.。
