关于示波器中测量参数的算法

示波器的自动测量功能及设置示波器是电子工程师日常工作中使用频率较高的一种仪器。

除了基本的波形显示功能外，示波器还具备许多实用的自动测量功能，能够方便、快捷地获取信号的各种参数信息。

本文将介绍示波器的常见自动测量功能及设置方法，并对其应用场景进行分析。

1. 峰-峰值测量峰-峰值是指信号波形中正半周最大值与负半周最小值之间的差值。

示波器能够自动测量出信号的峰-峰值，并将结果显示出来。

在示波器上进行峰-峰值测量的方法为：打开示波器，将测量控制模式调整到"Vpp"或"Pk-Pk"，示波器即可自动计算出峰-峰值。

通过峰-峰值的测量，可以了解到信号的极值情况，进而进行后续的电路分析与设计。

2. 平均值测量平均值测量是指对信号的多个采样值进行求平均得到的结果。

示波器可以自动进行平均值的测量并将结果显示出来。

在示波器上进行平均值测量的方法为：打开示波器，将测量控制模式调整到"Avg"，示波器会自动对信号进行采样并计算平均值。

平均值测量对于信号的稳定性和周期性分析非常有帮助。

3. 频率测量频率是指信号波形的周期性重复次数，可以表示为每秒钟的周期个数。

示波器能够自动测量出信号的频率，并将结果显示出来。

在示波器上进行频率测量的方法为：打开示波器，将测量控制模式调整到"Freq"，示波器会自动对信号进行周期性分析并计算频率值。

频率测量对于信号的周期性分析、信号源的稳定性评估非常重要。

4. 占空比测量占空比是指周期性信号中高电平时间占整个周期时间的比例。

示波器可以自动测量出信号的占空比，并将结果显示出来。

在示波器上进行占空比测量的方法为：打开示波器，将测量控制模式调整到"Duty"，示波器会自动对信号进行占空比分析并计算占空比值。

占空比测量对于脉冲信号的分析、开关电源控制等方面具有重要意义。

5. 上升时间和下降时间测量上升时间和下降时间是指信号波形从低电平到高电平和从高电平到低电平的时间间隔。

示波器的基本测量方法
示波器是一种重要的电子测试设备，广泛应用于电子电路的设计、调试和维护中，可
以用来测量和观测电信号的各种参数，如幅值、频率、相位、周期、脉冲宽度等。

下面将
介绍示波器的基本测量方法。

1. 测量信号的幅值：
在使用示波器测量信号的幅值时，需要先选择合适的电压量程，一般选择电压量程的
上限大于被测信号的幅值。

同时，还要选择合适的触发模式，确保示波器能够稳定地显示
被测信号。

在测量信号的频率时，可以利用示波器的“触发源”功能，设置一个合适的触发电平，并选择“触发模式”为“自动”或“单次”，然后调节横向扫描速度，使示波器能够捕捉
到至少一个完整的周期。

此时，测量得到的横向时间就是信号的周期，频率可以通过反向
计算得到。

示波器可以通过在波形上设置两个垂直参考线，来测量信号的相位差。

首先，在波形
上选择一个参考点，然后设置一个垂直的参考线与该参考点相交，并记录下该参考线的位置。

接着，将示波器的触发模式设置为“一次”，并将触发点移动到另一个波形的相同参
考点处，并再次设置一个垂直参考线。

此时，两个参考线的相对位置就代表了两个波形的
相位差。

示波器可以直接显示信号的周期，只需要在测量信号频率的基础上，将测量得到的横
向时间乘以相应的系数即可。

5. 测量脉冲宽度：
总之，使用示波器进行测量时，需要根据被测信号的性质和要求，选择合适的参数和
功能，确保测量结果的准确性和可靠性。

因此，对示波器的操作和调试，对电子电路的设计、调试和维护都非常重要。

示波器参数测量是如何保证精度的？“参数测量”是示波器分析波形的一大利器，工程师不用开启光标就可以轻松得到各项参数。

但也有工程师会有点不放心：示波器如何保证测量精度呢？本文就带你步步深入，了解示波器参数测量背后的算法。

ZDS系列示波器提供了非常丰富的测量功能，测量项目最多可达51种。

工程师在使用时遇到的问题多是因为对细节及原理了解不够，下面就这些内容，带你一步一步深入挖掘，解开你的疑惑。

一、参数测量的使用方法打开测量比较简单，记住两个要点：1、我要测量哪个通道？2、我要测什么？图1 打开测量小结：测量项目有51项之多，支持24项测量项目同屏幕显示。

二、参数测量算法分析示波器中测量的项目大体上可分为两大类，一类与电压相关，如最大值、最小值、顶部值、底部值等。

另一类与时间相关，如频率、周期、上升时间、下降时间、占空比等。

顶部值、底部值是非常重要的两个测量项，是时间测量的基础。

与电压相关的测量，相对比较简单，最大值(Vmax)与最小值(Vmin)可通过遍历所有样本点求出。

顶部值(Vtop)和底部值(Vbase)的求解，需要先对所有样本点进行直方图映射，然后求出现概率最大的电压值。

顶部值(Vtop)：相对于波形上部的最大概率的电压，并且概率达到样本点总数的5%以上。

底部值(Vbase)：相对于波形下部的最大概率的电压，并且概率达到样本点总数的5%以上。

图2 电压相关项的测量与时间相关的测量项，需要使用顶部值(Vtop)和底部值(Vbase)，然后再通过Vtop与Vbase 计算出高中低三根阈值线的位置，最后求阈值线与波形的交点，可得到时间相关的测量结果，如图3所示。

高中低三根阈值线的位置可调节，默认值为90%、50%、10%。

图3 时间相关项的测量小结：有一些特殊的波形（如正弦波）会出现Vtop和Vbase求解失败（概率少于5%），此时会使用Vmax与Vmin作为新的顶部值与底部值，并且会在Vtop和Vbase的值后面，追加?号显示来表示异常，如图4所示。

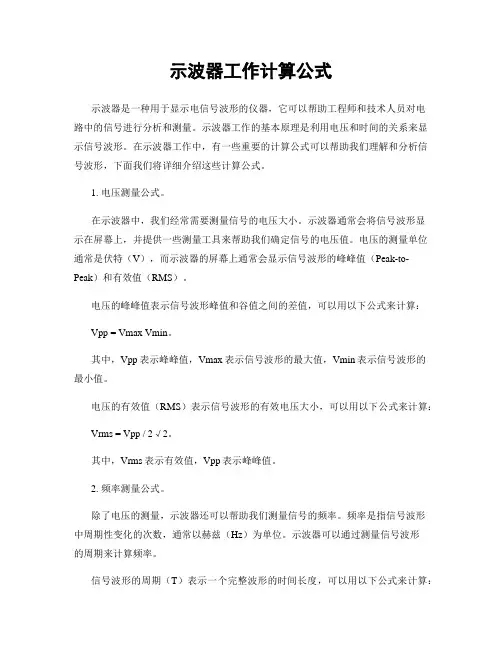

示波器工作计算公式示波器是一种用于显示电信号波形的仪器，它可以帮助工程师和技术人员对电路中的信号进行分析和测量。

示波器工作的基本原理是利用电压和时间的关系来显示信号波形。

在示波器工作中，有一些重要的计算公式可以帮助我们理解和分析信号波形，下面我们将详细介绍这些计算公式。

1. 电压测量公式。

在示波器中，我们经常需要测量信号的电压大小。

示波器通常会将信号波形显示在屏幕上，并提供一些测量工具来帮助我们确定信号的电压值。

电压的测量单位通常是伏特（V），而示波器的屏幕上通常会显示信号波形的峰峰值（Peak-to-Peak）和有效值（RMS）。

电压的峰峰值表示信号波形峰值和谷值之间的差值，可以用以下公式来计算：Vpp = Vmax Vmin。

其中，Vpp表示峰峰值，Vmax表示信号波形的最大值，Vmin表示信号波形的最小值。

电压的有效值（RMS）表示信号波形的有效电压大小，可以用以下公式来计算：Vrms = Vpp / 2√2。

其中，Vrms表示有效值，Vpp表示峰峰值。

2. 频率测量公式。

除了电压的测量，示波器还可以帮助我们测量信号的频率。

频率是指信号波形中周期性变化的次数，通常以赫兹（Hz）为单位。

示波器可以通过测量信号波形的周期来计算频率。

信号波形的周期（T）表示一个完整波形的时间长度，可以用以下公式来计算：T = 1 / f。

其中，T表示周期，f表示频率。

频率（f）表示信号波形中周期性变化的次数，可以用以下公式来计算：f = 1 / T。

其中，f表示频率，T表示周期。

3. 相位测量公式。

在信号分析中，相位是一个重要的参数，它表示信号波形的相对时间位置。

示波器可以帮助我们测量信号波形之间的相位差。

相位差（φ）表示两个信号波形之间的时间差，可以用以下公式来计算：φ = (t / T) 360°。

其中，φ表示相位差，t表示时间差，T表示周期。

4. 波形变换公式。

示波器可以对信号波形进行一些变换操作，比如傅里叶变换、反变换等。

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。

示波器的使用数据计算公式引言。

示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成图形显示出来，帮助工程师们分析和测量电路中的各种信号。

在使用示波器时，我们需要了解一些基本的数据计算公式，以便正确地分析和处理测量到的波形数据。

本文将介绍一些示波器的使用数据计算公式，帮助读者更好地理解示波器的原理和使用方法。

一、频率计算公式。

在示波器中，频率是一个非常重要的参数，它可以告诉我们信号波形的周期性和频率特性。

频率的计算公式如下：f=1/T。

其中，f表示频率，单位为赫兹（Hz）；T表示周期，单位为秒（s）。

通过测量信号的周期T，我们可以利用上述公式计算出信号的频率f。

例如，如果我们测得一个信号的周期为0.01秒，则该信号的频率为1/0.01=100Hz。

二、峰值计算公式。

峰值是指信号波形的最大振幅，它可以告诉我们信号的最大电压或电流值。

在示波器中，我们可以通过以下公式计算信号的峰值：Vp=Vmax。

其中，Vp表示峰值，单位为伏特（V）；Vmax表示信号波形的最大振幅。

通过测量信号波形的最大振幅Vmax，我们可以得到信号的峰值Vp。

例如，如果我们测得一个信号的最大振幅为5V，则该信号的峰值为5V。

三、均方根值计算公式。

均方根值是指信号波形的有效值，它可以告诉我们信号的有效电压或电流值。

在示波器中，我们可以通过以下公式计算信号的均方根值：Vrms=√(1/T∫[0,T]v(t)^2dt)。

其中，Vrms表示均方根值，单位为伏特（V）；v(t)表示信号波形随时间变化的函数。

通过对信号波形的每个采样点进行平方运算，并求平均值后再开方，我们可以得到信号的均方根值Vrms。

例如，如果我们对一个信号进行采样得到一组电压值{1V, 2V, 3V}，则可以按上述公式计算出该信号的均方根值。

四、相位差计算公式。

相位差是指两个信号波形之间的时间差或相位角度差，它可以告诉我们两个信号之间的相位关系。

在示波器中，我们可以通过以下公式计算信号之间的相位差：Φ=360×(Δt/T)。

示波器测数字信号的方法
使用示波器测量数字信号的方法可以分为以下步骤：
1. 设置示波器：首先，需要设置示波器的参数，以便准确地捕捉和测量信号。

这包括设置垂直灵敏度、垂直偏移、时基范围和水平位置等。

2. 触发源选择：确保示波器的触发源正确设置，以便当信号出现在屏幕上时，能够准确地进行测量。

3. 信号捕获：使用示波器的探头连接到信号源，确保信号被正确地捕获。

调整时基范围，以便观察信号的整个周期或所需的时间段。

4. 测量参数：使用示波器的测量工具测量信号的关键参数，如幅度、频率、周期、上升时间等。

这些参数对于评估信号的质量和特性非常重要。

5. 分析结果：根据测量的参数，分析信号的特性。

例如，如果测量到的频率与预期不符，可能需要检查信号源或电路是否存在问题。

6. 记录结果：将测量的结果记录下来，以便后续的分析和报告。

记录的结果应该包括测量的参数、示波器的设置以及任何观察到的异常或问题。

请注意，以上步骤可能会根据示波器的型号和具体的测量需求有所不同。

在进行实际测量时，建议参考示波器的用户手册或操作指南，以确保正确和准确地测量信号。

示波器的相位测量和频率测算技巧示波器是一种广泛应用于电子工程领域的仪器，用于观察和测量电信号的振幅、频率、相位等参数。

在实际工作中，掌握示波器的相位测量和频率测算技巧是非常重要的。

本文将介绍几种常用的技巧，帮助您更好地进行相位测量和频率测算。

一、相位测量技巧相位是指信号在时间轴上的偏移程度，通常以角度来表示。

在示波器上进行相位测量可以通过以下几种方式实现：1. 参考信号法：使用一个已知相位的参考信号和待测信号同时输入示波器，示波器上可以通过比较两个信号的相位差来进行测量。

这种方法需要注意选择合适的参考信号，并保证其相位稳定。

2. X-Y 模式：通过将待测信号和一个已知相位的正弦信号输入示波器的两个通道，然后将示波器切换为 X-Y 模式，我们可以直接读取相位差。

这种方法简单直观，但需要注意示波器通道之间的匹配和调节。

3. Lissajous 图案法：将待测信号和一个已知相位的正弦信号输入示波器的两个通道，并将示波器切换为 XY 模式，我们可以观察到一种特殊的图案，称为 Lissajous 图案。

通过观察 Lissajous 图案的形状，我们可以得出信号的相位关系。

这种方法适用于任意波形的相位测量。

二、频率测算技巧频率是指信号在单位时间内重复的次数，通常以赫兹（Hz）为单位。

在示波器上进行频率测算可以通过以下几种方式实现：1. 利用示波器的自动测量功能：现代示波器通常会提供自动测量功能，可以直接读取信号的频率。

这种方式方便快捷，适用于简单的频率测算，但对于复杂信号可能存在误差。

2. 基于时间测量的方法：通过测量信号一个完整周期所需的时间，可以得到信号的频率。

示波器提供时间的测量功能，我们可以观察到信号的一个完整周期，并测量其所占用的时间。

然后，通过频率=1/周期的公式计算信号的频率。

3. 基于傅里叶变换的方法：傅里叶变换是一种将信号从时域转换到频域的方法。

示波器通常会提供频谱分析功能，可以通过对信号进行傅里叶变换得到其频谱，从而准确计算信号的频率。
