模电例题

  • 格式：ppt
  • 大小：2.15 MB
  • 文档页数：44

下载文档原格式

  / 44

合集下载

模电考试题及答案

模电考试题及答案

模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。

A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。

A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。

A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。

A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。

A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。

A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。

答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。

答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。

答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。

答案：非线性5. 负反馈可以提高放大电路的________。

模电试题及答案

模电试题及答案

模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。

A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。

A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。

A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。

B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。

A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。

答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高3. 差分放大器可以有效地放大两个输入端之间的________。

答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。

答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

模电典型题型

模电典型题型

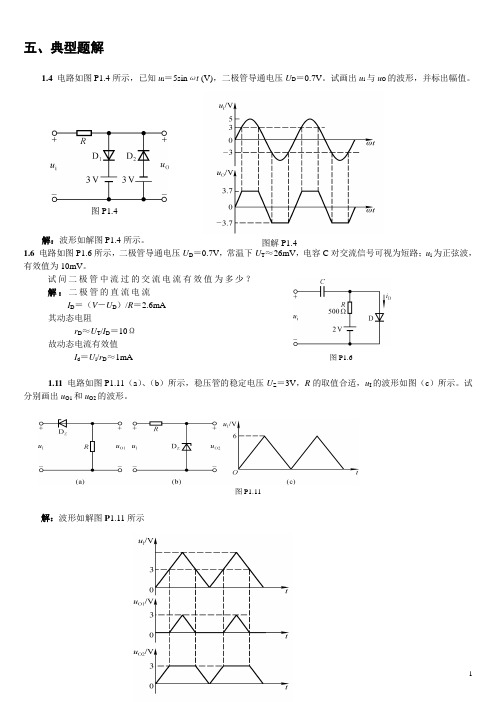

五、典型题解1.4 电路如图P1.4所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。

试画出u i 与u O 的波形，并标出幅值。

解：波形如解图P1.4所示。

1.6 电路如图P1.6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？ 解：二极管的直流电流 I D ＝（V －U D ）/R ＝2.6mA其动态电阻r D ≈U T /I D ＝10Ω 故动态电流有效值I d ＝U i /r D ≈1mA 图P1.61.11 电路如图P1.11（a ）、（b ）所示，稳压管的稳定电压U Z ＝3V ，R 的取值合适，u I 的波形如图（c ）所示。

试分别画出u O1和u O2的波形。

图P1.11解：波形如解图P 1.11所示图P1.4图解P1.4解图P1.111.14已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图P1.14所示。

分别求另一电极的电流，标出其实际方向，并在圆圈中画出管子。

图P1.14解：答案如解图P1.14所示。

解图P1.141.15测得放大电路中六只晶体管的直流电位如图P1.15所示。

在圆圈中画出管子，并分别说明它们是硅管还是锗管。

图P1.15解：晶体管三个极分别为上、中、下管脚，答案如解表P1.15所示。

解表P1.151.16 电路如图P1.16所示，晶体管导通时U BE ＝0.7V ，β=50。

试分析V BB 为0V 、1V 、1.5V 三种情况下T 的工作状态及输出电压u O 的值。

解：（1）当V BB ＝0时，T 截止，u O ＝12V 。

（2）当V BB ＝1V 时，因为 60bBEQBB BQ =-=R U V I μAV9mA 3 C CQ CC O BQ CQ =-===R I V u I I β所以T 处于放大状态。

模电经典例题

模电经典例题

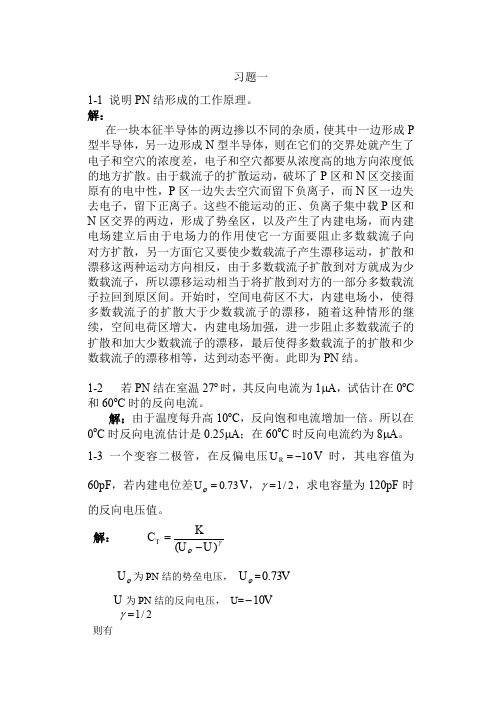

习题一1-1 说明PN 结形成的工作原理。

解：在一块本征半导体的两边掺以不同的杂质，使其中一边形成P 型半导体，另一边形成N 型半导体，则在它们的交界处就产生了电子和空穴的浓度差，电子和空穴都要从浓度高的地方向浓度低的地方扩散。

由于载流子的扩散运动，破坏了P 区和N 区交接面原有的电中性，P 区一边失去空穴而留下负离子，而N 区一边失去电子，留下正离子。

这些不能运动的正、负离子集中载P 区和N 区交界的两边，形成了势垒区，以及产生了内建电场，而内建电场建立后由于电场力的作用使它一方面要阻止多数载流子向对方扩散，另一方面它又要使少数载流子产生漂移运动，扩散和漂移这两种运动方向相反，由于多数载流子扩散到对方就成为少数载流子，所以漂移运动相当于将扩散到对方的一部分多数载流子拉回到原区间。

开始时，空间电荷区不大，内建电场小，使得多数载流子的扩散大于少数载流子的漂移，随着这种情形的继续，空间电荷区增大，内建电场加强，进一步阻止多数载流子的扩散和加大少数载流子的漂移，最后使得多数载流子的扩散和少数载流子的漂移相等，达到动态平衡。

此即为PN 结。

1-2 若PN 结在室温27o 时，其反向电流为1μA ，试估计在0o C 和60o C 时的反向电流。

解：由于温度每升高10o C ，反向饱和电流增加一倍。

所以在0o C 时反向电流估计是0.25μA ；在60o C 时反向电流约为8μA 。

1-3 一个变容二极管，在反偏电压10-=R U V 时，其电容值为60pF ，若内建电位差73.0=ϕU V ，2/1=γ，求电容量为120pF 时的反向电压值。

解： γϕ)(U U KC T -=ϕU 为PN 结的势垒电压， ϕU =V 73.0U 为PN 结的反向电压， U=V 10- 2/1=γ 则有21)73.10(*12106021)1073.0(121060-⨯=+=-⨯K K当C T =120pF 时VU U U U 95.1473.1073.073.104173.073.102121)73.0(21)73.0(73.101210601210*120-=-=⨯=-=--⨯-⨯=-即，反向电压值为V 95.1。

模电习题及答案

模电习题及答案

(2)若改用β=200 的晶体管，则 Q 点如何变化？ (3)若电容 Ce 开路，则将引起电路的哪些动态参数发生变化？如何变化？ 解：(1)静态分析：
U BQ
Rb1 VCC 2V Rb1 Rb 2
1mA
I EQ
U BQ U BEQ R f Re
I BQ
I EQ 1
第一章 自测题 三 写出图 Tl.3 所示各电路的输出电压值，设二极管导通电压 UD=0.7V。
解：UO1=1.3V, UO2=0V, UO3=-1.3V, UO4=2V, UO5=1.3V, UO6=-2V。 四、已知稳压管的稳压值 UZ=6V ，稳定电流的最小值 IZmin=5mA 。求图 Tl.4 所示电路中 UO1 和 UO2 各为多少伏。
VCC U CES 11.3mA ， 所以 T 处于饱和状态 Rc
1.12 分别判断图 Pl.12 所示各电路中晶体管是否有可能工作在放大状态。
(a)
(b)
(c)
(d)
(e)
图 P1.12 解：(a)可能；(b)可能；(c)不能；(d)不能，T 的发射结会因电流过大而损坏。(e)可能。 第二章 自测题 二．试分析图 T2.2 各电路是否能放大正弦交流信号，简述理由。设图中所有电容对交流信 号均可视为短路。
解：(1)求解 Q 点：
I BQ
VCC U BEQ Rb (1 ) Re
32.3 A
I EQ (1 ) I BQ 2.61mA U CEQ VCC I EQ Re 7.17V
(2)求解放大倍数和输入、输出电阻：
RL=∞时； A u
(1 ) Re 0.996 rbe (1 ) Re
模电习题及答案

模电习题及答案

一、填空题1. 半导体导电时有和两种载流子共同参与导电，其中带正电，而带负电。

2. 测得某放大电路中一晶体三极管各电极直流电位V1=12V，V2=8V，V3=7.3V，则该三极管的基极电位等于，由材料制成，管型为。

3.双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

4.根据反馈信号在输出端的取样方式不同，可分为反馈和反馈，根据反馈信号和输入信号在输入端的比较方式不同，可分为反馈和反馈。

6. 正弦波振荡电路的振幅平衡条件是__ _____，相位平衡条件是________ _。

7. 电压负反馈可稳定输出，串联负反馈可使提高。

8. 在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

二、选择题1．晶体三极管最突出的缺点是（）。

A.输入电阻小B.温度稳定性差C.放大倍数小D.易产生失真2．放大电路静态工作点过低容易产生__________失真A．交越B．饱和C．截止D．频率3．某深度负反馈电路，反馈深度AF1 =100，未接负反馈时，放大电路的开环增益为104，则该反馈电路的闭环增益为( )。

A．103B．104C．102D．105 4．下边哪一项不属于多级直接耦合放大电路的优点（）。

A．既能放大直流信号，也能放大交流信号B．不会产生零点漂移C．低频响应好D．便于集成化5．差动放大器抑制零点漂移的效果主要取决于( )A．两个三极管的放大倍数B．两个三极管及偏置电阻参数的对称程度C．每个三极管的穿透电流的大小D．两个集电极电阻6．若想把正弦信号转换成方波，可采用以下哪种电路（）。

A．微分运算电路B．滞回比较器C．过零比较器D．积分运算电路7．稳压管的稳压作用是利用其什么特性实现的( )A．PN 结的反向截止特性B．PN 结的正向导通特性C．PN 结的反向击穿特性D．PN 结的单向导电性8．下列关于电流串联负反馈不正确的说法是：（）A.反馈取样量是电压B.输入量与反馈量在输入端串联C.可提高放大电路的输出电阻D.可以提高放大电路输入电阻9．下面那一项不是对功率放大电路的基本要求（）。

模电优秀试题含答案

模电优秀试题含答案

模电优秀试题含答案模拟电子技术练习题1、差动放大器与其它放大器相比，其特点是能（）。

A ．克服温漂B ．稳定放大倍数C ．提高输入电阻 D.扩展通频带 2、FET 是（）控制器件。

A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路，要其对前一级的影响小（吸取的电流小），对后级带负载能力强，宜采用（）。

A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源，应选用（）。

A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的v 。

A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=，当11..>+F A 时，表明放大电路引入了（）。

A ．负反馈B ．正反馈C ．自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ，为了防止干扰信号的混入，应选用（）滤波电路。

A ．高通 B ．低通 C ．带通 D.带阻8、负反馈放大电路产生自激振荡条件是（）。

A ．1..=F AB ．1..-=F AC ．1..>F A D. 1..<F A 9、在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为（）。

A ．1WB ．0.5WC ．0.2W D.无法确定 10、PN 结外加正向电压时，其空间电荷区（）。

A.不变B.变宽C.变窄D.无法确定11．当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E （）。

A. >，> B.<，< C. =，= D.≤，≤ 12、共模抑制比越大表明电路（）。

A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是（）。

模电经典例题

模电经典例题

（ 1）若将 它们串联 相接，则 可得到几种稳 压值？各 为多少？ （ 2）若将 它们并联 相接，则 又可得到几种 稳压值？ 各为多少 ？ 解 ：（ 1） 两 只 稳 压 管 串 联 时 可 得 1 .4V、 6 .7V、 8.7V 和 14V 等 四 种 稳 压 值。 （2）两只稳 压管并联 时可得 0.7V 和 6V 等两种稳 压值。
RL＝ ∞ 时
Ri = Rb ∥[rbe + (1 + β )Re ] ≈ 110kΩ
A& u
=
(1 + β )Re rbe + (1 + β )Re
≈ 0.996
RL＝ 3kΩ 时
Ri = Rb ∥[rbe + (1 + β )(Re ∥ RL )] ≈ 76kΩ
A& u
=
(1 + β )(Re ∥ RL ) rbe + (1 + β )(Re ∥ RL )
⋅ uI2
+
Rf R3
⋅ uI3
+
Rf R4
⋅ uI4
= −20uI1 − 20uI2 + 40u13 + u14
7.14 在 图 P7.14（ a）所 示 电 路 中 ， 已 知 输 入 电 压 uI 的 波 形 如 图（ b）所 示， 当 t＝ 0 时 uO＝0。 试画出输 出电压 uO 的波形 。
uI/V uO1/V uO2/V
0.1
0.5
1.0
1.5
－1
－5
－10
－14
1.1
5.5
11
14
7.4 设计一 个比 例运算 电路， 要 求输入 电阻 Ri＝20kΩ， 比例 系 数为 －100。
模电例题

模电例题


R+rd
VT 26 其中: rd = = ≈28Ω IDQ 0.93 VI－VD(on) I0－0.7 IDQ= = =0.93mA R 10 △vI =±1 V △vO= ±2.79mV
章末总结与习题讨论
极管电路. 6、熟悉常用的二极管应用电路─整流、稳压、限幅、 开关.
二、例题讨论
【例2-3】 简单二极管基本电路如图2.36所 示.对于下列两
VEQ VBQ－VBE(on) 3.17－0.7 ICQ≈IEQ = = = ≈1.22mA RE1+RE2 RE1+RE2 0.02+2
(2) 动态分析
rbe= rbb′+ (1+β)
VT =0 + (1+150) IEQ
26 ≈3.33kΩ (3.22kΩ) 1.18
rce≈│VA│ / ICQ = 100/1.17 ≈85.47kΩ (81.97kΩ) ·=－ A v βRL′ 150×(8.2 ∥ 8.2) =－ ≈－96.9 (－98. 6) rbe +(1+β)RE1 3.33+(1+150)×0.02
章末总结与习题讨论
下的三极管，通常具有下列关系： （1） 对硅管：│VBE│≈0.7V；对锗管：│VBE│≈0.3V。 （2） 对NPN管：VC＞VB＞VE ；对PNP管：VC＜VB＜VE 。
①
0V
② ③
0.3V －5V （a）
① 8V
② ③ 2V （b） 2.7V
① －2V
② ③
①
② ③
－10V －2.3V －3V 5V －2.3V （c）
VD
章末总结与习题讨论
(2) VDD=1V ① VD=0V, ID=0.1mA. ② VD=0.7V, ID=0.03mA. ③ ID=0.049mA ,VD=0.51V. 【例2-4】分析图2.37 (a) 所示的电路.设电路中各参数如下: VDD=5V,R=5kΩ，VD(on)=0.6V, vi=0.1sinωt（V）. 【解】 分两步进行分析: 直流分析和交流分析.
模电试题及答案

模电试题及答案

模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。

答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。

答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。

答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。

答案：电流5. 稳压二极管的稳定电压值通常在______V左右。

答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。

模电例题

模电例题


RL 500 UO = ⋅U I = ⋅ 10V ≈ 3 .33V R + RL 1000 + 500
第7页
模拟电子技术B 模拟电子技术B 1.6 已知图 已知图P1.6所示电路中稳压管的稳定电压 Z＝ 所示电路中稳压管的稳定电压U 所示电路中稳压管的稳定电压 6V，最小稳定电流 Zmin＝5mA，最大稳定电流 ，最小稳定电流I ， IZmax＝25mA。 。 （1）分别计算 I为10V、15V、35V三种情况下输 ）分别计算U 、 、 三种情况下输 出电压U 的值； 出电压 O的值； 时负载开路， （2）若UI＝35V时负载开路，则会出现什么现象 ） 时负载开路 则会出现什么现象? 为什么？ 为什么？
I C 1mA 1mA = 100 β= = I B 10µA IC 5mA = 50 β= = I B 100µA
（b） ）
第9页
模拟电子技术B 模拟电子技术B
例题习题
1.10 电路如图 电路如图P1.10所示，晶体管导通时 所示， 所示 UBE＝0.7V，β=50。试分析 BB为0V、 ， 。试分析V 、 1V、3V三种情况下 的工作状态及输出 三种情况下T的工作状态及输出 、 三种情况下 电压u 的值。 电压 O的值。 【解】 （1）当VBB＝0时，T截止，uO＝12V。 ） 时 截止， 。 截止 （2）当VBB＝1V时，因为 ） 时
基本共射放大电路
第12页
模拟电子技术B 模拟电子技术B
例题习题
2. 常见的两种共射放大电路 (1) 直接耦合放大电路 （ RL＝∞ ）
Ib2 IBQ Ube Ib1
已知
Ib2=Ib1+IBQ
Ube=UBEQ
I BQ = I b 2 − I b 1 =

模电基础例题(精选)

二极管1•. 本征半导体热激发时的两种载流子分别是、。

2. •N型半导体多数载流子是，少数载流子是。

3.P型半导体多数载流子是，少数载流子是。

4.在常温下硅二极管的开启电压约为V,导通后的正向压降为,5.在常温下锗二极管的开启电压约为V,导通后的正向压降为,6.当PN结外加正向电压时,扩散电流漂移电流,耗尽层;当PN结外加反向电压时,扩散电流漂移电流,耗尽层;A. 大于B.小于C. 等于D. 变宽E. 变窄F. 不变７．PN结的空间电荷区有哪些称谓? 为何这样称谓?二极管有哪些特性？其中最重要的特性是。

1、在本征半导体中掺入三价元素后的半导体称为B、P型半导体2、N型半导体中少数载流子为B、空穴3、P型半导体是C、中性4、PN结加正向电压时，其正向电流是A、多数载流子扩散形成的8、稳压二极管是利用PN结的B、反向击穿特性9、PN结反向电压的数值增大（小于击穿电压）C、其反向电流不变1.15 试判断图1.40中的二极管是否导通,还是截止,并求出两端电压u AOU0 =8vD的导通电压为0.7v u0 =1V6.5电路如图P6.5（a）所示，其输入电压v i1和v i2的波形如图（b）所示，二极管导通电压V D＝0.7V。

试画出输出电压v O的波形，并标出幅值。

v i1/V解：u O 的波形如解图P1.2所示。

6.8二极管电路如图6.8所示，试判断各图中的二极管是导通还是截止，并求出AB 两端电压V AB ，设二极管是理想的。

解:图a ：将D 断开，以O 点为电位参考点，D 的阳极电位为－6 V ，阴极电位为－12 V ，故 D处于正向偏置而导通，V AO =–6 V 。

图b ：对D 1有阳极电位为 0V ，阴极电位为－12 V ，故D 1导通，此后使D 2的阴极电位为 0V ，而其阳极为－15 V ，故D 2反偏截止，V AO =0 V 。

图c ：对D 1有阳极电位为12 V ，阴极电位为0 V ，对D 2有阳极电位为12 V ，阴极电位为－6V ．故D 2更易导通，此后使V A ＝－6V ；D 1反偏而截止，故V AO ＝－6V 。

模拟电子技术例题习题

第7页
模拟电子技术B 1.6 已知图P1.6所示电路中稳压管的稳定电压UZ＝ 6V，最小稳定电流IZmin＝5mA，最大稳定电流 IZmax＝25mA。 （1）分别计算UI为10V、15V、35V三种情况下输 出电压UO的值； （2）若UI＝35V时负载开路，则会出现什么现象? 为什么？
例题习题
（1）当UI＝15V时，若UO＝UZ＝6V，则 IR=(15-6)V/1K =9mA IDZ=-3mA<IZmin，所以稳压管未击穿。故 当UI＝35V时，若UO＝UZ＝6V，则 RL 500 UIO U I =29mA 15V 5V R=(35-6)V/1K R RL 1000 500 IDZ=17mA， IZMAX>IDZ>IZMIN，所以UO＝UZ＝6V （2）当UI＝35V时，若空载，则有 IDZ= IR=(35-6)V/1K =29mA，IDZ>IZMAX 稳压管将因功耗过大而损坏。
第8页
模拟电子技术B
例题习题
1.8 现测得放大电路中这两只 管子两个电极的电流如图P1.8 所示。分别求另一电极的电流， 标出其实际方向，并在圆圈中 画出管子，且分别求它们的电 流放大系数β。 【解】 （a） I C 1mA 100 I B 10 A （b）
IC 5mA 50 I B 100 A
I BQ
VBB U BEQ Rb
3V 0.7V 460 A 5 K
ICQ=βIBQ=50460μA=23mA。
uo=VCC-ICQRC<UBE
所以T处于饱和状态
第11页
模拟电子技术B
例题习题
第2章 基本放大电路
1. 静态工作点 (Quiescent Point) 放大电路没有输入信号时的工作状态称为静态。 静 态工作点Q（直流值）：UBEQ、IBQ、 ICQ 和UCEQ

《模电》经典题目-含答案

模拟电子技术基础试卷与参考答案试卷三与其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，说明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd=A ，共模电压增益m V 5V m V,10,0i2i1c ===V A V ，则输出电压o V 为（）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（）。

模拟电子技术 例题

1
当ｖi>2.5V 时，Ｄ1 导通，假设此时Ｄ2 尚未导通，则 Ｖo=(2/3)．(Vi-2.5)+2.5V； 令ｖo=10V，则ｖi=13.75V，可见当ｖi>13.25V 时，Ｄ1、Ｄ2 均导通，此时 Ｖo=10V。传输特性曲线略。
例 3．试判断图中二极管是导通还是截止？并求出 AO 两端电压ＶA0。设二极管 为理想的。
8
解：(1）Vc2=Vcc/2=6V，调 R1 或 R3 可以满足。 (2)交越失真，可以增大 R2。 (3)由于 T1,T2 的静态功耗 ＰT1=ＰT2=βＩBＶCE=β(Ｖcc-2|Ｖ
BE|)/(Ｒ1+Ｒ3)-Ｖcc/2=1156mV>>ＰCM, 所以会烧坏功放管。 例 3.图为某收音机的输出电路 （１）说明电路的名称； （２）简述 C2、C3、R4、R5 的作用； （３）已知电路的最大输出功率 Pmax=6.25w, 计算对称功率管 T2、T3 的饱和压 降|Vces|。
例 4．两个稳压管的稳压值ＶZ1=5V，ＶZ2=7V，它们的正向导通压降均为 0.6V， 电路在以下二种接法时，输出电压Ｖo 为多少？若电路输入为正弦信号Ｖ I=20sinωt（V），画出图（a）输出电压的波形。
2
解：图（a）中 D1、D2 都承受反向偏压，所以输出电压Ｖo=ＶZ1+ＶZ2=5V+7V=12V 若输入正弦信号ＶI=20sinωt（V）：
答：（１）OTL 功率放大电路。
9
（２）C２、C３组成的自举电路，可增大输出幅度。C３使加到 T2、T3 管 的交流信号相等，有助于使输出波形正负对称。R４为 T２、T３提供偏置电压， 克服交越失真。R5 通过直流负反馈的方式为 T１提供偏置且稳定静态工作点。 调节 R５可使 K 点电位达到０.５Vcc。 （３）|Ｖቤተ መጻሕፍቲ ባይዱES|=2V

模电习题大全

1
io
vo
vi
A1 +
R2 A2 R4 +
vi
vo
+ RL R2
R1 (b)
(f)
电压串联负反馈
R1 Fv vo R1 R4
R1 vi vo R1 R4
电流串联正反馈
Fr
vi
v p1
vf io
R2
R2 vo R2 RL
vo R4 Avf (1 ) vi R1
(3)
v(t ) 220 2 sin(2 50 t 0)
60 v(t ) sin(2 10 3 t 0) 2 mV
V
(4)
1 v(t ) sin(100 t 0) 2
V
1.2
题图1.2所示的周期方波电压信号加在一个电阻R两端。
1 T v2 ( )dt R 计算该方波信号在电阻上消耗的功率PS； T 0
解：
VS
RS +
Vi
ii R
i1
Ro1 + AVO1V
i
Ri2 + Vo1 +
Ro2 + AVO2Vo1 Vo2 -
Ri3 + -
Ro3 AVO3Vo2
io +V o RL
+ -
高输入电阻型
高增益型
低输出电阻型
vo vo vo 2 vo1 vi Ri1 Ri1 Avs Av 3 Av 2 Av1 Av1 Av 2 Av 3 vs vo 2 vo1 vi vs Ri1 Rs Ri1 Rs Ri1 Ri 2 Avo1 Ri 3 Avo 2 RL Avo 2 252 Ri1 Rs Ri 2 Ro1 Ri 3 Ro 2 RL Ro 3

模电测试题及答案

模电测试题及答案一、选择题（每题5分，共20分）1. 在模拟电路中，三极管的基本放大作用是通过改变哪个参数来实现的？A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案：C2. 理想运算放大器的输入阻抗是：A. 零B. 无穷大C. 有限值D. 负值答案：B3. 在共发射极放大电路中，输出电压与输入电压相位关系是：A. 同相B. 反相C. 正交D. 无固定相位关系答案：B4. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D二、填空题（每空3分，共15分）1. 在模拟电路中，放大器的增益可以通过改变________来调节。

答案：电阻值2. 运算放大器的输出电压范围受到________的限制。

答案：电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高4. 模拟电路中的反馈可以分为________和________。

答案：正反馈，负反馈5. 模拟电路中的噪声主要来源于________和________。

答案：电源，半导体器件三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路通常使用模拟信号，如电压或电流的连续变化，来表示信息；数字电路则使用二进制数字信号，即0和1，来表示信息。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器主要由输入级、中间级和输出级组成。

输入级通常为差分放大器，用于放大两个输入端之间的电压差；中间级为高增益放大级，进一步放大信号；输出级则负责将放大后的信号输出。

运算放大器的工作原理基于负反馈原理，通过调整反馈电阻来控制放大倍数。

四、计算题（每题15分，共30分）1. 给定一个共发射极放大电路，其静态工作点为Vcc=12V，Rc=2kΩ，Re=1kΩ，β=100，求该电路的静态集电极电流Ic。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求： （1）画出该电路的微变等效电路； （2）计算该放大电路的输入电阻，输出电阻和电压放大倍数 Aus ; (3) 如将电容 C e 的正极性接到三极管发射极，此时电压放大倍数 Aus 又是多少?
6
3.1 判断图P3.1所示各两级放大电路中，T1和T2管分别组成哪种基 本接法的放大电路。设图中所有电容对于交流信号均可视为短路。
21
6.4
判断反馈－ 正负反馈 交直流反馈 判断引入哪种 组态交流负反馈， 计算反馈系数
深度负反馈条件下 的电压放大倍数
22
6.5
判断反馈－ 正负反馈 交直流反馈 判断引入哪种 组态交流负反馈， 计算反馈系数
深度负反馈条件下 的电压放大倍数
23
6.6.放大电路如图所示。试回答： 电路中有哪些级间反馈？指出起反馈作用的元件。 这些反馈对电路的工作状态或放大性能起什么作用？ 电路的反馈系数为多大？ 在深度负反馈的条件下，该电路的电压放大倍数大致是多少？
I B VCC U BEQ Rb ( 1 )( Re 1 Re 2 )
I C I B
U CEQ VCC I C RC I E ( RE 1 RE 2 )
3
+
Ui
b rbe Rb
–
— e Rc Re1
I b
c + RL
Uo
–
UO ( RC // R L ) Au rbe ( 1 ) Re 1 Ui
Ri R1 rbe1 Ro R3 ∥ rbe2 R2 1 2 (1 1 )( R2 ∥ R3 ∥ rbe2 ) R ( 2 4 ) rbe1 (1 1 )( R2 ∥ R3 ∥ rbe2 ) rbe2
Au
Ri R1 ∥ [ rbe1 (1 1 )( R2 ∥ R3 ∥ rbe2 )] Ro R 4
Ri Rb //( rbe ( 1 )Re 1 )
RO RC
4
2-4、 电 路 如 图 所 示 ， 晶 体 管 的 ＝ 60 ， rbb' =100 Ω 。 1、 2、 3、 求静 态 工作 点 Q 画出 微 变等 效 电路 。
求 Au , R i 和 R o ；
4、 设 U s ＝ 10m V（ 有 效 值 ） 求 U i U o ， 4、
32
8-2 分别判断图P8.11所示各电路是否满足正弦波振荡的相位条件。
(课本8.11)
33
8-3试分别求解图P8.15所示各电路的电压传输特性。(课本8.14)
34
8.4电路如图六所示，A1、A2为理想运算放大 器。若Ui为一正弦波，且其幅值约为UREF 的1.4倍，试画出与Ui对应的Uo波形图。
Ui
Rif
18
解： （1）A1 电压并联负反馈
A2电压并联负反馈 级间电压串联负反馈
.
（2） Auf U o 1 R4 11 .
Ui R5
.
（3） I
i

.
U i U o1 U i U o R1 R1
.
.
.
.
U i U
.
.
f
(
R4 R5 ) R5
.
R1
U i (1
R ∥ [rbe2 (1 2 )rd ] 2 R3 Au 1 2 [ ] R1 rbe1 rbe2 (1 2 )rd
Ri R1 rbe1 R o R3
R Au [ g m ( R4 ∥ R6 ∥ R7 ∥ rbe2 )] ( 2 8 ) rbe 2
ui ui + UREF A2 uo
o
A1 uREF 图六
+

2
3
t
35
8.5、图示两电路中，A为理想运放。
1.指出它们分别是什么类型的电路； 2.画出它们的电压传输特性：u o f (u I )（标出幅度坐标）。
36
9.11 在图P9.11所示电路中，已知VCC＝15V，T1和T2管的饱和 管压降│UCES│＝1V，集成运放的最大输出电压幅值为±13V， 二极管的导通电压为0.7V。
各电容器的容量均足够大。
.
求：中频电压放大倍数 A u 、输入电阻 Ri 和输出电阻 Ro
RD C1 +
.
。
+Vcc
C2 + T1
Rb1
Rc
C3 + +
.
T2 Rb2 CS + Re1 RL U o Ce Re2 -
Ui
RG
RS
+
-
图二
13
5-1.某放大电路在低频段的等效电路如图所示。试求： （1）下限截止频率 f L （2）若中频电压增益为40dB,上限截止频率 f H 100 KHZ UO 写出该放大电路的频率特性公式： Au U
i
14
5-2、某放大电路的电压放大倍数的复频域表达式为：
100 f 2 Au f f f ( 1 j )( 1 j )( 1 j 5 ) 5 80 10
1.求中频电压放大倍数 Aum 2.画出其波特图； 3求下限频率 f L 上限频率 f H
f单位为HZ
15
5-3若两级放大电路各级的波特图均如图所示，试画出整个电路 的波特图。
u O2 4 R6 ∥ [ rbe5 (1 5 ) R7 ] u I2 rbe4 (1 4 ) R5
u O3 (1 5 ) R7 u I3 rbe5 (1 5 ) R7
u O Au Au1 Au 2 Au 3 u I Ri rbe1 rbe2 Ro rbe5 R6 R7 ∥ 1 5
Rif
R4 R5 . ) R5 U i ( R4 2 R5 ) R1 R5 R1
R5 R1 60 1 5k R4 2 R5 10 2
19
6-3 （1）试通过电阻引入合适的交流负反馈，使输入电压uI转换 成稳定的输出电流iL； （2）若uI＝0～5V时，iL＝0～10mA，则反馈电阻RF应取多少？
16
6-1、图示两反馈放大电路，试： 说明各级和级间的反馈组态；
.
求出电压放大倍数。 Auf
Uo
.
?
Ui
17
6-2.反馈放大电路如图所示，A1，A2为理想运放。
（1）说明第一，第二级的反馈极性和组态，说明级间反馈的极 性和组态。
.
（2）求电压放大倍数 （3）求输入电阻=?
Auf
Uo
.
?
2-1.图示放大电路，参数如图所标。试画出交流等效电路，并 写出电压放大倍数表达式。
1
2-2． 图示三个共射放大电路， 管子的 均为 100， 且静态 I EQ 均调整到 I EQ 1mA ， 试： （1）近似估算出三个电路的电压放大倍数的值. rbb' 200 （2）比较三电路哪个 | Au | 最大，哪个工作点最稳定？
11
3-4 差动式放大电路如图所示。设晶体管 1
2 60, rbb' 200 ,
U BE 1 U BE 2 0.6V ，试求：
（1）静态时 I C1 , I C 2 , U C 2Q ； （RW 调在中间位置） (2) 计算 Aud
u O ， Rid , Ro ; u I u OC ? u IC
设 U s ＝ 10m V（ 有 效 值 ） 若 C 3 开 路 ， 求 Au 、 R i 、 R o ， ，
此时 Ui ＝ ？ Uo ＝？
5
2-5：电路如图所示: 已知三极管的 60, rbe 1K, Rb1 120 K, Rb 2 30 K,
Re 2 K, Re 100 , Rc RL 5K, RS 0.1K, E S 10 mv,VCC 15v 。
R4 (u I1 u I2 u I3 ) 10 (u I1 u I2 u I3 ) （ c ） uO R1
28
7－4 试求出图所示电路的运算关系。
u O2
1 R1C
u
I
dt 2 u I dt
u O2 (1
R2 )u O 2u O R3
u O u I dt
27
（ a） 设 R3、 R4 、 R5 的 节 点 为 M， 则
u M R3 (
u I1 u I2 ) R1 R2
iR 4 iR3 iR5
u I1 u I2 u M R1 R2 R5
u O u M i R 4 R4 ( R3 R4
（ b） 先 求 解 u O 1 ， 再 求 解 u O 。
+Vcc Rc1 C1 + +
.
Rc2 C 3 + +
.
R1 R2 Re1 + Re2
Uo
Ui
Ce -
-
图 四
24
7-1如下三个电路，已知运放为理想且工作于线性区。试写出各 电路输出与输入电压的关系式。
25
7-2、如图所示两电路，运放为理想。试估算出 u O1 u O 的电压值。
26
7-3 分别求解图所示各电路的运算关系。
（1）若输入电压幅值足够大，则电路的最大输出功率为多少？ （2）为了提高输入电阻，稳定输出电压，且减小非线性失真，应引 入哪种组态的交流负反馈？画出图来。 （3）若Ui＝0.1V时，Uo＝5V，则反馈网络中电阻的取值约为多少？
2
2-3、图示放大电路，已知： 50 , rbe 1k ,U BEQ 0.7V , C 1 , C 2 , C e 足够大。 求： （1）求静态工作点 I
