杨可桢《机械设计基础》(第5版)笔记和课后习题(轮系)
图 5-3 解：这是一个定轴轮系，由题意可得：
1 / 14
圣才电子书 十万种考研考证电子书、题库视频学习平台
反转原理：给周转轮系施以附加的公共角速度 H 后，不改变轮系中各构件之间的相
对运动，原轮系将转化成为一假想的定轴轮系，由此可按定轴轮系的公式计算该新轮系的传
动比。
设周转轮系中两个太阳轮分别为 G、K，行星架为 H，则其转化轮系的传动比：
圣才电子书 十万种考研考证电子书、题库视频学习平台
第5章 轮 系
5.1 复习笔记
一、轮系的类型 轮系是指由一系列齿轮组成的传动系统。 根据轮系运转时各个齿轮轴线相对于机架位置是否固定，分为三类： 1．定轴轮系：轮系中各齿轮轴线相对于机架均为固定，又分为平面定轴轮系和空间定 轴轮系。 2．周转轮系：轮系中至少有一个齿轮轴线位置不固定，而是绕着其他齿轮的固定轴线 回转。周转轮系由太阳轮、行星轮、系杆及机架组成，又可分为差动轮系（自由度为 2）和 行星轮系（自由度为 1）。 3．复合轮系：既包含定轴轮系，又包含周转轮系，或者是由几部分周转轮系组成。 根据轮系中各轮几何轴线在空间的相对位置，分为两类：平面轮系和空间轮系。
图 5-2
5-2 在图 5-3 所示轮系中，已知 z1=15，z2=25， z2' =15，z3=30， z3' =15z4=30， z4' =2(右 旋)，z5=60， z5' =20(m=4 mm)，若 n1=500 r／min，求齿条 6 线速度 v 的大小和方向。
3 / 14
圣才电子书 十万种考研考证电子书、题库视频学习平台
（5）空间周转轮系中，由于角速度矢量与系杆的角速度矢量不平行，所以不能用代数 法相加减。但是不影响基本构件之间传动比的计算。
杨可桢《机械设计基础》(第5版)笔记和课后习题(轴)
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 14 章 轴
14.1 复习笔记 一、轴的功用和类型 轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。 （1）按承受载荷的不同分类 转轴：既传递转矩又承受弯矩的轴，如图 14-1（a）所示的齿轮轴； 传动轴：主要受扭矩而不受弯矩或弯矩很小的轴，如图 14-1(b)所示汽车的传动轴； 心轴：只承受弯矩而不传递转矩的轴，又分为转动心轴和固定心轴两种，如图 14-1（c） (d)所示。
图 14-6 ④轴端挡圈：固定轴端零件，可承受较大轴向力，如图 14-7 所示。
图 14-7 ⑤当轴向力较小时，也可采用弹性挡圈或紧定螺钉进行零件的轴向固定，分别如图 14-8 所示。
3 / 15
圣才电子书 十万种考研考证电子书、题库视频学习平台
弹性挡圈
紧定螺钉
图 14-8 （2）轴上零件的周向固定 常采用的周向固定的零件有：键、花键、销、过盈配合、紧定螺钉等。常见的几种结构 分别如图 14-9 所示。
圆角或加装隔离环；对于轴与轮毂的过盈配合，可在轮毂上或轴上采用过渡肩环或开减载槽。 分别如图 14-11 所示。
键连接
花键连接
销连接
过盈连接
弹性环连接
型面连接
图 14-9 其中，采用键连接时，应使各轴段键槽在同一母线上，如图 14-10 所示；紧定螺钉只用 在传力不大之处。
图 14-10 3．各轴段的直径和长度的确定 （1）轴径的确定 按轴所受的扭矩来初步估计轴所需的直径，将初步求出的直径作为承受扭矩的轴段的最 小直径，然后按轴上零件的装配方案和定位要求，逐步确定各段轴直径。其中，有配合要求 的轴段，应尽量采用标准直径。 （2）各轴段长度的确定 各轴段的长度尺寸，主要由轴上零件与轴配合部分的轴向尺寸、相邻零件之间的距离、 轴向定位以及轴上零件的装配和调整空间等因素决定。基本原则：保证零件所需装配空间的 同时应尽量使轴的结构紧凑。 4．提高轴强度的常用措施 （1）合理布置轴上的零件以减小轴的载荷。 措施：传动件应尽量靠近轴承，尽可能不采用悬臂的支承形式；力求缩短支承跨距及悬
第 14 章 轴
14.1 复习笔记 一、轴的功用和类型 轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。 （1）按承受载荷的不同分类 转轴：既传递转矩又承受弯矩的轴，如图 14-1（a）所示的齿轮轴； 传动轴：主要受扭矩而不受弯矩或弯矩很小的轴，如图 14-1(b)所示汽车的传动轴； 心轴：只承受弯矩而不传递转矩的轴，又分为转动心轴和固定心轴两种，如图 14-1（c） (d)所示。
图 14-6 ④轴端挡圈：固定轴端零件，可承受较大轴向力，如图 14-7 所示。
图 14-7 ⑤当轴向力较小时，也可采用弹性挡圈或紧定螺钉进行零件的轴向固定，分别如图 14-8 所示。
3 / 15
圣才电子书 十万种考研考证电子书、题库视频学习平台
弹性挡圈
紧定螺钉
图 14-8 （2）轴上零件的周向固定 常采用的周向固定的零件有：键、花键、销、过盈配合、紧定螺钉等。常见的几种结构 分别如图 14-9 所示。
圆角或加装隔离环；对于轴与轮毂的过盈配合，可在轮毂上或轴上采用过渡肩环或开减载槽。 分别如图 14-11 所示。
键连接
花键连接
销连接
过盈连接
弹性环连接
型面连接
图 14-9 其中，采用键连接时，应使各轴段键槽在同一母线上，如图 14-10 所示；紧定螺钉只用 在传力不大之处。
图 14-10 3．各轴段的直径和长度的确定 （1）轴径的确定 按轴所受的扭矩来初步估计轴所需的直径，将初步求出的直径作为承受扭矩的轴段的最 小直径，然后按轴上零件的装配方案和定位要求，逐步确定各段轴直径。其中，有配合要求 的轴段，应尽量采用标准直径。 （2）各轴段长度的确定 各轴段的长度尺寸，主要由轴上零件与轴配合部分的轴向尺寸、相邻零件之间的距离、 轴向定位以及轴上零件的装配和调整空间等因素决定。基本原则：保证零件所需装配空间的 同时应尽量使轴的结构紧凑。 4．提高轴强度的常用措施 （1）合理布置轴上的零件以减小轴的载荷。 措施：传动件应尽量靠近轴承，尽可能不采用悬臂的支承形式；力求缩短支承跨距及悬
管理学机械设计基础第五版杨可桢版第一章平面机构的自由度和速度分析
Ｂ.按两构件的接触情况分类：
两构件组成的运动副，不外乎通过点、线或面 的接触来实现。按照接触特性，通常把运动副分为 高副和低副。
1.低副：凡两构件以面接触构成的运动副称为低副， 平面机构中的低副有转动副和移动副两种。 （1）转动副：组成运动副的两构件只能在一个平面 内相对转动，这种运动副称为转动副，或称铰链。
讲授方法：
多媒体课件。
§1-1 运动副及其分类
1.1 自由度
y
O
x
如图，处于xoy坐标系中的一个作平面运动的自由 自由构件S具有三个独立的运动，即沿x轴、y轴方向的 移动和绕A点的转动。这种相对于参考系构件所具有的 独立运动称为构件的自由度。
一个作平面运动的自由构件有三个自由度。
1.2 运动副及其分类
下面通过具体的例子说明机构运动简图的绘 制方法。
四、绘制机构运动简图的步骤
机构运动简图必须与原机构具有完全相同的运 动特性，忽略对运动没有影响的构件的外形和运动 副具体构造。只有这样我们才可以根据运动简图对 机构进行运动分析和受力分析。为了达到这一要求， 绘制运动简图要遵循以下步骤：
⑴．根据机构的实际结构和运动情况，找出机构的原动件（即作独立运 动的构件）及工作执行构件（即输出运动的构件）； ⑵．确定机构的传动部分，即确定构件数、运动副、类型和位置； ⑶．确定机架，并选定多数机构的运动平面作为绘制简图的投影面； ⑷．选择合适的比例尺，用构件和运动副的符号正确绘制出运动简图。
教学目标：
1．了解机构的组成，搞清运动副、运动链、约束和 自由度、速度瞬心的概念； 2．能绘制常用平面机构的运动简图； 3．能计算平面机构的自由度； 4．平面机构具有确定运动的条件； 5. 应用瞬心法进行机构的速度分析。
教学重点和难点 ：
两构件组成的运动副，不外乎通过点、线或面 的接触来实现。按照接触特性，通常把运动副分为 高副和低副。
1.低副：凡两构件以面接触构成的运动副称为低副， 平面机构中的低副有转动副和移动副两种。 （1）转动副：组成运动副的两构件只能在一个平面 内相对转动，这种运动副称为转动副，或称铰链。
讲授方法：
多媒体课件。
§1-1 运动副及其分类
1.1 自由度
y
O
x
如图，处于xoy坐标系中的一个作平面运动的自由 自由构件S具有三个独立的运动，即沿x轴、y轴方向的 移动和绕A点的转动。这种相对于参考系构件所具有的 独立运动称为构件的自由度。
一个作平面运动的自由构件有三个自由度。
1.2 运动副及其分类
下面通过具体的例子说明机构运动简图的绘 制方法。
四、绘制机构运动简图的步骤
机构运动简图必须与原机构具有完全相同的运 动特性，忽略对运动没有影响的构件的外形和运动 副具体构造。只有这样我们才可以根据运动简图对 机构进行运动分析和受力分析。为了达到这一要求， 绘制运动简图要遵循以下步骤：
⑴．根据机构的实际结构和运动情况，找出机构的原动件（即作独立运 动的构件）及工作执行构件（即输出运动的构件）； ⑵．确定机构的传动部分，即确定构件数、运动副、类型和位置； ⑶．确定机架，并选定多数机构的运动平面作为绘制简图的投影面； ⑷．选择合适的比例尺，用构件和运动副的符号正确绘制出运动简图。
教学目标：
1．了解机构的组成，搞清运动副、运动链、约束和 自由度、速度瞬心的概念； 2．能绘制常用平面机构的运动简图； 3．能计算平面机构的自由度； 4．平面机构具有确定运动的条件； 5. 应用瞬心法进行机构的速度分析。
教学重点和难点 ：

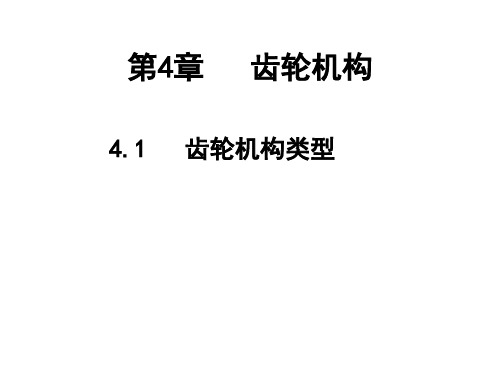

机械设计基础第5版-杨可桢等-第04章 齿轮机构讲解
又由渐开线特性知：不同的dk，有不同的k 。
分
度 为了便于设计、制造及互换，规定
某一圆上的dk/和k为标准值。
圆
记为：分度圆d： 压力角
模 数 m=p/
1.我国规定=20；
2.模数：标准系列（见下表），模数又是轮 齿抗弯能力的重要标志。
表4.3 标准模数系列（GB 1357-87）
全齿高h
h = ha + hf
②齿顶高系数(ha*) 和顶隙系数(c*)
齿顶高ha ha*m 齿顶高hf (ha* c*)m 式中ha*、c*分别称为齿顶高系数和顶隙系数。
对于圆柱齿轮，其标准值按正常齿制和短齿制规定 如下：
表4-2 渐开线圆柱齿轮的齿顶高系数和顶隙系数
正常齿制
短齿制
rb 2 rb1
2
O2
3.中心距变化不影响传动比
中心距
r'1
简单证明：
O1
1
rb1
N1
i12
1 2
r2' r1'
rb 2 rb1
n N2
CK E1
E2
因为齿廓加工完毕，
rb 2
r' 2
基圆不变， 即rb1和rb2不变
2
O2
n
a'
演示
a' r1' 2 r' 2
2
O2
啮合点K的变化4
O1
r'1 1
rb1
n
N1
K E1
n N2
rb 2
E2 r' 2
2
O2
1.啮合线为一条直线
O1
啮合线——啮合点的轨迹。
分
度 为了便于设计、制造及互换，规定
某一圆上的dk/和k为标准值。
圆
记为：分度圆d： 压力角
模 数 m=p/
1.我国规定=20；
2.模数：标准系列（见下表），模数又是轮 齿抗弯能力的重要标志。
表4.3 标准模数系列（GB 1357-87）
全齿高h
h = ha + hf
②齿顶高系数(ha*) 和顶隙系数(c*)
齿顶高ha ha*m 齿顶高hf (ha* c*)m 式中ha*、c*分别称为齿顶高系数和顶隙系数。
对于圆柱齿轮，其标准值按正常齿制和短齿制规定 如下：
表4-2 渐开线圆柱齿轮的齿顶高系数和顶隙系数
正常齿制
短齿制
rb 2 rb1
2
O2
3.中心距变化不影响传动比
中心距
r'1
简单证明：
O1
1
rb1
N1
i12
1 2
r2' r1'
rb 2 rb1
n N2
CK E1
E2
因为齿廓加工完毕，
rb 2
r' 2
基圆不变， 即rb1和rb2不变
2
O2
n
a'
演示
a' r1' 2 r' 2
2
O2
啮合点K的变化4
O1
r'1 1
rb1
n
N1
K E1
n N2
rb 2
E2 r' 2
2
O2
1.啮合线为一条直线
O1
啮合线——啮合点的轨迹。
机械设计基础第5版杨可桢(10)
m1
mb T’ l l’ l”
m2 T”
Fb' l ' Fb" l "
将 l l ' l " 代入求解，得：
l" F Fb l l' " Fb Fb l
' b
消去公因子 ω2，得：
r’b
F’b
rb
F”b Fb
r”b
l" m r mb rb l l' " " mb rb mb rb l
1
F’3 m’3r3 m’br’b m’2r2 m’1r1
l’1
m”3r3
m”2r2
作图法求解
m’br’b + m’1r1 + m’2r2+ m’3r3 = 0 m”br”b + m”1r1 + m”2r2+ m”3r3 = 0
空间力系的平衡
天津工业大学专用
m”1r1 m”br”b
两个平面汇交力系的平衡问题。
mge = 0
该回转件在任意位置将保持静止： m1 静平衡或单面平衡 平衡面内不允许安装平衡 配重时，可分解到任意两个平 衡面内进行平衡。
T’
m m2
T”
天津工业大学专用
作者： 潘存云教授
由理论力学可知：一个力可以分 解成两个与其平行的两个分力。 两者等效的条件是： Fb' Fb" Fb
m
ω ω
ω
平衡原理：在重心的另一侧加上一定的质量，或在重 心同侧去掉一些质量，使质心位置落在回转轴线上， 而使离心惯性力达到平衡。
天津工业大学专用 作者： 潘存云教授
平衡计算方法： 同一平面内各重物所产生的离心惯性力构成一个平 面汇交力系: Fi
杨可桢《机械设计基础》(第5版)笔记和课后习题(间歇运动机构)
第6章 间歇运动机构6.1 复习笔记主动件连续运动（连续转动或连续往复运动）时，从动件做周期性时动、时停运动的机构成为间歇运动机构。
一、棘轮机构如图6-1所示，机构是由棘轮2、棘爪3、主动摆杆和机架组成的。
运动原理：主动棘爪作往复摆动，从动棘轮作单向间歇转动。
优点：结构简单、制造方便、运动可靠、棘轮轴每次转过角度的大小可以在较大范围内调节。
缺点：工作时有较大的冲击和噪音，运动精度较差。
因此棘轮机构适用于速度较低和载荷不大的场合。
棘轮机构按结构形式分：齿式棘轮机构和摩擦式棘轮机构；按啮合方式分：外啮合棘轮机构和内啮合机构；按运动形式分：单动式棘轮机构、双动式棘轮结构和双向式棘轮机构。
图6-1 棘轮机构1．棘爪工作条件在工作行程中，为了使棘爪能顺利进入棘轮的齿底，应满足：90αϕ>︒+-∑其中，α为棘齿的倾斜角，ϕ为摩擦角，∑为棘爪轴心和棘轮轴心与棘轮齿顶点的连线之间的夹角。
为了使传递相同的转矩时棘爪受力最小，一般取90∑=︒，为保证棘轮正常工作，使棘爪啮紧齿根，则有：αϕ>2．棘轮、棘爪的几何尺寸计算选定齿数z 和确定模数m 之后，棘轮和棘爪的主要几何尺寸计算公式如下： 顶圆直径 D m z =；齿高 0.75h m =；齿顶厚 a m =； 齿槽夹角6055θ=︒︒或；棘爪长度 2=L m π。
二、槽轮机构如图6-2中所示，该机构是由带圆销的主动拨盘1、带有径向槽的从动槽轮2以及机架组成的。
其中，拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧都是起锁定作用。
工作特点：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动，实现了将连续回转变换为间歇转动。
特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。
因槽轮运动过程中角速度有变化，存在柔性冲击，因此不适合高速运动场合。
图6-2 槽轮机构运动特性系数τ：槽轮每次运动的时间m t 对主动构件回转一周的时间t 之比，有：m 2=2-=t z t zτ 其中，z 为槽数，是槽轮机构的主要参数。
杨可桢《机械设计基础》(第5版)笔记和课后习题(机械运转速度波动的调节)
a
a
Aoa
(M M )d
0
0 M (y y)dx M [S1]
2 / 10
圣才电子书 十万种考研考证电子书、题库视频学习平台
依次分别求得各区间内的盈亏功，可作出该周期内的能量指示图，如图 7-2（b）所示。 若 M′＞M″，则出现盈功，机器的动能增加，图上标注正号；若 M′＜M″，则出 现亏功，机器的动能减少，图上标注负号。能量指示图中最高点和最低点的距离
B
4m D2
3 / 10
圣才电子书 十万种考研考证电子书、题库视频学习平台
7.2 课后习题详解
7-1 图 7-4 所示为作用在多缸发动机曲轴上的驱动力矩 M′和阻力矩 M″的变化曲线， 其驱动力矩曲线与阻力矩曲线围成的面积顺次为
，该图的比例尺
，设曲
柄平均转速为 120 r／mm，其瞬时角速度不超过其平均角速度的±3％，求装在该曲柄轴上 的飞轮的转动惯量。
图 7-4 解：根据题意做出能量指示图，如图 7-5 所示，由图可知该机械系统的最大盈亏功：
Amax 520 190 390 720N m
平均角速度
，机械运转速度不均匀系数
。
由公式
可得，飞轮的转动惯量：
。
图 7-5 7-2 在电动机驱动的剪床中，已知作用在剪床主轴上的阻力矩 M″的变化规律如图 7-6 所示。设驱动力矩 M′等于常数，剪床主轴转速为 60 r／min，机械运转速度不均匀系数 δ=0.15。求：(1)驱动力矩 M′的数值；(2)安装在主轴上的飞轮转动惯量。
max min m
2．飞轮设计的基本原理 飞轮设计要解决的问题：已知作用在主轴上的驱动力矩和阻力矩的运动规律，要求在机 械运转速度不均匀系数δ的容许范围内，确定安装在主轴上的飞轮的转动惯量。 安装在主轴上的飞轮转动惯量为：
机械设计基础复习资料杨可桢
The answer of schoolwork of MECHINE THEORY AND DESIGN (Just for reference)教材：杨可桢（第五版）教师：邓嵘时间：200809~200811目录Chapter 1 (1)Chapter 2 (4)2-1 (4)2-2 (4)2-3 (5)2-4 (5)2-5 (6)2-7 (6)2-10 (6)2-13 (6)Chapter3 (7)3-1 (7)3-2 (7)3-4（简单，略） (7)Chapter4 (8)4-1 (8)4-2 (8)4-3 (8)4-4 (8)4-5 (9)4-6 (9)4-8 (9)4-9 (10)4-10 (10)4-14 (11)Chapter5 (11)5-1 (11)5-2 (12)5-3 (12)5-4 (12)5-5 (13)5-6 (13)5-7 (13)5-8 (14)5-9 (14)5-10 (14)5-14 (15)5-15 (15)Chapter 13,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=1－11－21－31－41109,12,2,3(2)1L H L H n P P F n P P -====-+=、194,4,2,3(2)2L H L H n P P F n P P -====-+=、186,8,1,3(2)1L H L H n P P F n P P -====-+=、178,11,0,3(2)2L H L H n P P F n P P -====-+=、168,11,1,3(2)1L H L H n P P F n P P -====-+=、156,8,1,3(2)1L H L H n P P F n P P -====-+=、141221241232322423116c p p p p p v v v p p ωωω====-、A ω1B 341 2C1241222114122115p p r r p p ωω-==、3113141142/v p p m sω-==、13341313141134p p p p ωω-==、3(2)3L H L H F n P P =-+=1114,4,2,3(2)2L H L H n P P F n P P -====-+=、Chapter 22-1)401107090)))a b c d +<+∴Q 、，并且最短杆为机架，是双曲柄机构；、曲柄摇杆机构、双摇杆机构、双摇杆机构2-2转动导杆机构条件：AB BC l e l +≤2-4000018030 1.418030K +==-71),51.4t t ==、设空回行程需秒 2)75125+=、一转所需的时间是秒，一分钟曲柄转转。
机械设计基础 杨可帧第五版 课件 第一章 平面机构的自由度和速度分析
Pl N 1
2021/10/10
38
昆明理工大学现代教育技术中心
第三十八页，共59页。
例题分析
例1-4 计算图示机构的自 由度。
n 7、pl 10、ph 0
2021/10/10
39
昆明理工大学现代教育技术中心
第三十九页，共59页。
4.2 局部自由 度
2
昆明理工大学现代教育技术中心
第二页，共59页。
§1-1 运动(yùndòng)副及其分类
运动副：使两构件直接接触并能产生一 定相对
动的联接。
两构件 三要素 直接接触：点、线、面
有相对运动
运动副元素：构件(gòujiàn)
上直接参与接触而构成运动
副的表面。
2021/10/10
3
昆明理工大学现代教育技术中心
2021/10/10
29
昆明理工大学现代教育技术中心
第二十九页，共59页。
1. 平面(píngmiàn)机构的自由度：机构所具有的独立运动参 数的个数。 2. 平面(píngmiàn)机构的自由度计算公 式
每引入一个低副带来2个约束； 每引入一个高副带来1个约束；
设某机构共有(ɡònɡ yǒu)n个活动构件、PL个低 副、PH个高副，则该机构的自由度应为
某些(mǒu xiē)不影响机构运动的自 由度。
n 2、pL 2、pH 1
2021/10/10
40
昆明理工大学现代教育技术中心
第四十页，共59页。
4.3 虚约束
在机构运动中，有些约 束对机构自由度的影响是重复的。
平面机构中的虚约束 常出现要下列场合：
杨可桢《机械设计基础》(第5版)笔记和课后习题(联轴器、离合器和制动器)
第17章 联轴器、离合器和制动器17.1 复习笔记联轴器和离合器主要用于轴与轴之间的连接，使它们一起回转并传递转矩。
用联轴器连接的两轴在机器运转时不能分离，停止时才能分离。
用离合器连接的两轴在运转中就能方便地分离和接合。
制动器是用来降低机械运转速度或迫使机械停止运转的装置。
目前，联轴器、离合器大都已经标准化，其选择过程如下：（1）计算转矩－由于机器起动时的惯性力和工作中可能出现的过载现象，计算转矩的计算公式为c A T K T =式中，T 为公称转矩，N ·m ；K A 为工作情况系数。
（2）确定型号根据轴径、计算转矩T c 、转速n 及所选的类型，按照公式c n T T ≤，p n n ≤从标准中选定合适的型号。
（3）必要时应对其中某些零件进行校核验算。
一、联轴器的种类和特性 1．刚性联轴器（1）固定式刚性联轴器固定式刚性联轴器中应用最广的是凸缘联轴器。
它是用螺栓连接两个半联轴器的凸缘，从而实规两轴的连接。
螺栓可以用普通螺栓，也可以用铰制孔螺栓。
如图17-1所示，这种联轴器主要有普通凸缘联轴器，如图17-1（a ）所示和有对中榫的凸缘联轴器，如图17-1（b ）所示两种结构形式。
（a ） （b ）图17-1凸缘联轴器的结构简单，使用方便，可传递的转矩较大，但不能缓冲减振。
常用于载荷较平稳的两轴连接。
（2）可移式刚性联轴器可移式刚性联轴器的组成零件间构成动连接，具有某一方向或几个方向的活动度，因此能补偿两轴的相对位移。
常见的可移式刚性联轴器有以下3种。
①齿式联轴器：由于是多齿接触，因此承载能力大，能传递很大的转矩以及补偿适量的综合位移，常用于重型机械中。
但是，当传递巨大的转矩时，齿间的压力也随着增大，使联轴器的灵活性降低，且其结构笨重，造价较高。
②十字滑块联轴器：可补偿安装及运转时两轴间的相对位移。
但由于两轴线不对中，转速较高时，将产生较大的离心力，并带有附加动载荷，因此只适用于低速，且轴的转速一般不超过300 r/min的场合。
