FG防火墙端口映射设置文档

在网络使用中，有时候我们需要在网络防火墙上进行端口映射的配置，以实现特定的网络应用。

端口映射是一种将路由器或防火墙外部IP地址和端口映射到内部网络设备的过程。

在本文中，我们将深入讨论如何在网络防火墙上配置端口映射。

首先，在进行端口映射配置之前，我们需要了解一些基本概念。

端口是在网络通信中用于识别不同应用程序或服务的地址，它可以是数字形式的。

我们需要选择一个外部端口，它用于从外部网络连接到我们的网络设备，同时也需要选择一个内部端口，它用于连接内部网络设备或应用程序。

端口映射的目的是将外部端口映射到内部端口，以便使外部网络能够访问到我们的网络设备或应用程序。

首先，我们需要登录到网络防火墙的管理界面。

具体的登录方式可能因不同的网络设备而异，但通常我们可以通过浏览器访问设备的IP地址，并输入正确的用户名和密码进行登录。

一旦登录成功，我们可以进入防火墙的设置界面，找到端口映射配置的选项。

在大多数设备中，这个选项通常被称为“端口转发”、“端口映射”或“NAT映射”。

在端口映射配置界面中，我们可以看到一张表格，其中列出了已经配置好的端口映射规则。

如果此前并没有进行过任何配置，表格将是空的。

接下来，我们需要点击“新建”或“添加”按钮，以创建一个新的端口映射规则。

在创建规则时，我们需要指定一些参数，例如，外部端口、内部IP地址和端口，以及协议类型（通常为TCP或UDP）。

对于外部端口，我们可以选择一个未被使用的端口号。

通常，我们应该避免选择已知的端口号，以防止与其他应用程序冲突。

内部IP地址是指我们要将外部端口映射到的内部网络设备的IP地址。

在进行配置之前，我们需要确保该设备已经连接到网络，并配置了正确的IP地址。

内部端口是指内部网络设备或应用程序所使用的端口号。

通常情况下，我们应该选择一个与外部端口不同的端口号，以避免冲突。

在选择协议类型时，我们需要根据实际情况选择是TCP还是UDP。

TCP是一种可靠的传输协议，适用于需要稳定连接的应用程序，例如网页浏览或电子邮件。

如何在网络防火墙上配置端口映射随着互联网的快速发展，越来越多的人开始搭建自己的服务器，搭建个人网站或者进行远程访问等操作。

在这个过程中，配置网络防火墙上的端口映射就显得非常重要。

本文将介绍如何在网络防火墙上进行端口映射的配置。

1. 确定需要映射的端口首先，我们需要确定需要映射的端口。

通常情况下，我们会选择一些常用的服务端口，比如 Web 服务器常用的80端口，或者FTP服务器常用的21端口。

当然，具体选择哪些端口取决于你所搭建的服务类型。

2. 登录网络防火墙管理界面接下来，我们需要登录网络防火墙的管理界面。

通常情况下，我们可以通过输入防火墙的 IP 地址，然后输入登录凭证（用户名和密码）来实现登录。

3. 找到端口映射配置选项在登录之后，我们需要找到端口映射配置选项。

不同品牌的防火墙管理界面可能有所不同，但是一般都会有一个“端口映射”或者“端口转发”之类的选项。

我们需要根据具体情况，在管理界面中找到该选项。

4. 添加映射规则一般来说，我们可以在端口映射配置界面中找到一个“添加规则”或者类似的按钮。

我们需要点击该按钮，然后填写相关信息。

通常来说，我们需要填写的信息包括映射规则的名称、外部端口号、内部 IP 地址以及内部端口号等。

5. 保存配置并测试映射在添加完端口映射规则之后，我们需要保存配置，并进行相应的测试。

我们可以通过访问外部IP地址和对应的映射端口，来测试映射是否成功。

如果一切正常，我们就可以在外部网络中访问到我们所搭建的服务器或服务了。

需要注意的是，配置端口映射要确保网络防火墙的安全性。

我们应该仅开放必需的端口，并在配置时使用较强的密码来保护管理界面。

另外，如果我们所使用的网络防火墙不支持端口映射，我们还可以考虑使用其他解决方案，比如在路由器上配置端口转发。

在结束之前，还要提醒大家，网络防火墙的配置并不是一个简单的过程，需要一定的技术基础和经验。

对于那些不熟悉网络配置的人来说，建议寻求专业人士的帮助。

端口映射、DMZ、虚拟服务器配置
端口映射又叫虚拟服务器，当内网使用私有地址时，比如10.x.x.x/172.16.x.x/192.168.x.x，外部网络无法直接访问内网中的服务器。

通过在路由器上做端口映射，配置内网服务器的IP与端口以后，外部网络便可以访问内网服务器，从而使用内网提供的服务
端口映射设置：
高级选项》端口映射》添加规则（保证内部端口与您想要提供服务的端口一致）》保存
端口映射设置举例：
以映射远程桌面端口3389为例。

1.不使用：打勾表示不使用本条规则，规则并不被删除。

2.外部端口：指定一个对外开放的端口，映射到内部服务器开放的端口上。

如果不指定，则外部端口与内部端口相同。

填写范围1－65535。

3.内部IP：内网的服务器的IP地址。

4.内部端口：内网服务器提供的服务所使用的端口。

请参考“常用软件端口协议对照表”。

5.协议：服务器提供的服务所使用的协议，如不清楚是哪种协议，可以选择“TCP/UDP”。

详细请参见：“常见的端口和服务对照表”
6.映射线路：如果是双WAN 接入，在这里选择外网用户通过哪条线路进来访问内网的服务器，系统默认选择“任意”。

若外网用户从WAN1 访问，就用WAN1 口的IP地址，否则，用WAN2口的IP地址。

网络防火墙是保护我们网络安全的重要工具，它能够限制网络的进出流量，保护我们的网络不受到攻击。

然而，在某些场景下，我们需要允许外部访问我们的网络服务，这就需要进行端口映射配置来实现。

下面将介绍如何在网络防火墙上配置端口映射。

首先，我们需要了解什么是端口映射。

在计算机网络中，端口是用于区分不同服务的逻辑地址，它类似于门牌号，让数据知道应该传给哪个应用程序。

端口映射就是将外部网络访问的请求转发到我们内部网络中的指定主机和端口上。

在配置端口映射之前，我们首先需要确定映射规则。

规则包括外部端口、内部主机和内部端口。

外部端口是外部网络访问时需要使用的端口，在配置时需要确保该端口没有被其他程序占用。

内部主机是指我们内部网络中需要接收外部访问的主机，一般是我们的服务器或者网络设备。

内部端口是指我们内部主机上相应服务所使用的端口。

其次，我们需要进入网络防火墙的配置页面。

不同的网络防火墙厂商提供的配置方式可能有所不同，但大致的操作步骤是相似的。

一般来说，我们需要登录网络防火墙的管理界面，在其中找到相关的端口映射配置选项。

在配置页面中，我们需要选择添加新的端口映射规则。

选择添加后，会弹出一个窗口，要求我们填写外部端口、内部主机和内部端口的相关信息。

根据前面我们确定的映射规则，依次填写这些信息。

在填写端口映射规则时，我们需要注意一些细节。

首先，外部端口要和内部主机的端口相对应。

例如，如果我们要将外部端口80映射到内部主机的8080端口上，那么需要确保外部端口和内部主机的端口相同。

其次，我们需要确保内部主机的IP地址是正确的，否则无法将外部访问请求正确地转发到内部主机上。

填写完端口映射规则后，我们需要保存并应用配置。

保存后，网络防火墙会自动生效，并开始根据我们的端口映射规则进行流量转发。

在保存配置之前，我们可以先进行一些简单的测试，确保端口映射配置正确无误。

需要注意的是，在配置端口映射规则时，我们应该谨慎选择外部端口。

一些常用的端口，如80端口用于HTTP服务，22端口用于SSH服务等，可能已经被其他服务占用。

网络防火墙的配置是保护网络安全的重要一环，而端口映射是在网络防火墙上进行的一项常见配置。

本文将从配置的目的、端口映射的原理和实现方式、配置步骤和常见问题等方面进行探讨。

一、配置的目的网络防火墙的配置是为了保障网络的安全和稳定，而端口映射则是在网络防火墙上配置的一项功能。

其目的是将外部请求的特定端口映射到内部网络的指定主机和端口上，从而实现远程访问内部网络资源的目的。

二、端口映射的原理和实现方式端口的映射是通过网络防火墙的网络地址转换（NAT）功能实现的。

NAT将外部网络请求的目标地址和端口号转换为内部网络的对应地址和端口号，从而实现网络数据的转发。

在端口映射中，需要配置外部请求的端口号和内部网络的目标主机和端口号。

常见的实现方式有以下两种：1. 静态端口映射：将外部网络请求的特定端口固定映射到内部网络的指定主机和端口上。

外部请求通过指定的端口号访问时，网络防火墙会将请求转发到对应的内部主机。

2. 动态端口映射：根据需求动态地分配端口映射。

外部请求在访问时，网络防火墙会根据配置规则进行动态映射，并自动释放映射的端口。

三、配置步骤1. 确定网络防火墙型号和版本：不同型号和版本的网络防火墙配置步骤可能有所不同，因此需要准确确定所使用的网络防火墙型号和版本。

2. 登录网络防火墙管理界面：使用管理员账号和密码登录网络防火墙的管理界面，进入配置界面。

3. 配置端口映射规则：根据需求，在网络防火墙的配置界面中找到端口映射设置选项，填写外部请求的端口号、内部网络目标主机和端口号等必要信息。

4. 验证配置结果：配置完成后，进行验证测试，确保外部网络可以正常访问到内部网络的指定主机和端口。

5. 保存并应用配置：确认配置无误后，保存配置并应用到网络防火墙中。

四、常见问题在配置端口映射过程中，可能会遇到一些常见问题，如下：1. 防火墙端口未打开：在进行端口映射前，需要确保防火墙上的相关端口已经打开，否则配置将无效。

2. 内外部网络地址配置错误：端口映射涉及到内外部网络的地址和端口配置，如果配置错误，将无法实现预期的访问效果。

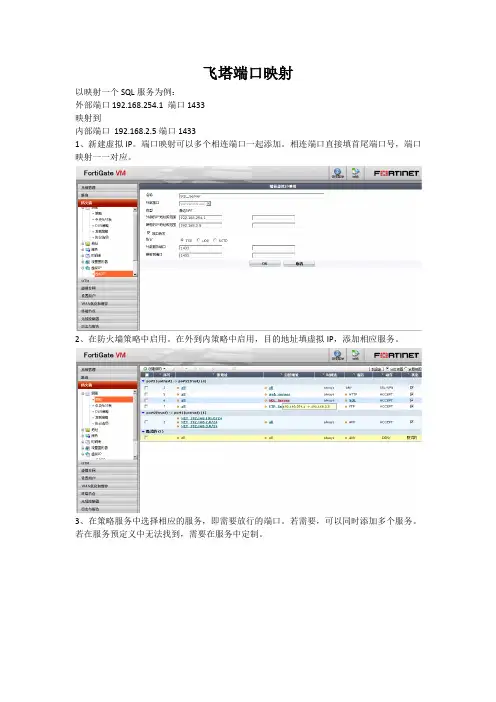

飞塔端口映射
以映射一个SQL服务为例：
外部端口192.168.254.1 端口1433
映射到
内部端口192.168.2.5端口1433
1、新建虚拟IP。

端口映射可以多个相连端口一起添加。

相连端口直接填首尾端口号，端口映射一一对应。

2、在防火墙策略中启用。

在外到内策略中启用，目的地址填虚拟IP，添加相应服务。

3、在策略服务中选择相应的服务，即需要放行的端口。

若需要，可以同时添加多个服务。

若在服务预定义中无法找到，需要在服务中定制。

//PS：其实服务填any也可以，因为在虚拟IP中映射时就是映射的端口（除非你映射的是整个IP），服务就是第二次确认而已。

反之，服务写清映射整个IP也可以。

当然还是一起填写上去比较保险。

整个IP都开放还是不安全的。

4、端口映射也可以写一起。

如图，web、sql和ftp三个可以分开写，也可以写一起。

只要WAN口一致。

把虚拟IP加入一个虚拟IP组即可。

硬件防火墙端口映射配置及应用进入正题，今天说说硬件防火墙的端口映射配置，以及端口映射的应用。

所谓端口映射，就是把“某个IP地址的某个端口（也叫套接字）映射到另一个IP地址的某个端口”，其实和NAT一样，本来都是路由器的专利。

但出于加强安全性的考虑，一般现在在内网出口布置的都是硬件防火墙，路由器的大部分功能也能实现。

当然了，现在的新趋势是IPS。

时下IPv4地址短缺，一个单位有一两个固定IP就算不错了，要实现内部网多台主机上公网，不用说需要作NAT，把内部私有IP转换成公网IP就搞定了。

但如果需要对外发布一个以上的网站或其他服务，或是没有VPN但需要作多台主机（服务器）远程控制，一两个IP怎么说也是不够的，这种时候就需要用到端口映射了（莫急，这就开始说了）。

一般来讲，防火墙的默认包过滤规则是禁止，如果不做端口映射，外网地址的所有端口都是关闭（隐藏，检测不到）的，不允许从外网主动发起的任何连接（这就是在内网使用某些P2P软件显示“您的外网端口无法被连接”之类信息的原因）。

下面结合实际讲讲配置。

俺公司两台防火墙，一台天融信一台联想网御，联想网御作外网应用。

比如，现有如下需求：外网ＩＰ地址123.123.123.123，需要将内部网192.168.1.10和192.168.1.11两台服务器上的HTTP服务对外发布。

外网地址只有1个，外网地址的80端口也只有1个，既然要发布两个HTTP，也就不必（也没办法）拘泥于80端口。

我们可以随便选择外网的端口号，比如，指定外网地址123.123.123.123的8080端口映射至内网192.168.1.10的80端口，指定外网地址123.123.123.123的8081端口映射至内网192.168.1.11的80端口。

这里，如果没有特殊要求，外网端口的选择是任意的，外网用户只要在IE的地址栏输入“123.123.123.123:端口号”就可以访问相应服务。

当然，也可以指定外网地址123.123.123.123的80端口映射至内网192.168.1.10的80端口，这样用浏览器访问时就不用加端口号。

如何在网络防火墙上配置端口映射？随着互联网的发展，人们越来越离不开网络和各种网络应用。

然而，网络安全问题也随之而来，保护网络免受不良攻击和非法入侵已成为每个网络管理员必须面对的重要任务之一。

而网络防火墙则是保护企业网络安全的一道重要屏障之一。

然而，为了满足特定应用程序或服务的需求，有时我们可能需要在网络防火墙上配置端口映射。

端口映射可以将外部访问请求导向到内部网络的具体设备上，实现特定服务或应用程序的访问。

那么，如何在网络防火墙上进行端口映射配置呢？首先，我们需要了解网络防火墙的类型和工作原理。

常见的网络防火墙包括软件防火墙和硬件防火墙。

软件防火墙是在主机上运行的一种软件程序，用于监控和控制网络流量；而硬件防火墙则是一种独立设备，用于保护整个网络免受攻击和入侵。

无论是软件防火墙还是硬件防火墙，它们都通过配置规则来决定是否允许或拒绝特定类型的网络流量通过。

接下来，我们需要了解端口映射的原理。

在一台设备上运行的服务或应用程序通常会监听一个特定的端口来接收外部访问请求。

然而，由于一些原因，外部访问请求无法直接访问到内部网络中的设备。

这时，我们可以通过端口映射来解决这个问题。

具体而言，我们可以将防火墙上的一个公网IP地址映射到内部网络的某个具体设备的私网IP 地址和端口上，从而实现外部访问请求的转发。

在配置端口映射之前，我们需要先获取网络防火墙的管理权限。

这个权限通常是由网络管理员或具备相关权限的人员来掌控和管理的。

一旦获取了管理权限，我们就可以开始进行端口映射的配置了。

首先，我们需要明确将要映射的外部端口和内部端口。

外部端口是指用户从公网访问的端口，而内部端口是指映射到内部网络设备上的端口。

然后，我们需要确定要映射的内部设备的IP地址。

这是非常重要的一步，因为配置错误的IP地址可能导致映射不成功或者导致其他网络问题。

接下来，我们需要登录到网络防火墙的配置界面。

不同的网络防火墙厂商可能有不同的管理界面和配置方式，但大部分情况下，我们可以通过浏览器访问防火墙的IP地址，并使用管理员账号和密码进行登录。
