厂用电快切装置的工作原理、作用认识快切之前要明白几个专用名词，如下图所示，高厂变所带的分支叫工作进线分支开关1DL，起备变带的分支叫备用进线分支开关2DL。
机组正常运行时，由高厂变合工作进线分支开关1DL，从而使母线带电，此时电厂机组自身给母线供电，称为工作。
在机组停机时，由起备变合备用进线分支开关2DL，给母线带电，此时电网给母线供电，称为备用。
快切是什么呢？字面上理解就是快速切换，说白了就是工作分支开关和备用分支开关的切换，就是合工作，跳备用；合备用，跳工作。
先合后跳，或者先跳后合。
这里就涉及到快切的两种基本切换方式，并联切换和串联切换。
并联切换就是先合后跳，如图，假设现在1DL合位，先合上2DL，再跳开1DL，就是并联切换，在并联切换的时候，会引起并联系统出现环流，切换必须是瞬间的，不能长时间并列。
串联切换，就是先跳后合，假设现在1DL合位，先跳开1DL，再合上2DL,就是串联切换。
串联切换会引起母线短时失电，严重会因某些重要设备停转，导致机组跳闸，因此也必须是瞬间的。
正常切换包括并联切换和串联切换，是双向的，可以由工作切到备用，也可以由备用切到工作，一般是在DCS画面操作的。
kju快切最多的是事故切换，保护动作时启动快切，事故切换一般为串联切换，而且只能由工作切到备用，是单向的。
保护动作接点，通常都是由发变组保护A\B\C屏接入。
另外快切的切换还有母线失压切换，开关偷跳切换，不再详述。
通过上面的介绍，咱们来看看快切究竟该设计哪些回路，首先要合跳1DL、2DL，那么就需要合、跳1DL、2DL的出口指令回路，需要1DL、2DL的位置反馈回路；有DCS操作，就需要有接到DCS的切换启动、串并联选择、复位等指令回路；有保护启动，就需要有保护屏接入的启动切换回路。
有切换回路，就会有接入的闭锁回路。
另外，需要有电流、电压回路，电压有母线电压（三相）、工作进线电压、备用进线电压，电流有工作进线电流、备用进线电流，电流取单相或三相，电压取相或线电压，有电压通常就会取母线PT隔刀位置接点。
电厂厂用电源快切装置原理及注意问题摘要：保持火力发电厂的稳定运行，对于企业和社会都有着巨大的意义。
为了保证大型机组安全稳定的运行，厂用电快切装置即是保证这一切的基础。
在该文中，根据厂用电的快切装置的工作原理和在进行厂用电切换方式的不同，对厂用电的装置在实际过程中出现的故障进行分析，提高快切装置的稳定性。
关键词：厂用电快切；工作原理；长延时切换在我们的生活之中，电力系统在各个领域中都占据着不可忽视的地位，例如：电力系统在各个领域中都占据着很大的比例，能源供应在工业生产、农业生产、交通运输和人们的生活中占据着不可忽视的地位。
电力系统的正常运转时，要求各个运行装置都保持最好的状态运行，而当电力系统出现故障时，就可能导致全面停电，对我国的经济造成直接的损失。
所以，在日常生活中，保持电力系统的稳定运行是我们必须做到的。
尤其是在发电厂中，厂用电的安全关系着整个工厂电力系统的安全运行。
在电厂的厂用电切换过程涉及着多种数值的变化，包括电流、频率和电压等，需要消耗一定的人力物力。
在对厂电切换的实际执行过程中，切换人员或者机器都应该考虑上述参数进行对电切换的执行。
为了保证这个过程中电动机不会受到损害，需要选择性能较好的设备，才能更好地配合厂用电的切换，使执行操作更加有效和安全。
1、概述火力发电厂厂用电系统一般都具有两个电源：即厂用工作电源和备用（启动）电源，目前绝大多数大型机组火力发电厂都采用单元接线，正常运行时机组厂用电由单元机组供电，停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。
另外，当机组或厂用工作电源发生故障时，为了保证厂用电不中断及机组安全有序地停机，不扩大事故，必须尽快把厂用电电源从工作电源切换到备用电源。
厂用电系统切换分为两类：即机组启动、停机过程的正常切换和故障情况下的事故切换。
2、厂用电快切装置的工作原理常用电源切换方式有正常和事故两种，正常切换方式是指厂用工作电源和备用电源之间依据正常的工作方式进行转换，事故切换方式是指厂用工作电源消失后备用电源快速投入的切换方式。
关于快切装置6kV厂用母线快切装置说明1、6kV厂用单元母线快切装置有哪几种切换方式？正常切换是指正常情况下进行的厂用切换。
通过控制台开关手动起动装置，完成从工作电源到备用电源，或由备用电源到工作电源的双向切换。
事故切换是指由于工作电源故障而引起的切换。
它是单向的，只能由工作电源切至备用电源。
不正常切换是由母线非故障性低压引起的切换，它是单向的，只能由工作电源切换至备用电源。
不正常切换分为以下两种情况：1)、母线三相电压持续低于设置值的时间超过所设定的延时，装置自动跳开工作电源，投入备用电源。
2)、由于工作电源断路器误跳，装置自动投入备用电源。
2、6kV厂用快切装置正常切换中的并联切换有哪两种方式? 自动：即将选择开关置于"自动"位置。
手动起动装置，经同期鉴定后，先合上备用（工作）开关，确认合闸成功后，再自动跳开工作（备用）开关。
半自动：即将选择开关置于"半自动"位置。
手动起动装置，经同期鉴定后，只合上备用（工作）开关，而跳开工作（备用）开关的操作要由人工来完成。
3、6kV厂用快切装置正常切换中,串联切换的过程是怎样的? 方式选择置于串联位置。
手动起动装置，先跳开工作（备用）开关，如果同期条件满足，则合上备用（工作）开关。
4、6kV厂用快切装置事故切换中，并联切换的过程是怎样的? 由反映工作电源故障的保护出口启动，经同期检定后，装置发工作开关跳闸命令，延时3ms后发备用电源开关合闸命令。
5、6kV厂用快切装置事故切换中，串联切换的过程是怎样的? 反映工作电源故障的保护出口启动，跳开工作开关后，经同期检定后，合上备用电源开关。
6、何谓6kV快切的事故切换？事故切换是指工作电源开关因故障跳闸而引起的切换，它是单向的，只能由工作电源切换至备用电源。
7、何谓慢速切换？6kV厂用切换过程中，若同期条件不合格，装置自动转入慢速切换，经检定母线残压，合上备用电源开关完成切换过程。

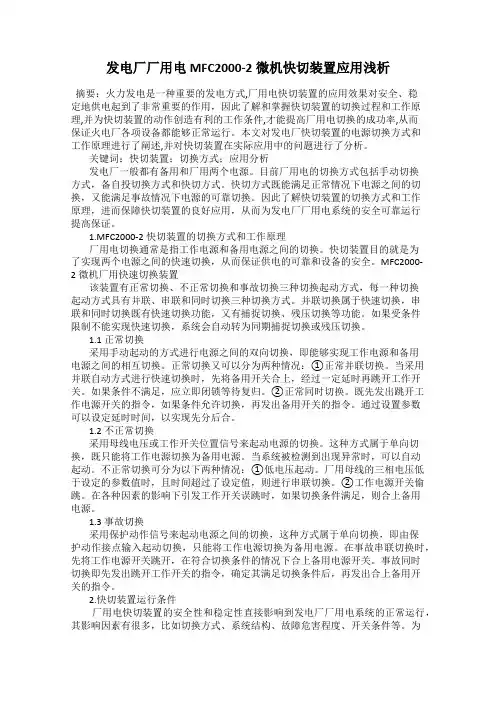

发电厂厂用电MFC2000-2微机快切装置应用浅析摘要：火力发电是一种重要的发电方式,厂用电快切装置的应用效果对安全、稳定地供电起到了非常重要的作用，因此了解和掌握快切装置的切换过程和工作原理,并为快切装置的动作创造有利的工作条件,才能提高厂用电切换的成功率,从而保证火电厂各项设备都能够正常运行。
本文对发电厂快切装置的电源切换方式和工作原理进行了阐述,并对快切装置在实际应用中的问题进行了分析。
关键词：快切装置；切换方式；应用分析发电厂一般都有备用和厂用两个电源。
目前厂用电的切换方式包括手动切换方式，备自投切换方式和快切方式。
快切方式既能满足正常情况下电源之间的切换，又能满足事故情况下电源的可靠切换。
因此了解快切装置的切换方式和工作原理，进而保障快切装置的良好应用，从而为发电厂厂用电系统的安全可靠运行提高保证。
1.MFC2000-2快切装置的切换方式和工作原理厂用电切换通常是指工作电源和备用电源之间的切换。
快切装置目的就是为了实现两个电源之间的快速切换，从而保证供电的可靠和设备的安全。
MFC2000-2微机厂用快速切换装置该装置有正常切换、不正常切换和事故切换三种切换起动方式，每一种切换起动方式具有并联、串联和同时切换三种切换方式。
并联切换属于快速切换，串联和同时切换既有快速切换功能，又有捕捉切换、残压切换等功能。
如果受条件限制不能实现快速切换，系统会自动转为同期捕捉切换或残压切换。
1.1 正常切换采用手动起动的方式进行电源之间的双向切换，即能够实现工作电源和备用电源之间的相互切换。
正常切换又可以分为两种情况：①正常并联切换。
当采用并联自动方式进行快速切换时，先将备用开关合上，经过一定延时再跳开工作开关。
如果条件不满足，应立即闭锁等待复归。
②正常同时切换。
既先发出跳开工作电源开关的指令，如果条件允许切换，再发出备用开关的指令。
通过设置参数可以设定延时时间，以实现先分后合。
1.2 不正常切换采用母线电压或工作开关位置信号来起动电源的切换。
厂用电快切装置原理及整定实例摘要：文章介绍了厂用电快切的必要性，简介各种切换方式，并且通过整定计算实例，分析在应用中的注意事项。
关键词：快切；切换方式；整定计算1.概述厂用电快速切换装置是发电厂厂用电气系统的一个重要设备对发电厂乃至整个电力系统的安全稳定运行有着重大影响。
对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。
2.厂用电快切装置切换方式及功能介绍2.1 厂用电快切装置简介快切装置其实就是电源快速切换装置的简称，常常被应用在电厂的供电系统中。
从本质上来讲，在电厂供电系统中应用快速切换装置，目的就是为了使高电压、高负荷的电源得以迅速切换，从而保证供电的正常，进而避免因电源切换而使某些设备受损。
快切装置的主要启动方式有：手动启动切换、自动启动切换。
手动切换兼有并联切换、同时切换和串联切换功能；并联切换具有并联自动和并联半自动功能。
自动切换分事故切换和不正常情况切换两种，包括失压启动、断路器位置启动、保护启动等几种方式，自动切换兼有串联和同时切换功能。
切换方式有三种：既快速切换、同期捕捉切换和残压切换，其中同期捕捉切换可选恒定越前时间和恒定越前相角两种方法。
各种切换方式和功能以简图方式表示如下：2.2 切换功能介绍2.2.1 正常切换正常切换由手动启动，在控制台、DCS系统或装置面板上均可进行，根据远方/就地控制信号进行控制。
正常切换是双向的，可以由工作电源切向备用电源，也可以由备用电源切向工作电源。
正常切换有以下几种方式：2.2.1.1 并联切换手动启动，若并联切换条件满足，装置将先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关，如在这段延时内，刚合上的备用（工作）开关被跳开（如保护动作跳闸），则装置不再自动跳工作（备用），以免厂用电失电。
若启动后并联切换条件不满足，装置将闭锁发信，并进入等待人工复归状态。
快切装置原理说明一 快切的作用：火力发电厂厂用电系统普通都具有两个电源：即厂用工作电源和备用（启动）电源，其典型接线如图1所示 。
目前绝大多数大型机组火力发电厂都采用单元接线，正常运行时机组厂用电由单元机组供电，停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。
此外，当机组或者厂用工作电源发生故障时，为了保证厂用电不中断及机组安全有序地停机，不扩大事故，必须尽快把厂用电电源从工作电源切换到备用电源。
二 启动快切的模式1 正常手动切换功能手动切换是指电厂正常工况时，手动切换工作电源与备用电源。
这种方式可由工作电源切换至备用电源，也可由备用电源切换至工作电源。
它主要用于发机电起、停机时的厂用电切换。
该功能由手动起动，在控制台或者装置面板上均可操作。
手动切换可分为并联切换及串联切换。
1.1 手动并联切换（切换逻辑示意图见附图3）A 并联自动并联自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关。
如果在该段延时内，刚合上的备用（工作）开关被跳开，则装置再也不自动跳开工作（备用）开关。
如果手动起动后并联切换条件不满足，装置将即将闭锁且发闭锁信号，等待复归。
b 并联半自动并联半自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，而跳开工作（备用）开关的操作则由人工完成。
如果在规定的时间内，操作人员仍未跳开工作（备用）开关，装置将发告警信号。
如果手动起动后并联切换条件不满足，装置将即将闭锁且发闭锁信号，等待复归。
注意：1：手动并联切换惟独在两电源并联条件满足时才干实现，并联条件可在装置中整定。
2：两电源并联条件满足是指：⑴两电源电压幅值差小于整定值。
⑵两电源频率差小于整定值。
⑶两电源电压相角差小于整定值。
⑷工作、备用电源开关一个在合位、另一个在分位。
⑸目标电源电压大于所设定的电压值。
⑹母线PT 正常。
1.2 手动串联切换（切换逻辑示意图见附图4）手动串联切换指手动起动切换，先发跳工作电源开关指令，不等开关辅助接点返回，在切换条件满足时，发合备用（工作）开关命令。
