轻质隔墙板技术交底doc
轻质隔墙板技术交底doc1#~4#楼轻质隔墙技术交底1.轻质隔墙1.1、机具切割机（手持切割机）可切割200mm厚以上；手撬棍前端须做成扁状，至少150mm长；墨汁；卷尺；靠尺；平抹刀与刮刀；铁锹；筛网；灰桶；托灰板；线锤；木楔。
1.2、材料①水泥：选用普通硅酸盐水泥，其水泥的各项指标应符合国家最新普通硅酸盐水泥标准的要求，水泥标号宜用32.5K以上等级。
②细河砂：含泥量不得大于2%。
③瓜米石：优先选用花岗岩石子，粒径不得大于20mm。
④胶水：选用791建筑胶水。
⑤轻质隔墙板：规格型号为：L×600×90 耐火极限≥2.5h，其放射性试验检测符合国家规范要求。
1.3、作业条件：1、结构框架已经施工完毕，且砼已达到设计标准强度。
2、楼层工作面处清理冲洗干净、楼板砼面密实坚固。
3、结构框架砼面密实，没有进行粗装修抹灰，楼地面面层没有施工，基层清理干净。
4、工程图纸中安装位置、标高明确，对现场施工工作人员交底清晰。
5、各特殊工种已经培训合格并持上岗证，用电及机械操作安全交底落实到人。
1.4、操作方法：1、一般隔墙板安装要求：板头：在板头与梁（板）连接处贴玻璃纤维网格布。
板间：墙板从砼墙（柱）边向门边的方向安装，若需补小板，则补在靠砼墙（柱）边或JQT板墙中间，不能补在门边。
板脚：板脚填塞前应把地面清理、淋水，当板脚下地面的间隙小于15mm时，应保证能堵塞密实，改用粗砂拌成的1:2水泥砂浆代替C20细石混凝土。
2、墙板固定：安装时要在墙板侧面的凹凸槽中间的上、下各打一根∮8钢筋头，以更好的固定墙体。
3、接板措施：由于楼层个高度不一致，往往需要接板，接板时必须错缝，错缝10-30公分，上梁底与板连接处，要打顶灰，接点要加足灰浆，凹凸槽内的上、下两端打钢筋头，与梁底连接，于楼面连接，增强墙体整体性能。
4、对于留孔洞、管线槽等部分的处理措施：当设计需要在JQT板上预留空调管洞时，应尽可能的在安板时即割留洞位，以减少安装好的墙板再打孔凿眼。
轻质隔墙板安装施工技术交底
三、施工工艺、要点
1、清理、放线
对即将安装隔墙板的顶板、楼板面及结构墙面进行彻底清理，必须保证隔墙板安装接触的砼结构面平整、密实。墙体施工前放线人员应根据建筑图放出墙体边线、控制线、门窗洞口位置线及柱边线。放线完毕后需复核，验收通过后方可进行下一道工序的施工。
2、粘接剂配制
专用粘结砂浆直接在灰桶搅拌，在4h内使用完毕，当施工期间最高气温超过30℃时，应在拌成后2~3h使用完毕。应严格按照要求控制砂浆稠度、分层度等各项技术指标，对砂浆出现过稠、过稀或泌水现象等，应重新拌制。
7、严格按照施工方案组织施工，避免开裂，确保不出现影响结构的贯穿裂缝。
8、安装好的墙面不得有起皮、开裂等缺陷，墙面层应平整、不得露出增强钢筋，接缝应平整、顺直、转角应规正。
9、板墙安装的允许偏差尺寸表。
墙板安装允许偏差和检验方法表
项目
单位
容许偏差和质量标准
检验方法
表面
mm
墙板周边连接平直牢固、表面平整、板缝均有耐碱网格布粘贴
根据设计施工图，在结构墙上弹出垂直线。由专人负责安装U型卡。结构柱、墙、顶板、顶梁与墙板之间的连接，均采用U型卡连接。U型卡必须与结构柱、墙、顶板、顶梁连接牢固，U型卡侧面不得超出垂直线，并与垂直线吻合，不得有歪斜、变形现象。隔墙板与砼墙柱连接位置竖向不少于3道U型卡固定，间距≤1000mm。顶部U型卡间距600mm，拼缝位置设置。U型卡固定完后，应由工长负责验收，合格后方可进行安装墙板。
（5）严禁在砂浆终凝后对墙板进行敲打调整，如有误差必须拆除重装。
（6）每一道墙体安装完成后，及时用砂浆填塞地缝。填缝前要清除垃圾杂物，喷水湿润，要从墙体两面塞紧塞实。
（7）墙板之间的企口抹缝要待墙板安装砂浆终凝以后才开始，通常要7天以后再进行。耐碱网格布要置于板缝中心，砂浆的完成面以下1-2mm。
1、清理、放线
对即将安装隔墙板的顶板、楼板面及结构墙面进行彻底清理，必须保证隔墙板安装接触的砼结构面平整、密实。墙体施工前放线人员应根据建筑图放出墙体边线、控制线、门窗洞口位置线及柱边线。放线完毕后需复核，验收通过后方可进行下一道工序的施工。
2、粘接剂配制
专用粘结砂浆直接在灰桶搅拌，在4h内使用完毕，当施工期间最高气温超过30℃时，应在拌成后2~3h使用完毕。应严格按照要求控制砂浆稠度、分层度等各项技术指标，对砂浆出现过稠、过稀或泌水现象等，应重新拌制。
7、严格按照施工方案组织施工，避免开裂，确保不出现影响结构的贯穿裂缝。
8、安装好的墙面不得有起皮、开裂等缺陷，墙面层应平整、不得露出增强钢筋，接缝应平整、顺直、转角应规正。
9、板墙安装的允许偏差尺寸表。
墙板安装允许偏差和检验方法表
项目
单位
容许偏差和质量标准
检验方法
表面
mm
墙板周边连接平直牢固、表面平整、板缝均有耐碱网格布粘贴
根据设计施工图，在结构墙上弹出垂直线。由专人负责安装U型卡。结构柱、墙、顶板、顶梁与墙板之间的连接，均采用U型卡连接。U型卡必须与结构柱、墙、顶板、顶梁连接牢固，U型卡侧面不得超出垂直线，并与垂直线吻合，不得有歪斜、变形现象。隔墙板与砼墙柱连接位置竖向不少于3道U型卡固定，间距≤1000mm。顶部U型卡间距600mm，拼缝位置设置。U型卡固定完后，应由工长负责验收，合格后方可进行安装墙板。
（5）严禁在砂浆终凝后对墙板进行敲打调整，如有误差必须拆除重装。
（6）每一道墙体安装完成后，及时用砂浆填塞地缝。填缝前要清除垃圾杂物，喷水湿润，要从墙体两面塞紧塞实。
（7）墙板之间的企口抹缝要待墙板安装砂浆终凝以后才开始，通常要7天以后再进行。耐碱网格布要置于板缝中心，砂浆的完成面以下1-2mm。
轻质隔墙施工方案技术交底
轻质隔墙施工方案技术交底一、施工前准备在进行轻质隔墙的施工前，需要对工程所需材料和工具进行准备，确保施工过程中的顺利进行。
具体准备工作如下：1.材料准备：轻隔墙施工常用的材料包括轻质砖块、石膏板、龙骨、挂件、膨胀螺栓等。
在选购材料时，需注意质量和规格是否符合要求，确保施工质量。
2.工具准备：施工所需工具主要包括切割机、电动螺丝刀、尺子、铅笔、搅拌机等。
确保工具的完好无损，并根据实际需要准备相应数量和规格的工具。
3.施工方案设计：根据实际需求设计轻质隔墙的施工方案，确定墙体的位置、尺寸、结构等各项参数，保证施工过程中按照计划进行。
二、施工步骤1. 龙骨安装1.根据设计方案确定龙骨的位置和间距，使用电动螺丝刀将龙骨固定在墙面和地面上。
2.龙骨的安装要水平、垂直，且间距要均匀，确保后续石膏板的固定牢固。
2. 石膏板固定1.根据设计要求，在龙骨上安装石膏板，使用螺丝将石膏板固定在龙骨上。
2.确保石膏板的拼接平整、密实，避免出现开裂和变形现象。
3. 墙体处理1.对墙体进行打磨、刷腻子等处理，使墙体平整光滑。
2.根据需要进行涂料处理或其他装饰工艺，提升隔墙的美观性和实用性。
三、施工注意事项1.安全第一：在施工过程中，保证施工人员的人身安全，使用工具和材料时要注意安全操作规范。
2.质量优先：保证施工质量是施工的首要任务，确保轻质隔墙的稳固性和美观性。
3.沟通顺畅：施工过程中要加强施工人员之间的沟通，协调各项工作，确保施工进度和效果符合预期。
结语轻质隔墙施工是建筑装饰的重要工程之一，正确的施工方案和技术交底对工程质量和效果具有至关重要的影响。
只有严格按照规范要求进行施工，才能保证隔墙的稳固性和美观性。
希望本文提供的轻质隔墙施工方案技术交底能为相关施工工作者提供一定的参考和帮助。
轻质隔墙板技术交底
（3）、装立板时，不得来回错动条板，以免粘结料失去胶性。在粘结材料未干硬前，严禁在墙板上钻孔、扩凿、凿槽。
6、轻质隔墙板按抗震要求安装要点：
在相邻两块墙板间的顶部梁上打U型卡固定条板，将条板与结构层连接在一起。条板安装时，板侧梅头涂抹足够的粘结剂，使板与结构墙、板与板间挤紧粘贴牢固；板顶涂抹粘结剂，经上撬打入木楔，顶紧梁板，板底用干硬性细石混凝土填充塞实。板间、板与梁、墙接缝处粘贴拼缝胶带。这样就能把条板连接成一个整墙体，墙体与结构墙、梁、地面又连接成为一个整体。这样能使得墙体具有很好的抗震能力。
8、板材堆放应考虑安全因素，不得集中将板材堆放于无可靠支撑或无外围防护的地方。
9、施工班组所使用的电缆应经常进行破损检查，不得在楼内地面上任意拖拉拽，严禁将电缆敷设在有水地面上，严禁使用护套线。
10、施工人员使用架体进行施工时，应确保自制架体的稳定性，不得使用已严重变形，材质腐朽的架体。
11、施工人员用施工电梯运输板材时，应确保将板材捆牢，服从电梯施工操作人员的指挥，不得私自开运电梯。

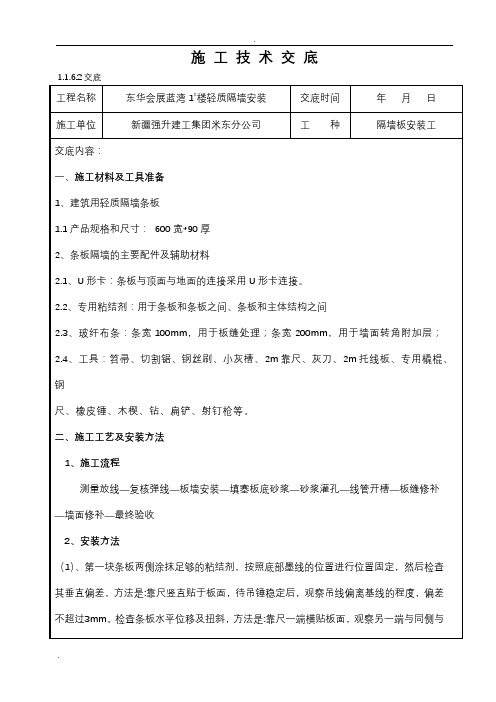

2.2、专用粘结剂：用于条板和条板之间、条板和主体结构之间
2.3、玻纤布条：条宽100mm，用于板缝处理；条宽200mm，用于墙面转角附加层；
2.4、工具：笤帚、切割锯、钢丝刷、小灰槽、2m靠尺、灰刀、2m托线板、专用橇棍、钢
尺、橡皮锤、木楔、钻、扁铲、射钉枪等。
二、施工工艺及安装方法
1、施工流程
测量放线—复核弹线—板墙安装—填塞板底砂浆—砂浆灌孔—线管开槽—板缝修补—墙面修补—最终验收
2、安装方法
（1）、第一块条板两侧涂抹足够的粘结剂，按照底部墨线的位置进行位置固定，然后检查其垂直偏差，方法是:靠尺竖直贴于板面，待吊锤稳定后，观察吊线偏离基线的程度，偏差不超过3mm。检查条板水平位移及扭斜，方法是:靠尺一端横贴板面，观察另一端与同侧与墙边线重合程度，偏差不超过3mm。以上检查可确保第一块条板位置尽可能准确，经检查无误后，再安装第二块。
6、轻质隔墙板按抗震要求安装要点：
在相邻两块墙板间的顶部梁上打U型卡固定条板，将条板与结构层连接在一起。条板安装时，板侧梅头涂抹足够的粘结剂，使板与结构墙、板与板间挤紧粘贴牢固；板顶涂抹粘结剂，经上撬打入木楔，顶紧梁板，板底用干硬性细石混凝土填充塞实。板间、板与梁、墙接缝处粘贴拼缝胶带。这样就能把条板连接成一个整墙体，墙体与结构墙、梁、地面又连接成为一个整体。这样能使得墙体具有很好的抗震能力。
8、板材堆放应考虑安全因素，不得集中将板材堆放于无可靠支撑或无外围防护的地方。
9、施工班组所使用的电缆应经常进行破损检查，不得在楼内地面上任意拖拉拽，严禁将电缆敷设在有水地面上，严禁使用护套线。
10、施工人员使用架体进行施工时，应确保自制架体的稳定性，不得使用已严重变形，材质腐朽的架体。
11、施工人员用施工电梯运输板材时，应确保将板材捆牢，服从电梯施工操作人员的指挥，不得私自开运电梯。
2.2、专用粘结剂：用于条板和条板之间、条板和主体结构之间
2.3、玻纤布条：条宽100mm，用于板缝处理；条宽200mm，用于墙面转角附加层；
2.4、工具：笤帚、切割锯、钢丝刷、小灰槽、2m靠尺、灰刀、2m托线板、专用橇棍、钢
尺、橡皮锤、木楔、钻、扁铲、射钉枪等。
二、施工工艺及安装方法
1、施工流程
测量放线—复核弹线—板墙安装—填塞板底砂浆—砂浆灌孔—线管开槽—板缝修补—墙面修补—最终验收
2、安装方法
（1）、第一块条板两侧涂抹足够的粘结剂，按照底部墨线的位置进行位置固定，然后检查其垂直偏差，方法是:靠尺竖直贴于板面，待吊锤稳定后，观察吊线偏离基线的程度，偏差不超过3mm。检查条板水平位移及扭斜，方法是:靠尺一端横贴板面，观察另一端与同侧与墙边线重合程度，偏差不超过3mm。以上检查可确保第一块条板位置尽可能准确，经检查无误后，再安装第二块。

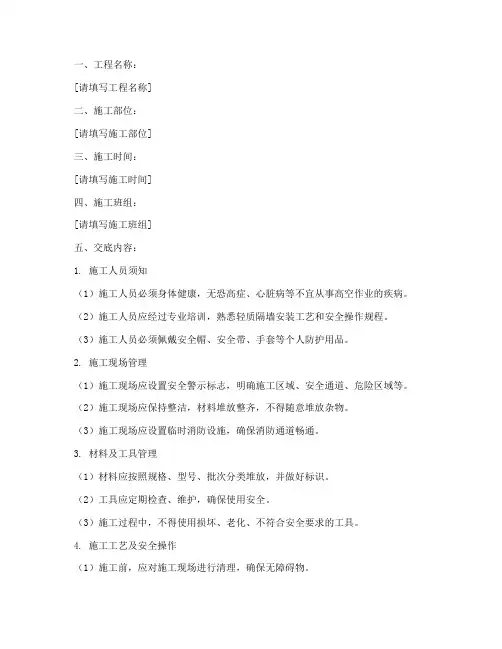

轻质隔安装安全技术交底模板
一、工程名称：[请填写工程名称]二、施工部位：[请填写施工部位]三、施工时间：[请填写施工时间]四、施工班组：[请填写施工班组]五、交底内容：1. 施工人员须知（1）施工人员必须身体健康，无恐高症、心脏病等不宜从事高空作业的疾病。
（2）施工人员应经过专业培训，熟悉轻质隔墙安装工艺和安全操作规程。
（3）施工人员必须佩戴安全帽、安全带、手套等个人防护用品。
2. 施工现场管理（1）施工现场应设置安全警示标志，明确施工区域、安全通道、危险区域等。
（2）施工现场应保持整洁，材料堆放整齐，不得随意堆放杂物。
（3）施工现场应设置临时消防设施，确保消防通道畅通。
3. 材料及工具管理（1）材料应按照规格、型号、批次分类堆放，并做好标识。
（2）工具应定期检查、维护，确保使用安全。
（3）施工过程中，不得使用损坏、老化、不符合安全要求的工具。
4. 施工工艺及安全操作（1）施工前，应对施工现场进行清理，确保无障碍物。
（2）搬运轻质隔墙板时，应使用专用设备，不得用手直接搬运。
（3）安装过程中，应确保墙体接缝严密，避免出现空鼓、裂缝等现象。
（4）高空作业时，施工人员应系好安全带，并做好安全防护措施。
（5）施工过程中，不得擅自改变施工方案，确保施工质量。
5. 施工现场消防及用电安全（1）施工现场应配备足够的消防器材，并定期检查、维护。
（2）施工现场用电设备应严格按照规定安装、使用，确保用电安全。
（3）施工现场不得乱拉乱接电线，不得在潮湿、有腐蚀性气体的环境下使用电器设备。
6. 施工现场环保及文明施工（1）施工现场应做到文明施工，不得噪音扰民。
（2）施工过程中，不得随意丢弃垃圾，应分类堆放并送至指定地点。
（3）施工结束后，应将施工现场清理干净，恢复原状。
六、交底人签字：[请填写交底人姓名及职务]七、安全员签字：[请填写安全员姓名及职务]八、接收人签字：[请填写接收人姓名及职务]九、注意事项：1. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关管理人员。
轻质隔墙板安装技术交底
（6）墙板初安装后，三天不得在墙板上斜靠物品，以免扰动墙板影响质量。
12、现场文明施工
（1）场容场帽
应符合安全、卫生、通风、照明、防火要求。建筑物外的零放碎料和垃圾应及时清运，保持整洁完好。施工现场应保持道路畅通。
（2）与其他工种交叉作业时，应相互配合，不能发生冲突，有问题不得擅自解决，必须通过项目部管理人员妥善解决。服从工程项目部的施工制度。

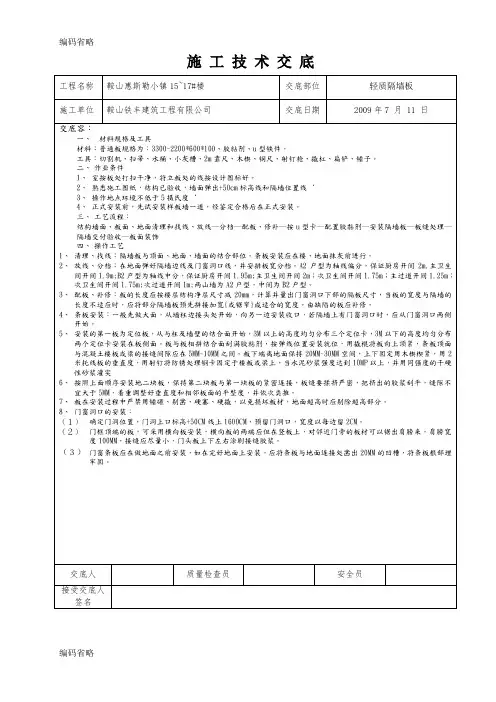

编码省略
施 工 技 术 交 底
工程名称
鞍山惠斯勒小镇15~17#楼
交底部位
轻质隔墙板
施工单位
鞍山铁丰建筑工程有限公司
交底日期
2009年7 月 11 日
交底容：
一、材料规格及工具
材料：普通板规格为：3300-2200*600*100、胶粘剂、u型铁件。
工具：切割机、扫帚、水桶、小灰槽、2m靠尺、木楔、钢尺、射钉枪、撬杠、扁铲、锤子。
签名
编码省略
施 工 技 术 交 底
工程名称
鞍山惠斯勒小镇15~17#楼
交底部位
轻质隔墙板
施工单位
鞍山铁丰建筑工程有限公司
交底日期
2009年7 月 11 日
（4）门窗框两侧的条板，必须把凸条铲平，便于安装门窗框，墙体安装完成后，将门、窗框装入，用膨胀塞固定，门窗框与的间隙用各类门窗所要求的缝材料添实。
1.对以浇筑完的混凝土成品要注保护，严禁破坏混凝土成品的行为。
2.不准用不稳定的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠架一层。
3.为确保施工安全，施工操作时应严格遵守操作规程，严禁违章作业。
交底人
质量检查员
安全员
接受交底人
签名
3、配板、补修：板的长度应按楼层结构净层尺寸减20mm，计算并量出门窗洞口下部的隔板尺寸，当板的宽度与隔墙的长度不适应时，应将部分隔墙板预先拼接加宽{或锯窄}成适合的宽度。由缺陷的板应补修。
12、现场文明施工
（1）场容场帽
应符合安全、卫生、通风、照明、防火要求。建筑物外的零放碎料和垃圾应及时清运，保持整洁完好。施工现场应保持道路畅通。
（2）与其他工种交叉作业时，应相互配合，不能发生冲突，有问题不得擅自解决，必须通过项目部管理人员妥善解决。服从工程项目部的施工制度。
编码省略
施 工 技 术 交 底
工程名称
鞍山惠斯勒小镇15~17#楼
交底部位
轻质隔墙板
施工单位
鞍山铁丰建筑工程有限公司
交底日期
2009年7 月 11 日
交底容：
一、材料规格及工具
材料：普通板规格为：3300-2200*600*100、胶粘剂、u型铁件。
工具：切割机、扫帚、水桶、小灰槽、2m靠尺、木楔、钢尺、射钉枪、撬杠、扁铲、锤子。
签名
编码省略
施 工 技 术 交 底
工程名称
鞍山惠斯勒小镇15~17#楼
交底部位
轻质隔墙板
施工单位
鞍山铁丰建筑工程有限公司
交底日期
2009年7 月 11 日
（4）门窗框两侧的条板，必须把凸条铲平，便于安装门窗框，墙体安装完成后，将门、窗框装入，用膨胀塞固定，门窗框与的间隙用各类门窗所要求的缝材料添实。
1.对以浇筑完的混凝土成品要注保护，严禁破坏混凝土成品的行为。
2.不准用不稳定的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠架一层。
3.为确保施工安全，施工操作时应严格遵守操作规程，严禁违章作业。
交底人
质量检查员
安全员
接受交底人
签名
3、配板、补修：板的长度应按楼层结构净层尺寸减20mm，计算并量出门窗洞口下部的隔板尺寸，当板的宽度与隔墙的长度不适应时，应将部分隔墙板预先拼接加宽{或锯窄}成适合的宽度。由缺陷的板应补修。

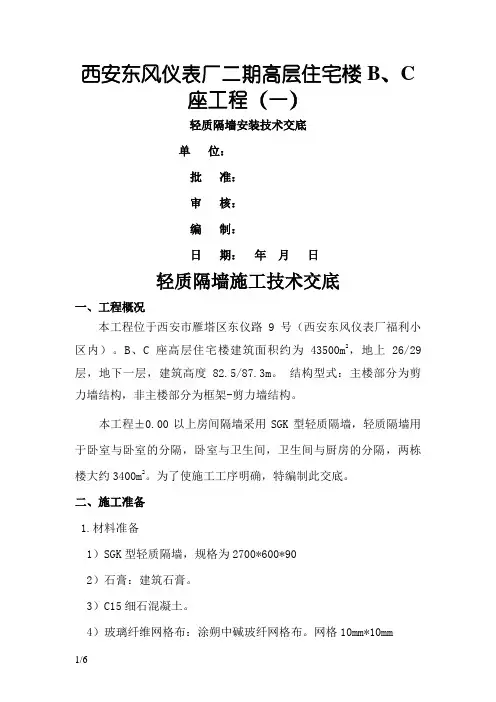

轻质隔墙安装技术交底
西安东风仪表厂二期高层住宅楼B、C座工程（一）轻质隔墙安装技术交底单位：批准：审核：编制：日期：年月日轻质隔墙施工技术交底一、工程概况本工程位于西安市雁塔区东仪路9号（西安东风仪表厂福利小区内）。
B、C座高层住宅楼建筑面积约为43500m2，地上26/29层，地下一层，建筑高度82.5/87.3m。
结构型式：主楼部分为剪力墙结构，非主楼部分为框架-剪力墙结构。
本工程±0.00以上房间隔墙采用SGK型轻质隔墙，轻质隔墙用于卧室与卧室的分隔，卧室与卫生间，卫生间与厨房的分隔，两栋楼大约3400m2。
为了使施工工序明确，特编制此交底。
二、施工准备1.材料准备1）SGK型轻质隔墙，规格为2700*600*902）石膏：建筑石膏。
3）C15细石混凝土。
4）玻璃纤维网格布：涂朔中碱玻纤网格布。
网格10mm*10mm5）玻纤布条：条宽60mm，用于板缝处理。
条宽200mm，用于墙面阴阳转角附加层。
2.施工条件准备1）基层清理干净，无污染。
2）砌体施工完成。
具备隔墙施工条件。
三、施工工艺隔墙条板底部安装→隔墙条板顶部安装→板面基层处理→墙面转角处处理→零星工程1.具备安装条件后，通过放线、定位确定隔墙条板的安装位置。
立板时下端留20-30mm缝隙，用木楔对楔背紧，在条板侧边企口槽内满刮石膏型粘结剂，挂线靠平将板揉挤密实，挤出的胶粘剂要及时刮平，板下端缝隙用C15细石混凝土塞填密实，当混凝土达到强度后，拆除小木楔，并将孔洞堵实。
单层条板平面以及与楼地面连接示意如下：2.隔墙条板顶端与顶板、梁底、混凝土墙、砖墙等主体结构连接，采取在两块条板顶端拼缝之间设u型钢板卡与主体结构连接用射钉固定，安装后顶缝内满用粘结剂填塞压实，两侧刮平，贴200宽玻纤。
示意图如下：3.条板拼缝处，先用粘结剂刮一道，贴60mm宽玻纤网布条一层，再用粘结剂压实。
饰面做法按图纸要求施工。
条板拼缝处施工如下图:4.墙面转角处，也必须贴200mm宽玻纤网布条一层，在门窗洞口、转角、墙顶也应加贴玻纤网布条。
轻质隔墙板技术交底记录
技术交底记录
工程名称
××××××
交底日期
2016年 月 日
分部分项名称
轻质隔墙板安装
一、施工准备
1、材料准备
⑴材料及工具：隔墙板、门框板、门垛板、门过梁板等
⑵规格：2000～3200mm×600㎜×90㎜
⑶胶粘剂：水泥建筑胶粘剂
⑷玻纤布条：条宽50mm，用于板缝处理；条宽200mm，用于墙面转角附加层。
⑷板缝处理：条板的接缝处理应在门框、管线安装完毕7d后进行，检查所有缝隙是否粘结良好，有无裂缝，如出现裂缝，应查明原因后进行修补。已粘结良好的所有板缝、阴角缝，
先清理浮灰，再刷胶液粘贴50mm宽玻纤网格带，转角隔墙在阳角处粘贴200mm宽（续下页）
技术交底记录
工程名称
××××××
交底日期
2016年 月 日
⑶按照排板图用射钉将板卡固定于梁板底面。
⑷配板、修补：板的长度应按接面结构层净高尺寸减20～30mm。计算并量测门洞口上部的隔板尺寸，并按此尺寸配板。当板的宽度与隔墙的长度不相适应时，应将部分隔墙板预锯窄成合适的宽度，并放置在阴角处。严禁有裂缝的板上墙。
⑸用U形钢板卡固定条板的顶端。在两块条板顶端拼缝之间用射钉将U形钢板卡固定在梁或板上，随安板随固定U形钢板卡。（续下页）
⑻铺设电线管、稳接线盒：待墙板安装7天后，按电气安装图找准位置划出定位线，铺设电线管、稳接线盒。所有电线管必须顺板孔铺设，严禁横铺和斜铺。稳接线盒，先在板面钻孔扩孔（防止猛击），再用扁铲扩孔，孔要大小适度，要方正。孔内清理干净，先刷胶液一道，再用胶泥稳住接线盒。
3、细部构造措施
⑴当隔墙端部尺寸不足一块标准板时，可采用补板，且补板宽度不应小于200mm。
2、具体做法：
工程名称
××××××
交底日期
2016年 月 日
分部分项名称
轻质隔墙板安装
一、施工准备
1、材料准备
⑴材料及工具：隔墙板、门框板、门垛板、门过梁板等
⑵规格：2000～3200mm×600㎜×90㎜
⑶胶粘剂：水泥建筑胶粘剂
⑷玻纤布条：条宽50mm，用于板缝处理；条宽200mm，用于墙面转角附加层。
⑷板缝处理：条板的接缝处理应在门框、管线安装完毕7d后进行，检查所有缝隙是否粘结良好，有无裂缝，如出现裂缝，应查明原因后进行修补。已粘结良好的所有板缝、阴角缝，
先清理浮灰，再刷胶液粘贴50mm宽玻纤网格带，转角隔墙在阳角处粘贴200mm宽（续下页）
技术交底记录
工程名称
××××××
交底日期
2016年 月 日
⑶按照排板图用射钉将板卡固定于梁板底面。
⑷配板、修补：板的长度应按接面结构层净高尺寸减20～30mm。计算并量测门洞口上部的隔板尺寸，并按此尺寸配板。当板的宽度与隔墙的长度不相适应时，应将部分隔墙板预锯窄成合适的宽度，并放置在阴角处。严禁有裂缝的板上墙。
⑸用U形钢板卡固定条板的顶端。在两块条板顶端拼缝之间用射钉将U形钢板卡固定在梁或板上，随安板随固定U形钢板卡。（续下页）
⑻铺设电线管、稳接线盒：待墙板安装7天后，按电气安装图找准位置划出定位线，铺设电线管、稳接线盒。所有电线管必须顺板孔铺设，严禁横铺和斜铺。稳接线盒，先在板面钻孔扩孔（防止猛击），再用扁铲扩孔，孔要大小适度，要方正。孔内清理干净，先刷胶液一道，再用胶泥稳住接线盒。
3、细部构造措施
⑴当隔墙端部尺寸不足一块标准板时，可采用补板，且补板宽度不应小于200mm。
2、具体做法：
轻体隔墙板安装安全技术交底模板
一、交底目的为确保轻体隔墙板安装过程中的施工安全，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员安全培训（1）所有参与轻体隔墙板安装的施工人员必须经过专业培训，掌握轻体隔墙板安装的基本技能和安全操作规程。
（2）施工人员应熟悉本工程的施工图纸、技术规范和施工方案，了解施工过程中可能存在的安全隐患。
2. 施工现场安全措施（1）施工区域应设置明显的警示标志，提醒过往人员注意安全。
（2）施工人员应佩戴安全帽、安全带等个人防护用品，防止高处坠落。
（3）施工过程中，严禁酒后作业、疲劳作业和带病作业。
3. 施工工具与材料安全（1）施工工具应定期检查，确保完好、安全。
（2）施工材料应存放整齐，不得堆放过高，防止滑落伤人。
4. 轻体隔墙板安装安全要点（1）安装前，应检查墙板质量，确保无裂缝、变形等缺陷。
（2）安装过程中，墙板应水平放置，不得倾斜。
（3）墙板与顶板、地板及相邻墙壁、墙板之间的缝隙，应用专用胶塞满填实。
（4）安装过程中，严禁用力过猛，以免损坏墙板。
（5）墙板安装完毕后，应检查墙板与顶板、地板及相邻墙壁的连接牢固程度。
5. 应急预案（1）发生高处坠落事故时，立即启动应急预案，迅速组织救援。
（2）发生火灾事故时，立即报警，并组织人员疏散。
（3）发生触电事故时，立即切断电源，并采取相应措施进行救治。
三、交底要求1. 施工人员应认真听取安全技术交底，并签字确认。
2. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工现场安全员应加强巡查，及时发现并纠正安全隐患。
4. 施工单位应定期组织安全教育培训，提高施工人员的安全意识。
四、交底时间本次安全技术交底时间为____年____月____日，由____（姓名）进行交底。
五、交底人签字交底人：____（姓名）备注：本安全技术交底模板仅供参考，具体交底内容应根据实际工程情况进行调整。

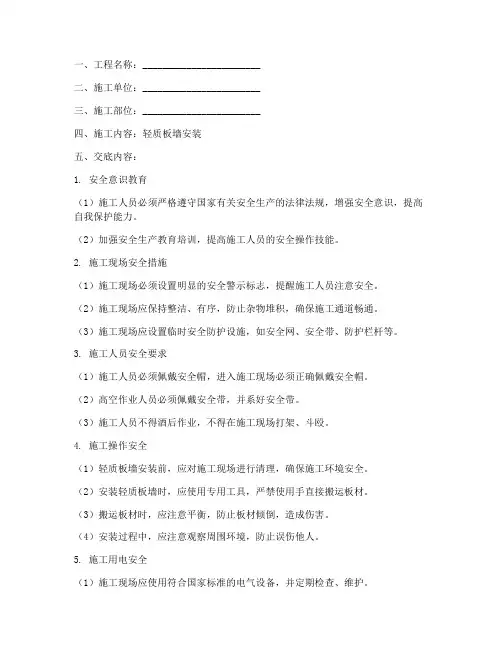

轻质板墙安装安全技术交底模板
一、工程名称：________________________二、施工单位：________________________三、施工部位：________________________四、施工内容：轻质板墙安装五、交底内容：1. 安全意识教育（1）施工人员必须严格遵守国家有关安全生产的法律法规，增强安全意识，提高自我保护能力。
（2）加强安全生产教育培训，提高施工人员的安全操作技能。
2. 施工现场安全措施（1）施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁、有序，防止杂物堆积，确保施工通道畅通。
（3）施工现场应设置临时安全防护设施，如安全网、安全带、防护栏杆等。
3. 施工人员安全要求（1）施工人员必须佩戴安全帽，进入施工现场必须正确佩戴安全帽。
（2）高空作业人员必须佩戴安全带，并系好安全带。
（3）施工人员不得酒后作业，不得在施工现场打架、斗殴。
4. 施工操作安全（1）轻质板墙安装前，应对施工现场进行清理，确保施工环境安全。
（2）安装轻质板墙时，应使用专用工具，严禁使用手直接搬运板材。
（3）搬运板材时，应注意平衡，防止板材倾倒，造成伤害。
（4）安装过程中，应注意观察周围环境，防止误伤他人。
5. 施工用电安全（1）施工现场应使用符合国家标准的电气设备，并定期检查、维护。
（2）施工现场严禁私拉乱接电线，使用电器设备时应遵守操作规程。
（3）施工现场应设置临时配电箱，并配备漏电保护器。
6. 施工材料安全（1）施工材料应按照规定堆放，不得超高、超宽堆放。
（2）施工材料应远离火源、热源，防止火灾事故发生。
（3）施工材料应避免受潮、受腐蚀，确保材料质量。
7. 环境保护（1）施工现场应做到文明施工，减少噪音、粉尘污染。
（2）施工垃圾应及时清理，不得随意堆放。
（3）施工过程中，应采取措施降低噪音、粉尘排放。
六、交底人：________________________七、接收人：________________________八、交底日期：________________________九、备注：1. 本交底适用于轻质板墙安装工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技 术 交 底 记 录 表
C2-1
编 号
工程名称
交底日期
2014.4.26
施工单位
中国建筑第二工程局有限公司
分项工程名称
隔墙板装
交底提要
交底内容：
一、施工概况和准备：
1、概况：本工程1-04#住宅楼陶粒混凝土空心条板主要地上部分的居室、厨房、卫生间和带洗衣机阳台分户的二次隔墙，厚度为90mm。
2、材料准备：
四、质量保证
1.水平位移不得超过3mm；
2.表面平整度：用两米靠尺，不得超过3mm；
3.垂直偏差：用两米靠尺，不得超过3mm；
4.接缝高低：用直尺和楔形塞尺检查，不得超过2mm；
5.阴阳角方正；用方尺和楔形塞尺检查，不得超过3mm；
6.各部分粘结面必须粘牢，板缝挤严填实，缝宽不得大于10mm；
7.接缝槽处贴玻纤带、刮腻子，其玻纤带搭接宽度不得小于30mm或整面墙体进行满贴玻纤网布，抗裂缝效果更佳。
8、门头板与结构墙连接时，首先在结构墙上部装一个卡子，然后再结构墙下部装一个“L”型卡子，全部固定牢固以后在上边放置门头板，四周用水泥胶粘剂粘结牢固。
9、板缝处理：隔墙板安装10天后，检查所有缝隙是否粘结良好，如有裂缝，应查明原因后进行修补。已粘结好的所有板缝、阴角缝、先清理浮浆，再刮粘结剂凹槽刮平，然后贴上一道50mm宽玻纤带，用粘结剂再刮凹槽，然后再贴上一道100mm宽纤维带，转角隔墙在阳角处粘贴200 mm宽玻纤布一层压实粘牢，最后用粘结剂刮平即可。
5、塞豆石：安装固定调试好后，板底用C20细石砼填塞密实，两天后淋水养护。待3天后撤掉木楔，并用同标号细石砼，将木楔留下的孔洞塞严。
6门上板：门上板与门框板采用搭接连接，搭接宽度不小于80mm，搭接处用水泥粘结剂粘接，见下图。
7、门口板：门口一侧紧挨剪力墙处小墙垛采用厂家提供的预制混凝土实心条板，门口另一侧预制条板最外侧孔洞为实心，由条板生产厂家现场尺量并预制，门口板与剪力墙交界处铺贴200宽玻纤网格布，每边搭接不少于100mm。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
3、立板：首先从靠近结构墙一侧安装，安装之前竖向结构墙上不得少于三道“U”形钢卡，每安装一块隔墙板应在凹槽处用“∩”钢卡与顶板连接牢固，然后安装下一块隔墙板。把试好的板顶部及结构连接的侧面满打胶泥，用木楔顶在板底，再用手平推隔墙板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一个人把木楔顶在板底，使隔墙板挤紧顶实，并用靠尺进行板面平整、垂直度的调整，使之达到验收标准。遇有门窗洞口时，选用门框版与门上板，门框版与门上板之间现场切割，然后用专用粘结剂将门门上板与门框版连接。
4、塞板缝：板与板之间的拼缝要满刮粘接剂，安装时以挤出足够多的胶泥为准，挤出的胶泥要及时清理干净，粘接剂要随配随用，必须在30分钟内用完。隔墙板顶端及两侧企口粘结前，先均匀涂刷粘结剂一道，并用粘结剂铺满，板下口对准墨线用撬棍在板底将板上端顶紧，企口揉挤严实，并将挤出的粘结剂刮平，用靠尺检查，使隔墙板垂直，门窗洞口处垂直，用两组木楔对楔将板底塞牢,板底留20-30mm缝隙。
建筑用轻质隔墙条板 （600宽*90厚 ）、U形卡（厚度不小于1.5mm）、专用粘结剂
二、工艺流程
放线→安装“U”形钢卡→安装空心条板→调整→塞豆石→板缝处理
三、施工要点：
1、放线：在地面上放出隔墙板安装控制线，再从地面上垂直引到顶板上，放出打槽形卡的位置线，验收合格后方可进行安装。
2、试板：将隔墙板按弹线位置就位，标出板面上需要拉的电盒、电管、空调洞口等的具体位置，然后锯掉，要求锯出洞口方正，大小适宜，严禁用斧子砍。
C2-1
编 号
工程名称
交底日期
2014.4.26
施工单位
中国建筑第二工程局有限公司
分项工程名称
隔墙板装
交底提要
交底内容：
一、施工概况和准备：
1、概况：本工程1-04#住宅楼陶粒混凝土空心条板主要地上部分的居室、厨房、卫生间和带洗衣机阳台分户的二次隔墙，厚度为90mm。
2、材料准备：
四、质量保证
1.水平位移不得超过3mm；
2.表面平整度：用两米靠尺，不得超过3mm；
3.垂直偏差：用两米靠尺，不得超过3mm；
4.接缝高低：用直尺和楔形塞尺检查，不得超过2mm；
5.阴阳角方正；用方尺和楔形塞尺检查，不得超过3mm；
6.各部分粘结面必须粘牢，板缝挤严填实，缝宽不得大于10mm；
7.接缝槽处贴玻纤带、刮腻子，其玻纤带搭接宽度不得小于30mm或整面墙体进行满贴玻纤网布，抗裂缝效果更佳。
8、门头板与结构墙连接时，首先在结构墙上部装一个卡子，然后再结构墙下部装一个“L”型卡子，全部固定牢固以后在上边放置门头板，四周用水泥胶粘剂粘结牢固。
9、板缝处理：隔墙板安装10天后，检查所有缝隙是否粘结良好，如有裂缝，应查明原因后进行修补。已粘结好的所有板缝、阴角缝、先清理浮浆，再刮粘结剂凹槽刮平，然后贴上一道50mm宽玻纤带，用粘结剂再刮凹槽，然后再贴上一道100mm宽纤维带，转角隔墙在阳角处粘贴200 mm宽玻纤布一层压实粘牢，最后用粘结剂刮平即可。
5、塞豆石：安装固定调试好后，板底用C20细石砼填塞密实，两天后淋水养护。待3天后撤掉木楔，并用同标号细石砼，将木楔留下的孔洞塞严。
6门上板：门上板与门框板采用搭接连接，搭接宽度不小于80mm，搭接处用水泥粘结剂粘接，见下图。
7、门口板：门口一侧紧挨剪力墙处小墙垛采用厂家提供的预制混凝土实心条板，门口另一侧预制条板最外侧孔洞为实心，由条板生产厂家现场尺量并预制，门口板与剪力墙交界处铺贴200宽玻纤网格布，每边搭接不少于100mm。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
3、立板：首先从靠近结构墙一侧安装，安装之前竖向结构墙上不得少于三道“U”形钢卡，每安装一块隔墙板应在凹槽处用“∩”钢卡与顶板连接牢固，然后安装下一块隔墙板。把试好的板顶部及结构连接的侧面满打胶泥，用木楔顶在板底，再用手平推隔墙板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一个人把木楔顶在板底，使隔墙板挤紧顶实，并用靠尺进行板面平整、垂直度的调整，使之达到验收标准。遇有门窗洞口时，选用门框版与门上板，门框版与门上板之间现场切割，然后用专用粘结剂将门门上板与门框版连接。
4、塞板缝：板与板之间的拼缝要满刮粘接剂，安装时以挤出足够多的胶泥为准，挤出的胶泥要及时清理干净，粘接剂要随配随用，必须在30分钟内用完。隔墙板顶端及两侧企口粘结前，先均匀涂刷粘结剂一道，并用粘结剂铺满，板下口对准墨线用撬棍在板底将板上端顶紧，企口揉挤严实，并将挤出的粘结剂刮平，用靠尺检查，使隔墙板垂直，门窗洞口处垂直，用两组木楔对楔将板底塞牢,板底留20-30mm缝隙。
建筑用轻质隔墙条板 （600宽*90厚 ）、U形卡（厚度不小于1.5mm）、专用粘结剂
二、工艺流程
放线→安装“U”形钢卡→安装空心条板→调整→塞豆石→板缝处理
三、施工要点：
1、放线：在地面上放出隔墙板安装控制线，再从地面上垂直引到顶板上，放出打槽形卡的位置线，验收合格后方可进行安装。
2、试板：将隔墙板按弹线位置就位，标出板面上需要拉的电盒、电管、空调洞口等的具体位置，然后锯掉，要求锯出洞口方正，大小适宜，严禁用斧子砍。
