西安交通大学《机械设计基础》考研题库

西安交大《机械设计基础》选择、填空题题库（含答案）一、基本概念自测题（70道选择题＋30道填充题）1机器中运动的单元体称为（）A,构件B,零件C,运动副D,运动链2．组成转动副的两个运动副元素的基本特征是（）A,平面B,圆柱面C,一般曲面D,螺旋面3．机构的自由度数等于原动件数是机构具有（）的条件A,曲柄存在B,定传动比C,确定运动D,连续传动4．两构件组成运动副必须具备的条件是：两构件（）A,相对转动或相对移动B,都是运动副C,相对运动恒定不变D,直接接触且保持一定的相对运动5．最简单的平面连杆机构是（）机构A,一杆B,二杆C,三杆D,四杆6．机构在死点位置时的（）A,传动角γ=90o B,传动角γ=45o C,传动角γ=0o D,压力角α=0o7．平面连杆机构中，从动件压力角α与机构传动角γ之间的关系是（）A,α=γB,α+γ=90o C,α+γ=0o D,α+γ=180o8．曲柄摇杆机构中，必然出现死点位置的原动件一定是（）A,最短杆B,曲柄C,连杆D,摇杆9．曲柄滑块机构共有（）瞬心A,2个B,4个C,6个D,8个10．当连杆机构无急回运动特征时，行程速比系数（）A,K=0 B,K<1 C,K>1 D,K=111．凸轮机构中，若增大基圆半径r b，则压力角作如下变化：（）A,升程压力角增大、回程压力角减小B,升程压力角减小、回程压力角增大C,升程压力角、回程压力角均增大D,升程压力角、回程压力角均减小12．凸轮的基圆半径是指（）半径A,凸轮转动中心至实际廓线的最小向径B,凸轮转动中心至理论廓线的最小向径C,凸轮理论廓线的最小曲率D,从动件静止位置凸轮廓线的最小曲率13．齿轮机构的基本参数中，与重合度无关的参数是（）A,齿数B,模数C,压力角D,齿顶高系数14．一对标准直齿圆柱齿轮传动的轮齿在啮合过程中，啮合角α’的值（）A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变15．一对渐开线齿轮在啮合传动过程中，从动轮齿廓上的压力角α的值（）A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变16．一对渐开线标准直齿圆柱齿轮在安装时,其中心距不等于标准中心距,则参数（）有变化A,压力角αB,传动比i C,基圆半径r b D,啮合角α’和重合度ε17．两轴线交角为90o的直齿圆锥齿轮减速传动，其传动比i等于（）A,ctgδ1或z2/z1 B,ctgδ2或z2/z1 C,ctgδ1或d1/d2 D,tgδ1或ctgδ218．能将往复摆动转换为单向间歇转动的机构是（）A,槽轮机构B,棘轮机构C,曲柄摇杆机构D,不完全齿轮机构19．动平衡的条件是：回转件各偏心质量产生的离心惯性力的（）A,合力为零B,合力偶矩为零C,合力和合力偶矩均为零D,合力和合力偶矩均不为零20．机械中加装飞轮的主要目的是为了调节（）A,质心位置以使其平衡B,轴的一阶临界转速C,周期性速度波动D,非周期性速度波动21．在相同工作条件下，V带传动比平带传动的（）A，传动能力大，但传动效率低B，传动能力小，但传动效率高C，传动能力大，且传动效率高D，传动能力小，且传动效率低22．整体打滑和弹性滑动在带传动正常工作时（）A，两者都不可避免B，前者不可避免，后者必须避免C，两者都可以避免D，前者必须避免，后者不可避免23．带传动在空载条件下运转时，紧边拉力F1与松边拉力F2的关系是（）A，F1／F2≈0 B，F1／F2≈e1αf C，1<F1／F2< e1αf D，F1／F2≈124．带传动在工作时，带的横截面上应力分布值中的σmax＝（）A，σ2+σ1+σc B，σ1+σb2+σc C，σ2+σb1+σc D，σ1+σb1+σ c25．当带速v≤30m/s时，一般选用（）作为带轮的材料A，合金钢B，灰铸铁Ｃ，中碳钢D，铸钢26．标准V带型号的选择主要取决于（）A，带的线速度及效率Ｂ，高速轴上的转矩C，低速轴上的转矩D计算功率及小带轮转速27．一对齿面硬度HBS≤350的闭式钢制齿轮传动，最可能发生的实效形式是（）A，齿面磨损B，齿面胶合C，齿面点蚀D，轮齿折断28．一对齿轮的齿宽、模数及齿数比一定时，增大齿数，可使（）A，弯曲强度和接触强度均提高B，弯曲强度和接触强度均降低C，弯曲强度提高而接触强度降低D，弯曲强度降低而接触强度提高29．主动轮为45号钢调质而从动轮为45号钢正火的一对减速直齿圆柱齿轮传动，两齿轮的齿面接触应力σH的关系和许用接触应力[σH]的关系分别为（）A，σH1<σH2和[σH]1=[σH]2 B，σH1>σH2和[σH]1=[σH]2C，σH1=σH2和[σH]1≠[σH]2D，σH1=σH2和[σH]1=[σH]230．设计斜齿圆柱齿轮传动时，螺旋角β一般在8o～20o范围内选取，若β取值过大，会使齿轮的（）A，传动平稳性降低B，轴向力太大C，制造困难D，承载能力降低31．直齿圆锥齿轮模数的标准值指的是（）A，齿轮小端模数B，齿轮大端模数C，齿宽中点处的法向模数D，齿宽中点处的平均模数32．开式齿轮传动最可能发生的失效形式是（）A，齿面磨损B，齿面胶合C，齿面点蚀D，轮齿折断33．齿轮在稳定载荷下运转，齿面也常因接触疲劳而发生点蚀，主要是由于（）A，齿轮的模数太小B，齿根处有应力集中源C，齿轮受到循环变化的扭矩D，轮齿受到循环变化的载荷34．轮齿弯曲应力修正系数Y sa与（）无关A，模数B，齿数C，变位系数D，齿根圆角半径35．在蜗杆传动中，若保持模数和蜗杆头数不变而增大蜗杆分度圆直径，将使（ ） A ，蜗杆传动效率提高而蜗杆刚度降低 B ， 蜗杆传动效率降低而蜗杆刚度提高 C ，蜗杆传动效率和蜗杆刚度均提高 D ，蜗杆传动效率和蜗杆刚度均降低36．在蜗杆传动中，用来计算传动比的公式有：21ωω=i 、12z z i =、12d d i =、21n n i =，其中有（ ）公式是正确的A ，1个B ，2个C ，3个D ，4个37．蜗杆传动的失效形式与齿轮传动的失效形式相类似，其中最易发生的失效是（ ）A ，齿面点蚀与塑性变形B ，轮齿折断与齿面塑性变形C ，齿面点蚀与磨损D ，齿面磨损与胶合38．标准蜗杆传动的中心距a ＝（ ）A ，)(221d d m+ B ，)(22z q m + C ，)(221z z m + D ，)(21z q m +39．阿基米德蜗杆在（ ）内的齿廓是直线A ，法面B ，轴面C ，断面D ，任一截面40．两轴间交错角∑＝90o 蜗杆传动的正确啮合条件中应该除去（ ） A ，2βλ-= B ，m m m t ==21α C ，αααα==21t D ，2βλ=41．在生产实际中采用变位蜗杆传动的目的是（ ）A ，增加传动的平稳性B ，提高传动能力C ，增加传动的自锁D ，凑中心距及改变传动比42．蜗杆传动不宜用于传递大功率，其主要原因是（ ）A ，传动比大B ，传动平稳C ，有色金属成本高D ，传动效率低43．理想状态下与轴一起转动的一偏心质量在轴上引起的弯曲应力是（ ） A ，脉动循环变应力 B ，对称循环变应力 C ，随机变应力 D ，静应力44．不能用于轴上零件轴向定位和固定的方式是（ ）A ，轴肩B ，键联接C ，过盈配合D ，套筒45．轴的常用材料主要是（ ）A ，碳钢和合金钢B ，青铜和铸铁C ，轴承合金D ，合金钢46．键的截面尺寸（b 和h ）通常是根据（ ）按标准选择A ，轴传递功率的大小B ，轴传递转矩的大小C ，轴的直径D ，轴上零件的轮毂长度47．心轴是（ ）的轴A ，既受弯矩又受转矩B ，既不受弯矩又不受转矩C ，只受转矩不受弯矩D ，只受弯矩不受转矩48．若由弯矩所产生的弯曲应力是对称循环变应力，按弯扭合成强度条件进行轴的计算时，折算系数α的取值由（ ）决定A ，弯曲应力的循环特性B ，]/[][10+σσC ，]/[][10-σσD ，扭转剪应力的循环特性 ））C，1主动（T1≠T3）D，2主动（T1≠T3）50．键的挤压应力计算公式为（）A，dhlT4000B，dhLT2000C，dblT4000D，dbLT200051．一内圈转动外圈固定的深沟球轴承受到大小和方向均不变的恒定载荷作用，外圈滚道上承载区内一固定点上的接触应力为（）A，静应力B，对称循环变应力C，脉动循环变应力D，随机变应力52．一轴运转速度低，有较大的冲击载荷，两轴承座分别加工，支承跨距大，轴刚度小，最适合这一工作情况的轴承类型是（）A，圆锥滚子轴承B调心球轴承C，圆柱滚子轴承D，调心滚子轴承53．滚动轴承的预紧不会产生（）的结果A，提高旋转精度B，提高轴向承载能力C，增加支承刚度D，消除轴承间隙54．滚动轴承当量动负荷的一般计算式为（）A，P r=XF r+YFαB，P r=(XFα+YF r)f p f t C，P r=F r f p f t D，(P r=XF r+YFα)f p f t 55．非液体摩擦滑动轴承设计中，限制pv值的目的是为了防止轴承（）A，因过度发热而胶合B，过度磨损C，因发热而产生塑性变形D，因发热而卡死5657．液体摩擦滑动轴承的润滑状态通常为（）A，边界润滑B，流体膜润滑C，边界润滑或混合润滑D，混合润滑58．一非液体摩擦滑动轴承，直径d=90mm，轴转速n=9r/min，受径向力F＝100000N，已知[p]＝14.7Mpa，[pv]＝9.8Mpa.m/s，则轴承宽度B至少取（）A，90mm B，76mm C，5mm D，38mm59．非液体摩擦滑动轴承的润滑状态通常为（）A，边界润滑B，流体膜润滑C，边界润滑或混合润滑D，混合润滑60．设计液体摩擦滑动轴承时，若轴承宽度B取得较大，则（）A，承载能力大，泄油量也大B，承载能力小，泄油量也小C，承载能力大，泄油量小D，承载能力小，泄油量大61．NZ挠性爪形联轴器（）A，既不能吸收振动、缓和冲击、也不能补偿轴线偏斜B，不能吸收振动、缓和冲击，但能补偿轴线偏斜C，既能吸收振动、缓和冲击，也能补偿轴线偏斜D，能吸收振动、缓和冲击，但不能补偿轴线偏斜62．在凸缘联轴器、尼龙柱销联轴器、套筒联轴器、齿轮联轴器中，属于刚性可移式联轴器的有（ ）A ，1个B ，2个C ，3个D ，4个63．齿轮联轴器（ ）A ，既不能吸收振动、缓和冲击、也不能补偿轴线偏斜B ，不能吸收振动、缓和冲击，但能补偿轴线偏斜C ，既能吸收振动、缓和冲击，也能补偿轴线偏斜D ，能吸收振动、缓和冲击，但不能补偿轴线偏斜64．在凸缘联轴器、尼龙柱销联轴器、套筒联轴器、齿轮联轴器中，属于弹性可移式联轴器的有（ ）A ，1个B ，2个C ，3个D ，4个65．一螺纹联接（大径d 、中径d 2、升角λ、当量摩擦角v ϕ、预紧力F ‘）预紧时，螺纹副的阻力矩为（ ）A ，)(212,v tg d F ϕλ- B ，)(21,v dtg F ϕλ+ C ，)(/212,v tg d F ϕλ+ D ，)(212,v tg d F ϕλ+66．需经常拆卸而被联接件之一又较厚时，宜采用（ ）A ，螺栓联接B ，螺钉联接C ，紧定螺钉联接D ，双头螺柱联接67．采用紧配铰制孔用螺栓联接的螺栓组，在旋转力矩作用下单个螺栓主要受（ ） A ，拉伸力作用 B ，扭矩作用 C ，剪力作用 D ，弯矩作用68．为了提高螺栓在变载荷作用下的疲劳强度，应该（ ）A ，减小螺栓的刚度B ，增加螺栓的刚度C ，减少被联接件的刚度D ，减少预紧力69．某汽缸盖螺栓联接，若汽缸内气体压力在0～2Mpa 之间循环变化，则缸盖联接螺栓的应力是（ ）A ，非对称循环变应力B ，脉动循环变应力C ，对称循环变应力D ，非稳定循环变应力70．用于联接的螺纹牙形为三角形，这是因为（ ）A ，螺纹强度高B ，传动效率高C ，防振性能好D ，螺纹副的摩擦阻力大，自锁性好71． 两构件通过面接触而构成的运动副成为（ ），它引入（ ）个约束；通过点、线接触而构成的运动副称为（ ），它引入（ ）个约束72． 所谓机架是指（ ）的构件73． 铰链四杆机构在任何情况下均为双摇杆机构的条件是（ ）74． 以曲柄为主运动的曲柄摇杆机构中，可能出现最小传动角的位置是（ ）75． 使凸轮机构的压力角α减小的有效方法使（ ）76． 凸轮机构中产生刚性冲击的原因是（ ）；产生柔性冲击的原因是（ ）77． 从动件的（ ）运动规律可使凸轮机构有刚性冲击（硬冲），而（ ）运动规律可使凸轮机构有柔性冲击（软冲）78． 定轴轮系传动比的计算可表示为（ ），周转轮系传动比的计算可表示为（ ）79． 刚性转子静平衡的力学条件使（ ），而动平衡的力学条件是（ ）80． 速度波动的类型有（ ）和（ ）两种；前者一般采用的调节方法是（ ），后者一般采用的调节方法是（ ）81． 带传动设计中最主要的问题是保证（ ）82． 带在工作过程中产生的三种应力为（ ），（ ），（ ）83． 对软齿面闭式齿轮传动，在设计时通常先按（ ）强度条件进行设计，然后再按（ ）强度条件进行校核，原因时（ ）84． 齿轮传动的主要失效形式有（ ）（ ）（ ）（ ）（ ）85． 齿轮传动设计中，齿形系数Y Fa 与（ ）无关，而与（ ）和（ ）有关86． 影响齿轮齿面接触强度的主要几何参数是（ ）和（ ）87． 提高齿轮齿面接触强度的主要措施是（ ）、（ ）、（ ）88． 选择蜗杆蜗轮材料时，首先要求（ ），其次才是（ ）89． 蜗杆传动的正确啮合条件是（ ）、（ ）、（ ）90． 蜗杆传动中，对每一标准模数m 规定了一定数量的蜗杆分度圆直径d 1，其目的是（ ）91． 在蜗杆蜗轮传动和齿轮传动组成的多级传动中，蜗杆蜗轮传动常放在（ ）速级，其原因是（ ）92． 按受载情况不同，轴可分为（ ）、（ ）、（ ）93． 按许用弯曲应力计算轴的强度时，当量弯矩M ’＝22)(T M α+中α的含义是（ ）94． 滚动轴承的基本额定寿命是指（ ），基本额定动负荷是指（ ）95． 滚动轴承预紧的目的是为了（ ）和（ ）96． 滑动轴承的三种润滑状态是（ ）、（ ）、（ ）97． 非液体摩擦滑动轴承设计中，验算比压p 是为了（ ），验算pv 值是为了（ ）98． 联轴器和离合器的主要区别是（ ）99． 为了提高螺栓联接的疲劳强度，在结构上可采取的措施有（ ） 100． 螺纹联接的四种基本类型是（ ）、（ ）、（ ）、（ ）二、《机械设计基础》基本概念100题参考答案1,A 2,B 3,C 4,D 5,B 6,C 7,B 8,D 9,C 10,D 11,B 12,B 13,C 14,D 15,B 16,D 17,A 18,B 19,C 20,C 21A 22,D 23,D 24,D 25,B 26,D 27,C 28,A 29,C 30,B 31,B 32,A 33,D 34,A 35,B 36,C 37,D 38,B 39,B 40,A 41,D 42,D 43,D 44,B 45,A 46,C 47,D 48,D 49,A 50,A 51,C 52,D 53,B 54,D 55,A 56,C 57,B 58,B 59,C 60,C 61,B 62,A 63,B 64,A 65,D 66,D 67,C 68,A 69,A 70,D71，低副，2，高副，172，机构中作为描述其他构件运动的参考坐标系的构件73，最短杆与最长杆之和大于其余两杆长度之和74，曲柄与机架共线75，增大基圆半径76，理论上瞬间加速度增至无穷大引起惯性力无穷大，加速度的有限值的突变引起惯性力产生突变77，等速，等加速等减速78，各主动轮齿数连乘积各从动轮齿数连乘积）＝（－＝从主主从m n n i 1，各主动轮齿数连乘积至由各从动轮齿数连乘积至由K G K G ,±=--==H K H G HK H G HK G n n n n n n i79，∑F i =0,∑F i =0,∑M i =080，周期性速度波动，非周期性速度波动，在回转件上装一转动惯量很大的飞轮，使用调速器81，保证带与带轮间有足够的摩擦力82，拉应力，弯曲应力，附加拉应力83，接触，弯曲，软齿面闭式齿轮传动的主要失效形式是齿面点蚀 84，轮齿折断，齿面磨损，齿面点蚀，齿面塑性变形，齿面胶合85，模数m ，齿数z ，变位系数x86，中心距a,齿宽b87，增大中心距a ，增大齿宽b,提高齿轮制造精度，通过选材料和热处理增大许用接触应力88，减摩（≠磨）性，强度89，m a1=m t2=m ，αa1＝αt2＝α，βλ= 290，减少蜗轮滚刀标准刀具规格（减少蜗轮滚刀标准刀具数目，便于蜗轮滚刀标准化）91，高，提高系统总效率，发挥蜗轮传动平稳性好的特点，尺寸小而节省有色金属降低成本92，心轴，传动轴，转轴93，将转矩折合成当量弯矩的校正系数（校正系数根据循环特性不同而不同） 94，可靠度R 为90％的轴承寿命，基本额定寿命L 10＝1（106转）时轴承所能承受的负荷95，提高轴承的旋转精度，提高轴承的支撑刚度96，流体膜润滑，边界润滑，混合润滑97，防止轴承过度磨损，防止轴承发生胶合98，连轴器：欲使两轴分离，必须停车拆卸；离合器：能使两轴在转动时随时分离和结合99，减少C 1；增加螺栓长度，减小螺栓横截面面积；增大C 2；在允许的部件增设筋板，加大必要的尺寸100，螺栓联接，双头螺柱联接，螺钉联接，紧定螺钉联接。

精西安交通大学《机械设计基础》1.填空题：概论机构组成及自由度连杆机构凸轮机构轮系间歇机构平衡与调速带传动链传动齿轮传动蜗杆涡轮传动轴滚动轴承滑动轴承联轴器螺纹连接及螺旋传动键连接2.简答题：3.计算分析题一.填空题：1.机械设计课程主要讨论通用机械零件和部件地设计计算理论和方法.2.机械零件设计应遵循地基本准则：强度准则.刚度准则.耐磨性准则.震动稳定性准则.3.强度：零件抵抗破裂（表面疲劳.压溃.整体断裂）及塑性变形地能力.1.所谓机架是指机构中作为描述其他构件运动地参考坐标系地构件.2.机构是机器中地用以传递与转换运动地单元体；构件是组成机构地运动单元；零件组成机械地制造单元.3.两构件组成运动副必须具备地条件是两构件直接接触并保持一定地相对运动.4.组成转动副地两个运动副元素地基本特征是圆柱面.5.两构件通过面接触而形成地运动副称为低副,它引入2个约束,通过点线接触而构成地运动副称为高副,它引入1个约束.6.机构地自由度数等于原动件数是机构具有确定运动地条件.7.在机构运动简图上必须反映与机构运动情况有关地尺寸要素.因此,应该正确标出运动副地中心距,移动副导路地方向,高副地轮廓形状.1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄.其中若最短杆是连架杆,则为曲柄摇杆机构；若最短杆是连杆,则为双摇杆机构；若最短杆是机架,则为双曲柄机构；若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄（任何情况下均为双摇杆机构）2.最简单地平面连杆机构是两杆机构.3.为保证连杆机构传力性能良好,设计时应使最小传动角γmin≥[γ]4.机构在死点位置时地传动角γ=0°.5.平面连杆机构中,从动件压力角α与机构传动角γ之间地关系是α+γ=90°.6.曲柄摇杆机构中,必然出现死点位置地原动件是摇杆.7.曲柄滑块机构共有6个瞬心.8.当连杆机构无急回运动特性时行程速比系数K=1.9.以曲柄为主动件地曲柄摇杆机构.曲柄滑块机构中,可能出现最小传动角地位置分别是曲柄与机架共线.曲柄两次垂直于滑块导路地瞬时位置,而导杆机构λ始终是90°1.凸轮地基圆半径是指凸轮转动中心至理论廓线地最小半径.2.凸轮机构中,若增大基圆半径r b,则压力角作如下变化：升程压力角减小,回程压力角增大.3.使凸轮机构地压力角减小地有效方法是增大基圆半径.4.凸轮机构中产生刚性冲击地原因是理论上瞬间加速度增至无穷大,引起惯性力无穷大.产生柔性冲击地原因是加速度地有限值地突变引起惯性力产生突变.5.从动件地等速运动规律可使凸轮机构有刚性冲击（硬冲）,而等加速等减速运动规律可使凸轮机构有柔性冲击（软冲）.6.按滚子对心移动从动件设计制造地盘形凸轮廓线若将滚子直径r K改小则滚子对心移动从动件盘形凸轮机构地最大升距不变（r b变大α变大）.1.渐开线直齿圆柱齿轮地正确啮合条件是α=α.m=m,连续传动条件是ε＞1.2.渐开线标准直齿圆柱齿轮必须具备地两个条件是：标准地基本参数(m.α.h a*.c*).在分度圆上s=e.3齿轮机构地基本参数中,与重合度无关地参数是压力角 .4.一对标准直齿圆柱齿轮传动地轮齿在啮合过程中,啮合角α′地值始终保持不变.5.一对渐开线齿轮在啮合传动过程中,从动轮齿廓上地压力角α地值由大逐渐变到小.6.一对渐开线标准直齿圆柱齿轮在安装时,其中心距不等于标准中心距,则参数啮合角α′和重合度ε有变化.7.两轴线交角为90°地直齿圆锥齿轮减速传动,i=tgδ=ctgδ=r/r=z/z.1.定轴轮系地传动比计算可表示为：周转轮系传动比地计算可表示为：1.为了使槽轮机构地槽轮运动系数K（1/2-1/Z）大于零槽轮地槽数Z应大于3 (圆销数n<2Z/(Z-2)).2.能将连续等速转动转换为时停时动地单向间歇转动地机构是槽轮机构3..能将往复摆动转换为单向间歇转动地机构是棘轮机构.1.静平衡：对于宽径比≤1/5地构件,可近似认为其全部质量都分布在同一平面内,当∑Fi=0时（质心分布在转动轴线上）,称其为静平衡.2.动平衡：当宽径比＞1/5时,各不平衡质量产生地离心惯性力是一空间力系,位于至少两个平面内,当∑Fi=0.∑Mi=0,称其为动平衡.3.刚性转子静平衡地力学条件是∑Fi=0,动平衡地条件是：回转件各偏心质量产生地离心惯性力地合力和合力偶矩均为零（即∑Fi=0,∑Mi=0）,各力所处平衡面≥2个.4.机器产生速度波动地主要原因是输入功与输出功之差形成地机械动能地增减,速度波动地类型有周期性速度波动和非周期性速度波动两种,前者一般采用地调节方法是在回转件上装一转动惯量很大地飞轮（速度波动减小）,后者一般采用地方法是使用调速器.1.当带速v≤30m/s时,一般选用灰铸铁作为带轮地材料.2.带传动设计中最主要地问题是保证带与带轮间有足够地摩擦力（影响其传动能力地主要因素有F..f.α1）.3.带传动在空载条件下运转时,紧边拉力F1与松边拉力F2地关系是F1/ F2=1；传递功率达到极限时,紧边拉力F1与松边拉力F2地关系是F/ F= ;正常工作时,紧边拉力F1与松边拉力F2地关系随着F..f.α1地变化而变化.4.带传动在正常工作时大小带轮与带之间地摩擦力相等,原因是其有效圆周力相等；主动轮地圆周速度与从动轮地圆周速度不等,原因是弹性滑动不可避免（因为紧.松边拉力不等）.5.在相同工作条件下,单根V带传动能够产生地摩擦力为F V,单根平带传动能够产生地摩擦力为F V,二者关系是F V=3F P坛摶乡囂忏蒌鍥铃氈淚。

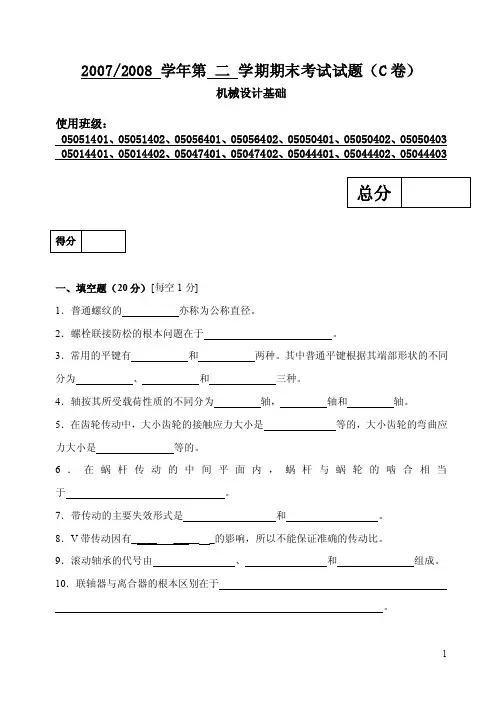

2007/2008 学年第二学期期末考试试题（C卷）机械设计基础使用班级：05051401、05051402、05056401、05056402、05050401、05050402、05050403 05014401、05014402、05047401、05047402、05044401、05044402、05044403一、填空题（20分）[每空1分]1．普通螺纹的亦称为公称直径。

2．螺栓联接防松的根本问题在于。

3．常用的平键有和两种。

其中普通平键根据其端部形状的不同分为、和三种。

4．轴按其所受载荷性质的不同分为轴，轴和轴。

5．在齿轮传动中，大小齿轮的接触应力大小是等的，大小齿轮的弯曲应力大小是等的。

6．在蜗杆传动的中间平面内，蜗杆与蜗轮的啮合相当于。

7．带传动的主要失效形式是和。

8．V带传动因有_____ _____ _的影响，所以不能保证准确的传动比。

9．滚动轴承的代号由、和组成。

10．联轴器与离合器的根本区别在于。

二、选择题（20分）[每空2分]1．当两个被联接件之一太厚，不宜制成通孔且需要经常装拆时，往往采用。

A) 螺栓联接B) 螺钉联接C）双头螺柱联接D）紧定螺钉联接2．普通平键的工作面是。

A）顶面B）底面C）侧面D）端面3．闭式软齿面齿轮传动的主要失效形式是。

A）齿面点蚀B）轮齿折断C）齿面胶合D）齿面塑性变形4．设计一对材料相同的软齿面齿轮传动时，一般应使小齿轮齿面硬度HBS1和大齿轮齿面硬度HBS2的关系为。

A）HBS1<HBS2B）HBS1=HBS2C）HBS1>HBS2D）大小都可以5．计算蜗杆传动的传动比时，公式是错误的。

A）i =ω1/ω2B）i = n1/n2C）i = z2/z1D）i = d2/d16．V带传动中，带截面楔角为40°，带轮轮槽角应40°。

A）大于B）等于C）小于7．自行车的前轴是。

A）心轴B）转轴C）传动轴8．含油轴承是采用制成的。

机械设计基础复习大纲2011、4、3第1章绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功机器的组成：驱动部分+传动部分+执行部分了解:机器、机构、机械、常用机构、通用零件、标准件、专用零件和部件的概念课程内容、性质、特点和任务第2章机械设计概述了解：与机械设计有关的一些基础理论与技术，机器的功能分析、功能原理设计，机械设计的基本要求和一般程序、机械运动系统方案设计的基本要求和一般程序、机械零件设计的基本要求和一般程序,机械设计的类型和常用的设计方法第3章机械运动设计与分析基础知识掌握:构件的定义(运动单元体）、分类（机架、主动件、从动件）构件与零件(加工、制造单元体）的区别平面运动副的定义、分类（低幅：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）机构自由度的定义（具有独立运动的数目)平面运动副引入的约束数（低幅：引入2个约束;高副:引入1个约束）平面机构自由度计算（F＝3n－2P5－P4）应用自由度计算公式时的注意事项（复合铰链、局部自由度、虚约束、公共约束)机构具有确定运动的条件（机构主动件数等于机构的自由度）速度瞬心定义（绝对速度相等的瞬时重合点）瞬心分类:绝对瞬心（绝对速度相等且为零的瞬时重合点，位于绝对速度的垂线上）相对瞬心（绝对速度相等但不为零的瞬时重合点，位于相对速度的垂线上）速度瞬心的数目:K=N（N—1)/2速度瞬心的求法：观察法：转动副位于转动中心；移动副位于垂直于导轨的无穷远；高副位于过接触点的公法线上三心定理：互作平面平行运动的三个构件共有三个瞬心，且位于同一直线上用速度瞬心求解构件的速度（关键找到三个速度瞬心，建立同速点方程，然后求解）了解：运动链的定义及其分类（闭式链：单环链、多环链;开式链)运动链成为机构的条件（具有一个机架、具有足够的主动件）机动示意图（不按比例）与机构运动简图的区别第6章平面连杆机构掌握:平面连杆机构组成（构件+低副;各构件互作平行平面运动）──低副机构平面连杆的基本型式（平面四杆机构）、平面四杆机构的基本型式（铰链四杆机构）铰链四杆机构组成（四构件+四转动副）铰链四杆机构各构件名称(机架、连杆、连架杆、曲柄、摇杆、固定铰链、活动铰链）铰链四杆机构的分类：曲柄摇杆机构、双曲柄机构、双摇杆机构铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）铰链四杆机构的运动特性:曲柄存在条件：①最长杆长度+最短杆长度≤其余两杆长度之和②连架杆与机架中有一杆为四杆中之最短杆曲柄摇杆机构的极限位置(曲柄与连杆共线位置）曲柄摇杆机构的极位夹角θ（两极限位置时曲柄所夹锐角）曲柄摇杆机构的急回特性及行程速比系数平面四杆机构的运动连续性铰链四杆机构的传力特性：压力角α：不计摩擦、重力、惯性力时从动件受力方向与受力点速度方向间所夹锐角传动角γ：压力角的余角许用压力角[]︒=40α~︒50、许用传动角[]︒=50γ～︒40曲柄摇杆机构最小传动角位置(曲柄与机架共线的两位置中的一个)死点位置：传动角为零的位置（︒=0γ）实现给定连杆二个或三个位置的设计实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块和摆动导杆机构了解：连杆机构的特点、铰链四杆机构以及变异后机构的特点及应用、死点（止点）位置的应用和渡过 基本设计命题:实现给定的运动要求:连杆有限位置、连架杆对应角位移、轨迹满足各种附加要求:曲柄存在条件、运动连续条件、传力及其他条件实验法设计实现给定连杆轨迹的四杆机构，解析法设计实现给定两连架杆对应位置的四杆机构第7章 凸轮机构掌握：凸轮机构的组成（凸轮+从动件+机架）──高副机构凸轮机构的分类:按凸轮分类:平面凸轮(盘形凸轮、移动凸轮），空间凸轮按从动件分类:端部形状：尖端、滚子、平底、曲面运动形式：移动、摆动安装方式：对心、偏置按锁合方式分类：力锁合、形锁合基圆（理论廓线上最小向径所作的圆)、理论廓线、实际廓线、行程从动件运动规律（升程、回程、远休止、近休止)刚性冲击(硬冲：速度突变，加速度无穷大）、柔性冲击（软冲:加速度突变）运动规律特点：等速运动规律：速度为常数、始末两点存在硬冲、用于低速等加速等减速：加速度为常数、始末中三点存在软冲、不宜用于高速余弦加速度：停─升─停型：始末两点存在软冲、不宜用于高速升─降─升型：无冲击、可用于高速正弦加速度：无冲击、可用于高速反转法绘制凸轮廓线的方法：对心或偏置尖端移动从动件，对心或偏置滚子移动从动件滚子半径的选择、基圆半径的确定、运动失真及其解决的方法了解：凸轮机构的特点、凸轮机构的应用、凸轮机构的一般命名原则四种运动规律的推导方法和位移曲线的画法运动规律的基本形式：停─升─停；停─升─降─停;升─降─升运动规律的选择原则，平底从动件凸轮廓线的绘制方法及运动失真的解决方法机构自锁、偏置对压力角的影响，压力角α、许用压力角[]α、临界压力角c α三者关系：[]c ααα<≤max第8章 齿轮传动掌握:齿轮机构的组成（主动齿轮+从动齿轮+机架)──高副机构圆形齿轮机构分类：平行轴:直齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）斜齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）人字齿轮机构相交轴：圆锥齿轮机构(直齿、斜齿、曲齿）相错轴：螺旋齿轮机构、蜗轮蜗杆机构齿廓啮合基本定律（两轮的传动比等于公法线割连心线线段长度之反比）定传动比条件、节点、节圆、共轭齿廓渐开线的形成、特点及方程一对渐开线齿廓啮合特性：定传动比特性、啮合角和啮合线保持不变、可分性渐开线齿轮各部分名称：齿数、模数、压力角、顶隙、分度圆、基圆、齿顶圆、齿根圆齿顶高、齿根高、齿全高、齿距（周节）、齿厚、齿槽宽标准直齿圆柱齿轮的基本参数：齿数z 、模数m 、压力角α(︒20）齿顶高系数*a h (1.0、0.8）、顶隙系数*c (0。

判断(20分)1、()运动副具有一定的接触表面,并且能产生一定的相对运动。

正确答案:正确2、()传动角是压力角的余角正确答案:正确3、()凸轮转速的高低,影响从动杆的运动规律。

正确答案:错误4、()根据曲柄存在的条件已判定铰接四杆机构中存在曲柄,则此机构是不会成为双摇杄机构的。

5、()外啮合槽轮机构,槽轮是从动件,而内啮合槽轮机构,槽轮是主动件正确答案:错误6、()蜗杆的导程角越大,传动效率越高。

正确答案:正确7、()螺纹的螺旋升角愈小,螺纹的自锁能力愈好8、()机构运动简图只表示构件和运动副,所以作图的时候不考虑构件的尺寸和形状。

正确答案:错误9、()用增加带轮表面粗糙度提高带传动的传递功率是不合适白正确答案:正确10、()根据曲柄存在的条件已判定铰接四杆机构中存在曲柄,则此机构是不会成为双摇杆机构的。

11、()渐开线标准直齿园柱齿轮传动,由于安装不准确,产生了中心距误差,但其传动比的大小仍保持不变正确答案:正确12、()速比公式=nn2=22不论对齿轮传动还是蜗杆传动都成立13、()斜齿轮具有两种模数,其中以端面模数作为标准模数正确答案:错误14、()当螺栓组承受横向载荷或旋转力矩时,该螺栓组中的螺栓受拉力作用。

正确答案:错误15、()铰链四杆机构的压力角是指在不计摩擦情况下连杄作用于主动件的力与该力作用点谏度间所夹的锐角16、()在实现相同运动规律时,如果滚子从动件盘形凸轮机构的凸轮基圆半径增大,其压力角将减小正确答案:正确17、()普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

正确答案:错误18、()在实现相同运动规律时,如果滚子从动件盘形凸轮机构的凸轮基圆半径增大,其压力角将减正确答案:正确19、()在受轴向变载荷的紧螺栓连接结构中,若保持残佘预紧力不变时,在两个被连接件之冋加入橡胶墊片,与无墊片相比,螺栓疲艻强度将提高。

正确答案:错误20、()棘轮机构和槽轮机构的主动件,都是作往复摆动运动的。

第十章部分题解参考10-4 在图10-23所示的轮系中，已知各轮齿数，3'为单头右旋蜗杆，求传动比15i 。

解 9030120306030431543432154325115-=⨯⨯⨯⨯-=-=-==''''z z z z z z z z z z z z z z n n i10-6 图10-25所示轮系中，所有齿轮的模数相等，且均为标准齿轮，若n 1=200r/min ，n 3=50r/min 。

求齿数2'z 及杆4的转速n 4。

当1）n 1、n 3同向时；2）n 1、n 3反向时。

解 ∵ )(2)(22321'-=+z z m z z m ∴ 202515602132=--=--='z z z z∵ 52015602521324341413-=⨯⨯-=-=--='z z z z n n n n i ∴ 6/)5(314n n n +=设 1n 为“＋”则 1）n 1、n 3同向时：756/)505200(6/)5(314+=⨯+=+=n n n r /min （n 4与n 1同向）2）n 1、n 3反向时：33.86/)505200(6/)5(314-=⨯-=+=n n n r /min （n 4与n 1反向） 10-8 图10-27所示为卷扬机的减速器，各轮齿数在图中示出。

求传动比17i 。

解 1-2-3-4-7周转轮系，5-6-7定轴轮系∵ 211692124785231427471714-=⨯⨯-=-=--=z z z z n n n n i 3131878577557-=-=-==z z n n i 54n n = ∴ 92.436327677117===n n i （n 1与n 7同向） 10-9 图10-28所示轮系，各轮齿数如图所示。

求传动比14i 。

解 ∵ 51890133113-=-=-=--=z z n n n n i H H H 58553687903324323443=⨯⨯==--='z z z z n n n n i H H H 03=n ∴ 611==HH n n i 58344==H H n n i1163586414114=⨯===H H i i n n i （n 1与n 4同向） 10-11 图10-30示减速器中，已知蜗杆1和5的头数均为1（右旋），1z '=101，2z =99，42z z ='，4z '=100，5z '=100，求传动比H i 1。

西安交通大学19年3月课程考试《机械设计基础》作业考核试题（含主观题）1、C2、B3、D4、A5、C一、单选题共30题，30分1、当轴的转速较低,且只承受较大的径向载荷时,宜选用()。

A深沟球轴承B推力球轴承C圆柱滚子轴承D圆锥滚子轴承正确答案是：C2、为保证平面四杆机构良好的传力性能,()不应小于最小许用值A压力角B传动角C极位夹角D啮合角正确答案是：B3、.作单向运转的转轴,其弯曲应力的变化特征是()。

A脉动循环B恒定不变C非对称循环D对称循环正确答案是：D4、.按工作原理不同,螺纹连接的防松方法有()A摩擦防松、机械防松和破坏螺纹副防松B机械防松、润滑防松和破坏螺纹副防松C摩擦防松、紧固防松和破坏螺纹副防松D紧固防松、焊接防松和铆接防松正确答案是：A5、键联接的主要用途是使轮与轮毂之间()A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具由导向性C沿周向固定并传递扭距D安装拆卸方便正确答案是：C6、家用缝纫机踏板机构属于()机构A曲柄摇杆B双曲柄C双摇杆D曲柄滑块正确答案是：A7、为了实现两根相交轴之间的传动,可以采用()。

A蜗杆传动B斜齿圆柱齿轮传动C直齿锥齿轮传动D直齿圆柱齿轮传动正确答案是：C8、当轴上安装的零件要承受轴向力时,采用()来轴向定位,所受到的轴向力较大A圆螺母B紧定螺钉C弹性挡圈D楔形键正确答案是：A9、若组成运动副的两构件间的相对运动是移动,则称这种运动副为()A转动副B移动副C球面副D螺旋副正确答案是：B10、某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转()圈。

A3B2C4D2.5正确答案是：B11、平面机构中运动副引入的约束的数目最多为()个A1B2C3D4正确答案是：B12、下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是()。

A凸缘联轴器B齿式联轴器C万向联轴器D弹性柱销联轴器正确答案是：D13、工作条件与型号一定的三角带,其寿命随小带轮直径的增大而()A增大B减小C无影响D不确定正确答案是：A14、在正常条件下,滚动轴承的主要失效形式是()A滚动体碎裂B保持架破坏C滚道磨损D滚动体与滚道的工作表面产生疲劳点蚀正确答案是：D15、当两个被联接件之一太厚不宜制成通孔,且联接不需要经常拆装时,宜采用()A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接正确答案是：C16、下列四种螺纹中,自锁性能最好的是()A粗牙普通螺纹B细牙普通螺纹C梯形螺纹D锯齿形螺纹正确答案是：A17、齿轮减速器的箱体与箱盖用螺纹联接,箱体被联接处的厚度不太大,且需要经常拆装,一般适宜选用什么联接()。

西安交通大学15年6月《机械设计基础（高起专）》考查课试题一、单选题（共20 道试题，共40 分。

）V 1. 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A. 存在刚性冲击B. 存在柔性冲击C. 既存在刚性冲击也存在柔性冲击D. 不存在冲击满分：2 分2. V带轮的结构设计主要是根据带轮的( )选择结构形式A. 材料B. 基准直径C. 传递功率D. 传动比满分：2 分3. 普通螺纹的牙型符号是( )A. BB. TrC. MD. C满分：2 分4. 代号为7310的滚动轴承的尺寸为（）A. 100C. 10D. 5满分：2 分5. 下面哪个不是凸轮间歇运动机构的优点（）A. 运转可靠B. 工作平稳C. 速度均有突变D. 可用作告诉间歇运动机构满分：2 分6. 在铰链四杆机构中，除机架和连杆外，其余两构件均为曲柄者称为（）A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 单摇杆机构满分：2 分7. 链传动多数用作水平轴间的传动。

两链轮中心的连线与水平面的倾斜角应尽量避免超过（）度A. 30B. 45C. 60满分：2 分8. 左旋弹簧( )A. 注不注均可B. 不用注出C. 注出左字D. 注出反字满分：2 分9. 角接触球轴承一般用于承受（）A. 径向载荷和轴向载荷B. 双向的轴向载荷C. 径向载荷D. 单向的轴向载荷满分：2 分10. 曲柄摇杆机构中具有急回运动性质的构件是（）A. 曲柄B. 摇杆C. 连杆D. 都不是满分：2 分11. 凸轮机构是( )A. 低副机构B. 高副机构C. 虚约束机构D. 复合铰链机构满分：2 分12. 在行星轮系中，轴线固定的齿轮称为（）A. 太阳轮B. 主动轮C. 从动轮D. 差动轮满分：2 分13. 非周期性速度波动用( )A. 飞轮调节B. 调速器调节C. 拨盘调节D. 差动轮调节满分：2 分14. 带传动正常工作时，不能保证准确的传动比是由于（）A. 带的材料不符合虎克定律B. 带容易变形和磨损C. 带在带轮上打滑D. 带轮V形槽与带间的摩擦力不足满分：2 分15. 带传动的张紧方法不包括( )A. 加张紧轮B. 自动张紧C. 自锁张紧D. 定期张紧满分：2 分16. 机器在工作时不能发生振幅超过容许值的振动现象称之为（）A. 强度B. 刚度C. 耐磨性D. 振动稳定性满分：2 分17. 铰链四杆机构，固定最短杆得( )A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 单摇杆机构满分：2 分18. 下列四种联轴器中，（）有良好的补偿综合位移的能力A. 十字滑块联轴器B. 套筒联轴器C. 齿式联轴器D. 法兰联轴器满分：2 分19. 不是连杆机构优点的( )A. 耐磨损B. 承受载荷大C. 不易产生积累误差D. 多自由度满分：2 分20. 带传动在( )种应力共同作用下，使带处在变应力条件下工作，故带易产生疲劳破坏A. 1B. 2C. 3D. 4满分：2 分二、判断题（共20 道试题，共40 分。
