(完整版)视频监控系统施工工艺.doc

视频监控系统施工工艺及安装要点（1）施工工艺流程（2）设备安装①摄像机的安装将摄像机逐个通电进行检测，在摄像机处于正常工作状态后，方可安装；摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5～5m或吊顶下0.2m处；室外应距地面3.5～10m，并不得低于3.5m。

摄像机镜头应避免强光直射，镜头视场内，没有遮挡监视目标的物体。

先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定；摄像机的安装应牢靠、紧固。

摄像机墙上安装时应有固定支架支撑，支架安装牢固，不应晃动，当安装位置不足以承重时，应考虑加固；室内大堂、电梯前室有吊顶时应采用吸顶安装，应用吊顶、吊杆，尽量避免利用吊顶龙骨安装，吊顶、吊杆固定在顶板上；无吊顶时采用壁挂安装，壁挂安装时应采用专用的半球壁挂安装支架，安装高度宜与电梯前室吊顶安装高度保持一致。

吸顶安装壁挂安装室内走廊安装时，应与灯具、消防烟感等设备安装成一条直线，保持安装牢固美观、位置合理；室外红外一体机壁装时，应将线缆驳接头放置于86盒内，支架位于86盒正下方中线位置，底盒与支架间距5~10cm，摄像机电源接头应用电气胶布包扎，水晶头应套装配套的防水接头，摄像机到86盒间采用波纹管和盒接连接；摄像机安装高度宜为3.5m~4m。

电梯轿厢内摄像机应安装在电梯轿厢顶部、电梯操作盘的对角处，如可能，则隐蔽安装；摄像机的光轴与电梯的两面壁成45°角，且与电梯天花板成45°俯角为宜。

轿厢安装电梯监控画面②中心控制室电视墙安装中心控制室内的所有设备按照设计要求摆放整齐有序，电视墙（后）距监控室墙面不少于800mm，操作台与电视墙仰视角度不超15°；电视墙底座应与地面固定牢靠；电视墙安装应竖直平稳，垂直偏差不得超过1‰；几个电视墙并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm，两个电视墙中间缝隙不得大于3mm；电视墙内的设备、部件安装，应在机架定位完毕并加固后进行，安装在机架内设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应要求紧固，不得遗漏。

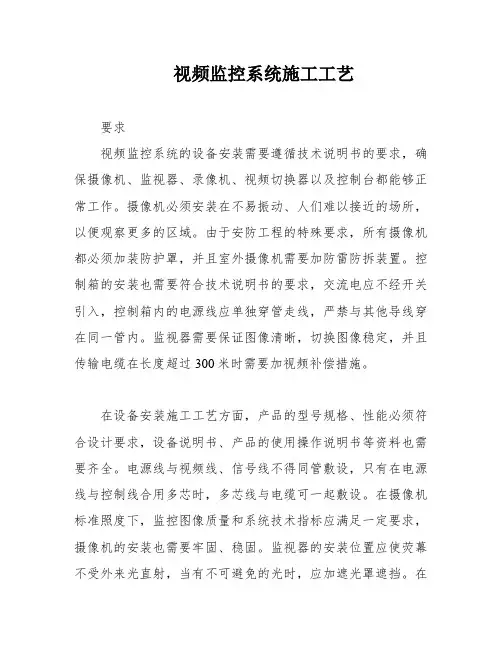

视频监控系统施工工艺要求视频监控系统的设备安装需要遵循技术说明书的要求，确保摄像机、监视器、录像机、视频切换器以及控制台都能够正常工作。

摄像机必须安装在不易振动、人们难以接近的场所，以便观察更多的区域。

由于安防工程的特殊要求，所有摄像机都必须加装防护罩，并且室外摄像机需要加防雷防拆装置。

控制箱的安装也需要符合技术说明书的要求，交流电应不经开关引入，控制箱内的电源线应单独穿管走线，严禁与其他导线穿在同一管内。

监视器需要保证图像清晰，切换图像稳定，并且传输电缆在长度超过300米时需要加视频补偿措施。

在设备安装施工工艺方面，产品的型号规格、性能必须符合设计要求，设备说明书、产品的使用操作说明书等资料也需要齐全。

电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设。

在摄像机标准照度下，监控图像质量和系统技术指标应满足一定要求，摄像机的安装也需要牢固、稳固。

监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

在安装设备时，需要先对摄像机进行初步安装，经过通电试看、细调、检查各项功能，符合要求后才能固定。

机架安装需要竖直平稳，垂直偏差不得超过1%。

系统图像清晰，系统功能符合设计要求，运行检修方便。

最后，系统设备的调试也需要注意。

在调试过程中，需要对系统的各项功能进行测试，确保系统能够正常工作。

同时，也需要对系统的图像质量进行评估，确保图像清晰度符合要求。

整个过程需要认真细致，确保视频监控系统能够达到预期效果。

1) 设备连接检查首先，需要目测检查前端各位置摄像机的电源和视频线连线是否正确，以及云台的电源和控制线是否正确。

同时，还需要检查末端各设备之间的连线是否正确。

2) 供电电源检测在检查完各设备的连线后，需要测量电源供电电压是否在正常范围之内。

同时，也需要检查各设备到电源的连接是否正确。

只有在确定供电电压正常且全部连线正确无误后，才可以给系统加电。

完整版)监控系统施工工艺布线铺设→设备安装→接线调试→验收。

6.2管线预埋根据设计要求，在施工前进行管线预埋，确保管线的位置、长度及数量符合设计要求。

预埋过程中，应注意管道的防腐、防锈处理，并按要求进行管道的标记和记录。

6.3布线铺设根据设计要求，进行布线铺设，确保线路的长度、数量、规格和型号符合设计要求。

布线过程中，应注意线路的保护，避免线路损坏和短路等问题。

6.4设备安装根据设计要求，进行设备安装，确保设备的位置、数量、规格和型号符合设计要求。

设备安装过程中，应注意设备的防护和固定，避免设备受损和摆动等问题。

6.5接线调试根据设计要求，进行接线调试，确保线路的连接正确、稳定。

接线调试过程中，应注意线路的绝缘和接触，避免接线不良和短路等问题。

6.6验收进行系统的验收，确保系统的性能、功能和安全符合设计要求。

验收过程中，应注意系统的运行状态和数据的准确性，避免系统出现故障和数据错误等问题。

7安全注意事项7.1施工人员必须具备相关的技术知识和操作技能，严格遵守安全操作规程，确保施工过程中的安全。

7.2施工现场必须设置安全警示标志，避免施工人员和他人误入危险区域。

7.3施工过程中必须使用符合国家标准的材料和设备，确保施工质量和安全。

7.4施工人员必须佩戴防护用品，如安全帽、安全鞋、防护手套等，避免施工过程中的意外伤害。

7.5施工过程中必须遵守相关的安全操作规程，如电气安全操作规程、高处安全操作规程等，确保施工过程中的安全。

机房设备安装在机房设备安装过程中，管线预埋和分线箱安装是重要的步骤。

管线预埋的具体工艺可参考相关内容。

分线箱的箱体板和框架应与建筑物表面配合严密，安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。

严禁采用电焊或气焊将箱体与预埋管口焊在一起。

明装分线箱的安装高度为底边距地1.4米。

明装壁挂式分线箱或端子箱时，应先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。

找准标高进行钻孔，埋入胀管螺栓进行固定，要求箱底与墙面平齐。

视频监控系统施工方案 (2)一、前言随着社会的发展和进步，视频监控系统在各行各业中得到了广泛应用，成为维护社会治安和管理公共场所秩序的重要工具。

本文将围绕视频监控系统的施工方案展开讨论，旨在为相关工程项目的规划与实施提供参考。

二、系统设计（一）系统功能视频监控系统可以实现远程监控、录像存储、报警处理等功能，旨在提高监控效率和安全性。

（二）系统组成视频监控系统通常由监控摄像头、监控主机、显示屏、存储设备等组成，每个部件在系统中的作用不可或缺。

三、施工流程（一）前期准备1.开展现场勘测和设计方案，确定摄像头点位和布线方案。

2.采购所需设备和材料，做好备货准备。

（二）施工安装1.安装监控摄像头，调试画面清晰度和拍摄角度。

2.连接监控主机和存储设备，确保设备之间的正常通信。

3.完成布线工作，组建各个模块，进行系统联调测试。

（三）系统调试1.对各个设备进行测试和调试，确保各功能正常运行。

2.进行远程监控测试，验证监控画面清晰度和实时性。

四、系统维护（一）日常维护1.定期清洁摄像头镜头，保持画面清晰。

2.监控设备定期检测并更新软件，确保系统运行稳定。

（二）故障处理1.出现故障时，及时检查设备状态，并进行排查。

2.对于不能自行排除的故障，及时联系厂家或维修人员进行处理。

五、总结通过本文对视频监控系统施工方案的阐述，我们了解到系统的设计、施工流程和维护措施十分重要。

在实际工程中，施工方案的合理性和执行情况将直接影响视频监控系统的运行效果和稳定性。

希望本文的内容能够对相关从业人员有所帮助，提高系统的建设和运行效率。

视频监控系统施工工艺1.简介本文档旨在介绍视频监控系统的施工工艺，以确保系统能够有效地安装和运行。

视频监控系统是一种重要的安全设备，广泛应用于各种场所，包括商业建筑、办公室、公共交通等。

系统的施工工艺应该遵循相关的标准和规范，以确保系统的稳定性、可靠性和安全性。

2.施工准备在施工视频监控系统之前，需要进行一系列的准备工作，包括但不限于以下内容：系统设计与规划：根据实际需求和场所特点，进行系统设计和规划，包括确定摄像头数量、布置位置、监控中心等。

材料准备：购买所需的监控设备和配件，确保其质量和性能符合要求。

施工计划：制定详细的施工计划，包括工期安排、负责人分配等。

安全措施：确保施工现场的安全，包括佩戴安全帽、使用安全绳具等。

3.施工步骤视频监控系统的施工可以分为以下几个步骤：步骤一：布线1.根据设计图纸和布线方案，确定摄像头和监控中心的位置。

2.进行布线，包括电源线和信号线。

电源线应符合相关电气安全标准，信号线应保持良好的信号传输质量。

3.根据需要安装网络线或光纤线，用于视频信号的传输和存储。

步骤二：安装设备1.安装摄像头：根据设计要求，将摄像头安装在指定位置，并调整角度和焦距以确保覆盖范围和画面清晰度。

2.安装监控中心：根据设计要求，安装监控中心设备，配置并连接所有摄像头和其他设备。

3.安装存储设备：根据需要安装视频存储设备，确保视频可以长时间保存和管理。

步骤三：调试测试1.连接设备：将所有设备连接到电源和网络，并确保正常工作。

2.调试设备：对摄像头和监控中心进行调试，测试视频信号的传输和画面质量。

3.测试系统功能：测试系统的各项功能，例如实时监控、录像回放、警报等，确保系统正常运行。

步骤四：培训和维护1.培训操作人员：对系统的操作人员进行培训，教授系统的使用方法和常见故障处理。

2.编写操作手册：编写详细的操作手册，包括系统使用说明、故障排除等内容。

3.建立维护计划：定期检查和维护视频监控系统，包括硬件设备、软件更新和数据备份等。

一、天网工程视频监控系统施工工艺：天网工程视频监控系统的施工步骤主要包括基础开挖、安装地笼地线及浇灌、立杆、布线、接头连接、设备安装和调试，现就以上分项工作施工工艺说明如下：一、基础开挖施工工艺1、确定基础开挖的具体位置。

开挖时注意避让其它地下设施，选择合适的方位；注意弃土的堆放,及时清运;2、确定基础坑的尺寸大小。

六棱杆基础坑的形状为长方体结构，其尺寸大小为1M＊1M＊1。

5M，即基础坑深1。

5米，上口为边长1M的正方形;四棱杆基础坑的形状为正方体结构，其尺寸大小为0.8M*0.8M ＊0。

8M.二、地笼的安装。

六棱杆地笼的规格为法兰中心距400mm，M24,6孔＊1.8m,边长800mm；四棱杆地笼的规格为法兰中心距400mm,M20，4孔＊0。

8m，边长600mm,如图所示（待画)；地笼单个螺母的方向为立杆横臂的方向，安装地笼时要确保地笼安装的方向正确，从地笼法兰中心处沿布线方向预埋一根￠40PE管，预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞;地笼上平面应低于地面10cm,以便于花砖或草坪的恢复；确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中;监控立杆预埋件基础混凝土采用C20水泥浇灌，浇灌时浇捣必须密实，禁止混凝土有空鼓.三、地线的安装。

地线的安装应在地笼安装前进行;基础坑地线采用长1米，规格为50×50×5mm角钢作为垂直接地极，砸入基础坑地下,角钢上面焊接镀锌扁钢，扁钢部分通过地笼法兰中心伸出20cm,用铜线导体与防雷模块连接；使用原水泥杆的杆子引线选用Φ12的镀锌圆钢，金属立杆或引线与接地系统良好连接,使雷电流更好的泄放入地;地线的测量可使用接地摇表测量接地电阻值，前端设备的接地电阻应不大于4欧姆.四、立杆的安装。

立杆安装前务必确保基础混凝土凝固完好;备好地笼螺栓上的螺母、垫片,横臂与法兰连接使用的螺栓和螺母,设备箱和固定设备箱的螺栓、螺母,备好所使用的扳手等工具；六棱杆安装需租用吊车一部;立杆前首先把设备箱和横臂安装牢固；布放好摄像机至设备箱之间的连线，摄像机布放一根室内网线、一根RVV2*0.5电源线和一根4mm接地线，使用补光灯的需另布一根RVV2*1。

视频监控系统施工方法及工艺视频监控系统是一种用于监控和录像的安全设备，在现代社会中起着非常重要的作用。

在进行视频监控系统的施工时，我们需要遵循一定的方法和工艺，以确保系统的正常运行和安全性。

以下是视频监控系统施工的方法和工艺介绍：1.系统规划和设计在开始施工前，需要进行系统规划和设计。

这包括确定安装位置和数量、摄像机类型、布线方案等。

根据实际需要和场地情况，选择合适的设备和配置。

2.材料准备根据系统设计方案，准备所需的材料和设备，包括摄像机、监视器、录像机、电源适配器、电缆、连接器等。

确保材料的质量和可靠性。

3.布线安装进行视频监控系统的布线安装是关键的一步。

根据系统设计方案，在合适的位置安装摄像机和设备，并将电源、视频和音频线路进行布线连接。

注意保持线缆的整齐和紧固，防止松动引起的连接问题。

4.设备安装根据系统设计方案，安装监视器、录像机和其他设备。

确保设备的稳固和牢固固定，以免受到外界干扰或损坏。

5.电源接入将设备的电源适配器连接到稳定的电源上，确保供电安全和稳定。

注意避免电源线路和视频线路的交叉干扰，以免影响图像和音频的质量。

6.系统调试和测试系统安装完成后，进行调试和测试，确保每个设备的功能正常，图像和音频的质量良好。

调整摄像机的视角和方向，测试摄像机的夜视功能，调试录像机的录像设置等。

7.网络配置和联网对于网络视频监控系统，还需要进行网络配置和联网设置。

设置IP地址、端口号、用户名和密码等，确保远程访问和管理的可行性。

8.系统培训和维护在整个施工过程中，需要对客户进行系统使用和维护的培训。

向客户解释系统的基本原理和功能操作，并提供正确的使用方法和维护要求。

此外，还可以为客户提供维护合同，定期检查和维修系统设备。

总结：视频监控系统的施工方法和工艺是一个系统工程，需要综合考虑安装位置、设备类型、布线、供电、调试和维护等方面的问题。

在施工过程中，要注重材料的选择和质量，保证系统的可靠性和稳定性。

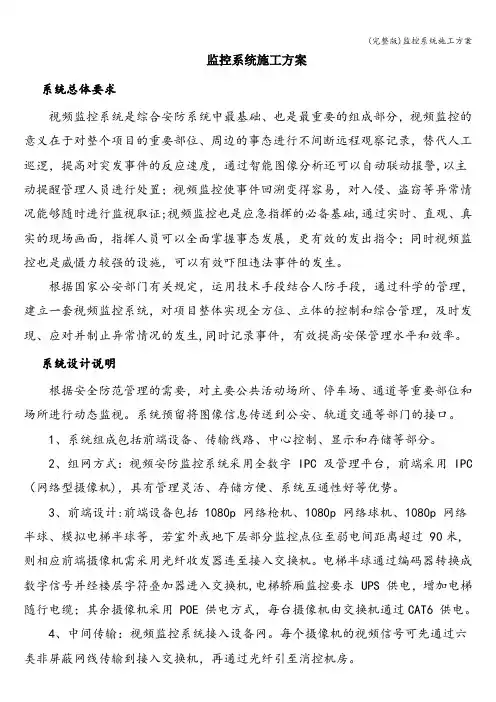

监控系统施工方案系统总体要求视频监控系统是综合安防系统中最基础、也是最重要的组成部分，视频监控的意义在于对整个项目的重要部位、周边的事态进行不间断远程观察记录，替代人工巡逻，提高对突发事件的反应速度，通过智能图像分析还可以自动联动报警,以主动提醒管理人员进行处置；视频监控使事件回溯变得容易，对入侵、盗窃等异常情况能够随时进行监视取证;视频监控也是应急指挥的必备基础,通过实时、直观、真实的现场画面，指挥人员可以全面掌握事态发展，更有效的发出指令；同时视频监控也是威慑力较强的设施，可以有效吓阻违法事件的发生。

根据国家公安部门有关规定，运用技术手段结合人防手段，通过科学的管理，建立一套视频监控系统，对项目整体实现全方位、立体的控制和综合管理，及时发现、应对并制止异常情况的发生,同时记录事件，有效提高安保管理水平和效率。

系统设计说明根据安全防范管理的需要，对主要公共活动场所、停车场、通道等重要部位和场所进行动态监视。

系统预留将图像信息传送到公安、轨道交通等部门的接口。

1、系统组成包括前端设备、传输线路、中心控制、显示和存储等部分。

2、组网方式：视频安防监控系统采用全数字 IPC 及管理平台，前端采用 IPC （网络型摄像机)，具有管理灵活、存储方便、系统互通性好等优势。

3、前端设计:前端设备包括 1080p 网络枪机、1080p 网络球机、1080p 网络半球、模拟电梯半球等，若室外或地下层部分监控点位至弱电间距离超过 90米,则相应前端摄像机需采用光纤收发器连至接入交换机。

电梯半球通过编码器转换成数字信号并经楼层字符叠加器进入交换机,电梯轿厢监控要求 UPS 供电，增加电梯随行电缆；其余摄像机采用 POE 供电方式，每台摄像机由交换机通过CAT6 供电。

4、中间传输：视频监控系统接入设备网。

每个摄像机的视频信号可先通过六类非屏蔽网线传输到接入交换机，再通过光纤引至消控机房。

5、控制部分：系统控制中心设在安防消防控制机房内。

洪雅县总冈山水库视频监控系统施工方案2023-7-05目录第一章视频监控施工方案 ............................................................................... 错误!未定义书签。

3.1工程的施工技术、施工方法、工艺流程 .................................................... 错误!未定义书签。

3.1.1施工程序 ................................................................................................. 错误!未定义书签。

3.1.2重要施工方法 ......................................................................................... 错误!未定义书签。

3.1.2.1系统安装........................................................................................................... 错误!未定义书签。

3.1.2.2系统的调试....................................................................................................... 错误!未定义书签。

3.1.2.3系统试运营....................................................................................................... 错误!未定义书签。

视频监控工程施工工艺2.1工艺流程2.2设备安装2.2.1摄像机的安装将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；检查摄像机在防护套内紧固情况；检查摄像机座与支架或云台的安装尺寸。

在搬动、架设摄像机过程中，不得打开镜头盖。

摄像装置的安装应牢靠、稳固。

从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。

先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

2.2.2传输线路的敷设电缆的敷设应符合下列要求：电缆的弯曲半径应大于电缆直径的15倍；电源线宜与信号线、控制线分开敷设；选配电缆时宜避免电缆的接续；当电缆接续时应采用专用接插件。

敷设管道电缆，应符合下列要求：穿放电缆时宜涂抹黄油或滑石粉；管口与电缆间应衬垫铅皮，铅皮应包在管口上；进入管孔的电缆应保持平直，并应采取防潮、防腐蚀、防鼠等处理措施；2.2.3中心控制室控制台安装控制台位置应符合设计要求。

控制台应安放竖直、台面水平。

附件完整、无损伤、螺丝紧固，台面整洁无裂痕无凹凸。

台内接插件和设备接触应可靠、牢固，内部接线应符合设计要求，无扭曲脱落现象。

控制台应采取通风散热措施。

2.2.4中心控制室设备安装硬盘录象机应安放平稳，整齐，避免阳光直射。

监视器安装在电视墙内，监视器与监视器屏幕之间的偏差不得大于3mm。

监视器安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

监视器外部可调节部分，应暴露在便于操作的位置，并可加保护盖。

2.3系统检测2.3.1检测内容：系统功能检测：云台转动，镜头、光圈的调节，调焦、变倍，图像切换，防护罩功能的检测；图像质量检测：在摄像机的标准照度下进行图像的清晰度及抗干扰能力的检测；2.3.2系统整体功能检测功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率；硬盘录像主机的切换、控制、编程、巡检、记录等功能；对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能等；对数字硬盘录像监控系统除检测其记录速度外，还应检测记录的检索、回放等功能；2.3.3系统联动功能检测联动功能检测应包括入侵报警系统的联动控制功能；视频安防监控系统的图像记录保存时间应满足管理要求。

第一章编制依据1.1施工组织设计的指导思想本施工组织设计是按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程、成都市政府的有关规定，再结合我公司的施工能力、技术准备力量及多年视频监控系统工程的设计施工经验和本工程的具体情况进行编制的。

施工组织设计作为直接指导施工的依据，在保证工程质量、工期、安全生产、成本的前提下，对加强施工管理、有效的调配劳动力、提高施工效率、节约工程成本、保证施工现场的安全文明有积极作用。

施工组织设计一旦经甲方和建设监理公司审核认可后，在施工过程中，我公司一定严格按照本施工组织设计执行。

1.2编制范围及内容1、本工程施工组织设计是严格按照本视频监控系统工程的要求进行质量策划后编制的，在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一进行部署下完成。

2、我公司高度重视本施工组织设计的编制工作，召集曾从事过类似工程工作的技术专家、有关负责人攻克本工程的重点、难点及特殊部位的施工技术，力求本方案重点突出，具有呼应性、针对性和可操作性。

3、本着对建设单位负责和资金的合理使用、对工程质量的高度责任感，针对本工程设计特点和使用功能要求，我们编制的原则是：“确保工程质量优、速度快、造价低、操作性强”。

同时保证周边和施工现场有良好环境。

1.3施工组织设计编制技术依据建筑工程施工质量验收统一标准 GB50300-2013智能建筑设计标准 GB50314-2015智能建筑工程质量验收规范GB50339-2013建筑电气安装工程施工质量验收规范GB50303-2011视频安防监控系统工程设计规范 GB50395-2007安全防范工程技术规范GB50384-2004防盗报警控制器材通用技术条件 GB12663-2001钢管敷设工艺标准 305-1998金属线槽配线安装工艺标准313-1998防雷及接地安装施工工艺标准HFWXQB1-6-013-2004甲方相关要求招标文件及图纸有关内容第二章工程概况2.1工程内容视频监控系统2.2工期要求按总体建设工程基本要求，以及贵单位针对本项目工程的计划、要求，制定相应的工期计划，并保证按计划施工，按期保质完成本工程。

视频监控系统工程施工步骤视频监控系统工程施工与安装，主要包括线管、线盒的预留、预埋，线槽和桥架的安装，管内穿线，电缆敷设，配电箱（柜）的安装，设备接线，前端设备安装，终端设备安装，防雷接地安装等。

（一）安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→前端设备安装→终端设备安装→系统调试。

（二）安装施工准备工程项目负责人认真熟悉施工图纸、施工规范，并组织工人进行学习。

根据视频监控各分项的具体情况，提供详细的材料计划，确定到货时间。

根据各分项的要求，确定机具的使用情况，准备施工机具。

根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细解释和交底。

（三）现场管线施工工艺1.金属线槽及桥架施工工艺措施（1）金属线槽表面均经镀锌等防腐处理。

（2）线槽连接保证连续无间断的前提下，每节线槽应不少于两个固定点。

（3）线槽总体平整无变形，在转角分支及端部均加设单独固定点。

（4）线槽托架与楼面顶板间采用吊顶螺纹连接，不采用焊搭等不规范做法。

（5）线槽出线口经处理保证无毛刺、光滑。

（6）线槽内导线依据种类不同，严格遵守有关线的规定。

（7）线槽保证连续导体并可靠接地。

（8）垂直安装线槽在弱电井中紧贴墙面安装，并留出开启盖板可维修空间。

2.金属电线管施工工艺措施（1）各弯曲处均按规定不少于管外径的6倍，当管长或弯曲处较多时，增设拉线盒便于穿线及维修。

（2）电线管与暗盒连接处，管接头处均设跨接线保证接地良好。

（3）电线管连接、焊接处必须补刷防腐漆。

（4）电线管切割坚决杜绝气割，管口同时加以处理，清除毛刺。

（5）管与管连接采用管箍，束节连接，坚决杜绝对焊连接。

（6）弯管时杜绝出现折痕等缺陷以免影响穿线。

3.管内穿线施工工艺措施（1）穿线安排在土建工程基本结束后进行，并将管内积水杂物清除。

视频监测系统施工工艺标准-(修订版)引言本文档是针对视频监测系统施工工艺的标准，旨在规范视频监测系统的施工过程，确保施工质量和安全性。

施工前准备- 在施工前，应根据设计要求准备好所需的施工材料和设备。

- 确保施工现场的环境整洁，确保施工可以顺利进行。

- 对施工现场进行安全检查，确保施工期间的安全措施已经准备就绪。

施工过程安装设备1. 根据设计要求，选择合适的位置安装摄像头和其他相关设备。

2. 检查设备并确保其正常运行。

3. 进行必要的布线工作，并确保布线的整齐和牢固。

连接系统1. 连接摄像头和其他设备到中央控制系统。

2. 确保连接的稳定性和可靠性。

调试和测试1. 对视频监测系统进行必要的调试和测试，确保系统的正常运行。

2. 测试系统的录像功能和实时监测功能。

安装监控控制软件1. 安装监控控制软件，并进行必要的设置和配置。

2. 确保软件的稳定性和可靠性。

施工验收1. 完成施工后，进行系统的全面检查和功能测试。

2. 检查视频监测系统的各项指标是否符合设计要求。

3. 进行必要的修正和调整，确保系统达到预期的效果。

施工记录和报告1. 在施工过程中进行详细的记录。

2. 撰写施工报告，包括施工过程、遇到的问题和解决方案等内容。

总结本标准旨在规范视频监测系统的施工过程，从设备的安装到系统的调试和验收，都应按照标准进行操作。

通过合理的施工工艺和严格的质量控制，确保视频监测系统的安全性和稳定性。

同时，施工过程中的记录和报告也为后续的维护和管理提供了有价值的参考。

监控系统施工工艺1. 简介监控系统是在现代社会中广泛应用的一种安全管理系统。

它通过使用摄像头和传感器等设备，实时监测和记录特定区域内的活动信息。

监控系统施工工艺是指在建筑物或公共场所安装和配置监控系统的过程。

本文将介绍监控系统施工的一般工艺和步骤。

2. 工艺步骤2.1 规划和设计在开始施工之前，首先需要进行规划和设计。

根据客户的需求和实际场地情况，确定监控系统的布局和配置方案。

这包括确定摄像头和传感器的安装位置、视频监控和数据存储设备的选型等。

2.2 材料准备和采购根据设计方案，准备必要的材料和设备。

这些材料包括摄像头、传感器、数据线、电源线、视频监控设备、数据存储设备等。

在采购过程中，需要注意选择合适品质和性能的设备，以确保监控系统的正常运行和可靠性。

2.3 线路铺设在开始安装摄像头和传感器之前，需要先进行线路铺设。

根据设计方案，将数据线和电源线铺设到各个摄像头和传感器的安装位置。

在线路铺设过程中，需要注意线路的走向和长度，以及线路的保护措施，以确保数据传输的稳定和安全。

2.4 设备安装在线路铺设完成后，开始进行设备安装。

根据设计方案，将摄像头和传感器安装到预定的位置上。

在安装过程中，需要注意摄像头的角度和视野范围，以及传感器的敏感度和触发方式。

安装完成后，进行设备的调试和测试，确保设备的正常运行和性能达到要求。

2.5 系统配置和调试在设备安装完成后，需要对整个监控系统进行配置和调试。

这包括设置摄像头的参数、配置视频监控设备和数据存储设备的相关参数，以及连接监控系统与网络的设置。

配置和调试过程中需要遵循相关操作手册和安全规定，确保系统的运行和数据安全。

2.6 用户培训和验收在系统配置和调试完成后，进行用户培训和系统验收。

培训用户使用监控系统的基本操作和功能，以及学习系统常见故障排除方法。

系统验收包括对系统性能和功能的检验和验证，确保系统达到客户的需求和技术要求。

3. 施工注意事项在进行监控系统施工时，需要注意以下事项：- 遵循相关法律法规和规范要求，确保施工过程的合法性和安全性。

视频监控系统安装施工方案及工艺方法一、前期准备1.1确定安装目的和需求：明确安装的目的，明确需要监控的区域和摄像头数量，确定监控系统的功能和特点，制定方案。

1.2组织施工人员：确定专业的施工队伍，包括项目经理、现场主管、技术人员等。

1.3材料准备：根据安装方案确定所需材料和器材，包括监控器、摄像头、光缆、电缆等，确保材料和器材的质量和数量充足。

1.4确定施工时间和施工地点：根据项目工期和施工地点，制定施工计划。

二、施工准备2.1进行现场勘测：根据安装需求和方案，进行现场勘测，确定监控设备的安装位置和摆放方式。

2.2安装支架：根据设备的安装位置，安装支架，确保支架牢固稳定。

2.3布线：根据监控系统的实际需求，进行光缆和电缆的布线，确保线路的整齐和美观。

2.4安装设备：根据安装方案，安装摄像头、监控器等设备，确保设备的正确安装和调试。

三、工艺方法3.1安装监控器：根据设备的安装位置，安装监控器，并连接相应的电源和信号线。

3.2安装摄像头：根据设备的安装位置，安装摄像头，并连接相应的电源和信号线。

3.3布线：根据监控系统的需求，进行光缆和电缆的布线，确保线路的延展性、稳定性和可靠性。

3.4调试和测试：安装完毕后，进行设备的调试和测试，确保设备的正常运行和相应功能的实现。

3.5整理和清理：施工完成后，对现场进行整理，清理施工过程中产生的杂物和垃圾，保持施工现场的整洁和安全。

四、施工注意事项4.1安全防护：在施工现场，要加强安全意识，严格遵守安全规章制度，佩戴必要的个人防护用品，确保施工过程中的安全。

4.2设备保护：在施工过程中，应妥善保护监控设备，避免设备的损坏或被误操作。

4.3质量控制：施工完成后，应对施工质量进行检查和验收，确保施工质量符合相关标准和要求。

4.4现场管理：在施工现场，要进行现场管理和交底，保持施工现场的秩序和整洁。

五、总结和成果5.1施工总结：在施工完成后，进行施工总结，分析施工中出现的问题和不足，并提出改进意见和建议。

视频监控系统施工方法及工艺视频监控系统的施工方法和工艺施工工艺流程图：1.施工准备审核设计图纸，进行安全、技术交底，明确组织分工、任务要求、质量标准以及安全环境保护要求，进行必要的技术培训。

清点施工机具、仪表和工具，并建立台账；做好物资采购及进场检验工作；安装落实施工现场的设备、材料、仪表存放地并配备必要的消防器材。

了解现场、车站及机房的管理制度，提前办理必要的准入手续。

确定施工方法，编制施工技术措施，保证摄像机的安装不破坏建筑物的强度和损坏建筑物的美观。

2.现场测量定位按照设计图纸对摄像机安装位置与线缆位置进行准确点位，并测量出线缆实际径路长度，计算工作量。

调查设备安装的各项外部条件是否具备，点位附近是否有可用交流电源。

现场调查完毕后，应将以上几个方面的调查结果及存在问题迅速编报有关单位协调解决，并据此安排设备安装施工计划。

3.线缆敷设及测试1)监控系统线缆主要包括光纤，双屏蔽视频同轴电缆，控制电缆，超五类屏蔽双绞线以及电源线。

摄像机到配线间之间的视频传输根据设计要求采用光纤或同轴电缆，一般站台等干扰比较大的地区建议采用光纤传输，其他地方采用视频同轴缆；客服主机房与客服控制室的控制计算机与网络交换机之间以及所有配线间视频编码器与网络交换机之间的连接至少采用五类屏蔽双绞线，RJ45接口。

2)线缆的品种、规格、质量应符合设计要求和相关施工规范及验收标准的规定。

各种线缆敷设前要先进行测试，线缆合格才能进行敷设。

3)在敷设线缆之前，先检查所有沟、槽、管、孔是否已经完成并符合要求，路由以及位置是否与设计相符，确定有无遗漏。

4)布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。

5)管内穿入多根线缆时，线缆之间无相互拧绞，管内没有接头。

6)引至摄像机终端的线缆应留有一米的余量，以免影响摄像机的转动；摄像机的同轴电缆、控制线及电源线均应进行固定，不用摄像机的插头承受电缆自重。

视频安防监控系统施工工艺(最全)随着社会的不断发展，人们对安全的要求越来越高，特别是在公共场所和企业生产经营中，视频监控系统的需求也越来越大。

本文将为大家介绍视频安防监控系统的施工工艺，包括前期准备、安装调试和管理维护等多个环节的内容。

前期准备1. 需求分析在施工前，必须根据实际需要进行需求分析，明确安装监控系统的目的和要求，以便确定优化方案，确保监控系统的实用性和有效性。

2. 系统设计待需求分析后，根据需求确定系统设计。

包括系统结构、功能模块划分、视频采集点位、存储器安装位置、网络传输路由等安装方案的设计。

设计方案应考虑项目的特点、应用场所和实际环境等方面，确保方案的可行性和科学性。

3. 选购设备在完成系统设计后，需要根据设计方案选购所需设备：包括监控摄像头、硬盘录像机、网络交换设备、电源适配器等。

设备的选择要考虑设备品牌、型号、技术性能和售后服务保障等多个方面。

4. 材料采购除了设备的采购，施工还需购买线缆、支架、电气箱等材料和辅助设备，以保证系统的安装和使用效果。

5. 施工准备在确定好系统设计方案并购齐设备和材料后，进行施工准备。

应组织施工人员按照设计方案进行确认，并合理安排施工进度，确保施工有序进行。

安装调试1. 网络部署安装前需要进行网络部署，按照网络设计方案进行布线和接线，确保网络的正常运行。

2. 设备安装设备的安装应按照设备的使用说明书进行安装，要注意设备的放置位置和周边环境的影响，尽可能调整好设备的视野，确保设备工作的稳定性。

3. 线路铺设线路铺设需要按照实际情况进行布线，尽可能采取走线架、滑线槽等线缆管道，确保线路的美观和整洁。

4. 系统调试进行系统调试前需要确定操作系统和相关软件环境的正确性，进行设备回路、网络、软件等方面的测试和调试，确保系统整体上的正常运行。

5. 功能测试在进行系统调试完毕后，进行相关功能的测试，通过画面的清晰度、图像的稳定性、存储的可靠性等方面，确保系统实现所有预设的功能要求。
