心电图基础知识ppt课件
根据心电图波形特征，判断患者 是否存在心律失常、心肌缺血等
异常情况。
结合临床病史
将心电图结果与患者病史相结合 ，综合分析，为临床诊断和治疗
提供依据。
书写规范报告
按照规范格式书写心电图报告， 包括检查日期、患者信息、心电
图波形描述、诊断意见等。
06
典型案例分析与实践操作演示
典型案例分析讨论
案例一：正常心电图 波形特征解析
又称完全性房室传导阻滞 ，指心房冲动完全不能传 到心室，心房和心室各自 独立活动，P波与QRS波群 无固定关系，P-P间期与RR间期各有其固定的规律性
室性期前收缩与室性心动过速
室性期前收缩
起源于希氏束分叉处以下的、左 右心室肌任何部位的心室激动
室性心动过速
连续3个或3个以上的自发性室性 电除极活动，且频率超过100次/ 分的心律失常
指导治疗策略制定和调整
药物治疗效果评估
通过对心电图的定期监测，可评估药物治疗的效果，及时调整治 疗方案。
心脏起搏器与除颤器植入
心电图可为心脏起搏器与除颤器的植入提供术前评估和术后随访的 依据。
射频消融与冷冻消融治疗
在治疗心律失常时，心电图可指导射频消融与冷冻消融治疗的策略 制定和实时监控治疗效果。
04
心电图在临床应用中的价值
协助诊断心脏疾病类型
01
心肌缺血与心肌梗死
心电图可显示心肌缺血时ST段压低、T波倒置等异常表现；在心肌梗死
时，可出现特征性的ST段抬高、Q波形成等改变。
02
心律失常
心电图能准确记录心脏电活动的节律和速率，有助于诊断各种心律失常
，如房颤、室颤、室上速等。
03
心脏传导阻滞
演示并讲解如何测量心电图各波形的时限、振幅等参数。
异常情况。
结合临床病史
将心电图结果与患者病史相结合 ，综合分析，为临床诊断和治疗
提供依据。
书写规范报告
按照规范格式书写心电图报告， 包括检查日期、患者信息、心电
图波形描述、诊断意见等。
06
典型案例分析与实践操作演示
典型案例分析讨论
案例一：正常心电图 波形特征解析
又称完全性房室传导阻滞 ，指心房冲动完全不能传 到心室，心房和心室各自 独立活动，P波与QRS波群 无固定关系，P-P间期与RR间期各有其固定的规律性
室性期前收缩与室性心动过速
室性期前收缩
起源于希氏束分叉处以下的、左 右心室肌任何部位的心室激动
室性心动过速
连续3个或3个以上的自发性室性 电除极活动，且频率超过100次/ 分的心律失常
指导治疗策略制定和调整
药物治疗效果评估
通过对心电图的定期监测，可评估药物治疗的效果，及时调整治 疗方案。
心脏起搏器与除颤器植入
心电图可为心脏起搏器与除颤器的植入提供术前评估和术后随访的 依据。
射频消融与冷冻消融治疗
在治疗心律失常时，心电图可指导射频消融与冷冻消融治疗的策略 制定和实时监控治疗效果。
04
心电图在临床应用中的价值
协助诊断心脏疾病类型
01
心肌缺血与心肌梗死
心电图可显示心肌缺血时ST段压低、T波倒置等异常表现；在心肌梗死
时，可出现特征性的ST段抬高、Q波形成等改变。
02
心律失常
心电图能准确记录心脏电活动的节律和速率，有助于诊断各种心律失常
，如房颤、室颤、室上速等。
03
心脏传导阻滞
演示并讲解如何测量心电图各波形的时限、振幅等参数。
心电图基础知识ppt课件
二、心律失常
（二）房性心律失常
1.房性期前收缩
可编辑课件
26
二、心律失常
（二）房性心律失常
1.房性期前收缩 • P波提前发生，与窦性P波形态各异 • 提前的P波重叠于前面的T，且不下传，可无
QRS波 • 不完全性代尝间歇居多 • QRS波群形态通常正常
可编辑课件
27
二、心律失常
（二）房性心律失常
1.P波：心房除极的电位变化 （2）P-R间期：心房除极开始至心室除极开始 时限：0.12～0.20s （3）PR段：P波终点至QRS波群起点 时限：0.02～0.12s
可编辑课件
9
一、正常心电图
（三）心电图各波段的正常值及意义
可编辑课件
10
一、正常心电图
（三）心电图各波段的正常值及意义
2.QRS波群：为心室除极的电位变化 波型：
13
一、正常心电图
（三）心电图各波段的正常值及意义
正常Q-T间期及其最高限
R-R 间期度
心率
（s）
（次/min）
正常
正常 最高限度（s）
1.50
40.0
0.478
0.52
1.20
50.0
0.427
0.47
1.00
60.0
0.390
0.43
0.80
75.0
0.348
0.39
0.60
100.0
0.302
2.房性心动过速
可编辑课件
28
二、心律失常
（二）房性心律失常
3.心房扑动
可编辑课件
29
二、心律失常
（二）房性心律失常
3.心房扑动 • P波消失，代之规律的锯齿状F波，等电线消失 • F波频率250～350次/分 • 心室率规则与否取决于房室传导比率是否恒定，
心电图基础知识及常见
形状不同，频率快慢不一，振幅高低各 异，完全不规则的颤动波，频率150— 500次/分左右。
（五）心房扑动： • 心电图特征： ①各导联P波消失，代之以大小，形态相同，
节律规则，快速的连续性锯齿样的扑动 波（F波），频率250—350次/分。 ②F-R间期常相等或略有不等。 ③QRS波群呈室上性。
心电图基础知识及常见 心律失常的辨别
梅州市人民医院 刘竹英
第一节 心电图基础知识
一、心电图概念
• 心肌细胞激动时，细胞内外发生电位变化 所产生的微弱电流可从心脏传到周围组织， 因此在人体不同部位的表面上可获得一个 心动周期中的电位变化，将这电位变化用 心电图机描记器记录下来，就成为一个连 续的曲线，即心电图（ECG）。
常用心电图导联的分类： 1、标准导联（双极肢体导联）—Ⅰ、Ⅱ、
Ⅲ导，它所反映的是两个肢体之间的电 位差。
2、加压单极肢体导联： avR：加压右上肢单极导联。 avL：加压左上肢单极导联。 avF：加压左下肢单极导联。
3、胸导联（V） V1导：胸骨右缘第4肋间 V2导：胸骨左缘第4肋间 V3导：V2 与V4连线的中点 V4导：左锁骨中线第5肋间水平处 V5导：左腋前线第5肋间水平处 V6导：左腋中线与V4同一水平处
2、QRS波：正常值为0.06—0.10秒，其中Q 波<0.04秒，深度应小于同导联R波的1/4。
3、T波：在正常情况下，T波方向大多和 QRS波方向一致，除Ⅲ、avL、avF、V1— V3导联外，T波振幅不应低于同一导联R 波的1/10。
4、P-R间期：心率在正常范围时，成人P-R 间期在0.12—0.20秒之间。
二、心电图的组成
• 在每个心动周期内，一个典型心电图有5 或6个波组成，即P、Q、R、S、T（U） 波。
（五）心房扑动： • 心电图特征： ①各导联P波消失，代之以大小，形态相同，
节律规则，快速的连续性锯齿样的扑动 波（F波），频率250—350次/分。 ②F-R间期常相等或略有不等。 ③QRS波群呈室上性。
心电图基础知识及常见 心律失常的辨别
梅州市人民医院 刘竹英
第一节 心电图基础知识
一、心电图概念
• 心肌细胞激动时，细胞内外发生电位变化 所产生的微弱电流可从心脏传到周围组织， 因此在人体不同部位的表面上可获得一个 心动周期中的电位变化，将这电位变化用 心电图机描记器记录下来，就成为一个连 续的曲线，即心电图（ECG）。
常用心电图导联的分类： 1、标准导联（双极肢体导联）—Ⅰ、Ⅱ、
Ⅲ导，它所反映的是两个肢体之间的电 位差。
2、加压单极肢体导联： avR：加压右上肢单极导联。 avL：加压左上肢单极导联。 avF：加压左下肢单极导联。
3、胸导联（V） V1导：胸骨右缘第4肋间 V2导：胸骨左缘第4肋间 V3导：V2 与V4连线的中点 V4导：左锁骨中线第5肋间水平处 V5导：左腋前线第5肋间水平处 V6导：左腋中线与V4同一水平处
2、QRS波：正常值为0.06—0.10秒，其中Q 波<0.04秒，深度应小于同导联R波的1/4。
3、T波：在正常情况下，T波方向大多和 QRS波方向一致，除Ⅲ、avL、avF、V1— V3导联外，T波振幅不应低于同一导联R 波的1/10。
4、P-R间期：心率在正常范围时，成人P-R 间期在0.12—0.20秒之间。
二、心电图的组成
• 在每个心动周期内，一个典型心电图有5 或6个波组成，即P、Q、R、S、T（U） 波。
完整版心电图知识快速入门
房性心律失常
总结词
房性心律失常是指心房肌细胞电信号传导异常，导致心房收缩和舒张不规律。
详细描述
房性心律失常通常表现为心房肌细胞的电信号传导异常，导致心房收缩和舒张 不规律，可能引起心悸、胸闷、头晕等症状。常见的房性心律失常包括房性早 搏、房颤和房扑等。
室性心律失常
总结词
室性心律失常是指心室肌细胞电信号传导异常，导致心室收缩和舒张不规律。
在急救现场或医院急诊室，心电图可 以及时捕捉患者的心电异常，为后续 的急救治疗提供依据，有助于挽救患 者的生命。
心电图的注意事项
心电图是一种无创、无痛、无辐射的 检查方法，安全性较高，但也有一些 注意事项需要遵守。
检查时应保持安静，不要说话或移动 身体，以免干扰检查结果。
检查前应告知医生自己的身体状况和 用药情况，以便医生更好地解读心电 图结果。
完整版心电图知识 快速入门
contents
目录
• 心电图基础知识 • 心电图的解读 • 心电图异常解读 • 常见心电图疾病的诊断与治疗 • 心电图的日常应用与注意事项
01
CATALOGUE
心电图基础知识
心电图的定义与作用
定义
心电图是一种无创性检查方法， 通过记录心脏电活动的变化来反 映心脏的功能状态。
心肌炎
总结词
心肌炎是指心肌组织的炎症性疾病， 可引起心肌细胞坏死和纤维化。
详细描述
心肌炎的病因可以是感染、自身免疫 、药物等多种因素。心电图可以表现 为心律失常、ST段改变等变化。治疗 心肌炎的方法包括药物治疗、支持治 疗和针对病因的治疗等。
心力衰竭
总结词
心力衰竭是指心脏泵血功能减退，不 能满足身体需要的一种状态。
心电图波形包括P波、 QRS波群、T波和U波等， 每个波形都有特定的意义 和变化规律。
心电图基础知识
效
监测手术效果： 通过心电图监测 手术前后心脏功 能变化，评估手
术效果
监测病情变化： 通过心电图监测 心脏功能变化， 及时发现病情变
化
指导治疗方案： 根据心电图监测 结果，调整治疗 方案，提高治疗
效果
评估预后
评估心肌缺血：通过心电图检查，可以判断 心肌缺血的程度和范围
评估心律失常：心电图可以检测到心律失常 的种类和程度
评估心脏功能：通过心电图检查，可以评估 心脏的功能和状态
评估心脏疾病：心电图可以诊断多种心脏 疾病，如心肌梗死、心绞痛等
谢谢
心电图的分类：分为常规心电图、动态心电图和运 动心电图
心电图的应用：用于诊断心律失常、心肌缺血、心 肌梗死等心脏疾病
心电图的应用
1
诊断心律失常： 通过心电图可 以诊断各种类 型的心律失常， 如房颤、室颤、 早搏等。
2
诊断心肌缺血： 心电图可以诊 断心肌缺血， 如心肌梗死、 心肌缺血等。
3
诊断心脏结构 异常：心电图 可以诊断心脏 结构异常，如 先天性心脏病、 瓣膜病等。
诊断心脏病
01
心电图可以 检测心脏的 电活动诊断心肌缺 血、心肌梗 死等疾病
03
心电图可以 诊断心律失 常，如房颤、 室颤等
04
心电图可以 诊断心脏传 导阻滞，如 房室传导阻 滞、束支传 导阻滞等
监测治疗效果
评估药物疗效： 通过心电图监测 药物对心脏的影 响，评估药物疗
动态心电图
1
原理：通过连 续记录心脏的 电活动，分析
心脏功能
3
应用：用于诊 断心律失常、 心肌缺血等疾
病
2
特点：可长时 间监测，不受
活动限制
4
优点：可及时 发现心脏异常， 为治疗提供依
监测手术效果： 通过心电图监测 手术前后心脏功 能变化，评估手
术效果
监测病情变化： 通过心电图监测 心脏功能变化， 及时发现病情变
化
指导治疗方案： 根据心电图监测 结果，调整治疗 方案，提高治疗
效果
评估预后
评估心肌缺血：通过心电图检查，可以判断 心肌缺血的程度和范围
评估心律失常：心电图可以检测到心律失常 的种类和程度
评估心脏功能：通过心电图检查，可以评估 心脏的功能和状态
评估心脏疾病：心电图可以诊断多种心脏 疾病，如心肌梗死、心绞痛等
谢谢
心电图的分类：分为常规心电图、动态心电图和运 动心电图
心电图的应用：用于诊断心律失常、心肌缺血、心 肌梗死等心脏疾病
心电图的应用
1
诊断心律失常： 通过心电图可 以诊断各种类 型的心律失常， 如房颤、室颤、 早搏等。
2
诊断心肌缺血： 心电图可以诊 断心肌缺血， 如心肌梗死、 心肌缺血等。
3
诊断心脏结构 异常：心电图 可以诊断心脏 结构异常，如 先天性心脏病、 瓣膜病等。
诊断心脏病
01
心电图可以 检测心脏的 电活动诊断心肌缺 血、心肌梗 死等疾病
03
心电图可以 诊断心律失 常，如房颤、 室颤等
04
心电图可以 诊断心脏传 导阻滞，如 房室传导阻 滞、束支传 导阻滞等
监测治疗效果
评估药物疗效： 通过心电图监测 药物对心脏的影 响，评估药物疗
动态心电图
1
原理：通过连 续记录心脏的 电活动，分析
心脏功能
3
应用：用于诊 断心律失常、 心肌缺血等疾
病
2
特点：可长时 间监测，不受
活动限制
4
优点：可及时 发现心脏异常， 为治疗提供依
心电图基础知识讲解
切记 SⅠQⅢTⅢ三联征在肺栓塞心电图中出现率仅为50%。然而在临 床上遇到原因不明的呼吸困难、虚脱、胸痛、面色苍白、烦躁 不安者，心电图若出现SⅠQⅢTⅢ及其他多项肺栓塞心电图改变 时，应高度怀疑肺动脉栓塞。
谢谢各位老师倾听！ 欢迎各位老师指正！
切记 U波增高、T波降低是低钾血症最主要的心电图改变。
病例4女性患者，71岁，突发呼吸困难伴胸痛1小时，并咯血一次，烦躁不安。既往有 右下肢深静脉血栓病史，一直未予正规治疗。
心电图报告 数据测量： 心房率：123次/分 心室率：123次/分 PR间期：0.15s QT间期：0.29sQTc：0.41s 电 轴：90° 心电图改变： P波：（-）QRS波群：Ⅰ导联出现S波，Ⅲ导联可见Q波；V1导联呈rsr′型，r′＞r， QRS时限＜0.12sST段：（-）T波：Ⅲ导联T波倒置U波：（-） 心电图诊断： 1.窦性心动过速； 2.SⅠQⅢTⅢ图形结合临床考虑肺栓塞可能不完全性右束支传导阻滞。
一、心电图波形
1.P波 是一组波群中最先出现的一个小波，代表左、右心房除极产生的电位变化。 2.PR间期 自P波起点至QRS波群起点的一段时间，代表激动自心房开始除极，经结间束、房室交界区、 希氏束、束支及其分支、普肯耶纤维网传导至心室开始除极的时间。 3.QRS波群 是一组波幅较大、峻峭陡急的波群，代表左、右心室除极产生的电位变化。典型的心室除极 波由三个紧密相连的波构成，第一个波若为负向波称为Q波，第一个正向波或Q波后的正向波称为R波， R波之后的负向波称为S波，合称为QRS波群。有时继S波之后又出现了一个正向波，称为R′波，若R′波后 再出现负向波，则称为S′波。各波波幅＜0.5mV者，用英文小写字母q、r、s表示，波幅≥0.5mV者，用英 文大写字母Q、R、S表示。 4.ST段 自QRS波群的终点至T波起点的线段，代表心室缓慢复极过程。 5.T波 是继ST段之后一个比较宽的波，代表整个心室快速复极的电位变化。 6.QT间期 自QRS波群的起点至T波终点的一段时间，代表心室除极和复极全过程所用的时间。 7.U波 是T波之后有时连接的一个小波，其产生机制尚未完全清楚。
谢谢各位老师倾听！ 欢迎各位老师指正！
切记 U波增高、T波降低是低钾血症最主要的心电图改变。
病例4女性患者，71岁，突发呼吸困难伴胸痛1小时，并咯血一次，烦躁不安。既往有 右下肢深静脉血栓病史，一直未予正规治疗。
心电图报告 数据测量： 心房率：123次/分 心室率：123次/分 PR间期：0.15s QT间期：0.29sQTc：0.41s 电 轴：90° 心电图改变： P波：（-）QRS波群：Ⅰ导联出现S波，Ⅲ导联可见Q波；V1导联呈rsr′型，r′＞r， QRS时限＜0.12sST段：（-）T波：Ⅲ导联T波倒置U波：（-） 心电图诊断： 1.窦性心动过速； 2.SⅠQⅢTⅢ图形结合临床考虑肺栓塞可能不完全性右束支传导阻滞。
一、心电图波形
1.P波 是一组波群中最先出现的一个小波，代表左、右心房除极产生的电位变化。 2.PR间期 自P波起点至QRS波群起点的一段时间，代表激动自心房开始除极，经结间束、房室交界区、 希氏束、束支及其分支、普肯耶纤维网传导至心室开始除极的时间。 3.QRS波群 是一组波幅较大、峻峭陡急的波群，代表左、右心室除极产生的电位变化。典型的心室除极 波由三个紧密相连的波构成，第一个波若为负向波称为Q波，第一个正向波或Q波后的正向波称为R波， R波之后的负向波称为S波，合称为QRS波群。有时继S波之后又出现了一个正向波，称为R′波，若R′波后 再出现负向波，则称为S′波。各波波幅＜0.5mV者，用英文小写字母q、r、s表示，波幅≥0.5mV者，用英 文大写字母Q、R、S表示。 4.ST段 自QRS波群的终点至T波起点的线段，代表心室缓慢复极过程。 5.T波 是继ST段之后一个比较宽的波，代表整个心室快速复极的电位变化。 6.QT间期 自QRS波群的起点至T波终点的一段时间，代表心室除极和复极全过程所用的时间。 7.U波 是T波之后有时连接的一个小波，其产生机制尚未完全清楚。
心电图基础知识
室性早搏
• 可见于健康人情绪波动、体力过劳、饱餐等、也 常见于各种器质性心脏病、洋地黄中毒、心肌缺 血、低血钾等，偶发室早无症状不需处理。 • 须处理的室早：频发室早、多源（形）室早、成 对或连续室早、R-ON-T室早 • 处理:去除诱因；药物治疗
频发、成对室早
窦性心动过速：
特征：具有正常窦性心律的特 点 , 窦性P波及P-R间期正常，频 率大于 100次/分。 处理:多与交感N兴奋性↑, 迷走Ｎ 张力↓有关,无症状一般不必治疗， 若出现症状，应去除诱因、病因， 必要时用药物
心电图导联
在人体不同部位放置电极，并通 过导联线与心电图机电流计的正负极相 连，这种记录心电图的电路连接方法称
为心电图导联。
导联线
肢体导联： 红色——右手 黄色——左手 黑色——右脚 绿色——左脚
胸导联：
V1 V2 V3 V4 V5 V6 红 黄 绿棕 黑紫
常用12导联体系
在长期临床心电图实践中，形成了 一个由Einthoven创设而目前广泛采纳的 国际通用导联体系（lead system），称 为常用12导联体系。
特征:P波消失，代之以大小不同、振幅不等、频 率不一的小锯齿样f波，360-600次/分；心室 反应不规则，R-R间期绝对不等; QRS波群形 态和振幅略有差异. 常见于RHD、甲亢病人.
处理:急性出现症状，首选电复律；也可用心律平、 胺碘酮及洋地黄等；射频手术；慢性耐受者不 需复律治疗。
房颤
室颤
V5
左腋前线V4水平处
V6
左腋中线V4水平处
18导联心电图安放位置
窦房结 结间束 房室结 左右束支 浦肯野纤维网 心房、心室
心脏传导系统
一、心电图的组成成份和命名
心电图基础知识

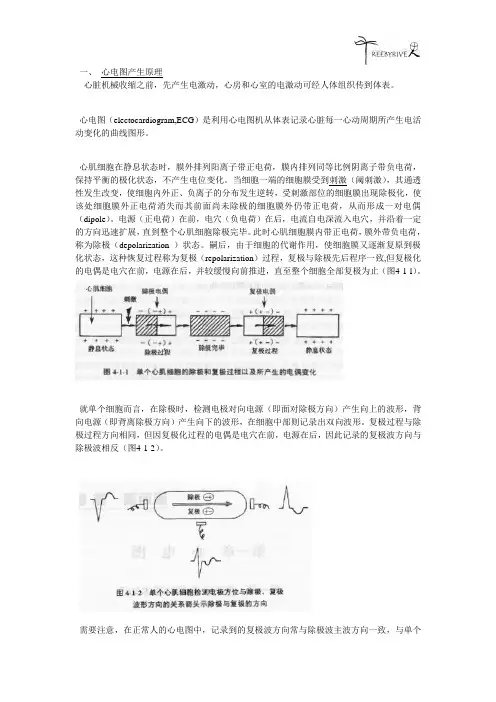

一、心电图产生原理心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表。
心电图（electocardiogram,ECG）是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。
心肌细胞在静息状态时，膜外排列阳离子带正电荷，膜内排列同等比例阴离子带负电荷，保持平衡的极化状态，不产生电位变化。
当细胞一端的细胞膜受到刺激（阈刺激），其通透性发生改变，使细胞内外正、负离子的分布发生逆转，受刺激部位的细胞膜出现除极化，使该处细胞膜外正电荷消失而其前面尚未除极的细胞膜外仍带正电荷，从而形成一对电偶（dipole）。
电源（正电荷）在前，电穴（负电荷）在后，电流自电深流入电穴，并沿着一定的方向迅速扩展，直到整个心肌细胞除极完毕。
此时心肌细胞膜内带正电荷，膜外带负电荷，称为除极（depolarization ）状态。
嗣后，由于细胞的代谢作用，使细胞膜又逐渐复原到极化状态，这种恢复过程称为复极（repolarization）过程，复极与除极先后程序一致,但复极化的电偶是电穴在前，电源在后，并较缓慢向前推进，直至整个细胞全部复极为止（图4-1-l）。
就单个细胞而言，在除极时，检测电极对向电源（即面对除极方向）产生向上的波形，背向电源（即背离除极方向）产生向下的波形，在细胞中部则记录出双向波形。
复极过程与除极过程方向相同，但因复极化过程的电偶是电穴在前，电源在后，因此记录的复极波方向与除极波相反（图4-1-2）。
需要注意，在正常人的心电图中，记录到的复极波方向常与除极波主波方向一致，与单个心肌细胞不同。
这是因为正常人心室的除极从心内膜向心外膜，而复极则从心外膜开始，向心内膜方向推进，其机制尚不清楚。
可能因心外膜下心肌的温度较心内膜下高，心室收缩时，心外膜承受的压力又比心内膜小，故心外膜处心肌复极过程发生较早。
由体表所采集到的心脏电位强度与下列因素有关：①与心肌细胞数量（心肌厚度）呈正比关系；②与探查电极位置和心肌细胞之间的距离呈反比关系；③与探查电极的方位和心肌除极的方向所构成的角度有关，夹角愈大，心电位在导联上的投影愈小，电位愈弱（图4-1-3）。
初学心电图入门知识点总结
初学心电图入门知识点总结一、心电图的基本原理1. 心脏的电活动心脏是一个由肌肉组织构成的器官，在心脏的每一次跳动中，都会产生一系列的电信号。
这些信号可以通过皮肤表面传播到外部，并被心电图机器捕捉和记录下来。
2. 心电图的导联心电图的导联是指在特定部位放置电极，用来捕捉特定的心脏信号。
常用的心电图导联包括标准导联（Ⅰ、Ⅱ、Ⅲ、AVR、AVL、AVF）和胸导联（V1-V6），它们可以提供心脏不同区域的电信号信息。
3. 心电图的波形心电图记录的是心脏电信号在时间和电压上的变化，通常包括P波、QRS波和T波。
P波代表心房的去极化，QRS波代表心室的去极化，T波代表心室的复极化。
通过测量这些波形的形态和间隔，可以了解心脏的节律和功能。
二、心电图的测量方法1. 心电图的准备在进行心电图记录前，患者需要进行一些准备工作。
首先，需要保持皮肤清洁和干燥，以确保电信号的传导。
其次，患者需要脱掉衣物，以便操作人员可以贴上心电图电极。
2. 心电图的操作心电图的操作通常由专业医护人员进行，他们会在患者的身体特定位置贴上电极，并使用心电图仪器记录下心脏的电信号。
记录过程通常持续几分钟，患者需要保持安静呼吸，并避免移动。
3. 心电图的记录一旦心电图记录完成，操作人员会对记录进行检查和保存。
心电图记录可以以纸张打印输出，也可以保存成电子格式，以便后续分析和检查。
三、心电图的解读技巧1. 心电图的基本节律在进行心电图解读时，首先需要了解心电图的基本节律。
正常的心电图应该包括P波、QRS波和T波，并且它们的形态和间隔应该处于正常范围之内。
2. 心电图的异常波形除了正常的波形之外，心电图中还可能出现一些异常波形，如P波增宽、QRS波增宽、ST段改变等。
这些异常波形可能代表着心脏在某些方面出现了问题，需要进一步的检查和诊断。
3. 心电图的临床意义最后，需要将心电图的结果与患者的临床症状相结合，进行综合分析和判断。
有些心电图异常可能并不代表着严重的心脏问题，而有些正常的心电图可能患者却出现了严重的心脏症状。
心电图的基础知识
认识窦性心律（P波）
任何不符合窦性心律的心电图都是异常心电图。 窦性P波主要特征：最主要的特征是方向 方向：I、II、aVF直立， V4-V6 直立，aVR倒置 振幅：肢体导联小于0.25mv；胸导联小于0.2mv 宽度：0.06-0.12s； P-R间期：0.12-0.20s；不超过0.22s
典型者多见于二尖瓣狭窄，故称为“二尖瓣型P 波”；
P波幅度改变在I、II、aVL导联明显；
V1的P波终末部的负向波变深，Ptf超过-0.04mm.s。
左心房肥大
三、左房及右房双房肥大
心电图可见既异常高大，又增宽呈双峰型 的P波；
常见于风湿性心脏病及某些先天性心脏病。
双侧心房扩大
四、左室肥大
心电图诊断标准为： （一）左室高电压的表现 （1）V5或V6的R波>2.5mV， 或V5的R波+V1的S波>4.0mV（男性）或>3.5mV（女性）。 （２）Ｉ导联的Ｒ波>1.5mV，aVL的Ｒ波>1.2mV， 或Ｉ导联Ｒ波+III导联S波>2.5mV。
左心室肥大
五、右室肥大
心电图特征为： 1.V1（或V3R）导联R/S ≥1。 2.V1的R波+V5的S波 >1.05mV（重症可 >1.2mV）。 3.电轴右偏，额面平均电轴≥90°（重症可 >110°）。 4.aVR导联R/S或R/q ≥1（或R >0.5mV）。 5.少数病例可见V1导联呈QS、qR型（除外心肌梗塞）。 6.ST-T改变，右胸前导联（如V1）T波双向、倒置，ST段压低。
1、与心肌细胞数量（心肌厚度）呈正比关系 2、与探查电极位置和心肌细胞之间的距离，呈反比
关系 3、与探查电极的方位和心肌除极的方向所构成的角
心电图基础知识-含常见异常心电图
0.44秒之间。
02
正常心电图
正常心电图的特点
01
02
03
波形稳定
正常心电图的波形应该稳 定，没有突然的波动或变 化。
波形规律
正常心电图的波形应该是 有规律的，各波的时间间 隔和振幅都应该是相对恒 定的。
波形正常范围
正常心电图的波形应该在 正常范围内，例如P波、 QRS波、T波等。
正常心电图的波形与意义
查或治疗等。
心电图解读的注意事项
排除干扰因素
心电图解读时应排除干扰因素，如电磁干扰、电 源干扰等，以确保心电图的准确性和可靠性。
结合临床资料
心电图解读时应结合患者的临床表现、病史等资 料，综合分析，以提高诊断的准确率。
动态观察
对于一些异常心电图，需要动态观察其变化情况， 以便更好地了解患者的病情和制定治疗方案。
心电图主要反应心肌细胞电兴奋的传播和恢复过程，包括心房和心室的电兴奋过程。
心电图的记录方法
心电图机是记录心电图的仪器，由记 录器、放大器、滤波器、定标器等部 分组成。
心电图记录方法包括常规导联、加压 单极导联和交替导联。
心电图导联是将电极安放在人体不同 部位，以记录和显示心脏电活动的通 路。通常采用6个肢体导联和3个胸导 联。
内分泌系统疾病
心电图异常可能与甲状腺功能亢 进或减退等内分泌系统疾病有关。
消化系统疾病
某些心电图异常可能与消化系统 疾病相关，如胃食管反流病。查潜在的心血管疾病
心电图是运动员体检中筛查潜在心血管疾病的常 规手段。
评估心脏负荷
心电图可以评估运动员在训练或比赛中心脏的负 荷和功能状态。
心电图基础知识-含常 见异常心电图
目录 CONTENT
02
正常心电图
正常心电图的特点
01
02
03
波形稳定
正常心电图的波形应该稳 定，没有突然的波动或变 化。
波形规律
正常心电图的波形应该是 有规律的，各波的时间间 隔和振幅都应该是相对恒 定的。
波形正常范围
正常心电图的波形应该在 正常范围内，例如P波、 QRS波、T波等。
正常心电图的波形与意义
查或治疗等。
心电图解读的注意事项
排除干扰因素
心电图解读时应排除干扰因素，如电磁干扰、电 源干扰等，以确保心电图的准确性和可靠性。
结合临床资料
心电图解读时应结合患者的临床表现、病史等资 料，综合分析，以提高诊断的准确率。
动态观察
对于一些异常心电图，需要动态观察其变化情况， 以便更好地了解患者的病情和制定治疗方案。
心电图主要反应心肌细胞电兴奋的传播和恢复过程，包括心房和心室的电兴奋过程。
心电图的记录方法
心电图机是记录心电图的仪器，由记 录器、放大器、滤波器、定标器等部 分组成。
心电图记录方法包括常规导联、加压 单极导联和交替导联。
心电图导联是将电极安放在人体不同 部位，以记录和显示心脏电活动的通 路。通常采用6个肢体导联和3个胸导 联。
内分泌系统疾病
心电图异常可能与甲状腺功能亢 进或减退等内分泌系统疾病有关。
消化系统疾病
某些心电图异常可能与消化系统 疾病相关，如胃食管反流病。查潜在的心血管疾病
心电图是运动员体检中筛查潜在心血管疾病的常 规手段。
评估心脏负荷
心电图可以评估运动员在训练或比赛中心脏的负 荷和功能状态。
心电图基础知识-含常 见异常心电图
目录 CONTENT
心电图基础知识(共55张PPT)
与QRS波群主波方向相反。
2024/1/28
室性心动过速
连续3个或3个以上室性期前收 缩构成，心室率通常为100250次/分。
心室扑动
QRS波群与T波消失，代之以规 律的、振幅相等的正弦波，频 率约为200-250次/分。
心室颤动
QRS波群与T波完全消失，代之 以极不规则的室颤波，频率约 为250-500次/分。
8
QRS波群形态及意义
形态
时间
电压
意义
第一个向下的波称为Q波，第 一个向上的波称为R波，R波后 面的向下的波称为S波。QRS 波群后第一个向上的波称为J点 。
2024/1/28
正常成年人QRS时间多在 0.06-0.10秒之间，最宽不超过 0.12秒。
在肢体导联中，RV1<1.0mV ，RV5<2.5mV， RV5+SV1<4.0mV（男性）或 <3.5mV（女性）。在胸导联 中，V1的R波一般不超过 1.0mV。
窦性心动过速 窦性心动过缓 窦性心律不齐 窦性停搏
2024/1/28
心率超过100次/分，P波形态正 常，PR间期缩短。
同一导联上P-P间期差异>0.12s ，与呼吸运动有关。
12
房性心律失常
房性期前收缩
提前出现的P'波，形态与窦性P 波不同，PR间期>0.12s。
心房扑动
P波消失，代之以F波，即规律的 锯齿状扑动波，心房率通常为 250-300次/分。
低钙血症
减缓心肌细胞复极过程，可能 导致心电图出现QT间期延长
、T波增宽等异常表现。
2024/1/28
20
06
心电图在临床应用中的价值
Chapter
2024/1/28
室性心动过速
连续3个或3个以上室性期前收 缩构成，心室率通常为100250次/分。
心室扑动
QRS波群与T波消失，代之以规 律的、振幅相等的正弦波，频 率约为200-250次/分。
心室颤动
QRS波群与T波完全消失，代之 以极不规则的室颤波，频率约 为250-500次/分。
8
QRS波群形态及意义
形态
时间
电压
意义
第一个向下的波称为Q波，第 一个向上的波称为R波，R波后 面的向下的波称为S波。QRS 波群后第一个向上的波称为J点 。
2024/1/28
正常成年人QRS时间多在 0.06-0.10秒之间，最宽不超过 0.12秒。
在肢体导联中，RV1<1.0mV ，RV5<2.5mV， RV5+SV1<4.0mV（男性）或 <3.5mV（女性）。在胸导联 中，V1的R波一般不超过 1.0mV。
窦性心动过速 窦性心动过缓 窦性心律不齐 窦性停搏
2024/1/28
心率超过100次/分，P波形态正 常，PR间期缩短。
同一导联上P-P间期差异>0.12s ，与呼吸运动有关。
12
房性心律失常
房性期前收缩
提前出现的P'波，形态与窦性P 波不同，PR间期>0.12s。
心房扑动
P波消失，代之以F波，即规律的 锯齿状扑动波，心房率通常为 250-300次/分。
低钙血症
减缓心肌细胞复极过程，可能 导致心电图出现QT间期延长
、T波增宽等异常表现。
2024/1/28
20
06
心电图在临床应用中的价值
Chapter
心电图基础知识
额面心电轴
1.定义： 指心室除极过程中，QRS 波群在额面上 的偏移。 2.电轴偏移的分类：顺钟向转为电轴右偏 逆钟向转为电轴左偏 3.*电轴偏移的计算方法： • ①查表法：利用Ⅰ、Ⅲ 导联QRS波群电压代数和 查表，求出心电轴值。 ②目测法： 观看QRS波群主波方向。
第二节心电图的测量和正常值
心电图 基本知识
第一讲 心电图基本知识 第二讲心电图的测量及正常值 第三讲常见异常心电图 第四讲心电图的临床应用与分析
第一节 心电图基本知识
一.心电图产生原理 1、心电图概念(重点) 2、除极、复极的概念 3、与心脏电位波形、强度有关因素 二.心电图的导联体系 1.定义; 2.导联线及与人体的连为(重点); 3.常用导联 (难点)： 三.心电图各波段的形成和命名
极化状态
电源: 当细胞膜一段受到 刺激后激化状态发生逆转， 膜外阳离子进入细胞内， 该处细胞膜外正电荷消失， 其前面尚未除极的细胞膜 外仍带正电荷，于是形成 膜内外电位差，尚未除极 的部位称为电源。 电穴: 已除极部位为电穴。 从而形成一对电偶。 除极：心肌细胞膜内带正 电荷，膜外带负电荷，称 为除极，又称为去极化。 复极：由于细胞的代谢作 用，细胞膜又迅速回到极 化状态，这一过程成为复 极。
心电图各波的组成、命名
• P波 心房除极产生的小波称为P波。 • P-R间期 P-R间期为心房开始除极到心室开始除极的 时间，即从P波起点到QRS波群起点。 • QRS波群 心室除极产生的综合波称为QRS波群，形 态变化较大。第一个正向波称为R波。R波之前的负向 波称为Q波。R波之后的负向波称为S波。S波之后的正 向波称为R’波。R’波之后的负向波称为S’波。只有一个 负向波称为QS波。根据每个波的相对大小分别用大、 小写英文字母来命名，如Rs、qR、qRs等。 • ST段 ST段是心室除极结束后缓慢复极的一段时间， 为QRS波群终点至T波起点之间的一段等电位线。 • T波 心室肌快速复极产生T波。 • U波 U波的形成可能与心肌后继电位有关。 • Q-T间期 心室肌除极和复极的总时间称Q-T间期，从 QRS波群起点至T波终点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用文档
关于心电轴（一）
临床工作中很少测量P波和T波的电轴，而QRS波群的 电轴变化常与心脏病变密切相关。
一般采用与额面心电向量图相同的坐标，并规定I导联 左（正）侧端为0°，右（负）侧端为±180°，循0°的 顺钟向的角度为正，逆钟向者为负。正常心电图的额 面平均心电轴对向左下。
电轴的正常值在-30--+90度；-30---90度电轴左偏； +90--+180电轴右偏；-90--+180度电轴不确定。
危重病人ECG监测，是对心脏节律监测最有效的 手段。通过监测，可发现心脏节律异常，各种心 律紊乱，如房性、室性早搏、心肌供血情况、电 解质紊乱等。
实用文档
二、心电图产生的机理
A、动作电位 B、电偶（正极与负极） C、除极与复极 D、心电向量--强度与方向
实用文档
心肌细胞的除极与复极
实用文档
心肌细胞的动作电位与心电图
实用文档
三、临床心电图
1、导联体系 在人体不同部位放置电极，并通过导联线与心电图机电流计
的正负极相连，这种记录心电图的电路连接方法。
标准十二导联系统： 肢体导联系统—反映心脏矢状面情况
双极肢体导联：Ⅰ Ⅱ Ⅲ 加压单极肢体导联：avR avL avF 胸前导联系统—反映心脏水平面情况 包括：V1、V2、V3、V4、V5、V6
在心电图上可以测出心率，即每分钟内的心动周 期数，可根据60(s)除以每一心动周期的时距(s) （可取P-P或R-R间距）计算出来。
实用文档
心率估算法
一个RR间期的大格数
心率
1
300
2
150
3
100
4
75
5
60
6
50
7.5
40
心率=300÷大格数=6000÷小格数
实用文档
正 常 心 电 轴 与 其 偏 移
1、与心肌细胞数量（心肌厚度）呈正比关系 2、与探查电极位置和心肌细胞之间的距离，呈反比关
系 ：夹角愈大，心电位在导联上的投影愈小， 电位愈弱。
实用文档
２、动态心电图（HOLTER）
动态心电图就是用一记录器将心电图信号储存，将此 记录器佩带在身，可连续24小时记录，然后将储存的心电 信号回放。它的优点就是可以记录日常生活和工作状况下 的心电变化，并可用电脑分析。动态心电图除对观察心律 最为有用，另外亦可用来了解冠心病患者有无发生心肌缺 血。此项检查是常规心电图检查的一种发展和补充。
实用文档
3.1 心电监护
心电监护是监测心脏电活动的一种手段。 普通心电图只能简单观察描记心电图当时短暂的心电活
动情况。而心电监护则是通过显示屏连续观察监测心脏 电活动情况的一种是无创的监测方法。 可适时观察病情，提供可靠的有价值的心电活动指标， 并指导实时处理，因此对于有心电活动异常的患者，如 急性心肌梗死、各种心律失常等有重要使用价值。
实用文档
3.2 心电监护
监护ECG并不能完全代替标准心电图机。目前监 护的ECG波形一般还不能提供心电波形更细微的 结构，而且两种仪器在测量电路中的带宽也不一 样。
心电监测分为心律（节律）监测和心率（速率） 监测。
所谓心律，是指心跳的规律性，即每一次心跳与 下一次心跳的周期是否相等；所谓心率，是指心 脏每分钟跳动的次数，心律和心率是两个完全不 同的概念。
房 传至心室所需的时间。 QT间期：指从QRS波起点到T波终点的时程，代表心室开始兴奋
去 极化到完全复极所需的时间。 ST段：指从QRS波群终了到T波起点之间的线段,偏离表示心肌
损 实用文档
常规心电图的波形组成
实用文档
关于心电图伪差
肌干扰 基线震荡 肢体动作 交流电干扰 电话铃响 脱线 电极板松脱
心电图的基础知识
实用文档
心电图的基础知识
目录： 一、相关基础知识 二、心电图的基本概念 三、心电图产生的机理 四、临床心电图 五、几种常见疾病的心电图特征
实用文档
一、基本概念
1、心电图（ECG) 是利用心电图机从体表记录心脏每一心动周期
所产生电活动变化的曲线图形。
实用文档
与体表采集到的心肌电位强度的有关因素
心电图各波及意义
心电图P、由 Q、R、S、T波组成： P波（P wave）：反映左右心房去极化产生的电位变化 QRS波（QRS complex）：代表左右两心室去极化的电位变化 T波（T wave）：代表左右两心室复极过程的电位变化 心电图中以下几个时程比较重要： PR间期：指从P波起点到QRS波起点之间的时程，代表兴奋从心
实用文档
认识窦性心律（P波）
任何不符合窦性心律的心电图都是异常心电图。 窦性P波主要特征：最主要的特征是方向 方向：I、II、aVF直立， V4-V6 直立，aVR倒置 振幅：肢体导联小于0.25mv；胸导联小于0.2mv 宽度：0.06-0.12s； P-R间期：0.12-0.20s；不超过0.22s
实用文档
实用文档
关于QRS波群
(1)时间：0.06-0.10s，最宽不超过0.11s。 (2)波形和振幅：
V1-V6 R波逐渐升高，S波逐渐变小 ； V1-V5的R/S比值逐渐增 加 V1的R/S＜1，V5的R/S＞1；
V1的R波不超过1.0mv，V5的R波不超过2.5mv； aVR的QRS主波向下，R波<0.5mv； 标准肢体导联I的R波小于1.5mv； aVL的R波小于1.2mv，aVF的R波小于2.0mv； 肢体导联各QRS波正向与负向波绝对值相加不小于0.5mv ； 胸 导联不小于0.8mv。 (3)Q波：振幅＜同导联R波的1/4，时距＜0.04s，V1导联不应有 q波，可为QS型。
实用文档
关于心电轴（二）
检测方法
通常可根据肢体I、III导联QRS波群的主波方向，以估测心电轴 的大致方位。
（1）目测法（见下表）
实用文档
关于心电轴（三）
（2）作图法（略） （3）查表法：按I、III导联正负波幅值代数和的
二个数值，从一专用的心电轴表中直接查得相应 的额面心电轴。
实用文档
实用文档
肢体导联系统—反映矢状面情况
实用文档
肢体导联的导联轴与六轴系统
实用文档
肢 体与 导其 联六 的轴 导关 联系 轴
实用文档
胸前导联—反映水平面情况
实用文档
胸前导联 -----电路连接方式
胸前导联电路连接方式
实用文档
心脏特殊传实导用文档系统示意图
关于心率、电压的心电图计算
国内一般采用25mm/s的纸速，使每毫米横向间 距相当于0.04s（即40ms），可成倍提高至 50mm/s或100mm/s。
关于心电轴（一）
临床工作中很少测量P波和T波的电轴，而QRS波群的 电轴变化常与心脏病变密切相关。
一般采用与额面心电向量图相同的坐标，并规定I导联 左（正）侧端为0°，右（负）侧端为±180°，循0°的 顺钟向的角度为正，逆钟向者为负。正常心电图的额 面平均心电轴对向左下。
电轴的正常值在-30--+90度；-30---90度电轴左偏； +90--+180电轴右偏；-90--+180度电轴不确定。
危重病人ECG监测，是对心脏节律监测最有效的 手段。通过监测，可发现心脏节律异常，各种心 律紊乱，如房性、室性早搏、心肌供血情况、电 解质紊乱等。
实用文档
二、心电图产生的机理
A、动作电位 B、电偶（正极与负极） C、除极与复极 D、心电向量--强度与方向
实用文档
心肌细胞的除极与复极
实用文档
心肌细胞的动作电位与心电图
实用文档
三、临床心电图
1、导联体系 在人体不同部位放置电极，并通过导联线与心电图机电流计
的正负极相连，这种记录心电图的电路连接方法。
标准十二导联系统： 肢体导联系统—反映心脏矢状面情况
双极肢体导联：Ⅰ Ⅱ Ⅲ 加压单极肢体导联：avR avL avF 胸前导联系统—反映心脏水平面情况 包括：V1、V2、V3、V4、V5、V6
在心电图上可以测出心率，即每分钟内的心动周 期数，可根据60(s)除以每一心动周期的时距(s) （可取P-P或R-R间距）计算出来。
实用文档
心率估算法
一个RR间期的大格数
心率
1
300
2
150
3
100
4
75
5
60
6
50
7.5
40
心率=300÷大格数=6000÷小格数
实用文档
正 常 心 电 轴 与 其 偏 移
1、与心肌细胞数量（心肌厚度）呈正比关系 2、与探查电极位置和心肌细胞之间的距离，呈反比关
系 ：夹角愈大，心电位在导联上的投影愈小， 电位愈弱。
实用文档
２、动态心电图（HOLTER）
动态心电图就是用一记录器将心电图信号储存，将此 记录器佩带在身，可连续24小时记录，然后将储存的心电 信号回放。它的优点就是可以记录日常生活和工作状况下 的心电变化，并可用电脑分析。动态心电图除对观察心律 最为有用，另外亦可用来了解冠心病患者有无发生心肌缺 血。此项检查是常规心电图检查的一种发展和补充。
实用文档
3.1 心电监护
心电监护是监测心脏电活动的一种手段。 普通心电图只能简单观察描记心电图当时短暂的心电活
动情况。而心电监护则是通过显示屏连续观察监测心脏 电活动情况的一种是无创的监测方法。 可适时观察病情，提供可靠的有价值的心电活动指标， 并指导实时处理，因此对于有心电活动异常的患者，如 急性心肌梗死、各种心律失常等有重要使用价值。
实用文档
3.2 心电监护
监护ECG并不能完全代替标准心电图机。目前监 护的ECG波形一般还不能提供心电波形更细微的 结构，而且两种仪器在测量电路中的带宽也不一 样。
心电监测分为心律（节律）监测和心率（速率） 监测。
所谓心律，是指心跳的规律性，即每一次心跳与 下一次心跳的周期是否相等；所谓心率，是指心 脏每分钟跳动的次数，心律和心率是两个完全不 同的概念。
房 传至心室所需的时间。 QT间期：指从QRS波起点到T波终点的时程，代表心室开始兴奋
去 极化到完全复极所需的时间。 ST段：指从QRS波群终了到T波起点之间的线段,偏离表示心肌
损 实用文档
常规心电图的波形组成
实用文档
关于心电图伪差
肌干扰 基线震荡 肢体动作 交流电干扰 电话铃响 脱线 电极板松脱
心电图的基础知识
实用文档
心电图的基础知识
目录： 一、相关基础知识 二、心电图的基本概念 三、心电图产生的机理 四、临床心电图 五、几种常见疾病的心电图特征
实用文档
一、基本概念
1、心电图（ECG) 是利用心电图机从体表记录心脏每一心动周期
所产生电活动变化的曲线图形。
实用文档
与体表采集到的心肌电位强度的有关因素
心电图各波及意义
心电图P、由 Q、R、S、T波组成： P波（P wave）：反映左右心房去极化产生的电位变化 QRS波（QRS complex）：代表左右两心室去极化的电位变化 T波（T wave）：代表左右两心室复极过程的电位变化 心电图中以下几个时程比较重要： PR间期：指从P波起点到QRS波起点之间的时程，代表兴奋从心
实用文档
认识窦性心律（P波）
任何不符合窦性心律的心电图都是异常心电图。 窦性P波主要特征：最主要的特征是方向 方向：I、II、aVF直立， V4-V6 直立，aVR倒置 振幅：肢体导联小于0.25mv；胸导联小于0.2mv 宽度：0.06-0.12s； P-R间期：0.12-0.20s；不超过0.22s
实用文档
实用文档
关于QRS波群
(1)时间：0.06-0.10s，最宽不超过0.11s。 (2)波形和振幅：
V1-V6 R波逐渐升高，S波逐渐变小 ； V1-V5的R/S比值逐渐增 加 V1的R/S＜1，V5的R/S＞1；
V1的R波不超过1.0mv，V5的R波不超过2.5mv； aVR的QRS主波向下，R波<0.5mv； 标准肢体导联I的R波小于1.5mv； aVL的R波小于1.2mv，aVF的R波小于2.0mv； 肢体导联各QRS波正向与负向波绝对值相加不小于0.5mv ； 胸 导联不小于0.8mv。 (3)Q波：振幅＜同导联R波的1/4，时距＜0.04s，V1导联不应有 q波，可为QS型。
实用文档
关于心电轴（二）
检测方法
通常可根据肢体I、III导联QRS波群的主波方向，以估测心电轴 的大致方位。
（1）目测法（见下表）
实用文档
关于心电轴（三）
（2）作图法（略） （3）查表法：按I、III导联正负波幅值代数和的
二个数值，从一专用的心电轴表中直接查得相应 的额面心电轴。
实用文档
实用文档
肢体导联系统—反映矢状面情况
实用文档
肢体导联的导联轴与六轴系统
实用文档
肢 体与 导其 联六 的轴 导关 联系 轴
实用文档
胸前导联—反映水平面情况
实用文档
胸前导联 -----电路连接方式
胸前导联电路连接方式
实用文档
心脏特殊传实导用文档系统示意图
关于心率、电压的心电图计算
国内一般采用25mm/s的纸速，使每毫米横向间 距相当于0.04s（即40ms），可成倍提高至 50mm/s或100mm/s。
