LPG1500型喷雾干燥设备,1500型喷雾干燥装置,直径6800喷雾干燥塔

本公司专业生产LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备。

我们将以服务至上的热诚、精益求精的品质、质优价廉的产品，追求与客户共同成长的双赢。

公司奉行“科技是第一生产，创新才能促发展”，“公平竞争、以诚取胜、以质取胜、以新取胜”为宗旨，力争做到“人无我有、人有我优、人优我新”。

以科学严谨的态度，精益求精的理念，认真做好每一台设备，以努力实现“求实创新、合作共赢”的奋斗目标。

LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备产品介绍：高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳浊液、悬浮液、糊状物等液体，经过离心喷雾，干燥成为干粉状或细、中颗粒状的制品。

它速度快、效率高、工序少、节省人力。

特别适用于热敏性物料，可以保持其原有的色、香、味等特点。

干燥后的产品：质量优良，流动性、溶解性好，纯度高，环境卫生。

有利于提高产品产量，获得优良的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前景。

LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备配置清单：序号设备名称规格型号材质数量生产厂家一、加热系统1、空气过滤器复合材料 1 豪迈干燥2、电加热器 108KW Q235-A 1 豪迈干燥3、热风风管Ф180 t=1.5mm SUS304/A3 1 豪迈干燥4、热风变径 R270 t=1.5mm SUS304/A3 1 豪迈干燥5、变径 SUS304/A3 3 豪迈干燥二、干燥系统1、内塔体ф1600 t=2mm SUS304 1 豪迈干燥2、外塔体ф1750 t=1.2mm A3 1 豪迈干燥3、塔体骨架ф1750 A3 1 豪迈干燥4、热风蜗壳 SUS304 1 豪迈干燥5、热风分配器 SUS304 1 豪迈干燥6、气锤SK40 A3 2 豪迈干燥7、真空蝶阀 SUS304 2 豪迈干燥8、料桶20升t=2mm SUS304 1 豪迈干燥三、雾化系统1、进料泵 0.75KW SUS304 1 武进泵厂2、进料管道 1 豪迈干燥3、雾化器 2.2KW SUS304 1 杭州雾化器厂4、雾化器装拆工具 A3 1 杭州雾化器厂四、收料系统1、旋风除尘器ф500 t=2mm SUS304 1 豪迈干燥2、换向器 SUS304 1 豪迈干燥3、真空蝶阀 DN200 SUS304 4 豪迈干燥4、料桶20升t=2mm SUS304 2 豪迈干燥5、脉冲除尘器 MC24-2000 t=2mm SUS304 1 豪迈干燥五、排风系统1、引风风机 3KW A3 1 常武风机厂2、调风阀 A3 1 豪迈干燥3、风管Ф180 t=1.5mm A3 1 豪迈干燥六、控制系统1、控制箱外壳Q235-A 1 豪迈干燥七、辅助系统1、扶梯平台 Q235-A 1 豪迈干燥2、栏杆 Q235-A 1 豪迈干燥LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备工作原理：空气通过加热装置后转换成为干净的热空气，进入干燥室顶部的热风分配器，通过热风分配器的均匀分配，呈螺旋状均匀地进入干燥室，同时由泵将料液送到装在干燥室顶部的离心喷雾头，料液被喷成极小的雾状液滴，与热空气接触的表面积大大增加，小液滴和热风并流下沉，水分迅速蒸发，在极短的时间内被干燥成为颗粒制品，在塔底和旋风分离器中被捕集，废气被排放到外界。

常州干燥（逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机粒机）有完善的质量保证体系，通过了所有合作伙伴的高标准质检及认可。

为开拓市场，实现互惠互利，我们将本着“价格，质量”双优，“诚信，服务”共赢的经营理念，竭诚为广大客户服务。

我们公司本着“不争价格低，但求质量好”的原则，竭诚为国内外用户提供优质的产品及诚信的服务。

一、逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机概述：YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。

具有速度快、效率高、工序少等优点。

对热敏性物料可保持其色、香、味。

产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。

二、逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机粒机工作原理：不论是哪一种喷雾干燥型式都是雾化的料液直接干燥成固体粉粒的过程，干燥是传热和传质同时进行的过程。

在干燥过程中，前一种的液滴中水份的蒸发，主要是热交换过程。

当进入降速干燥阶段后是颗粒的干燥，主要是热交换过程。

物料离开干燥室时所含的水分与前一瞬时所接触的空气的相对湿气有关，物料的最终产品水分不可能低于该相对湿度下相应的平衡水分。

产品的最终水分应受与其最后接触空气的相对湿度控制，是扩散控制中的湿度梯度控制，这三个控制阶段构成了喷雾干燥过程。

空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的雾锥。

雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。

喷雾干燥塔技术参数新型喷雾干燥塔的详细说明一、设计理念：1、前期工作：前段时间我们到贵司了解了原来喷塔及物料性质的详细情况，觉得常规喷塔要做好贵司的产品有一定的难度。

建议贵司王科长带料前来我公司做详细实验。

后来潘科长带料前来我司，在我们设计的新型小喷塔上做了实验。

实验效果明显，并有不粘塔、颗粒大、溶解快等优点。

后来我司又为贵司做了造粒实验，样品以至贵司。

后我司核算了造粒成本大概在450元/吨左右，设备成本16万元左右。

2、设计数据：这次设计的压力式顺流喷雾干燥塔为上排风式。

塔高18380mm，筒体高度8540mm，直径6000mm；塔楼为三层，最高高度21660mm。

设备采用旋风回收细粉，然后进行水膜除尘。

细粉全部经过附聚造粒，成品粉经冷却除湿后进入粉仓等候造粒或者包装。

二、设计说明：1、与原来喷雾干燥的比较：（1）节约能源：两种技术比较，上排风塔比下排风塔节约能源10%左右。

（2）产品质量好：上排风塔比下排风塔的产品质量好的很多，冲调性、速溶度、颗粒度、外观等，都优于下排风塔。

（3）塔体结构简单，制造方便：由于塔的柱体和锥体连接，圆滑过度，没有死角，清洗方便。

（4）新增设计的冷分装置解决了老式下排风干燥的晾粉车不能连续出粉、连续包装；流化床设备投资太大，运行费用高等问题。

（5）技术原理：下排风干燥塔是顺流干燥，塔内不能形成环形风幕。

粉的色泽和颗粒度都较差。

而上排风塔是混流干燥，雾滴的流程是恒速干燥期为顺流，降速期为混流排风，风到达底部时形成180度大回转，使干燥中的乳粉和空气进行分离，分离后的空气顺塔壁向上急速运动直达排风口。

风在急速向上运动中在塔壁和乳粉之间形成大的环形风幕，控制粉挂壁现象。

而且，细粉与喷雾的雾滴重新造粒，使粉的色泽和颗粒度都较下排风塔好。

2、项目的创新性：（1）粉色泽、风味好：因喷雾干燥的预热和恒速期均在上部进行（塔上部是高负压区）粉自由降落到锥体后，粉的表面温度相对下排风塔低，有利于保持粉的色泽和风味。

LPG-150标准型离心喷雾干燥机技术计划书一、工作原理环境空气，经空气过滤后的洁净空气由送风机送到空气换热器加热到要求的空气温度。

热风由塔顶经热风分配，均匀地进入塔体内。

液体料经螺杆泵把液料送到安装在塔顶的雾化器，进行雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。

瞬间能达到干燥要求。

主要出料由二级旋风分离器进行气固分离，于旋风底部出料，尾气由引风机直接排空。

二、设备技术参数及系统设计范围（1）技术条件136.一611.二9881、设备型号：标准型LPG-1502、热源：蒸汽加电加热补偿3、设备材质：物料接触部分SUS304不锈钢，其它碳钢（2）设备主要技术参数1、进风温度：180-220℃可调2、出风温度：75-100℃3、水份最大蒸发量：150kg/h4、雾化器转动形式：机械传动5、热源：蒸汽（表压0.7-0.8Mpa）加电加热补偿6、设备总功率：125kw/h7、成品收集方式：二级旋风分离器收料8、电源与电压：380V 50HZ 三相9、安装场地：室内（3）主体系统a)干燥主机1)主塔：φ34002)内壁材质： SUS304 焊缝抛光处理3)热风分配系统：材质SUS3044)保温厚度及材质：保温厚75mm，矿棉5)外包材质：彩钢板δ=0.5；6)附件：人孔1个，视镜孔2只b)供料系统1)加料泵：莫诺泵（B15-1.5F）功率：0.75kw流量：2.5~12L/min 可调2)雾化器：机械式： LPG-150 材质：物料接触部分不锈钢功率：4.06kw雾化盘直径：φ150 转速：15000r/min冷却方式：水冷c)供热系统1)蒸汽换热器：240㎡，材质：碳钢管绕铝翅片蒸汽耗量：300-350kg/h。

电加热补偿总功率：99kw/h。

分三组控制，其中两组手动，一组自动控制。

材质：碳钢。

2)热风管道内壁304不锈钢,外包彩钢板。

保温厚50mm,保温材质：矿棉3)鼓风机型号：4-72-4A 功率：5.5kw 材质：Q235Ad)成品收集系统1) B750型旋风分离器1只材质：不锈钢CLK600型扩散式旋风分离器1只材质：不锈钢2)收料桶3套（含蝶阀2只）材质：不锈钢e)排风系统1)引风机型号： 9-19-9D 功率：15kw 材质:Q235A2)风管材质：304不锈钢出风管材质：Q235Af)震荡器60气动振击锤3只 40气动振击锤2只g)控制系统1)电器控制系统直接起动集中控制2)仪表控制A．进风温度控制显示（XMT）B．出风温度显示（XMT）C．塔体混合温度显示（XMT）D．塔体压力显示E．系统运行指示灯显示F．加料无极调速三、配置清单四、报价：设备全套报价：五、加工周期合同生效后三十个工作日。

喷雾干燥塔操作规程1. 介绍喷雾干燥塔的概念和作用喷雾干燥塔是一种常用的干燥设备，广泛应用于化工、制药、食品等行业。

其作用是将液体物料通过喷雾器均匀喷雾到热风中，使其在瞬间蒸发，从而实现物料的快速干燥。

2. 操作前的准备工作2.1 检查设备的运行状态，包括喷雾器、热风管道、排风系统等是否正常。

2.2 清理喷雾干燥塔内的残留物，确保塔内无积存物料。

2.3 准备干燥物料，确保物料的质量和含水率符合要求。

3. 开启喷雾干燥塔3.1 打开喷雾器的进料和排料阀门，确保喷雾器内充满待干燥物料。

3.2 打开热风系统的进风阀门，调整进风温度和速度，使其适应物料的干燥要求。

3.3 等待热风系统升温至设定温度后，将进风阀门逐渐打开，使热风进入喷雾干燥塔内。

4. 控制干燥过程4.1 监测喷雾干燥塔内的温度和湿度，确保其在合适的范围内。

4.2 根据干燥物料的性质和要求，调整热风系统的温度和进风速度，以达到最佳干燥效果。

4.3 定期检查喷雾干燥塔内的物料流动情况，确保物料的均匀干燥。

5. 加料和排料操作5.1 在物料完全干燥之前，定期检查和补充待干燥物料，确保连续的干燥过程。

5.2 干燥完成后，逐步关闭热风系统的进风阀门，并停止喷雾器的进料。

5.3 打开排料阀门，将干燥物料从喷雾干燥塔中排出。

6. 喷雾干燥塔的清洁与维护6.1 干燥结束后，及时清理喷雾干燥塔内的残留物和积存物料。

6.2 定期检查和清洗喷雾器，确保其正常运行。

6.3 定期检查和清理热风管道和排风系统，确保畅通无阻。

7. 安全注意事项7.1 操作人员必须佩戴个人防护用具，包括口罩、手套、安全帽等。

7.2 遵守操作规程，严禁在运行状态下拆卸和维修设备。

7.3 发现设备异常情况或故障，应立即停止操作，并及时上报。

7.4 禁止在喷雾干燥塔附近吸烟、使用明火等引火行为。

8. 结束操作8.1 喷雾干燥塔停止运行后，关闭热风系统和喷雾器的进料阀门。

8.2 清理和整理工作现场，确保设备和周围环境的整洁。

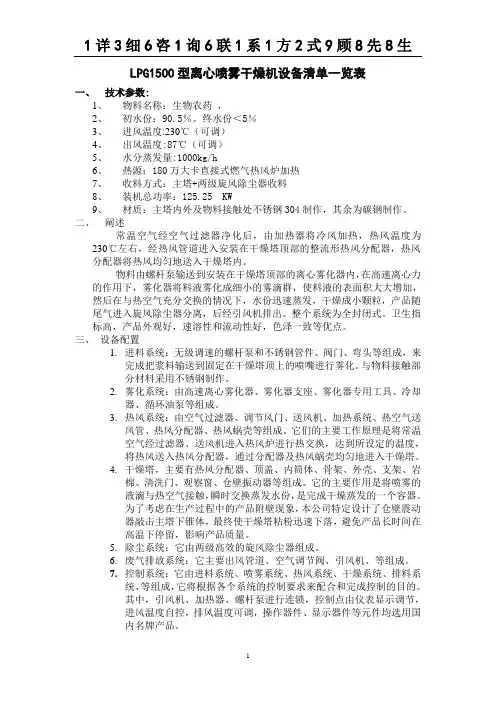

LPG1500型离心喷雾干燥机设备清单一览表一、技术参数:1、物料名称：生物农药，2、初水份：90.5％。

终水份＜5％3、进风温度:230℃（可调）4、出风温度:87℃（可调）5、水分蒸发量:1000kg/h6、热源：180万大卡直接式燃气热风炉加热7、收料方式：主塔+两级旋风除尘器收料8、装机总功率：125.25 KW9、材质：主塔内外及物料接触处不锈钢304制作，其余为碳钢制作。

二、阐述常温空气经空气过滤器净化后，由加热器将冷风加热，热风温度为230℃左右，经热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，产品随尾气进入旋风除尘器分离，后经引风机排出。

整个系统为全封闭式。

卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。

三、设备配置1.进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾化。

与物料接触部分材料采用不锈钢制作。

2.雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。

3.热风系统：由空气过滤器、调节风门、送风机、加热系统、热空气送风管、热风分配器、热风蜗壳等组成。

它们的主要工作原理是将常温空气经过滤器、送风机进入热风炉进行热交换，达到所设定的温度，将热风送入热风分配器，通过分配器及热风蜗壳均匀地进入干燥塔。

4.干燥塔，主要有热风分配器、顶盖、内筒体、骨架、外壳、支架、岩棉、清洗门、观察窗、仓壁振动器等组成。

它的主要作用是将喷雾的液滴与热空气接触，瞬时交换蒸发水份，是完成干燥蒸发的一个容器。

为了考虑在生产过程中的产品附壁现象，本公司特定设计了仓壁震动器敲击主塔下锥体，最终使干燥塔粘粉迅速下落，避免产品长时间在高温下停留，影响产品质量。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器产品介绍：喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。

最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。

因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器工作原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。

料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。

成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器性能特点：1详3细6咨1询6联1系1方2式9顾8先8生！◎干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。

◎产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。

◎生产过程简化，操作控制方便。

对于含湿量40-60％(特殊物料可达90％)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。

对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。

LPG1500喷雾干燥装置，直径7000喷雾干燥塔，蒸发水分1500喷雾干燥机器适应物料：化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。

塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。

食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。

食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。

喷雾干燥塔介绍喷雾干燥塔是一种常用的干燥设备，广泛应用于化工、食品、医药等行业。

它通过喷雾将液体物料雾化，并在热空气中进行传热和干燥，使物料迅速转化为粉末状的固体物料。

喷雾干燥塔具有干燥效率高、操作简便、生产能力大的特点，被广泛应用于固体物料的干燥过程中。

工作原理喷雾干燥塔的工作原理是将液体物料通过喷雾器雾化成微小的液滴，然后与热空气进行接触并进行传热和干燥。

在喷雾过程中，液滴与热空气之间通过对流和传导进行传热，使液滴内的水分快速蒸发，最终形成固体颗粒。

整个喷雾干燥塔由喷雾系统、干燥室、热风系统、排风系统等组成。

在喷雾系统中，液体物料经过加热后被送入喷雾器，喷雾器通过高压泵将液体物料雾化成微细液滴。

这些液滴随后进入干燥室，与热空气进行充分的接触和传热。

干燥室内的热空气由热风系统提供，热风系统使用燃气或电加热器加热空气，使其达到所需的干燥温度。

在干燥室内，液滴内的水分蒸发，形成固体颗粒。

固体颗粒通过排风系统排出干燥塔，完成整个干燥过程。

设计特点1. 高效干燥喷雾干燥塔采用喷雾雾化技术，将液体物料雾化成微细液滴，增大了表面积，加快了蒸发速度，从而实现了高效的干燥效果。

喷雾干燥塔在短时间内可以将液体物料转化为粉末状的固体物料，干燥效率高。

2. 操作简便喷雾干燥塔的操作相对简便，只需进行简单的调整和控制即可完成干燥过程。

操作人员只需控制喷雾量、进风温度等参数，就能够实现稳定的干燥效果。

3. 生产能力大喷雾干燥塔具有较大的生产能力，能够适应不同规模的生产需求。

干燥塔可以根据物料的性质和生产要求进行设计，以满足生产线的产能需要。

4. 适用范围广喷雾干燥塔适用于多种物料的干燥过程，包括化工、食品、医药、农药等行业。

它可以对液体物料进行干燥，将其转化为粉末状固体，满足不同行业的生产需求。

应用领域喷雾干燥塔在众多行业中得到了广泛的应用，以下是一些应用领域的例子：1. 化工行业喷雾干燥塔在化工行业中被广泛应用于涂料、颜料、染料等物料的干燥过程中。

喷雾干燥塔技术参数喷雾干燥塔是一种常用的干燥设备，它利用喷雾技术将液体物料雾化成微小颗粒，然后通过热风进行烘干，从而将液体迅速转化为固体颗粒。

喷雾干燥塔广泛应用于食品、制药、化工等领域，具有干燥速度快、操作简便等特点。

下面将介绍喷雾干燥塔的技术参数。

1.干燥塔的尺寸：喷雾干燥塔的尺寸通常由干燥量决定，一般采用不锈钢材质制作，可根据客户需求进行定制。

常见的尺寸为直径2-6米，高度10-50米。

2.干燥塔的工作温度：喷雾干燥塔的工作温度通常在100-300摄氏度之间。

具体的工作温度需要根据物料的性质和工艺要求进行调整。

3.干燥塔的喷霧装置：喷雾干燥塔的核心是喷雾装置，它可以将液体物料雾化成微小颗粒。

常见的喷雾装置包括喷嘴、旋转碟片等。

4.干燥塔的进料方式：喷雾干燥塔的进料方式有两种，即压力喷雾和重力喷雾。

压力喷雾通常用于粘稠物料，可以通过高压泵将物料压力喷入干燥塔；重力喷雾通常用于液态物料，通过重力将物料流入喷嘴。

5.干燥塔的热源：喷雾干燥塔的热源可以是蒸汽、热风炉或电加热器。

根据物料的要求和工艺条件选择合适的热源。

6.干燥塔的烘干效果：喷雾干燥塔的烘干效果主要取决于热风的温度、湿度和流量，以及物料的性质。

通常情况下，烘干效果可以通过调整这些参数来实现。

7.干燥塔的产品收集装置：喷雾干燥塔烘干后的产品通常通过离心风机或布袋收尘器收集。

离心风机可以将固体颗粒从气流中分离出来，而布袋收尘器则可以过滤气流中的固体颗粒。

总之，喷雾干燥塔是一种重要的干燥设备，其技术参数包括尺寸、工作温度、喷雾装置、进料方式、热源、烘干效果和产品收集装置等。

这些参数的选择需要根据物料的性质和工艺要求进行调整，并与其它设备相匹配，以实现高效干燥的目标。

Lpg-150型高速离心喷雾干燥机使用说明书中国常州市范群干燥设备有限公司江苏目录一、概述二、L pg喷雾干燥机工作原理图三、热风分配器示意图四、主要技术参数五、工作原理及特点六、离心喷雾干燥机的安装七、离心喷雾干燥机使用1.设备启动前的检查2.运行3.停车八、高速离心雾化器的维修与保养九、生产中可能再现的问题及解决方法一、概述Lpg系列高速离心喷雾干燥机，主要用于使溶液、乳液、悬浮液、糊状及中药浸膏等物料喷雾干燥成干粉。

具有速度快、效率高、工序少等优点。

对热敏性物料可保持其色味香.干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷、林产化工等领域。

二、Lpg系列喷雾干燥机工作原理图（见工艺流程图）三、热风分配器示意图( 见上图）四、主要技术参数3)设备技术参数表五、工作原理及特点空气经空气过滤器后进入加热器，加热到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为细小的雾滴，当雾滴与热空气混合接触后传热传质，水分迅速汽化.粉末或颗粒产品落到干燥塔锥底进入积料筒.少量细粉随空气流入除尘器被分离，最后夹带水分的热空气由风机排空。

本机采用并流式喷雾干燥，液滴与热风同方向流动。

虽然热风温度较高，但由于热风进入干燥室立即与雾化液滴接触,干燥室内温度急剧下降，不致使干燥物料过度受热，特别适宜热敏性物料干燥.排出产品的温度一般略低于排风温度.本机主塔锥体角度小于60度，锥体上安装有空气震击器,可以保证粉料流畅地滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。

本机组的筒身、管道及所有接触物料部件均采用SUS304的材料制作，因此能保证产品不受污染.本机组通常可用于喷干含固量40%～60％的料液,特殊物料即使含湿量高达90%，不经浓缩同样能一次干燥成粉状产品。

中药浸膏在进入雾化器前的比重以1.0--1.2为宜。

喷雾干燥塔的原理及相关特点介绍喷雾干燥塔的原理喷雾干燥塔是一种常见的干燥设备，适用于液态物料的干燥处理。

其主要原理是将液态物料雾化成微粒，与热空气在干燥塔内进行高速接触，使水分在短时间内快速蒸发，从而实现液态物料的干燥。

喷雾干燥塔基本上是由喷雾系统、干燥塔、热空气供应系统、除尘系统和控制系统等组成。

液态物料通过压力喷雾器喷雾成细小液滴，经过干燥塔内的热空气流动，水分逐渐蒸发，干燥后的物料通过排气系统被排出。

喷雾干燥塔的特点1.高效性：喷雾干燥塔采用高速干燥技术，液态物料通常只需几秒钟到几分钟的时间就可以完成干燥操作，有效提高了生产效率。

2.安全性：喷雾干燥塔的操作过程是密闭的，物料在高速旋转的情况下与热空气接触，没有氧气进入，很大程度上避免了物料在干燥过程中的氧化、发色或者爆炸等安全问题。

3.适用性广：喷雾干燥塔可以处理多种类型的液态物料，包括溶液、液态浆料、悬浮液、膏状物料等，处理物料的粘度、浓度、颜色和结晶度等都有一定的适应性。

4.环保性：喷雾干燥塔的收集系统可以对进入系统的烟尘和粉尘进行收集处理，减少了环境污染。

5.可控性强：喷雾干燥塔的操作控制系统较为完善，可以对进料量、送风温度、排气量和湿度等进行精确控制，保证了产品的品质稳定性。

6.经济性：由于干燥时间短，操作过程中没有氧气进入，从而大大降低了能耗，降低了企业的生产成本。

喷雾干燥塔的应用领域喷雾干燥塔广泛适用于医药、食品、化工、农业等领域的干燥处理。

以下是一些常见的应用领域：1.医药领域：喷雾干燥塔可以用于制备各种类型的药物微粒，如药物颗粒、微球、微胶囊等，在药物颗粒制备和制药过程中发挥了不可替代的作用。

2.食品领域：喷雾干燥塔可以用于制备各种类型的食品添加剂，如香精、蛋白质粉末、咖啡、芒果粉等，保证了食品质量的稳定性。

3.化工领域：喷雾干燥塔可以用于制备化工产品，如维生素C、洗涤剂、洗发水等，促进了化工产品的研发和推广。

4.农业领域：喷雾干燥塔可以用于制备农业化肥和化学药品，如杀虫剂、肥料等，提高了农业产品的产量和质量。

一、LPG150聚合物离心喷雾干燥机，聚合物烘干设备,聚合物LPG300喷雾干燥塔主要技术参数1.1干燥机型号①LPG-150②LPG-3001.2干燥物料名称：聚合物1.3蒸发水分：140Kg/h280Kg/h1.4成品产量：75 Kg/h 150Kg/h1.5浆料含固量：35％35％1.6出料方式：旋风除尘器1.7除尘方式：布袋除尘器1.8加热方式：天然气直接加热1.9进口温度：260℃1.10出口温度：90℃1.11机械总功率：34Kw13Kw1.12天然气耗量：约23Nm³/h约45Nm³/h1.14雾化形式：机械传动、高速离心雾化1.15设备占地面积：9×7×9.5米（长×宽×高）11×10×11米（长×宽×高）二、水、电、气、天然气等供给的条件2.1供水条件：由工厂供水系统向喷雾干燥工段供应清洗用工业水。

2.2供电条件：由工厂高压配电室用电缆向喷雾干燥工段喷雾干燥设备电器控制柜供电：总功率：27Kw。

2.3供热条件：由工厂供热系统向喷雾干燥工段供应天然气，热值≥8400 Kcal/ Nm³。

2.4供压缩空气条件：由工厂供压缩空气系统向喷雾干燥工段供应经过汽水分离的压缩空气，流量0.2m3/min，压力0.4～0.6MPa。

2.5工段内照明：由工厂照明电路统一安排解决。

三、LPG150聚合物离心喷雾干燥机，聚合物烘干设备,聚合物LPG300喷雾干燥塔干燥设备流程图四、主要部件详细说明4.1加热系统（天然气直接加热） 1套炉膛采用310S耐高温不锈钢板制作，与热风接触部分采用304制作，保温硅酸铝，其余Q235制作。

燃烧器采用意大利进口产品。

送风机、冷却风机材质Q235，配空气过滤器2套。

①LPG-150型燃烧器型号：RS28，功率：0. 37Kw；送风机型号：4-72-3.2A，2.2Kw；冷却风机材质：Q235，型号：DF-7，0.75Kw。

发酵液喷雾方案
一、初始设计条件
干燥物料：发酵液（类比玉米浆）
固含量：～65%
产品含水量：≤8% 设计取：8%
产量：1000kg/h
水分蒸发量：440kg/h
料液处理量：1500kg/h
进风温度：t1=～150o C
排风温度：t2=90℃
出料温度：≤80℃
热源方式：直接加热式高温燃煤热风炉，选用80万大卡/小时热风炉干燥方式：高速离心喷雾干燥机
产品收集方式：离心塔出料+旋风分离器出料
二、设备清单及分项报价：
1、热风炉部分：
说明：1）、燃烧炉采用链条炉排，自动化程度高，燃烧效率高。

2、喷雾干燥部分：
说明：上表中SS表示不锈钢304，CS表示低碳钢Q235A。

该系统与物料接触部分为不锈钢304。

氧化铝干燥设备LPG-150型/套高速离心喷雾干燥机技术说明一、LPG-150型离心喷雾装置及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：1、物料名称氧化铝2、水分蒸发量≥100㎏/h3、产品初含水量 50％4、产品终含水量≤3％5、热风进口温度 220－280℃6、热风出口温度 90-150℃7、热源介质燃气热风炉加热8、采用高速离心式喷雾干燥B、喷雾干燥系统及附属设备主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ2.85m*7.8m（2）装机传动功率 17.55kw，不含电加热功率（3）加热方式燃气热风炉加热型号为JRQ-20,输出热量20万大卡的耗天然气量为32m3左右,材料内胆不锈钢、外包碳钢制造（4）进口温度 220-280℃（5）出口温度 90℃-150℃，（6）控制方式主要控制元件采用国内知名品牌（7）气锤压缩空气 0.2m3 /min左右（压力0.2MPa左右）（8）收料方式采用布袋除尘器收料，确保无污染排放（9）水分蒸发量≥100kg/h（10）造粒粒度25-100um可调（10）材质：主塔内外及物料接触为不锈钢304制作，其余为碳钢制作。

C、阐述常温空气经空气过滤器净化后，进入换热器中换热，从换热器中出来的热风温度为280℃，送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。

整个系统为全封闭式。

卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。

二、干燥机的特点1、干燥速度迅速。

料液经离心喷雾后，表面积大大增加，在高温气流中瞬间就可蒸发95~98％水份,完成干燥时间仅需几秒钟。

2、采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高、但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此适宜於热敏性物料干燥。

重磅推荐LPG150型高速离心喷雾干燥机，150型喷雾干燥塔，我公司深知质量是企业生存之根本，提高生产效率、开发新产品、学习西方制造技术、是常干人一贯的追求！而信誉是企业立足之根本，提高产品品质、提供优质服务、让客户满意，是我们的目标！公司始终坚持以“优质的产品，良好的信誉”和“精准的售后服务”为宗旨，抱着为用户彻底负责的态度实行严格选型、认真规划、详实报价的营销策略，并通过与用户共同论证，反复试料，仔细核算的积极措施，为用户提供最满意的服务。

在各行业的市场份额不断攀升。

我公司具有粉状、块状、条状、颗粒状、滤饼状、溶液、膏糊状等物料干燥的各种设备，可帮助用户对各种物料进行干燥实验选型，以便选用低投入、低能耗的干燥、除尘设备并对外输出优化的干燥技术。

LPG150型高速离心喷雾干燥机设计方案一、LPG150型高速离心喷雾干燥机，150型喷雾干燥塔设计参数：喷雾主塔外形尺寸：直径X总高度φ2.85m*7.5 m空气加热方式：电加热设备占地面积：（长×宽×高）m 7.0×5.0×8.0进风温度：160-200℃可调出风温度：80-90℃可调出料方式：采用冷却除湿后气力输送集中收集控制方式：任意设定自动控制进风温度，变频调节进料泵、雾化器转速。

设备材质：主塔内外及物料接触处不锈钢304制作，其余为碳钢制作设备主塔及旋风装有快开清洗门，部分连接管道采用快开连接形式，装拆方便，便于清洗，法兰为碳钢制作。

二、LPG150型高速离心喷雾干燥机，150型喷雾干燥塔设备流程阐述浆料从储料槽中由螺杆泵打入高速离心雾化器中，在干燥塔内被高速雾化成雾群，雾化器由电动机驱动，通过齿轮增速，雾化盘的最高转速达16000转/分。

螺杆泵采用变频调速调节输出转速，以保证进料稳定和有效控制工艺温度。

常温空气经过初效过滤器后，由送风机送入加热器进行热交换，达到进风温度160℃。

热空气通过安装在干燥塔顶部的对数螺旋形热风分配器均匀地进入干燥塔，与雾群接触后，使水份迅速蒸发而干燥成为产品，产品通过塔底部收集，尾气进入旋风分离器，为达到环保排放要求，引风机后面加水膜喷淋除尘器后尾气排入大气，达到排放要求。

LPG150型植物油脂离心喷雾干燥塔技术说明一.技术规格1. 综述T:136干燥1611煅烧29制粒881．1 项目名称：离心喷雾干燥1．2 装置名称：LPG150型离心喷雾干燥塔系统1．3 规模要求：1．3．1 设备材质要求：物料接触部分为304不锈钢材质；其余为碳钢制作。

1．3．2干燥设备形式：离心式喷雾干燥塔；1．3．3处理量要求：190kg/h；1．3．4排放要求：尾气排放达国标（含尘量≤50mg/m3标干空气）；1．4 主要技术参数：1．4．1 干燥物料参数：1．4．1．1物料名称：；植物油脂1．4．1．2原料含固量：50％；1．4．1．3成品终水分：5％；1．4．1．4液体处理量：190kg/h；1．4．2 工艺条件：1．4．2．1料液雾化方式：离心式；1．4．2．2雾滴与热风接触方式：并流式；1．4．2．3加热方式：蒸汽加电加热补偿；1．4．2．4热风进风温度：180℃左右；1．4．2．5排风温度：80℃左右1．4．2．6收料方式：气力输送收料；1．4．3 设计条件：1．4．3．1大气压力：760mmHg；1．4．3．2环境年平均温度：15℃；1．4．3．3外界空气相对湿度：60％；1．4．3．4湿含量：8.6g 水/kg 干空气；1．4．3．5电源：三相四线380V 50Hz；二.设备配套技术数据及供货范围（一）、参数：（二）.离心喷雾干燥塔设备配套技术数据：1．干燥塔：1.1主塔内径：ф3300mm，外径ф3450mm，主塔总高度7900mm；塔体直段3300mm,主塔内壁及锥体材质SUS304，内壁厚2.5mm；塔底锥体角度53度；保温外壁为1mm彩钢板；塔内焊缝打磨抛光处理，塔外及管道保温外壁满焊打磨亚光处理；干燥塔筒体与钢构加强圈承载，承载圈厚15-20㎜，材质Q235，塔体加强筋为A3钢，材质Q235；1.2保温：上体进风部位保温材料为硅酸铝，保温层厚度：75mm，干燥塔直体部位保温材料为硅酸铝，保温层厚度：75mm；所有保温层内含骨架加强。

喷雾干燥器(塔)类别：TC1P系列TC1P 系列喷雾干燥器 (塔)该系列喷雾干燥器采用泥浆雾化干燥法制备压力成型用的坯粉料，是建筑陶瓷、日用陶瓷和电瓷工业的理想设备，同时也可用于使用高岭土等原料的其它行业的干燥制粉。

选择型号查询TC1P6000型TC1P3200型TC1P2000型TC1P1000型TC1P300型TC1P8000型TC1P4000型TC1P2500型TC1P1500型TC1P500型TC1P100型TC1P 系列喷雾干燥器外观图TC1P 系列喷雾干燥器工艺流程图泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：6.8×106 kcal/h燃耗(柴油)：700 kg/h装机容量：258.3 kW最大安装高度：26000 mm设备总重：128 t 泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：5.1×106 kcal/h燃耗(柴油)：510 kg/h装机容量：201.5 kW最大安装高度：22132 mm设备总重：89 t [返页首]型号：TC1P4000型喷雾干燥器水蒸发量：4000 kg/h干粉产量：≥14670 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：23～24只热风炉工作温度：1100℃左右，1200℃以下。

塔进风温度：450～500℃塔排风温度：85～95℃塔内负压：-200～-300 Pa泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：3.4×106 kcal/h燃耗(柴油)：350 kg/h装机容量：153.75 kW最大安装高度：20158 mm设备总重：67t [返型号：TC1P3200型喷雾干燥器水蒸发量：3200 kg/h干粉产量：≥7825 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：18～21只热风炉工作温度：1100℃左右，1200℃以下。

LPG-150型喷雾干燥机组详细说明配置一、喷雾干燥机装置技术方案说明A、设计依据：（a）进口温度180-250℃（根据物料特性调节）（b）出口温度85℃-110℃（根据物料特性调节）（c）加热方式180m2蒸汽加热器+99kw电加热补偿（d）收料方式一级主塔下料+二级旋风分离器+ 水膜除尘合计收料B、喷雾干燥系统生产能力及主要技术参数：（a）最大水份蒸发量150kg/h（b）收料率99.8%（c）装机功率134.1KW（d）蒸汽耗量360~400kg/h（180m2）（e）压缩空气耗量0.5m3/min(压力0.6-0.7Mpa去油去水)（f）清水耗量100kg/次开机(不含清洗用水)C、干燥系统工艺流程：给料泵高速离心雾化器热风蜗壳热风分配器干燥塔蒸汽加热器电加热旋风分离器出料中效过滤器旋风分离器出料水膜除尘器回收料风量调节阀引风风机废气排放-----------------为用户自备。

D、设备供货详细说明：本工艺流程是由五大部分组成：供料系统、加热系统、干燥塔系统、收料系统、电控系统。

（a）、供料系统：供料泵是采用螺杆泵（杭州泵厂）电磁调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。

雾化器通过二级电机传动，二级齿轮增速，雾化盘线速度＞120米/秒，雾化盘务垂直叶片，矩形通道进料。

它能迅速地把料浆连续不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气形成良好的热交换，使水份瞬间蒸发汽化由引风风机抽出排空。

（b）、加热系统：通过加热器进入塔内的干燥用空气是经过空气过滤的洁净空气。

初效过滤器是无纺布，主要防止飞虫类进入塔内。

中效过滤器滤料由无纺布袋式制成，过滤精度≤5微米，初效空气过滤的阻力≤15mmH2O，主要过滤空气中一般粉尘，以防污染产品。

加热过程采用180m2蒸汽加热器加上99kw电加热器补偿来完成升温过程，以足够的热量满足整个系统的热量要求。

（c）干燥室：干燥室是由热风蜗壳、热风分配器、空气分散器、内塔体、塔体骨架、外塔体、出料管道、保温材料、观察清洗门、灯孔等组成。

喷雾干燥器(塔)类别：TC1P系列TC1P 系列喷雾干燥器 (塔)该系列喷雾干燥器采用泥浆雾化干燥法制备压力成型用的坯粉料，是建筑陶瓷、日用陶瓷和电瓷工业的理想设备，同时也可用于使用高岭土等原料的其它行业的干燥制粉。

选择型号查询TC1P6000型TC1P3200型TC1P2000型TC1P1000型TC1P300型TC1P8000型TC1P4000型TC1P2500型TC1P1500型TC1P500型TC1P100型TC1P 系列喷雾干燥器外观图TC1P 系列喷雾干燥器工艺流程图泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：6.8×106 kcal/h燃耗(柴油)：700 kg/h装机容量：258.3 kW最大安装高度：26000 mm设备总重：128 t 泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：5.1×106 kcal/h燃耗(柴油)：510 kg/h装机容量：201.5 kW最大安装高度：22132 mm设备总重：89 t [返页首]型号：TC1P4000型喷雾干燥器水蒸发量：4000 kg/h干粉产量：≥14670 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：23～24只热风炉工作温度：1100℃左右，1200℃以下。

塔进风温度：450～500℃塔排风温度：85～95℃塔内负压：-200～-300 Pa泥浆喷雾压力：1.5～1.8 MPa燃料种类：重油、渣油、柴油、煤气、天然气、液化气、块煤、煤粉、水煤浆。

热功率：3.4×106 kcal/h燃耗(柴油)：350 kg/h装机容量：153.75 kW最大安装高度：20158 mm设备总重：67t [返型号：TC1P3200型喷雾干燥器水蒸发量：3200 kg/h干粉产量：≥7825 kg/h产量条件：泥浆含水率34%干粉含水率7%工作喷嘴：18～21只热风炉工作温度：1100℃左右，1200℃以下。
