延长测井电缆使用寿命的方法

石油测井仪器的使用及养护方法分析摘要：近年来，我国对石油资源的需求不断增加，石油测井仪器的应用越来越广泛。

对于石油开采来说，所采用的石油测井仪器具有关键作用，不单单能够减小开采所需成本，更能够提高开采的效率，进而满足市场对石油能源的需求，本文以石油勘探的有关理论作为基础，详细阐述和说明了在石油勘查过程中怎样提高石油测井仪器的利用合理度和怎样有效的维修和保护测井仪器，从而为我国的石油勘查人员利用测井仪器提供有效的经验和建议。

关键词：石油；测井仪器；使用；养护；方法引言当前石油工程中仍然采用传统的测井方法，由于井内结构逐渐复杂，并且条件十分恶劣，使得传统测井方法在实际应用过程中出现了测量误差大、测量过程易受周围条件因素影响、需要依靠人工操作内容较多等问题，对于石油工程的开展而言十分不利。

本篇论文阐述了石油测井仪器的运用以及保养措施，期望可以给石油勘察工作的长久平稳发展奠定扎实的设施基础。

1测井技术的定义就我国的石油公司而言，为了在市场竞争中获得优势地位并接近国际化水平，需要学习先进石油生产国的各种石油开采技术、工艺和建设管理模式，以便吸取宝贵的经验教训，充分弥补本国公司的不足。

外国石油高度集中的公司拥有计算机设备技术，其石油开采技术也一直是对工作人员进行职业培训，而且在碳氢化合物开采过程中，探索最合理的科学技术。

因此，这种范围更广的技术，无论是技术方面的技术，还是其他方面的技术，都可以有丰富准确的定义。

我国石油公司对测井技术的理解更为客观，并且是从字面上加以分析。

与石油勘探仪器和计算机辅助设备有关的石油技术人员的石油公司，在扩展测井电缆时，应将其电缆交付使用，并与地面的仪器仪表进行连接，在井筒的位置也改变了测量工具，在这个时候，一台地面电量测量仪可以代表从数据的形式向这种勘探的转变，作为一个参数，将图表中的相关技术参数结合起来，更直观和部门性地显示出来，形成一个曲线图，明确显示该矿区的油气存储量。

2石油测井仪器的运用方式2.1液压推靠仪器的使用这种设备在进行石油勘探与开发工作时，会经常使用。

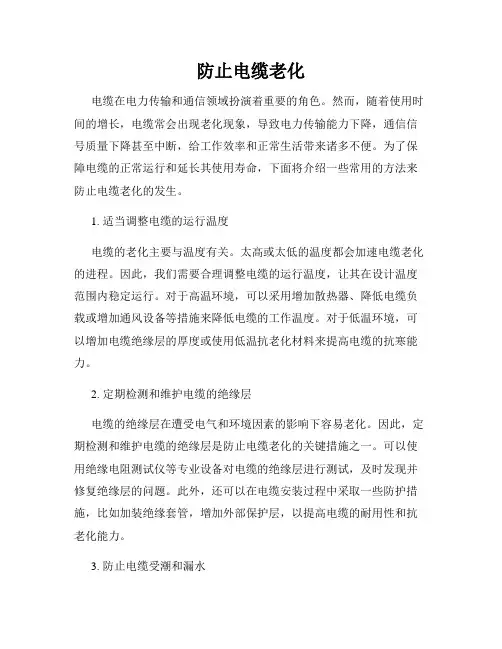

防止电缆老化电缆在电力传输和通信领域扮演着重要的角色。

然而，随着使用时间的增长，电缆常会出现老化现象，导致电力传输能力下降，通信信号质量下降甚至中断，给工作效率和正常生活带来诸多不便。

为了保障电缆的正常运行和延长其使用寿命，下面将介绍一些常用的方法来防止电缆老化的发生。

1. 适当调整电缆的运行温度电缆的老化主要与温度有关。

太高或太低的温度都会加速电缆老化的进程。

因此，我们需要合理调整电缆的运行温度，让其在设计温度范围内稳定运行。

对于高温环境，可以采用增加散热器、降低电缆负载或增加通风设备等措施来降低电缆的工作温度。

对于低温环境，可以增加电缆绝缘层的厚度或使用低温抗老化材料来提高电缆的抗寒能力。

2. 定期检测和维护电缆的绝缘层电缆的绝缘层在遭受电气和环境因素的影响下容易老化。

因此，定期检测和维护电缆的绝缘层是防止电缆老化的关键措施之一。

可以使用绝缘电阻测试仪等专业设备对电缆的绝缘层进行测试，及时发现并修复绝缘层的问题。

此外，还可以在电缆安装过程中采取一些防护措施，比如加装绝缘套管，增加外部保护层，以提高电缆的耐用性和抗老化能力。

3. 防止电缆受潮和漏水潮湿的环境会加速电缆的老化进程，甚至导致短路和故障。

因此，要注意防止电缆受潮和漏水的情况发生。

在安装电缆时，要选择合适的密封材料，确保电缆的密封性能。

同时，要保持周围环境的干燥，定期检查和清理电缆周围的水源，及时排除漏水或积水问题。

对于埋地电缆，可以使用防水套管和防水涂料等措施来增强其防水性能。

4. 正确使用和维护电缆电缆的使用和维护也对其老化程度起到重要影响。

首先，要正确选择电缆规格和型号，确保其能够满足实际需求。

其次，在使用过程中要避免过载和过电压的情况发生，保持电缆的工作在正常范围内。

另外，定期进行检查和维护工作，包括清洁电缆表面、检查连接器和接线端子的紧固情况，及时修复和更换损坏的零部件，可有效延长电缆的使用寿命并降低老化的风险。

5. 提供良好的工作环境和保护设施电缆的工作环境也会对其老化产生影响。

测井电缆综合受力分析与防范措施测井电缆是在油田开发过程中进行地层测井的重要工具。

由于在测井过程中需要将测井工具下放到井底，所以测井电缆需要承受较大的受力。

在测井电缆的使用过程中，会产生各种不同的受力情况，包括自重受力、张力受力、弯曲受力等。

这些受力情况可能会导致电缆断裂或者损坏，进而影响测井的正常工作。

对测井电缆的综合受力进行分析，并采取相应的防范措施，对于确保测井工作的顺利进行具有重要意义。

针对测井电缆的自重受力问题，可以采取以下防范措施：1. 选择合适的电缆材料和规格，以减轻电缆自重。

可以选择轻量化的材料，例如高强度合金材料等。

2. 合理设计和布设电缆，以降低自重受力。

可以采用合理的布线方式，减少电缆的曲线和折叠长度，避免电缆的过度拉伸和扭曲。

1. 设置合理的电缆张力控制装置。

可以根据电缆的规格和使用情况，设置张力控制装置，实时监测电缆的张力并进行调整，以保持电缆的稳定状态。

2. 定期对电缆进行检查和维护。

定期对电缆进行检查，及时发现并处理电缆的张力问题，避免张力过大或过小对电缆产生负面影响。

1. 控制电缆的弯曲半径。

根据电缆的规格和使用要求，合理控制电缆的弯曲半径，避免电缆出现过度弯曲的情况。

2. 采用柔软和耐压的电缆材料。

选择柔软度较高的电缆材料，使得电缆在弯曲时更加灵活，降低电缆的弯曲受力。

对测井电缆的综合受力进行分析，并采取相应的防范措施，是确保测井工作正常进行的重要措施。

通过合理选择材料和规格、合理设计布设电缆、设置张力控制装置等，可以减轻电缆的自重、张力和弯曲受力，延长电缆的使用寿命，提高测井工作的安全性和效率。

测井电缆综合受力分析与防范措施测井电缆作为油气勘探中的重要工具之一，在井下传输数据和供电，起着至关重要的作用。

然而，由于地质条件的复杂性和井下环境的恶劣性，测井电缆受到的力和应力常常超过了其设计范围，容易出现断裂和损坏。

因此，对测井电缆的受力情况进行综合分析，并采取一定的防范措施，可以减少测井电缆的损坏，提高其使用寿命，保证油气勘探的顺利进行。

一、测井电缆受力情况分析测井电缆在井下受到的力和应力主要来自以下方面：1. 悬挂重力测井电缆在井下被吊挂着运输和使用，重力会直接作用于电缆上，会产生相应的张力和应力。

2. 拉曳力在井下进行井筒清洁、水泥固井、钻头钻进等作业时，液压缸、绳索、电缆钳等装置需要拉动测井电缆，从而产生拉曳力，对电缆造成影响。

3. 转向力测井电缆在钻孔中下降或爬升时，由于曲率半径不断变化，水平的测井电缆会转向产生转向力，轴向受力也会变化。

在井下对测井电缆进行拉伸、弯曲等操作，也会导致电缆受到拉伸力，应力超限时，会引起损坏。

为了研究测井电缆在井下的受力情况，可以采用以下方法进行分析：1. 理论计算法通过分析测井电缆受力情况所需知道的参数，如重力、长度、弯曲半径、张力等，可以采用理论公式进行计算，从而得到其受力情况。

2. 数值模拟法利用计算机软件建立模型，通过给定初始参数，模拟测井电缆在井下的运动轨迹，计算各个节点的受力情况，可以精确地分析测井电缆的受力。

3. 实验测量法在实验室里构建仿真模型进行实验测量，可以得到测井电缆在模拟井下环境下受到的力和应力情况。

为了减少测井电缆的损坏，需要采取一定的防范措施，如下所述：1. 保养维护定期对测井电缆进行保养维护，检查是否有损坏或磨损，及时更换或修补，确保电缆的正常使用寿命。

2. 加强培训加强工作人员的培训教育，提高其对测井电缆使用注意事项及操作规程的理解和遵守度，减少人为损害。

3. 采用新技术采用新技术增强测井电缆的强度和耐用性，如采用钢丝绳等材质代替传统的尼龙绳，可以有效地提高电缆的使用寿命。

测井电缆综合受力分析与防范措施
测井电缆是石油勘探中用于测量地下油气井属性的重要工具，承担着传输能量和数据的任务。

在测井操作中，电缆需要承受各种受力，包括张力、弯曲力和拉拔力等。

对测井电缆的综合受力分析和防范措施的研究，对于保证电缆的稳定工作和延长使用寿命具有重要意义。

对于测井电缆的张力分析，由于井深和井壁摩擦等因素的影响，电缆在井下会受到拉力的作用。

为了确保电缆的安全运行，需要根据井深、井壁摩擦系数和电缆的抗拉能力等因素，合理确定电缆的张力范围。

在设计电缆绳索时，可采用合适的缆绳型式和规格，提高电缆的抗拉能力。

对于测井电缆的弯曲力分析，电缆在油井中常常需要通过弯曲的井段。

弯曲力会对电缆的外皮、绝缘层和导体造成损伤，甚至导致电缆断裂。

需要合理选择电缆的弯曲半径，并且在井下操作时，避免电缆出现过大的弯曲。

可以在电缆的外部增加护套来提供一定的保护，减小电缆的弯曲损伤。

还有，对于测井电缆的拉拔力分析，电缆在井下操作过程中，可能会受到拉拔力的作用，造成电缆的过度拉伸。

拉拔力过大会导致电缆断裂，影响测井工作的正常进行。

在井下操作时，需要合理安排拉拔力的大小，并采取相应的措施，如使用合适的电缆夹具、减小拉拔速度等，避免对电缆施加过大的拉拔力。

测井电缆的综合受力分析与防范措施对于保证电缆的安全运行和延长使用寿命非常重要。

通过合理分析电缆的张力、弯曲力和拉拔力等受力情况，可以确定合适的受力范围和措施，并在实际操作中加以落实。

还需要加强对电缆使用过程中的监测和维护，及时发现和解决潜在问题，提高电缆的可靠性和安全性。

测井电缆综合受力分析与防范措施引言测井是石油勘探工作中非常重要的环节之一。

测井电缆作为测井的关键组成部分，具有很高的技术要求。

其传输能力、耐久性、抗干扰性都需要在恶劣的环境中得到充分体现，才能保证测井的精度与可靠性。

如何保证测井电缆的使用寿命，减少突然故障的发生，对于保证测井的顺利进行具有非常重要的意义。

本文将着重介绍测井电缆的综合受力分析和防范措施。

测井电缆是穿越井深的关键组成部分，需要承受井深、井温、扭曲、张力等多种力的作用。

其中，井深和井温是测井电缆所面临的最主要的受力情况。

1. 井深的影响井深是指测井电缆的穿越深度。

由于罗的定理在物理学中是永恒的真理，其内容主要是：物体在三维空间中受到的合力等于所有力在三个方向上的分量的代数和。

因此，测井电缆在井深方向所受的力主要包括重力和伸长力两种。

重力作用与电缆的垂直高度成正比，伸长力则与电缆的弹性模量有关。

当电缆在弯曲情况下，伸长力也会影响测井电缆的长短。

井温是指测井电缆穿越井深后所受到的高温影响。

加热使测井电缆变形，当使热处于温度保持不变的时间越长，变形就越严重。

当电缆因加热而变形时，其几何形状发生变化，导致电缆失去原本的特性，从而导致精确测量的无法进行。

3. 防范措施为了保证测井电缆的长期使用，应加强对井深和井温的控制和调节。

采取以下措施:1) 井深控制：通过降低井深，减小重力的作用，从而减小电缆所受到的伸长力。

同时，使用高强度材料制造电缆，提高电缆的抗拉强度，来抵御伸长力的作用。

2) 井温控制：采用特殊材料制造电缆，提高电缆本身的温度承受能力。

另外，要对井深内的温度进行实时监测，及时调控电缆工作状态，缓解电缆因受高温影响而发生变形的情况。

为了保证测井电缆的可靠性和使用寿命，必须采取一系列有效的防范措施。

具体措施如下：1. 加强材料基础建设测井电缆的长期可靠使用离不开复合材料的支撑，因此必须加强对复合材料的基础建设。

首先，要加强对新型高强复合材料的研究，不断推陈出新；其次，增加各种性能材料的应用研究，提高测井电缆的抗剪切、振动、摩擦和热扩散能力。

测井电缆结构及常见问题解决办法作者：陶金秋来源：《中国科技博览》2019年第07期[摘要]通过对测井电缆结构、影响使用寿命的因素进行分析，从运输存放、正确安装、使用前需进行电缆破劲、在使用中注意控制起下速度、日常清洁润滑、定期对电缆进行维护保养和及时正确地维修等方面着手，以确保维持铠装层正常状态，减少层间摩擦力，不扭曲，缆芯通断良好，从而延长电缆的使用寿命。

本文还举出测井电缆在现场使用中会遇到各种问题，然后从施工中常见问题出发分析问题产生原因从而得出解决办法以及相应的应用效果。

[关键词]测井电缆结构使用寿命维护保养中图分类号：TP29-A2 文献标识码：A 文章编号：1009-914X（2019）07-0304-011、测井电缆的结构1.1 测井电缆主要由铠装层及缆芯两部分组成。

铠装层分内层及外层钢丝，铠装钢丝内层为右旋绕，外层为左旋绕，这种方式可以增强电缆的抗扭能力。

1.2 编织层采用加有高温半导体材料的胶带，起到屏蔽和保护缆芯作用。

1.3 绝缘层采用电气性能和机械性能较好的聚丙烯、太氟隆等材料。

保证缆芯绝缘又增加缆芯的抗拉强度。

1.4 电缆导电缆芯采用多股优质铜丝绕制而成。

2、测井电缆使用中常见问题2.1射孔小队在深井施工时由于底层电缆不经常使用存在扭矩，电缆下井后发生打结的现象。

2.2射孔电缆在长期使用过程中经常出现断芯现象。

2.3射孔小队每年施工井数较多外铠破坏严重经常出现断丝现象。

2.4射孔电缆在日常使用过程中经常出现绝缘破坏的现象。

3、现场使用测井电缆出现问题的原因3.1 客观因素3.1.1 受生产制造工艺影响3.1.1.1在制造过程中电缆两端必须固定，造成扭矩无法达到平衡，这是造成电缆打扭的一个重要原因。

3.1.1.2铠装钢丝预热定型达不到要求，造成钢丝缠绕不整齐，增大了电缆的扭力。

3.1.1.3电缆缆芯缠绕不均匀，松紧不一，在使用中容易造成电缆断芯。

3.1.2 电缆本身质量问题3.1.2.1铠装钢丝的强度及防腐能力较差；或钢丝中间有接头等原因造成外铠断丝。

延长5.6mm 测井电缆使用寿命的方法探讨X张文杰,赵玉宛,杨　涛(中原油田地球物理测井公司,河南濮阳　457001) 摘　要:通过对影响5.6mm 测井电缆使用寿命的因素进行分析,从电缆配套工具使用、施工井内流体性质、电缆起下速度及遇阻遇卡处理、日常维护四方面着手,以确保维持电缆铠装层状态正常,缆芯通断良好,从而延长电缆的使用寿命。

关键词:测井电缆;保养;使用寿命 中图分类号:T E 357 文献标识码:A 文章编号:1006—7981(2012)09—0037—02 测井的目的是为了探测井下各种参数。

电缆在输送仪器下井、传送地面控制系统与井下仪器之间信号、获取井下深度位置的过程中有着重要作用。

在开发测井施工过程中,吸水剖面施工、固井质量施工、措施井施工时井内流体对电缆腐蚀较大;产出剖面施工,特别是在“油管—套管”环形空间内施工过程中经常发生仪器被卡情况,在运用最大上提张力活动解卡时,很容易对电缆造成损伤。

由于对电缆的正确使用方法缺乏了解,使用不规范,经常出现电缆铠装层断线、缆芯绝缘破坏等现象,使测井电缆的寿命大大降低,甚至出现仪器落井事故,给企业造成严重经济损失。

本文从5.6mm 测井电缆施工过程中的影响因素入手,分别从电缆配套工具使用、降低施工井内流体腐蚀、控制电缆起下速度及遇阻遇卡处理、日常维护等方面进行综合分析,并结合使用维护方面的现场施工经验,提出如何正确保养5.6mm 测井电缆,以延长其使用寿命。

1　电缆配套工具的使用测井施工过程中,与电缆配套使用的马笼头、溢流管和滑轮出现磨损、锈蚀时,都会对电缆铠装层造成损坏,导致电缆使用寿命缩短。

张力系统的准确度与注脂系统的密封、润滑作用同样对电缆使用寿命有着重大影响。

新电缆由于拉断力较大,在选择马笼头时应选择“和尚头”式马笼头,在铠装层30根钢丝(内层12根,外层18根)中选择合适数量的钢丝穿过“和尚头”,使马笼头弱点符合:F 弱点=F 拉断×50%×75%的经验公式(对于5.6mm 测井电缆,通常为1.1t 左右),待电缆使用一段时间后,根据电缆锈蚀情况可选择性使用“锥套”式马笼头,从而达到保护电缆、延长电缆使用寿命的目的。
