脚手架尺寸构造要求

脚手架搭设要求及规范在建筑施工中，脚手架是一种至关重要的临时结构，为施工人员提供了安全的作业平台和便捷的通道。

然而，要确保脚手架的安全可靠，就必须严格遵循一系列的搭设要求和规范。

接下来，让我们详细了解一下脚手架搭设的相关知识。

一、脚手架材料的选择1、钢管脚手架所使用的钢管应符合国家标准，通常选用外径为 48mm，壁厚为 35mm 的焊接钢管。

钢管表面应光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。

2、扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准的规定。

扣件在使用前应进行质量检查，有裂缝、变形或螺栓出现滑丝的扣件严禁使用。

3、脚手板脚手板可以采用钢、木、竹材料制作。

钢脚手板的材质应符合国家标准，其表面应平整，不得有裂纹、开焊、硬弯等缺陷。

木脚手板应采用杉木或松木制作，厚度不应小于 50mm，宽度不宜小于 200mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。

竹脚手板应采用毛竹或楠竹制作，拼接螺栓间距不应大于600mm，螺栓孔径与螺栓应紧密配合。

二、脚手架的基础脚手架的基础必须坚实可靠，能够承受脚手架的自重和施工荷载。

在搭设脚手架前，应先对基础进行平整、夯实，并做好排水措施。

对于土质松软的基础，应采取加固措施，如铺设垫板、浇筑混凝土基础等。

三、脚手架的搭设高度和间距1、搭设高度脚手架的搭设高度应根据施工需要和建筑物的高度进行确定，但不得超过规范规定的最大允许高度。

一般来说，单排脚手架的搭设高度不应超过 24m，双排脚手架的搭设高度不应超过 50m。

当需要搭设超过规定高度的脚手架时，应采取分段搭设、分段卸荷等措施，并进行专门的设计和计算。

2、间距脚手架立杆的间距应根据荷载、架体高度、立杆承受能力等因素进行确定。

一般来说，立杆的纵距不应大于 2m，横距不应大于 15m。

横杆的步距不应大于 18m。

四、脚手架的构造要求1、立杆立杆应垂直立于基础之上，底部应设置底座或垫板。

一、总说明本文总结了包括外脚手架、里脚手架、满堂脚手架、电梯井架等，适用于建筑、装饰工程中的脚手架工程。

脚手架搭设、拆除及所用构件，必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》要求。

二、落地式外脚手架1、架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等；脚手架基础应釆取有组织排水，四周设置排水沟。

构造说明：1）立杆下部150mm 处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。

2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm2、杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm,不得有空隙和探头板、飞跳板;操作面外侧应设一道护身栏杆和一道20cm 高的挡脚板；内立杆与建筑物距离大于150mm 时必须进行封闭;脚手架施工层操作面下方净空距离超过时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。

构造说明：1)架体阴阳转角处应设置4 根立杆，大横杆应连通封闭。

2) 内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。

3) 立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。

4)剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。

3、剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件，剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。

构造说明：1)每道剪刀撑应跨越5-7 根立杆，与地面夹角为45 -60°，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。

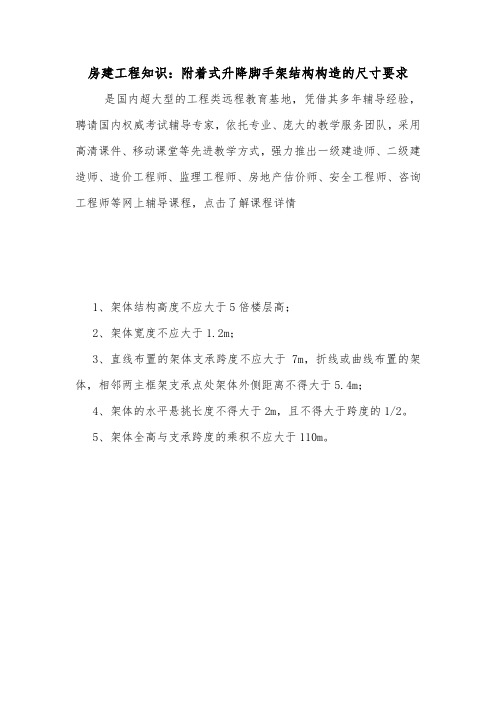

房建工程知识：附着式升降脚手架结构构造的尺寸要求是国内超大型的工程类远程教育基地，凭借其多年辅导经验，聘请国内权威考试辅导专家，依托专业、庞大的教学服务团队，采用高清课件、移动课堂等先进教学方式，强力推出一级建造师、二级建造师、造价工程师、监理工程师、房地产估价师、安全工程师、咨询工程师等网上辅导课程，点击了解课程详情
1、架体结构高度不应大于5倍楼层高；
2、架体宽度不应大于1.2m；
3、直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；
4、架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2。

5、架体全高与支承跨度的乘积不应大于110m。

脚手外架的形式、特点和构造要求1立杆：横距1.0米，纵距1.5米，里立杆距外墙距离为300mm（距离计算按杆件中心进行计算，并铺设一块竹脚手板）。

首层立杆的接头在同一的平面内,并靠近二楼的楼面（首层的脚手架很快拆除，此种做法可以使以后的挑架外形整齐）。

以上的立杆的接头，相临杆要错开，并布置于不同的步距内，接头距大横杆小于0.4米。

立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。

立杆的垂直偏差不大于架高的1/300，同时控制其绝对偏差值：当架高≤20米时，为不大于50毫米。

2大横杆：步距为1.8米。

上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的1/3。

同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50毫米。

相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。

3小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。

在每一立杆与横杆交接处，用一小横杆连接。

小横杆的基本长度为1.35、1.7米（用于与建筑物的拉接），相邻立杆之间加设1根小横杆。

在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。

杆配件脚手板的质量检验要求和允许偏差：构配件的允许偏差4剪刀撑：沿脚手架两端和转角处起，每7～9根立杆设一道，每片架子不少于三道，且联系3—4根立杆，与地面夹角为45~60。

根据脚手架验收新规范，对于架高高与24米的脚手架剪刀撑应沿架高连续满铺布置。

剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2～4个扣结点。

5连墙件：可按二步三跨设置，呈梅花型布置。

且连墙件一般应设置在框架梁或楼板附近等具有较好抗水平力作用的结构部位。

6护栏和挡脚板：在铺脚手板的操作层上必须设2道护栏和挡脚板。

作业层的脚手架满铺脚手板，外侧边缘必须设置1.2m高防护栏杆和0.18m高挡脚板（或用栏杆代替）。

钢管脚手架构造要求1、水平杆、立杆、剪刀撑均选用φ48.3×3.6mm的钢管，钢管不能选用已经长期使用发生变形的，锈蚀严重的钢管不得使用；立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；确保每个扣件和钢管的质量满足要求，每个扣件的拧紧力矩都要控制在45-65N.m；2、严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；梁和楼板荷载相差较大时，采用不同的立杆间距，只纵距变而横距不变；3、在立杆底部必须加200×200×50木垫块。

距离立杆底部200mm 按照纵下横上加设扫地杆，梁板下立杆顶端均采用双钢管主楞与可调托撑节点，立杆伸出顶层水平杆至模板支撑点长度不得大于400mm，螺杆伸出钢管顶部不得大于200mm，螺杆外径与立杆钢管内径的间隙不得大于3mm。

安装时应保证上下同心。

4、钢管立杆纵横向间距详见计算书，步距为1500mm。

5、立杆接长采用对接扣件连接，在同一水平高度内相邻立杆连接套管接头的位置错开，错开高度不小于500mm。

6、梁和板的立柱，其纵横向间距应相等或呈倍数设置；柱边立杆与柱用钢管形成整体连接。

7.确保立杆的垂直偏差和横杆的水平偏差小于《建筑施工扣件式钢管脚手架安全技术规范》的要求；8、立杆支撑于混凝土楼板上。

立杆离地面200mm高内沿纵横水平方向须设一道纵下横上扫地杆。

立杆地步垫木方或模板块，立柱顶端应沿纵横向设置一道水平拉杆。

9、当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向底处延长两跨与立杆固定。

立杆各层各部的接头必须采用对接扣件连接，立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，且对接接头沿竖向错开的距离不宜小于500mm；各接头中心节点距主节点不宜大于步距的1/3；模板支架四边与中间每隔四排立杆应设置一道纵向剪刀撑，每四排立杆从顶开始向下每隔2步设置一道水平剪刀撑以保证整体稳定。

10、剪刀撑的施工构造要求A、在架体外侧周边及内部纵、横向每4跨（且不大于5m），应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨；B、中部可根据需要并依构架框格的大小，每隔中心距5m设置,根据本工程的具体情况,本方案要求在主要轴线间的跨内按纵横双向设置剪刀撑。

脚手架的构造要求1、基本构造扣件钢管脚手架有单排架和双排架两种，双排扣件式钢管脚手架搭设高度不宜超过50m，横向立杆间距为1.5m，纵向立杆间距≤1.5m，小横杆间距≤1.0m，大横杆步距1.6-1.8m，小横杆排向墙面的悬壁长0.40m。

2。

、构造需求（1）立杆基础地基土夯实找平。

并做等于排水，底座下加上宽不小于200mm，厚50-60mm且面积不小于底座面积3倍的木垫板、在架体附近或下部不得随意进行挖掘作业，如需挖掘、应制订架体的加固措施，并报技术主管部门批准实施。

（2）立杆纵距高度在30m以下，用单立杆，立杆纵距为1.8m。

高度在30-50m：用单立杆，30-40m立杆纵距1.5m。

40-50m立杆纵距1.0m。

用双立杆：立杆纵距为1.8m。

（自立杆顶部、算起，往下30m 用单根钢管，再往下至地面部分，里处外立杆均用双根钢管，顺纵墙并列组成并用扣件紧固）（3）杆件的连接与偏差①立杆的连接立杆除在顶层时可采用搭接形式处，其余连接点必须采用对接对接时扣件相互应交错布置，也就是相领两立杆的连接点不应设在同步同跨上，相邻两立杆的连接点在高度方向，应错开不小于500mm，且连接点距离大小横杆不大于步距的1/3。

②纵向水平杆的连接对接时连接点应交错布置，里外大横杆的连接点应相互错开，水平距离不小于500mm，且距离立杆的水平距离不大于1/3的柱距，也即对连接点不应处在跨中部分，纵向水平杆一般，不采用搭接，若采用搭接形式则搭接长度不小于1000mm，且用3个扣件等距连接。

③剪口撑的连接剪刀撑钢管的连接应采用搭接形式搭接长度应不小于1000 mm，且用不少于2个扣件紧固当采用对接形式时，应双管并联使用，且双管连接点，不能同时出现在同步同跨内。

④杆件搭设的允许偏差A、立杆垂直度偏差：当架高≤30m时纵向不大于H/200，且不大于100mm；横向不大于H/400且不大于50mm。

当架高730m时，纵向不大于H/400，且不大于100mm；横向不大于H/600，且不大于50mm。

脚手架工程的基本要求建造工程安全问题至关重要，那末在建造工程施工中对脚手架工程有什么基本要求?我们一起来了解一下!对搭设在楼面等建造结构上的脚手架，应对支撑架体的建造结构进行承载力验算，当不能满足承载力要求时应采取可靠的加固措施。

每根立杆底部宜设置底座或者垫板。

立杆垫板或者底座底面标高宜高于自然地坪 50mm~100mm。

垫板应采用长度不少于 2 跨、厚度不小于 50mm、宽度不小 200㎜的木垫板。

地基应无积水，底座应无松动，立杆应无悬空。

《建造施工扣件式钢管脚手架安全技术规范》 (JGJ130-2022)：6.3.2 脚手架必须设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上。

横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

《建造施工碗扣式脚手架安全技术规范》 (JGJ166-2022)：6.1.4 双排脚手架首层立杆应采用不同的长度交织布置，底部纵、横杆作为扫地杆距地面高度应小于或者等于 350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或者固定底座。

6.2.1 模板支撑架底部纵、横杆作为扫地杆距地面高度应小于或者等于 350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或者固定底座;《建造施工承插型盘扣式钢管支架安全技术规程》 (JGJ231—2022)：6.1.6 模板支架应设置扫地水平杆，可调底座调节螺母离地高度不得大于 300mm，作为扫地杆的水平杆离地高度应小于 550mm。

《扣件式脚手架》 6.9.1 条满堂支撑架立杆伸出顶层水平杆中心线至支撑点的长度 a 不应超过0.5m。

《碗扣式脚手架》 6.2.1 条立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于 0.7m。

《盘扣式支架》 6.1.5 条模板支架立杆可调托座的`伸出顶层水平杆的悬臂长度严禁超过 650mm。

扣件式钢管脚手架、支撑架分别符合 JGJ130-2022 规范 6.6、6.9.3 要求;6.6.1 双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。

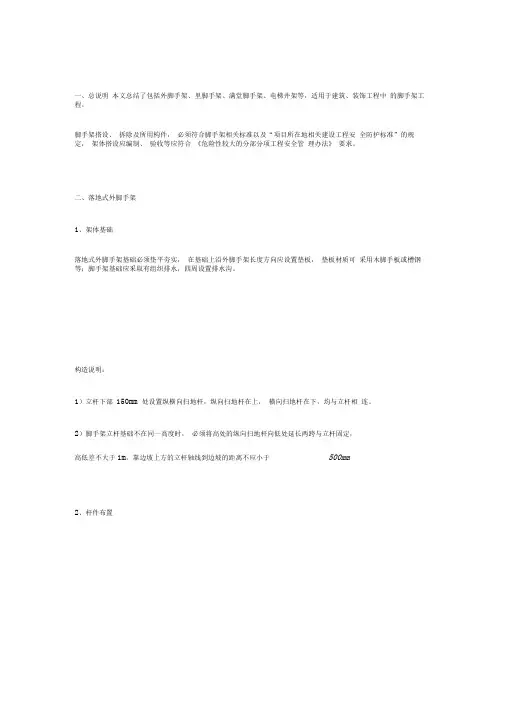

各类脚手架的搭设要求一、总说明本文总结了包括外脚手架、里脚手架、满堂脚手架、电梯井架等，适用于建筑、装饰工程中的脚手架工程.脚手架搭设、拆除及所用构件，必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》要求。

二、落地式外脚手架1、架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等;脚手架基础应釆取有组织排水，四周设置排水沟。

构造说明:1）立杆下部150mm 处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连.2)脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m,靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

2、杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道20cm 高的挡脚板；内立杆与建筑物距离大于150mm 时必须进行封闭；脚手架施工层操作面下方净空距离超过3。

0m 时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固,封闭严密,并与架体固定。

构造说明：1）架体阴阳转角处应设置4 根立杆,大横杆应连通封闭。

2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆.3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。

4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。

3、剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件,剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。

构造说明：1）每道剪刀撑应跨越5—7 根立杆，与地面夹角为45°-60°，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。

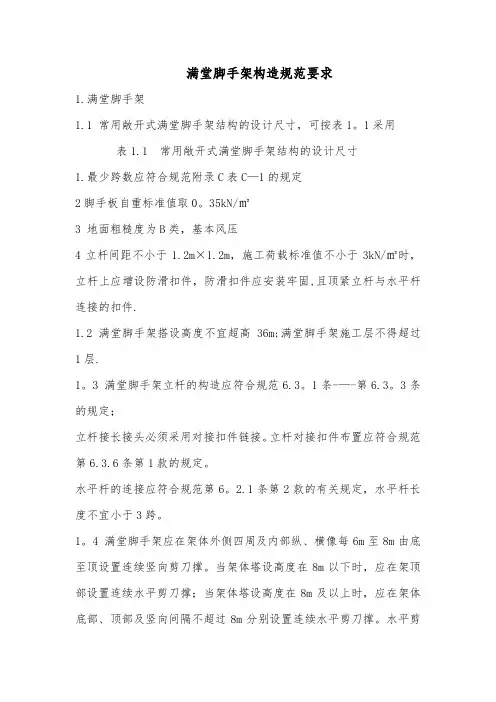

满堂脚手架构造规范要求1.满堂脚手架1.1 常用敞开式满堂脚手架结构的设计尺寸，可按表1。

1采用表1.1 常用敞开式满堂脚手架结构的设计尺寸1.最少跨数应符合规范附录C表C—1的规定2脚手板自重标准值取0。

35kN/㎡3 地面粗糙度为B类，基本风压4立杆间距不小于1.2m×1.2m，施工荷载标准值不小于3kN/㎡时，立杆上应增设防滑扣件，防滑扣件应安装牢固,且顶紧立杆与水平杆连接的扣件.1.2 满堂脚手架搭设高度不宜超高36m;满堂脚手架施工层不得超过1层.1。

3 满堂脚手架立杆的构造应符合规范6.3。

1条-—-第6.3。

3条的规定；立杆接长接头必须采用对接扣件链接。

立杆对接扣件布置应符合规范第6.3.6条第1款的规定。

水平杆的连接应符合规范第6。

2.1条第2款的有关规定，水平杆长度不宜小于3跨。

1。

4 满堂脚手架应在架体外侧四周及内部纵、横像每6m至8m由底至顶设置连续竖向剪刀撑。

当架体塔设高度在8m以下时，应在架顶部设置连续水平剪刀撑；当架体塔设高度在8m及以上时，应在架体底部、顶部及竖向间隔不超过8m分别设置连续水平剪刀撑。

水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。

剪刀撑宽度应为6-8m. 1。

5 剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm.1。

6 满堂脚手架的高宽比不宜大于3，当高度比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4—6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。

1。

7 最少跨数为2、3跨的满堂脚手架，宜按规范第6。

4节的规定设置连墙件。

6。

4 连墙件6.4。

1 脚手架连墙件设置的位置、数量应按专项施工方案确定。

6。

4.2 脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合表6.4.2的规定。

6.4.3 连墙件的布置应符合下列规定：1 应靠近主节点设置，偏离主节点的距离不应大于300mm;2 应从底层第一步纵向水平杆处开始设置,当该处设置有困难时，应采用其他可靠措施固定;3 应优先采用菱形布置，或采用方形、矩形布置。
