光进铜退IP城域网勘查设计

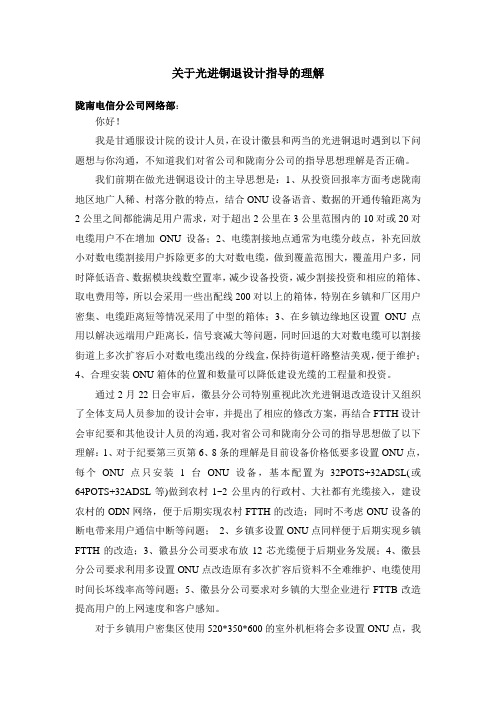

关于光进铜退设计指导的理解陇南电信分公司网络部：你好！我是甘通服设计院的设计人员，在设计徽县和两当的光进铜退时遇到以下问题想与你沟通，不知道我们对省公司和陇南分公司的指导思想理解是否正确。

我们前期在做光进铜退设计的主导思想是：1、从投资回报率方面考虑陇南地区地广人稀、村落分散的特点，结合ONU设备语音、数据的开通传输距离为2公里之间都能满足用户需求，对于超出2公里在3公里范围内的10对或20对电缆用户不在增加ONU设备；2、电缆割接地点通常为电缆分歧点，补充回放小对数电缆割接用户拆除更多的大对数电缆，做到覆盖范围大，覆盖用户多，同时降低语音、数据模块线数空置率，减少设备投资，减少割接投资和相应的箱体、取电费用等，所以会采用一些出配线200对以上的箱体，特别在乡镇和厂区用户密集、电缆距离短等情况采用了中型的箱体；3、在乡镇边缘地区设置ONU点用以解决远端用户距离长，信号衰减大等问题，同时回退的大对数电缆可以割接街道上多次扩容后小对数电缆出线的分线盒，保持街道杆路整洁美观，便于维护；4、合理安装ONU箱体的位置和数量可以降低建设光缆的工程量和投资。

通过2月22日会审后，徽县分公司特别重视此次光进铜退改造设计又组织了全体支局人员参加的设计会审，并提出了相应的修改方案，再结合FTTH设计会审纪要和其他设计人员的沟通，我对省公司和陇南分公司的指导思想做了以下理解：1、对于纪要第三页第6、8条的理解是目前设备价格低要多设置ONU点，每个ONU点只安装1台ONU设备，基本配置为32POTS+32ADSL(或64POTS+32ADSL等)做到农村1~2公里内的行政村、大社都有光缆接入，建设农村的ODN网络，便于后期实现农村FTTH的改造；同时不考虑ONU设备的断电带来用户通信中断等问题；2、乡镇多设置ONU点同样便于后期实现乡镇FTTH的改造；3、徽县分公司要求布放12芯光缆便于后期业务发展；4、徽县分公司要求利用多设置ONU点改造原有多次扩容后资料不全难维护、电缆使用时间长坏线率高等问题；5、徽县分公司要求对乡镇的大型企业进行FTTB改造提高用户的上网速度和客户感知。

浅谈光进铜退AG设计【摘要】本文阐述了AG设备产生的背景,并结合厂家的设备分析如何进行AG设计。

【关键词】AG;PSTN;QOSShallow talk light to enter a copper to back AG design【Abstract】This paper states the producing background about AG equipments,together with the equipments of their manufacturers, it analyses how to conduct AG Designs.【Key words】Access Gateway;Public Switched Telephone Network;Quality Of Service1. 引言1.1 网络发展需求。

网络的转型需要以满足业务发展和推动技术进步为前提,以提升网络运营效率为目的,从独立分离、层级繁多的复杂网络向以客户为中心、功能融合、架构扁平、对客户和业务可控可管的简单网络演进。

网络转型的内涵是业务系统的融合以及网络分层架构的清晰。

在接入网层面,融合主要体现在:(1)建立以IP 为基础的公共承载平台,提供高带宽、差异化业务能力。

(2)一点接入,同时提供语音、数据、多媒体等多种业务类型。

(3)终端向综合接入网关、多业务终端发展。

图11.2 市场发展需求。

接入网的发展可分为三个阶段:从纯铜缆到光铜共存(即最后一公里为铜缆),最后发展到纯光缆接入网,光进铜退一直是接入网的发展方向。

目前电信运营商基本处于光铜共存的阶段。

随着宽带新业务的不断涌现,三网合一的趋势越来越明显,光纤到户已经成为接入网发展的必然趋势。

1.3 接入网存在的问题。

由于铜价格的不断上涨,电缆的偷盗屡禁不止,“光进铜退”成为解决电缆被盗的根本方法。

2. AG设备特点AG(接入网关)基于宽窄带一体化接入的设计思想,采用多总线背板以满足传统语音业务、V oIP 业务、数据专线业务、宽带业务、视频业务的混合接入需求。

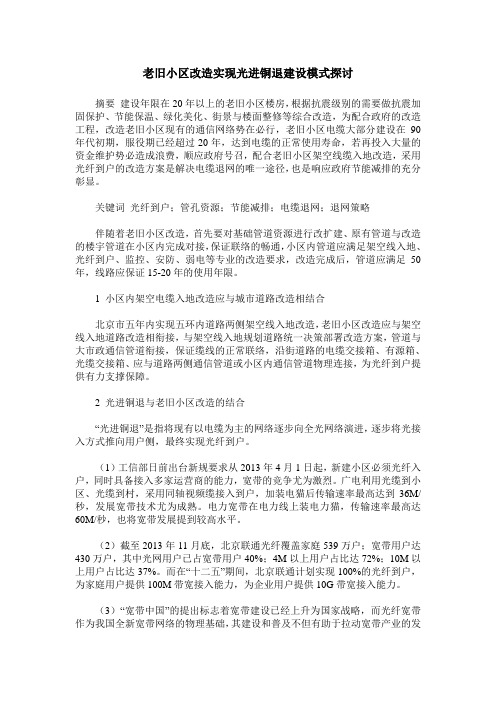

老旧小区改造实现光进铜退建设模式探讨摘要建设年限在20年以上的老旧小区楼房，根据抗震级别的需要做抗震加固保护、节能保温、绿化美化、街景与楼面整修等综合改造，为配合政府的改造工程，改造老旧小区现有的通信网络势在必行，老旧小区电缆大部分建设在90年代初期，服役期已经超过20年，达到电缆的正常使用寿命，若再投入大量的资金维护势必造成浪费，顺应政府号召，配合老旧小区架空线缆入地改造，采用光纤到户的改造方案是解决电缆退网的唯一途径，也是响应政府节能减排的充分彰显。

关键词光纤到户；管孔资源；节能减排；电缆退网；退网策略伴随着老旧小区改造，首先要对基础管道资源进行改扩建、原有管道与改造的楼宇管道在小区内完成对接，保证联络的畅通，小区内管道应满足架空线入地、光纤到户、监控、安防、弱电等专业的改造要求，改造完成后，管道应满足50年，线路应保证15-20年的使用年限。

1 小区内架空电缆入地改造应与城市道路改造相结合北京市五年内实现五环内道路两侧架空线入地改造，老旧小区改造应与架空线入地道路改造相衔接，与架空线入地规划道路统一决策部署改造方案，管道与大市政通信管道衔接，保证缆线的正常联络，沿街道路的电缆交接箱、有源箱、光缆交接箱、应与道路两侧通信管道或小区内通信管道物理连接，为光纤到户提供有力支撑保障。

2 光进铜退与老旧小区改造的结合“光进铜退”是指将现有以电缆为主的网络逐步向全光网络演进，逐步将光接入方式推向用户侧，最终实现光纤到户。

（1）工信部日前出台新规要求从2013年4月1日起，新建小区必须光纤入户，同时具备接入多家运营商的能力，宽带的竞争尤为激烈。

广电利用光缆到小区、光缆到村，采用同轴视频缆接入到户，加装电猫后传输速率最高达到36M/秒，发展宽带技术尤为成熟。

电力宽带在电力线上装电力猫，传输速率最高达60M/秒，也将宽带发展提到较高水平。

（2）截至2013年11月底，北京联通光纤覆盖家庭539万户；宽带用户达430万户，其中光网用户已占宽带用户40%；4M以上用户占比达72%；10M以上用户占比达37%。

“光进铜退”将带动宽带技术进入新时期从2007年开始,国内各大固网运营商中中国网通率先宣布开始实施“光进铜退”发展的战略,光进铜退是固网运营商对接入层网络部署的先进理念,是实现以“窄带+铜缆”为主网络向以“宽带+光纤”的网络转变。

本文将通过通信网络发展的趋势来论述“光进铜退”的必然性。

标签：光进铜退PONP2P光进铜退是固网运营商对接入层网络部署的先进理念,主要是指实现以“窄带+铜缆”为主网络向以“宽带+光纤”的网络转变的具体实践。

简单地说,光进铜退是指在宽带接入模式上以光纤取代铜缆,其优势是加快传输速度和数据流量,时又降低网络建设成本。

光纤的网络部署实现方式多种多样,光纤到路边(FTTC)、光纤到楼(FTTB)、光纤到户(FTTH),可以用FTTx(光纤到某地)网络整体概括。

经过近几年的网络建设实践,EPON技术以其组网、管理和业务能力等优势,在光进铜退建设中得到了业内的广泛认可和应用,当前全球EPON的应用规模超过1500万线,且正处于快速发展和规模应用阶段。

一、光进铜退网络部署的背景光进铜退是新时期固网运营商实施网络转型和固网宽带化战略的重要举措,也是当前中国电信网络建设改造的重要工作之一。

现有的以铜缆为传输媒质、基于ADSL技术为基础的宽带接入建设模式将不能满足未来开展视频等高速率带宽业务的需求,实施光进铜退工作可大幅度提高接入带宽,提升网络对业务的支撑能力,增强中国电信的核心竞争能力。

二、现代光进铜退的缺陷随着通信技术的飞速发展,中国互联网行业发展取得了巨大的飞跃,中国已经成为世界宽带用户数最多的国家。

而伴随着该行业的迅猛发展,在宽带通信的速度、容量方面,国内的宽带应用环境却不容乐观。

国内的各大运营商正面临着网络淤塞以及网络速度不稳定等问题。

造成这些现象的不利因素主要是用户的使用习惯以及现行网络技术的应用。

作为一个宽带用户大国,网民的基数也开始超出现行网络所能承受的能力;另外,我国P2P技术的应用占用运营商网络40%～60%的带宽;现阶段国内提供的民用宽带主要以ADSL技术为主。

光进铜退重点与难点及其思路摘要：随着国家大力推进光进铜退的发展，在快速发展的过程中面临了不少的困境，本文主要对当前快速发展的光进铜退在建设过程中所面临的一些困境进行分析，结合个人多年的实际经验，对光进铜退的建设提出一些自己的想法与建议。

关键字：光进铜退、重点与难点、思路中图分类号： tm935.31 文献标识码： a 文章编号：一、引言当前，宽带发展迅猛，各地运营商正在紧锣密鼓开展宽带普及提速工程。

然而，在光纤宽带的快速发展的同时，一些深层次问题也逐渐凸显出来。

如何更好实现宽带提速目标、有效提升宽带用户上网体验，是各运营商面临迫切急需解决的难题。

国家发改委于今年3月7日公布了《战略性新兴产业重点产品和服务指导目录》，涉及下一代信息网络产业中的光通信设备和光纤宽带网运营服务。

其寓意着光进铜退的实施提到政治上的台面。

二、光进铜退概念光进铜退是中国运营商为逐步实现光纤接入，用光纤代替铜缆所提出的一项工程，中国固网运营商现在所采用的adsl接入网一般都是局端集中方式，即用户家adslmodem需要同电信分局的adsl局端设备同步信号，这段距离一般超过3公里。

这样，距离成为了国内adsl技术提速的最大问题。

所以，“光进铜退”的策略就是将fttx技术同adsl技术相结合，尽可能缩短adsl局端设备（dslam）同用户家这段铜线的距离，以提供高带宽接入。

铜退模式包括以下几种：fttc（fibretothecurb）+xdsl模式；fttb(fibretothebuilding)+xdsl模式；fttb(fibretothebuilding)+lan模式；ftth（fibretothehome）模式。

三、光进铜退的重点与难点3.1是成本占比。

通过分析各网络段落可以看出，odn网络的成本占比最多最重。

我们可以把整个成本分成四个主要部分：一是局端的olt及配套设备，二是由光缆、分光器、光连接器等无源光器件组成的光分配网络（odn网）部分，三是入户的皮线光缆、室内光纤面板等入户段网络部分，四是用户设备端的光网络终端onu。

光进铜退光进铜退是中国固网运营商中国电信和中国联通为逐步实现光纤接入（FTTx），用光纤代替铜缆所提出的一项工程中国固网运营商现在所采用的ADSL接入网都是局端集中方式，即用户家ADSLMODEM需要同电信分局的ADSL局端设备同步信号，这段距离一般超过3公里。

这样，距离成为了国内ADSL技术提速的最大问题。

所以，“光进铜退”的策略就是将FTTx技术同ADSL技术相结合，尽可能缩短ADSL局端设备（DSLAM）同用户家这段铜线的距离，以提供高带宽接入。

通信市场的飞速发展带来了光纤光缆需求的增加，3G启动、光进铜退以及IPTV等的拉动，城域网和接入网的改造，将给我国光纤光缆市场转暖及发展带来很好的机遇。

2006年，随着IPTV，网络游戏等高带宽业务的出现，用户对接入带宽的需求将进一步增加，现有的以ADSL为主的宽带接入方式已经很难满足用户对高带宽、双向传输能力以及安全***等方面的要求。

传统电信业务与商业模式衰落之势已无法扭转，转型成为必然的抉择；·随着铜缆价格大幅上涨，继续使用铜原料增加带宽成本太高，而光纤光缆和光收发模块的价格却逐步降低。

各国电信运营商把关注的目光投向了FTTH，计划利用光纤这一迄今为止最好的传输媒质来突破接入的“瓶颈”。

FTTH被视为下一代宽带接入技术的代表，是未来“最后一公里”的最终形式。

FTTC（Fibretothecurb）+xDSL模式：光纤到路边，将宽带接入设备下移到“路边”或“小区机房”，即从“干线段”移到“馈线段”，保证DSLAM到用户端距离小于2公里，这一段可以使用ADSL、ADSL2+、VDSL技术。

FTTB(FibretotheBuilding)+xDSL模式：光纤到大楼，将宽带接入设备下移到“大楼的分线盒的位置”，即从“馈线段”移到“分线段”，保证DSLAM到用户端距离小于1公里，这一段可以使用ADSL、ADSL2+、VDSL技术。

FTTB(FibretotheBuilding)+LAN模式：需要宽带接入设备同用户端距离小于100m（以太网技术限制）,可以提供10M/100M/1000M的双向对称带宽。

三网合一建设方案一、概述三网融合是指电信网、广播电视网、互联网在向宽带通信网、数字电视网、下一代互联网演进过程中，三大网络通过技术改造，其技术功能趋于一致，业务范围趋于相同，网络互联互通、资源共享，能为用户提供语音、数据和广播电视等多种服务。

三合并不意味着三大网络的物理合一，而主要是指高层业务应用的融合。

三网融合应用广泛，遍及智能交通、环境保护、政府工作、公共安全、平安家居等多个领域。

手机可以看电视、上网，电视可以打电话、上网，电脑也可以打电话、看电视。

三者之间相互交叉，形成你中有我、我中有你的格局。

三网融合打破了此前广电在内容输送、电信在宽带运营领域各自的垄断，明确了互相进入的准则——在符合条件的情况下，广电企业可经营增值电信业务、比照增值电信业务管理的基础电信业务、基于有线电网络提供的互联网接入业务等；而国有电信企业在有关部门的监管下，可从事除时政类节目之外的广播电视节目生产制作、互联网视听节目信号传输、转播时政类新闻视听节目服务，IPTV 传输服务、手机电视分发服务等。

二、术语和定义1) 无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称PON。

2) 无源光网络系统：由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU 组成的信号传输系统，简称PON 系统。

根据采用的信号传输格式可简称xPON，如APON、BPON、EPON 和GPON 等。

3) 光分配网：是无源光网络的另一种称呼，由馈线光缆、光分路器、支线光缆组成的点对多点的光分配网络，简称ODN。

4) 馈线：光分配网中从光线路终端OLT 侧紧靠S/R 接口外侧到第一个分光器主光口入口连接器前的光纤链路。

5) 支线：光分配网中从第一级光分路器的支路口到光网络单元ONU 线路侧R/S接口间的光纤链路。

采用多级分光时，也包含除一级光分路器以外的其它光分路器。

6) 冷接子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。
