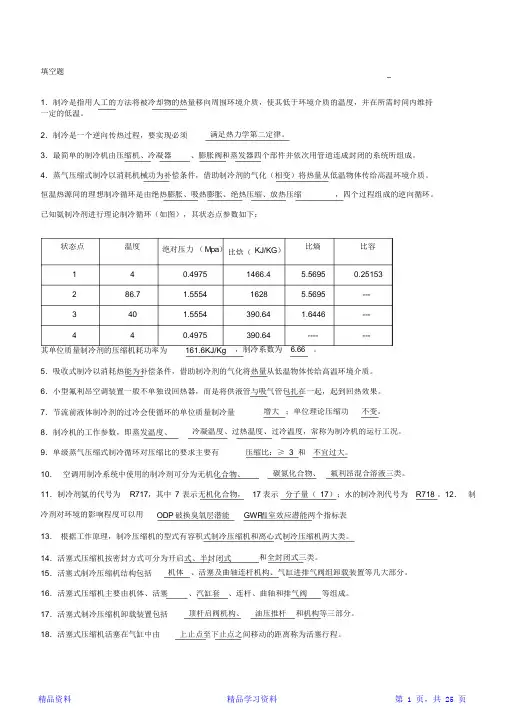

填空题1．制冷是指用人工的方法将被冷却物的热量移向周围环境介质，使其低于环境介质的温度，并在所需时间内维持一定的低温。
2．制冷是一个逆向传热过程，要实现必须满足热力学第二定律。
3．最简单的制冷机由压缩机、冷凝器、膨胀阀和蒸发器四个部件并依次用管道连成封闭的系统所组成。
4．蒸气压缩式制冷以消耗机械功为补偿条件，借助制冷剂的气化（相变）将热量从低温物体传给高温环境介质。
恒温热源间的理想制冷循环是由绝热膨胀、吸热膨胀、绝热压缩、放热压缩，四个过程组成的逆向循环。
已知氨制冷剂进行理论制冷循环（如图），其状态点参数如下：状态点温度绝对压力（Mpa）比焓（比熵比容KJ/KG）140.4975 1466.4 5.5695 0.25153 286.7 1.5554 1628 5.5695 --- 340 1.5554 390.64 1.6446 ---440.4975161.6KJ/Kg390.64，制冷系数为----6.66 。
---其单位质量制冷剂的压缩机耗功率为5．吸收式制冷以消耗热能为补偿条件，借助制冷剂的气化将热量从低温物体传给高温环境介质。
6．小型氟利昂空调装置一般不单独设回热器，而是将供液管与吸气管包扎在一起，起到回热效果。
7．节流前液体制冷剂的过冷会使循环的单位质量制冷量增大；单位理论压缩功不变。
8．制冷机的工作参数，即蒸发温度、冷凝温度、过热温度、过冷温度，常称为制冷机的运行工况。
9．单级蒸气压缩式制冷循环对压缩比的要求主要有压缩比：≥ 3 和不宜过大。
10．空调用制冷系统中使用的制冷剂可分为无机化合物、碳氮化合物、氟利昂混合溶液三类。
11．制冷剂氨的代号为R717，其中7 表示无机化合物，17 表示分子量（17）；水的制冷剂代号为R718 。
12．制冷剂对环境的影响程度可以用ODP破换臭氧层潜能和GWP温室效应潜能两个指标表示。
13．根据工作原理，制冷压缩机的型式有容积式制冷压缩机和离心式制冷压缩机两大类。

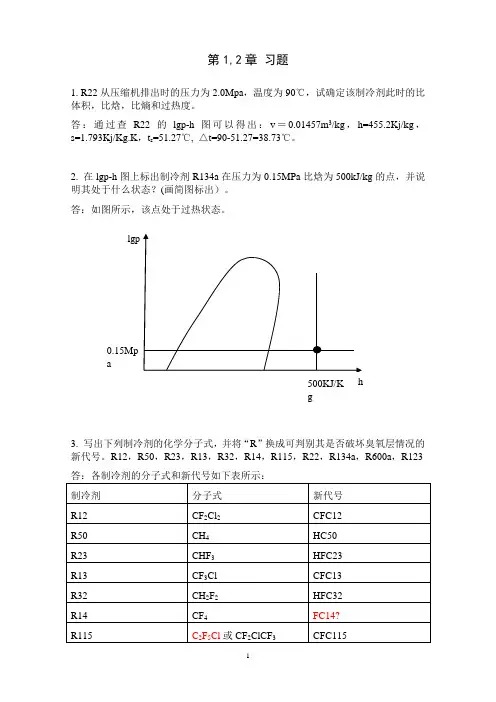

第1,2章习题1. R22从压缩机排出时的压力为2.0Mpa，温度为90℃，试确定该制冷剂此时的比体积，比焓，比熵和过热度。
答：通过查R22的lgp-h图可以得出：v＝0.01457m3/kg，h=455.2Kj/kg，s=1.793Kj/Kg.K，t s=51.27℃, △t=90-51.27=38.73℃。
2. 在lgp-h图上标出制冷剂R134a在压力为0.15MPa比焓为500kJ/kg的点，并说明其处于什么状态？(画简图标出）。
答：如图所示，该点处于过热状态。
3. 写出下列制冷剂的化学分子式，并将“R”换成可判别其是否破坏臭氧层情况的新代号。
R12，R50，R23，R13，R32，R14，R115，R22，R134a，R600a，R1234. 已知R134a 的标准(正常)气化潜热R ｂ=214.86kJ/kg, 试对例２-１的第(5)步重新计算气化热r,饱和液体的比焓h s l 和饱和液体的比熵S s l 。
答：（1）根据饱和蒸气压公式（2-2）: 计算在一个标准大气压力(p b =1.01325×105 pa)下的饱和温度，得t b =-26.14℃。
根据气化热公式（2-3）:可以计算出-20℃下的气化热为：=⎪⎪⎪⎪⎭⎫⎝⎛--⨯=38.01.37486.24611.374253186.214r 210.8 kJ/kg已经该温度下的饱和蒸气比焓和比熵分别为：7.384=v s h kJ/kg ，7347.1=v s s kJ/kg.K 。
由于饱和液体的比焓等于饱和蒸气的比焓减去气化热，饱和液体的比熵等于饱和蒸气的比熵减去气化热与绝对温度的商，所以： 饱和液体的焓为：8.2107.384-=l s h ＝173.9 kJ/kg;饱和液体的熵为：2538.2107347.1-=-=T r s s v s ls ＝0.9015 kJ/kg.K5. 试说明矿物润滑油和聚酯类润滑油分别用于哪些制冷剂？答：矿物润滑油用于R11、R12、R600a 、R22等极性较弱或非极性制冷剂中，聚酯类润滑油用于R134a 、R407C 等极性较强的制冷剂中。
制冷原理与设备（上）知到章节测试答案智慧树2023年最新烟台大学绪论单元测试1.用人工的方法，利用一定的机器设备，借助于消耗一定的能量不断将热量由低温物体转移给高温物体的连续过程称为人工制冷。
（）参考答案:对2.从低于环境温度的空间或物体中吸取热量,并将其转移给环境介质的过程称为制冷。
（）参考答案:对3.制冷剂在制冷系统中制取冷量的热力过程称为制冷循环。
（）参考答案:错4.从环境介质中吸收热量，并将其转移给高于环境温度的制冷对象的过程称为热泵循环。
（）参考答案:错5.制冷装置是制冷机器及设备的总称，是使用外部能量，将热量由低温热源转移到高温热源中的机器及设备。
（）参考答案:对6.制冷机使用的工作介质统称为制冷剂。
（）参考答案:对7.人工制冷温度范围的划分为（）为普通冷冻。
参考答案:环境温度--－153.35℃8.人工制冷温度范围的划分为（）为低温冷冻。
参考答案:－153.35℃--－268.92℃9.人工制冷温度范围的划分为（）为超低温冷冻。
参考答案:－268.92℃---接近0 K10.人工制冷的方法包括相变制冷、（）几种。
参考答案:气体涡流制冷;热电制冷;气体绝热膨胀制冷;固体吸附制冷11.蒸汽制冷包括（）几种。
参考答案:蒸汽吸收式制冷;蒸汽喷射式制冷;蒸汽压缩式制冷第一章测试1.利用物质发生相变过程会吸收潜热的性质，吸收被冷却介质的热量，称为相变制冷。
（）参考答案:对2.利用高压气体的绝热膨胀以达到低温，并利用膨胀后的气体在低压下的复热过程来制冷，称为气体绝热膨胀制冷。
（）参考答案:对3.制冷循环的制冷量与消耗的功之比，称为制冷系数。
（）参考答案:错4.实际循环的制冷系数与逆向卡诺循环的制冷系数之比称为热力完善度。
（）参考答案:错5.在热能驱动的制冷循环中，获得的制冷量与消耗的热量之比称为热力系数。
（）参考答案:对6.当高温热源和低温热源的温度变化时，由两个可逆的定温过程和两个可逆的绝热过程组成的逆向循环，称为洛伦兹循环。
思考题1．什么是制冷？制冷技术领域的划分。
答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。
120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。
答：1、液体气化制冷：利用液体气化吸热原理。
2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。
3、热电制冷：利用某种半导体材料的热电效应。
4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。
蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。
答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。
答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。
用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。
（当使用目的是向高温热汇释放热量时，系统称为热泵。
）热泵的性能系数COP=Qa/W供热量与补偿能之比。
6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。
热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。
定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <12、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。
习题11.画图简述物态变化与热量转移。
物态变化与热量转移如图1.1所示。
物质从固态变成液态叫融解(熔解)，融解过程要吸收热量；而物质从液态变成固态叫凝固，凝固过程会放出热量。
物质从固态变成气态叫升华，升华过程要吸收热量；而从气态变成固态叫凝华，凝华过程会放出热量。
物质从液态变成气态叫汽化，汽化过程要吸收热量；而物质从气态变成液态叫液化，液化过程会放出热量。
2.简述三种温标的定义及相互关系。
我国法定计量单位规定，温度分为摄氏温度和热力学温度。
现分别介绍如下：1) 摄氏温度(℃)在98Kpa大气压力下，以水的冰点作为0℃，沸点为100℃，其间分为100等份，每一等份即为1℃。
2)华氏温度（℉）以水的冰点作为32℃，沸点为212℃，其间分为180等份，每一等份即为1℉。
3）热力学温度（K）在98Kpa大气压力下，每一等份为1K。
当达到0K(即-273℃)时，物质的分子运动即停止，所以此温度又称为绝对零度。
热力学温度T 与摄氏温度t之间的换算关系是：t = T- 273.16≈T-273(℃)θ=9/5+32(℉)Т=t+273.16≈273(k)3.什么叫绝对压力、表压力、真空度？简述三者的相互关系？绝对压力是指被测物体的实际压力，用P绝表示；当绝对压力高于大气压力（用B 表示）时，压力计的示数叫做表压力主，用P表表示；而系统抽真空时压力计的示数叫真空度，用P真表示，它们之间的关系是：P绝=P表+B P真=B+P绝4.饱和压力与饱和温度相互关系如何？不同的液体在相同的温度下，其饱和压力是不相同的，当达到一定温度，民、飞离和返回液体的分子数相等时的蒸气即为饱和蒸气，此时的温度称为饱和温度，即在某压力下液体沸腾时维持不变的温度称为饱和温度(制冷技术中习惯称为蒸发温度)。
而与饱和温度相对应的绝对压力称为该温度下的饱和压力(制冷技术中习惯称为蒸发压力)。
一般温度下的饱和压力也是不同的，温度越高，饱和压力也越高。
制冷原理考试题一、填空（每空2分，共20分）⒈制冷压缩机、（）、节流阀和（），是制冷剂赖以循环制冷所必不可少的机械设备，构成了最基本的制冷系统。
⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（），临界温度要（），凝固温度要（）。
（填高低）R22，循=55kw,试对该循环进行热力计算。
环的制冷量Q（根据R22的热力性质表，查出处于饱和线上的有关状态参数值：h1=401.555kJ/kgv1=0.0653 m3/kgh3=h4=243.114kJ/kgp0=0.3543MPap k=1.3548Mpah2=435.2kJ/kgt2=57℃）五、画图及说明（共20分）画出制冷系统的基本原理图及单级蒸汽压缩式制冷循环的理论循环压焓图，并说明其循环过程。
制冷原理考试题答案二、填空（每空2分，共20分）⒈制冷压缩机、（冷凝器）、节流阀和（蒸发器），是制冷剂赖以循环制冷所必不可少的机械设备，构成了最基本的制冷系统。
⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（低），临界温度要（高），凝固温度要（低）。
（填高低）⒊在蒸发压缩式制冷系统中，目前广泛采用的制冷剂有（氨），（氟利昂），和氟利昂的混合溶液等。
（1分）一次节流是指向蒸发器供液的制冷剂液体直接由冷凝压力节流至蒸发压力的节流过程.三简答（前两题6分，第三题8分，共20分）⒈对单级蒸汽压缩制冷理论循环作哪些假设？理论循环假定：①假设进入压缩机的为饱和蒸汽，进入节流阀的为饱和液体；（1分）②假设压缩过程是等熵过程，节流过程是等焓过程；（2分）③假设蒸发与冷凝过程无传热温差；（1分）④假设除两大换热器外，系统与外界无热交换；（1分）⑤假设制冷剂无流阻损失。
（1分）⒉液体过冷对循环各性能参数有何影响？液体过冷：①使单位制冷量增大；（1分）②使单位容积制冷量增大；（1分）③单位功保持不变；（1分）④使制冷系数增大。
（1分）R22，循环的制冷量Q=55kw,试对该循环进行热力计算。
思考题1．什么是制冷？制冷技术领域的划分。
答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。
120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。
答：1、液体气化制冷：利用液体气化吸热原理。
2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。
3、热电制冷：利用某种半导体材料的热电效应。
4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。
蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。
答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。
答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。
用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。
（当使用目的是向高温热汇释放热量时，系统称为热泵。
）热泵的性能系数COP=Qa/W供热量与补偿能之比。
6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。
热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。
定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1专业资料整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。
制冷原理与设备复习题答案一、选择题1. 制冷循环中，制冷剂在哪个过程中吸收热量？A. 压缩过程B. 冷凝过程C. 膨胀过程D. 蒸发过程答案：D2. 制冷系统中，冷凝器的主要作用是什么？A. 增加压力B. 降低温度C. 吸收热量D. 传递热量答案：D3. 制冷剂在制冷系统中的流动顺序是什么？A. 蒸发器→压缩机→冷凝器→膨胀阀B. 冷凝器→膨胀阀→蒸发器→压缩机C. 压缩机→膨胀阀→蒸发器→冷凝器D. 蒸发器→膨胀阀→冷凝器→压缩机答案：A二、填空题4. 制冷系统中，制冷剂在_________中吸收热量，使被冷却物体温度降低。
答案：蒸发器5. 制冷剂在_________中释放热量，使制冷剂温度升高。
答案：冷凝器6. 制冷系统中，膨胀阀的作用是_________。
答案：节流降压三、简答题7. 请简述制冷循环的四个基本过程。
答案：制冷循环的四个基本过程包括：压缩过程，制冷剂在压缩机中被压缩，温度和压力升高；冷凝过程，高温高压的制冷剂在冷凝器中释放热量，变成高压液态；膨胀过程，液态制冷剂通过膨胀阀节流降压，部分制冷剂蒸发；蒸发过程，制冷剂在蒸发器中吸收热量，使被冷却物体温度降低。
8. 什么是热泵？热泵与制冷系统有何不同？答案：热泵是一种能够将热量从低温物体传递到高温物体的设备。
与制冷系统不同，热泵的目的是加热而不是冷却。
热泵利用制冷循环原理，通过改变工质的流动方向，实现热量的反向传递。
四、计算题9. 假设一个制冷系统的制冷量为5000kW，压缩机功率为1500kW，求该系统的COP（性能系数）。
答案：COP = 制冷量 / 压缩机功率 = 5000kW / 1500kW = 3.3310. 如果上述制冷系统在运行过程中，冷凝器的进口温度为40°C，出口温度为50°C，蒸发器的进口温度为-5°C，出口温度为0°C，求制冷剂在蒸发器和冷凝器的温差。
答案：蒸发器的温差= 0°C - (-5°C) = 5°C冷凝器的温差= 50°C - 40°C = 10°C五、论述题11. 论述制冷系统在工业应用中的重要性及其节能措施。
第1,2章习题1. R22从压缩机排出时的压力为，温度为90℃，试确定该制冷剂此时的比体积，比焓，比熵和过热度。
答：通过查R22的lgp-h图可以得出：v＝kg，h=kg，s=，t=℃, △t==℃。
s2. 在lgp-h图上标出制冷剂R134a在压力为比焓为500kJ/kg的点，并说明其处于什么状态？(画简图标出）。
答：如图所示，该点处于过热状态。
Array 3. 写出下列制冷剂的化学分子式，并将“R”换成可判别其是否破坏臭氧层情况的新代号。
R12，R50，R23，R13，R32，R14，R115，R22，R134a，R600a，R1234. 已知R134a 的标准(正常)气化潜热R ｂ=kg, 试对例２-１的第(5)步重新计算气化热r,饱和液体的比焓h s l 和饱和液体的比熵S s l 。
答：（1）根据饱和蒸气压公式（2-2）: 计算在一个标准大气压力(p b =×105 pa)下的饱和温度，得t b =℃。
根据气化热公式（2-3）:可以计算出-20℃下的气化热为：=⎪⎪⎪⎪⎭⎫⎝⎛--⨯=38.01.37486.24611.374253186.214r kJ/kg已经该温度下的饱和蒸气比焓和比熵分别为：7.384=v s h kJ/kg ，7347.1=v s s kJ/。
由于饱和液体的比焓等于饱和蒸气的比焓减去气化热，饱和液体的比熵等于饱和蒸气的比熵减去气化热与绝对温度的商，所以： 饱和液体的焓为：8.2107.384-=l s h ＝ kJ/kg;饱和液体的熵为：2538.2107347.1-=-=T r s s v s ls ＝ kJ/5. 试说明矿物润滑油和聚酯类润滑油分别用于哪些制冷剂？答：矿物润滑油用于R11、R12、R600a 、R22等极性较弱或非极性制冷剂中，聚酯类润滑油用于R134a 、R407C 等极性较强的制冷剂中。
6. 请说明ODP 的含义, 请说明GWP, HGWP, TEWI 的含义及相互关系答：ODP 是Ozone Depletion Potential 的缩写，表示对大气臭氧层消耗的潜能值，以R11作为基准值，其值被人为规定为GWP 是Global Warming Potential 的缩写，表示对温室气体排放入大气后所直接造成的全球变暖效应，以CO 2为基准，规定其值为。
制冷原理与设备第四章思考题与习题一、思考题1. 为什么单级压缩制冷压缩机的压力比一般不应超过8 10？答：采用单级压缩式制冷循环，在常温冷却条件下能够获得的低温条件有限。
制约因素是单级压力比和排气温度。
对于往复式压缩机，影响是三方面的：（1）实际压缩机存在余隙容积，压力比升高，压缩机的容积效率下降（极限情况下容积效率下降到0，系统中制冷剂无法循环）。
（2）压缩比增高，压缩过程不可逆损失增加，压缩机效率降低，造成制冷量和制冷系数下降。
（3）压缩机排气温度上升，会超过允许的限值。
从运行经济性和可靠性方面综合考虑，对氟利昂类和氨的单级压力比规定分别不得超过10和8.对于回转式压缩机，单级压力比增大虽不至太多地影响容积效率，但排气温度过分升高也是不允许的。
对于离心式压缩机，单级叶轮可以达到的压力比取决于轮周速度和制冷剂的相对分子质量。
通常单级压缩的压力比只能达到3～4。
2. 双级蒸气压缩式制冷循环的形式有哪些？答：（1）一级节流、中间完全冷却的两级压缩制冷循环（2）一级节流、中间不完全冷却的两级压缩制冷循环（3）两级节流、中间完全冷却的两级压缩制冷循环（4）两级节流、中间不完全冷却的两级压缩制冷循环3. 一级节流与二级节流相比有什么特点？中间不完全冷却与中间完全冷却相比又有什么特点？（1）一级节流与二级节流一级节流指制冷剂液体从冷凝压力节流到蒸发压力时，只经过一次节流。
一级节流，压降大，节流后的闪蒸汽多，制冷量小。
循环的能量指标没有二级节流的好，但它具有下面特点：①可以依靠高压液态制冷剂的压力，供液给较远或多层冷库较高的蒸发器。
②进入蒸发器的制冷剂液体，不与中间冷却器中的液态制冷剂直接混合，这可减少冷冻机油进入蒸发器，蒸发器的传热性能提高。
③蒸发器和中间冷却器分别供液，便于操作控制，有利于制冷系统的安全运行。
二级节流指制冷剂液体从冷凝压力节流到蒸发压力时，经过二次节流。
二级节流的经济性优于一级节流。
并且可以获得两种不同的蒸发温度。
①第二次节流前为中间压力下的中温液体，所以单位质量制冷量比一级节流大，循环的能量指标提高。
②由于中间冷却器内夹带的润滑油与液态制冷剂一起在第二次节流时进入蒸发器，使蒸发器的传热性能降低。
③中间冷却器出来的液态制冷剂由于温度和压力比较低，在输液管道中有可能吸热蒸发，产生冷量损失。
④二级节流每只节流阀的压降小许多，相同流量下要求用大口径的节流阀，同时要保证两只节流阀的流量调节协调。
另外由于第二只节流阀前制冷剂液体温度较低且无过冷，很容易出现阀前的闪蒸问题。
为简化系统和便于操作控制，广泛采用一级节流。
二级节流不适用于活塞式和螺杆式压缩机；二级节流应用于离心式压缩机。
（2）中间完全冷却与中间不完全冷却中间完全冷却指低压级排气冷却到中间压力下的饱和状态；中间不完全冷却低压级的排气不冷却到饱和状态。
中间不完全冷却循环的制冷系数要比中间完全冷却循环的制冷系数小 ；（这是因为在其它条件相同情况下中间不完全冷却循环的功耗大。
）中间不完全冷却循环的中间冷却器结构简单尺寸小。
4. 双级蒸气压缩式制冷系统制冷剂与循环形式如何选择？答：（1）双级压缩多使用中温制冷剂这样可以保证低压级的蒸发压力不致太低；高压级冷凝压力不致过高。
（2）中间冷却方式选择与制冷剂种类有关。
中间不完全冷却循环适用于希望压缩机吸气具有一定的过热度，等熵指数小，对回热有利的制冷剂；中间完全冷却循环适用于，压缩过程温升较大，回热不利的制冷剂如氨制冷剂。
氨制冷剂采用双级压缩一级节流中间完全冷却循环；氟利昂类制冷剂（R22、R12、R502）采用双级压缩一级节流中间不完全冷却循环。
5. 双级蒸气压缩式制冷循环需要确定的主要工作参数有哪些？答：k t 、0t 、m t 、g t 、d x t （低压级吸气温度）。
6. 如何确定最佳中间压力？答：制冷系数最大原则去选取中间压力——最佳中间压力。
具体步骤为：1）确定冷凝压力PK 和蒸发压力P0 ，按0p p p k m 求得一个近似值，查表得到对应的中间温度tm ；2）在该 tm 值的上下按一定间隔选取若干个中间温度；3）对每一个 tm 值进行循环的热力计算，求得该循环下的制冷系数ε；4）绘制ε＝F (tm) 曲线，找到ε的最大值，由该点对应的中间温度即为循环的最佳中间温度（即最佳中间压力）。
7. 蒸发温度、冷凝温度以及容积比的变化对中间压力各有何影响？（1）当蒸发温度（压力）变化时：冷凝温度（压力）不变。
随这蒸发压力（温度）的增高，中间压力随着升高。
这是由于低压级的压缩比减少，输气系数增加，低压级排入中间冷却器的气体量逐渐增加，引起中间压力升高。
反之，蒸发压力降低，则中间压力下降。
（2）当冷凝温度（压力）变化时：蒸发温度（压力）不变。
随这冷凝压力（温度）的升高，则中间压力增高。
这是由于高压级的压缩比增大，输气系数减小，使高压级吸气量减少，中间冷却器内气体量逐渐增多，中间压力升高。
反之冷凝压力降低，中间压力降低。
（3）高、低压级容积比的变化：当蒸发压力（温度），冷凝压力（温度）不变时。
改变高、低压级的容积比值，则中间压力发生相应的变化，如增加低压级的容积或减少高压级的容积都会减小容积比，则中间压力相应升高，反之，则中间压力降低。
8. 什么是复叠式制冷循环？为什么要采用复叠式制冷循环？答：复叠式制冷循环是用两种或两种以上不同的制冷剂，由两个或两个以上单级（也可以是双级）组合而成。
它适用于-80～-130℃的低温装置。
采用复叠式制冷原因：受到制冷剂本身物理性质的限制①蒸发温度受制冷剂凝固点的限制: 当蒸发温度低于-70℃时，氨制冷剂会受到凝固点的限制（氨凝固点-77.7℃）蒸发温度必须高于制冷剂的凝固点。
②蒸发压力过低，容易渗入空气；③蒸发压力过低，单位容积制冷量下降:低压时，气态制冷剂的比容很大，单位容积制冷能力很小，要求压缩机的体积流量很大。
复叠式制冷循环不仅可以用不同的制冷剂，还可以用不同的制冷方式。
虽然效率低，但能使系统简化。
二、习题4—1 某冷库需要建设一套两级压缩制冷装置，拟采用R22为制冷剂。
设计条件为Q0＝150kW ，tk ＝40℃(不采用水过冷)，t0＝－40℃，使用有回热器的中间不完全冷却循环，中间冷却温差Δt1＝4℃，回热器热端温差Δt2＝8℃，假定循环的中间温度tm ＝－5℃。
试进行循环性能指标计算，并选配合适的制冷压缩机。
解：1、画压焓图，确定状态参数（1） 400-=t ℃，查表：049.10=p bar ， kg kJ h /62.3881=；5-=m t ℃，查表：213.4=m p bar, kg kJ h /51.4033=；40=k t ℃，查表：335.15=k p bar ，kg kJ h h /67.24976==；14518-=+-=∆+=t t t m ℃，查表：kg kJ h /83.1988=；981288-=--=∆-='t t t ℃；查表：kg kJ h h /57.18998==' （2）根据回热器平衡关系：kg kJ h h h h /88.397)57.18983.198(62.388)(8811=-+='-+=' （3）由kg kJ h /88.3971='和049.10=p bar 查压焓图：7.241-='t ℃，221.01='v ，864.1=s（4）由和213.4=m p 864.1=s bar 查压焓图：kg kJ h /76.4332=2、循环性能指标计算（1）单位制冷量kg kJ h h q /05.19957.18962.388910=-=-=（2）低压级质量流量 s kg q Q q d m /75.005.19915000=== （3）低压级体积流量s m v q q md Vd /166.0221.075.031=⨯='= （4）低压级流量输气量725.011.0049.1213.4085.094.011.0085.094.018.1110=⎥⎥⎦⎤⎢⎢⎣⎡-⎪⎭⎫ ⎝⎛--=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛--=n m d p p λ h m q q d VdVhd /3.824725.0166.0360036003=⨯==λ（5）高压级质量流量s kg h h h h q q mdmg /998.063.24951.40383.19851.40375.06383=--⨯=--= （6）确定2s 点 77.0)40(0025.02735273400025.000=-⨯++-+-=+=t T T m d i η kg kJ h h h h ids /48.44477.088.39776.43388.3971212=-+='-+'=η （7）高压级吸气状态点4点的确定kg kJ q h q h q q h mg smd md mg /93.434998.048.44475.051.403)75.0998.0()(234=⨯+⨯-=+-= 由4h 和m p 确定4点查压焓图：kg m v /068.034=，867.14=s由4s 和k p 查压焓图：kg kJ h /34.4745=（8）高压级理论输气量77.01213.4335.15085.094.01085.094.018.1118.11=⎥⎥⎦⎤⎢⎢⎣⎡-⎪⎭⎫ ⎝⎛-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛-=m k g p p λ h m v q q q g mg g VgVhg /3.31777.0068.0998.036003600360034=⨯⨯===λλ （9）低压级单位功kg kJ h h w /88.3588.39776.433120=-='-= （10）低压级功率 77.0)40(0025.02735273400025.000=-⨯++-+-=+=t T T m d i η kW w q P P id md id id 95.3477.088.3575.000=⨯===ηη 低压级轴功率：kW P P mi ed 83.389.095.34===η （11）高压级单位功 kg kJ h h w g /41.3993.43434.47445=-=-=（12）高压级轴功率 844.0)5(0025.0273402735)273(0025.0=-⨯+++-=-+=m k m g i T T T η kW w q P P mg g i g mg g m g i eg 78.519.0844.041.39998.00=⨯⨯===ηηηη （13）理论循环制冷系数 26.241.39998.088.3575.01500000=⨯+⨯=+=g d P P Q ε （14）实际制冷系数 66.161.9015078.5183.381500==+=+=eg ed P P Q ε （15）冷凝热负荷 kg kJ h h h h ig s /62.481844.093.43434.47493.4344545=-+=-+=η kW h h q Q s mg k 5.231)67.24962.481(998.0)(65=-⨯=-=(16)回热器热负荷kW h h q h h q Q md md h 95.6)57.18983.198(75.0)()(1188=-⨯=-'='-= 4—2 现有210A 和610A 制冷压缩机各一台，需要配制成R717的工况条件为tk ＝40℃、t0=－40℃的两级压缩制冷循环系统。
