通信概论范文通信是人类社会发展的重要组成部分，是信息传递和交流的重要手段。
随着科技的不断发展，通信技术也在不断更新和改进，为人们的生活和工作带来了巨大的便利。
本文将从通信的定义、发展历程、分类以及未来发展趋势等方面进行阐述。
首先，通信是指通过某种媒介将信息从一个地方传递到另一个地方的过程。
它可以是口头的，也可以是书面的，还可以是通过无线电、电报、电话、互联网等各种媒介进行的。
通信的目的是为了使信息在不同的地点之间传递，以便于人们进行交流和合作。
其次，通信的发展历程可以追溯到古代。
最早的通信方式是通过口头传递信息，后来随着文字的出现，人们开始使用书面的方式进行通信。
随着科技的不断进步，电报、电话、无线电等通信技术相继出现，为人们的通信带来了革命性的变化。
而今，随着互联网的快速发展，人们可以通过电子邮件、社交网络等各种方式进行即时通信，使信息传递变得更加便捷和高效。
再次，通信可以根据传输媒介的不同进行分类。
按照传输媒介的不同，通信可以分为有线通信和无线通信。
有线通信是指利用导线进行信息传输，如电话线、光纤等；而无线通信则是指通过无线电波进行信息传输，如无线电、卫星通信等。
这两种通信方式各有优劣，可以根据具体的需求来选择使用。
最后，随着科技的不断进步，通信技术也在不断发展和改进。
未来，通信技术将更加智能化和便捷化，人们可以通过更多的方式进行即时通信，如虚拟现实、增强现实等。
同时，通信技术也将更加安全可靠，以满足人们对信息安全的需求。
总的来说，通信技术的未来发展趋势将是多样化、智能化和安全可靠化。
综上所述，通信是人类社会发展的重要组成部分，它的发展历程丰富多彩，分类也是多种多样。
未来，通信技术将更加智能化、多样化和安全可靠化，为人们的生活和工作带来更多的便利和效率。
希望本文对通信的概论有所帮助，让读者对通信有更深入的了解。
电力通信网综合资源管理系统（MetarView TeleRMS）发布时间：2009-12-01信息来源：关注度：119一、引言通信资源是电力通信网络及业务的基础，资源范围包括局所、机楼、机房、管道、杆塔、光缆、电缆等通信基础设施；传输网、同步网、程控交换机、调度交换机、数据网、接入网、IP网、网管监控设备、PLC电力宽带网等智能通信网络及设备；电源、空调、油机、DDF、ODF、备品备件、仪表仪器、文档资料等配套设施及数据。
利用计算机网络、大型数据库、地理信息等技术，建立集中式的通信网综合资源管理系统，是电力公司降低通信网络运营成本、提高通信资源管理水平的有效手段。
北京市天元网络技术股份有限公司自主研发的电力通信网综合资源管理系统（MetarView TeleRMS）可在统一的平台上实现对动静态资源的集中维护、查询、统计、分析、核查、调度、预警等功能。
二、综述天元网络电力通信网综合资源管理系统为用户提供了一套安全的、可靠的、开放的、可扩展的网络资源信息平台，其最大的特点是对各类智能通信网络及设备资源进行动态管理，无需手工录入繁琐的动态资源信息，而是从综合网管（监视）系统或厂家网管系统自动获取，以保证资源数据的长期准确性和完备性。
电力通信网综合资源管理系统预留了与已建企业应用系统的互连接口，做为电力通信网运营支撑类系统的数据源，为其他系统提供准确的资源数据。
通信网综合资源管理系统可与通信网综合监视系统、流程管理系统部署在同一套软硬件平台上，也可以独立部署；当与综合监视系统集成在一起部署时，综合资源管理系统可和综合监视系统共用一套动态资源采集适配模块。
三、系统结构电力通信网综合资源管理系统采用模块化分层设计。
自下而上为动态资源采集层、应用层和表示层，三层模块采用集中式数据库系统，对外接口模块根据外部系统的接口要求独立部署。
动态资源采集层通过部署动态资源采集器与通信网综合网管、机房动力监控系统、厂家网管系统、网元等互连，实现对各个专业网络资源配置数据的自动采集和同步。

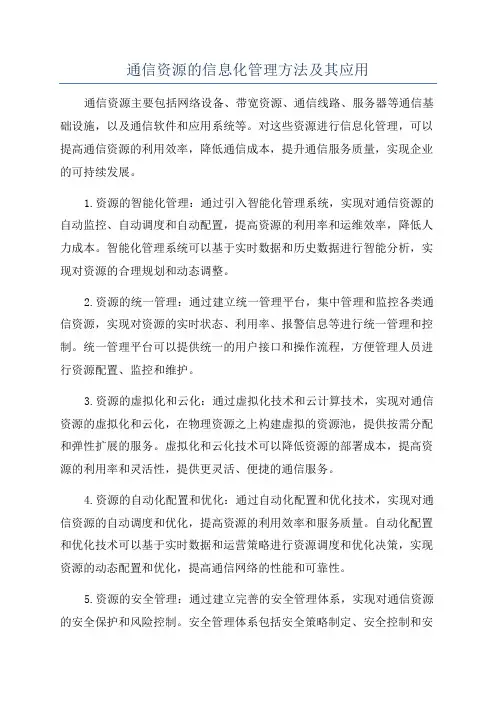

通信资源的信息化管理方法及其应用通信资源主要包括网络设备、带宽资源、通信线路、服务器等通信基础设施，以及通信软件和应用系统等。
对这些资源进行信息化管理，可以提高通信资源的利用效率，降低通信成本，提升通信服务质量，实现企业的可持续发展。
1.资源的智能化管理：通过引入智能化管理系统，实现对通信资源的自动监控、自动调度和自动配置，提高资源的利用率和运维效率，降低人力成本。
智能化管理系统可以基于实时数据和历史数据进行智能分析，实现对资源的合理规划和动态调整。
2.资源的统一管理：通过建立统一管理平台，集中管理和监控各类通信资源，实现对资源的实时状态、利用率、报警信息等进行统一管理和控制。
统一管理平台可以提供统一的用户接口和操作流程，方便管理人员进行资源配置、监控和维护。
3.资源的虚拟化和云化：通过虚拟化技术和云计算技术，实现对通信资源的虚拟化和云化，在物理资源之上构建虚拟的资源池，提供按需分配和弹性扩展的服务。
虚拟化和云化技术可以降低资源的部署成本，提高资源的利用率和灵活性，提供更灵活、便捷的通信服务。
4.资源的自动化配置和优化：通过自动化配置和优化技术，实现对通信资源的自动调度和优化，提高资源的利用效率和服务质量。
自动化配置和优化技术可以基于实时数据和运营策略进行资源调度和优化决策，实现资源的动态配置和优化，提高通信网络的性能和可靠性。
5.资源的安全管理：通过建立完善的安全管理体系，实现对通信资源的安全保护和风险控制。
安全管理体系包括安全策略制定、安全控制和安全监控等，可以确保通信资源的安全使用和避免信息泄露、网络攻击等安全风险。
在实际应用中，通信资源的信息化管理可以应用于各个领域和行业。
例如，在电信运营商中，可以通过信息化管理实现对通信网络设备、带宽资源和线路的自动调度和优化，提高网络的质量和效率，降低运营成本；在企业中，可以应用信息化管理实现对通信设备、通信线路和通信软件的集中管理和监控，提高通信效率和企业的管理效能；在政府部门中，可以通过信息化管理实现对通信资源的统一调度和管理，提高政府信息化建设的效果和管理水平。
自定义CAN通信协议一、资源节点分配。
1.I/O输入地址00H---1FH2.I/O输出地址20H----3FH3.模拟量输入地址40H---5FH4.模拟量输出地址60H---7FH5.设备标识地址80H----9FH6.通信参数地址A0H----BFH6.1. A0H 本机物理地址（生产者地址）6.2. A1H 主机物理地址（消费者地址1默认第一个为主机地址0）6.3 A2H 主机物理地址（消费者地址2）6.4 A3H 主机物理地址（消费者地址3）6.5 A4H 主机物理地址（消费者地址4）6.6 A5H 主机物理地址（消费者地址5）6.7 A6H 主机物理地址（消费者地址6）A7H 从机物理地址（服务者地址1）A8H 从机物理地址（服务者地址2）A9H 从机物理地址（服务者地址3）AAH 从机物理地址（服务者地址4）ABH 从机物理地址（服务者地址5）ACH 从机物理地址（服务者地址6）6.8. ADH CAN波特率(1=10K,2=50K,3=100K,4=200K,5=500K)6.9. AEH 用户设置波特率(1=10K,2=50K,3=100K,4=200K,5=500K)6.10. AFH 从站循环发送时间单位为2ms6.11 B0H 节点心跳时间单位5ms6.12 B1H 节点发送数据方式（0主从方式。
1循环发送。
2主动发送。
）6.13 B2H 节点主动发送的资源节点起始地址6.14 B3H 节点主动发送的数据量6.15 B4H 本机为主机或者从机7. 自定义地址区域C0H----FFH二、29位标识符分配1. 物理地址分配28—23位（源地址）2. 目的地址分配22----17位3. 功能码地址分配16——13位4. 被操作的资源节点起始地址分配12---5位5. 主动帧/应答帧分配4位6. 保留位3----0位三、数据域分配第一个数据为分段码。
（6---7位表示分段标识，0----5位表示分段计数器）四、功能码编码1. 00H保留2．01H删除连接3. 02H建立连接4. 03H通信参数设置5. 04H写连续的资源节点6. 05H读连续的资源节点7. 06H节点心跳(由从机主动发送节点心跳)此功能码不用应答8．07H五、功能码解析1. 01H删除连接和02建立连接：一个节点可以是其他节点的主机也可以是其他节点的从机，但是在整个网络中绝对主机是地址为00的主机，他管理整个网络的网络联机，即各个相对主机的分配或者取消，网络参数的设置由00绝对主机设置。

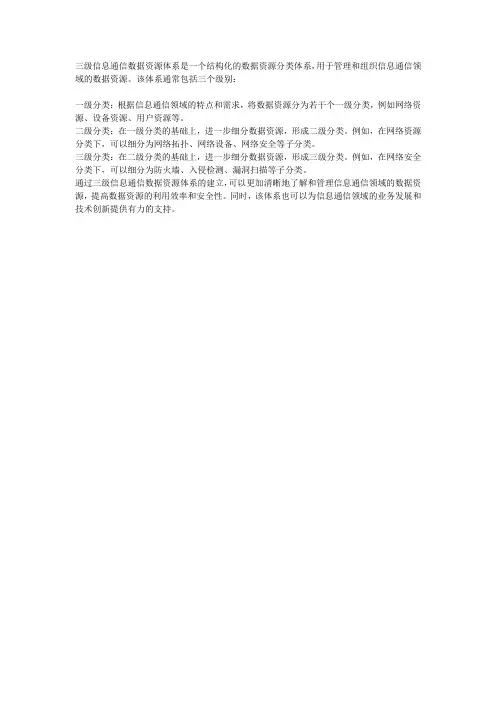

三级信息通信数据资源体系是一个结构化的数据资源分类体系，用于管理和组织信息通信领域的数据资源。
该体系通常包括三个级别：
一级分类：根据信息通信领域的特点和需求，将数据资源分为若干个一级分类，例如网络资源、设备资源、用户资源等。
二级分类：在一级分类的基础上，进一步细分数据资源，形成二级分类。
例如，在网络资源分类下，可以细分为网络拓扑、网络设备、网络安全等子分类。
三级分类：在二级分类的基础上，进一步细分数据资源，形成三级分类。
例如，在网络安全分类下，可以细分为防火墙、入侵检测、漏洞扫描等子分类。
通过三级信息通信数据资源体系的建立，可以更加清晰地了解和管理信息通信领域的数据资源，提高数据资源的利用效率和安全性。
同时，该体系也可以为信息通信领域的业务发展和技术创新提供有力的支持。
网络通信中的资源分配与流量控制技术研究随着互联网的普及和发展，人们对于快速、稳定的网络通信需求不断增加。
在满足大量用户同时在线的场景下，如何合理地分配网络资源，并进行有效的流量控制，成为了网络通信技术研究的重要方向。
本文将探讨网络通信中的资源分配与流量控制技术的研究现状、问题和挑战，并介绍一些解决方案。
首先，网络通信中的资源分配是指为了满足用户需求，将有限的网络资源分配给不同的用户或应用程序的过程。
资源分配的目标是提高网络性能，确保公平性，并降低网络拥塞的可能性。
资源分配技术可以分为静态分配和动态分配两种形式。
静态资源分配是指提前对网络资源进行划分和分配，然后按照设定的规则进行使用。
常见的静态资源分配技术包括带宽分配、路由选择和调度算法。
带宽分配是指将网络带宽按照一定的比例或优先级分配给不同的用户或应用程序，以满足其通信需求。
路由选择则是通过选择最佳的路径进行数据传输，以减少延迟和丢包率。
调度算法则是根据任务的优先级和时限要求，按照一定的规则进行任务调度。
动态资源分配是指根据网络的实时情况和用户的需求，动态地调整资源分配。
动态资源分配的核心是根据网络的负载情况进行实时调整。
一种常见的动态资源分配技术是负载均衡技术。
负载均衡技术将网络流量分散到不同的服务器上，以避免单个服务器过载引起的延迟和性能下降。
另一种常见的动态资源分配技术是流量控制技术。
流量控制是指为了避免网络拥塞和资源浪费，对流入或流出网络的数据流进行控制和限制的技术。
流量控制技术被广泛应用于各种网络通信场景，包括互联网、数据中心和移动通信网络。
在互联网中，流量控制技术主要通过拥塞控制和拥塞避免来实现。
拥塞控制是指在网络拥塞发生时，通过减少发送速率或阻塞流量，使网络恢复到合理的负载范围内。
常见的拥塞控制算法有TCP的拥塞控制算法和网络流量调度算法。
拥塞避免则是通过动态调整发送速率和加大缓冲区的容量，以预防网络拥塞的发生。
在数据中心和移动通信网络中，流量控制技术主要包括流量调度和策略路由。

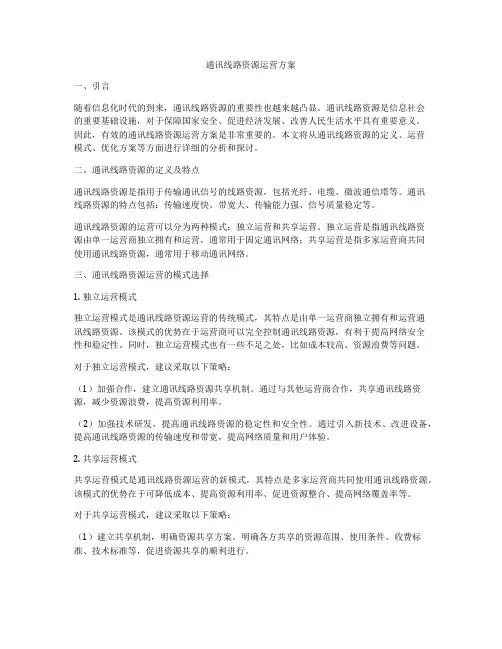

通讯线路资源运营方案一、引言随着信息化时代的到来，通讯线路资源的重要性也越来越凸显。
通讯线路资源是信息社会的重要基础设施，对于保障国家安全、促进经济发展、改善人民生活水平具有重要意义。
因此，有效的通讯线路资源运营方案是非常重要的。
本文将从通讯线路资源的定义、运营模式、优化方案等方面进行详细的分析和探讨。
二、通讯线路资源的定义及特点通讯线路资源是指用于传输通讯信号的线路资源，包括光纤、电缆、微波通信塔等。
通讯线路资源的特点包括：传输速度快、带宽大、传输能力强、信号质量稳定等。
通讯线路资源的运营可以分为两种模式：独立运营和共享运营。
独立运营是指通讯线路资源由单一运营商独立拥有和运营，通常用于固定通讯网络；共享运营是指多家运营商共同使用通讯线路资源，通常用于移动通讯网络。
三、通讯线路资源运营的模式选择1. 独立运营模式独立运营模式是通讯线路资源运营的传统模式，其特点是由单一运营商独立拥有和运营通讯线路资源。
该模式的优势在于运营商可以完全控制通讯线路资源，有利于提高网络安全性和稳定性。
同时，独立运营模式也有一些不足之处，比如成本较高、资源浪费等问题。
对于独立运营模式，建议采取以下策略：（1）加强合作，建立通讯线路资源共享机制。
通过与其他运营商合作，共享通讯线路资源，减少资源浪费，提高资源利用率。
（2）加强技术研发，提高通讯线路资源的稳定性和安全性。
通过引入新技术、改进设备，提高通讯线路资源的传输速度和带宽，提高网络质量和用户体验。
2. 共享运营模式共享运营模式是通讯线路资源运营的新模式，其特点是多家运营商共同使用通讯线路资源。
该模式的优势在于可降低成本、提高资源利用率、促进资源整合、提高网络覆盖率等。
对于共享运营模式，建议采取以下策略：（1）建立共享机制，明确资源共享方案。
明确各方共享的资源范围、使用条件、收费标准、技术标准等，促进资源共享的顺利进行。
（2）加强监管，防止资源浪费。
建立监管机制，监督各方资源的使用情况，防止资源浪费和不正当竞争。
通信系统的频谱分析与资源分配通信系统的频谱分析与资源分配是保证通信系统高效运行的重要环节。
频谱是指可用于无线通信的无线电频谱资源，分析频谱能够帮助我们了解频谱资源的利用情况和瓶颈，进而进行合理的资源分配，提升通信系统的性能。
下面将详细介绍通信系统的频谱分析与资源分配的步骤。
第一步：收集频谱数据频谱数据是进行频谱分析的基础，可以通过现场测量、监测站数据或相关机构公开的数据进行收集。
这些数据包括频谱的占用情况、业务类型、频谱分布以及频段的利用率等信息。
第二步：数据的预处理对收集到的频谱数据进行预处理，去除异常值和噪声，确保数据的有效性和准确性。
同时，对原始数据进行归一化处理，以便后续的数据分析和处理。
第三步：频谱分析通过对收集到的频谱数据进行分析，可以得知频谱的利用率、瓶颈频段等信息。
这一步是了解频谱资源利用情况的关键环节。
可以借助一些现有的频谱分析工具，如功率谱分析仪、频谱监测设备等，对数据进行处理和分析。
第四步：寻找优化方案基于频谱分析的结果，可以针对性地提出优化方案和策略。
例如，针对频谱利用率低的频段，可以考虑引入新的业务，充分利用频谱资源；对于频谱占用过高的频段，可以调整现有的业务，更合理地分配频谱资源，以达到提高整体通信系统性能的目的。
第五步：资源分配根据优化方案，对频谱资源进行合理的分配。
将频谱资源分配给不同的业务和用户，根据不同的需求和优先级进行分配。
通常会采用频谱划分的方式，将频谱分成不同的频段，为不同的业务进行分配。
第六步：性能评估与优化在资源分配完成后，需要对整个系统进行性能评估。
通过监测和测量，来衡量通信系统的性能和效果。
如果发现性能不达标，需要根据具体情况进行相应的优化措施。
第七步：持续监测和调整频谱分析与资源分配是一个持续性的过程，通信系统的频谱利用情况会随着时间的推移和业务的变化而变化。
因此，需要定期对通信系统进行频谱分析和资源分配的监测和调整，保证其高效运行。
总结：通信系统的频谱分析与资源分配是提高通信系统性能的重要环节。
通信中资源池的意思
通信中的资源池是一种多维资源分配与管理的方法。
它将系统中所有可用的资源，包括天线单元、功率、频率、时隙、码字以及空间资源等，集中到一起，由系统中特定的资源管理模块统一进行调度与分配。
资源池中的资源可以被标记为“忙”或“空闲”，当某个资源被使用时，它会被标记为“忙”，使用完毕后，标记会清除，变为“空闲”，等待下一次的分配。
资源池中可用资源的调度与分配方式不固定，可以根据具体系统的要求进行，也可以按照一定的准则对某些资源设立优先级，进一步优化无线资源的分配与管理策略。
通信、计算和缓存协同融合范例一、什么是通信、计算和缓存协同融合。
通信、计算和缓存协同融合呀，就像是三个小伙伴手拉手一起玩耍。
通信呢，就好比是它们之间的传声筒，负责把信息传来传去。
比如说，咱们在手机上发消息，这消息从一个地方跑到另一个地方，靠的就是通信啦。
计算就像是一个超级聪明的小脑袋，它能处理各种各样的任务，像咱们玩游戏的时候，游戏里的各种画面计算、人物动作计算，都是计算在起作用哦。
缓存呢，它就像是一个小仓库，把一些经常用到的东西先存起来，下次再用的时候就可以很快地拿出来啦。
这三个家伙协同融合，就可以让我们的生活变得超级方便。
二、生活中的范例。
1. 视频流媒体服务。
咱就说看视频吧。
你有没有发现，现在有些视频平台，你点开一个视频，很快就能播放了呢？这背后就有通信、计算和缓存协同融合的功劳。
当你想看一个视频的时候，通信首先要把你想看视频的这个请求发送出去。
然后呢，计算就开始分析，它要根据你的网络情况、设备性能等因素，确定给你发送什么样质量的视频流。
缓存这个时候也没闲着，它可能已经提前把这个视频的一部分或者类似视频的一些数据存在离你比较近的服务器或者你设备的本地缓存里了。
这样，视频就可以快速地播放啦，就像变魔术一样。
2. 智能交通系统。
再说说智能交通。
路上那些摄像头，它们一直在采集数据，这就是通信在发挥作用，把采集到的数据传出去。
计算就会对这些数据进行分析，比如说判断车流量、车速等情况。
缓存呢，会把一些常见路段、常见时间段的交通数据存起来。
这样，当要进行交通调度的时候，就可以更快地做出决策啦。
比如说，某个路口经常堵车，通过之前缓存的数据和实时计算，就可以及时调整信号灯的时长，让交通更顺畅。
这就像是三个小伙伴齐心协力，让我们的出行变得更便捷。
三、这种协同融合的好处。
1. 提高效率。
这种协同融合真的超级能提高效率呢。
就像我们刚刚说的看视频和智能交通的例子，因为它们协同工作，所以事情做起来就快多了。
在其他很多领域也是一样的，比如在云计算服务中，通信能快速地把用户的需求传递到计算中心，计算中心迅速计算，缓存又能加快数据的读取，这样一来，无论是企业处理大量数据，还是我们个人使用云服务，都能感觉到速度超快。
（通信企业管理）通信资源定义通信资源定义1空间公共资源为了管理通信网内的各种点状元素而划分的空间关系，是和其它专业的网络资源能够共同使用的公共部分。
具体内容如下：区域:为了通信网的管理界限清晰而划分的地理空间，区域按照管理归属，又由多个子区域组成。
站点：于通信网络中表现为壹个网络节点，于地理空间上表现为包含壹个或多个通信机房的建筑物或建筑群。
机房：指包含于站点内的用于安装通信设备及其他辅助设施或者线缆成端的建筑实体内房间。
机架位置：机房中用来放置机架的空间，于机房平面中，通常对机架位置实行整体的规划管理，机架位置通常于走线架或走线槽的阴影上，壹个机架位置能安放壹个或多个机架。
网络节点：包含俩层含义：壹是点设施的集合，能够作为壹些连接（如光缆）的起始和终止节点；二是多个网元汇聚形成的聚集节点，多个网元能够作为壹个节点来对待。
2线路走廊资源承载光缆、电缆的管道、管槽或杆路的线状空间资源，和包括形成这些线路路由的人井、接续井、电杆、铁塔等点状资源。
具体内容如下：管道：是通信线路于地面下的主要载体，用于敷设通信线路及线路附属设施。
管道能够理解为整个管道网，由所有的管道段组成，不用作为资源对象单独管理。
人井：是管道段或槽道段的终端建筑。
便于工程维护人员进行安装维护管道、子管、光缆、电缆的有壹定空间的地下设施。
人井包括接续人井、接续手井、汇集井。
汇集井包含俩个之上的方向，能够作为管/槽段的起点或终点，接续井只有俩个方向，存于于某个管/槽段当中，接续井可能变为汇集井。
于线路拓扑图中，每壹个人井均按壹定的顺序（递增或递减）进行排列，人井和人井之间通过管道段或槽道段进行联接。
管道段：由若干管群集合组成的，承载和穿放光缆或电缆的地下建筑设施。
任意相邻俩人井之间作为壹段管道段。
槽道：槽道是壹种特殊的管道，于电力系统中主要是指电缆沟；电缆沟作为敷设电力电缆的沟道，开挖于地面，有覆盖物覆盖，是电力系统特有的壹种资源，于其槽壁上敷设子管或钢管，作为光缆的承载通道。
通信资源定义1空间公共资源为了管理通信网内的各类点状元素而划分的空间关系，是与其它专业的网络资源能够共同使用的公共部分。
具体内容如下：区域:为了通信网的管理界限清晰而划分的地理空间，区域按照管理归属，又由多个子区域构成。
站点：在通信网络中表现为一个网络节点，在地理空间上表现为包含一个或者多个通信机房的建筑物或者建筑群。
机房：指包含在站点内的用于安装通信设备及其他辅助设施或者者线缆成端的建筑实体内房间。
机架位置：机房中用来放置机架的空间，在机房平面中，通常对机架位置实行整体的规划管理，机架位置通常在走线架或者走线槽的阴影上，一个机架位置能安放一个或者多个机架。
网络节点：包含两层含义：一是点设施的集合，能够作为一些连接（如光缆）的起始与终止节点；二是多个网元汇聚形成的聚集节点，多个网元能够作为一个节点来对待。
2线路走廊资源承载光缆、电缆的管道、管槽或者杆路的线状空间资源，与包含形成这些线路路由的人井、接续井、电杆、铁塔等点状资源。
具体内容如下：管道：是通信线路在地面下的要紧载体，用于敷设通信线路及线路附属设施。
管道能够懂得为整个管道网，由所有的管道段构成，不用作为资源对象单独管理。
人井：是管道段或者槽道段的终端建筑。
便于工程保护人员进行安装保护管道、子管、光缆、电缆的有一定空间的地下设施。
人井包含接续人井、接续手井、汇合井。
汇合井包含两个以上的方向，能够作为管/槽段的起点或者终点，接续井只有两个方向，存在于某个管/槽段当中，接续井可能变为汇合井。
在线路拓扑图中，每一个人井都按一定的顺序（递增或者递减）进行排列，人井与人井之间通过管道段或者槽道段进行联接。
管道段：由若干管群集合构成的，承载与穿放光缆或者电缆的地下建筑设施。
任意相邻两人井之间作为一段管道段。
槽道：槽道是一种特殊的管道，在电力系统中要紧是指电缆沟；电缆沟作为敷设电力电缆的沟道，开挖于地面，有覆盖物覆盖，是电力系统特有的一种资源，在其槽壁上敷设子管或者钢管，作为光缆的承载通道。
通信资源定义1空间公共资源为了管理通信网内的各种点状元素而划分的空间关系，是与其它专业的网络资源可以共同使用的公共部分。
具体内容如下：区域:为了通信网的管理界限清晰而划分的地理空间，区域按照管理归属，又由多个子区域组成。
站点：在通信网络中表现为一个网络节点，在地理空间上表现为包含一个或多个通信机房的建筑物或建筑群。
机房：指包含在站点内的用于安装通信设备及其他辅助设施或者线缆成端的建筑实体内房间。
机架位置：机房中用来放置机架的空间，在机房平面中，通常对机架位置实行整体的规划管理，机架位置通常在走线架或走线槽的阴影上，一个机架位置能安放一个或多个机架。
网络节点：包含两层含义：一是点设施的集合，可以作为一些连接（如光缆）的起始和终止节点；二是多个网元汇聚形成的聚集节点，多个网元可以作为一个节点来对待。
2线路走廊资源承载光缆、电缆的管道、管槽或杆路的线状空间资源，和包括形成这些线路路由的人井、接续井、电杆、铁塔等点状资源。
具体内容如下：管道：是通信线路在地面下的主要载体，用于敷设通信线路及线路附属设施。
管道可以理解为整个管道网，由所有的管道段组成，不用作为资源对象单独管理。
人井：是管道段或槽道段的终端建筑。
便于工程维护人员进行安装维护管道、子管、光缆、电缆的有一定空间的地下设施。
人井包括接续人井、接续手井、汇集井。
汇集井包含两个以上的方向，可以作为管/槽段的起点或终点，接续井只有两个方向，存在于某个管/槽段当中，接续井可能变为汇集井。
在线路拓扑图中，每一个人井都按一定的顺序（递增或递减）进行排列，人井与人井之间通过管道段或槽道段进行联接。
管道段：由若干管群集合组成的，承载和穿放光缆或电缆的地下建筑设施。
任意相邻两人井之间作为一段管道段。
槽道：槽道是一种特殊的管道，在电力系统中主要是指电缆沟；电缆沟作为敷设电力电缆的沟道，开挖于地面，有覆盖物覆盖，是电力系统特有的一种资源，在其槽壁上敷设子管或钢管，作为光缆的承载通道。
槽道可以理解为整个槽道网，由所有的槽道段组成，不用作为资源对象单独管理。
槽道段：在槽道中，任意相邻两接续井之间算为一段槽道段。
槽道段没有管群，有管孔和子管。
管群：管群是一组管孔的汇集。
管孔：可穿放若干条光缆、电缆或子管的管道段截面的空心部分。
一个管道段可以有多个管孔，每个管孔又包含多个子管。
管孔可能从属于某一管群，也可能作为单独存在。
子管：子孔从属于管孔,放置在管孔内的管，如PVC管，用于将大的管孔分割为更小的空间。
管道闸：管道闸属于站点,在站点的地下进线室中，是出局的管道在地下进线室中的管道截面，它与出局管道的第一个人井构成了出局管道段。
管道闸位：管道闸位从属于某一管道闸，由某个方向管群组汇集而成的一个截面。
引上管：连接管道段和杆路的设施，此外，从机房到铁塔/门架/地槽一段也可以定义为引上管。
杆路：杆路是通信线路在地面上的主要载体，用于架设通信线路及线路附属设施。
杆路的主体为杆塔，杆路是一组有缆线连接关系的杆塔的总和。
杆塔：专门用来架设通信线缆的架线杆和电力铁塔。
杆路段：是在杆路中的有相同属性的一组有通信缆线连接关系的杆塔组合。
金具：在杆塔上用于悬挂通信缆线的装置，是在电力铁塔上的户外支撑架，有耐张型和悬挂型之分。
市区外的电力光缆一般架在杆塔上，无论是OPGW、ADSS、ADL、或者是其他型号的光缆，都有与之相配用的特殊组件（通称为金具）将光缆固定于杆塔上。
3设备设施资源在通信网内实现一定功能的物理实体节点。
具体内容如下：机架：用于固定设备子框、配线设施等的实体容器，主要按厂商及所安装设备设施用途进行分类，有些机架可进行设备、ODM、DDM、VDM、NDM 等的混装。
子框：包含多个插槽、用于安装机盘的设备框实体，或用于固定ODM、DDM、VDM、NDM的实体。
机盘：占用一个或多个插槽，完成一定功能的实体。
机盘端口：提供信号的输入和输出的物理接口，通常与设备机盘和逻辑通道相关。
光配线模块（ODM）：安装在机架的子框上，光缆线路网中的成端设备或光交接点。
ODF端子：在光配线模块中的内部接线装置，分别连接至光缆尾纤、跳纤（通过跳纤连接至设备的线路端口），利用跳纤使两端光缆纤芯任意跳接连通，以达到灵活调度光纤链路的目的。
光配线架（ODF）：在通信站点机房内专门用来安装光配线模块的机架。
音频配线模块（VDM）：安装在机架的子框上，是通信电缆线路网中的成端设备。
VDF端子：在音频配线模块中的内部接线装置，分别连接至通信电缆线对和跳线，利用跳线使两端线对任意跳接连通，以达到灵活调度线对的目的。
音频配线架（VDF）：在通信站点机房内专门用来安装音频配线模块的机架。
数字配线模块（DDM）：安装在机架的子框上，是同轴电缆的成端设备。
DDF端子：在数字配线模块中的接线装置，是分别连接传输网设备、接入网设备及业务网设备的数字端口，利用同轴电缆跳线使两端端口任意跳接连通，以达到灵活调度电路的目的。
数字配线架（DDF）：在通信站点机房内专门用来安装数字配模块的机架。
网络配线模块（NDM）：安装在机架的子框上，是网络线缆的成端设备。
NDF端子：在网络配线模块中的接线装置，是分别连接网络线缆和数据网设备或网络终端设备的端口，利用网络线缆跳线使两端端口任意跳接连通，以达到网络终端灵活应用的目的。
网络配线架（NDF）：在通信站点机房内专门用来安装网络配模块的机架。
高频电缆引入架：用于载波机房的通讯配套设备。
对于来自室外的结合滤波器的高频电缆先进入该架，然后合理地分配到电力线载波机的“高频电缆”端子上去。
凡需要并联运行的载波机，均可以在此引入架上任意组合。
交直流配电屏：主要用于通信局站内交直流电源的二次分配,以满足通信设备对分路数量和容量等的要求。
蓄电池：主要用于提供通信后备电源4通信线缆资源传输光信号和电信号线状资源，是联系设备设施的线状实体。
具体内容如下：光缆：光缆由多个光缆段组成，当光缆出现分支的时候，在定义上要区别主干段和分支段，一条光缆的定义应该从纤芯归属的角度来做出，光缆是其所管辖的纤芯都已经成端的光缆段的组合。
在管理使用角度有最长的直通纤芯，或者是有连续的共缆结构。
光缆接头盒：用于光缆线路中架空、管道(人孔)直埋等敷设方式的直通和分歧接续，对接头起保护作用的包扎、密封盒。
光缆缆盘：两个相邻光缆接头盒之间的一段光缆。
光缆接续接头盒：光缆接头盒的一种，所有纤芯都按顺序接续，是在光缆段内连接光缆缆盘的接头盒。
光缆分歧接头盒：光缆接头盒的一种，是相邻光缆段之间的连接点，光缆的纤芯数量或者纤序在这里发生了改变，光缆的纤芯在这里分歧，走向不同的方向。
光缆段：两个连续光缆分歧接头之间、光缆起始点到第一个光缆分歧接头之间、光缆分歧接头到光缆终端设备之间的一段光缆。
一个光缆段，可能包含有多个光纤连接段。
在同一光缆段内纤数和纤序保持不变。
光缆段可以跨区域。
光纤连接：指网络中光缆端到端的一根纤芯，端点可以是成端的光交接点，也可以悬空于光缆接头盒中。
光纤连接组：指网络中光缆的纤芯，在光交接点之间形成的逻辑分组，它标示出光缆纤芯分组在成端处之间，没有任何活接头的纤芯资源的分布状况，是一个逻辑资源的概念。
光纤链路：从资源调度角度形成的逻辑资源。
光纤链路是光纤连接组中的纤芯经过调度配置，一经使用即可传送信号的光通路。
一般经过在成端处跳纤，连通若干段（也可以只有一段）光纤连接纤芯所形成。
光交接箱：位于站点建筑物内或建筑物外的，连接光缆的一种光缆线路网中的成端设备。
光交接箱由子框组成，子框由ODM模块组成。
光分纤箱：是连接光缆和光用户线的一种设备。
在本版模型中，光分纤箱由子框组成，子框由ODM模块组成。
光缆盘留：施放光缆的过程中在人井、杆塔、机房，将缆长的一部分盘绕起来，以备将来调节之需的那一部分光缆。
光缆预留纤芯：光缆段中未成端（悬空）的一部分纤芯。
光纤尾纤：光纤尾纤是一端已经安装了光纤连接器的一段光纤，长度大多为1-3米，当将它的另一端与光缆中的纤芯连接成一体（使用熔接或冷接）后，光缆的纤芯上就装上了光纤连接器，可以插入光纤耦合器与另一根光纤对接。
光纤跳纤：用来连接光设备端子与ODF端子或两ODF端子之间的，完成光纤链接或光设备对纤芯应用功能的，两端都安装了光纤连接器的一段光纤。
通信电缆：完成通信电信号传输的电缆，一条电缆由多个电缆段通过电缆接头衔接组成，电缆的类型包括：中继、配线、用户、导引、高频电缆。
电缆段：两个连续电缆分歧接头之间、电缆起始点到第一个分歧接头之间、分歧接头到电缆终端设备之间的一段电缆。
分线盒也可以作为电缆段的起点和终点。
电交接箱：是电缆线路网中的一种成端设备，利用跳线使两端线对任意跳接连通，以达到灵活调度线对的目的。
电交接箱由子框组成，子框由VDM模块组成。
电分线盒：连接配线电缆和用户线的设备。
在本版模型中，电分线盒由子框组成，子框由VDM模块组成。
电缆分歧接头：电缆路由中相邻电缆段的连接点，在此点发生电缆线序分配的变化。
电缆预留线对：在电缆接头处，考虑到可能存在的用户需求，而预先将一部分线序资源保留，该点称为电缆预留。
电缆盘留：施放电缆的过程中，在机房将缆长的一部分盘绕起来，以备将来调节之需的那一部分电缆。
5传输网络资源是由设备设施资源和光缆线缆资源共同组成能完成信号传输功能的主体结构。
具体内容如下：传输系统：能提供一定带宽的，由传输设备和线路构成的系统，传输系统的范围是人为划分的，对于一个实际的传输网络，可以整体上作为一个传输系统，也可以根据管理需要，划分为不同的传输系统。
SDH系统：采用SDH制式，由SDH制式的网元及其网元间的传输段组成的集合，能独立提供一定带宽的传输通道, MSTP设备纳入SDH管理。
PDH系统：采用PDH制式，由PDH制式网元和其网元间的传输段组成的集合，能独立提供一定带宽的传输通道。
WDM系统：传输网络中采用波分复用技术进行传输，由WDM网元网元间的光通道组成的完成多光波传输功能的集合，能独立提供一定带宽光传输通道。
传输网元：由一个或多个机盘或者子框组成, 能够独立完成一定的传输功能或交换功能的集合。
如PDH设备、SDH设备（ADM、TM、REG）等。
网元端口：提供信号的输入和输出的逻辑接口，对应于一个或一组物理端口，与逻辑通道相关。
传输段：属于一个传输系统，由设备通过端口的连接组成。
网元和传输段共同构成系统。
通道：描述两个终结点之间逻辑连接。
传输系统中，两个网元端口或虚容器之间、经过一个或多个传输段、在其中间路径上没有被解复用过、具有固定速率的通信通路。
通道段：在通道的终结点拆分出多个具有固定带宽的下级传输信道，所拆分出来的某一个传输信道与同等带宽的另一传输信道在网元内进行交叉连接形成新的通道，则原传输信道称为新形成的通道的通道段。
