电力电子技术离线作业答案

现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。

6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。

7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。

8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。

9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。

10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。

11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。

《电力电子技术》习题及解答第1章思考题与习题晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

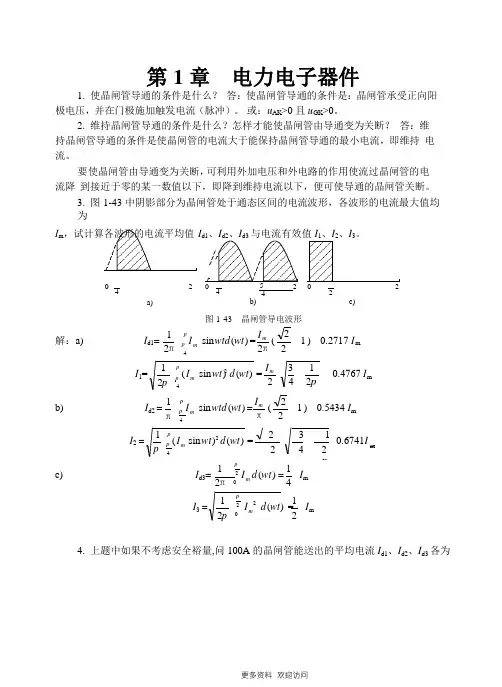

mπ1 p第1 章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK>0 且u GK>0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3 与电流有效值I1、I2、I3。

0 2 04 45 2 0 24 2a) b) c)图1-43 晶闸管导电波形解：a) I d1=1 p ImpImsinw td (wt) =(21 ) 0.2717 I2π42π 2I1=Im3 10.4767 I m1 p2 4 2pIm2b) I d2 =πpImsin w td (wt)=4( 1 ) 0.5434 I m2I2 0.6741I1 p 1c) I d3= 2 Imd (wt)= I m2π0 421I3 = 2 Imd (wt) = I m2p 0 24. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3 各为多少？这时，相应的电流最大值I m1、I m2、I m3 各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A，由上题计算结果知Ia) I m1b) I m20.4767I0.6741329.35，I d10.2717 I m189.48232.90, I d20.5434 I m2126.561c) I m3=2 I = 314, I d3=4I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P1N1P2 和N1P2N2 构成两个晶体管V1、V2,分别具有共基极电流增益a1 和a2，由普通晶闸管的分析可得，a1+ a2 =1 是器件临界导通的条件。

电力电子技术习题解答(doc 35页)电力电子技术习题解答习题一1、晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管关断的条件是什么，如何实现？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压（U>0），并在门极施加触发电流AK>0）。

要使晶闸管由导通转为关断，可利用（UGK外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断。

2、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？没有达到晶答：这是由于晶闸管的阳极电流IA闸管的擎住电流（I）就去掉了触发脉冲，这种L情况下，晶闸管将自动返回阻断状态。

在具体电路中，由于阳极电流上升到擎住电流需要一定的时间（主要由外电路结构决定），所以门极触发信号需要保证一定的宽度。

3、图1-32中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各为多少？图1-32 习题3附图解：（a）额定电流100A的晶闸管允许流过的电流有效值为157A，则；平均值为：。

（b）为157A ，则2157222()mI A ≈； 平均值为：0.6366141.33()dbm II A =≈。

（c ）313sin()()0.47752dcm m m II t d t I I ππωωππ==≈⎰22331113(sin )()(1cos 2)()()0.6342238m c m m I I I t d t t d t I I πππππωωωωπππ=-=+⎰⎰额定电流100A 的晶闸管允许流过的电流有效值为157A ，则157247.56()0.6342mI A =≈；平均值为：0.4775118.21()dcm II A =≈。

（d ）33113sin()()0.23872224m ddm m mI II t d t I I ππωωπππ===≈⎰22331113(sin )()(1cos 2)()()0.4485222238m d m m I I I t d t t d t I πππππωωωωπππ==-=+⎰⎰额定电流100A 的晶闸管允许流过的电流有效值为157A ，则157350.06()0.4485mI A =≈；平均值为：0.238783.56()ddm II A =≈。

0-1. 什么是电力电子技术 ?电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。

国际电气和电子工程师协会（ IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。

”0-2. 电力电子技术的基础与核心分别是什么?电力电子器件是基础。

电能变换技术是核心.0-3. 请列举电力电子技术的 3 个主要应用领域。

电源装置 ; 电源电网净化设备 ; 电机调速系统 ; 电能传输和电力控制 ; 清洁能源开发和新蓄能系统 ; 照明及其它。

0-4. 电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型AD-DC整流电 ;DC-AC逆变电路 ;AC-AC 交流变换电路 ;DC-DC直流变换电路。

常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。

0-5. 从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。

可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。

集成电晶闸管及其应用：大功率整流器。

自关断器件及其应用：各类节能的全控型器件问世。

功率集成电路和智能功率器件及其应用：功率集成电路（ PIC），智能功率模块（ IPM）器件发展。

0-6. 传统电力电子技术与现代电力电子技术各自特征是什么?传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般为相控型，控制技术多采用模拟控制方式。

现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽调制型，控制技术采用 PWM 数字控制技术。

0-7. 电力电子技术的发展方向是什么?新器件：器件性能优化，新型半导体材料。

高频化与高效率。

集成化与模块化。

数字化。

绿色化。

1-1. 按可控性分类，电力电子器件分哪几类?按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电力电子技术课后习题答案1. 什么是开关电源？通过高频开关的方式控制电源输出电流、电压的一种电源设备，它具有功率密度高、体积小、效率高等优点。

开关电源分为交流输入和直流输入两种类型，广泛应用于计算机、通讯设备、电子仪器等领域。

2. 开关电源的工作原理是什么？开关电源的核心是开关管，通过开关管的导通和截止，在高频条件下实现将输入电压转换成所需的输出电压。

开关电源主要包含三个部分：输入级、差分放大器和输出级。

输入级通过整流电路对输入电压进行整流，得到一个大于输出电压的电压，经过输入滤波电容器的滤波得到一个较为稳定的电压；差分放大器将输入电压转换成与参考电压相比的误差信号，该信号经过反馈电路和脉宽调制信号一起作用在开关管上，从而控制开关管导通和截止。

输出级将开关管产生的脉冲转换成所需要的输出电压和输出电流。

3. 什么是磁性元器件？磁性元器件是指通过磁性相互作用实现电能和磁能之间的相互转换，完成电子设备中能量的传递、变换和存储的器件，可以分为电感和变压器两种类型。

其中，电感是一种利用磁性材料制成的元器件，具有阻抗大、耐久性好、噪音小等特点；变压器则是能将一个交流电信号转换为另一个电信号的元件，不仅可以实现电压变换，还可以实现电流变换。

4. 在开关电源中，变压器和电感作用有什么不同？在开关电源中，变压器和电感都是采用磁性元器件来实现电能和磁能之间的相互转换。

不同的是，变压器主要用于电源输出和驱动，能够将一个交流电信号转换为另一个电信号，实现电压变换和电流变换；而电感则主要用于滤波器中，能够平滑输出电流，起到稳定输出电压和抑制噪声等作用。

5. 什么是PWM调制？PWM调制是一种通过改变脉冲宽度来调制输出电压的方式，在开关电源中广泛应用。

可以通过改变脉冲宽度和频率来控制输出电压和电流。

调制周期内，脉冲电压的平均值与输入电压成比例，即输出电压。

6. 为什么需要输入滤波电容器？输入滤波电容器是开关电源中的关键元件之一，它可以将输入电源提供的交流信号滤波，使其变成一个较为稳定的直流电信号，避免高频干扰对开关电源产生不良影响，从而起到保护开关管和保证稳定输出电压的作用。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少这时，相应的电流最大值Im1、Im2、Im3各为多少解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Im2Id2c) Im3=2I=314 Id3=2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

电子电力课后习题答案（王兆安第五版）机械工业出版社第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

《电力电子技术》平时作业一、简答题（每题20分，共100分）1使变流器工作于有源逆变状态的条件是什么?答：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使Uβ为负值；③主回路中不能有二极管存在。

2单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0~，当负载为电感负载时，要求的晶闸管移相范围是0~。

三相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0~，当负载为电感负载时，要求的晶闸管移相范围是0~。

3试说明直流斩波器主要有哪几种电路结构?试分析它们各有什么特点?答：直流斩波电路主要有降压斩波电路（Ｂuck），升压斩波电路（Ｂoost），升降压斩波电路（Ｂuck－Ｂoost）和库克（Ｃook）斩波电路。

降压斩波电路是：一种输出电压的平均值低于输入直流电压的变换电路。

它主要用于直流稳压电源和直流直流电机的调速。

升压斩波电路是：输出电压的平均值高于输入电压的变换电路，它可用于直流稳压电源和直流电机的再生制动。

升降压变换电路是输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。

主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。

库克电路也属升降压型直流变换电路，但输入端电流纹波小，输出直流电压平稳，降低了对滤波器的要求4三相交-交变频电路有哪两种接线方式?它们有什么区别?答：第一种：公共交流母线方法。

它由三组彼此独立的，输出电压相位相互错开120 的单相交-交变频电路组成，他们的电源进线通过进线电抗器接在公共的交流母线上。

因为电源进线端公用，所以三相单相变频电路的输出端必须隔离。

为此，交流电动机的三个绕组必须拆开，同时引出六根线。

第二种：输出星形连接方式。

电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

精心整理电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

或：uAK>0I m，试I1=b)II2=c)II3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a)I m135.3294767.0≈≈IA,I d1≈0.2717I m1≈89.48Ab)I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c)I m3=2I=314I d3=5.78413=m I2-6GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

121＞αα+两个等效晶体管过饱和而导通；121＜αα+不能维持饱和导通而关断。

GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同：l)GTO 在设计时2α较大，这样晶体管V2控制灵敏，易于GTO 关断；2)GTO 导时刻，负载电流为零。

在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。

因此，在电源电压u 2的一个周期里，以下方程均成立：t U ti L ωsin 2d d 2d = 考虑到初始条件：当?t ＝0时i d ＝0可解方程得：)cos 1(22d t LU i ωω-= =LU ω22=22.51(A) u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60?~180?期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180?~300?期间释放，因此在u 2一个周期中60?~300?期间以下微分方程成立：考虑初始条件：当?t ＝60?时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=LU ω222=11.25(A) 此时u d 与i d 的波形如下图：3-2．图3-10为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为222U ；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

浙江大学远程教育学院《电力电子技术》课程作业姓名：应晓兵学号：年级：15春学习中心：建德学习中心—————————————————————————————第1章1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示图 1-37问：（1）开关S闭合前灯泡亮不亮（2）开关S闭合后灯泡亮不亮（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮原因是什么答：（1）不亮；（2）亮；（3）不亮，出现电压负半周后晶闸管关断。

2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因冬天工作正常到夏天变得不可靠又可能是什么现象和原因答：晶闸管的门极参数IGT、UGT受温度影响，温度升高时，两者会降低，温度升高时，两者会升高，故会引起题中所述现象。

3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理为什么（分析时不考虑电压、电流裕量）RTM U V U >==3112220(a) (b)(c)图 1-38 习题5图答：（a ）故不能维持导通(b)而即晶闸管的最大反向电压超过了其额定电压，故不能正常工作（c ）I d =160/1=160A>I H I T =I d =160A<×100=157A 故能正常工作4．什么是IGBT 的擎住现象使用中如何避免答：IGBT 由于寄生晶闸管的影响，可能是集电极电流过大（静态擎住效应），也可能是mA I mA A I H d 42002.010501003=<==⨯=Hd I A I I I >====9.957.1/...56.1521022022duce/dt过大（动态擎住效应），会产生不可控的擎住效应。

实际应用中应使IGBT的漏极电流不超过额定电流，或增加控制极上所接电阻RG的数值，减小关断时的duce/dt，以避免出现擎住现象。

第2章、Ｌd的名称及作用。

（LJ为过流继电器）1．出图2-57中①～⑨各保护元件及VDF图2-57 三相桥式整流电路的保护答：（1）交流进线电抗器限流、限du/dt和di/dt（2）压敏电阻过压保护（3）交流侧阻容保护过压保护（4）桥臂电感限du/dt(由元件换流引起）、di/dt（5）快熔过流保护（6）过压保护电容限制关断过电压对元件的损害（7）抑振电阻防止L、C振荡，限制电容放电电流（8）直流侧压敏电阻直流侧过压保护（9）过流继电器过流时，继电器开路，保护主电路（10）VDF续流二极管为负载电路提供通路，过压保护（11）Ld平波电抗器防止直流电流波动（断流）2．GTR、IGBT等过流保护中，为何要采用检测集射极电压作为保护基准答：1. 如以测量集电极电流I c 为过流保护原则，当I cg 测量误差为cI ∆，则保护电路将在集电极电流为I cg +cI ∆时才动作，但此时工作点已经移至线性放大区，到元件关断时已出现高损耗，导致GTR 损坏。

《电力电子技术》课后习题答案《电力电子技术》课后习题答案1.什么是电力电子技术？电力电子技术是指利用电子器件和电力电子装置来控制、调节和转换电能的一门技术。

它包括了电力电子器件的设计与应用、电力电子装置的控制与调节以及电力电子系统的设计和优化等方面的内容。

2.电力电子技术的应用领域有哪些？电力电子技术在工业、交通、通信、农业、家庭等领域都有广泛的应用。

常见的应用包括变频调速、UPS电源、电力传输与分配、电动汽车、太阳能和风能发电等。

3.什么是电力电子器件？电力电子器件是指能够实现电力电子技术所需功能的电子器件。

常见的电力电子器件包括二极管、晶闸管、场效应管、双向晶闸管等。

4.什么是晶闸管？晶闸管是一种具有双向导电性的电力电子器件，它由四层半导体材料组成，具有控制极、阳极和阴极三个电极。

晶闸管的主要作用是实现电流的单向导通和双向导通。

5.什么是PWM调制技术？PWM调制技术是一种通过改变脉冲宽度来实现信号调制的技术。

在电力电子技术中，PWM调制技术常用于实现电力电子装置的输出电压和电流的调节和控制。

6.什么是变频调速技术？变频调速技术是通过改变电机的供电频率来实现电机转速调节的一种技术。

在电力电子技术中，常用的变频调速技术包括直流调速、感应电动机调速和永磁同步电动机调速等。

7.什么是电力传输与分配？电力传输与分配是指将电能从发电厂传输到用户的过程，以及在用户之间进行电能分配的过程。

在电力电子技术中，常用的电力传输与分配技术包括高压直流输电和电力变压器调压等。

8.什么是电动汽车？电动汽车是指使用电能作为动力源的汽车。

电动汽车的主要部件包括电池组、电机和电力电子控制系统等。

9.什么是太阳能和风能发电？太阳能和风能发电是利用太阳能和风能将其转化为电能的过程。

太阳能发电主要通过太阳能电池板将太阳能转化为直流电能，而风能发电则通过风力发电机将风能转化为交流电能。

10.电力电子技术的发展趋势是什么？电力电子技术的发展趋势主要包括功率密度的提高、效率的提高、可靠性的提高和智能化的发展等。
