编号：________________电场中场强与电势的关系有哪些电场中场强与电势的关系有哪些场强与电势有哪些关系场强与电势没直接关系.越靠近电荷,场强越大.若电荷为正电荷,越靠近,电势越大.若电荷为负电荷,越靠近,电势越小.（沿电场线方向移动,电势不断减小.）虽然，场强与电势没关系，但场强和“电势差（电压）”是有关的，关系就是E=U/D 其中E是场强，U是电势差（电压），D就是板间距离。
电场强度：是用来表示电场的强弱和方向的物理量。
实验表明，在电场中某一点，试探点电荷(正电荷)在该点所受电场力与其所带电荷的比值是一个与试探点电荷无关的量。
于是以试探点电荷(正电荷)在该点所受电场力的方向为电场方向，以前述比值为大小的矢量定义为该点的电场强度，常用E表示。
按照定义，电场中某一点的电场强度的方向可用试探点电荷(正电荷)在该点所受电场力的电场方向来确定;电场强弱可由试探电荷所受的力与试探点电荷带电量的比值确定。
试探点电荷应该满足两个条件：(1)它的线度必须小到可以被看作点电荷，以便确定场中每点的性质;(2)它的电量要足够小，使得由于它的置入不引起原有电场的重新分布或对有源电场的影响可忽略不计。
电场强度的单位V/m伏特/米或N/C牛顿/库仑(这两个单位实际上相等)。
常用的单位还有V/cm伏特/厘米。
电势：是描述静电场特性的基本物理量之一，标量。
库仑定律指出，两静止点电荷之间的相互作用力是向心力，其方向沿两者的连线，其大小只依赖于两者的距离。
根据库仑定律和场强叠加原理可以证明，静电力对试验电荷所作的功与路径无关，仅由起点、终点的位置确定。
若试验电荷在静电场中沿闭合路径移动一周，则静电力对它所作的功为零，这就是静电场的环路定理。
它表明静电场是保守场或势场，存在着一个可以用来描述静电场特性的、只与位置有关的标量函数——电势。
电势的物理原理是什么带电量q的电荷由电场中某点A移到参考点O（即零势能点，一般取无限远处或者大地为这个零势能点），电场力做功WAO（将这个电荷从A点移至零势能点电场力做的功)跟这个电荷的电量q比值叫（AO两点电势差）A点电势，电势也是只有大小，没有方向，也是标量。
第4课时 电场强度与电势的关系 电场中的功能关系要点一 电场强度与电势的关系 【自学再现】1、电场强度是反映电场 的性质的物理量，而电势则是反映电场 的性质的物理量。
二者与试探电荷 。
2、电势跟零电势点的选取有关，而电势差与零电势点的选取是无关的！3、电场强度的方向是电势降低最快的方向。
4、匀强电场中，场强E 与电势差U 的关系为 。
5、匀强电场中，由U=Ed 可知，沿任何方向（除等势面）电势的变化都是均匀的，即电势差U 与距离成正比关系。
【规律方法】1、 电场强度和电势比较（1） 电势与电场强度的大小没有必然联系，某点的电势为零，而电场强度不一定是零，反之亦然。
（2） 电势和电场强度都是由电场本身的因素决定，与该点的试探电荷无关。
（3） 沿着电场线的方向电势越来越低，电场线的方向是电势降落最快的方向，电场线总是由电势高的等势面指向电势低的等势面，且电场线永远垂直于等势面。
、2、关系式：U=Ed 只适用于匀强电场，同时要注意d 是沿场强方向的距离！即学即用1.如图1所示,ABCD 是匀强电场中一正方形的四个顶点,已知A 、B 、C 三点的电势分别为ϕA =15 V, ϕB =3 V, ϕC =-3 V,由此可得D 点电势ϕD = .图12、如图2所示，在沿x 轴正方向的匀强电场E 中，有一质点A 以O 为圆心、以r 为半径逆时针转动，当质点A 转动至其与O 点的连线与x 轴正方向间夹角为θ时，则O 、A 两点间的电势差为（ ） A.Er U A =0 B.θsin 0Er U A = C.θcos 0Er U A= D.θcos 0r EU A =3、如图1－6－18中A 、B 、C 三点都在匀强电场中，已知AC ⊥BC ，∠ABC ＝60°，BC ＝20 cm ，把一个电荷量q ＝10－5C 的正电荷从A 移到B ，静电力做功为零，从B 移到C ，静电力做功为－1.73×10－3J ，则该匀强电场的场强大小和方向是( )A ．865 V/m ，垂直AC 向左B ．865 V/m ，垂直AC 向右 C ．1000 V/m ，垂直AB 斜向上D ．1000 V/m ，垂直AB 斜向下图1－6－18图21.如右图，a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个梯形的四个顶点．电场线与梯形所在的平面平行．ab 平行cd ，且ab 边长为cd 边长的一半，已知a 点的电势是3 V ，b 点的电势是5 V ，c 点的电势是7 V ．由此可知，d 点的电势为( C )A ．1VB ．2VC ．3VD ．4V2. (2011年湖北黄冈质检)如图1－6－16所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心．已知电场线与圆所在平面平行．下列有关圆心O 和等分点a 的电势、电场强度的相关描述正确的是( )A ．a 点的电势为6 VB ．a 点的电势为－2 VC ．O 点的场强方向指向a 点D ．O 点的场强方向指向电势为2 V 的点图1－6－162.(2008·海南·6)如图所示,匀强电场中有a 、b 、c 三点,在以它们为顶点的三角形中,∠a = 30°,∠c =90°.电场方向与三角形所在平面平行.已知a 、b 和c 点的电势分别为(2-3) V 、(2+3) V 和2 V.该三角形的外接圆上最低、最高电势分别为 ( ) A.(2-3) V 、(2+3) V B.0 V 、4 VC.（2-334）V 、（2+334）V D.0 V 、23 V 1、如图所示，三个同心圆是同一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列。

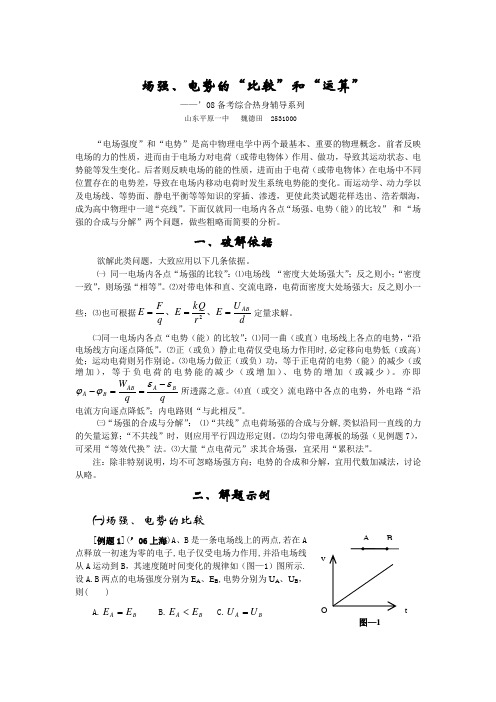

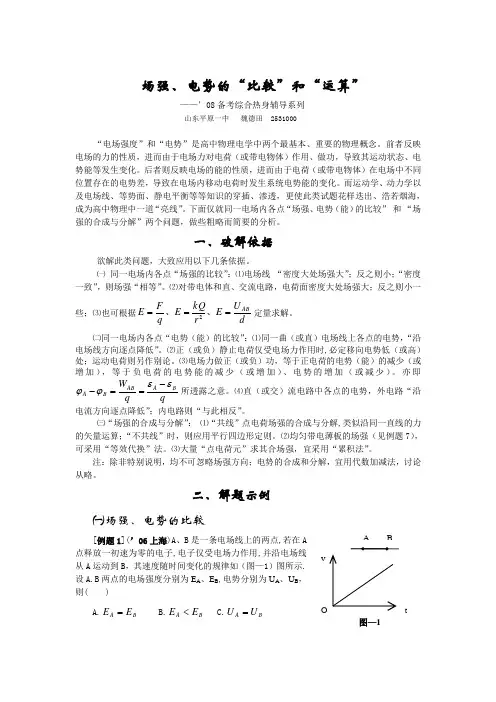

场强、电势的“比较”和“运算”——’08备考综合热身辅导系列山东平原一中 魏德田 2531000“电场强度”和“电势”是高中物理电学中两个最基本、重要的物理概念。
前者反映电场的力的性质，进而由于电场力对电荷（或带电物体）作用、做功，导致其运动状态、电势能等发生变化。
后者则反映电场的能的性质，进而由于电荷（或带电物体）在电场中不同位置存在的电势差，导致在电场内移动电荷时发生系统电势能的变化。
而运动学、动力学以及电场线、等势面、静电平衡等等知识的穿插、渗透，更使此类试题花样迭出、浩若烟海，成为高中物理中一道“亮线”。
下面仅就同一电场内各点“场强、电势（能）的比较” 和 “场强的合成与分解”两个问题，做些粗略而简要的分析。
一、破解依据欲解此类问题，大致应用以下几条依据。
㈠ 同一电场内各点“场强的比较”：⑴电场线 “密度大处场强大”；反之则小；“密度一致”，则场强“相等”。
⑵对带电体和直、交流电路，电荷面密度大处场强大；反之则小一些；⑶也可根据d U E rkQ E q F E AB ===、、2定量求解。
㈡同一电场内各点“电势（能）的比较”：⑴同一曲（或直）电场线上各点的电势，“沿电场线方向逐点降低”。
⑵正（或负）静止电荷仅受电场力作用时,必定移向电势低（或高）处；运动电荷则另作别论。
⑶电场力做正（或负）功，等于正电荷的电势（能）的减少（或增加），等于负电荷的电势能的减少（或增加）、电势的增加（或减少）。
亦即qq W B A AB B A εεϕϕ-==-所透露之意。
⑷直（或交）流电路中各点的电势，外电路“沿电流方向逐点降低”；内电路则“与此相反”。
㈢“场强的合成与分解”： ⑴“共线”点电荷场强的合成与分解,类似沿同一直线的力的矢量运算；“不共线”时，则应用平行四边形定则。
⑵均匀带电薄板的场强（见例题7），可采用“等效代换”法。
⑶大量“点电荷元”求其合场强，宜采用“累积法”。
注：除非特别说明，均不可忽略场强方向；电势的合成和分解，宜用代数加减法，讨论从略。
场强与电势的关系是怎样的
电场强度越大，沿电场线方向电势降落越快，即单位距离上的电势差越大。
在匀强电场中有U=Ed 其中，U 为电势差，E 为电场强度，d 为沿电场线方向的距离。
1 电场强度与电势有什幺关系电场强度的大小表示沿场强方向的电势降落
的快慢。
电场强度的大小与电场中某点电势的大小没有关系，但与电势差有关系。
在匀强电场中，有：E=U/d
E 表示电场强度、U 表示电场中两点间的电势差、d 表示两点间沿场强方向的距离。
从研究的对象来看，只不过一个是可看作质点的物体，一个是电荷体重力。
从所受的力来看，一个是重力（万有引力），一个是电场力。
从能量方面来看，一个是重力对物体的高度差的效应，一个是对电荷的电势差的效应。
再从位
移方面来看，一个是对物体的高度位移（竖轴方向的位移，也就是力的方向
是的位移，重力方向为竖直方向），一个是在电力线方向上的位移，匀强电场中就是平行于电力线的直线方向上的位移。
这样电势能是与重力势能相对应，电场强度就是与重力加速度相对应，电
势就是与高度相对应。
Wg=mgh，Wq=QEd
1 场强和电势差的详细关系曾经刚学电学的时候，我一开始也困惑过，为
什幺有两个像比值定义的物理量。
但仔细想想，两者完全指的是不同的方面。
把“匀强磁场”打个比方，在一个斜率不变的斜坡上，有一个球往下滚，此时。
等量同种、异种电荷电场强度和电势的定量比较作者：杨杰来源：《理科考试研究·高中》2015年第02期平常教学中，关于等量同种、异种电荷连线上电场强度和电势的比较，往往更多地根据电场线的方向和分布定性地说明.由于电场线本身并不是客观存在的，而是人为引入的，再加上电场概念本身又比较抽象，不少同学对结论心存疑惑，更希望能够通过定量计算得出更具说服力的结论.笔者尝试着进一步分析发现，的确也可以通过定量计算进行说明，教学中也收到了理想的效果.一、等量同种电荷的电场强度和电势1.等量同种电荷的连线上①电场强度从电场线分布定性分析，a→o→b，由于电场线先变疏，后变密，所以电场强度先减小后增大.定量计算：设︱ab︱=L，︱aA︱=x，EA=kQx2，kQ（L-x）2，a→o过程中（x≤L2），x 变大， kQx2减小，kQ（L-x）2增大，∴EA减小.当x=L2时，Emin=Eo=0.由对称性可知，o→b过程中，电场强度不断增大.所以，a→o→b电场强度先减小后增大.②电势从电场方向定性分析，a→o，电场方向向右，o→b，电场方向向左.沿电场线方向电势降低.所以a→o→b，电势先减小后增大.定量计算：取无穷远处Ep=0，WA→∞=EPA-0，距电荷+Q距离为r处的A点的点电荷+q 的电势能，等于把它从这点移动到零势能位置时静电力做的功.EPA=WA→∞=∫∞rkQqr2dr=kQqr，则A点的电势φA=kQr.所以，到点电荷Q距离为r处的电势为φ=kQr（Q含正负，即正电荷在其周围产生的电势为正，负电荷在其周围产生的电势为负）.在A点，a处的+Q在A点产生的电势为φ=kQx，b处的+Q在C点产生的电势为φ=kQL-x，所以等量同种电荷连线上的A点的电势φA=kQx+kQL-x=kQLx（L-x）=kQLL24-（L2-x）2，a→o过程中（x≤L2），x变大，φA减小，当x=L2时，φmin=4kQL.由对称性可知，o→b过程中，电势不断增大.所以，a→o→b，电势先减小后增大.2.等量同种电荷的中垂线上①电场强度从电场线分布定性分析，o→∞，电场线先变密，后变疏，所以，电场强度先增大后减小.定量计算：EC=2E1cosθ=8kQL2sin2θcosθ=42kQL22cos2θsin2θsin2θ.当2cos2θ=sin2θ时，即tanθ=2，场强有最大值Emax=1630kQL2.所以o→∞，电场强度先增大后减小.②电势从电场方向定性分析，电场方向沿o→∞方向.o→∞，电势降低.定量计算：a、b处的+Q在C点产生的电势均为kQL2sinθ=2kQsinθL所以φC=4kQsinθL，θ减小，φC减小，当θ=90°时，电势最高，φ0=φmax4kQL.所以o→∞，电势一直减小.二、等量异种电荷的电场强度和电势1.等量异种电荷的连线上①电场强度从电场线分布定性分析，a→o→b，由于电场线先变疏，后变密，所以电场强度先减小后增大.定量计算：同样设︱ab︱=L，︱aA︱=x，则EA-EO=kQx2 +kQ（L-x）2-8k QL2≥kQ[2x （L-x）2-8L2]=2kQ（L-2x）2x（L-x）L2≥0，所以EA≥EO，o点的电场强度最小，由对称性可知，a→o→b电场强度先减小后增大.②电势从电场方向定性分析，电场方向沿a→b方向，所以，a→b电势一直减小.定量计算：+Q在A点产生的电势为φ=kQx，-Q在C点产生的电势为φ=-kQL-x，所以φA=-kQx-kQL-x=kQ（L-2x）x（L-x），x增大，x（L-x）增大，（L-2x）减小，φA减小.所以，a→b电势一直减小.2.等量异种电荷的中垂线上①电场强度从电场线分布定性分析，o→∞，由于电场线越来越疏，所以，电场强度一直减小.定量计算：中垂线上任取一点C，Ec=8kQL2sin3θ，θ越小，EC越小.∴o→∞，E一直减小.②电势从电场方向定性分析，电场方向垂直于中垂线，沿o→∞方向移动电荷，电场力不做功，所以，o→∞，电势不变，且与无穷远处电势相等（电势为零）.定量计算：+Q在C点产生的电势为φ=2kQsinθL，-Q在C点产生的电势为φ=-2kQsinθL.所以φC=0，o→∞，电势始终为0，中垂线为等势线.由此可见，无论通过定量计算还是定性分析，都会得出同样的结论.而定量分析能让学生经历概念规律的探究过程，使得原本抽象难懂的知识真实地呈现在学生眼前，加深了学生对同种、等量异种电荷的电场强度和电势的理解，有助于学生更好地解决与此相关的各类问题.下面笔者以一道典型的高考题为例，说明相关知识在解决实际问题中的重要作用.例1（2010年江苏单科第5题）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示.下列说法中正确的是（）.A.O点的电势最低B.x2点的电势最高C.x1和-x1两点的电势相等D.x1和x3两点的电势相等解析由题图知，该图象所反映的电场的特点：①在O处，场强为零，但电势最高；②在x1和-x1两点处，场强大小相等，方向相反，电势相等；③在x1和x3两点处，场强相同，但电势不同.由此可知，这个电场不是一个点电荷的电场，可能是两个点电荷形成的电场；从x=0到正负无穷远，场强有一个最大值，电势逐渐减小；当x趋近于正负无穷远时，场强和电势均为零.说明这是两个等量同种正电荷中垂线上的电场分布（如图所示）.如果画出图象如右图所示，这就是09年江苏高考的第8题.同一个物理情境可以从不同的角度考查，但只要对等量同种、异种点电荷的电场、电势有准确的理解，问题自然就迎刃而解.答案C例2（2013年天津理综第6题）两个带等量正电的点电荷，固定在图中P、Q两点，MN 为PQ连线的中垂线，交PQ于O点，A点为MN上的一点.一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动.取无限远处的电势为零，则（）.A.q由A向O的运动是匀加速直线运动B.q由A向O运动的过程电势能逐渐减小C.q运动到O点时的动能最大D.q运动到O点时电势能为零解析等量正电荷连线的中垂线上，电场方向由O指向A，o→∞，电场强度先变大后变小，O点电场强度为零，A点电场强度大于零.又由于A点是中垂线上的任意一点，不一定是电场最强的特殊点，所以A到O的过程加速度是变化的，但不能确定是如何变化的，可能是一直减小，也可能先增大后减小.所以，A错误.带负电的试探电荷q，从A点由静止释放，所受静电力由A指向O，只在静电力作用下运动，A向O运动，电场力做正功，动能增加，电势能减小.取无限远处的电势为零，到O点时电势能为负，动能最大，所以，选项D错误，BC 正确.电场力减小，加速度逐渐减小的加速运动，q由A向O运动的过程电势能逐渐减小，q运动到O点时的动能最大，电势能不为零，AD错误.答案BC。

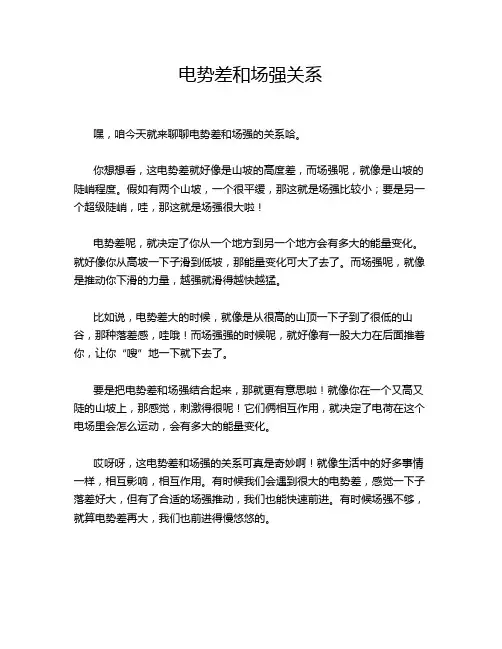

电势差和场强关系
嘿，咱今天就来聊聊电势差和场强的关系哈。
你想想看，这电势差就好像是山坡的高度差，而场强呢，就像是山坡的陡峭程度。
假如有两个山坡，一个很平缓，那这就是场强比较小；要是另一个超级陡峭，哇，那这就是场强很大啦！
电势差呢，就决定了你从一个地方到另一个地方会有多大的能量变化。
就好像你从高坡一下子滑到低坡，那能量变化可大了去了。
而场强呢，就像是推动你下滑的力量，越强就滑得越快越猛。
比如说，电势差大的时候，就像是从很高的山顶一下子到了很低的山谷，那种落差感，哇哦！而场强强的时候呢，就好像有一股大力在后面推着你，让你“嗖”地一下就下去了。
要是把电势差和场强结合起来，那就更有意思啦！就像你在一个又高又陡的山坡上，那感觉，刺激得很呢！它们俩相互作用，就决定了电荷在这个电场里会怎么运动，会有多大的能量变化。
哎呀呀，这电势差和场强的关系可真是奇妙啊！就像生活中的好多事情一样，相互影响，相互作用。
有时候我们会遇到很大的电势差，感觉一下子落差好大，但有了合适的场强推动，我们也能快速前进。
有时候场强不够，就算电势差再大，我们也前进得慢悠悠的。
总之呢，电势差和场强的关系就像是一对好搭档，一起决定着电场里的精彩世界。
我们也要像它们一样，找到自己的好搭档，一起在生活中创造出属于我们的精彩呀！哈哈，说了这么多，希望你们能明白这电势差和场强的有趣关系啦！
好了，就聊到这儿吧，下次再和你们分享其他好玩的事儿哟！。
等量的点电荷形成的电场中的场强和电势特点一. 等量的同种电荷形成的电场的特点（以正电荷形成的场为例）设两点电荷的带电量均为q，间距为R，向右为正方向1.场强特点:在两个等量正电荷的连线上，由A点向B点方向，电场强度的大小先减后增，即中点O处, 场强最小为0；场强的方向先向右再向左, 除中点O外，场强方向指向中点O在两个等量正电荷连线的中垂线上，由O点向N（M）点方向，电场强度的大小先增后减；场强的方向由O点指向N（M）。
外推等量的两个负电荷形成的场结论：在两个等量负电荷的连线上，由A点向B点方向，电场强度的大小先减后增，中点O处, 场强最小为零；场强的方向先向左再向右（除中点O外）。
在等量负电荷的连线的中垂线上，由O点向N（M）点方向，电场强度的大小先增后减，场强的方向由N（M）指向O点2.电势特点:在两个等量正电荷的连线上，由A点向B点方向，电势先减后增，中点O处, 电势最小，但电势总为正。
在两个等量正电荷的连线的中垂线上，由O点向N（M）点方向，电势一直减小且大于零，即O点最大，N(M)点为零外推等量的两个负电荷形成的场在两个等量负电荷连线上，由A点向B点方向，电势先增后减，在中点O处, 电势最大但电势总为负；在两个等量负电荷连线的中垂线上，由O点向N（M）点方向，电势一直增大且小于零，即O点最小，N(M)点为零二：等量的异种电荷形成的电场的特点1.场强特点在两个等量异种电荷的连线上，由A点向B点方向，电场强度的大小先减小后增大，中点O处场强最小；场强的方向指向负电荷在两个等量异种电荷的连线的中垂线上，由O点向N（M）点方向，电场强度的大小一直在减小；场强的方向平行于AB连线指向负电荷一端2.电势特点:在两个等量异种电荷的连线上，由A点向B点方向，电势一直在减小，中点O处电势为零，正电荷一侧为正势，负电荷一侧为负势。
等量异种电荷连线的中垂线上任意一点电势均为零即等量异种电荷的连线的中垂线（面）是零势线（面）库仑定律内容表述：真空中两个静止点电荷之间的相互作用力的大小跟两个点电荷的电荷量的乘积成正比，跟它们的距离的二次方成反比．作用力的方向在两个点电荷的连线上公式： 静电力常量：k = 9.0×109 N·m2/C2库仑定律适用条件：真空中，点电荷点电荷——理想化模型，实际上是不存在的．但只要带电体本身的大小跟它们之间的距离相比可以忽略，带电体就可以看作点电荷．并非是体积小就能当点电荷（理想化研究方法）启示与小结：可以看出，万有引力公式和库仑定律公式在表面上很相似，只有质量和电荷量的区别，体现了科学的一种对称美，它们的实质区别是：首先万有引力公式计算出的力只能是相互吸引的力，绝没有相排斥的力．其次，由计算结果看出，电子和质子间的万有引力比它们之间的静电引力小的很多，因此在研究微观带电粒子间的相互作用时，主要考虑静电力，万有引力虽然存在，但相比之下非常小，所以可忽略不计电场：是力的作用媒介：电荷之间的相互作用是通过特殊形式的物质——电场发生的，电荷的周围都存在电场，电场的物质性是客观存在的，具有物质的基本属性——质量和能量。
