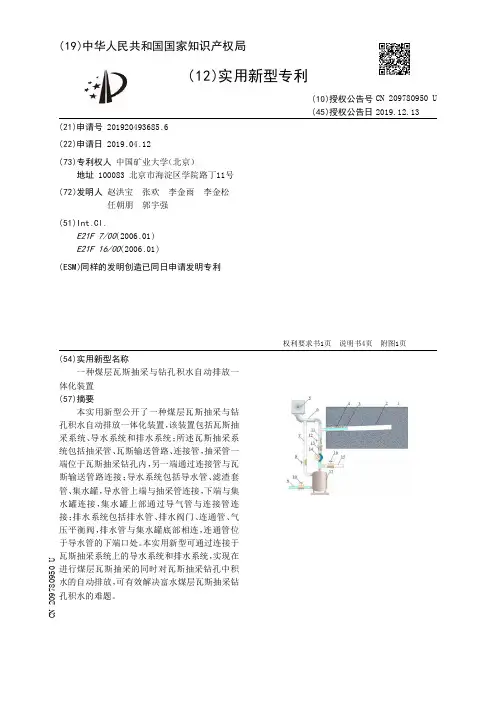

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920493685.6(22)申请日 2019.04.12(73)专利权人 中国矿业大学（北京）地址 100083 北京市海淀区学院路丁11号(72)发明人 赵洪宝　张欢　李金雨　李金松　任朝朋　郭宇强　(51)Int.Cl.E21F 7/00(2006.01)E21F 16/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种煤层瓦斯抽采与钻孔积水自动排放一体化装置(57)摘要本实用新型公开了一种煤层瓦斯抽采与钻孔积水自动排放一体化装置，该装置包括瓦斯抽采系统、导水系统和排水系统；所述瓦斯抽采系统包括抽采管、瓦斯输送管路、连接管，抽采管一端位于瓦斯抽采钻孔内，另一端通过连接管与瓦斯输送管路连接；导水系统包括导水管、滤渣套管、集水罐，导水管上端与抽采管连接，下端与集水罐连接，集水罐上部通过导气管与连接管连接；排水系统包括排水管、排水阀门、连通管、气压平衡阀，排水管与集水罐底部相连，连通管位于导水管的下端口处。

本实用新型可通过连接于瓦斯抽采系统上的导水系统和排水系统，实现在进行煤层瓦斯抽采的同时对瓦斯抽采钻孔中积水的自动排放，可有效解决富水煤层瓦斯抽采钻孔积水的难题。

权利要求书1页 说明书4页 附图1页CN 209780950 U 2019.12.13C N 209780950U权　利　要　求　书1/1页CN 209780950 U1.一种煤层瓦斯抽采与钻孔积水自动排放一体化装置，包括瓦斯抽采系统、导水系统和排水系统；所述瓦斯抽采系统包括抽采管、瓦斯输送管路、连接管，抽采管一端位于瓦斯抽采钻孔内，另一端通过连接管与瓦斯输送管路连接；导水系统包括导水管、滤渣套管、集水罐，导水管上端与抽采管连接，下端与集水罐连接，集水罐上部通过导气管与连接管连接；排水系统包括排水管、排水阀门、连通管、气压平衡阀，排水管与集水罐底部相连，连通管位于导水管的下端口处。

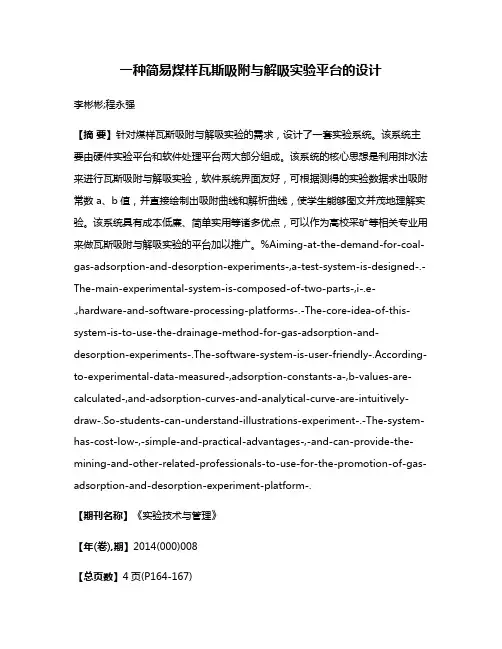

一种简易煤样瓦斯吸附与解吸实验平台的设计李彬彬;程永强【摘要】针对煤样瓦斯吸附与解吸实验的需求，设计了一套实验系统。

该系统主要由硬件实验平台和软件处理平台两大部分组成。

该系统的核心思想是利用排水法来进行瓦斯吸附与解吸实验，软件系统界面友好，可根据测得的实验数据求出吸附常数 a、b值，并直接绘制出吸附曲线和解析曲线，使学生能够图文并茂地理解实验。

该系统具有成本低廉、简单实用等诸多优点，可以作为高校采矿等相关专业用来做瓦斯吸附与解吸实验的平台加以推广。

%Aiming-at-the-demand-for-coal-gas-adsorption-and-desorption-experiments-,a-test-system-is-designed-.-The-main-experimental-system-is-composed-of-two-parts-,i-.e-.,hardware-and-software-processing-platforms-.-The-core-idea-of-this-system-is-to-use-the-drainage-method-for-gas-adsorption-and-desorption-experiments-.The-software-system-is-user-friendly-.According-to-experimental-data-measured-,adsorption-constants-a-,b-values-are-calculated-,and-adsorption-curves-and-analytical-curve-are-intuitively-draw-.So-students-can-understand-illustrations-experiment-.-The-system-has-cost-low-,-simple-and-practical-advantages-,-and-can-provide-the-mining-and-other-related-professionals-to-use-for-the-promotion-of-gas-adsorption-and-desorption-experiment-platform-.【期刊名称】《实验技术与管理》【年(卷),期】2014(000)008【总页数】4页(P164-167)【关键词】实验平台设计;煤矿瓦斯;瓦斯吸附;瓦斯解吸【作者】李彬彬;程永强【作者单位】太原理工大学信息工程学院，山西太原 030024;太原理工大学信息工程学院，山西太原 030024【正文语种】中文【中图分类】TP302;TP393从近几年的煤矿事故分析认为，造成煤矿事故的很大一部分原因是煤矿瓦斯爆炸，因而，研究煤矿瓦斯的吸附与解吸特性[1-3]，并根据其吸附、解吸特性采取针对性的措施[4-5]，来防范瓦斯爆炸显得尤为重要。

专利名称：瓦斯高压吸附过程实验装置
专利类型：实用新型专利
发明人：郜联国,王付龙,郭魏魏,李鑫鑫,成灰灰申请号：CN201620253312.8
申请日：20160330
公开号：CN205483901U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种瓦斯高压吸附过程实验装置，包括箱体，箱体内的上方设有恒温水箱，恒温水箱的底面设有加热器，恒温水箱内设有4个样品罐，样品罐内设有内瓶，箱体的右侧底部设有储气罐，储气罐的上方设有正压气泵，正压气泵的上方设有输气管A输气管A的左侧头端设有气动摆缸A，气动摆缸A的左侧设有输气管B，输气管B的左端设有气动摆缸B，气动摆缸B的左侧设有输气管C,输气管C的左端设有气动摆缸C,气动摆缸C的左侧设有输气管D，输气管D的左端设有气动摆缸D，气动摆缸D的左侧设有负压气管，负压气管的底端处设有负压气泵，本实用新能够快速将样品罐内抽吸为真空状态，使样品煤在恒温条件下进行吸附气体能力实验。

申请人：郑州华致科技有限公司
地址：450000 河南省郑州市高新区西四环冬青街交叉口企业公园1栋1单元6楼
国籍：CN
更多信息请下载全文后查看。

专利名称：煤层气高压解吸仪装置专利类型：发明专利
发明人：张群,李育辉,崔永君
申请号：CN200810150953.0申请日：20080912
公开号：CN101387594A
公开日：
20090318
专利内容由知识产权出版社提供
摘要：本发明是一种煤层气高压解吸仪的装置。

目前，煤层气高压等温吸附仪利用粉煤试样测试煤层气等温吸附参数；煤层气解吸测试普遍使用常压解吸设备，对钻井煤芯进行煤层气含量及吸附时间等参数的测定。

本发明包括自动控温水浴装置、不锈钢机械装置、影像及压力数据采集系统三大部分，所述的不锈钢机械装置包括集气缸、样品缸、调气缸、支架及高压管道和阀门；缸体固定在支架上，支架与缸体位于自动控温水浴装置中，支架与吊机连接。

本发明能有效模拟储层环境，排采工作制度；实现了高压条件下气－固两相到气－液－固三相体系的转换，高压注水条件下的解吸、集气和测量过程，可以有效观测煤层气的解吸过程，测试解吸压力、解吸量、损失气量等多个参数。

申请人：煤炭科学研究总院西安研究院
地址：710054 陕西省西安市雁塔北路52号
国籍：CN
代理机构：西安新思维专利商标事务所有限公司
代理人：李罡
更多信息请下载全文后查看。

专利名称：一种煤炭含水量检测装置
专利类型：实用新型专利
发明人：张彩丽,胡首鹏,杨洪娟,叶佳宇,刘梦琳,隋耀宗申请号：CN201721410369.5
申请日：20171030
公开号：CN207318278U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型提出一种煤炭含水量检测装置，包括密封箱、电加热架和称重装置；密封箱上设有箱盖、填煤口和密封盖，密封箱一侧设有干热气流进气口、另一侧设有排气口；电加热架固定于密封箱内，电加热架包括煤块托和固定杆，固定杆一端与煤块托连接、另一端与密封箱内表面连接，煤块托由电加热管构成；称重装置承托于密封箱下方。

本实用新型的优点在于：电加热架同时起到支撑和加热作用，减少密封箱内的构件；电加热管紧贴并包围煤块，干燥效率和速度大幅提高；干燥过程中，煤块悬空，煤块360°表面均能够吸收热量排出水分；在放入煤块前，提前将密封箱中的水分排出，使检测结果更为准确。

申请人：中华人民共和国日照出入境检验检疫局
地址：276800 山东省日照市经济技术开发区连云港路99号
国籍：CN
更多信息请下载全文后查看。

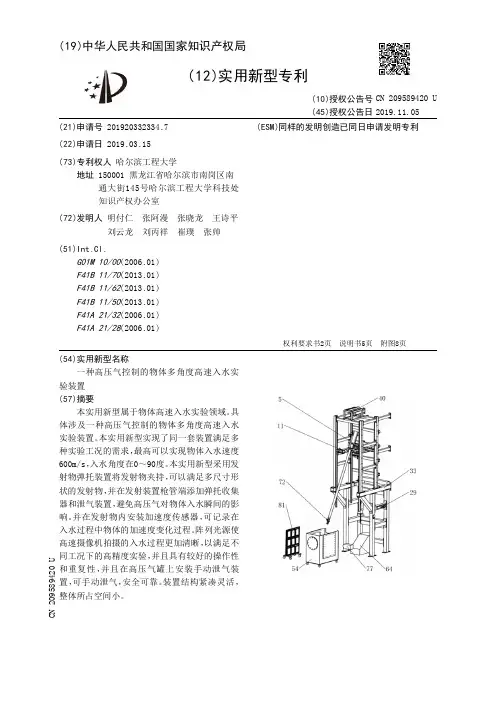

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920332334.7(22)申请日 2019.03.15(73)专利权人 哈尔滨工程大学地址 150001 黑龙江省哈尔滨市南岗区南通大街145号哈尔滨工程大学科技处知识产权办公室(72)发明人 明付仁　张阿漫　张晓龙　王诗平　刘云龙　刘丙祥　崔璞　张帅　(51)Int.Cl.G01M 10/00(2006.01)F41B 11/70(2013.01)F41B 11/62(2013.01)F41B 11/50(2013.01)F41A 21/32(2006.01)F41A 21/28(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种高压气控制的物体多角度高速入水实验装置(57)摘要本实用新型属于物体高速入水实验领域。

具体涉及一种高压气控制的物体多角度高速入水实验装置。

本实用新型实现了同一套装置满足多种实验工况的需求，最高可以实现物体入水速度600m/s，入水角度在0～90度。

本实用新型采用发射物弹托装置将发射物夹持，可以满足多尺寸形状的发射物，并在发射装置枪管端添加弹托收集器和泄气装置，避免高压气对物体入水瞬间的影响。

并在发射物内安装加速度传感器，可记录在入水过程中物体的加速度变化过程。

阵列光源使高速摄像机拍摄的入水过程更加清晰，以满足不同工况下的高精度实验，并且具有较好的操作性和重复性，并且在高压气罐上安装手动泄气装置，可手动泄气，安全可靠。

装置结构紧凑灵活，整体所占空间小。

权利要求书2页 说明书5页 附图8页CN 209589420 U 2019.11.05C N 209589420U权　利　要　求　书1/2页CN 209589420 U1.一种高压气控制的物体多角度高速入水实验装置，包括发射装置和支架，其特征在于：所述的发射装置包括高压气罐；所述的高压气罐上设有隔离电磁阀和触发电磁阀；所述的隔离电磁阀的一端与高压气罐相连，另一端与空气压缩机相连；所述的触发电磁阀的一端与高压气罐相连，另一端与枪管相连；所述的支架上安装有升降平台，升降平台上安装有角度调节装置；所述的角度调节装置包括推杆电机，推杆电机与高压气罐的气罐顶盖连接板相连；所述的触发电磁阀与枪管的连接处安装有发射物弹托装置，枪管的另一端安装有弹托收集器及泄气装置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920577738.2(22)申请日 2019.04.25(73)专利权人 河南理工大学地址 454000 河南省焦作市高新区世纪大道2001号(72)发明人 高祥　刘操　李健　赵晨光　张玉贵　张也　张凯　(74)专利代理机构 郑州豫开专利代理事务所(普通合伙) 41131代理人 朱俊峰(51)Int.Cl.G01N 7/04(2006.01)G01B 7/16(2006.01)(54)实用新型名称煤体吸附瓦斯气体过程的变形量-吸附量同步测试装置(57)摘要煤体吸附瓦斯气体过程的变形量-吸附量同步测试装置，包括参考罐、煤样罐、恒温水浴箱、电阻应变片、电阻应变仪、计算机、真空泵、真空计、高压气瓶和充气连接管；参考罐和煤样罐左右并排设置在恒温水浴箱内且通过吸附连接管连通，参考罐和煤样罐内均设有自储式温压传感器，煤样罐内设有煤样；电阻应变片粘贴在煤样上且通过导线与电阻应变仪连接，电阻应变仪与计算机连接；真空泵的抽真空端通过抽气连接管与吸附连接管连接；高压气瓶通过充气连接管与参考罐连通。

本实用新型能够完成不同压力梯度下的瓦斯吸附解吸过程中煤样的变形量-吸附量的同步测试，使测得的吸附量与真实吸附量的误差减小，可得出吸附过程中瓦斯吸附量的动力学曲线。

权利要求书2页 说明书9页 附图2页CN 209745750 U 2019.12.06C N 209745750U权　利　要　求　书1/2页CN 209745750 U1.煤体吸附瓦斯气体过程的变形量-吸附量同步测试装置，其特征在于：包括吸附扩散系统、恒温水浴系统、膨胀变形测试系统、抽真空系统和高压充气系统；吸附扩散系统包括参考罐和煤样罐，参考罐和煤样罐之间通过吸附连接管连通，吸附连接管上设有第一截止阀，参考罐和煤样罐内均设有自储式温压传感器，煤样罐内设有煤样，参考罐连接有第一压力表和第一排气阀，煤样罐连接有第二压力表和第二排气阀；恒温水浴系统包括恒温水浴箱，参考罐和煤样罐左右并排设置在恒温水浴箱内；膨胀变形测试系统包括电阻应变片、电阻应变仪和计算机，电阻应变片粘贴在煤样上且通过导线与电阻应变仪连接，电阻应变仪与计算机连接；抽真空系统包括真空泵，真空泵的抽真空端通过抽气连接管与吸附连接管连接，抽气连接管上设有第二截止阀和真空计；高压充气系统包括高压气瓶和充气连接管，高压气瓶通过充气连接管与参考罐连通，充气连接管上设有第三截止阀, 高压气瓶的出口设有减压调节阀。
