计算机网络实验-使用Wireshark分析IP协议

实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。

二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（20分）（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。

（1）ipconfig/all（2）arp –d arp –a（3）ether host F0:4D:A2:24:84:D6 and(icmp or arp)（4）ping 192.168.32.254如上图，为所截得的包，包里1、2、11、12都是arp报文，先用arp –d命令清空ARP 缓存。

通过广播来找到目的主机的mac地址。

3~10个icmp包是ping命令下的4个request 和reply报文。

2.用Wireshark观察tracert命令的工作过程：（20分）（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。

Tracert先发送TTL为1的回应数据包，并在随后的每次发送过程将TTL递增1，直到目标响应或TTL 达到最大值，从而确定路由。

Wireshark抓包实验⼀、实验名称利⽤Wireshark抓包并分析 TCP/IP 协议⼆、实验⽬的通过实验，了解和掌握报⽂捕获⼯具 Wireshark 的使⽤⽅法和基本特点，使⽤ Wireshark 捕获⽹络报⽂，并分析各种⽹络协议的报⽂格式和⼯作过程。

三、实验内容使⽤ Wireshark 捕获⽹络报⽂，分析以太⽹、ARP、IP、TCP、DNS 和 HTTP 等协议的报⽂格式和⼯作过程。

四、实验步骤DNS分析在 cmd 下运⾏：nslookup –type=Anslookup –type=NS nslookup –type=MX nslookup –type=A 然后⽤Wireshark捕获报⽂并分析DNS和UDP协议的报⽂格式和⼯作过程。

ICMP分析在cmd下运⾏pingtracert然后⽤Wireshark捕获报⽂并分析 ICMP 报⽂格式和⼯作过程。

TCP/IP分析a) 在浏览器输⼊ ⽹址后，然后⽤ Wireshark 捕获报⽂并分析HTTP，TCP，IP，ARP和以太⽹等协议的报⽂格式和⼯作过程。

b) 运⾏各⾃编写的 UDP 和 TCP 客户/服务器程序并进⾏抓包分析。

五、实验结果及分析（⼀）DNS分析通过ipconfig命令查看IP、⽹关地址IP地址192.168.43.217默认⽹关192.168.43.1DNS报⽂格式DNS分析⼤体相同，就选择其⼀进⾏分析1.在cmd下运⾏nslookup -type=A ⾮权威应答：110.53.188.133 113.247.230.248 202.197.9.133应答服务器地址为192.168.43.1，为默认⽹关地址利⽤wireshark进⾏抓包分析，筛选DNS报⽂，本次运⾏有4个DNS报⽂，可以看出对应请求包和响应包的源IP与⽬的IP刚好相反。

Query这是⼀个请求报⽂。

⾸先主机发送⼀个 DNS 报⽂。

DNS 采⽤ UDP 协议⽀持。

任务三计算机网络实验IP数据报捕获与分析一、实验目的本实验的目的是通过使用网络抓包工具捕获IP数据报，了解IP协议的工作过程，分析数据报的结构和内容。

二、实验设备和工具1.计算机2.网络抓包工具：Wireshark三、实验原理IP（Internet Protocol）是网络层的核心协议，在互联网中承担着数据包的传输任务。

IP协议负责将数据包从源主机传输到目标主机，保证数据在不同主机之间的正确传输。

IP数据报是IP协议传输的基本单位，由IP头和数据部分组成。

IP头部包含以下重要字段：1.版本（4位）：表示IP协议的版本号，IPv4为4，IPv6为62.首部长度（4位）：表示IP头部的长度，以32位的字节为单位。

3.区分服务（8位）：用于标识优先级和服务质量等信息。

4.总长度（16位）：指明整个IP数据报的长度。

5.标识（16位）：用于标识同一个数据报的分片。

6.标志位（3位）：标记是否进行数据报的分片。

7.片偏移（13位）：表示数据报组装时的偏移量。

8.生存时间（8位）：表示数据报在网络中的存活时间。

9.协议（8位）：指明IP数据报中携带的数据部分所使用的协议，如TCP、UDP等。

10.头部校验和（16位）：用于对IP头部的校验。

11.源IP地址（32位）：指明数据报的发送者的IP地址。

12.目的IP地址（32位）：指明数据报的目标IP地址。

四、实验步骤1.安装Wireshark软件。

2.打开Wireshark软件，选择需要进行抓包的网络接口。

3.点击“开始”按钮，开始抓包。

4.进行相关网络操作，产生数据包。

5.停止抓包。

6.选中其中一个数据包，进行分析。

五、数据包分析Wireshark软件可以对捕获到的数据包进行详细的分析，提供了丰富的信息和统计数据。

以下是对数据包的一些常规分析内容：1.源IP地址和目的IP地址：根据协议规定，每个IP数据报必须携带源IP地址和目的IP地址，通过分析这两个字段可以确定数据包的发送方和接收方。

以太帧和ARP包协议分析实验一、目的1、理解以太帧格式2、理解ARP协议格式和ARP 协议的工作原理二、实验类型验证类实验三、实验步骤一：运行wireshark开始捕获数据包，如图所示点击第二行的start开始捕获数据包。

启动界面：抓包界面的启动是按file下的按钮（或capture下的interfaces）之后会出现这个是网卡的显示，因为我有虚拟机所以会显示虚拟网卡，我们现在抓的是真实网卡上的包所以在以太网卡右边点击start 开始抓包。

（捕捉本地连接对应的网卡，可用ipconfig/all 查看）二：几分钟后就捕获到许多的数据包了，主界面如图所示：如上图所示，可看到很多捕获的数据。

第一列是捕获数据的编号；第二列是捕获数据的相对时间，从开始捕获算为0.000秒；第三列是源地址，第四列是目的地址；第五列是数据包的信息。

选中第一个数据帧，然后从整体上看看Wireshark的窗口，主要被分成三部分。

上面部分是所有数据帧的列表；中间部分是数据帧的描述信息；下面部分是帧里面的数据。

三：开始分析数据1.打开“命令提示符”窗口，使用“arp -a”命令查看本地计算机ARP高速缓存。

2.使用“arp -d”命令清除本地计算机ARP高速缓存，再使用“arp -a”命令查看。

此时，本地计算机ARP高速缓存为空。

3.在下图中Filter后面的编辑框中输入：arp（注意是小写），然后回车或者点击“Apply”按钮将计算机与数据设备相连（3928或路由器），参见静态路由配置。

3.此时，网络协议分析软件开始捕获数据，在“命令提示符”窗口中PING同一子网中的任意主机。

（计算机Aping计算机B）因为PING命令的参数为IP地址，因此使用PING命令前，需要使用ARP机制将IP地址转换为MAC地址，这个过程用户是无法感知的。

因为我们在使用PING命令前已经开始网络数据包捕获，因此，此时网络协议分析软件将捕获到ARP解析数据包。

实验7_使用Wireshark分析DHCP协议DHCP（Dynamic Host Configuration Protocol）是一种网络协议，用于动态分配IP地址、子网掩码、默认网关、DNS服务器等网络配置信息给计算机设备。

在本实验中，我们将使用Wireshark工具来分析DHCP协议的工作流程和数据包的结构。

首先，我们需要准备一个局域网环境，并在其中设置一个DHCP服务器和至少一个客户端设备。

DHCP服务器负责为客户端设备分配IP地址和其他网络配置信息。

客户端设备在启动时会发送DHCP请求，以获取分配给它的IP地址和其他配置信息。

使用Wireshark进行DHCP协议分析的步骤如下：1. 打开Wireshark软件，并选择适当的网络接口进行抓包。

在“捕获”选项卡中，选择正确的网络接口，然后点击“开始”按钮开始抓包。

2.在客户端设备上，启动DHCP服务发现过程。

客户端将发送一个DHCP发现广播消息，以寻找可用的DHCP服务器。

3. 在Wireshark中，我们可以看到DHCP发现消息的数据包。

可以通过在过滤器栏中输入“bootp”或“dhcp”来过滤只显示与DHCP相关的数据包。

4.DHCP服务器接收到DHCP发现消息后，会回复一个DHCP提供消息。

该消息包含了DHCP服务器可以提供给客户端的IP地址和其他配置信息。

5.客户端接收到DHCP提供消息后，会发送一个DHCP请求消息，以确认接受DHCP服务器提供的配置信息。

6.DHCP服务器接收到DHCP请求消息后，会发送一个DHCP确认消息，将IP地址和其他配置信息分配给客户端。

7. 在Wireshark中，我们可以查看这些DHCP消息的详细信息。

可以看到每个消息的源IP地址、目的IP地址、消息类型、配置选项等。

8.客户端设备在接收到DHCP确认消息后，将使用分配给它的IP地址和其他配置信息来配置自己的网络连接。

通过分析DHCP协议的数据包，我们可以了解到DHCP协议的工作流程和数据包的结构。

使用wireshark进行协议分析实验报告一、实验目的本次实验旨在掌握使用Wireshark进行网络协议分析的方法与技巧，了解网络通信特点和协议机制。

二、实验内容及步骤1.实验准备b.配置网络环境：保证实验环境中存在数据通信的网络设备和网络流量。

2.实验步骤a. 打开Wireshark软件：启动Wireshark软件并选择需要进行抓包的网络接口。

b. 开始抓包：点击“Start”按钮开始抓包，Wireshark将开始捕获网络流量。

c.进行通信：进行网络通信操作，触发网络流量的产生。

d. 停止抓包：点击“Stop”按钮停止抓包，Wireshark将停止捕获网络流量。

e. 分析流量：使用Wireshark提供的分析工具和功能对抓包所得的网络流量进行分析。

三、实验结果通过Wireshark软件捕获的网络流量，可以得到如下分析结果：1. 抓包结果统计：Wireshark会自动统计捕获到的数据包数量、每个协议的数量、数据包的总大小等信息，并显示在界面上。

2. 协议分析：Wireshark能够通过解析网络流量中的各种协议，展示协议的各个字段和值，并提供过滤、等功能。

3. 源和目的地IP地址：Wireshark能够提取并显示各个IP数据包中的源IP地址和目的地IP地址，帮助我们分析网络通信的端点。

四、实验分析通过对Wireshark捕获到的网络流量进行分析，我们可以得到以下几个重要的分析结果和结论：1.流量分布：根据抓包结果统计，我们可以分析不同协议的数据包数量和比例，了解网络中各个协议的使用情况。

2. 协议字段分析：Wireshark能够对数据包进行深度解析，我们可以查看各个协议字段的值，分析协议的工作机制和通信过程。

3.网络性能评估：通过分析网络流量中的延迟、丢包等指标，我们可以评估网络的性能，并找出网络故障和瓶颈问题。

4. 安全分析：Wireshark能够分析HTTP、FTP、SMTP等协议的请求和响应内容，帮助我们发现潜在的网络安全问题。

计算机网络实验 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】试验一利用wireshark抓包工具抓包一、实验名称使用网络协议分析仪 Wireshark二、实验目的1. 掌握安装和配置网络协议分析仪Wireshark的方法；2. 熟悉使用Wireshark工具分析网络协议的基本方法，加深对协议格式、协议层次和协议交互过程的理解。

三、实验内容和要求1. 安装和配置Wireshark的网络协议分析仪，下载地址。

2. 使用并熟悉Wireshark分析协议的部分功能。

四、实验环境1．Windows7 操作系统PC机器。

机器具有以太网卡一块，通过双绞线与局域网连接。

软件。

五、操作方法与实验步骤1：安装网络协议分析仪，从官网下载exe软件双击安装。

2：启用Wireshark进行试验。

：启动初始如下显示：：分组捕获数据，并将捕获的数据保存为文件抓包实验数据.pcapng，当再次需要捕获时，可以打开文件在进行实验抓包。

：对数据进行协议分析。

在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info)等列(栏目)，各列下方依次排列着俘获的分组。

中部“所选分组首部的细节信息”窗口给出选中帧的首部详细内容。

下部“分组内容”窗口中是对应所选分组以十六进制数和 ASCII 形式的内容。

无线网连接抓包实验数据如下图1本地连接网页抓包实验数据如下图2图 1图 2六、实验数据记录和结果分析1：网络抓包实验获取的数据如下图3图 32：使用过滤器过滤数据比如以下图4中的Time=4 作为过滤条件，可以将图2过滤为图三，如果你需要符合某些条件的数据，这种方案可以分组，减少数据量，因此可以提高效率。

图 4七、实验体会、质疑和建议1：通过使用抓包实验工具基本上掌握了有关网络的一些协议，然后接下来的实验依次对实验的数据进行分析，对协议进行分析，然后分析网络中的五层结构进行探究。

一、实验目的及要求：1、分析IP协议，熟知IP协议数据包各个字段的含义与作用；2、分析IP数据报分片，熟悉IP数据包的传递方式。

二、实验设备：与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE浏览器等软件。

三、实验原理：1、DHCP（动态主机配置协议）报文说明：(1)DHCP-DISCOVER：DHCP客户端广播发送的，用来查找网络中可用的DHCP服务器。

(2)DHCP-OFFER：DHCP服务器用来响应客户端的DHCP-DISCOVER请求，并为客户端指定相应配置参数。

(3)DHCP-REQUEST：DHCP客户端广播发送DHCP服务器，用来请求配置参数或者续借租用。

(4)DHCP-ACK：DHCP服务器通知客户端可以使用分配的IP地址和配置参数。

(5)DHCP-NAK：DHCP服务器通知客户端地址请求不正确或者租期已过期，续租失败。

(6)DHCP-RELEASE：DHCP客户端主动向DHCP服务器发送，告知服务器该客户端不再需要分配的IP地址。

(7)DHCP-DECLINE：DHCP客户端发现地址冲突或者由于其它原因导致地址不能使用，则发送DHCP-DECLINE报文，通知服务器所分配的IP地址不可用。

(8)DHCP-INFORM：DHCP客户端已有IP地址，用它来向服务器请求其它配置参数2、pingPING（Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序。

Ping是工作在TCP/IP网络体系结构中应用层的一个服务命令，主要是向特定的目的主机发送ICMP （Internet Control Message Protocol因特网报文控制协议）Echo请求报文，测试目的站是否可达及了解其有关状态。

四、实验内容和步骤：1、用300字左右，描述你对IP协议的认识；IP协议，即互联网协议（Internet Protocol），是互联网技术的核心组成部分，它定义了数据如何在互联网中传输。

wireshark抓包分析——TCPIP协议本⽂来⾃当我们需要跟踪⽹络有关的信息时，经常会说“抓包”。

这⾥抓包究竟是什么？抓到的包⼜能分析出什么？在本⽂中以TCP/IP协议为例，简单介绍TCP/IP协议以及如何通过wireshark抓包分析。

Wireshark 是最著名的⽹络通讯抓包分析⼯具。

功能⼗分强⼤，可以截取各种⽹络封包，显⽰⽹络封包的详细信息。

Wireshark下载安装，略。

注意，若在Windows系统安装Wireshark，安装成功后可能会出现Wireshark的两个图标，⼀个是Wireshark(中⽂版）；另外⼀个是Wireshark Legacy （英⽂版）。

下⾯的内容会以Wireshark Legacy为例介绍。

打开Wireshark，开始界⾯如下：Wireshark捕获的是⽹卡的⽹络包，当机器上有多块⽹卡的时候，需要先选择⽹卡。

开始界⾯中的Interface List，即⽹卡列表，选择我们需要的监控的⽹卡。

点击Capture Options，选择正确的⽹卡，然后点击"Start"按钮, 开始抓包。

我们打开浏览器输⼊任意http⽹址，连接再关闭，⽐如：。

然后，我们回到Wireshark界⾯，点击左上⾓的停⽌按键。

查看此时Wireshark的抓包信息。

在看抓包信息之前，先简单介绍下Wireshark界⾯的含义。

其中，封包列表的⾯板中显⽰编号、时间戳、源地址、⽬标地址、协议、长度，以及封包信息。

封包详细信息是⽤来查看协议中的每⼀个字段。

各⾏信息分别对应TCP/IP协议的不同层级。

以下图为例，分别表⽰：传输层、⽹络层、数据链路层、物理层，⼀共四层。

如果有应⽤层数据会显⽰第五层，即⼀共会出现五层。

每⼀层都有⼀个字段指向上⼀层，表明上⼀层是什么协议。

这⼤概是因为发包的时候会在数据上依次加上应⽤层、传输层、⽹络层、链路层的头部，但是对⽅收到数据包后是从最底层（链路层）开始层层剥去头部解包的，所以在每层上有⼀个字段指向上层，表明上层的协议，对⽅就知道下⼀步该怎么解包了。

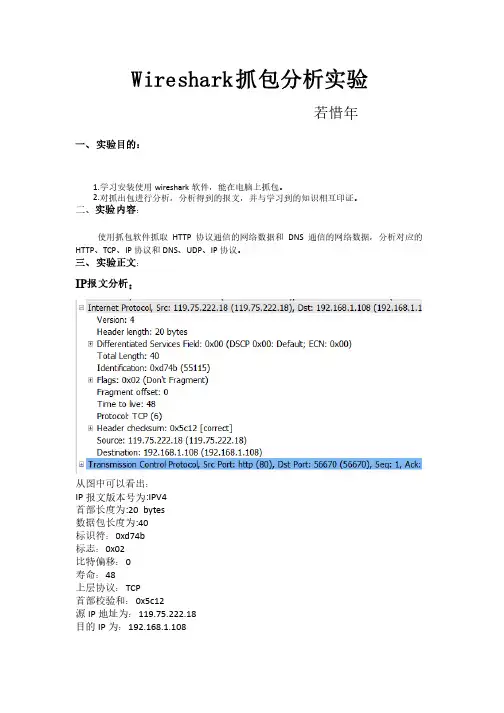

Wireshark抓包分析实验若惜年若惜年一、实验目的：1.学习安装使用wireshark软件，能在电脑上抓包。

软件，能在电脑上抓包。

2.对抓出包进行分析，分析得到的报文，并与学习到的知识相互印证。

对抓出包进行分析，分析得到的报文，并与学习到的知识相互印证。

二、实验内容：使用抓包软件抓取HTTP协议通信的网络数据和DNS通信的网络数据，分析对应的HTTP、TCP、IP协议和DNS、UDP、IP协议。

协议。

三、实验正文：IP报文分析：从图中可以看出：从图中可以看出：IP报文版本号为:IPV4 首部长度为:20 bytes 数据包长度为:40 标识符：0xd74b 标志：0x02 比特偏移：0 寿命：48 上层协议：TCP 首部校验和：0x5c12 源IP地址为：119.75.222.18 目的IP为：192.168.1.108 从图中可以看出：从图中可以看出：源端口号：1891 目的端口号：8000 udp报文长度为：28 检验和：0x58d7 数据长度：20 bytes UDP协议是一种无需建立连接的协议，它的报文格式很简单。

当主机中的DNS 应用程序想要惊醒一次查询时，它构造一个DNS查询报文段并把它给UDP，不需要UDP之间握手，UDP为报文加上首部字段，将报文段交给网络层。

第一次握手：从图中看出：从图中看出：源端口号：56770 目的端口号：80 序列号为:0 首部长为: 32 bytes SYN为1表示建立连接成功表示建立连接成功时表示删除连接。

当fin为1时表示删除连接。

第二次握手：从图中看出：从图中看出：源端口号是：80 目的端口号为：56770 序列号为：0 ack为：1 Acknowledgement为1表示包含确认的报文表示包含确认的报文 Syn为1表示建立连接。

表示建立连接。

第三次握手：从图中看出：从图中看出：源端口：56770 目的端口：80 序列号为：1 ACK 为：1 首部长为：20bytes Acknowledgement 为1表示包含确认的报文表示包含确认的报文 所以，看出来这是TCP 连接成功了连接成功了T cp 是因特网运输层的面向连接的可靠的运输协议，在一个应用进程可以开始向另一个应用进程发送数据前，始向另一个应用进程发送数据前，这两个进程必须先握手，这两个进程必须先握手，即它们必须相互发送预备文段，建立确保传输的参数。

IP协议分析实验报告IP（Internet Protocol）协议是互联网上数据包传输的基础协议，用于在网络中实现数据的分组、路由和传输。

本实验通过对IP协议的分析，让实验者深入了解IP协议的工作原理和功能。

实验目的：1.了解IP协议的基本原理；2.分析IP协议的数据包格式和字段；3.通过抓包分析，了解IP协议的运行过程；4.掌握通过命令行实现IP地址的配置和网络连接的建立。

实验步骤：1.实现IP地址配置和网络连接的建立；2. 使用Wireshark软件进行网络数据包抓取和分析；3.分析IP数据包的格式和字段；4.分析IP数据包的头部信息；5.分析IP数据包的路由过程；6.分析IP数据包的传输过程；7.总结实验结果。

实验结果：1.IP数据包的格式和字段：IP数据包由头部和数据两部分组成，头部包含了多个字段，其中一些重要的字段有：- Version：指定IP协议的版本号，IPv4为4，IPv6为6；- Header Length：指定IP头部的长度，单位为32位字长；- Type of Service：指定IP数据包的服务质量和优先级；- Total Length：指定IP数据包的总长度；- Identification：用于唯一标识一个IP数据包；- TTL（Time to Live）：指定IP数据包在网络中允许传输的最大跳数；- Protocol：指定封装在IP数据包中的上层协议；- Source IP Address：指定发送端的IP地址；- Destination IP Address：指定接收端的IP地址。

2.IP数据包的头部信息：头部信息包括源IP地址、目标IP地址、协议版本等，其中源IP地址和目标IP地址字段用于指定数据包的发送和接收位置，协议版本字段用于指定IP协议的版本号，以便接收方正确解析数据包。

IP数据包的头部长度字段用于指定IP头部的长度，以便接收方正确提取数据包的有效数据。

实验四、使用Wireshark网络分析器分析数据包一、实验目的1、掌握Wireshark工具的安装和使用方法2、理解TCP/IP协议栈中IP、TCP、UDP等协议的数据结构3、掌握ICMP协议的类型和代码二、实验内容1、安装Wireshark2、捕捉数据包3、分析捕捉的数据包三、实验工具1、计算机n台(建议学生自带笔记本)2、无线路由器n台四、相关预备知识1、熟悉win7操作系统2、Sniff Pro软件的安装与使用(见Sniff Pro使用文档)五、实验步骤1、安装WiresharkWireshark 是网络包分析工具。

网络包分析工具的主要作用是尝试捕获网络包，并尝试显示包的尽可能详细的情况。

网络包分析工具是一种用来测量有什么东西从网线上进出的测量工具，Wireshark 是最好的开源网络分析软件。

Wireshark的主要应用如下：（1）网络管理员用来解决网络问题（2）网络安全工程师用来检测安全隐患（3）开发人员用来测试协议执行情况（4）用来学习网络协议（5）除了上面提到的，Wireshark还可以用在其它许多场合。

Wireshark的主要特性（1）支持UNIX和Windows平台（2）在接口实时捕捉包（3）能详细显示包的详细协议信息（4）可以打开/保存捕捉的包（5）可以导入导出其他捕捉程序支持的包数据格式（6）可以通过多种方式过滤包（7）多种方式查找包（8）通过过滤以多种色彩显示包（9）创建多种统计分析五、实验内容1．了解数据包分析软件Wireshark的基本情况；2．安装数据包分析软件Wireshark；3．配置分析软件Wireshark；4．对本机网卡抓数据包；5．分析各种数据包。

六、实验方法及步骤1．Wireshark的安装及界面（1）Wireshark的安装（2）Wireshark的界面启动Wireshark之后，主界面如图：主菜单项：主菜单包括以下几个项目:File包括打开、合并捕捉文件，save/保存,Print/打印,Export/导出捕捉文件的全部或部分。

实验三使用Wireshark分析IP协议一、实验目的1、分析IP协议2、分析IP数据报分片二、实验环境与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE等软件。

三、实验步骤IP协议是因特网上的中枢。

它定义了独立的网络之间以什么样的方式协同工作从而形成一个全球户联网。

因特网内的每台主机都有IP地址。

数据被称作数据报的分组形式从一台主机发送到另一台。

每个数据报标有源IP地址和目的IP 地址，然后被发送到网络中。

如果源主机和目的主机不在同一个网络中，那么一个被称为路由器的中间机器将接收被传送的数据报，并且将其发送到距离目的端最近的下一个路由器。

这个过程就是分组交换。

IP允许数据报从源端途经不同的网络到达目的端。

每个网络有它自己的规则和协定。

IP能够使数据报适应于其途径的每个网络。

例如，每个网络规定的最大传输单元各有不同。

IP允许将数据报分片并在目的端重组来满足不同网络的规定。

表1.1 DHCP报文DHCP-RELEASE DHCP客户端主动向DHCP服务器发送，告知服务器该客户端不再需要分配的IP地址DHCP-DECLINE DHCP客户端发现地址冲突或者由于其它原因导致地址不能使用，则发送DHCP-DECLINE报文，通知服务器所分配的IP地址不可用DHCP-INFORM DHCP客户端已有IP地址，用它来向服务器请求其它配置参数图3.1 DHCP报文1、使用DHCP获取IP地址（1）打开命令窗口,启动Wireshark。

（2）输入“ipconfig /release”。

这条命令会释放主机目前的IP地址，此时，主机IP地址会变为0.0.0.0（3）然后输入“ipconfig /renew”命令。

这条命令让主机获得一个网络配置，包括新的IP地址。

（4）等待，直到“ipconfig /renew”终止。

然后再次输入“ipconfig /renew” 命令。

（5）当第二个命令“ipconfig /renew” 终止时，输入命令“ipconfig /release” 释放原来的已经分配的IP地址（6）停止分组俘获。

实验五、IP协议分析实验报告一、实验目的本次实验的主要目的是深入理解 IP 协议的工作原理和机制，通过实际的抓包分析，掌握 IP 数据包的格式、IP 地址的分类与分配、子网掩码的作用以及路由选择的基本过程。

二、实验环境1、操作系统：Windows 102、抓包工具：Wireshark三、实验原理1、 IP 协议概述IP（Internet Protocol）协议是 TCP/IP 协议簇中最为核心的协议之一，它负责为网络中的设备提供逻辑地址（即 IP 地址），并实现数据包的路由和转发。

2、 IP 数据包格式IP 数据包由头部和数据部分组成。

头部包含了源 IP 地址、目的 IP地址、协议类型、生存时间（TTL）等重要信息。

3、 IP 地址分类IP 地址分为 A、B、C、D、E 五类，其中 A、B、C 类为常用的单播地址，D 类用于组播，E 类为保留地址。

4、子网掩码子网掩码用于确定 IP 地址中的网络部分和主机部分，从而实现子网划分。

5、路由选择路由器根据 IP 数据包中的目的地址和路由表，选择合适的路径将数据包转发到下一跳。

四、实验步骤1、打开 Wireshark 软件，选择合适的网络接口进行抓包。

2、在网络中进行一些常见的网络操作，如访问网页、发送邮件等，以获取 IP 数据包。

3、停止抓包，并对抓取到的数据包进行筛选，只显示 IP 协议的数据包。

4、逐个分析 IP 数据包的头部信息，包括源 IP 地址、目的 IP 地址、协议类型、TTL 等。

5、观察不同类型的 IP 地址，并分析其网络部分和主机部分。

6、研究子网掩码在数据包中的作用，以及如何通过子网掩码确定子网范围。

7、分析路由选择过程，观察数据包在网络中的转发路径。

五、实验结果与分析1、 IP 数据包格式分析通过对抓取到的 IP 数据包进行分析，我们可以看到其头部格式如下：版本（Version）：通常为 4，表示 IPv4 协议。

头部长度（Header Length）：以 4 字节为单位，指示头部的长度。

实验IP协议分析一、实验目的理解IP协议报文类型和格式，掌握IP V4 地址的编址方法。

二、实验方式每两位同学为一小组，每小组各自独立完成实验。

三、实验内容Ping 命令只有在安装了TCP/IP 协议之后才可以使用，其命令格式如下：ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count][[-j host-list] | [-k host-list]] [-w timeout] target_name这里对实验中可能用到的参数解释如下：-t ：用户所在主机不断向目标主机发送回送请求报文，直到用户中断；-n count：指定要Ping 多少次，具体次数由后面的count 来指定，缺省值为4；-l size：指定发送到目标主机的数据包的大小，默认为32 字节，最大值是65,527；-w timeout：指定超时间隔，单位为毫秒；target_name：指定要ping 的远程计算机。

1、IP协议分析实验使用Ping 命令在两台计算机之间发送数据报，用Wireshark 截获数据报，分析IP 数据报的格式，理解IP V4 地址的编址方法，加深对IP 协议的理解。

2、IP 数据报分片实验我们已经从前边的实验中看到，IP 报文要交给数据链路层封装后才能发送。

理想情况下，每个IP 报文正好能放在同一个物理帧中发送。

但在实际应用中，每种网络技术所支持的最大帧长各不相同。

例如：以太网的帧中最多可容纳1500 字节的数据；FDDI帧最多可容纳4470 字节的数据。

这个上限被称为物理网络的最大传输单元（MTU，MaxiumTransfer Unit）。

TCP/IP 协议在发送IP 数据报文时，一般选择一个合适的初始长度。

当这个报文要从一个MTU 大的子网发送到一个MTU 小的网络时，IP 协议就把这个报文的数据部分分割成能被目的子网所容纳的较小数据分片，组成较小的报文发送。

ip协议的实验报告IP协议的实验报告引言：IP协议（Internet Protocol）是互联网中最基础的协议之一，它负责在网络中传输数据包。

本文将介绍我进行的IP协议实验，并对实验结果进行分析和总结。

一、实验目的IP协议实验的主要目的是深入了解IP协议的工作原理和数据包传输过程，以及掌握IP地址的分配和路由选择的基本原理。

二、实验环境和工具实验中我使用了一台运行Windows操作系统的计算机，并安装了Wireshark软件进行数据包的抓取和分析。

此外，我还使用了一台路由器模拟器软件，用于模拟网络环境和配置路由表。

三、实验步骤1. 配置IP地址在实验开始前，我首先为计算机和路由器设置了IP地址，确保它们能够相互通信。

通过在计算机的网络设置中输入IP地址、子网掩码和默认网关，我成功地将计算机连接到了路由器。

2. 数据包抓取和分析使用Wireshark软件，我开始抓取数据包并进行分析。

通过观察数据包的源IP 地址、目的IP地址和协议类型，我能够了解数据包的传输路径和协议栈的工作情况。

3. 配置路由表为了模拟实际的网络环境，我使用路由器模拟器软件配置了路由表。

通过添加静态路由和默认路由，我能够指定数据包的下一跳地址，实现不同网络之间的通信。

4. 数据包的转发和路由选择在实验中，我发送了多个数据包，并观察了数据包在网络中的转发过程。

通过查看路由器的路由表和数据包的转发记录，我能够了解路由选择的过程和机制。

五、实验结果与分析通过实验，我得出了以下几点结果和分析：1. IP地址的分配：IP地址由网络管理员进行分配，通过IP地址，计算机可以在网络中唯一标识和定位。

2. 数据包的传输：数据包在网络中通过IP协议进行传输，通过源IP地址和目的IP地址，数据包能够正确地路由到目标主机。

3. 路由选择：路由器根据路由表中的信息选择最佳路径转发数据包，通过配置路由表，可以实现不同网络之间的通信。

4. 数据包的抓取和分析：使用Wireshark软件可以抓取数据包并进行详细的分析，通过观察数据包的各个字段，可以了解数据包的传输过程和协议栈的工作情况。

Wireshark抓包及分析实验学生姓名：学号：___________________任务分配日期：______________课程名称：计算机组网技术WireShark实验报告: 用Wireshark完成计算机网络协议分析报告开始时间: __________报告截至日期: ______________一．实验的目的本次实验的目的就是要学会wireshark抓包软件的基本使用方法，wireshark抓包的基本过程，以及对所抓到的数据包进行详细的分析并能很好的李杰一些基本的数据的含义。

能达到对网络数据的基本的监控和查询的能力。

实验一802.3协议分析和以太网（一）实验目的1、分析802.3协议2、熟悉以太网帧的格式、了解ARP、ICMP、IP数据包格式实验步骤：1、捕获并分析以太帧（1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。

如下图（2）启动WireShark，开始分组捕获。

（3）在浏览器的地址栏中输入：/浏览器将显示华科大主页。

如下图所示：（4）停止分组捕获。

首先，找到你的主机向服务器发送的HTTP GET消息的Segment序号，以及服务器发送到你主机上的HTTP 响应消息的序号。

http的segement段序号是47 45 54如下图：由下图可以得到服务器发送到我主机上的http响应消息的序号是：由上图可知为44：1、你的主机的48位以太网地址(MAC地址)是多少？我的主机的mac地址是：2、目标MAC地址是服务器的MAC地址吗？如果不是，该地址是什么设备的MAC地址？不是服务器的MAC地址；该地址是网关的地址。

3、给出Frame头部Type字段(2字节)的十六进制值。

十六进制的值是08 00如图所示：4、在包含“HTTP GET”的以太网帧中，字符“G”的位置(是第几个字节，假设Frame头部第一个字节的顺序为1)？如果frame得头部为顺序1，则“G”的位置为67。

实验4：利用Wireshark进行协议分析1、实验目的熟悉并掌握Wireshark的基本操作，了解网络协议实体间进行交互以及报文交换的情况。

2、实验环境➢Windows9x/NT/2000/XP/2003➢与因特网连接的计算机网络系统➢分组分析器Wireshark：要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。

为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。

这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。

观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet sniffer）。

顾名思义，一个分组嗅探器俘获（嗅探）计算机发送和接收的报文。

一般情况下，分组嗅探器将存储和显示出被俘获报文的各协议头部字段的内容。

图4-1 为一个分组嗅探器的结构。

图4-1 右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如：w eb 浏览器和ftp 客户端）。

分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。

分组俘获库（packetcapture library）接收计算机发送和接收图4-1分组嗅探器的结构的每一个链路层帧的拷贝。

高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP 等）交换的报文都被封装在链路层帧中，并沿着物理媒体（如以太网的电缆）传输。

图1 假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。

分组嗅探器的第二个组成部分是分析器。

分析器用来显示协议报文所有字段的内容。

为此，分析器必须能够理解协议所交换的所有报文的结构。

例如：我们要显示图4-1 中HTTP 协议所交换的报文的各个字段。

分组分析器理解以太网帧格式，能够识别包含在帧中的IP 数据报。

分组分析器也要理解IP 数据报的格式，并能从IP 数据报中提取出TCP 报文段。

然后，它需要理解TCP 报文段，并能够从中提取出HTTP 消息。

回答以下问题：1、选择你的电脑所发送的第一个ICMP 请求消息，在包详细信息窗口扩展包的Internet协议部分。

你的电脑的IP 地址是多少？答：10.127.118.1732、在IP 包头部，上层协议区域的值是多少？答：icmp(1)3、IP 头部有多少字节？IP 数据包的有效载荷是多少字节？解释你是怎样确定有效载荷的数量的？答：头部有20字节有效载荷56-20=36字节4、这个IP 数据包被分割了吗？解释你是怎样确定这个数据包是否被分割？答：没有5、在包捕获列表窗口，你能看到在第一个ICMP 下的所有并发的ICMP 消息吗？答：能6、往同一IP 的数据包哪些字段在改变，而且必须改变？为什么？哪些字段是保持不变的，而且必须保持不变？答：必须改变的：identification（标识）、header chechsum(头部检验和)标识是源主机富裕IP数据报的标识符、头部检验和用于保证IP数据报报头的完整性。

必须保持不变的：version(版本)、header length(头部长度)、differentiated services field(区分服务)、flags(标记)、 fragment offset（片偏移）、 protocol（协议）、destination（目的地址）7、描述一下在IP 数据包的Identification 字段的值是什么样的？答：每一个IP数据报头部的标识号域都不一样，每次加18.Identification 字段和TTL字段的值是多少？答：Identification 字段5862TTL字段 1289.所有的通过最近的路由器发送到你的电脑去的ICMP的TTL溢出回复是不是保持不变？为什么？答：每一个固定的路由器都有一个固定的TTL值，所以最近的那个路由器回复的所有的ICMP TTL-exceeded 的TTL的值都不会改变。

以下是pingpolotter 设置为200010．答案如图：有分片11.看被分割的IP数据包的第二个片段。
