第1章原始资料及其分析绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。
农村电网配网的规划设计分析2国网罗田县供电公司湖北罗田 4386003国网黄冈供电公司湖北黄冈 438000摘要：当前，我国的供电企业越来越接近于买方市场，因此，客户对供电质量、供电效率、供电服务的需求也越来越高。
为了改善我国农村电网的整体质量，必须对其进行合理的设计与规划，以提高其规划水平，并在一定程度上解决其存在的问题。
分析了我国农村电网的配电网络规划与设计。
关键词：农村配电网；建设改造；现状；设计规划引言：新时期农村发生了一些新的变化，特别是受经济因素的影响，因此，在此阶段进行农村配网工作，以确保其性能能够合理分配。
在实际生产和生活中，不需要为电力供应的问题发愁，而且能有效地减少输电线路造成的损失，从而使电网资源得到最合理的配置。
此外，为保证电力资源的合理配置与使用，在进行农村配网的设计与规划时，必须坚持以实用为主，从而使电网和配电网更加符合人们的实际需求，并且还为电力资源的科学化利用打下扎实的基础。
总之，农村电网的规划与设计工作对于改善我国农村的发展状况有着重大的现实意义，因此，政府和有关方面都应予以高度重视。
1农村电网配网规划设计存在的问题1.1对配电网现状没有足够的认识有关部门在制定农村电网规划时，对当前农村电网的状况不甚了解，也没有组织专人对其进行实地调查与分析。
目前，我国农村电力系统的研究主要以电力系统的实际情况为依据。
但是目前我国电力系统的规划设计还没有深入的研究，导致了电力系统的建设中出现了许多问题。
1.2电力需求预测精确度不高社会主义新农村的建设，使农民的生活水平和生活品质得到提高。
随着家电的普及，用电量每年都在增加。
但是，供电企业对实际的用电需求的预测存在一定的偏差。
由于缺乏对农村用电的预测，以及有关专业的电力知识不健全，导致了对数据的统计和分析。
1.3自动化规划建设不足随着科学技术的进步，电力系统的自动化已经成为电力系统建设的一个重要趋势。
提高电力系统的自动化水平，能极大地提高电力生产的效率，并对农村配电网络进行优化。
农网工程施工组织方案一、项目概况农网工程是指在农村地区建设的用于输变电的电力线路及其附属设施的工程。
本项目位于某省农村地区，总投资为1亿元，主要包括110kV变电站、110kV电力线路和配套设施等。
电力线路全长100公里，涉及10个乡镇，共计有20个变压器，需要完成线路铺设、设备安装、调试等工作。
二、工程施工组织概述本项目施工组织方案旨在确保项目能够按时按质完成，保障农村地区的电力供应。
具体工程施工组织概括如下：（一）项目管理组织1.1 项目领导组织：项目采取总指挥负责制度，设立项目总指挥，由项目投资方派出，全权负责项目的管理和实施。
1.2 施工管理组织：设立项目部，由项目经理和相关技术、财务、采购等部门组成，具体负责项目的日常管理工作。
（二）施工组织2.1 施工队伍组织：根据工程的具体要求，招聘有经验的电力施工队伍，确保施工队伍的素质和数量能够满足工程需求。
2.2 施工班组组织：将施工队伍分成若干个班组，每个班组配备一名组长，负责具体的施工任务和安全管理工作。
2.3 安全管理组织：设立安全管理小组，全面负责施工现场的安全管理工作，确保施工过程中无人员伤害和财产损失。
（三）物资采购组织3.1 物资采购管理：设立采购部门，负责对施工所需的材料、设备等物资进行采购管理，确保物资的供应和质量。
3.2 供应商管理：与可靠的供应商建立稳定的合作关系，确保物资的供应及时跟进。
（四）质量控制组织4.1 施工质量管理：设立质量管理部门，对施工过程中的各项质量要求进行监督和检查，确保施工质量符合相关标准。
4.2 质量验收组织：设立质量验收小组，对施工完成的各项工程进行验收，保证项目的质量能够满足要求。
三、施工流程本项目的施工流程主要包括前期准备、主体施工及后期竣工验收等三个阶段。
具体施工流程如下：（一）前期准备1、项目启动：项目启动前，需要根据项目计划确定项目的总体目标和施工计划。
2、物资采购：对施工所需的各类物资进行采购，确保施工过程中物资供应充足。
电力职业技术学院继电保护及其自动化专业毕业设计任务书标题:110KV变电站继电保护的设计与整定计算原始数据:1.设计一座110KV降压变电站(1)110KV侧有L101、L103两条出线，35KV侧有L302、L303、L304、L305、L306五条出线，10KV侧有八条出线。
(2)与电力系统的连接；①110KV侧线路L101接入110kv系统:②35KV侧一路通过306开关接入35KV区域供电系统。
(3)主变压器数量及容量:1、每台变压器容量:31.5MVA绕组类型及接线组别:三相三绕组，yo/y/△-12-11；额定电压:110/38.5/11KV；短路百分比:高-中(17)，高-低(10)，中-低(6.5):绝缘类型:分级绝缘。
(4)110kv、35KV、10KV母线侧线路后备保护最大动作时间分别为110kv:2.5S、35kv:2.5S、10kv:2S。
2.电力系统的主要参数:(1)1)110kv系统最大等效正序电抗*ma*为6.6ω，最小等效正序电抗*ma*为5.3ω，最大等效电抗*ma* = 5.3Ω，35KV系统为9.2ω，最小等效电抗*.ma*为8.1ω。
(2)部分线路的主要参数如下表所示:L101:额定电压110KV长度52KM最大(额定)负载为51MVA每单位长度正序电抗(ω/km) 0.4L302:额定电压35KV长度18KM最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L303:额定电压35KV长度16公里；最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L304额定电压35KV长度32KM最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L305:额定电压35KV长21公里；最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L306:额定电压35KV长度25公里；最大(额定)负载为13.2MVA每单位长度正序电抗(ω/km) 0.4二、设计的主要要求1.根据本变电站主变压器的类型和容量，配置主变压器的继电保护方案，计算其主保护的整定；2.配置L303和L304线路的继电保护方案，并进行相应的整定计算。

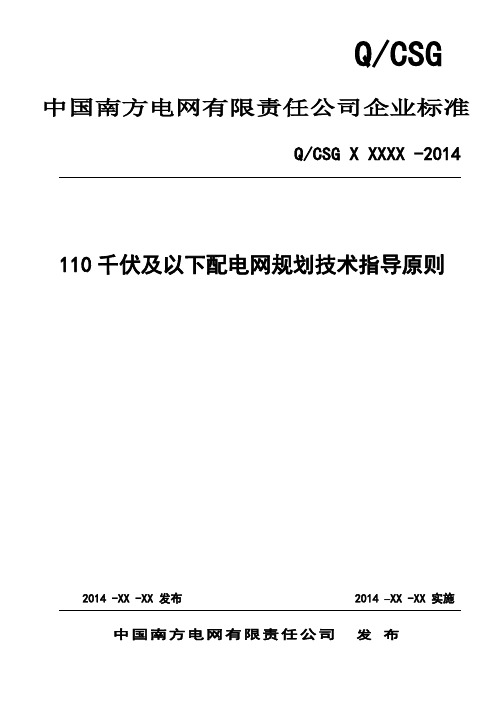

Q/CSG 中国南方电网有限责任公司企业标准110千伏及以下配电网规划技术指导原则中国南方电网有限责任公司发布Q/CSG X XXXX-2014Q/CSG X XXXX-2014目录前言 (1)1适用范围 (2)2规范性引用文件 (2)3总则 (5)4术语和定义 (5)5规划编制基础及要求 (6)6一般技术原则 (8)7电力电量需求预测及电力平衡 (12)8110千伏配电网规划 (13)935千伏配电网规划 (16)10中压配电网 (17)11低压配电网 (20)12电源接入系统 (21)13电力用户供电 (22)14规划方案评估 (24)15新技术应用 (25)附录 (26)前言本标准是在原《中国南方电网公司110千伏及以下配电网规划指导原则（2009）》的基础上，总结并吸收南方电网配电网多年积累的经验和科技成果，经广泛征求意见，多次讨论修改，最后经审查定稿。
本标准共分为15章和3个附录，主要技术内容包括总则、术语和定义、规划编制基础及要求、一般技术原则、电力需求预测及电力电量平衡、110千伏配电网规划、35千伏配电网规划、中压配电网规划、低压配电网规划、电源接入系统、电力用户供电、规划方案评估、新技术应用。
本标准由南方电网计划发展部归口并负责解释。
本标准起草单位：广东省电力设计研究院。
本标准主要起草人：陈旭、刘利平、戴志伟、黄志伟、李有铖、罗俊平、孙浩、张磊、李志铿、王海华、杨海森。
本标准由南方电网计划发展部颁布，自发文之日起执行。
1适用范围《110千伏及以下配电网规划技术指导原则》（以下简称《技术指导原则》）规定了中国南方电网有限责任公司110千伏及以下配电网规划系统一次部分的技术要求及相关事宜。
《技术指导原则》适用于中国南方电网有限责任公司及所属（含代管）各有关单位110千伏及以下配电网的规划工作。
接入中国南方电网有限责任公司110千伏及以下配电网系统的电力用户可参照本原则执行。
2规范性引用文件下列文件中的条款通过本标准的引用而构成本标准的条款。
110KV变电站知识介绍（2014）一、110KV变电站概述110KV变电站是电力系统中至关重要的一环，主要负责将高压电能降压至适合用户使用的电压等级。
2014年，我国110KV变电站技术已日臻成熟，广泛应用于城乡电网中。
本文将为您介绍110KV变电站的基本知识，包括变电站结构、主要设备、运行原理及安全防护措施。
二、110KV变电站结构1. 进线段：包括高压输电线路和进线塔，负责将电能从远方输送到变电站。
2. 主变压器：变电站的核心设备，用于将高压电能降压至合适的电压等级。
3. 低压侧设备：包括低压母线、开关设备、补偿装置等，用于分配电能至用户。
4. 控制保护装置：对变电站设备进行实时监控、调节和保护，确保电力系统安全稳定运行。
5. 辅助设施：包括消防、通信、照明等设施，为变电站正常运行提供保障。
三、110KV变电站主要设备1. 主变压器：采用油浸式或干式变压器，具有容量大、损耗低、运行稳定等特点。
2. 断路器：用于在正常运行和故障情况下切断或接通电路，具有灭弧能力强、操作简便等优点。
3. 隔离开关：用于隔离电源，确保检修人员安全。
4. 电流互感器、电压互感器：为测量、保护、控制设备提供准确的电流、电压信号。
5. 避雷器：防止雷电过电压损坏设备，保障变电站安全运行。
四、110KV变电站运行原理1. 高压电能通过进线段输送到变电站。
2. 主变压器将高压电能降压至合适的电压等级。
3. 低压侧设备将电能分配至用户。
4. 控制保护装置实时监控变电站设备，确保电力系统安全稳定运行。
5. 辅助设施为变电站正常运行提供保障。
五、110KV变电站安全防护措施1. 绝缘防护：变电站内所有带电部分均采用高标准绝缘材料，以防止电击事故。
同时，定期进行绝缘测试，确保设备安全可靠。
2. 防雷接地：变电站设置完善的防雷接地系统，包括避雷针、接地网等，以减少雷击对设备的影响。
3. 防误操作：采用闭锁装置、电气联锁等技术，防止运行人员误操作导致事故。
110kv电网继电保护设计电流保护xx科技大学课程设计说明书课程名称继电保护课程设计题目110kv电网继电保护设计--电流保护学院农业工程学院班级农业电气化与自动化111班学生姓名指导教师日期 2014.11.29课程设计任务书课程设计名称继电保护课程设计学生姓名xxx 专业班级农电111班设计题目110KV电网继电保护设计——电流保护一、课程设计目的专业课程设计，一方面使学生获得综合运用学过的知识进行电力变电所、牵引变电所各主要元件的保护设计及整定和保护设备的选型的基本能力，另一方面能巩固与扩大学生的电气综合设计知识，为毕业设计做准备，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。
学生通过专业课程设计，应在下述各方面得到锻炼：1.掌握继电保护保护方案的确定原则，整定计算的一般步骤，了解系统运行方式的确定，保护整定系数的分析与应用，前后级整定配合的基本原则；2.掌握保护、控制、测量、信号回路阅读和设计基本方法；3.学习相关保护设备的选择和一般的维护。
二、设计内容和要求1．短路计算。
必须说明系统运行方式、短路点与短路类型的决定原则或依据。
2．保护方式的选择及整定计算。
要求说明选用保护方式的原则，各保护的整定计算条件，并用表格列出整定计算结果。
3．绘制保护原理接线图。
要求绘制单线原理接线图及某一元件保护原理展开图。
4．对保护的评价。
要求从选择性、灵敏性和速动性、可靠性四个方面来评价所采用保护的质量。
5．编写设计说明书。
不少于2000字的说明书。
三、设计任务和要求1．原始资料●各变电站、发电厂的操作直流电源电压U=220KV●发电厂最大发电容量50+2x25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW●线路X1=0.3Ω/km，X0=2X1Ω/km●变压器均为Y N，D11，110±2x2.5%/10.5KV，U k=10.5%●Δt=0.5s，负荷侧后备保护t dz=1.5s，变压器和母线均配置有差动保护，K zq=1.2 ●发电厂升压变中性点直接接地，其他变压器不接地2．设计任务●系统保护配置方案与计算●10km线路保护的接线图●对本网络所采用的保护进行评价。
国家能源局关于印发《农村电网改造升级技术原则》的通知文章属性•【制定机关】国家能源局•【公布日期】2010.09.14•【文号】国能新能[2010]306号•【施行日期】2010.09.14•【效力等级】部门规范性文件•【时效性】失效•【主题分类】电力及电力工业,自然资源综合规定正文国家能源局关于印发《农村电网改造升级技术原则》的通知国能新能[2010]306号各省（区、市）及新疆生产建设兵团发展改革委、能源局，国家电网公司、南方电网公司：为做好农村电网改造升级工作，明确技术标准和要求，确保工程质量，提高投资效益，我局组织制定了《农村电网改造升级技术原则》。
现印发你们，请遵照执行。
附件：农村电网改造升级技术原则国家能源局二〇一〇年九月十四日附农村电网改造升级技术原则第一章总则1.1为搞好农村电网改造升级（以下简称农网改造升级）工作，达到安全可靠、节能环保、技术先进的目的，满足农村经济社会发展和人民生活用电需求，特制定本技术原则。
1.2农网改造升级应遵循“统一规划、分步实施、因地制宜、适度超前”的原则，变（配）电站的布局及高、中、低压配电网主干线路的建设应满足农村经济中长期发展要求，避免重复建设。
1.3农网改造升级应按照“安全可靠、技术适用、减少维护，节能环保”的原则，采用成熟先进的新技术、新设备、新材料、新工艺，禁止使用国家明令淘汰及不合格的产品。
1.4农网改造升级工作应严格执行国家和行业有关设计、施工、验收等技术规程和规范。
第二章总体要求2.1农网改造升级应充分考虑城镇、乡村等不同类别区域负荷特点、供电可靠性要求和区域发展规划，合理优化网架结构。
2.2农网改造升级应积极采用“三通一标”（通用设计、通用设备、通用造价、标准工艺），统一建设标准，规范工程管理，确保工程质量。
2.3对于特殊地段、具有高危和重要用户的线路、重要联络线路，可实行差异化设计，提高农网抵御自然灾害的能力。
2.4农网改造升级应适度推进电网智能化建设，重点开展新能源分散接入、配电自动化、智能配电台区、农村用电信息采集等试点建设。
课程设计任务书设计题目: 110kV变电站电气一次部分设计前言变电站（Substation）改变电压的场所。
是把一些设备组装起来，用以切断或接通、改变或者调整电压.在电力系统中，变电站是输电和配电的集结点。
主要作用是进行高底压的变换,一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压,经过降压后的电才可接入用户。
对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的,比入说远距离输电时,电压为11千伏,甚至更高，近距离时为1000伏吧，这个电压经变压器后，变为220伏的生活用电，或变为380伏的工业用电。
随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求.本文通过对110KV变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择,电缆线路的选择,主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。
其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择.其中分析短路电流的计算方法和原因,是为了保证供电的可靠性。
目录第1章原始资料及其分析 (4)1原始资料 (4)2原始资料分析 (6)第2章负荷分析 (6)第3章变压器的选择 (8)第4章电气主接线 (11)第5章短路电流的计算 (14)1短路电流计算的目的和条件 (14)2短路电流的计算步骤和计算结果 (15)第6章配电装置及电气设备的配置与选择 (18)1 导体和电气设备选择的一般条件 (18)2 设备的选择 (19)结束语 (25)致谢 (26)参考文献 (27)附录一：一次接线图第一章原始资料及其分析1。
原始资料待建变电站是该地区农网改造的重要部分，预计使用3台变压器，初期一次性投产两台变压器，预留一台变压器的发展空间。
1。
1电压等级变电站的电压等级分别为110kV,35kV,10kV。
农网110KV变电站一次部分设计指导老师：学生：目录第一篇毕业设计说明书引言 (1)摘要 (2)第一章电气主接线设计 (3)第一节电气主接线的基本知识 (3)第二节电气主接线的基本要求 (3)第三节主接线设计 (4)第二章负荷计算及变压器选择 (8)第一节负荷计算目的、方法 (8)第二节主变台数、容量和型式的确定 (9)第三节站用变台数、容量和型式的确定 (9)第三章无功功率补偿 (11)第一节无功功率补偿的必要性 (11)第二节无功功率补偿的方法 (11)第四章短路电流计算 (12)第一节短路的危害和种类 (12)第二节短路电流计算目的 (12)第三节短路电流计算点的确定 (13)第四节短路电流计算的方法和步骤 (14)第五章主要电气设备选择与校验 (15)第一节电气设备选择原则 (15)第二节高压断路器的选择 (15)第三节隔离开关的选择 (16)第三节互感器的选择 (16)第五节母线的选择 (17)第六章主变压器继电保护 (19)第一节电力变压器的故障形式 (19)第二节主变压器的继电保护配置原则 (19)第七章变电站的防雷保护 (24)第一节变电站防雷设计原则 (24)第二节变电站主要防雷设备 (24)第三节变电站防雷设计 (24)第二篇毕业设计计算书 (27)第八章负荷计算书 (27)第九章无功功率补偿计算书 (29)第十章短路电流计算书 (31)第十一章主要电气设备的选择与校验计算 (38)第一节高压断路器的选择与校验 (38)第二节隔离开关的选择与校验 (43)第三节电流互感器的选择与校验 (49)第四节电压互感器的选择与校验 (51)第五节母线的选择与校验 (51)第十二章主变保护整定计算书 (55)第一节瓦斯保护整定计算 (55)第二节纵联差动保护整定计算 (55)第三节过流保护整定计算 (57)第四节过负荷保护整定计算 (58)附录Ⅰ负荷统计表附录Ⅱ主要电气设备选择表附录Ⅲ电气主接线图附录Ⅳ配电装置图后记参考文献第一篇毕业设计说明书引言该设计的内容是我国农网110KV变电站一次部分设计，是按照毕业设计的要求完成的. 该设计符合国家标准和有关规定，包括说明书、计算书、系统主接线图。
其中说明书包括：电气主接线方案选择、主要电气设备选择、主变保护和防雷保护。
计算书包括：负荷计算、短路电流计算、主变保护的整定计算。
本次设计以实际工程技术水平为基础，以虚拟的变电站资料为背景，从原始资料的分析做起，内容涵盖《发电厂电气部分》、《电力系统分析》、《电力系统继电保护》等电气工程及其自动化专业教育期间的主要专业课。
通过设计，检验和巩固了专业知识，提高了综合运用理论知识解决实际问题的能力；并对具体的工程设计有细致的了解，掌握了一定的工程设计方法。
摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110KV、35Kv、10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，其次，对高压熔断器，隔离开关，母线，电压互感器，电流互感器等进行了选型和校验，最后，对主变压器和变电站进行了继电保护设计，从而完成了110kV电气一次部分的设计。
关键词：变电站变压器主接线短路电流计算ABSTRACTThe This text the first according the to system the and circuits the and all the parameters of the burdens that the mission the in the book give, the and pass the to consider the towards carrying the data analytical, safety, the economic and the dependable sex aspect, the made sure the 110 KV,35 KV,10 KV the and stood the to use the electricity the of lord the connect the line, the then again the made sure the main transformer set through the burden calculation and the power supply scopes number, capacity and model number, also made sure that the station uses the capacity and model numbers of the transformer, the next in order, break the machine to the high pressure 熔 , insulate the switch, female line, electric voltage with each other the feeling machine, electric current with each other the feeling machine etc. carries to choose the type and schools to check, end, carried on to the main transformer and transformer substation after the electricity protection design, thus completed the 110 kV electricity once part of design.Keyword:Transformer substation, transformer, the lord connects the line, short-circuit electric current calculation第一章电气主接线设计第一节电气主接线的基本知识电气主接线是发电厂和变电站电气设计的首要部分，也是构成电力系统的主要环节。
主接线是指由各种开关电器、电力变压器、母线、电力电缆或导线、移相电容器、避雷器等电气设备依一定的次序相连接的接受和分配电能的电路。
而用规定的电气设备图形符号和文字符号并按照工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。
主接线可分为有母线接线和无母线接线两类。
有母线接线分为单母线接线和双母线接线；无母线接线分为单元式接线、桥式接线和多角形接线。
主接线的选择直接影响到电力系统运行的可靠性，灵活性，并对电器选择，配电装置布置，继电保护，自动装置和控制方式的拟定都有决定性的关系。
因此，主接线的正确、合理设计，必须综合处理各方面的因素，经过技术、经济比较后方可确定。
第二节电气主接线的基本要求现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。
因此，发电厂、变电站主接线必须满足以下基本要求。
1.运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
2.具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快地退出设备。
切除故障停电时间最短、影响范围最小，并且再检修在检修时可以保证检修人员的安全。
3.操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。
复杂的接线不仅不便于操作，还往往会造成运行人员的误操作而发生事故。
但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或造成不必要的停电。
4.经济上合理主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽地发挥经济效益。
5.应具有扩建的可能性由于我国工农业的高速发展，电力负荷增加很快。
因此，在选择主接线时还要考虑到具有扩建的可能性。
第三节主接线设计电气主接线的设计，应根据变电站在电力系统中得地位，负荷性质，出线回路数，设备特点，周围环境及变电站得规划容量等条件和具体情况，并满足供电可靠性，运行灵活，操作方便，节约投资和便于扩建等要求。
具体如下: 1．变电站的高压侧接线，根据技术设计规程应尽量采用断路器较少或不用断路器的接线方式。
2．在35kV配电装置中，当线路为3回及以上时，根据规程一般采用单母线或单母线分段接线。
3．在10kV配电装置中，当线路在6回及以上时，根据规程一般采用单母线分段接线方式。
4．如果线路不允许停电检修，则应增设相应的旁路设施。
一．110KV电气主接线设计1.方案选择方案Ⅰ：线路－变压器单元接线（见图1.1）方案Ⅱ：内桥接线（见图1.2）方案Ⅲ：单母线接线（见图1.3）方案Ⅳ：单母线分段接线（见图1.4）2.方案比较见表1-1表1-1方案 项目 线－变单元接线（方案Ⅰ） 内桥接线 （方案Ⅱ）单母线接线 （方案Ⅲ）单母线分段接线 （方案Ⅳ）优点接线简单；开关使用量少，节省投资 接线简单、清晰;使用开关量相对较少;具有一定的可靠性和灵活性 接线简单、清晰，操作方便接线简单、清晰，操作方便；可靠性、灵活性较高缺点串联回路任意设备故障或检修，整个单元停电。
可靠性差。
不适用于主变经常投切的情况。
可靠性、灵活性差。
开关使用量最多，投资较大;任一断路器检修，该回路必须停止工作经过综合比较上面四种方案，线－变单元接线，单母线接线可靠性，灵活性较差，内桥接线灵活性较差，不利于扩建。
考虑到变电站的长远发展，选择可靠性，灵活性较高的单母线分段接线。
二. 35kV 电气主接线设计1.方案选择图1.4 单母线分段接线图1.3单母线接线电压等级为35kV～60kV，出线回数超过3回时，可采用单母线接线，也可采用单母线分段接线或者双母线接线。
为保证线路检修时不中断对用户的供电，采用单母线分段接线和双母线接线时，可增设旁路母线。
但由于设置旁路母线的条件所限（35kV～60kV出线多为双回路，有可能停电检修断路器，且检修时间短，约为2～3天。
）所以，35kV～60kV采用双母线接线时，不宜设置旁路母线，有条件时可设置旁路隔离开关。
根据以上分析、组合，保留下面三种可能接线方案：方案Ⅰ：单母线接线（见图1.5）方案Ⅱ：单母线分段接线（见图1.6）方案Ⅲ：双母线接线（见图1.7）图1.5单母线接线图1.6 单母线接线图1.7 双母线接线2.方案比较见表1-2表1-2方案项目单母线接线（方案Ⅰ）单母线分段接线（方案Ⅱ）双母线接线（方案Ⅲ）优点接线简单、清晰，操作方便接线简单、清晰，操作方便；可靠性、灵活性较高供电可靠，调度灵活，扩建方便，便于试验缺点可靠性、灵活性差任一断路器检修，该回路必须停止工作倒闸操作复杂，易误操作设备多、配电装置复杂投资和占地面大，造价高据上述三种接线方案的比较，又由于本变电站35KV用户负荷较轻无一级，二级负荷，所以采用可靠性和灵活性较高，经济较合理的单母线分段接线。
