JB-T 4730-2005 标准释义－－前言目次前言..................................................................................................................218 引言..................................................................................................................222 第1章 JB/T4730.1通用要求..............................................................................225 第2章 JB/T4730.2射线检测..............................................................................231 第3章 JB/T4730.3超声检测..............................................................................247 第4章 JB/T4730.4磁粉检测..............................................................................271 第5章 JB/T4730.5渗透检测..............................................................................282 第6章 JB/T4730.6涡流检测..............................................................................290 第7章参考文献................................................................................................293 第8章使用实例 (295)217前言JB 4730—1994《压力容器无损检测》标准是《压力容器安全技术监察规程》(以下简称《容规》)及有关的产品标准等的配套标准，由全国压力容器标准化技术委员会(以下简称“容标委”)提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
该标准94年1月29日正式发布，94年5月1日实施。
1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730-94标准。
JB4730-94标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。
但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。
上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。
2000年全国质量技术监督总局锅炉局及全国锅容标委决定对JB4730-94标准进行修订，现将磁粉检测部分的主要修订内容给大家作一个汇报。

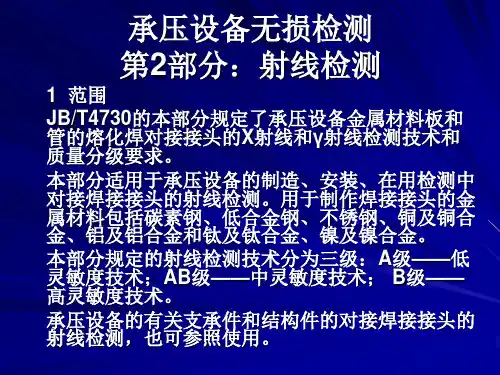

第一章范围1．检测范围JB4730-94标准（磁粉篇）检测范围仅限于铁磁性材料制成的压力容器及其零件。
JB4730-2005标准将检测范围扩大到锅炉、压力容器及压力管道等承压设备。
与承压设备有关的支承件和结构件，如有要求也可参照本标准进行磁粉检测。
2．标准编制依据在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代的操作规范，有的是按1964年机械部无损探伤技术条件要求进行检测。
最新版JB4730标准的补充介绍本文源自：无损检测招聘网 一．JB4730标准重大意义JB4730《压力容器无损检测》是锅炉压力容器压力管道无损检测的强制性技术标准。
修改后标准涉及的面更宽，将复盖锅炉压力容器压力管道制造，安装，在用检验整个领域，包括从原材料验收到焊接接头质量检测各个环节。
鉴于该标准在无损检测行业内位臵重要，影响巨大，甚至无损检测人员资质的考核也与之密切相关，所以全国考委会标准修改动态十分关注。
二．JB4730标准修改过程及全国无损检测考委会参与情况全国压力容器标准化技术委员会（容标委）1999年提出修改JB4730标准的意见,随后成立标准起草组。
标准起草组于2000年2月拿出修改稿（1），2001年9月提交修改稿（2），2002年7月提交修改稿（3）， 2002年9月提交修改稿（4）。
全国锅炉压力容器无损检测考委会第一次拿到JB4730修改稿是在2001年11月，当时看到的版本是2001年9月的修改稿（2）。
有关技术专家阅后发现问题很多，认为事关重大。
出自对锅炉压力容器安全和对标准质量的关心，全国考委会向锅炉局报告了有关情况，提出一些建议。
与此同时，为配合做好JB4730修改工作，全国考委会两次召开专家研讨会，对修改工作提出具体意见：2002年元月苏州会议，对2001年9月修改稿（2）研讨；2002年底9月南京会议，对2002年7月修改稿（3）研讨；两次专家研讨会都邀请了全国压力容器标准化技术委员会寿比南秘书长出席，并把专家的书面意见毫无保留地交寿秘书长转起草组，以便修改。
2002年10月，全国考委会于收到2002年9月修改稿（4），该稿作为送审稿在张家界通过了容标委制造分会初审。
对修改稿（4）审查认为，在编写标准的总体思路上存在问题，在具体内容上问题错误也很多。
2003年3月，全国压力容器标准化技术委员会在合肥召开JB4730修改会，重新组织起草组，并展开讨论。
2003年4月，在南昌召开JB4730修改分组会，确定修改稿（5）。
中国石油化工总公司附录 A 搭接标记的安放位置(补充件) 钢熔化焊对接焊缝射线透照搭接标记的安放位置如下:图(A —1 ～ 5) 附录 B 焦点尺寸的计算(补充件) 如焦点的形状为矩形、正方形、圆形或椭圆形时,则在计算焦点至工件距离 f 时可用下列有关公式计算焦点尺d=a ………………………………………………(B-1)d=(a+b)/2 …………………………………………(B-2)d=φ…………………………………………………(B-3) 其中,公式(B-1)适用于方形焦点,公式(B-2)适用于长方形焦点及椭圆形焦点,公式(B-3) 适用于圆形焦点。
椭圆形圆形正方形长方形图 B-1 理想焦点图形附录 C 对接焊缝透照厚度(补充件) 透照厚度应按图 C-1 所示部位实测值确定,如实测有困难时,可按表C-1 确定。
Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线射线源在试件外部时双壁单投影时射线源在试件内部时双壁双投影时图 C-1 各种焊接接头的母材厚度和透照厚度表 C-1 各种焊接接头的母材厚度和透照厚度 mm透照厚度透照方式母材厚度焊缝余高钛钢、铝单层透照 T T T T 无单面双面单面(有垫板)T T 十 1 T 十 2 T 十 1 十T ′ T T 十 2 T 十 4 T 十 2 十T ′双层透照 T T T T 无单面双面单面(有垫板)T × 2 T × 2 十 1 T × 2 十 2 T × 2 十 1 十T ′ T × 2 T × 2 十 2 T × 2 十 4 T × 2 十 2 十T ′注:公称厚度取母材厚度,对接接头的母材厚度不同时,取薄的厚度值,表中T ′为垫板厚度。
附录 D 可扩大评定区的处理办法(补充件) D1 当评定区缺陷点数超过规定的级别,但不超过图 D—1 中规定的上限值,附近的缺陷点数又较少时,可将评定区沿焊缝方向扩大三倍,求出缺陷的总点数,取其 1/3进行评定。

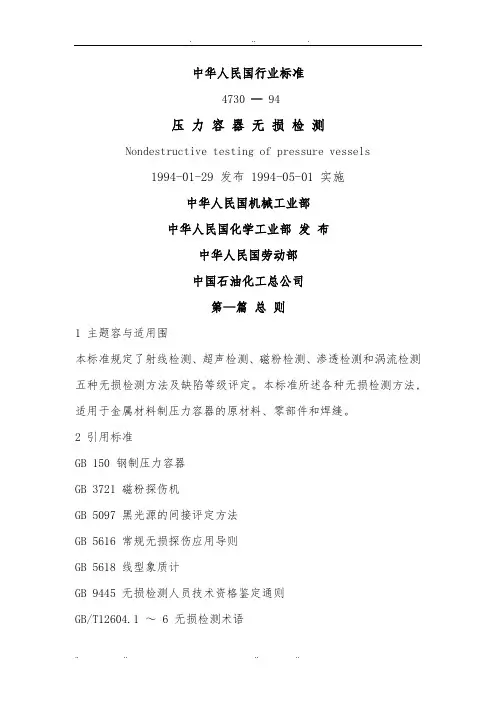

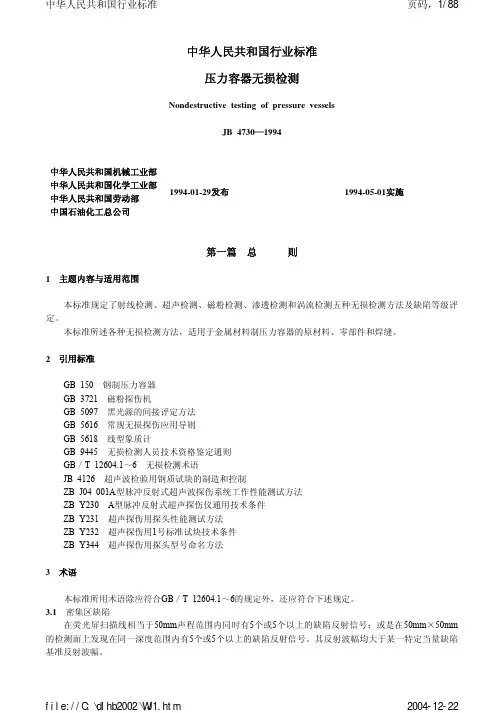

中华人民国行业标准4730 —94压力容器无损检测Nondestructive testing of pressure vessels1994-01-29 发布 1994-05-01 实施中华人民国机械工业部中华人民国化学工业部发布中华人民国劳动部中国石油化工总公司第—篇总则1 主题容与适用围本标准规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无损检测方法及缺陷等级评定。
