光学研究的相干成像技术光学研究一直是科学家们关注的热点领域之一，而相干成像技术则是光学研究中的重要工具之一。
相干成像技术是一种基于干涉原理的成像方法，它利用光的相干性质，可以实现高分辨率的成像效果。
本文将介绍相干成像技术的原理、应用以及未来的发展方向。
首先，我们来了解一下相干成像技术的原理。
相干成像技术利用光的干涉现象，通过测量光的干涉图案来重建被测样品的光学信息。
相干成像技术与传统的透射成像方法相比，具有更高的分辨率和更强的抗散射能力。
这是因为相干成像技术利用了光的相位信息，可以对样品的细微结构进行精确测量。
相干成像技术的原理可以简单地理解为，将一束相干光照射到样品上，然后测量光的干涉图案，通过处理这些干涉图案，就可以得到样品的光学信息。
相干成像技术在各个领域都有广泛的应用。
在医学领域，相干成像技术被广泛应用于眼科、皮肤科等领域的疾病诊断和治疗。
例如，光学相干断层扫描（OCT）技术可以实现对眼底血管的高分辨率成像，帮助医生提前发现和治疗眼部疾病。
在材料科学领域，相干成像技术可以用于表面缺陷检测、纳米材料的成像等。
此外，相干成像技术还可以应用于生物学研究、光学通信等领域。
随着科学技术的不断发展，相干成像技术也在不断地改进和创新。
一方面，研究者们正在努力提高相干成像技术的分辨率和灵敏度。
例如，通过引入新的光源和探测器，可以实现更高的分辨率和更快的成像速度。
另一方面，研究者们还在探索相干成像技术的新应用。
例如，近年来，有研究者提出了基于相干光的全息成像技术，可以实现三维物体的高分辨率成像。
相干光的全息成像技术不仅可以应用于生物医学领域，还可以应用于材料科学、光学通信等领域。
相干成像技术的发展离不开光学研究领域的合作与交流。
在国际上，已经建立了许多光学研究的合作机构和学术会议，为研究者们提供了一个交流和合作的平台。
这些合作和交流不仅促进了相干成像技术的发展，也为光学研究领域的其他技术提供了借鉴和启发。
摘要摘要光学相干层析成像(Optical Coherence Tomography，OCT)技术作为医疗成像设备的一个分支，经过了几代的技术革新已经广泛应用于活体组织检测和医疗诊断领域。
OCT技术凭借其高分辨、非侵入和快速成像的特点，在医学成像领域中有着不可替代的地位。
虽然如此，随着技术的进步和新需求的出现，人们对OCT技术的改进和创新从未停止。
OCT系统中的三维成像技术是现代OCT系统的发展趋势，在此基础上的三维光学微血管造影技术(Optical Microangiography，OMAG)也是近几年新兴的OCT扩展技术，它无需造影剂的摄入，直接通过对三维体数据帧内部做相关运算来得到组织血管脉络的三维结构成像。
本文主要围绕1310纳米手持式扫频光学相干层析系统的集成和系统中的三维成像技术实现展开，主要研究内容包括：1．研究了扫频源光学相干层析系统理论，对1310纳米扫频源OCT系统进行封装。
将基于光学平台搭建的OCT系统集成到仪器机箱中，对电源接口、开关接口和设备接口做统一封装。
将固定式样品臂改成手持式样品臂，增加系统的的便携性和稳定性。
调整了系统参数，提高了系统的成像质量，使用手持式扫频OCT系统对红外卡和手指表皮做成像实验。
2．研究了光线投影算法的原理和三维计算机成像原理，学习了计算机三维图形库，编程实现基于光线投影的三维重建算法。
在原有OCT系统软件基础上增加了三维实时显示模块。
对三维成像方式进行改进，将成像方式由原先的“先采集数据，后使用第三方软件生成”，改进成“数据采集与三维成像同步进行”。
发现并解决三维实时成像中的帧乱序问题。
使用手持式扫频OCT系统对一些样品组织做三维成像实验。
3．研究光学微血管造影理论知识和算法原理，软件实现OMAG算法。
使用手持式OCT系统采集的模拟血管模型的三维数据做三维OMAG成像实验。
关键词：三维成像，扫频源光学相干层析成像，光线投影，OpenGL，OMAGIABSTRACTOptical Coherence Tomography (OCT) technology serves as a branch of medical imaging equipment, it has been widely used in the field of living tissue detection and medical diagnosis after several generations of technological innovation. OCT technology with its high resolution, non-invasive and rapid imaging features, it has an irreplaceable position in the field of medical imaging. However, with the advancement of technology and the emergence of new requirements, the improvement and innovation of OCT technology has never stopped. The three-dimensional imaging technology of OCT is now the developing trend of OCT system, the three-dimensional optical micro-angiography (Optical Microangiography, OMAG) is also an expansion technology of OCT emerging in recent years based on the three-dimensional imaging technology of OCT, it does not need take contrast agent, and can obtain three-dimensional structural imaging of the tissue vasculature by directly doing correlation in the three-dimensional volume data frame. This paper mainly focuses on the integration of 1310 nm handheld swept optical coherence tomography system and the realization of 3D technology of the system. The main research contents include:1. The theory of optical coherence tomography of swept source is studied, and the 1310 nm swept source OCT system is encapsulated. Building the OCT system based on the optical platform integrated into the instrument chassis, doing a unified package for the power interface, switch interface and device interface. Making the fixed sample arm into a hand-held sample arm, which increases the portability and stability of the system. Adjusting the system parameters which improves the image quality of the system. The handheld swept OCT system is used to do imaging experiment for the infrared card and finger skin.2. The principle of the light projection algorithm and the principle of three- dimensional computer imaging have been studied. The computer 3D graphics library is researched and the the 3D reconstruction algorithm based on the light projection has been realized by software. The three-dimensional real-time display module is added in the original OCT software system. The three-dimensional imaging method has been improved,changing from the original imaging method which firstly acquires data, and then using the third-party software to generate the data to data acquisition and three-IIdimensional imaging synchronize. The problem of disordered frame has been found and solved in 3D real-time imaging. Three-dimensional imaging experiments were performed on some sample tissues using a hand-held swept OCT system.3. The theory and algorithm of optical microvascular angiography has been studied, and the OMAG algorithm is realized by software. Three-dimensional OMAG imaging experiments were performed using a handheld OCT system to collect three-dimensional data of simulated vascular models.Keywords:3D imaging, sweep source optical coherence tomography, ray projection, OpenGL, OMAGIII目录目录第一章绪论 (1)1.1研究背景及意义 (1)1.2生物医学成像 (1)1.3OCT技术的优势 (3)1.4OCT技术的发展状况及应用 (4)1.5本文的研究内容和章节安排 (6)第二章SSOCT原理 (8)2.1前言 (8)2.2扫频源OCT理论基础 (8)2.2.1 光在生物组织内传播特性 (8)2.2.2 迈克尔逊干涉仪 (9)2.2.3 低相干干涉技术 (11)2.3SSOCT成像原理 (13)2.4本章小结 (14)第三章手持式OCT系统 (15)3.1手持式OCT系统概述 (15)3.1.1 手持OCT系统结构方案 (15)3.1.2 系统器件选择与系统搭建 (17)3.1.3 手持OCT系统的集成 (20)3.2系统的性能与成像效果 (24)3.3本章小结 (26)第四章基于OpenGL的OCT系统三维成像 (27)4.1OpenGL库介绍 (27)4.1.2 OpenGL中的基本概念 (29)4.1.3 OpenGL库3D渲染流程 (34)4.1.4 渲染效果展示 (37)4.2光线投影算法 (38)4.2.1 光线投影算法概述 (38)4.2.2 算法原理 (38)4.3光线投影算法的OpenGL实现 (41)4.3.1 算法的软件实现流程 (41)IV目录4.3.2 算法中使用的关键技术 (43)4.3.3 算法效果演示 (44)4.4OCT系统中的三维实时成像实现 (45)4.4.1 OCT系统中光线投影算法的实现 (46)4.4.2 三维实时成像问题的产生与解决 (47)4.4.3 三维实时成像效果演示 (48)4.5本章小结 (51)第五章OCT三维光学微血管造影成像 (52)5.1光学微血管造影成像概述 (52)5.2OMAG算法原理 (52)5.2.1 OCT扫描数据的三维排布 (52)5.2.2 OMAG成像原理 (53)5.3基于OpenGL的OMAG算法实现 (54)5.4本章小结 (56)第六章总结与展望 (58)致谢 (60)参考文献 (61)攻读硕士学位期间取得的成果 (65)V第一章绪论第一章绪论1.1 研究背景及意义随着时代的进步，人们的生活品质不断提高，健康问题成为当今人们最关注的问题之一，它与每个人都密切相关[1]。
光学相干层析成像技术原理及应用近年来，随着光学相干层析成像（Optical Coherence Tomography，OCT）技术的广泛应用，它在医学、生物学和材料科学等领域展现出了巨大的发展前景。
本文将从原理和应用两个方面来介绍光学相干层析成像技术。
一、原理光学相干层析成像技术是一种基于干涉的非侵入性成像技术。
其原理类似于医学领域中的超声波层析成像技术，通过测量光波在不同深度处反射或散射的亮度信息，可以重建出被测物体的三维图像。
光学相干层析成像技术利用了光的干涉性质，使用一束高度相干的光源照射被测物体，并通过与参考光束发生干涉来测量光的相位变化。
这种相位变化信息可以用来推导出被测物体各个深度处的反射或散射信号强度，从而实现三维成像。
为了实现高分辨率的成像，光学相干层析成像技术采用了低相干光源和光学干涉仪。
光源通常使用半导体激光器，其光谱宽度较窄，能够提供高度相干的光波。
而光学干涉仪则用来测量光的相位变化，其中包括Michelson干涉仪、Mach-Zehnder干涉仪等。
二、应用1. 医学领域光学相干层析成像技术在医学领域的应用非常广泛，特别是在眼科领域。
它可以实现对眼球各层次的显微观察，提供高分辨率的眼底图像，帮助医生进行疾病诊断和治疗方案制定。
此外，光学相干层析成像技术还可以用于皮肤病的早期诊断、心血管病变的评估等。
2. 生物学领域在生物学研究中，光学相干层析成像技术被广泛应用于组织结构的显微成像。
通过该技术，可以实现对活体组织的非侵入性成像观察，研究组织的形态、结构和功能等。
比如，可以观察到胚胎发育过程中各个器官的形成，探索神经系统的功能连接等。
3. 材料科学领域光学相干层析成像技术在材料科学领域的应用也十分广泛。
它可以实现对材料内部结构和缺陷的观察，用于材料的质量控制和缺陷检测。
此外，也可以通过该技术来研究材料的光学性质和电子结构等。
总结：光学相干层析成像技术作为一种非侵入性成像技术，在医学、生物学和材料科学等领域具有广泛的应用前景。
超分辨显微成像技术的新发展马利红引言人类获得信息的主要器官是眼睛，然而靠人眼观察客观事物的空间分辨率的极限约为4´米，客观世界中人眼不能分辨的所有细微结构称为微观世界。
显微成像技术将310-微观过程或结构成放大图像，以便于人眼能够直接观察。
研究微观世界所涉及的学科领域十分广泛，有生物、医学、材料科学、精密机械、微电子学、分子及原子物理、核物理等等，微观世界中细分的微量尺度原则上是无穷的，因而显微学是跨多学科的，其发展也是无止境的。
1665年，Robert Hooke用原始显微镜发现了池塘水中单细胞有机体，它的出现为人类打开了微观世界的大门。
光学显微镜由此成为历代生物学家的主要研究工具之一。
生物学家把显微镜作为一种主要工具来研究生物器官、组织和细胞，由此奠定了细胞学和组织学的基础，并对生物学、遗传学、微生物学、病理学和医学的发展起到了极大的推动作用。
但传统光学显微镜有以下两个主要缺点：(1)受衍射极限的限制，其分辨率与照明波长是同一个数量级，具有一个数值孔径(NA=nsin(q))的传统光学显微镜，分辨极限l，称之为瑞利判据；(2)由于使用的是场光源，观测到的是一个宽视野图像，为0.61/NA从而降低了信噪比，影响了图像的清晰度和分辨率。
随着生物医学、材料科学等的发展对显微提出了更高的要求，不仅希望其具有更高的分辨率，而且能对样品进行无损成像，甚至希望可观察其三维图像。
因此，传统的显微镜已不能满足要求。
电子显微镜的分辨率虽然远高于光学显微镜，但它需要在真空条件下工作，因此很难观察活的生物样品，另外电子束的照射也会使生物样品受到辐照损伤。
电子显微镜、的局限以及高分辨显微的需求，迫使人们转向超经典衍射极限的光学超分辨理论和技术研究，利用新原理、新技术、新方法来实现光学高分辨力成像和检测。
第一节基于传统的Rayleigh分辨率意义下的超分辨理论光学系统的空间分辨率是一个非常有用的概念，但是关于它的具体定义和描述却有许多不同的见解。

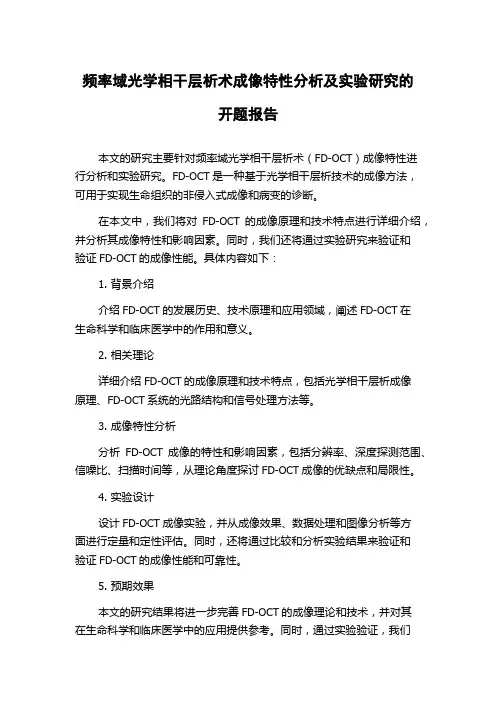

频率域光学相干层析术成像特性分析及实验研究的开题报告本文的研究主要针对频率域光学相干层析术（FD-OCT）成像特性进行分析和实验研究。
FD-OCT是一种基于光学相干层析技术的成像方法，可用于实现生命组织的非侵入式成像和病变的诊断。
在本文中，我们将对FD-OCT的成像原理和技术特点进行详细介绍，并分析其成像特性和影响因素。
同时，我们还将通过实验研究来验证和验证FD-OCT的成像性能。
具体内容如下：1. 背景介绍介绍FD-OCT的发展历史、技术原理和应用领域，阐述FD-OCT在生命科学和临床医学中的作用和意义。
2. 相关理论详细介绍FD-OCT的成像原理和技术特点，包括光学相干层析成像原理、FD-OCT系统的光路结构和信号处理方法等。
3. 成像特性分析分析FD-OCT成像的特性和影响因素，包括分辨率、深度探测范围、信噪比、扫描时间等，从理论角度探讨FD-OCT成像的优缺点和局限性。
4. 实验设计设计FD-OCT成像实验，并从成像效果、数据处理和图像分析等方面进行定量和定性评估。
同时，还将通过比较和分析实验结果来验证和验证FD-OCT的成像性能和可靠性。
5. 预期效果本文的研究结果将进一步完善FD-OCT的成像理论和技术，并对其在生命科学和临床医学中的应用提供参考。
同时，通过实验验证，我们还可以提高FD-OCT成像的精度和可靠性，拓展其在临床诊断中的应用范围。
6. 结论总结本文的研究内容和成果，评估FD-OCT的成像性能和应用前景，提出未来的研究方向和展望。
综上所述，本文将重点研究FD-OCT的成像特性分析和实验研究，为其在生命科学和临床医学中的应用提供理论和实践支持。

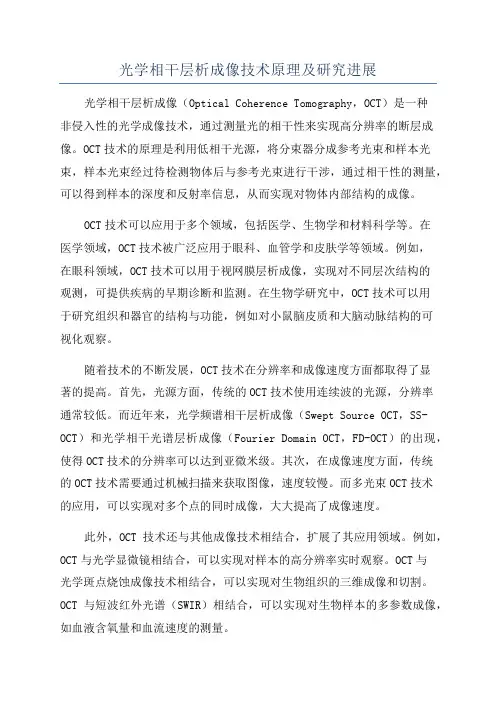

光学相干层析成像技术原理及研究进展光学相干层析成像（Optical Coherence Tomography，OCT）是一种非侵入性的光学成像技术，通过测量光的相干性来实现高分辨率的断层成像。
OCT技术的原理是利用低相干光源，将分束器分成参考光束和样本光束，样本光束经过待检测物体后与参考光束进行干涉，通过相干性的测量，可以得到样本的深度和反射率信息，从而实现对物体内部结构的成像。
OCT技术可以应用于多个领域，包括医学、生物学和材料科学等。
在医学领域，OCT技术被广泛应用于眼科、血管学和皮肤学等领域。
例如，在眼科领域，OCT技术可以用于视网膜层析成像，实现对不同层次结构的观测，可提供疾病的早期诊断和监测。
在生物学研究中，OCT技术可以用于研究组织和器官的结构与功能，例如对小鼠脑皮质和大脑动脉结构的可视化观察。
随着技术的不断发展，OCT技术在分辨率和成像速度方面都取得了显著的提高。
首先，光源方面，传统的OCT技术使用连续波的光源，分辨率通常较低。
而近年来，光学频谱相干层析成像（Swept Source OCT，SS-OCT）和光学相干光谱层析成像（Fourier Domain OCT，FD-OCT）的出现，使得OCT技术的分辨率可以达到亚微米级。
其次，在成像速度方面，传统的OCT技术需要通过机械扫描来获取图像，速度较慢。
而多光束OCT技术的应用，可以实现对多个点的同时成像，大大提高了成像速度。
此外，OCT技术还与其他成像技术相结合，扩展了其应用领域。
例如，OCT与光学显微镜相结合，可以实现对样本的高分辨率实时观察。
OCT与光学斑点烧蚀成像技术相结合，可以实现对生物组织的三维成像和切割。
OCT与短波红外光谱（SWIR）相结合，可以实现对生物样本的多参数成像，如血液含氧量和血流速度的测量。
总之，光学相干层析成像技术在医学、生物学和材料科学等领域具有广阔的应用前景。
随着技术不断进步和完善，OCT技术的分辨率和成像速度将进一步提高，为更精细和快速的生物医学成像提供支持。

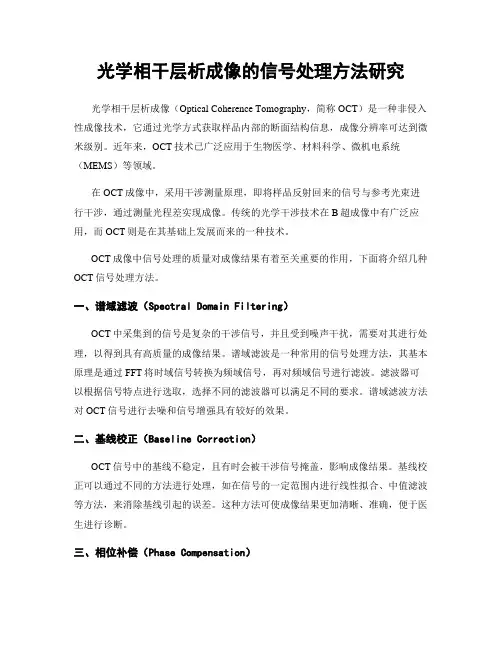

光学相干层析成像的信号处理方法研究光学相干层析成像（Optical Coherence Tomography，简称OCT）是一种非侵入性成像技术，它通过光学方式获取样品内部的断面结构信息，成像分辨率可达到微米级别。
近年来，OCT技术已广泛应用于生物医学、材料科学、微机电系统（MEMS）等领域。
在OCT成像中，采用干涉测量原理，即将样品反射回来的信号与参考光束进行干涉，通过测量光程差实现成像。
传统的光学干涉技术在B超成像中有广泛应用，而OCT则是在其基础上发展而来的一种技术。
OCT成像中信号处理的质量对成像结果有着至关重要的作用，下面将介绍几种OCT信号处理方法。
一、谱域滤波（Spectral Domain Filtering）OCT中采集到的信号是复杂的干涉信号，并且受到噪声干扰，需要对其进行处理，以得到具有高质量的成像结果。
谱域滤波是一种常用的信号处理方法，其基本原理是通过FFT将时域信号转换为频域信号，再对频域信号进行滤波。
滤波器可以根据信号特点进行选取，选择不同的滤波器可以满足不同的要求。
谱域滤波方法对OCT信号进行去噪和信号增强具有较好的效果。
二、基线校正（Baseline Correction）OCT信号中的基线不稳定，且有时会被干涉信号掩盖，影响成像结果。
基线校正可以通过不同的方法进行处理，如在信号的一定范围内进行线性拟合、中值滤波等方法，来消除基线引起的误差。
这种方法可使成像结果更加清晰、准确，便于医生进行诊断。
三、相位补偿（Phase Compensation）相位补偿是对OCT信号在处理过程中最基本的步骤之一，它可以有效的解决OCT中的相位畸变和光路差等问题，提高成像质量。
相位补偿的方法主要包括和空间相干性方法和时间相干性方法，并根据不同的波长选择不同的模型进行处理。
四、信号提取（Signal Extraction）光学相干层析成像技术是基于光线衍射原理，采用干涉测量的原理对断面图像进行重建，不同的物质会对光信号产生不同的反射或散射，从而得到图像。
光学相干层析成像综述作者：陈玉平来源：《价值工程》2014年第32期摘要：光学相干层析成像（OCT）是一个新兴的、非常有前景的、非侵入、非接触和非损坏的成像技术并已被广泛应用在生物、医药及材料等领域。
本文介绍了OCT领域的发展。
Abstract： Optical coherence tomography（OCT） is an emerging very promising noninvasive non-contact and nondestructive imaging technique and has been widely applied in biological and medical fields as well as in technical fields. This paper introduced the progressing of study on OCT filed.关键词：光学相干层析成像；生物医药；图像技术Key words： optical coherence tomography；biological and medical；imaging technique中图分类号：TH744；O439 文献标识码：A 文章编号：1006-4311（2014）32-0255-020 引言光学相干层析成像技术（Optical Coherence Tomography，简称OCT）是近年来发展较快的一种最具发展前途的新型层析成像技术，特别是生物组织活体检测和成像方面具有诱人的应用前景，已尝试在眼科、牙科和皮肤科的临床诊断中应用，是继X-CT和MRI技术之后的又一大技术突破，近年来已得到了迅速的发展。
1 光学相干层析成像技术回顾随着科学的进步，当今医学成像技术已经在医学诊断中起着重要的作用，各种探测方法和显示手段趋于更精确、更直观、更完善从而有助于人们观察生物组织，了解材料结构，它的发展是物理、数学、电子学、计算机科学和生物医学等多门学科相互结合的结果。
光学相干层析成像光学相干层析成像（optical coherence tomography，简称OCT）是一种非侵入性的生物医学成像技术，主要应用于眼科和生物医学领域，用于观察和分析生物组织的内部结构和形态。
本文将从原理、应用和发展前景等方面介绍光学相干层析成像技术。
一、原理光学相干层析成像技术是基于光的干涉原理，通过测量光的干涉信号来获得样品的内部结构信息。
其基本原理是利用光学干涉来测量光的相位差，从而得到样品的深度信息。
具体而言，OCT系统会向样品发射一束光，一部分光被样品反射回来，另一部分光被参考光束反射回来。
通过对这两部分光进行干涉，测量两束光的相位差，就可以确定样品不同深度处的反射信号，从而重建出样品的内部结构。
二、应用1.眼科领域光学相干层析成像技术在眼科领域得到了广泛应用。
它可以高分辨率地成像眼部组织，如视网膜、角膜、虹膜等，用于早期诊断和治疗疾病，如黄斑变性、青光眼等。
同时，OCT技术还可以实时监测眼部手术过程，提高手术的安全性和准确性。
2.生物医学研究光学相干层析成像技术在生物医学研究中也发挥着重要作用。
它可以对小动物的器官、血管等进行高分辨率成像，用于研究疾病的发生机制和治疗效果评估。
此外，OCT技术还可以应用于药物研发过程中的毒性测试和药物吸收分布的研究。
三、发展前景随着技术的不断进步，光学相干层析成像技术在医学领域的应用前景十分广阔。
一方面，随着设备的不断改进，OCT系统的分辨率和成像速度将进一步提高，使得其在临床诊断中的应用更加广泛。
另一方面，光学相干层析成像技术与其他成像技术的结合，如光声成像、多光子显微镜等，将进一步拓展其应用领域，并为生物医学研究提供更多有价值的信息。
光学相干层析成像技术是一种非常有前景的生物医学成像技术。
它通过光的干涉原理，可以高分辨率地成像样品的内部结构，广泛应用于眼科和生物医学研究领域。
随着技术的不断发展，光学相干层析成像技术将为医学诊断和研究提供更多有力的支持，为人类健康事业做出更大的贡献。
激光与光电子学进展2009.01特别报道／生物光子学人体健康状态的无创实时监测与疾病的早期诊断是提高全民健康水平和控制医疗成本的根本保证，也是现代医学技术发展的内在要求和必然趋势。
研究行之有效的实时监测与早期诊断方法，发展高分辨无创光学成像技术，以用于常见病、多发病、慢性病和重大疾病的定期筛查与早期诊断，具有非常重要的现实意义，也必将产生深远的社会效益。
光学方法不仅可以实现对活体组织的无损伤、非侵入、非电离辐射及实时的探测和成像，而且可用于活体生物组织的显微结构分析、特性参数测量，在生命科学的基础研究和临床应用中具有极大应用前景，倍受瞩目。
如光学相干层析成像术(OCT)、共聚焦光学显微术、扩散光层析成像术，以及基于荧光和拉曼光谱的成像术或光谱分析术等[1~4]，这些光学方法均可通过内窥方式检测人体脏器，与常规的医学影像学方法相比，具有更高的灵敏度与分辨率。
尤其是OCT 技术，已成为医学诊断技术的国际发展前沿，能实现疾病的筛查与早期诊断、过程监视和手术介导等多种医学功能，并已图1OCT 成像原理与显微光学活检图像究的重要内容，而用光学方法来记录生物电活动也是研究热点。
但该技术存在如荧光基线漂移、细胞收缩引起的运动伪迹和膜电位绝对值的测量等国际公认的技术难点，限制了其应用范围。
对此，可以构建多通路荧光细胞膜电位记录系统。
在国家自然科学基金(60378018)的资助和博士点基金资助项目(200806980024)下，我们成功开发了用于心脏电生理研究的光学标测系统。
该系统利用图像匹配、多波长多探测器测量校正和比值法计算膜电位绝对值等手段，以期能较好地克服以上问题。
利用该系统能实现实时检测细胞膜电位，动态显示电兴奋的传导过程，为人体生理、病理研究提供新的技术手段并提高我国基础电生理研究的技术水平，为临床诊断的进一步应用奠定了基础。
1Grinvald A.,Hildesheim R..VSDI:a new era in functional imaging of cortical dynamics[J].Nature ReviewsNeuroscience ，2004，11(5):874~8852Petersen C.,Ferezou I.,Bolea S..Visualizing the cortical representation of whisker touch:voltage-sensitivedye imaging in freely moving mice[J].Neuron ,2006,50(4):617~6293张镇西等编，生物医学光子学新技术及应用[M]，北京:科学出版社，2008参考文献从光学相干层析成像到光学频域成像丁志华教授吴彤孟婕王凯杨亚良王玲吴兰刘旭浙江大学现代光学仪器国家重点实验室，杭州３１００２７Ｅ－Ｍａｉｌ：ｚｈ＿ｄｉｎｇ＠ｚｊｕ．ｅｄｕ．ｃｎ16www 中国光学期刊网ＦＥＡＴＵＲＥ／Ｂｉｏｐｈｏｔｏｎｉｃｓ在眼疾病检查、肿瘤早期诊断、骨关节炎早期诊断、粥样斑块确认与介导消融等诸多领域得到应用。
典型的OCT 成像原理与显微光学活检图像如图1所示。
低相干光源的带宽决定了系统的轴向分辨率，系统横向分辨率则由成像探头的聚焦光斑决定。
OCT 不仅可以获得样品的结构图像，还可获取样品的功能图像。
功能成像是常规OCT 结构成像的重要拓展。
目前发展的OCT 功能成像主要包括多普勒OCT 、偏振OCT 、光谱OCT 。
多普勒OCT 将多普勒技术与OCT 结构成像技术有机结合，能实现高分辨组织结构和血流动力学的同步成像。
偏振OCT 利用光的矢量特性来探测生物组织内部的双折射分布信息；光谱OCT 依据组织不同成份对光谱吸收与散射特性的差异来构筑图像。
成像速度一直是OCT 技术发展的核心，要将现行OCT 技术推广到临床应用中，必须解决实时成像问题。
时域OCT 通过参考臂机械扫描或其他光程扫描方式来获取深度信息，成像速度受到一定限制。
目前，处于热点研究中的傅里叶域(包括谱域和频域)OCT 则是提高成像速度的主要途径。
谱域OCT 通过增加干涉光谱的并行探测维度来实现深度信息的即时提取，成像速度因而可以极大地提高，目前已报道了10~400KHz 的轴向扫描速度，实现了实时成像。
但是，谱域OCT 能否真正突破现行时域OCT 性能的关键是光谱仪的光谱分辨率与光谱范围，以及线阵探测器的灵敏度与动态范围，同时涉及系统复杂化和仪器成本的提高。
频域OCT ，又称为光学频域成像(OFDI)，具备谱域OCT 同样的快速成像能力，并兼有时域OCT 系统简单化和平衡探测优势。
作为第二代OCT 的OFDI 技术，其典型内窥成像系统如图2所示。
系统核心部分是扫频光源，它一般由半导体光放大器作为激光增益介质，采用基于光栅和多面转镜的快速滤波器结构，实现对光频率的快速扫描。
对于中心波长在1310nm 附近的扫频光源，其扫频范围通常达到110nm~120nm ，扫频速率达到64kHz ，平均光强为30mW 。
OCT 最初应用是对光学透明结构如眼睛的前房和视网膜的观察。
近些年来，以心血管疾病为代表的慢性非传染性疾病已成为威胁人类生命健康最常见的疾病，在死因排列中位居第一。
如心肌梗塞，它是由供应心脏的血管发生狭窄或堵塞，心肌无法获得足够的氧气及营养，而引起的心脏肌肉坏死。
心血管狭窄或堵塞的主要原因是冠状动脉管腔因粥状硬化所形成的肿块。
这种由纤维帽包容的脂肪沉积斑块很容易破裂，并导致心肌梗塞。
最近，美国哈佛医学院的一支研究小组，报道了他们利用研制的OFDI 内窥成像仪，首次获得了人体冠状动脉血管的3D 图像，第一次从技术上实现让心脏病专家肉眼观测冠状动脉3D 图像来诊断潜在的病理变化[5]。
OFDI 内窥成像仪仅在短短几秒内获得3D 图像，而且降低了来自动脉血液的信号干扰。
参见图3，OFDI 内窥成像仪能够精确呈现病人右冠状动脉内部新设置的药物洗脱支架(暗蓝色)、指示炎症的巨噬细胞(绿色)，以及油脂沉积(黄色)，并以漫游视见形式展现人体动脉内部。
这种3D 图像能够让心脏病专家更清楚地观测患者动脉内部状况，检测到易导致心脏病发作的动脉内发炎区或色斑沉淀。
由于OCT/OFDI 成像深度只能达到1~3mm ，无法图3病人右冠状动脉OFDI 图像。
左图为冠状动脉切面图，右图为漫游观察视图，白色箭头对应于右图中的点线位置图2OFDI 内窥成像系统17激光与光电子学进展2009.01特别报道／生物光子学1 D.Yelin,I.Rizvi,W.M.White et al ..Three-dimensional miniature endoscopy[J].Nature ,2006,443(7113):7652T.Wang,J.Dam.Optical biopsy,a new frontier in endoscopic detection and diagnosis [J].Clin GastroenterolHepatol .,2004,2(9):744~7533J.M.Hoffman.Can optical molecular imaging techniques with catheter -based approaches be used for diseasedetection?[J].Radiology ,2004,231(3):609~6104R.Gurjar,V.Backman,L.Perelman et al ..Imaging human epithelial properties with polarized light scatteringspectroscopy[J].Nature Medicine ,2001,7(11):1245~12485G.Tearney,S.Waxman,M.Shishkov et al ..Three-dimensional coronary artery microscopy by intracoronary opticalfrequency domain imaging[J].J.Am.Coll Cardiol Img.,2008,1(6):752~761参考文献穿透人体实现内部结构的直接成像，这是高分辨OCT/OFDI 技术相比于现行低分辨全身成像技术如超声(US)、计算机层析成像(CT)和磁共振成像术(MRI)的重要缺陷。
为缓解OCT 成像深度的局限性，发展内窥光学成像探头是一条可行的途径。
内窥成像的关键是成像探头可以进入管腔内部，但研制有限尺度下的高质量快速扫描内窥成像探头是一大技术挑战，需要解决如何抵达、如何快速扫描运动、如何确保高分辨等关键技术难题。
只有实现了极限小尺度成像探头(<1mm)的研制，才有望实施更小内腔的筛查。
例如，对于常规方法无法实现早期诊断的胆管癌、胰腺癌等(不能在病变局部取样活检，血液中也无相应的肿瘤标志物)，则希望应用极限小尺度OFDI 内窥成像技术，直接对胆管或胰腺局部进行无损伤的层析成像，从而达到肿瘤早期诊断的目的。
最近报导的一种基于光谱编码的内窥成像技术[1]，则有望将这种希望变成现实。
如图4所示的光谱编码内窥成像探头，它利用集成在光纤断面的微光栅将光纤出射光衍射到组织表面的不同横向位置，通过外部的CCD 并行探测不同横向位置的所有深度散射信息。
这种探头的直径只有几百微米，能够满足进入微腔的要求。
而且，基于光谱编码的并行成像技术，通过增加成像维数并与谱域OCT(或OFDI)的结合来减少乃至避免所有扫描环节的运用，成像速度可以极大提高，满足实时化成像的要求。
OCT/OFDI 内窥成像技术，具有无损伤、可层析、高分辨、多信息的特征，有望成为临床医学上的"光学显微活检技术"，实施高危人群的筛查和辅助早期诊断。
目前，该技术已在医学研究和临床实践中发挥重要作用，但如何临床实用化？如何与病理学相结合？如何提高成像灵敏度和信息特异性？形成正确的诊断依据和策略，仍是需要深入研究和持续攻关的课题！人类健康是永恒的主题，OCT/OFDI 内窥成像技术的发展及其在生物医学方面的应用和基础研究，如能使得发病率和死亡率有所下降，那怕是很小的百分比，那么其对人类的贡献也将是巨大的。
图4基于光谱编码的快速内窥成像系统18。
