直线的画法和圆弧连接的画法详解

1-3 圆弧连接的绘制方法用一圆弧光滑连接相邻两线段（直线或圆弧）的作图方法，称为圆弧连接。

光滑连接的作图实质就是线段相切。

圆弧连接作图的关键点是要正确地找出连接弧的圆心和起止点。

一、圆弧连接的作图原理1、与已知直线相切且半径为R的圆O，其圆心轨迹为与已知直线平行且距离为R的两直线，切点为圆心向已知直线所作垂线的垂足。

如图1-23所示：图1-23 直线与圆（弧）光滑连接的作图原理2、与已知圆O1相切的圆O，其圆心轨迹为已知圆O1的同心圆，外切时：其半径为已知圆O1和圆O的半径之和，切点为连心线O1O与已知圆O1的交点；内切时：其半径为已知圆O1和圆O的半径之差，切点为连心线O1O的延长线与已知圆O1的交点，如图1-24所示：(a)外切 (b)内切图1-24 两圆（弧）光滑连接的作图原理二、两直线间的圆弧连接用已知半径为R的圆弧连接两相交直线AB、BC有三种情况，如图1-25所示，其中，O点为连接弧的圆心，垂足1、2两点为切点，即连接弧起止点。

三、直线与圆弧间的圆弧连接如图1-26所示，用半径为R的圆弧光滑连接直线AB和圆弧O1(半径为R1）的作图方法如下：以O1为圆心、R1+R为半径画圆弧，交直线AB的平行线（相距R）于O点，即连接弧的圆心O；连接O1O得切点1，过O点作直线AB的垂线得切点2，即连接弧起止点；以O为圆心，R为半径，在切点1和2之间作连接弧光滑连接直线AB和圆弧O1。

图1-25 两直线间的圆弧连接图1-26 直线与圆弧间的圆弧连接图1-27用连接弧R外切连接两已知圆弧四、两圆弧间的圆弧连接圆弧与圆弧间光滑连接的已知条件是：两已知圆弧的圆心O1、O2和半径R1、 R2，连接弧半径R。

圆弧连接的作图关键是求作连接弧的圆心和起止点。

1、外连接如图1-27所示，分别以O1、O2为圆心，R+R1、R+R2为半径画弧交于O 点，即为连接弧圆心；连O1O、 O2O，与已知弧分别交于1、2两点，即两切点，即连接弧起止点；以O为圆心、R为半径，在切点1和2之间作连接弧光滑连接两已知圆弧。

CAD中直线的画法和圆弧连接的画法详解要点在CAD软件中，我们可以使用不同的工具和命令来绘制直线和圆弧。

绘制直线的要点如下：1.选择直线工具：在CAD软件中，可以在工具栏或命令窗口中选择直线工具。

2.定义起始点：点击绘图区域，定义直线的起始点。

3.定义终点：再次点击绘图区域，定义直线的终点。

4.指定长度或角度：根据需要，可以在命令窗口中输入直线的长度或角度来确定直线的形状。

CAD软件还提供了其他功能，如延伸、修剪等，可以帮助我们更好地绘制直线。

绘制圆弧的要点如下：1.选择圆弧工具：在CAD软件中，可以在工具栏或命令窗口中选择圆弧工具。

2.定义起始点：点击绘图区域，定义圆弧的起始点。

3.定义终点或角度：点击绘图区域，定义圆弧的终点。

或者在命令窗口中输入半径和角度来定义圆弧的形状。

4.圆心和半径：根据需要，可以在命令窗口中输入圆心和半径的坐标来定义圆弧的形状。

此外，还有一些绘制直线和圆弧时需要注意的要点：1.精确度和准确度：在CAD软件中，我们可以通过调整绘图精度和设置工作单位来保证直线和圆弧的准确性。

在绘制过程中，我们可以使用捕捉工具和网格显示来帮助我们精确地绘制直线和圆弧。

2.参考对象：在绘制过程中，可以使用已有的对象作为参考对象来帮助我们绘制直线和圆弧。

CAD软件提供了吸附、对象捕捉等功能，可以帮助我们快速找到合适的参考对象。

4.图层和属性：在绘制直线和圆弧时，建议为不同的图形元素设置不同的图层和属性。

这样可以方便我们对不同的元素进行管理和修改。

综上所述，绘制直线和圆弧在CAD软件中并不复杂，通过合理使用不同的工具和命令，结合精确度和准确度的要求，我们可以绘制出满足我们需求的直线和圆弧。

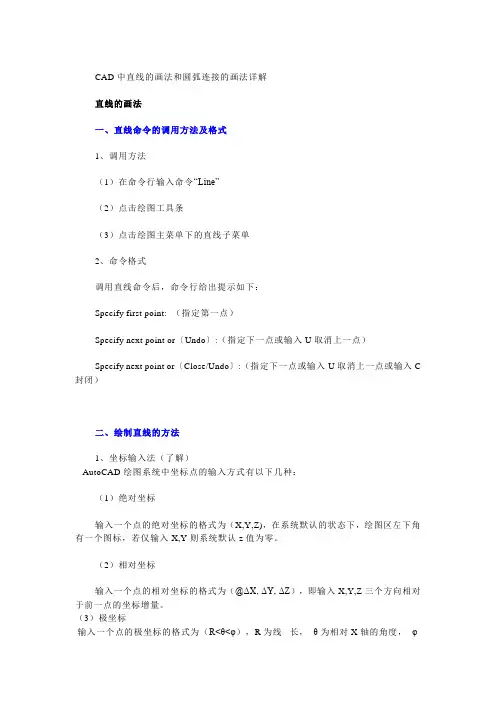

CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or〔Undo〕:（指定下一点或输入U取消上一点）Specify next point or〔Close/Undo〕:（指定下一点或输入U取消上一点或输入C 封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z)，在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y则系统默认z值为零。

（2）相对坐标输入一个点的相对坐标的格式为（@ΔX, ΔY, ΔZ），即输入X,Y,Z三个方向相对于前一点的坐标增量。

（3）极坐标输入一个点的极坐标的格式为（R<θ<φ），R为线长，θ为相对X轴的角度，φ为相对XY平面的角度。

（4）相对极坐标输入一个点相对极坐标的格式为（@R<θ<φ）。

2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线，而是利用AutoCAD的辅助画线工具进行画线。

（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。

在正交模式下光标只能沿水平或竖直方向移动。

画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD就自动画出水平或竖直线段。

例题：在AUTOCAD中画出下列图形。

画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点；3）将鼠标向下移动并输入线段AB的长度50，确定B点；4）将鼠标向右移动并输入线段BC的长度30，确定C点；5）将鼠标向上移动并输入线段CD的长度20，确定D点；6）将鼠标向右移动并输入线段DE的长度40，确定E点；7）将鼠标向上移动并输入线段EF的长度30，确定F点；8）将鼠标向左移动并输入线段FA的长度70，完成图形的绘制。

圆弧连接的作图步骤圆弧连接是绘图中常用的一种技巧，可以用来连接两个曲线或直线段，使图形更加平滑和自然。

本文将介绍圆弧连接的作图步骤，并给出示例演示。

步骤一：确定连接的起始点和结束点在进行圆弧连接之前，首先需要确定连接的起始点和结束点。

这两个点可以是曲线的端点，也可以是直线段的端点。

步骤二：绘制起始曲线或直线段根据起始点和结束点的位置，我们可以根据需要绘制起始曲线或直线段。

这一步骤通常是根据具体情况来确定的，可以使用直线段工具或曲线工具来绘制。

步骤三：确定连接的半径或角度在圆弧连接中，需要确定连接的半径或角度。

如果连接的两个曲线或直线段在同一平面内，则可以通过指定连接的圆弧半径来完成连接。

如果连接的两个曲线或直线段在不同的平面上，则可以通过指定连接的圆弧角度来完成连接。

步骤四：绘制连接的圆弧根据步骤三中确定的半径或角度，我们可以使用圆弧工具来绘制连接的圆弧。

在绘制过程中，需要保证连接的圆弧与起始曲线或直线段相切，并满足连接的要求。

步骤五：连接结束完成连接的圆弧后，我们可以根据需要进行一些调整和修饰。

比如，可以使用平滑工具来调整连接的平滑度，或者使用修饰工具来添加一些装饰性的元素。

示例演示为了更好地理解圆弧连接的作图步骤，下面我们将给出一个示例演示。

假设我们需要连接两个曲线段，起始点分别为A和B，半径为r。

具体步骤如下：1.在绘图软件中选择曲线工具，以A为起始点，绘制第一个曲线段。

2.在绘图软件中选择曲线工具，以B为起始点，绘制第二个曲线段。

3.在绘图软件中选择圆弧工具，根据需要设置连接的半径r。

4.将圆弧工具的起始点设置为第一个曲线段的结束点，结束点设置为第二个曲线段的起始点，绘制连接的圆弧。

5.根据需要进行一些调整和修饰，比如使用平滑工具调整连接的平滑度，或者使用修饰工具添加一些装饰性的元素。

通过以上步骤，我们可以完成两个曲线段的圆弧连接。

结论圆弧连接是绘图中常用的一种技巧，可以用来连接两个曲线或直线段，使图形更加平滑和自然。

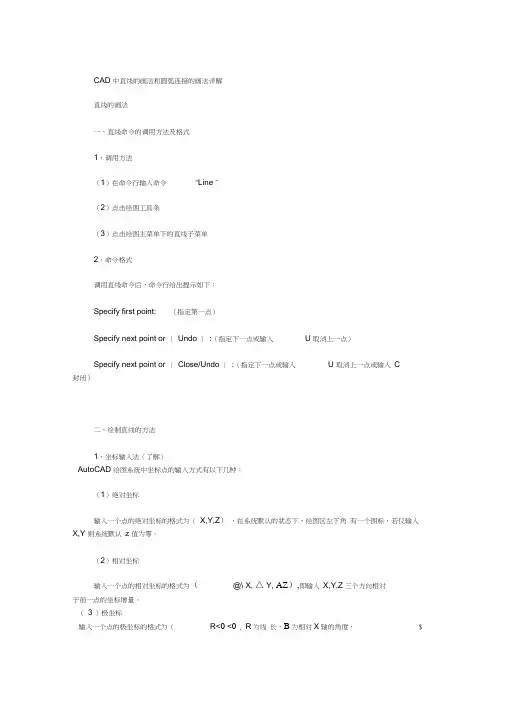

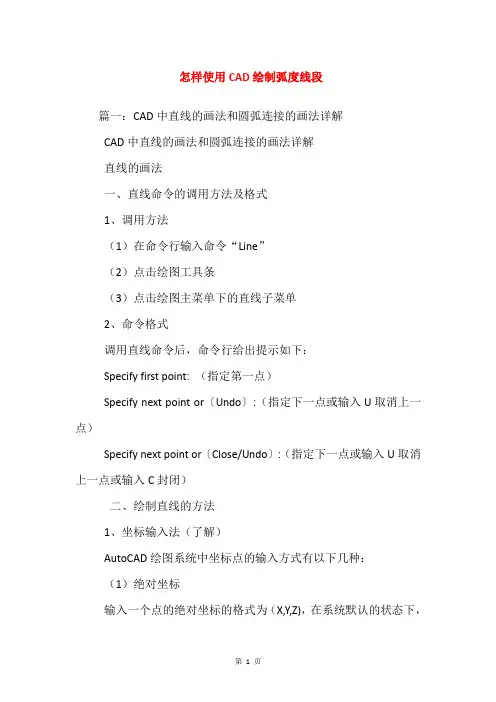

CAD 中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line ”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or 〔Undo 〕:（指定下一点或输入U 取消上一点）Specify next point or 〔Close/Undo 〕:（指定下一点或输入U 取消上一点或输入C封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD 绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z），在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y 则系统默认z 值为零。

（2）相对坐标输入一个点的相对坐标的格式为（@\ X, △Y, AZ）,即输入X,Y,Z三个方向相对于前一点的坐标增量。

（3 ）极坐标输入一个点的极坐标的格式为（R<0 <0 , R为线长，B为相对X轴的角度，$为相对XY平面的角度。

（4）相对极坐标输入一个点相对极坐标的格式为（@R<<© ）。

2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线, 而是利用AutoCAD的辅助画线工具进行画线。

（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。

在正交模式下光标只能沿水平或竖直方向移动。

画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD 就自动画出水平或竖直线段。

例题：在AUTOCAD 中画出下列图形。

画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点;3) 将鼠标向卜移动并输入线段 AB 的长度 50, 确定 B 点； 4) 将鼠标向右移动并输入线段 BC 的长度30, 确定 C 点；5) 将鼠标向上移动并输入线段 CD 的长度 20, 确定 D 点； 6) 将鼠标向右移动并输入线段 DE 的长度 40 , 确定 E 点； 7) 将鼠标向上移动并输入线段 EF 的长度 30 , 确定 F 点； 8) 将鼠标向左移动并输入线段FA 的长度70 , 完成图形的绘制。

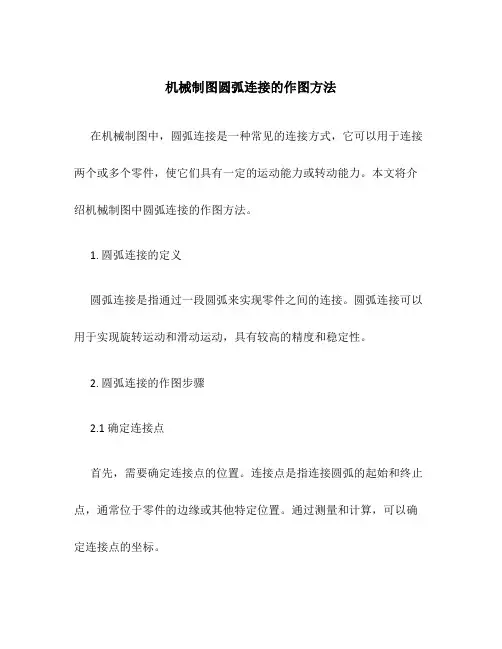

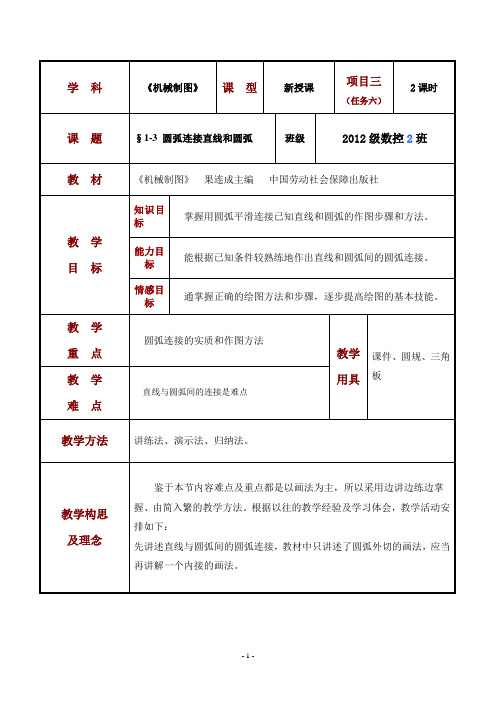

机械制图圆弧连接的作图方法在机械制图中，圆弧连接是一种常见的连接方式，它可以用于连接两个或多个零件，使它们具有一定的运动能力或转动能力。

本文将介绍机械制图中圆弧连接的作图方法。

1. 圆弧连接的定义圆弧连接是指通过一段圆弧来实现零件之间的连接。

圆弧连接可以用于实现旋转运动和滑动运动，具有较高的精度和稳定性。

2. 圆弧连接的作图步骤2.1 确定连接点首先，需要确定连接点的位置。

连接点是指连接圆弧的起始和终止点，通常位于零件的边缘或其他特定位置。

通过测量和计算，可以确定连接点的坐标。

在连接点确定后，需要绘制连接线。

连接线是指连接点之间的直线段，用于连接起始点和终止点。

连接线应该经过连接点，并与零件边缘相切。

2.3 绘制圆弧在连接线绘制完成后，需要绘制圆弧。

圆弧是连接线的延长线与零件边缘相交所得的曲线。

绘制圆弧时，需要确定圆弧的半径和圆心位置。

2.3.1 确定圆心位置圆心位置可以通过多种方法确定，例如通过圆心角和半径、通过三点确定等。

根据具体情况选择合适的方法来确定圆心位置。

确定圆心位置后，可以使用弧线绘制工具或圆规等工具来绘制圆弧。

绘制时应该保持圆弧与连接线相切，并且圆弧的起始点和终止点应该与连接线的起始点和终止点对齐。

2.4 添加标注和尺寸在连接绘制完成后，需要添加标注和尺寸。

标注和尺寸可以用于表示圆弧的半径、圆心位置等信息，以及连接点的位置和间距等信息。

标注和尺寸应该按照机械制图的规范进行标注。

3. 圆弧连接的注意事项在进行圆弧连接的作图时，需要注意以下几点：•连接点的位置应该准确，尽量避免出现误差。

•圆弧的半径和圆心位置应该选择合适的数值，以保证连接的稳定性和运动能力。

•绘制圆弧时，应该保持连接线和圆弧的相切，并且起始点和终止点应该对齐。

•添加标注和尺寸时，应该遵循机械制图的规范，标注清晰明确。

4. 总结圆弧连接是机械制图中常见的连接方式，通过绘制连接线和圆弧，可以实现零件之间的稳定运动和转动。

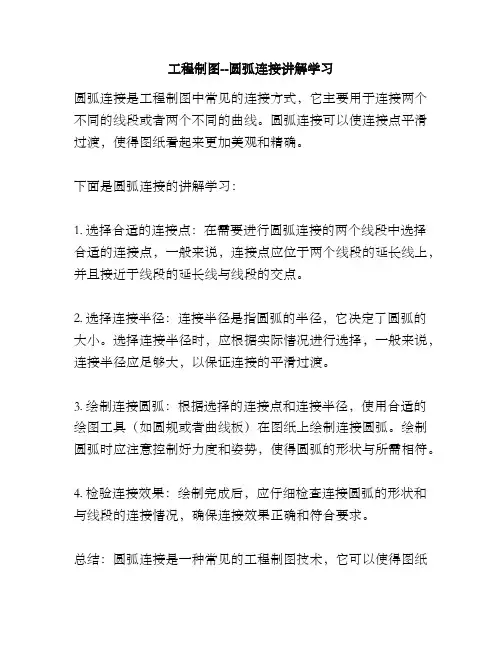

工程制图--圆弧连接讲解学习
圆弧连接是工程制图中常见的连接方式，它主要用于连接两个不同的线段或者两个不同的曲线。

圆弧连接可以使连接点平滑过渡，使得图纸看起来更加美观和精确。

下面是圆弧连接的讲解学习：
1. 选择合适的连接点：在需要进行圆弧连接的两个线段中选择合适的连接点，一般来说，连接点应位于两个线段的延长线上，并且接近于线段的延长线与线段的交点。

2. 选择连接半径：连接半径是指圆弧的半径，它决定了圆弧的大小。

选择连接半径时，应根据实际情况进行选择，一般来说，连接半径应足够大，以保证连接的平滑过渡。

3. 绘制连接圆弧：根据选择的连接点和连接半径，使用合适的绘图工具（如圆规或者曲线板）在图纸上绘制连接圆弧。

绘制圆弧时应注意控制好力度和姿势，使得圆弧的形状与所需相符。

4. 检验连接效果：绘制完成后，应仔细检查连接圆弧的形状和与线段的连接情况，确保连接效果正确和符合要求。

总结：圆弧连接是一种常见的工程制图技术，它可以使得图纸
中的线段连接平滑过渡，使图纸更加美观和精确。

在进行圆弧连接时，需要选择合适的连接点和连接半径，并且通过合适的绘图工具绘制连接圆弧。

绘制完成后，应检查连接效果，确保连接圆弧的形状和与线段的连接情况正确和符合要求。
