三极管试题及答案一、选择题1. 三极管的三个主要极是发射极、基极和______。

A. 集电极B. 栅极C. 门极D. 源极答案：A2. 在NPN型三极管中，基极电流增加时，集电极电流的变化趋势是______。

A. 减少B. 增加C. 不变D. 先增加后减少答案：B3. 三极管的放大作用是通过控制基极电流来实现对______电流的控制。

A. 基极B. 发射极C. 集电极D. 栅极答案：C二、填空题4. 三极管的工作原理是基于______效应。

答案：PN结5. 在三极管放大电路中，基极与发射极之间的电压称为______电压。

答案：正向偏置三、判断题6. 三极管可以工作在截止、饱和和放大三种状态。

（）答案：正确7. 所有的三极管都可以用作开关。

（）答案：错误四、简答题8. 简述三极管放大电路的基本工作原理。

答案：三极管放大电路的基本工作原理是利用三极管的电流放大作用，通过控制基极电流，实现对集电极电流的放大。

当基极电流增加时，由于基极与集电极之间的电流放大倍数（β值），集电极电流也会相应增加，从而达到放大信号的目的。

9. 什么是三极管的饱和状态？答案：三极管的饱和状态是指在三极管的集电极与发射极之间电压达到最大值，使得集电极电流达到最大，此时三极管的放大作用达到极限，无法进一步放大信号。

五、计算题10. 已知NPN型三极管的β值为100，基极电流为20μA，求集电极电流。

答案：根据三极管的电流放大公式IC = β * IB，集电极电流IC = 100 * 20μA = 2mA。

六、分析题11. 某三极管放大电路的基极电流为50μA，若要使集电极电流增加到5mA，需要调整基极电流到多少？答案：首先，根据三极管的电流放大公式IC = β * IB，可以求出基极电流IB = IC / β。

已知IC为5mA，β值未知，设β值为X，则有5mA = 50μA * X。

解得X = 100。

因此，基极电流需要增加到50μA * 100 = 5mA。

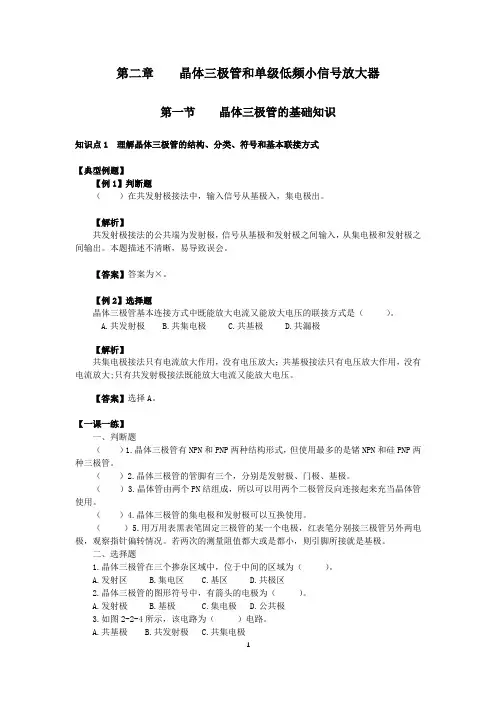

晶体三极管与单级低频小信号放大器 章节练习（2015.6）一、判断题（对的打“√”，错的打“×” ）1、为使三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压；（ ）2、无论是哪种三极管，当处于放大工作状态时，b 极电位总是高于e 极电位，c 极电位也总是高于b 极电位；（ ）3、三极管的发射区和集电区是由同一种类半导体（N 型或P 型）构成的，所以e 极和c 极可以互换使用；（ ）4、三极管的穿透电流I CEO 的大小不随温度而变化；（ ）5、三极管的电流放大系数β随温度的变化而变化，温度升高，β减小；（ ）6、对于NPN 型三极管，当V BE ﹥0时，V BE ﹥V CE ，则该管的工作状态是饱和状态；（ ）7、已知某三极管的发射极电流I E ＝1.36mA ，集电极电流I C ＝1.33mA ，则基极电流I B ＝30μA ；（ ）8、某三极管的I B ＝10μA 时，I C ＝0.44mA ；当I B ＝20μA 时，I C ＝0.89mA ，则它的电流放大系数β＝45；9、三极管无论工作在何种工作状态，电流I E ＝I B ＋I C ＝（1＋β）I B 总是成立；（ ）10、由于三极管的核心是两个互相联系的PN 结，因此可以用两个背靠背连接的二极管替换；（ ）11、三极管是一种电流控制器件；（ ） 12、同一只三极管的β和β数值上很接近，在应用时可相互代替；（ ）13、共发射极放大器的输出电压信号和输入电压信号反相；（ ） 14、交流放大电路之所以能实现小信号放大，是由于三极管提供了较大的输出信号能量；（ ） 15、放大器的静态工作点一经设定后，不会受外界因素的影响；（ ） 16、在单管放大电路中，若V G 不变，只要改变集电极电阻R C 的值就可改变集电极电流I C 的值；（ ）17、三极管放大电路工作时，电路中同时存在直流分量和交流分量，直流分量用来表示静态工作点，交流分量用来表示信号的变化情况；（ ）二、选择题1、万用表测得一PNP 型三极管三极电位分别有V C =3.3V ，V E =3V ，V B =3.7V ，则该管工作在（ ）A ．饱和区B ．截止区C ．放大区D ．击穿区 2、测得某三极管三个极在放大电路中的对地电压分别为6V 、4V 、3.3V ， 则该三极管是（ ）A ．硅材料的NPN 管B ．硅材料的PNP 管C ．锗材料的NPN 管D ．锗材料的PNP 管3、三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（ ） A ．发射结为反向偏置 B ．集电结为正向偏置 C ．始终工作在放大区4、在共发射极单管低频电压放大电路中，输出电压可表示为（ ） A ．0c c v i R = B ．0c c v i R =- C ．0c c v I R = D ．0c c v I R =-5.已知工作在放大区的某硅晶体三极管的三个电极电位如题5图所示，则a 、b 、c 三个电极分别为( )A 、集电极、发射极、基极B 、集电极、基极、发射极C 、发射极、集电极、基极D 、基极、集电极、发射极 6、采用分压式偏置电路可以（ ）。

晶体三极管一、填空题（40分）1、半导体三极管按结构分为型和型，前者的图形符号是，后者的图形符号是。

2、三极管放大作用的实质是是电流对电流的控制作用。

3、三极管的三个管脚电流关系是，直流电流放大系数β的定义式是。

4、三极管处于正常放大状态，硅管的V BE约为V,锗管的V BE约为。

5、三极管的输出特性曲线可分为、和三个区域。

6、三极管的微小变化，将会引起的较大变化，这说明三极管具有放大作用。

7、当U CE不变时，和之间的关系曲线称为三极管的输入特性曲线；当I B一定时，和之间的关系曲线称为三极管的输出特性曲线。

8、硅三极管发射结的死区电压约V，锗三极管死区电压约V。

晶体三极管处在正常放大状态时，硅管的导通电压约为V，锗管约为V。

9、当三极管的发射结、集电结时，工作在放大区；发射结、集电结或时工作在饱和区；发射结或、集电结时，工作在截止区。

10、三极管的穿透电流I CEO随温度的升高而，硅三极管的穿透电流比锗三极管。

11、三极管的极限参数分别是、和。

12、工作在放大状态的三极管可作为器件；工作在截止和饱和状态的三极管可作为器件。

二、判断题（5分）1、三极管有两个PN结，因此它具有单向导电性。

（）2、为使晶体三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压。

（）3、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。

（）4、对于某晶体三极管的I B=10μA时，I C=0.44mA;当I B=20μA时，I C=0.89mA，则它的电流放大系数为45。

（）5、已知某三极管的射极电流I E=1.36 mA，集电极电流I C=1.33mA，则基极电流I B=30μA。

（）三、选择题（30分）1、三极管是一种（）的半导体器件。

A 电压控制B电流控制C既是电压又是电流控制2、三极管的（）作用是三极管最基本和最重要的特性。

A、电流放大B、电压放大C、功率放大D、电压放大和电流放大3、三极管的伏安特性是指它的（）。

三极管基础练习1、晶体三极管的发射结加正向电压（正偏），集电结加反向电压（反偏），则晶体三极管处于（ A ）A.放大状态B.饱和状态C截止状态D开关状态2、NPN三极管处于截止状态时，下列说法不正确的是（ C ）A. Ib＝lc＝leB集电极与发射极之间可以看作一个断开的开关C.集电极电流受基极电流的控制D可能是由于基极电势太低造成的第3、三极管在饱和导通状态时，下列说法中不正确的是（D ）A发射结和集电结均处于正向偏置状态B.集电极与发射极之间相当于一个接通的开关C.小功率管的饱和压降小于0.6V，锗管的饱和压降小于0.3VD.集电极电流受基极电流的控制4、关于三极管的三种工作状态，下列选项中说法正确的是（ C ）A.三极管的Ib、Ic都为0时，其集电极和发射极相当于一只接通的开关B.三极管的Ic不受Ib控制时，其集电极和发射极相当于一只接通的开关C.三极管的1c＝βIb时，三极管具有电流放大作用D.三极管的Ic＝βIb时，三极管才具有开关作用5、如图所示是小明设计的玩具风扇自动运转控制电路，图中R2为热敏电阻，当室内温度上升到一定值时，R2值变小，Vce小于03V，风扇电机M启动运转，此时三极管处于（ C ）A放大状态B.截止状态C.饱和状态D触发状态6、已知基极电流为3mA，集电极电流为40mA，三极管的直流放大系数为30，则该三极管的工作状态为（ C ）A放大B截止C饱和D不确定7、小明测得三极管的三个电极的电位如下图所示，下图中三级管处于饱和工作状态的是（C）8、如图所示为两只三极管的类型和工作状态，分析正确的是（ A ）A.（1）NPN、放大（2）PNP、放大B.（1）NPN、饱和；（2）PNP、饱和C.（1）PNP、饱和；（2）NPN、放大D.（1）NPN、饱和: （2）PNP、放大9、黄兴同学在检修某电路时，用多用电表测得NPN型三极管各电极对地电位分别是:集电极电位UC＝5.5V，基极电位UB＝5.9V，发射极电位UE＝5.2V，以下判断正确的是（D ）A发射结正偏，集电结反偏，三极管处于放大状态B.发射结正偏，集电结反偏，三极管处于饱和状态C发射结正偏，集电结正偏，三极管处于放大状态D发射结正偏，集电结正偏，三极管处于饱和状态10、小明测得某型号三极管工作在放大状态时三个极的电流，以下示意图中正确的是（B ）。

第二章晶体三极管练习（1）1、根据三极管的结构图，完成横线上的填空：2、画出上图PNP型三极管的符号：————————————3、三极管如图所示，已测得I1=1.5mA，I2=0.03mA，I3=1.53mA，则该三极管的三个引脚分别为：第①脚________极；第②脚________极；第③脚________极；4、NPN型三极管的发射区是________型半导体，集电区是________型半导体，基区是________型半导体；PNP型三极管的发射区是________型半导体，集电区是________型半导体，基区是________型半导体。

5、晶体三极管电流分配关系公式为________________。

6、三极管的电流放大作用用四个字来概括就是________________。

7、三极管的三种工作状态是____________、______________和______________。

8、三极管起电流放大（即工作在放大区）作用的外部条件是发射结加__________，集电结加_____________。

具体有两种情况：对于NPN管起电流放大作用的外部条件是V C V B V E ；而对于PNP管起电流放大作用的外部条件是V C V B V E 。

（填大于号或小于号）三极管工作在饱和区的条件是发射结加__________，集电结加_____________。

三极管工作在截止区的条件是发射结加__________，集电结加_____________。

9、硅三极管的饱和压降．．．．是指三极管处于饱和状态时，极与极间的压降，其值约为伏。

若是锗管其值又为。

10、下面是三极管的三种组态，请完成填空：11、如图所示是三极管的__________________曲线，其中__________和__________分别称为三极管的输入电压和输入电流；晶体三极管的输入特性曲线是指V CE一定时，描述________与________之间关系的曲线。

三极管试题及答案一、填空题1. 三极管是一种______控制型半导体器件，它由两个PN结组成，分为______极、______极和______极。

答案：电流；发射；基；集2. 三极管的放大作用是通过改变______极电流的大小来控制______极电流的大小。

答案：基；集3. 三极管的三种工作状态分别是______、______和______。

答案：放大区；饱和区；截止区4. 三极管的静态工作点设置在放大区的目的是为了保证三极管的______和______。

答案：稳定性；线性5. 三极管的截止频率是指三极管的放大倍数下降到1倍时的频率，它反映了三极管的______特性。

答案：高频二、选择题1. 三极管的电流放大系数β的物理意义是（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 基极电流与集电极电流之比2. 在三极管放大电路中，若要使三极管工作在放大区，应满足的条件是（）。

A. U_B > U_BEB. U_B < U_BEC. U_B = U_BED. U_B ≈ U_BE答案：A3. 三极管的饱和区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ I_B4. 三极管的截止区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ 0答案：D5. 三极管的截止频率是指（）。

A. 三极管的放大倍数下降到1倍时的频率B. 三极管的放大倍数下降到0.707倍时的频率C. 三极管的放大倍数下降到0.5倍时的频率D. 三极管的放大倍数下降到0.1倍时的频率三、判断题1. 三极管的放大作用是通过改变集电极电流的大小来控制基极电流的大小。

（ ×）2. 三极管的三种工作状态分别是放大区、饱和区和截止区。

（√ ）3. 三极管的截止频率是指三极管的放大倍数下降到0.707倍时的频率。

三极管试题及答案一、单项选择题（每题2分，共20分）1. 三极管的三个极分别是：A. 基极、发射极、集电极B. 基极、阴极、阳极C. 基极、发射极、阴极D. 基极、阳极、集电极答案：A2. NPN型三极管的基极电压相对于发射极电压：A. 必须高于B. 必须低于C. 可以相等D. 无要求答案：A3. 三极管放大作用的实质是：A. 电流放大B. 电压放大C. 功率放大D. 电阻放大答案：C4. 在三极管的三种工作状态中，放大状态的特点是：A. 基极电流变化引起集电极电流变化B. 基极电流变化引起发射极电流变化C. 基极电流变化引起基极电流变化D. 基极电流变化引起阳极电流变化答案：A5. 要使三极管工作在放大区，其基极电流与发射极电流的关系是：A. 基极电流大于发射极电流B. 基极电流小于发射极电流C. 基极电流等于发射极电流D. 基极电流与发射极电流无关答案：B6. 三极管的放大倍数β表示的是：A. 基极电流与集电极电流的比值B. 基极电流与发射极电流的比值C. 发射极电流与集电极电流的比值D. 集电极电流与基极电流的比值答案：D7. 三极管的饱和区是指：A. 基极电流很小，集电极电流很大B. 基极电流很大，集电极电流很小C. 基极电流很小，集电极电流很小D. 基极电流很大，集电极电流很大答案：D8. 为了减小三极管的热稳定性，可以采取的措施是：A. 增加基极电流B. 降低基极电流C. 增加集电极电流D. 降低集电极电流答案：B9. 三极管的截止状态是指：A. 基极电流为零B. 基极电流很大C. 集电极电流为零D. 集电极电流很大答案：A10. 三极管的开关特性是指：A. 三极管可以作为开关使用B. 三极管可以作为放大器使用C. 三极管可以作为整流器使用D. 三极管可以作为稳压器使用答案：A二、填空题（每题2分，共10分）1. 三极管的放大作用是通过______来实现的。

答案：基极电流控制集电极电流2. 在三极管的放大区，基极电流与集电极电流的比值称为______。

第一章二极管及其应用1.1 二极管1、自然界中的物质，按照导电能力的不同，可分为_______、_______和______。

2、半导体的导电性能：_______________，常用的半导体材料有_____、_____。

3、半导体的导电性能：________、_______、________。

4、本征半导体：_____________半导体。

本征半导体硅或锗---__价磷元素----N型半导体（多数载流子为带__电的______）---__价硼元素----P型半导体（多数载流子为带__电的_____）5、二极管的材料和极性：材料极性用途A PB ZC WD U举例：2CZ______________________ 2AP______________________ 2BU______________________ 2DW_____________________6、二极管：将P型半导体和N型半导体结合在一起，在结合处形成一个特殊的薄层，即_______，一个_______可以制作一只二极管。

7、二极管的图形符号和文字符号：________________（标出正负极）。

8、二极管的重要特性：_____________即：_______________________________________。

9、二极管的伏安特性：表示二极管两端的____和流过二极管的____之间的关系。

伏安特性曲线：表示二极管两端的电压和流过二极管的电流变化的关系曲线。

二极管的伏安特性包括：__________和_________。

（2）正向特性：二极管加正向电压（正极接____电位，负极接____电位），超过________时，二极管开始_________。

锗硅死区电压导通电压（2）反向特性：二极管加反向电压（正极接_____电位，负极接_____电位），二极管处于_____状态。

总结：从二极管的伏安特性曲线可以看出，二极管属于________器件。

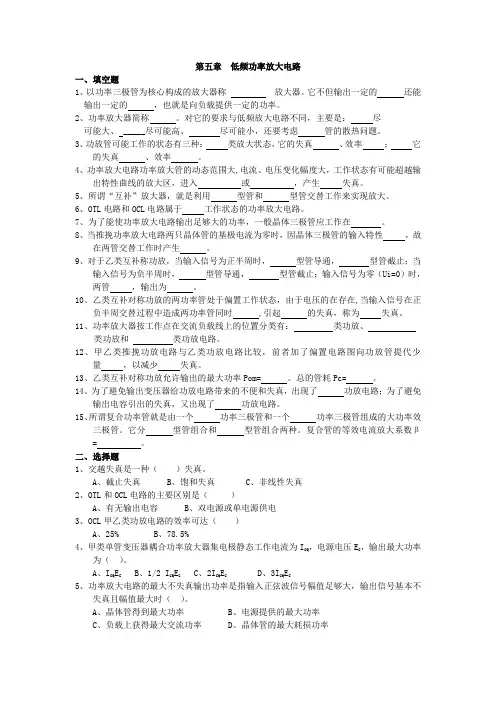

第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称放大器。

它不但输出一定的还能输出一定的，也就是向负载提供一定的功率。

2、功率放大器简称。

对它的要求与低频放大电路不同，主要是：尽可能大、 _____尽可能高、尽可能小，还要考虑管的散热问题。

3、功放管可能工作的状态有三种：类放大状态，它的失真、效率；它的失真、效率。

4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入或，产生失真。

5、所谓“互补”放大器，就是利用型管和型管交替工作来实现放大。

6、OTL电路和OCL电路属于工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时产生。

9、对于乙类互补称功放，当输入信号为正半周时，型管导通，型管截止；当输入信号为负半周时，型管导通，型管截止；输入信号为零（Ui=0）时，两管，输出为。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时 ,引起的失真，称为失真。

11、功率放大器按工作点在交流负载线上的位置分类有：类功放、类功放和类功放电路。

12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量，以减少失真。

13、乙类互补对称功放允许输出的最大功率Pom= 。

总的管耗Pc= 。

14、为了避免输出变压器给功放电路带来的不便和失真，出现了功放电路；为了避免输出电容引出的失真，又出现了功放电路。

15、所谓复合功率管就是由一个功率三极管和一个功率三极管组成的大功率效三极管。

它分型管组合和型管组合两种。

复合管的等效电流放大系数β= 。

二、选择题1、交越失真是一种（）失真。

A、截止失真B、饱和失真C、非线性失真2、OTL和OCL电路的主要区别是（）A、有无输出电容B、双电源或单电源供电3、OCL甲乙类功放电路的效率可达（）A、25%B、78.5%4、甲类单管变压器耦合功率放大器集电极静态工作电流为ICQ ，电源电压EC，输出最大功率为（）。

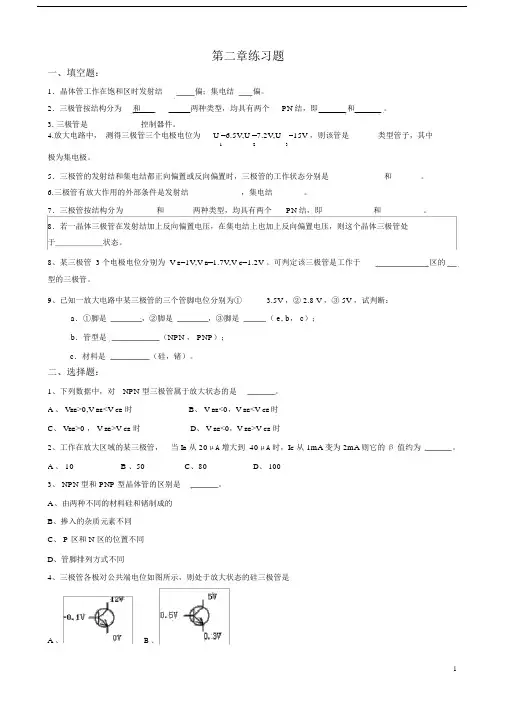

第二章练习题一、填空题：1．晶体管工作在饱和区时发射结 偏；集电结偏。

2．三极管按结构分为 _和两种类型，均具有两个PN 结，即 ______和 ______。

3. 三极管是 ___________ 控制器件。

4.放大电路中， 测得三极管三个电极电位为U =6.5V,U =7.2V,U 3 =15V ，则该管是 ______类型管子，其中 _____12极为集电极。

5．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是 __ __和 ______。

6.三极管有放大作用的外部条件是发射结________，集电结 ______ 。

7．三极管按结构分为 ______和 ______两种类型，均具有两个PN 结，即 ___________和 _________。

8．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处 于＿＿＿＿＿＿状态。

8、某三极管 3个电极电位分别为 V E =1V,V B =1.7V,V C =1.2V 。

可判定该三极管是工作于 区的型的三极管。

9、已知一放大电路中某三极管的三个管脚电位分别为①3.5V ，② 2.8 V ，③ 5V ，试判断： a ．①脚是 ，②脚是，③脚是（ e, b ， c ）；b ．管型是 （NPN ， PNP ）；c ．材料是（硅，锗）。

二、选择题：1、下列数据中，对 NPN 型三极管属于放大状态的是 。

A 、 V BE >0,V BE <V CE 时B 、 V BE <0，V BE <V CE 时C 、 V BE >0 ， V BE >V CE 时D 、 V BE <0，V BE >V CE 时2、工作在放大区域的某三极管， 当 I B 从 20μA 增大到 40μA 时，I C 从 1mA 变为 2mA 则它的 β值约为 。

A 、 10B 、50C 、80D 、 1003、 NPN 型和 PNP 型晶体管的区别是。
