无线电波传播特性资料

无线电信号的传播原理无线电波是指在空间中传播的电磁波，具有特定的频率和波长。

无线电信号的传播原理是电磁波的传播原理，要了解其原理，首先需要了解电磁波的基本特性。

一、电磁波的基本特性1.频率和波长无线电波具有特定的频率和波长，频率和波长是电磁波两个基本参数中的关系。

频率越高，波长越短，能量越强。

例如，如果有两个无线电波，一个频率为1MHz，一个频率为2MHz，那么2MHz的无线电波的波长是1MHz的无线电波的一半。

2.传播速度无线电波是在真空中传播的，其传播速度为光速，即约为300,000 km/s。

3.极化电磁波的方向和振动方向之间的关系称为极化。

无线电波可以是水平、垂直或圆极化。

不同极化方式的无线电波在传播过程中受到的衰减程度也不同。

二、无线电信号的传播方式无线电波的传播可以分为三种主要的传播方式：地面波、天波和空间波。

1.地面波地面波是指沿着大地表面传播的电磁波。

地面波的传播距离一般不超过数百千米，其主要特点是传输距离较短，适用于在负责的局域内通信。

2.天波天波是指折射在电离层上方的电磁波。

由于电离层具有反射和折射的特性，天波可以传播数千千米，其主要特点是传输距离较远，适用于远距离通信。

3.空间波空间波是指由天线向空间发射的电磁波，其传播距离与地球曲率半径成正比，可以传播数百到数千千米。

空间波传输主要分为直射和反射两种方式，具体的传播方式取决于天线的高度和环境的情况。

三、无线电信号的传播影响因素无线电信号的传播受到各种因素的影响，主要包括：1.频率无线电波传播的频率越高，传输距离越短，对障碍物的穿透能力越差。

2.反射和衰减无线电波在传播过程中会遇到障碍物并遭到反射、折射和散射，这些因素会改变信号的传播方向和功率，导致信号衰减。

3.天气状况天气的变化会对无线电波的传播产生影响。

例如，电离层的变化会影响天波信号的传播，大气条件的变化会影响空间波信号的传播。

4.传输距离传输距离对无线电波的传播也有很大的影响。

无线电波的传播特性无线电波的传播特性传播特性（一）移动通信的一个重要基础是无线电波的传播，无线电波通过多种方式从发射天线传播到接收天线，我们按照无线电波的波长人为地把电波分为长波（波长1000米以上），中波（波长100-1000米），短波（波长10-100米），超短波和微波（波长为10米以下）等等.为了更好地说明移动通信的问题，我们先介绍一下电波的各种传播方式：1．表面波传播表面波传播是指电波沿着地球表面传播情况.这时电波是紧靠着地面传播的，地面的性质，地貌，地物等的情况都会影响着电波的传播.当电波紧靠着实际地面--起伏不平的地面传播时，由于地表面是半导体，因此一方面使电波发生变化和引起电波的吸收.另一方面由于地球表面是球型，使沿它传播的电波发生绕射.从物理课程中我们已经知道，只有当波长与障碍物高度可以比较的时候，才能有绕射功能.由此可知，在实际情况中只有长波，中波以及短波的部分波段能绕过地球表面的大部分障碍到达较远的地方.在短波的部分波段和超短波，微波波段，由于障碍高度比波长大，因而电波在地面上不绕射，而是按直线传播.2．天波传播短波能传至地球上较远的地方，这种现象并不能用绕射或其他的现象做解释.直到1925年，利用在地面上垂直向上发射一个脉冲，并收到其反射回波，才直接证明了高层大气中存在电离层.籍此电离层的反射作用，电波在地面与电离层之间来回反射传播至较远的地方.我们把经过电离层反射到地面的电波叫天波.电离层是指分布在地球周围的大气层中，60km以上的电离区域.在这个区域中，存在有大量的自由电子与正离子，还可能有大量的负离子，以及未被电离的中性离子.发现电离层后，尤其近三四十年来，随着火箭与卫星技术的发展，利用这些工具对电离层进行了深入的试验和研究.当前电离层的研究已经成为空间物理的一个重要的组成部分，其研究的空间范围和频段也日益宽广.在电离层中，当被调制的无线电波信号在电离层内传播时，组成信号的不同频率成分有着不同的传播速度.所以波形会发生失真.这就是电离层的色散性.同时，由于自由电子受电波电场作用而发生运动，所以当电波经过电离层，其能量会被吸收一部分.而且，从电离层吸收电波的规律看，若使用电波的工作频率太低，则电离层对电波的吸收作用很强.所以天波传播中有一个最低可用频率，低于这个频率，就会因为电离层对电波的吸收作用太大而无法工作.传播特性（二）1．空间波传播当发射以及接收天线架设得较高的时候，在视线范围内，电磁波直接从发射天线传播到接收天线，另外还可以经地面反射而到达接收天线.所以接收天线处的场强是直接波和反射波的合成场强，直接波不受地面影响，地面反射波要经过地面的反射，因此要受到反射点地质地形的影响.空间波在大气的底层传播，传播的距离受到地球曲率的影响.收，发天线之间的最大距离被限制在视线范围内，要扩大通信距离，就必须增加天线高度.一般地说，视线距离可以达到50km左右.空间波除了受地面的影响以外，还受到低空大气层即对流层的影响.移动通信中，电波主要以空间波的形式传播.类似的还有微波传播.2．散射传播大气对流层中，除了有规则的片状或层状气流外，还存在有不规则的，这类似于水流中漩涡的不均匀体.相应的，在电离层中则有电子密度的不均匀性.当天线辐射出去的电波，投射到这些不均匀体的时候，类似于光的散射和反射现象，电波发生散射或反射，一部分能量传播到接收点的这种传播称为散射传播.这种通信方式通信距离可达300－800km,适用于无法建立微波中继站的地区，例如用于海岛之间和跨越湖泊，沙漠，雪山等地区.但是，由于散射信号相当微弱，所以散射传播接收点的接收信号也相当微弱，即传播损耗很大，这样，散射通信必须采用大功率发射机，高灵敏度接收机和高增益天线.3．外层空间传播电磁波由地面发出（或返回），经低空大气层和电离层而到达外层空间的传播，如卫星传播，宇宙探测等均属于这种远距离传播.由于电磁波传播的距离很远，且主要是在大气以外的宇宙空间内进行，而宇宙空间近似于真空状态，因而电波在其中传播时，它的传输特性比较稳定.我们可以把电波穿过电离层外面的空间传播，基本上当作自由空间中的传播来研究.至于电波在大气层中传播所受到的影响，可以在考虑这一简单的情况基础上加以修正. 传播特性（三）前面我们对电磁波的各种传播方式做了介绍，在这里，我们简单地介绍一下各个波段的传播特点，我们按照无线电波的波长人为地把电波分为长波（波长1000米以上），中波（波长100-1000米），短波（波长10-100米），超短波和微波（波长为10米以下）等等.各个波段的传播特点如下：1．长波传播的特点由于长波的波长很长，地面的凹凸与其他参数的变化对长波传播的影响可以忽略.在通信距离小于300km时，到达接收点的电波，基本上是表面波.长波穿入电离层的深度很浅，受电离层变化的影响很小，电离层对长波的吸收也不大.因而长波的传播比较稳定.虽然长波通信在接收点的场强相当稳定，但是它有两个重要的缺点：①由于表面波衰减慢，发射台发出的表面波对其他接受台干扰很强烈.②天电干扰对长波的接收影响严重，特别是雷雨较多的夏季.2．中波传播的特点中波能以表面波或天波的形式传播，这一点和长波一样.但长波穿入电离层极浅，在电离层的下界面即能反射.中波较长波频率高，故需要在比较深入的电离层处才能发生反射.波长在3000－2000米的无线电通信，用无线或表面波传播，接收场强都很稳定，可用以完成可靠的通信，如船舶通信与导航等.波长在2000－200m的中短波主要用于广播，故此波段又称广播波段.3．短波传播的特点与长，中波一样，短波可以靠表面波和天波传播.由于短波频率较高，地面吸收较强，用表面波传播时，衰减很快，在一般情况下，短波的表面波传播的距离只有几十公里，不适合作远距离通信和广播之用.与表面波相反，频率增高，天波在电离层中的损耗却减小.因此可利用电离层对天波的一次或多次反射，进行远距离无线电通信.4．超短波和微波传播的特点超短波，微波的频率很高，表面波衰减很大；电波穿入电离层很深，甚至不能反射回来，所以超短波，微波一般不用表面波，天波的传播方式，而只能用空间波，散射波和穿透外层空间的传播方式.超短波，微波，由于他们的频带很宽，因此应用很广.超短波广泛应用于电视，调频广播，雷达等方面.利用微波通信时，可同时传送几千路电话或几套电视节目而互不干扰.超短波和微波在传播特点上有一些差别，但基本上是相同的，主要是在低空大气层做视距传播.因此，为了增大通信距离，一般把天线架高.。

无线电波的传播特性分析随着社会的发展和科技的改善，人们越来越依赖于无线电通讯系统。

无线电通讯试验表明，无线电波在移动通信、卫星通信、广播电视、雷达、导航、天文学、医学设备、物理实验等领域都有着重要的应用。

因此无线电波的传播特性研究是通信领域的重要课题。

本文将对无线电波的传播特性进行分析。

一、无线电波的概念及特点无线电波是指具有从发射端到接收端传输信息的电磁波。

其特点是不需要空气、水、电线或其他物质介质的支持，具有穿透力强、速度快、方向性好等特点。

无线电波的振幅、频率和波长是测量其特性的重要参数。

二、无线电波的传播方式通常无线电波的传播方式可以分为地波传播和空气波传播两种方式。

1.地波传播地波传播是指在接收机基准面附近的地面或水面上以及建筑物等障碍物中反射、散射和直射而形成的波。

无线电波在地面或水面上远距离传输时，会遇到地球曲率、地形以及自然和人为障碍物的影响。

因此，地波传播适用于距离较短、发射功率较小的低频率无线电信号。

2.空气波传播空气波传播是指无线电波以大气为传导介质，经过电离层反射折射等多次反射模式，形成传播现象。

空气波传播分为天距通信和地距通信两种。

地距通信主要指空气波与障碍物的地面相互作用，而天距通信则是指空气波穿透电离层达到对地通信。

三、无线电波的频率对传输距离的影响无线电波的频率对于通信质量和可靠性具有很大的影响。

从传播距离和功率来看，如果无线电波的频率越高，那么穿透障碍物的能力就越弱，信号的传输距离就越短且对障碍物更敏感；如果无线电波的频率越低，传输的距离则越远，而穿透障碍物的能力也越强。

因此，不同频率的无线电波适用于不同的场合，需要根据实际情况来选择信号的频率。

四、无线电波的衰减和传播损耗无线电波在传输过程中会受到一系列的影响，如传输途经的障碍物、电离层、大气层摩擦阻力等。

由于这些变量的存在，无线电波会产生衰减和传播损耗。

当信号从透明的媒介中穿过非均匀材料时，无论是反射、吸收、散射还是折射，都会使信号发生衰减和传播损耗，影响信号的传输质量和可靠性。

无线电波的传播特性电波在不同的地形地貌和移动速度的环境下传播，表现为直射波、反射波、绕射波、折射波、散射波等传播方式。

首先在无阻挡物的自由空间中:电波以直射波形式传播，即视距传播LOS （line-of-sight) ，比如卫星通信。

在地面无线通信中，由于发射机与接收机之间通常不存在直接的视距路径，因此地面无线通信主要依靠的是反射、绕射和散射。

当电磁波遇到比波长大得多的物体时，会发生反射；当接收机和发射机之间的无线路径被尖锐的边缘阻挡时，会发生绕射；当波穿行的介质中存在小于波长的物体并且单位体积内阻挡体的个数非常巨大时，会发生散射。

一、反射反射发生在地面以及建筑物的表面，当电磁波遇到比其波长大得多的物体时就会发生反射。

通常，在考虑地面对电波的反射时，按平面波处理，即电波在反射点的反射角等于入射角。

电磁波的反射发生在不同物体界面上，这些界面可能规则也可能不规则，可能平滑也可能粗糙。

为了简化，我们考虑反射表面都是平滑的，也称为理想介质表面。

电磁波通过理想介质表面后反射，电磁波的能量会全波反射回来。

二、绕射绕射也指衍射。

绕射是指波遇到障碍物时偏离原来直线传播的物理现象。

当信号遇到大于波长的不可穿透物的边缘，如无线电波中途遇到的尖锐不规则的边缘物时，即使没有来自发送器的视线信号，也可接收到信号。

下图表示了无线电波的绕射现象。

三、散射在实际的无线环境中，接收的信号通常比单独绕射和反射模型预测的要强一些。

这是因为当电磁波在传播中遇到粗糙表面时，反射能量由于散射而散布于所有方向，像灯柱、树叶等这样的物体都会在所有方向上散射能量，这就给接收机提供了额外的能量。

四、传播路径在一个典型的蜂窝移动通信环境中，移动台总是比基站天线矮很多，接收机与发射机之间的直达路径被建筑物或其他物体所阻碍。

所以，在蜂窝基站与移动台之间的通信不是通过直达路径，而是通过许多其他路径完成的。

在无线通信频段中，从发射机到接收机电磁波的主要传播模式有反射、绕射和散射。

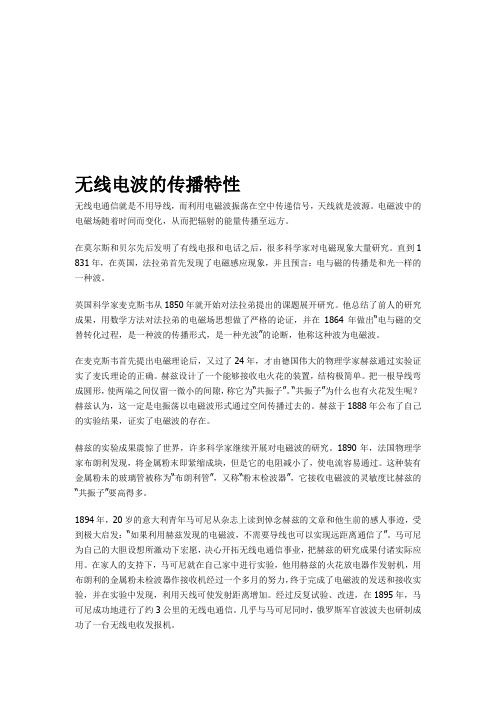

无线电波的传播特性无线电通信就是不用导线，而利用电磁波振荡在空中传递信号，天线就是波源。

电磁波中的电磁场随着时间而变化，从而把辐射的能量传播至远方。

在莫尔斯和贝尔先后发明了有线电报和电话之后，很多科学家对电磁现象大量研究。

直到1 831年，在英国，法拉弟首先发现了电磁感应现象，并且预言：电与磁的传播是和光一样的一种波。

英国科学家麦克斯韦从1850年就开始对法拉弟提出的课题展开研究。

他总结了前人的研究成果，用数学方法对法拉弟的电磁场思想做了严格的论证，并在1864年做出“电与磁的交替转化过程，是一种波的传播形式，是一种光波”的论断，他称这种波为电磁波。

在麦克斯韦首先提出电磁理论后，又过了24年，才由德国伟大的物理学家赫兹通过实验证实了麦氏理论的正确。

赫兹设计了一个能够接收电火花的装置，结构极简单。

把一根导线弯成圆形，使两端之间仅留一微小的间隙，称它为“共振子”。

“共振子”为什么也有火花发生呢？赫兹认为，这一定是电振荡以电磁波形式通过空间传播过去的。

赫兹于1888年公布了自己的实验结果，证实了电磁波的存在。

赫兹的实验成果震惊了世界，许多科学家继续开展对电磁波的研究。

1890年，法国物理学家布朗利发现，将金属粉末即紧缩成块，但是它的电阻减小了，使电流容易通过。

这种装有金属粉未的玻璃管被称为“布朗利管”，又称“粉末检波器”，它接收电磁波的灵敏度比赫兹的“共振子”要高得多。

1894年，20岁的意大利青年马可尼从杂志上读到悼念赫兹的文章和他生前的感人事迹，受到极大启发：“如果利用赫兹发现的电磁波，不需要导线也可以实现远距离通信了”。

马可尼为自己的大胆设想所激动下宏愿，决心开拓无线电通信事业，把赫兹的研究成果付诸实际应用。

在家人的支持下，马可尼就在自己家中进行实验，他用赫兹的火花放电器作发射机，用布朗利的金属粉未检波器作接收机经过一个多月的努力，终于完成了电磁波的发送和接收实验，并在实验中发现，利用天线可使发射距离增加。

无线电波的传播特性无线电波是一种无形的电磁波，它在空间中不断地传播，具有一定的传播特性。

了解无线电波的传播特性，可以帮助我们更好地设计和使用无线电系统，提高无线电通信的质量和效率。

无线电波的传播方式无线电波的传播方式主要有三种：直线传播、地面波传播和天波传播。

直线传播是指无线电波在空间中直线传播，它只在传输距离较短、没有遮挡物的情况下才能应用。

地面波传播是指无线电波在地球表面沿地面传播，适用于传输距离较长、有遮挡物的情况。

天波传播是指无线电波在地球大气层内反射和散射，使其可以超越地球表面曲率传播，适用于较长距离和遮挡较多的情况。

无线电波在传播时会受到许多因素的影响，如频率、传播距离、天气、地形和人造遮挡物等，这些因素都会影响无线电波的传播特性。

首先，频率是影响无线电波传播的主要因素之一。

不同频率的无线电波在传播时会有不同的特性，比如低频波能够穿透建筑物，而高频波则不行。

其次，传播距离也是影响无线电波传播的因素之一。

当传播距离增加时，无线电波的信号强度会逐渐减弱，最终无法被接收到。

第三，天气也会影响无线电波的传播。

比如，雨、雪、霾等恶劣天气会使无线电波传播受阻，从而影响无线电通信的质量和效率。

第四，地形也会对无线电波的传播产生影响。

比如，在山区、丘陵和峡谷等地形复杂的地区，无线电波会遭遇反射、散射、衍射等现象，从而导致信号的衰减和失真。

最后，人造遮挡物也会对无线电波传播产生影响。

比如，高层建筑、电线杆、天线塔等都会使无线电波的传播受到阻碍，从而影响无线电通信的效果。

无线电波的应用无线电波的应用非常广泛，不仅是无线电通信的重要手段，还被广泛应用于雷达、遥感、导航、远程控制等领域。

例如，雷达利用无线电波向周围发射脉冲，利用回波来确定目标的位置和性质，广泛应用于军事、民用、气象等领域。

卫星导航系统也是利用无线电波，通过卫星向地面发射信号，以确定接收机的位置和速度。

总之，无线电波虽然看似无形无声，却具有重要的传播特性，对人们的生活和工作产生着深远的影响。

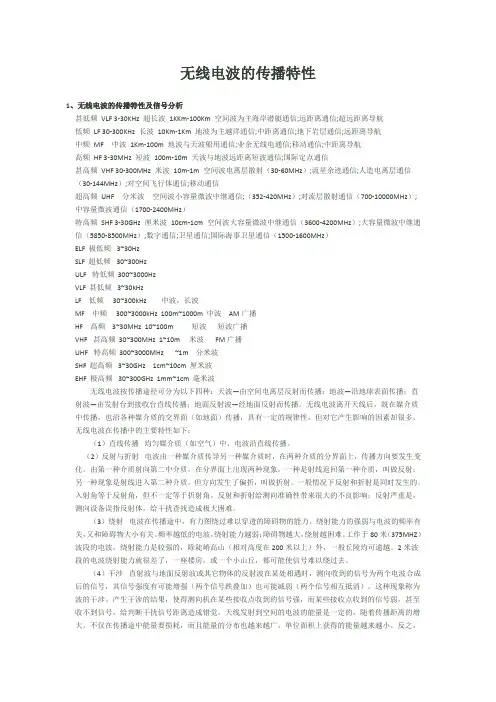

无线电波的传播特性无线电波的传播特性1、无线电波的传播特性及信号分析甚低频 VLF 3-30KHz 超长波 1KKm-100Km 空间波为主海岸潜艇通信;远距离通信;超远距离导航低频 LF 30-300KHz 长波 10Km-1Km 地波为主越洋通信;中距离通信;地下岩层通信;远距离导航中频 MF 0.3-3MHz 中波 1Km-100m 地波与天波船用通信;业余无线电通信;移动通信;中距离导航高频 HF 3-30MHz 短波 100m-10m 天波与地波远距离短波通信;国际定点通信甚高频 VHF 30-300MHz 米波 10m-1m 空间波电离层散射（30-60MHz）;流星余迹通信;人造电离层通信（30-144MHz）;对空间飞行体通信;移动通信超高频 UHF 0.3-3GHz 分米波 1m-0.1m 空间波小容量微波中继通信;（352-420MHz）;对流层散射通信（700-10000MHz）;中容量微波通信（1700-2400MHz）特高频 SHF 3-30GHz 厘米波 10cm-1cm 空间波大容量微波中继通信（3600-4200MHz）;大容量微波中继通信（5850-8500MHz）;数字通信;卫星通信;国际海事卫星通信（1500-1600MHz）ELF 极低频 3~30HzSLF 超低频 30~300HzULF 特低频 300~3000HzVLF 甚低频 3~30kHzLF 低频 30~300kHz 中波，长波MF 中频 300~3000kHz 100m~1000m 中波 AM广播HF 高频 3~30MHz 10~100m 短波短波广播VHF 甚高频 30~300MHz 1~10m 米波 FM广播UHF 特高频 300~3000MHz 0.1~1m 分米波SHF 超高频 3~30GHz 1cm~10cm 厘米波EHF 极高频 30~300GHz 1mm~1cm 毫米波无线电波按传播途径可分为以下四种：天波—由空间电离层反射而传播；地波—沿地球表面传播；直射波—由发射台到接收台直线传播；地面反射波—经地面反射而传播。

无线电波的传播特性1、无线电波的传播特性及信号分析甚低频VLF 3-30KHz 超长波1KKm-100Km 空间波为主海岸潜艇通信;远距离通信;超远距离导航低频LF 30-300KHz 长波10Km-1Km 地波为主越洋通信;中距离通信;地下岩层通信;远距离导航中频MF 中波1Km-100m 地波与天波船用通信;业余无线电通信;移动通信;中距离导航高频HF 3-30MHz 短波100m-10m 天波与地波远距离短波通信;国际定点通信甚高频VHF 30-300MHz 米波10m-1m 空间波电离层散射（30-60MHz）;流星余迹通信;人造电离层通信（30-144MHz）;对空间飞行体通信;移动通信超高频UHF 分米波空间波小容量微波中继通信;（352-420MHz）;对流层散射通信（700-10000MHz）;中容量微波通信（1700-2400MHz）特高频SHF 3-30GHz 厘米波10cm-1cm 空间波大容量微波中继通信（3600-4200MHz）;大容量微波中继通信（5850-8500MHz）;数字通信;卫星通信;国际海事卫星通信（1500-1600MHz）ELF 极低频3~30HzSLF 超低频30~300HzULF 特低频 300~3000HzVLF 甚低频3~30kHzLF 低频30~300kHz 中波，长波MF 中频300~3000kHz 100m~1000m 中波 AM广播HF 高频 3~30MHz 10~100m 短波短波广播VHF 甚高频 30~300MHz 1~10m 米波FM广播UHF 特高频 300~3000MHz ~1m 分米波SHF 超高频3~30GHz 1cm~10cm 厘米波EHF 极高频30~300GHz 1mm~1cm 毫米波无线电波按传播途径可分为以下四种：天波—由空间电离层反射而传播；地波—沿地球表面传播；直射波—由发射台到接收台直线传播；地面反射波—经地面反射而传播。
