《城镇直埋供热管道工程技术规范》

城镇供热直埋管道技术规程1. 引言城镇供热直埋管道技术规程是为了指导城镇供热系统中直埋管道的设计、施工、运行和维护，保证供热系统的安全、稳定和高效运行而制定的。

本规程适用于城镇供热直埋管道的设计、施工和运行管理。

2. 术语和定义•城镇供热：通过集中供热站将能源转换为热能，并通过管网将热能输送到用户端，满足居民生活和工业生产的取暖、生活热水等需求。

•直埋管道：指在地下直接铺设的供热管道，采用无缝钢管或聚乙烯复合管等材料制作而成。

3. 设计要求3.1 管道布置•根据城市规划和用户需求，在合适位置设置集中供热站，并设计合理的供热管网布局。

•确定直埋管道的起点和终点，并根据地形、交通等因素确定沿线布置。

3.2 材料选择•直埋管道应选用耐腐蚀、耐高温的材料，如无缝钢管、聚乙烯复合管等。

•材料应符合国家相关标准，具有良好的机械性能和耐久性。

3.3 管道设计•根据供热负荷和输送距离确定直埋管道的直径和壁厚。

•确定管道的埋深，考虑地下水位、土壤承载力等因素，保证管道的安全稳定运行。

3.4 管道施工•施工前应进行勘察，了解地质情况、地下设施等，并制定详细的施工方案。

•施工过程中应采取必要的防护措施，保证施工人员和周围环境的安全。

•管道铺设应符合规范要求，避免弯曲、变形等现象。

4. 运行管理4.1 投运前检查•在供热系统投入使用之前，对直埋管道进行全面检查，确保各项指标符合要求。

•检查包括管网连接情况、阀门操作是否正常、绝热层是否完好等。

4.2 运行监测•对直埋管道进行定期巡检，发现问题及时处理。

•监测管道温度、压力等参数，确保供热系统的正常运行。

4.3 维护保养•定期清理管道内的沉淀物，保证管道内部畅通。

•检查绝热层是否完好，修补损坏的绝热层，减少能量损失。

5. 安全管理5.1 防腐蚀措施•在直埋管道施工前应采取防腐措施，如涂覆防腐涂料、使用防腐材料等。

•定期检查管道表面是否有腐蚀现象，并及时进行修复和防护。

5.2 管道标识•在直埋管道上设置明显的标识牌，标明供热系统名称、管网布局图、紧急联系电话等信息。

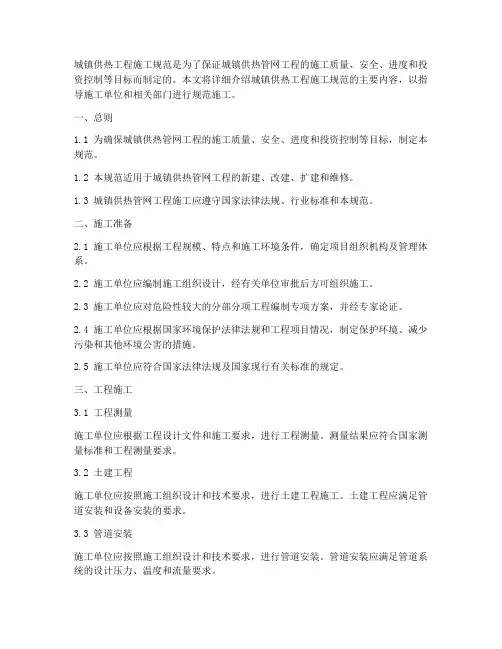

城镇供热工程施工规范是为了保证城镇供热管网工程的施工质量、安全、进度和投资控制等目标而制定的。

本文将详细介绍城镇供热工程施工规范的主要内容，以指导施工单位和相关部门进行规范施工。

一、总则1.1 为确保城镇供热管网工程的施工质量、安全、进度和投资控制等目标，制定本规范。

1.2 本规范适用于城镇供热管网工程的新建、改建、扩建和维修。

1.3 城镇供热管网工程施工应遵守国家法律法规、行业标准和本规范。

二、施工准备2.1 施工单位应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。

2.2 施工单位应编制施工组织设计，经有关单位审批后方可组织施工。

2.3 施工单位应对危险性较大的分部分项工程编制专项方案，并经专家论证。

2.4 施工单位应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。

2.5 施工单位应符合国家法律法规及国家现行有关标准的规定。

三、工程施工3.1 工程测量施工单位应根据工程设计文件和施工要求，进行工程测量。

测量结果应符合国家测量标准和工程测量要求。

3.2 土建工程施工单位应按照施工组织设计和技术要求，进行土建工程施工。

土建工程应满足管道安装和设备安装的要求。

3.3 管道安装施工单位应按照施工组织设计和技术要求，进行管道安装。

管道安装应满足管道系统的设计压力、温度和流量要求。

3.4 热力站和中继泵站施工单位应按照施工组织设计和技术要求，进行热力站和中继泵站的施工。

热力站和中继泵站应满足供热系统的设计要求。

3.5 防腐和保温施工单位应按照施工组织设计和技术要求，进行防腐和保温工程施工。

防腐和保温工程应满足管道和设备的使用寿命和热效率要求。

3.6 压力试验、清洗、试运行施工单位应按照施工组织设计和技术要求，进行压力试验、清洗和试运行。

压力试验、清洗和试运行应满足管道和设备的安全、可靠和性能要求。

四、工程验收4.1 工程验收应按照施工组织设计和技术要求进行。

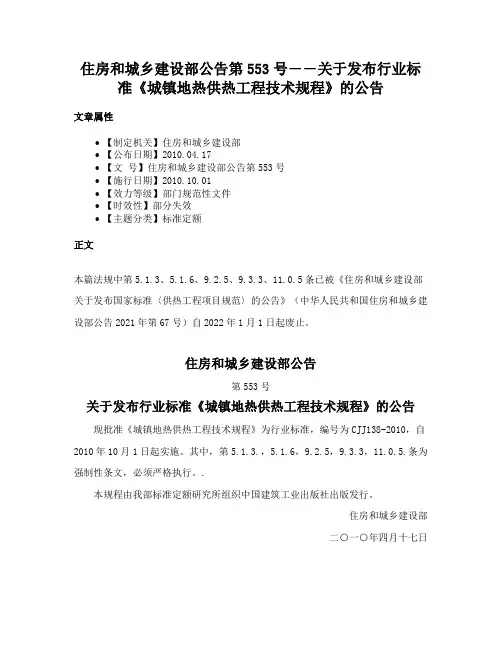

住房和城乡建设部公告第553号――关于发布行业标准《城镇地热供热工程技术规程》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.04.17
•【文号】住房和城乡建设部公告第553号
•【施行日期】2010.10.01
•【效力等级】部门规范性文件
•【时效性】部分失效
•【主题分类】标准定额
正文
本篇法规中第5.1.3、5.1.6、9.2.5、9.3.3、11.0.5条已被《住房和城乡建设部关于发布国家标准〈供热工程项目规范〉的公告》（中华人民共和国住房和城乡建设部公告2021年第67号）自2022年1月1日起废止。

住房和城乡建设部公告
第553号
关于发布行业标准《城镇地热供热工程技术规程》的公告现批准《城镇地热供热工程技术规程》为行业标准，编号为CJJ138-2010，自2010年10月1日起实施。

其中，第5.1.3.，5.1.6，9.2.5，9.3.3，11.0.5.条为强制性条文，必须严格执行。

.
本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

住房和城乡建设部
二○一○年四月十七日。

城镇供热直埋蒸汽管道技术规程1总则1.0.1为在直埋蒸汽管道的设计、施工、验收和运行管理中统一技术要求，确保工程质量，做到经济合理、安全适用，制定本规程。

1.0.2本规程适用于工作压力小于或等于1.6MPa，温度小于或等于350℃，直接埋地敷设的保温蒸汽管道的设计、施工、验收及运行维护。

不适用于抽真空保温结构的直埋蒸汽管道。

1.0.3直埋蒸汽管道的设计、施工、验收和运行管理，除应符合本规程外，尚应符合国家现行有关标准的规定。

2术语2.0.1直埋蒸汽管道直接埋设于土层中输送蒸汽的预制保温管道。

2.0.2工作管在直埋蒸汽保温管结构中，用于输送蒸汽的钢管。

2.0.3外护管保温层外抵抗外力和环境对保温材料的破坏和影响，具有足够机械强度和可靠防水性能的套管。

2.0.4防腐层为防止钢质外护管腐蚀而在其外表面覆盖并紧密结合的材料层。

2.0.5保温管补口直埋蒸汽管道连接处的保温层、外护管及防腐层的接口处理。

2.0.6排潮管排除工作管与外护管之间水汽的导管。

2.0.7内固定支座在钢质外护管的直埋蒸汽管道中，保证工作管与外护管间不发生相对位移的管路附件。

2.0.8外固定支座在钢质外护管的直埋蒸汽管道中，保证外护管与固定墩间不发生相对位移的管路附件。

2.0.9内外固定支座在直埋蒸汽管道中，保证工作管、外护管和固定墩三者间不发生相对位移的管路附件。

2.0.10辐射隔热层在带有空气层的保温结构中，在空气层壁面设置抛光金属铝箔层，利用其表面低发射率和高反射率的特性，减少表面辐射换热而提高绝热效果的结构。

3管道布置与敷设3.1管道布置3.1.1直埋蒸汽管道的布置应符合国家现行标准《城市热力网设计规范》CJJ34的有关规定。

3.1.2直埋蒸汽管道与其他设施的水平或垂直最小净距，应符合表3.1.2的规定。

当不能满足表中的净距或其他设施有特殊要求时，应采取有效保护措施。

表3.1.2直埋蒸汽管道与其他设施的最小净距(m)注：当直埋蒸汽管道的埋深大于建（构）筑物基础深度时，最小水平净距应按土的内摩擦角计算确定。

城镇供热直埋管道技术规程
城镇供热直埋管道技术规程是为了指导和规范城镇供热系统中直埋管道的工程设计、施工、验收和运行维护等工作而制定的规程。

该技术规程包含了以下内容：
1. 设计要求：包括供热系统的热负荷计算方法、管道的选型与布置、管道的敷设深度和保温要求等设计要求。

2. 施工规范：包括施工的组织与管理、管道敷设的工艺要求、焊接、焊缝检验与管道保护等施工规范。

3. 管道验收标准：包括管道的外观检查、尺寸核对、施工记录、焊缝质量检验等验收标准。

4. 运行维护要求：包括管道的日常巡检、维护保养、热网水质管理、紧急事故处理等运行维护要求。

5. 安全管理：包括管道工程的安全技术措施、施工现场的安全控制、紧急救援预案等安全管理要求。

6. 监理与质量检测：包括施工过程中的监理要求、质量验收标准、质量检测方法等监理与质量检测要求。

城镇供热直埋管道技术规程的制定旨在保障城镇供热系统的安全、高效运行，提高供热系统的服务质量和节能效益。

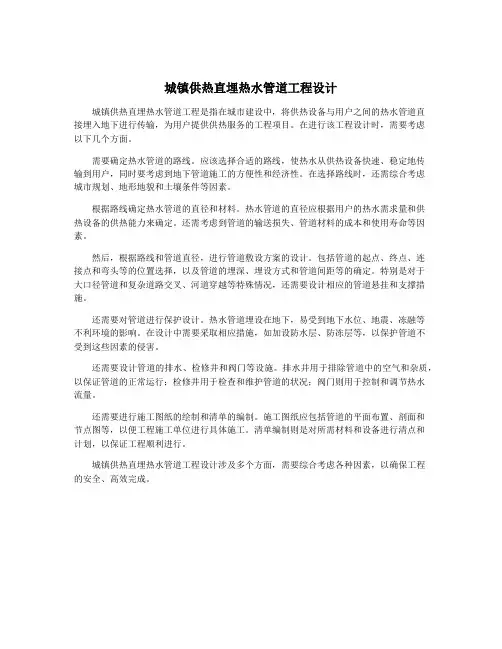

城镇供热直埋热水管道工程设计城镇供热直埋热水管道工程是指在城市建设中，将供热设备与用户之间的热水管道直接埋入地下进行传输，为用户提供供热服务的工程项目。

在进行该工程设计时，需要考虑以下几个方面。

需要确定热水管道的路线。

应该选择合适的路线，使热水从供热设备快速、稳定地传输到用户，同时要考虑到地下管道施工的方便性和经济性。

在选择路线时，还需综合考虑城市规划、地形地貌和土壤条件等因素。

根据路线确定热水管道的直径和材料。

热水管道的直径应根据用户的热水需求量和供热设备的供热能力来确定。

还需考虑到管道的输送损失、管道材料的成本和使用寿命等因素。

然后，根据路线和管道直径，进行管道敷设方案的设计。

包括管道的起点、终点、连接点和弯头等的位置选择，以及管道的埋深、埋设方式和管道间距等的确定。

特别是对于大口径管道和复杂道路交叉、河道穿越等特殊情况，还需要设计相应的管道悬挂和支撑措施。

还需要对管道进行保护设计。

热水管道埋设在地下，易受到地下水位、地震、冻融等不利环境的影响。

在设计中需要采取相应措施，如加设防水层、防冻层等，以保护管道不受到这些因素的侵害。

还需要设计管道的排水、检修井和阀门等设施。

排水井用于排除管道中的空气和杂质，以保证管道的正常运行；检修井用于检查和维护管道的状况；阀门则用于控制和调节热水流量。

还需要进行施工图纸的绘制和清单的编制。

施工图纸应包括管道的平面布置、剖面和节点图等，以便工程施工单位进行具体施工。

清单编制则是对所需材料和设备进行清点和计划，以保证工程顺利进行。

城镇供热直埋热水管道工程设计涉及多个方面，需要综合考虑各种因素，以确保工程的安全、高效完成。

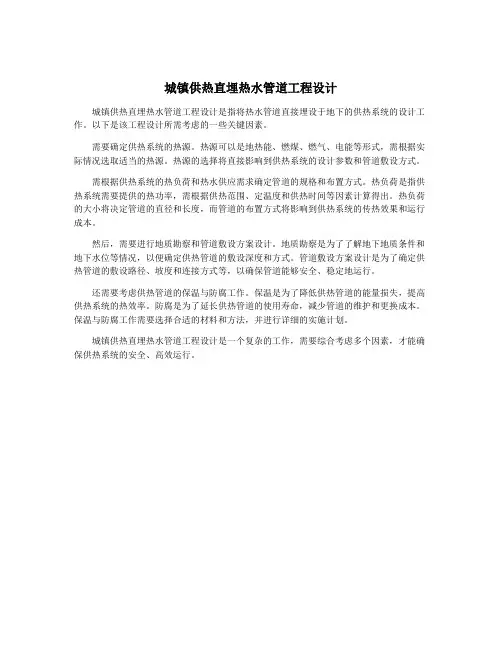

城镇供热直埋热水管道工程设计
城镇供热直埋热水管道工程设计是指将热水管道直接埋设于地下的供热系统的设计工作。

以下是该工程设计所需考虑的一些关键因素。

需要确定供热系统的热源。

热源可以是地热能、燃煤、燃气、电能等形式，需根据实际情况选取适当的热源。

热源的选择将直接影响到供热系统的设计参数和管道敷设方式。

需根据供热系统的热负荷和热水供应需求确定管道的规格和布置方式。

热负荷是指供热系统需要提供的热功率，需根据供热范围、定温度和供热时间等因素计算得出。

热负荷的大小将决定管道的直径和长度，而管道的布置方式将影响到供热系统的传热效果和运行成本。

然后，需要进行地质勘察和管道敷设方案设计。

地质勘察是为了了解地下地质条件和地下水位等情况，以便确定供热管道的敷设深度和方式。

管道敷设方案设计是为了确定供热管道的敷设路径、坡度和连接方式等，以确保管道能够安全、稳定地运行。

还需要考虑供热管道的保温与防腐工作。

保温是为了降低供热管道的能量损失，提高供热系统的热效率。

防腐是为了延长供热管道的使用寿命，减少管道的维护和更换成本。

保温与防腐工作需要选择合适的材料和方法，并进行详细的实施计划。

城镇供热直埋热水管道工程设计是一个复杂的工作，需要综合考虑多个因素，才能确保供热系统的安全、高效运行。

住房和城乡建设部公告第91号――关于发布行业标准《城镇供热直埋热水管道技术规程》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2013.07.26
•【文号】住房和城乡建设部公告第91号
•【施行日期】2014.02.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第91号）
关于发布行业标准《城镇供热直埋热水管道技术规程》的公告现批准《城镇供热直埋热水管道技术规程》为行业标准，编号为CJJ/T81-2013，自2014年2月1日起实施。

原行业标准《城镇直埋供热管道工程技术规程》CJJ/T81-98 同时废止。

本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

住房城乡建设部
2013年7月26日。

城镇直埋供热管道工程技术规程20131. 介绍城镇直埋供热管道工程技术规程2013是我国建筑行业的一项重要标准，它规定了城镇供热管道工程的施工、验收和质量标准，是保障供热工程安全和质量的重要依据。

本文将从规程的背景、内容、实施意义等方面进行全面评估，并共享个人观点和理解。

2. 规程背景城镇供热是指通过热水、蒸汽等形式将热能输送到城市居民和企业的供热系统。

而城镇直埋供热管道是供热系统中的重要组成部分，直接关系到供热效率和安全性。

为了规范城镇供热管道工程建设行为，保障供热系统的安全和稳定运行，国家颁布了城镇直埋供热管道工程技术规程2013。

3. 规程内容城镇直埋供热管道工程技术规程2013主要包括以下内容：管道工程的基本要求、设计规定、施工要求、验收规定、质量标准等。

其中，规范了管道材料的选择、施工工艺、防腐保温、管道运行监测等方面的要求，为供热管道工程的各个环节提供了详细的技术指导和标准要求。

4. 实施意义城镇直埋供热管道工程技术规程2013的实施对于城镇供热管道工程具有重要的意义。

它规范了供热管道工程的施工质量和验收标准，保障了供热系统的安全稳定运行；它提高了供热工程的技术水平和管理水平，推动了供热行业的健康发展；它还为相关企业和施工单位提供了明确的标准依据，降低了工程管理成本，提高了工程质量。

5. 个人观点和理解从个人角度来看，城镇直埋供热管道工程技术规程2013的出台是一项非常有益的举措。

它不仅规范了供热管道工程施工和验收行为，提高了供热工程的质量和安全水平，也促进了整个供热行业的健康发展。

作为一项具有社会意义的标准，它的出台将对城镇供热行业产生深远的影响，为城市居民提供高品质、安全的供热服务。

总结回顾城镇直埋供热管道工程技术规程2013作为我国建筑行业的重要标准，对于规范城镇供热管道工程建设具有重要意义。

它的出台不仅推动了供热工程的技术和管理水平的提升，也为相关企业和施工单位提供了明确的标准依据。

城镇供热直埋蒸汽管道技术规程
城镇供热直埋蒸汽管道技术规程
1. 总则
本规程是为了规范城镇供热直埋蒸汽管道的设计、施工和验收工作，
保障城市供热系统的稳定运行，维护公共利益，保证人民生命财产安全。

2. 设计要求
（1）管道应符合国家有关标准和规定；
（2）管道应考虑到地下管道布置的限制，合理安排管道的敷设线路；（3）管道敷设应满足地面承载力要求，并考虑到周边建筑物的影响；（4）管道的埋设深度应符合相关要求，对于特殊路段应进行特殊处理。

3. 材料选择
（1）管材应符合国家有关标准；
（2）管件应与管材匹配，并符合国家有关标准；
（3）施工时应使用符合标准的蒸汽绝热材料。

4. 施工要求
（1）施工单位应按照设计要求严格施工，确保管道的质量；
（2）施工过程中应遵循国家有关标准和规定，保障施工人员安全；（3）施工人员应具备相应的技术资格，严格按照作业流程施工；
（4）管道敷设结束后，应进行压力测试，确保管道的完整性和安全性。

5. 验收要求
（1）验收前应进行管道清理、干燥、通风等工作；
（2）验收单位应按照设计要求进行验收，对不符合要求的管道进行整
改或返工；
（3）验收合格后，应进行管道保温、防腐等工作。

6. 其他要求
（1）管道安全隐患应及时处理，确保供热安全；
（2）压力设备应按照相关规定进行检测和维护；
（3）管道设备维护人员应具备相应技术资格，按照规定进行维护。

注意事项：本规程仅为供热直埋蒸汽管道技术规程，与其他管道技术规程不同。

在实际工作中应仔细阅读并执行有关标准和规定，不得擅自修改和变动。

城镇直埋供热管道工程技术标准<1>工程测量及土建工程<1.1>工程测量1、直埋供热管道工程测量，应符合国家现行标准《城市测量规范》（CJJ8)、《城市供热管网工程施工及验收规范》（CJJ28)及本规程的规定。

2、施工时，直埋供热管道全部管线都应进行平面位置测量和高程测量，并应符合设计要求。

3、直埋供热管道工程应进行详细竣工测量，主要内容应包括：（1）平面测量：管线始末点、转角点的坐标和与永久性建筑物的相对位置（条件不允许时可只取其中一种)，直埋阀门、补偿器、固定墩、变径管和交叉管线的位置。

（2）高程测量：所有的变坡点、转角点和沿线每隔50m的管顶高程，其它交叉管线的高程。

<1.2>土方工程1、沟槽的土方开挖宽度，应根据管道外壳至槽底边的距离确定。

管周围填砂时该距离不应小于100mm；填土时，该距离应根据夯实工艺确定。

2、沟槽、检查室经工程验收合格、竣工测量后，应及时进行回填。

3、沟槽回填前应先将槽底清除干净，有积水时应先排除。

4、沟槽胸腔部位应填砂或过筛的细土，回填料种类由设计确定。

填砂时，回填高度应符合设计要求；填土时，筛土颗粒不应大于20mm，回填范围为保温管顶以上150mm以下的部位。

5、回填料应分层夯实，各部位的密实度应符合国家现行标准《城市供热管网工程施工及验收规范》（CJJ28)的规定。

<1.3>构筑物1、直埋供热管道的检查室施工时，应保证穿越口与管道轴线一致，偏差度应满足设计要求，并按设计要求做好管道穿越口的防水、防腐。

2、固定墩混凝土浇筑前应检查与混凝土接触部位的管道及卡板防腐层，防腐层应完好，有损坏时应修补。

3、内嵌式固定墩应待固定墩两侧供热管道连接调整就位后，且在安装补偿器之前进行混凝土浇筑。

<2>管道安装<2.1>一般规定1、进入现场的预制保温管、管件和接口材料，都应具有产品合格证及性能检测报告，检测值应符合国家现行产品标准的规定。

（一）城镇供热直埋蒸汽管道质量标准1、管道布置与敷设【1】管道布置（1）直埋蒸汽管道的布置应符合国家现行标准《城市热力网设计规范》CJJ34的有关规定。

（2）直埋蒸汽管道与其他设施的水平或垂直最小净距。

当不能满足表中的净距或其他设施有特殊要求时，应采取有效保护措施。

（3）直埋蒸汽管道与其他地下管线交叉时，直埋蒸汽管道的管路附件距交叉部位的水平净距宜大于3m。

（4）直埋蒸汽管道的最小覆盖深度应符合表3.1.4的规定。

当不符合要求时，应采取相应的技术措施对管道进行保护。

【2】敷设方式（1）直埋蒸汽管道宜敷设在各类地下管道的最上部。

（2）直埋蒸汽管道的工作管，必须采用有补偿的敷设方式。

（3）直埋蒸汽管道敷设的坡度不宜小于0.2%。

（4）两个固定支座之间的直埋蒸汽管道，不宜有折角。

（5）管道由地下转至地上时，外护管必须一同引出地面，其外护管距地面的高度不宜小于0.5m，并应设防水帽和采取隔热措施。

（6）直埋蒸汽管道与地沟敷设的管道连接时，应采取防止地沟向直埋蒸汽管道保温层渗水的措施。

（7）当地基软硬不一致时，应对地基作过渡处理。

（8）在地下水位较高的地区，必须作浮力计算。

当不能保证直埋蒸汽管道稳定时，应增加埋设深度或采取相应的技术措施。

（9）直埋蒸汽管道穿越河底时，管道应敷设在河床的硬质土层上或作地基处理。

覆土深度应根据浮力、水流冲刷情况和管道稳定条件确定。

【3】管路附件及设施（1）阀门的选择及安装应符合下列规定：直埋蒸汽管道使用的阀门宜选用焊接连接，且无盘根的截止阀或闸阀，若选用蝶阀时，应选用偏心硬质密封蝶阀；所选阀门公称压力应比管道设计压力高一个等级；阀门必须进行保温，其外表面温度不得大于60℃，并应做好防水和防腐处理。

井室内阀门与管道连接处的管道保温端部应采取防水密封措施。

（2）直埋蒸汽管道必须设置排潮管。

（3）排潮管应设置于外护管位移较小处。

其出口可引入专用井室内，井室内应有可靠的排水措施。

（4）排潮管如引出地面，开口应下弯，且弯顶距地面高度不宜小于0.25mm，并应采取防倒灌措施。

城镇直埋供热管道工程技术方案一、引言城市供热系统是城市基础设施的重要组成部分，对于维护城市正常运转和保障居民生活质量具有重要作用。

直埋供热管道是城市供热系统中最重要的部分，它直接决定了供热系统的运行效率和供热服务质量。

因此，制定一套科学合理的城镇直埋供热管道工程技术方案至关重要。

二、技术原则1.安全原则：确保供热管道工程在设计、施工及运行阶段都符合相关的安全标准，保障人员和财产安全。

2.经济原则：在保证供热管道工程的质量和安全性的前提下，尽量减少工程投资和运营成本。

3.环保原则：考虑供热管道工程对环境的影响，采取合适的措施减小对环境的污染。

4.可靠性原则：确保供热管道工程的运行稳定可靠，减少故障和停工时间。

三、技术措施1.管道材料选择根据地质情况和工程要求，选择合适的管道材料。

常用的管道材料有钢管、玻璃钢管、塑料管等。

钢管具有强度高、耐高温、抗腐蚀性好等特点，适合在大型城市供热系统中使用。

玻璃钢管具有重量轻、绝缘性好等优点，适用于小规模供热系统。

塑料管具有安装方便、耐腐蚀性好等特点，适用于地下直埋管道。

2.施工技术（1）管道定位和导管在管道敷设前进行精确的定位和导管，确保管道的准确敷设。

（2）开挖和填埋开挖管沟时，根据管道的位置和深度进行精确的计算和施工，确保沟槽的稳定性和安全性。

填埋管道时，采取适当的填土方法，保证管道的固定性和稳定性。

（3）焊接和连接管道的连接采用焊接和连接件，确保连接的牢固和密封性。

（4）保温措施对于直埋供热管道，必须进行保温处理，以减少热损失。

常用的保温材料有聚氨酯泡沫、矿棉、硅酸钙板等。

保温层的厚度和材料的选择应根据工程需要进行合理设计。

3.运行管理（1）定期检测和维护对直埋供热管道进行定期检测和维护，发现问题及时处理，防止故障事故的发生。

（2）频繁更换阀门和附件阀门和附件是供热管道的重要组成部分，频繁更换以保证其正常运行。

（3）管道清洗和除垢管道清洗和除垢是保证管道运行畅通的重要环节，定期进行清理和除垢工作。

1 总则1．O．1为统一我国城镇直埋供热管道工程的设计、施工及验收标准，促进直埋管道技术的发展和推广，制定本规程。

1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。

1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的规定。

1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外，尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施工及验收规范》(C J J28)等国家现行有关标准的规定。

2术语和符号2．1术语2．1．1 屈服温差temperature difference of yielding 管道在伸缩完全受阻的工作状态下，钢管管壁开始屈服时的工作温度与安装温度之差。

2．1．2固定点fixpoint管道上采用强制固定措施不能发生位移的点。

2．1．3活动端free end管道上安装套筒、波纹管、弯管等能补偿热位移的部位。

2．1．4锚固点natural fixpoint管道温度变化时，直埋直线管道产生热位移管段和不产生热位移管段的自然分界点。

2．1．5 驻点 stagnation point两侧为活动端的直埋直线管段，当管道温度变化且全线管道产生朝向两端或背向两端的热位移，管段中位移为零的点。

2．1．6锚固段fully restrained section在管道温度发生变化时，不产生热位移的直埋管段。

2．1．7过渡段partly restrained section一端固定(指固定点或驻点或锚固点)，另一端为活动端，当管道温度变化时，能产生热位移的直埋管段。

2．1．8单长摩擦力friction of unit lengthwise pipeline 沿管道轴线方向单位长度保温外壳与土壤的摩擦力。
