艾默生SYNERGY 系列工业UPS介绍

艾默生UPS方案1. 引言艾默生（Emerson）是全球领先的电力设备和技术解决方案提供商，其提供的UPS（不间断电源）方案被广泛应用于各个行业和领域。

本文将重点介绍艾默生UPS方案的概述、特点以及应用场景。

2. 艾默生UPS方案的概述UPS是一种通过蓄电池或其他能量储备设备，为关键设备提供短暂或持续电力供应的装置。

艾默生的UPS方案具有以下特点：•高可靠性：采用先进的电力保护技术和可靠的电池系统，保证电力供应的稳定性和可靠性。

•高效能：采用高效的电力转换技术，提高能源利用率，并减少碳排放，符合环保要求。

•智能管理：配备智能监控和管理系统，能够实时监测电力状态和UPS设备的运行情况，并提供预警和故障诊断功能。

•扩展性：支持灵活的模块化设计，可以根据用户需求进行扩容和升级，提供可持续的电力供应解决方案。

3. 艾默生UPS方案的特点3.1 高可靠性艾默生的UPS方案采用了先进的电力保护技术，如双转换在线技术和静态旁路开关等，能够在电力突变和故障情况下快速切换电源，确保关键设备持续稳定运行。

同时，艾默生的电池系统采用了高容量、长寿命的电池，并提供了智能的电池管理系统，有效延长了电池的使用寿命。

3.2 高效能艾默生的UPS方案采用了最新的电力转换技术，如IGBT（绝缘栅双极型晶体管）技术和DSP（数字信号处理器）控制技术等，能够实现高效的能量转换，提高能源利用率，减少电力损耗和碳排放。

此外，艾默生的UPS方案还支持能量回馈系统，将多余的能量回馈到电网中，进一步提高能源利用率。

3.3 智能管理艾默生的UPS方案配备了智能监控和管理系统，能够实时监测UPS设备的电力参数、温度、湿度等信息，并提供实时报警和故障诊断功能。

用户可以通过远程监控系统对UPS设备进行监控和管理，实现远程故障排除和维护，提高设备的可靠性和运行效率。

3.4 扩展性艾默生的UPS方案采用了模块化设计，支持灵活的扩展和升级。

用户可以根据实际需求灵活选择UPS设备的容量和功能，随时扩容和升级。

EMERSON UPS并机原理分析在Emerson各个系列UPS并机系统中，UPS并机操纵原理是相同的。

下面以7400 UPS为例简要说明并机系统中频率操纵和输出电流操纵的大体原理。

一．并机系统中频率操纵在并机操纵系统中,每台UPS的输出频率直接由逆变器逻辑板上振荡器的振荡频率所决定，而振荡器频率那么同步到并机逻辑板上主振荡器GVCO的频率－同步参考信号上。

在逆变器逻辑板上，同步监视电路比较同步参考信号和振荡器输出频率，当振荡器输出同步到同步参考信号上时，LS2同步指示灯亮，同时送出一个同步OK信号到并机逻辑板上。

同步监视电路的同步窗口为±2Hz，即20度相移。

主振荡器（GVCO）的频率能够同步到旁路电源频率，同步总线频率或它的基频（50Hz/60Hz）,这是由同步源选择器来操纵的，而同步源选择器的操纵那么依托于旁路电源是不是可得，和UPS启动顺序。

详细说明如下：1．旁路电源正常,第一台UPS启动当第一台UPS启动时,同步源选择器将旁路电源频率参考信号加到锁相环相位比较器，相位比较器检测旁路频率和GVCO输出的相位误差,并产生一个相位误差修正信号,使GVCO输出频率跟踪到旁路频率上。

关于1+1并机系统，旁路频率参考信号来自CN1的1脚，在那个地址每台UPS都有自己的旁路输入电源。

关于多台并机系统，旁路频率参考信号来自于CN2的20脚，也确实是并机柜上旁路电源监视电路通过并机操纵总线送到每台UPS单机上。

当收到逆变器逻辑板上同步OK信号后，并机逻辑板上压控振荡器互锁（VCO-IN-LOOP）继电器动作，同时LS5亮。

那个继电器有几个触点，但最要紧的功能是将GVCO输出信号送到并机同步总线上，使其他UPS同步总线上有GVCO输出信号。

综上所述，当第一台UPS启动完成后，1）．它的GVCO与旁路电源频率同步。

2）．逆变器逻辑板上振荡器的频率与GVCO输出同步。

3）．VCO互锁继电器动作，将输出信号送到同步总线上。

艾默生电源公司介绍关于艾默生网络能源艾默生网络能源是艾默生（纽约证券交易所股票代码：EMR）所属业务品牌，为数据中心关键基础设施、通信网络、医疗和工业设施提供保护和优化。

艾默生网络能源在交直流电源和可再生能源、精密制冷、基础设施管理、嵌入式计算和电源、一体化机架和机柜、电源开关与控制，以及连接等领域为客户提供全球领先的解决方案以及专业的技术和灵活的创新。

所有的解决方案在全球范围内均能得到本地的艾默生网络能源专业服务人员的全面支持。

如欲了解艾默生网络能源的产品和服务详情，请访问 。

关于 Emerson总部位于美国圣路易斯市的 Emerson （纽约证券交易所股票代码: EMR）是一家全球领先的公司，该公司将技术与工程相结合，通过网络能源、过程管理、工业自动化、环境优化技术、及商住解决方案五大业务为全球工业、商业及消费者市场客户提供创新性的解决方案。

公司 2012 财年的销售额达 244 亿美元。

如欲了解进一步信息，欢迎访问 。

艾默生UPS电源iTrust-Adapt说明：艾默生UPS电源iTrust-Adapt系列1-20KVA艾默生UPS电源iTrust-Adapt1-20kVA是艾默生网络能源有限公司开发的智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备的交流供电。

艾默生UPS电源—产品特性：♦超高功率密度♦超宽输入电压范围♦输出功率因数高达0.9♦兼容机架/塔式安装方式♦出色的节能环保特性♦完全匹配易睿设计方案Adapt1-3KVA●显示面板旋转设计，操作明确简洁，维护便利●输出方式灵活，提供国标/IEC标准/端子排方式●可提供多接口（USB， 485，干接点和SNMP卡）●可通过SIC卡接入机房的温度/湿度检测量●智能化电池管理功能，超大充电能力，延长电池使用寿命Adapt5-10KVA输入兼容应三相380V、单相220V●支持并联扩展运行，且无需并机插框（最大4台）●电池模块化设计，轻松级联扩充后备时间●提供LED/LCD（选件）显示功能，且现场可更换●支持服务器自动关机功能●提供多种监控端口，满足不同监控需求●提供丰富机架用选件，方便机架内的配电/监控等功能的一体化实施Adapt16-20KVA●超大尺寸LCD和LED显示，系统状态一目了然●支持并联扩展运行，且无需并机插框（最大4台）●分散式自主并联和数字化均流技术，极高的并联可靠性●支持同步双母线方案●支持共用电池组●三三和三单机型可选，适合工业类设备使用艾默生ups电源-主要技术参数：本表由恒大汇丰科技公司艾默生UPS销售部提供型号艾默生UHA1R-0010L变换类型双变换在线式输入参数整流器类型IGBT整流额定电压220Vac单相三线输入电压范围120Vac～280Vac输入频率范围40Hz～70Hz输入功率因数>=0.99本表由通隆恒盛艾默生UPS销售部提供电池标机电池后备时间>=4 分钟外置电池模块型号 U08-09C1-03 2×4×12V×9.0Ah电池模块规格(mm)430W×500D×85H ，26KG电池电压48V输出参数额定功率1000VA/900W电压稳定度220/230/240Vac (用户可设置)频率稳定度50Hz或60Hz；±0.1Hz输出电压波形畸变率< 3%线性负载 < 5% 非线性负载负载最大峰值因数3:1 (满足 I EC 62040-3)阶跃型负载能力1过载能力(% 额定负载150%，60s系统参数及标准安装方式机架式/塔式兼容整机效率U p to 90%切换时间0噪声<50 dB安规I EC/EN62040-1-1电磁兼容I EC/EN/A S 62040-2 2nd Ed =CISPR22浪涌保护满足I EC/EN 61000-4-5)防护类型I P20体积(mm)430W×500D×85H重量(Kg)9保修3年通信及管理接口类型USB/智能卡槽(干接点卡/干接点扩展卡/SIC 卡/M odbus卡/485卡)环境参数运行温度0～+40 ℃相对湿度0～95% 无冷凝最大海拔高度<1500m，(超过1500m时参照GB/T3859.2降额使用)选件清单U08-09C1-032U，适用于1-2K机器用，内含8节 12V电池SIC卡网络监控SIC卡，用于远程TCP/I P的Web监控，支持远程关机。

采用易睿风格的机架式150kVA智能不间断电源用电气柜，用于安装UPS及配电等模块，组成包含UPS系统和SPM系统的集成装置，在一个机柜内完成UPS功能和负载分路配电及监控功能。

ABB主开关配电单元模块，包括UPS输入、输出主开关和维修旁路开关，出厂前装配；与ABB微断开关组件或热插拔开关组件匹配选用。

一、APM150简介数据中心持续可靠的运行是保证客户核心业务永不间断的关键保障。

随着公司业务的不断发展，支持业务运营平台的基础架构——数据中心的规模也需要不断扩容升级。

所以，新数据中心的建设需要关注系统的高可用性和易扩容特性。

APM 智能IDC动力系统是艾默生集40余年大功率UPS生产经验，业内领先的IDC 动力保障和智能供电管理技术，全新推出的新一代一体化IT机房不间断供电及智能配电管理系统。

APM系统采用模块化冗余设计理念，为系统提供N+X冗余并联系统的高可用性。

同时，UPS功率模块支持热插拔，扩容升级变得异常简单。

系统维护时间也由传统的4-12小时缩短为2min，大幅提升系统的可用性。

APM系列模块化UPS具有可靠性高，节能环保等优异特点，为新一代信息技术产业的发展保驾护航，提供安全可靠、绿色环保的交流供电解决方案。

AdaptPM 150 二、应用范围企业中型数据机房、金融、证券数据中心以及政府行业中小型IDC中心三、全新的技术特性1、超级节能环保：50%～75%负载效率＞96%，25%负载效率＞95%；输入功率因数≈1，输入谐波电流＜3%；2、超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额；3、便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电；4、便于维护：全正面维护，UPS、旁路、配电均可在2min内维修更换；5、便于改造：并机系统可共用电池系统，电池组采用12V×30/32/34/36/40节设计，设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行。

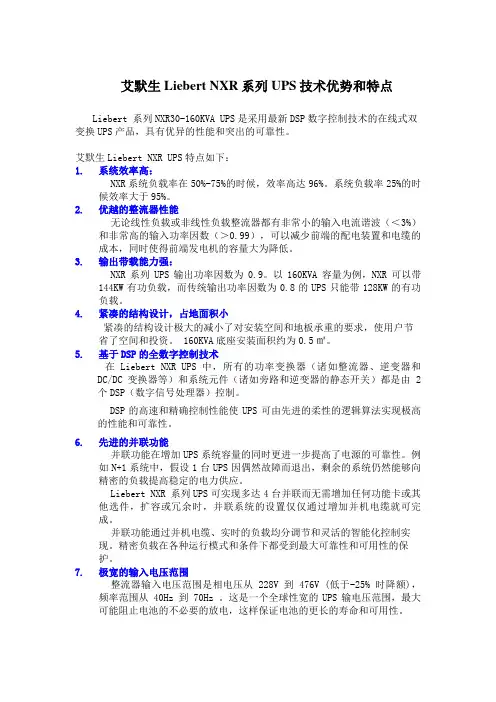

艾默生Liebert NXR系列UPS技术优势和特点Liebert 系列NXR30-160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。

艾默生Liebert NXR UPS特点如下：1.系统效率高：NXR系统负载率在50%-75%的时候，效率高达96%。

系统负载率25%的时候效率大于95%。

2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。

3.输出带载能力强：NXR系列UPS输出功率因数为0.9。

以160KVA容量为例，NXR可以带144KW有功负载，而传统输出功率因数为0.8的UPS只能带128KW的有功负载。

4.紧凑的结构设计，占地面积小紧凑的结构设计极大的减小了对安装空间和地板承重的要求，使用户节省了空间和投资。

160KVA底座安装面积约为0.5㎡。

5.基于DSP的全数字控制技术在Liebert NXR UPS中，所有的功率变换器（诸如整流器、逆变器和DC/DC变换器等）和系统元件（诸如旁路和逆变器的静态开关）都是由2个DSP（数字信号处理器）控制。

DSP的高速和精确控制性能使UPS可由先进的柔性的逻辑算法实现极高的性能和可靠性。

6.先进的并联功能并联功能在增加UPS系统容量的同时更进一步提高了电源的可靠性。

例如N+1系统中，假设1台UPS因偶然故障而退出，剩余的系统仍然能够向精密的负载提高稳定的电力供应。

Liebert NXR 系列UPS可实现多达4台并联而无需增加任何功能卡或其他选件，扩容或冗余时，并联系统的设置仅仅通过增加并机电缆就可完成。

并联功能通过并机电缆、实时的负载均分调节和灵活的智能化控制实现。

精密负载在各种运行模式和条件下都受到最大可靠性和可用性的保护。

7.极宽的输入电压范围整流器输入电压范围是相电压从 228V 到 476V (低于-25% 时降额)，频率范围从 40Hz 到 70Hz 。

艾默生UPS简介（康达）产品分类：1、ITrust Adapt 系列，艾默生ITrust Adapt系列5KVA UPS是一款单进单出和三进单出兼容的全新产品，其紧凑的塔式/机架式兼容（2U）的结构设计将直接满足众多行业的最新需求。

ITrust Adapt系列UPS采用双变换在线式结构，内置自动旁路，支持多达3+1的软线并联。

适用对象服务器，存储器，网络设备，VOIP，通讯设备，自动化设备，精密仪器，医疗诊断设备等适用场合，小机房，网络间，营业厅，实验室，仪器室。

产品特点输出功率因数高达0.9，匹配最新服务器的用电特性，兼容6KVA/4.2KW，同样适合工业类设备使用，且现场可调输入兼容单相和三相电网（自适应），支持软线并联运行（最大3+1），且无需并机插框。

超高功率密度，4.5KW只需2U高度，出色的节能环保特性。

■ 输入高功率因数高达0.99，实现高电能利用率■ 满足欧盟ROHS环保指令■ 输入标配D级防雷■ 提供LED/LCD（选件）显示功能，且现场可更换■ 电池模块化设计，可通过级联扩充后备时间■ 塔式/机架式兼容，安装方式随心所欲Adapt 系列UPS如何确保供电的高可靠？■ 双变换在线式设计，市电掉电无中断■ 支持N＋X冗余方式，实现系统可靠性的大幅提升■ DSP全数字控制，输出稳压精度高■ 采用最新IGBT器件，实现输入超宽抗电网波动范围Adapt 系列UPS如何带来绿色环保？■ 整机效率高达92％以上，节能效益明显■ 输入功率因数高达0.99，电能利用率高■ 满足欧盟ROHS指令，物料/工艺无有毒物质Adapt 系列UPS如何为您省钱？■ 高达0.9的输出功率因数，较一般UPS可多挂接10％以上的负载■ 采用软线并联方式，省去复杂的并联机框，大幅节省系统成本■ 系统效率高，省电，运行成本低■ 功率密度高，占用机架空间小Adapt 系列UPS如何方便的维护？■ 主机与电池分离设计■ 提供LCD，各类状态/故障信息一目了然Adapt 系列UPS如何提高方案的可用性？■ 兼容单项输入和三相输入，且现场可调■ 支持多达4台的并机，系统容量随意扩充■N＋X冗余随意选择■ 可通过级联电池模块方便地延长后备时间Adapt 系列UPS如何满足各种监控需求？■ 提供最新USB监控端口■ 提供可采集环境量的SNMP网络支配卡■后台软件兼容多种操作系统（Windows/Linux/HP-UX/Sun Solaris/IBM AIX等）■ 兼容艾默生机房监控平台SiteMonitor，支持Web监控■ 提供Mib库，方便接入各类NMS网管系统■ 支持服务器自动安全关机功能Adapt 系列UPS如何保护和延长电池组寿命？■ 超宽输入电压/频率范围，有效减少电池放电几率，延长寿命■ 温度补偿功能，减少环境温度对电池寿命的影响■ 超强充电能力，有效缩短电池回充时间■ 主机/电池分离设计，有利于电池散热参数表：电池模块后备时间速查表（2）2、UH11 系列UPS应用范围办公终端、服务器、网络支撑设备、存储、VOIP、精密仪器、医疗设备、自动化设备最先进的DSP全数字控制技术·核心控制器采用32位DSP数字信号处理器，数据处理速度快，精度高·简化控制电路，全面提升控制的灵活性和稳定性·拥有多项DSP控制技术专利针对中国电网环境的专业设计·宽输入电压范围（120－276V），可在长期低压（160V以下）的电网环境中使用，避免电池放电频繁而失效·宽频率输入范围（50Hz±10％），方便燃油发电机接入·双重防雷保护及国际安规设计，适应各类气候和地理环境·输入功率因数0.99，对电网无污染·电磁兼容性满足欧洲标准EN50091－2，适用于办公环境，免除电磁辐射危害·智能风扇调速，降低环境噪音和节约能源智能电池管理·根据电池放电时间和电流自动调节放电终止保护电压，避免固定设置导致的电池过度放电·自动均浮充转换控制，快速恢复电池容量，有效活化电池·自动温度补偿，大幅延长电池使用寿命·自动均流的可并联充电器，优化组合，适应各种长延时要求超强网络管理功能·提供干接点、RS232、SNMP卡接口，监控软件具备电源事件记录和分析功能，支持TCP/IP协议，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控易维护设计·模块化电路结构、抽屉式电池柜和插拔式风扇设计，使维护工作轻松快捷·全中文大屏幕液晶显示，中英文可选操作界面，可实现电气参数查询、UPS功能设置、电源事件告警提示和故障定位，方便国内用户使用3、iTrust2G系列模块化UPS艾默生网络能源有限公司最新推出的iTrust 2G系列UPS,它是既可实现机架安装，又可实现塔式安装的模块化UPS，同时还具有N+X并联冗余功能的全新一代UPS产品：设计的符合国际标准的交流不间断电源系统。

1、UL33-60KV A参数及特点2.2产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•业内独有的UPS防雷技术，内置D级防雷2）优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变4）智能化电池管理•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS 系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守2、NXE-20KV A UPS参数及特点频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)2042.2特点:♦高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平♦高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置♦高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护♦技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式♦智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位♦界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3. NXE-10KV A UPS参数及特点3.1特点高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3．2参数型号NXe容量10KVA输入电压380/400/415V(线电压)输入方式三相四线功率因数>0.99谐波电流<3%电压范围305～477V(线电压)频率范围50～60Hz±10%输入电压380/400/415V(线电压)输入电压范围上限: +10/+15/+20%;下限:-10/-20/-30/-40%输入方式三相四线频率范围50Hz±10%输出电压380V/220V±0.5%动态瞬变恢复时间<5mS电压畸变(线性负载)THD<1%电压畸变(非线性负载) THD<3%功率因数0.8(滞后)频率跟踪范围50Hz±3Hz(±1Hz, ±2Hz可调)频率精度(电池逆变)±0.05%三相相位差120±1°(平衡或不平衡负载)±0.5%100%不平衡负载电压时稳压精度频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)1804.UH31-15KVA UPS参数及特点4.1特点针对中国电网环境的专业设计最先进的DSP全数字控制技术易维护设计智能电池管理超强网络管理功能容量15KVA型号UH31-0150L输入额定电压380Vac电压范围 1.相电压在176-276V范围内，满载工作；2.120-176V范围内，线型递减，相电压120V时，可50%满载工作；缺相工作 1.缺一相的情况：50%满载工作；。

y2iTrust Industry系列三进单出工业型UPS 汇报提纲幻灯片 1 y2yanglei, 2005-8-4iTrust Industry三进单出工业UPS介绍汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 1、2、3、6、10 KVA 1、2、3 单机容量，KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA30、40、60、80、105、130KVA1单进单出UPS1020三进单出UPS60 80三进三出UPS200800汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况y4iTrust Industry系列UPS的主要应用领域1、电力行业新建或扩建的发电厂的发电机组、DCS改造、脱硫改造 等项目，电网公司信息中心及变电站新建、改造项目。

2、石化行业新建或改造的炼油、乙烯、丙稀、树脂、橡胶、化纤、 化肥、纯碱、烧碱、涂料、染料、农药、轮胎和精细化工等 企业的空气分离、化工、动力站、水处理等项目。

据
出色的节能环保特性
艾默生网络能源
关键业务全保障™的全球领导者
AC Power Systems
for Business-Critical Continuity
™
艾默生网络能源和艾默生网络能源标识 均为艾默生电气公司的注册商标和服务标识。

©2008艾默生电气公司版权所有。

交流电源连接直流电源嵌入式计算
嵌入式电源监控户外柜电源开关和控制
精密制冷
机架和一体化机柜服务浪涌保护

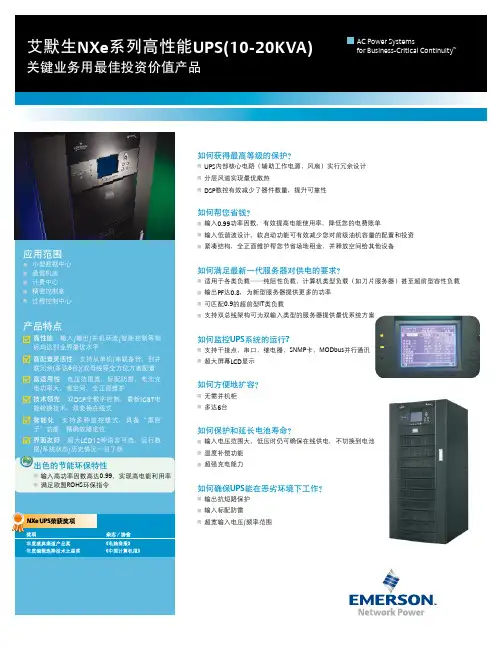

艾默生Nxe 系列高性能UPS(10-20KVA)
关键业务用最佳投资价值产品
技术指标
售后服务热线400-887-6510
获得更多的产品信息请查询
E-X6210618-1108
艾默生网络能源有限公司
深圳市南山区科技工业园科发路一号电话：86-755-86010808邮编：518057。

艾默生中小容量UPS方案及 产品介绍艾默生网络能源有限公司艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA 30、40、60、80KVAUH31UH111、2、3、6、10 KVA 1、2、3US11R 10单进单出UPS单机容量，KVA120三进单出UPS60 80三进三出UPS200800目录艾默生UPS方案和产品介绍艾默生小容量UPS产品族 (1-20KVA) (1-20KVA)• 双变换 / 全数控系列: 容量: 封装: 输入输出: 电压登记: 频率 :UH 11 1/2/3/6/10kVA 塔式 单进单出 220 (L-N) 50HzUH 31 10/15/20kVA 塔式 三进单出 380/220 50HzUS11R 1-3KVA 塔式／机架式 单进单出 220/230/240 50Hz产品特点- US11R•容量: •特点:1/2/3 KVAUS11R Series•满足多种机房应用－可用于19“机架安装，兼容桌面使用 •美观－黑色，IT风格 •供电质量高－双变换式 •对电网无污染－IGBT 整流器 •高可用性－全数字控制 •配置灵活－独立电池模块 •高抗扰性－超宽电压输入范围(120-288V) •电池寿命长－智能电池管理 •强防雷能力－内置输入防雷器 •满足国际电源标准－绿色电源指标 •适应超长延时使用－内置大容量充电器 •维护方便－可更换的电池模块 •智能化－支持各种监控模式产品特点- UH11•容量: •特点:1/2/3/6/10 KVAUH11 Series•供电质量高－双变换式 •对电网无污染－IGBT 整流器 •高可用性－全数字控制 •配置灵活－可内置电池 •高抗扰性－超宽电压输入范围(120-280V) •界面友好－大屏幕中文液晶显示 •电池寿命长－智能电池管理 •强防雷能力－内置输入防雷器 •满足国际电源标准－绿色电源指标 •适应超长延时使用－可扩展的充电能力 •维护方便－可更换的内置电池 •智能化－可远程监控产品特点- UH31•容量: •特点:10/15/20 KVAUH31 Series•高电网适应性－三进单出设计 •高场地适应性－体积小 •供电质量高－双变换式 •对电网无污染－IGBT 整流器 •高可用性－全数字控制 •高抗扰性－超宽电压输入范围／可缺相工作 •界面友好－大屏幕中文液晶显示 •电池寿命长－智能电池管理 •强防雷能力－内置标配输入防雷器 •适应超长延时使用－可扩展的充电能力 •维护方便－可更换的内置电池 •智能化－可远程监控•Dimension: 280mmW×875mmD×770mmH艾默生网络能源UPS产品技术优势１．业界领先的DSP全数字控制，确保电力变换过程的稳定和高 效，实现整机提供的嘎可靠性•快于传统单片机10-20倍，事件处理及时、准确 •集成度提高，简化了电路 •抗干扰能力增强 •直接产生脉宽调制波，特别适用于高频控制领域 •避免了模拟控制器固有的硬件参数漂移等 缺陷，保证了产品的一致性第三代：DSP数字信号处理器 第二代：CPU(单片机) 第一代：分立元件＋集成电路艾默生网络能源UPS产品技术优势２．专业的输入整体防雷解决方案，大幅度增强UPS系 统的电网适应性，确保系统的长期运行可靠• 全系列产品的防雷功能都经过实测检验I(%)100 90peak• 防雷装置严格按照IEC标准设计 内置标配D级防雷装置 1.2/50μs+ 8/20μs 6KV/3KA 可选C级防雷箱 8/20μs 20KAN A B C50耦合小电感至监控报警10整 流 单 元IT1 T2tC级RgD级气体放电管Rg即即即即即即即，也也也也也也艾默生网络能源UPS产品技术优势３．绿色电源技术； －－输入采用PFC技术的IGBT整流器，带来UPS输入特性的飞跃，避免了 UPS对电网的负载，并有效降低客户的系统成本．•理想的输入功率因数（无需任何配件）输入功率因数≥0.99；•有效电网污染，减少电缆发热，延长开关寿 命，降低油机配比输入U/I波形－－整机电磁兼容性达到欧洲EN62040-Class B的标准．•可用于医疗，精密仪表，高级办公环境等SNMP 卡可通过不同品牌的UPS！负载将失去不间断系统结构图一机架系统结构图到另的保护．系统结构图。

工业定制UPS，重在超强负载——艾默生网络能源首推大功
率工业UPS
佚名
【期刊名称】《电源技术应用》
【年(卷),期】2005(008)006
【摘要】随着我国工业的发展壮大，工业信息化的步伐也迅速加快。

但由于工业环境的复杂多样和应用需求的多元化，工业系统内部交流不间断供电系统和环境调节系统高可用性成为了工业信息化的关键。

目前，针对这一状况，国际网络能源领导厂商艾默生网络能源经过周密研制，隆重推出一款抗过载能力超强的工业用大功率UPSiTrust Industry系列。

据了解，该系列产品独有的输入隔离变压器，能保证整个UPS系统与市电电网的完全电隔离；
【总页数】1页(Pi007)
【正文语种】中文
【中图分类】TP303.3
【相关文献】
1.工业定制UPS，重在超强负载-艾默生网络能源首推大功率工业UPS [J],
2.工业定制UPS,重在超强负载--艾默生网络能源首推大功率工业UPS [J],
3.工业定制UPS 重在超强负载——艾默生网络能源首推大功率工业UPS [J],
4.工业网络能源重在解压网络超负荷运转——艾默生网络能源解析工业网络能源应用趋势 [J],
5.工业定制UPS 重在超强负载——艾默生网络能源首推大功率工业UPS [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

UPS各品牌介绍一、艾默生UPS艾默生公司(纽约证券交易所股票代码：EMR)创建于1890年，总部设于美国密苏里州圣路易斯市，是全球最悠久的跨国公司之一。

经营领域涉及网络能源、过程管理、工业自动化、环境优化技术、家电和工具五大领域，为客户提供创新性的解决方案。

公司业务遍布全球150多个国家，在世界各地拥有60多个子公司及14万多名员工，2009财年的销售额达209亿美元，位列《财富》美国500强第94位。

艾默生网络能源有限公司是美国艾默生公司下属子公司，在中国设有30个办事处及29个用户服务中心。

艾默生网络能源有限公司致力于将科技与应用工程技术完美结合，致力于为客户提供最有竞争力的3G解决方案、动态数据中心解决方案、IT网络能源解决方案以及新能源、新技术解决方案，致力于为客户创建竞争优势。

艾默生网络能源产品涉及通信电源、UPS 不间断电源、机房专用精密空调、电力操作电源、太阳能和风能、户外一体化通信机系统、服务器机柜系统、ATS自动切换系统、STS静态切换开关、低压配电柜、SPM服务器电源管理系统、动力及环境监控系统、动力网保护产品等领域。

艾默生网络能源有限公司是全球通信/IT行业网络能源产品、动力一体化整体解决方案及一体化服务的主流供应商。

二、台达UPS 台湾品牌，在国内有多处生产厂家，最大的产地在吴江三、美国力迅UPS力迅电子有限公司成立于二0 0一年，是专注于电源、电子电力及新能源电力转换领域的高新技术企业。

主营业务是为全球用户提供高端的电源、电子电力产品和全套电源及电力转换系统集成解决方案，产品涵盖全系列不间断电源（UPS）,各种逆变电源、专用电源、长寿命蓄电池、免维护阀控式铅酸蓄电池，以及各种新能源电力转换配套装备等。

力迅建有较大规模的现代化花园式工厂，拥有十数条流水生产线和完备的检测设备，以及经验丰富的研发、生产、管理团队，年产能力达到100万台套以上。

力迅企业至今已经通过ISO9001国际质量体系认证，ISO14001国际环境体系认证，OHSAS18001职业健康安全管理体系认证，多个系列产品荣获中国泰尔认证，欧洲CE认证，ROHS认证，美国UL认证，FCC认证，也取得了国内多个行业入围进网许可。

y2iTrust Industry系列三进单出工业型UPS 汇报提纲幻灯片 1 y2yanglei, 2005-8-4iTrust Industry三进单出工业UPS介绍汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 1、2、3、6、10 KVA 1、2、3 单机容量，KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA30、40、60、80、105、130KVA1单进单出UPS1020三进单出UPS60 80三进三出UPS200800汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况y4iTrust Industry系列UPS的主要应用领域1、电力行业新建或扩建的发电厂的发电机组、DCS改造、脱硫改造 等项目，电网公司信息中心及变电站新建、改造项目。

2、石化行业新建或改造的炼油、乙烯、丙稀、树脂、橡胶、化纤、 化肥、纯碱、烧碱、涂料、染料、农药、轮胎和精细化工等 企业的空气分离、化工、动力站、水处理等项目。
