华为光伏逆变器的分类_华为光伏逆变器的技术和强项

华为光伏逆变器智能方案具有的优势
——深圳恒通源
1、初始投资分析：成本持平、更高收益
华为智能方案与集中式方案同等投资持平甚至更低，但收益高出集中式每年0.07元/W 。

2、系统效率分析：效率更高、发电量更高
华为智能方案1 MW的MPPT路数是集中式的40倍，比集中式发电量提升3%以上。

3、可靠性分析：更加安全可靠
可靠性对比-1MW光伏单元，集中式和组串式方案所用设备数量相当，但集中式方案故障率为3%~5%；华为智能方案无需熔丝，无风扇，维护简单；华为智能方案适用PLC电力载波通讯技术，节省通讯线缆，提高可靠性。

4、运维投资分析：智能运维、节省支出
智能光伏比集中式高效运维，提高运维效率，节省维护成本；熔丝运维成本，智能光伏比集散式方案减节省支出270~1300万/100MW；智能光伏比集中式节省支出风扇维护成本约200万/100MW。

华为光伏逆变器可靠性分析_解密华为光伏逆变器如何炼成华为光伏逆变器可靠性分析_解密华为光伏逆变器如何炼成太阳能发电系统通常直接暴露在室外环境工作，经常遇到高温、高寒、高湿、大风沙，淋雨，盐雾等恶劣气象条件。

华为可靠性实验室业界首创开发出了温度、湿度、腐蚀性粉尘三综合应力试验设备，使得逆变器产品在恶劣场景应用具有卓越的适应能力。

针对户外应用，采用高温、淋雨、带电温循、外场暴露等加速方法，验证了逆变器的长期可靠性，保证设备长期稳定运行。

一、温变影响机理温度不同，材料结构的分子运动的速度不同，在不同材料之间就出现膨胀系数、热传递性能的匹配差异，容易导致部件的卡紧件松弛。

IGBT模块和散热器之间的热不匹配、不同材料的收缩或膨胀率不同，可诱发部件的变形或破裂、表面涂层开裂、气密性变差或泄漏、绝缘保护失效等。

通常温度变化慢，影响不明显。

急剧的温度变化可能会暂时或永久的影响设备的正常工作。

同时温度的快速变化，容易在单板，机壳等位置形成凝露，结水或结冰等现象，这对逆变器的运行带来较大的风险。

二、温变影响案例影响逆变器温度的主要是地域温差、昼夜温差、季节温差、天气变化如太阳、风、雨等形成的温差。

同时自然散热在热源和器件、外壳之间也形成温差，导致逆变器个部件之间形成温差。

在北方地区冬季温度较低，很多地方低于-20℃，夏季温度超过40℃，昼夜温差20℃、季节温差60℃，同时逆变器外壳的温升在20~30℃，内部IGBT 的温升在40~50℃。

这样容易在内部腔体内形成温度差和各个部位的温度差，并且温度变化频繁，这些对产品材料的选择提出了严峻的挑战。

此外早晚开机功率输出，突变的阵雨及恶劣的天气变化，温变速率大，容易在一些部件上形成凝露，这也将影响逆变器的安全运行。

三、应对解决方案产品设计上要考虑温差的影响，同时考虑凝露风险，如单板集中、涂覆保护、内部风扇散热等多项措施。

在验证方面一般采用高温淋雨试验和PTC带电温循试验来验证整机性能，作为查找薄弱点的主要方法。

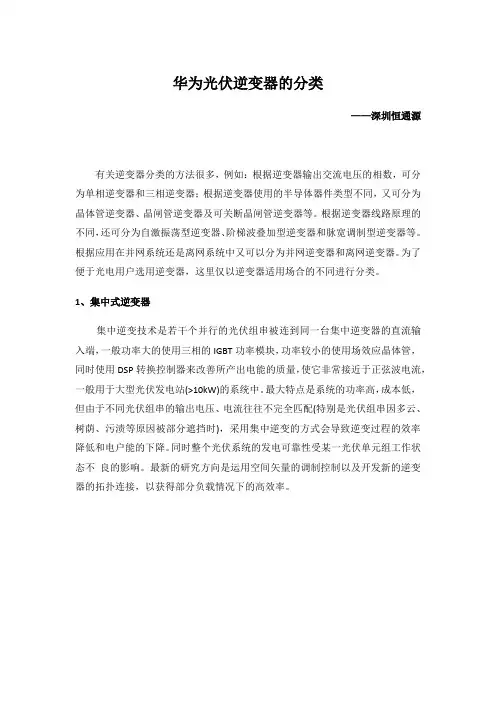

华为光伏逆变器的分类——深圳恒通源有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。

1、集中式逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。

最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。

2、组串式逆变器组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。

许多大型光伏电厂使用组串逆变器。

优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。

技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。

同时，在组串间引人"主-从"的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。

华为光伏逆变器的主要技术指标——深圳恒通源1、输出电压的稳定度在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。

但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。

对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。

2、输出电压的波形失真度对正弦波逆变器，应规定允许的最大波形失真度(或谐波含量)。

通常以输出电压的总波形失真度表示，其值应不超过5％(单相输出允许l0％)。

由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗，如果逆变器波形失真度过大，会导致负载部件严重发热，不利于电气设备的安全，并且严重影响系统的运行效率。

3、额定输出频率对于包含电机之类的负载，如洗衣机、电冰箱等，由于其电机最佳频率工作点为50Hz，频率过高或者过低都会造成设备发热，降低系统运行效率和使用寿命，所以逆变器的输出频率应是一个相对稳定的值，通常为工频50Hz，正常工作条件下其偏差应在±l％以内。

4、负载功率因数表征逆变器带感性负载或容性负载的能力。

正弦波逆变器的负载功率因数为0．7～0．9，额定值为0．9。

在负载功率一定的情况下，如果逆变器的功率因数较低，则所需逆变器的容量就要增大，一方面造成成本增加，同时光伏系统交流回路的视在功率增大，回路电流增大，损耗必然增加，系统效率也会降低。

5、逆变器效率逆变器的效率是指在规定的工作条件下，其输出功率与输入功率之比，以百分数表示，一般情况下，光伏逆变器的标称效率是指纯阻负载，80％负载情况下的效率。

由于光伏系统总体成本较高，在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。

光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。

并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的外形美观的缘故。

目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变(微型逆变器)。

集中逆变器集中逆变器设备功率在50KW到630KW之间，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。

体积较大，室内立式安装。

一般用与大型光伏发电站(>10kW)的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。

其最大特点是系统的功率高，成本低。

但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。

组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。

其是基于模块化概念基础上的，每个光伏组串(1kW-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。

很多大型光伏电厂都使用的是组串逆变器。

其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。

新能源知识：光伏逆变器的分类
光伏逆变器是应用在太阳能光伏发电领域的专用逆变器。

它将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。

是光伏系统中不可缺少的核心部件。

逆变装置的核心是逆变开关电路，简称为逆变电路。

该电路通过电力电子开关的导通与关断，来完成逆变的功能。

有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器;根据逆变器使用的半导体器件类型不同，又可分为电晶体逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

下面以逆变器适用场合的不同进行分类：集中型逆变器：集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGB T功率模组，功率较小的使用场效应电晶体，同时使用DSP转换控制器来改善所产出电能的品质，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。

组串逆变器：组串逆变器是基于模组化概念基础上的，每个光伏组串(1-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。

许多大型光伏电厂使用组串逆变器。

微型逆变器：在微型逆变器的光伏系统中，每一块电池板分别接入一台微型逆变器，当电池板中有一块不能良好工作时，则只有这一块都会受到影响，而其他光伏电池板都将在最佳工作状态运行，使得系统总体效率更高、发电量更大。

华为光伏逆变器说明书1. 引言光伏逆变器作为光伏发电系统的核心设备，将太阳能电池板产生的直流电转换为交流电，供给家庭、工业和商业用电。

华为光伏逆变器以其高效稳定的性能和先进的技术而闻名于世。

本说明书旨在提供对华为光伏逆变器产品的全面介绍和详细操作步骤，以帮助用户更好地理解和使用该产品。

2. 产品概述华为光伏逆变器是一种高效、可靠的设备，用于将直流电转换成交流电。

它采用了先进的功率转换技术，具有高效率、低能耗和长寿命等特点。

华为光伏逆变器广泛应用于家庭、工业和商业领域。

2.1 主要特点•高效率：采用先进的功率转换技术，最大程度地提高能量转换效率。

•可靠性：经过严格测试和验证，确保设备在各种环境条件下运行稳定可靠。

•高度集成化：紧凑型设计，占用空间小，便于安装和维护。

•智能监控：配备智能监控系统，实时监测设备运行状态，并提供远程控制和故障诊断功能。

2.2 产品型号华为光伏逆变器提供多个型号以满足不同需求，包括家用、商用和工业级别的产品。

具体型号如下： - 家用型号：HUAWEI SUN2000-3KTL、HUAWEI SUN2000-4KTL、HUAWEI SUN2000-5KTL - 商用型号：HUAWEI SUN2000-12KTL、HUAWEI SUN2000-17KTL、HUAWEI SUN2000-20KTL - 工业型号：HUAWEI SUN2000-33KTL、HUAWEISUN2000-36KTL3. 安装与操作本章节将详细介绍华为光伏逆变器的安装和操作步骤，确保用户能正确使用该产品。

3.1 安装要求在安装华为光伏逆变器之前，请确保满足以下要求： 1. 安全接地：确保设备正确接地以防止电击。

2. 环境条件：选择合适的安装环境，避免高温、高湿度和腐蚀性气体等影响设备性能的因素。

3. 电源要求：提供稳定的电源，满足逆变器的额定输入电压和频率要求。

3.2 安装步骤1.将逆变器安装在合适位置，确保通风良好且便于维护。

华为组串式逆变器智能●最多8路高精度智能组串检测，减少故障定位时间80%；●多机并联智能电网自适应，电能优质，更好地满足电网接入要求；●华为专用无线通信技术，无需专用通讯线缆。

高效●最高效率99%，中国效率98.49%；●无N线，可节省20%交流线缆投资；●最多4路MPPT，适应复杂的屋顶环境，发电量提升5%以上。

安全●安全的规避PID效应，主动防止触电并隔离；●无熔丝设计，避免直流侧故障引起的火灾隐患；●零电压穿越，满足电网接入要求。

可靠●25年设计使用寿命；●自然散热，IP65防护等级；●内置交直流防雷模块，全方位雷击保护。

1、做工精细 华为SUN2000组串式光伏逆变器采用最优质的材料和最先进的工艺制造，通讯只需连接普通网线（RS485线）即可实现；操作简单，容易上手，三相接线简单，接上铜鼻子即可。

2、顶级配置华为逆变器最多4路MPPT ，比很多其他品牌逆变器多1~2路，更好地解决了电池板的朝向及遮挡问题，提升发电量5%以上；最多配有2个直流开关，在检测或维修时保证绝对安全；最高效率99%，显著提升发电量。

3、屏显简洁 =[表示直流，]~表示交流，第三个图标表示485通讯，第四个图标表示工作状态；第一、二个指示灯绿时，表示逆变器工作正常，可以并网发电；第三个指示灯绿时，表示通讯正常。

4、自然散热采用全密闭自然散热设计，利用热隔离、热屏蔽技术，将发热器件和热敏感器件分腔合理布局，确保整机无局部热点，提升散热可靠性，解决了因风扇失效散热能力降低导致的功率降低，发电量减少的问题。

5、安装方便 华为逆变器体积小、重量轻，每台逆变器尺寸约550*700*250mm ，重量<60kg ，两个人10分钟就可完成安装；且支持整机更换，故障设备返厂维修，现场无需专家；单台逆变器故障对光伏系统发电影响小。

6、蓝牙监控华为独有的蓝牙模块可通过逆变器下端的USB 接口与移动设备连接，实现近端的发电数据采集与分析，以及逆变器操作系统的更新升级。

华为太阳能光伏逆变器说明书华为光伏逆变器的主要技术指标深圳恒通源，输出电压的稳定度在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成 220V 或 380V 的交流电但。

MPPT多峰扫描逆变器应用于光伏组串有明显遮挡的场景时，“使能”该功能，则逆变器会每隔一段时间进行一次全局MPPT扫描，找到功率最大值。

MPPT扫描间隔时间(min)设置MPPT扫描的间隔时间。

RCD增强RCD指的是逆变器对大地的残余电流，为保证设备及人体安全，RCD需要被限制在标准规定的值。

若逆变器外部安装带有残余电流检测功能的交流开关，则需要“使能”该功能，减少逆变器在工作中产生的残余电流，防止交流开关误动作。

夜间无功在某些特定的应用场景中，电网公司会要求逆变器能够在夜间进行无功功率补偿，保证本地电网的功率因数能够达到要求。

夜间PID保护逆变器夜间输出无功功率，此参数设置为“使能”，逆变器识别到PID模块电压补偿异常时，逆变器会自动关机。

强适应模式在电网短路容量/电站装机容量的值小于3的情况下，电网阻抗过大将影响电网质量，可能导致逆变器不能正常工作，这种情况下，若需要逆变器正常运行，此参数设置为“使能”。

电能质量优化模式设置为“使能”时，将对逆变器的输出电流谐波进行优化。

电池板类型用于适配不同类型的光伏电池板，主要用于设置聚光电池板的关机时间。

因为聚光电池板受到遮挡时功率可能急剧变化到0，导致逆变器关机，功率恢复后重新启动的时间过长，影响发电量。

晶硅和薄膜电池板不需要进行设置。

PID补偿方向外置PID模块对光伏系统进行PID电压补偿时，需要将“PID补偿方向”与PID模块的实际补偿方向设置一致，逆变器方可进行夜间无功功率输出。

PID运行模式设置逆变器内置PID的运行模式。

PID夜间脱网修复设置是否允许PID夜间脱网修复。

PID日间脱网修复设置是否允许PID日间脱网修复。

组串连接方式设置光伏组串的连接方式。
