机房综合布线实施方案一、前言。

随着信息技术的不断发展，机房作为信息系统的核心设施，其布线工作显得尤为重要。

良好的机房综合布线方案不仅可以提高网络传输效率，还能有效保障信息系统的稳定运行。

因此，本文将就机房综合布线的实施方案进行详细介绍，以期为相关工作提供参考。

二、布线前的准备工作。

在进行机房综合布线前，首先需要进行充分的准备工作。

这包括对机房进行全面的勘测和评估，了解机房的结构、面积、布局等情况，同时还需要了解机房所需布线的具体需求，包括网络数据、电力、监控等方面的需求。

同时，还需要对布线所需材料和设备进行充分的准备，确保在实施过程中不会出现物料短缺的情况。

三、布线方案的制定。

在准备工作完成后，接下来需要制定机房综合布线的具体方案。

首先需要根据机房的实际情况，确定布线的走向和布线的类型，包括水平布线和垂直布线。

同时，还需要根据布线的需求确定布线的标准和规范，确保布线的质量和稳定性。

在制定布线方案时，还需要考虑未来的扩展需求，确保布线方案具有一定的灵活性和可扩展性。

四、布线实施的具体步骤。

在制定好布线方案后，接下来就是布线实施的具体步骤。

首先需要对机房进行清理和整理，确保布线施工的顺利进行。

然后按照布线方案进行布线，包括铺设线缆、安装接头、标识线缆等工作。

在布线实施的过程中，需要严格按照布线方案进行操作，确保布线的准确性和稳定性。

同时，还需要对布线进行全面的测试和验收，确保布线的质量和性能符合要求。

五、布线后的维护和管理。

布线实施完成后，还需要进行布线后的维护和管理工作。

这包括对布线进行定期的检查和维护，确保布线的稳定性和安全性。

同时，还需要建立完善的布线管理制度，包括对布线进行记录和标识，确保布线的清晰可见。

在维护和管理工作中，还需要及时处理布线中出现的问题，确保机房的正常运行。

六、总结。

机房综合布线实施方案的制定和实施是一项复杂的工作，需要充分的准备和周密的计划。

只有通过科学合理的方案和严格规范的实施，才能保障机房布线的质量和稳定性。

机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。

2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。

电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。

电源的线径应根据电源插座的容量并留有一定的容量来选购。

B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。

在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

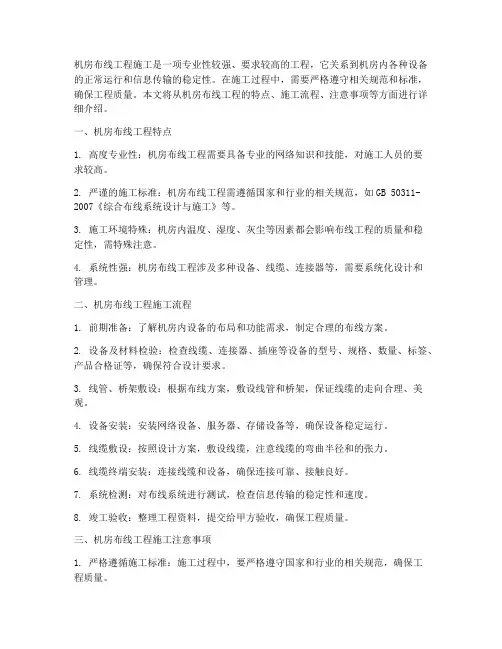

机房布线工程施工是一项专业性较强、要求较高的工程，它关系到机房内各种设备的正常运行和信息传输的稳定性。

在施工过程中，需要严格遵守相关规范和标准，确保工程质量。

本文将从机房布线工程的特点、施工流程、注意事项等方面进行详细介绍。

一、机房布线工程特点1. 高度专业性：机房布线工程需要具备专业的网络知识和技能，对施工人员的要求较高。

2. 严谨的施工标准：机房布线工程需遵循国家和行业的相关规范，如GB 50311-2007《综合布线系统设计与施工》等。

3. 施工环境特殊：机房内温度、湿度、灰尘等因素都会影响布线工程的质量和稳定性，需特殊注意。

4. 系统性强：机房布线工程涉及多种设备、线缆、连接器等，需要系统化设计和管理。

二、机房布线工程施工流程1. 前期准备：了解机房内设备的布局和功能需求，制定合理的布线方案。

2. 设备及材料检验：检查线缆、连接器、插座等设备的型号、规格、数量、标签、产品合格证等，确保符合设计要求。

3. 线管、桥架敷设：根据布线方案，敷设线管和桥架，保证线缆的走向合理、美观。

4. 设备安装：安装网络设备、服务器、存储设备等，确保设备稳定运行。

5. 线缆敷设：按照设计方案，敷设线缆，注意线缆的弯曲半径和的张力。

6. 线缆终端安装：连接线缆和设备，确保连接可靠、接触良好。

7. 系统检测：对布线系统进行测试，检查信息传输的稳定性和速度。

8. 竣工验收：整理工程资料，提交给甲方验收，确保工程质量。

三、机房布线工程施工注意事项1. 严格遵循施工标准：施工过程中，要严格遵守国家和行业的相关规范，确保工程质量。

2. 注意施工安全：机房内施工，要注意人身安全和设备安全，防止触电、短路等事故。

3. 保持施工环境整洁：施工过程中，要注意保持机房内的卫生，防止灰尘、脏物影响工程质量。

4. 预留足够的布线空间：在敷设线管、桥架时，要预留足够的空间，以便后期维护和升级。

5. 合理规划线缆走向：合理规划线缆走向，避免线缆交叉、杂乱，保证机房内美观。

机房布线方案简介机房布线是指将不同设备之间的网络连接通过合理的布线方式进行连接，以确保机房内各个设备之间的通信稳定和高效。

本文将从机房布线的设计原则、布线类型、布线路径选择以及常见问题解决等方面进行介绍，为机房布线提供一个可行的方案。

设计原则在进行机房布线时，应考虑以下几个原则：1.合理规划布线路径：合理规划布线路径可以最大限度地减少布线长度，减少信号衰减，降低网络延迟。

2.区分不同类型的布线：根据不同设备之间的通信需求和信号传输速度要求，区分不同类型的布线，如数据布线、语音布线、电力布线等。

3.具备可扩展性：在设计布线方案时，应考虑到未来的扩展需求，留有一定的冗余能力，方便日后的布线扩展工作。

布线类型根据现代机房布线的需求，通常会使用以下几种常见的布线类型：1.铜缆布线：铜缆布线是最常见的机房布线方式之一，根据不同需求分为类别5、类别5e、类别6、类别6A等不同规格。

2.光纤布线：光纤布线是一种用光传输信号的技术，具有较高的传输速度和较低的信号衰减，适用于长距离高速传输。

3.无线布线：无线布线是一种无线网络连接的方式，通过无线路由器和无线网卡实现设备之间的互联。

布线路径选择在选择机房布线路径时，应考虑以下几个因素：1.信号传输距离：布线路径的长度直接影响信号的传输质量，尽量选择较短的布线路径，减少信号衰减。

2.电磁干扰：尽量远离电源线、高功率电器等可能引起电磁干扰的设备，以确保信号传输的稳定性。

3.布线冗余：在选择布线路径时，考虑到未来可能的布线扩展，预留一定的布线冗余，方便日后的扩展工作。

常见问题解决在机房布线过程中，可能会遇到一些常见问题，下面将对一些常见问题进行解答。

1. 布线路径太长导致信号质量下降怎么办？如果布线路径太长导致信号质量下降，可以考虑使用信号放大器来增强信号强度，或者重新规划布线路径，缩短布线长度。

2. 布线路径与电源线重叠，如何避免电磁干扰？如果布线路径与电源线重叠，可以通过增加屏蔽层或者改变布线路径的方式来避免电磁干扰，确保信号传输的稳定性。

机房布线规范机房布线时不得随意，网线应在现场进行实际布线，新建或整改机房时，网线、光纤跳接线不准许使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线，并且设备电源线与网线、光纤跳接线不准许相互缠绕，应与网线、光纤跳接线分开单独进行捆扎。

网线若与强电线路平行，网线与强电线路应保持适当距离，在整理、绑扎网线、光纤跳接线时，固定扎绳严禁绑扎过紧。

一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座，不得连接任何网络设备电源线。

2、当机房存在多台设备机柜时，设备电源线不得跨机柜进行连接及布线。

3、设备电源线应布线于设备安装位置所对应的机柜背面，按照设备实际排列顺序，根据实际情况将设备电源线有序捆扎于机柜背面两侧，如机柜背面具备理线槽，应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中，并进行相应捆扎。

二、网线布线规范1、在单台机柜内布线时，网线布线规范（参考机柜内设备布局图）a、交换机一连接到机框一或交换机二连接到机框三时，网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应，及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口，以此类推。

布设网线时，网线应从交换机一RJ-45端口出线并向下延伸，从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中（注：针对交换机进行网线布设时，应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中，将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口（注：针对机框进行网线布设时，应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中，将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中，以此类推），交换机二连接到机框三，布线规则同理。

b、交换机一或二连接到机框二时，网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应，及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口，以此类推。

机房布线总结1. 引言机房布线是一个重要的步骤，它对于保证机房内设备的正常运转和信息传输起着至关重要的作用。

一个合理的机房布线能够提高机房的效率和可靠性，降低潜在的风险和故障发生率。

本文将对机房布线进行总结，并分享一些实用的经验和技巧。

2. 选择合适的布线方法机房布线方法有多种，如串行布线、星型布线、树型布线等。

在选择布线方法时，我们应该根据实际情况和需求进行综合考虑。

以下是几种常用的布线方法：2.1 串行布线串行布线是最简单、最常见的一种方法。

它适用于布线距离较短、设备数量较少的情况。

串行布线的优点是简单易懂，成本相对较低。

然而，它的缺点是一旦其中一个设备出现问题，整个布线会受到影响。

2.2 星型布线星型布线是将所有设备的布线都连接到一个中心点的方法。

这种布线方法适用于布线距离较长、设备数量较多的情况。

星型布线的优点是灵活性高，易于管理和维护。

然而，它的缺点是需要较多的布线资源和设备。

2.3 树型布线树型布线是将设备布线分为多个分支，并通过集线器或交换机将这些分支连接在一起的方法。

这种布线方法适用于布线距离较长、设备数量较多的情况。

树型布线的优点是可扩展性强，易于管理和维护。

然而，它的缺点是中心节点故障会导致整个布线的故障。

3. 布线的规划和布局在进行机房布线之前，我们需要进行详细的规划和布局。

以下是几个需要考虑的因素：3.1 设备位置在机房布线时，我们需要考虑每个设备的合理位置。

设备之间的距离应适中，便于管理和维护。

同时，我们还需要根据设备的特性和需求，考虑设备之间的隔离和防火要求。

3.2 布线路径布线路径应该避免干扰和冲突，同时考虑未来的扩展和变动。

布线路径应尽量短，减少信号损耗和延迟。

我们还可以采用标识和标签的方式，标记每个布线路径，方便后续管理和维护。

3.3 安全考虑布线时需要考虑安全因素，例如适当的绝缘处理、防雷措施等。

机房内的电源、风扇和空调等设备也需要合理布置，确保机房内的温度和湿度在稳定的范围内。

机房布线方案随着科技的不断进步，计算机的应用也越来越广泛，机房布线方案这个词汇也成为了广大IT从业人员经常要面对的问题，为了更好地满足机房需求，我们需要合理进行机房布线，为机房提供更好的服务。

一、机房布线的基础知识1.机房布线的概念：机房布线是指将机房的各种线路，比如网络电缆、电话线缆、电源线等，有条理地排布在机房的一系列设施之间。

2.机房布线的意义：机房布线是机房管理的重要方面，它决定了机房设施的布局和数据设备的运作，对于机房的稳定性、可靠性、高效性都起到关键性作用。

二、机房布线方案的选择针对不同的使用环境和设计要求，不同的机房布线方案会有完全不同的选择。

一般来说，比较常见的机房布线方案有下面几种：1.散布式布线：这种方案适用于小型机房或者机房分散，将各种线路直接布线到设备附近，直接插到设备上。

这种方案安装和使用都比较方便，缺点是管理难度较大，不便于后期维护。

2. xBY（布线系统）布线：这种方案适用于中型机房或者需要整合设备的机房，通过布线柜、布线箱、插座和线缆构成，具有规范化、可重复、搬迁方便等优点。

3.交叉布线：这种方案主要适用于计算机联网的机房，将不同的设备和线路进行交叉连接，以实现网络的互联。

4.架空布线：这种方案主要适用于需要在机房天花板上进行布线的场景，通过架起一个桥梁，将各种线缆悬挂在上面，可以有效地减少设备布局时的空间限制，适用性范围较广。

三、机房布线的注意事项1.线缆选择：线缆的选择要考虑到机房的环境情况、设备的连接方式以及网络类型等因素，不同的线材会对机房的稳定性和数据传输速度产生影响。

2.布线盘管：布线盘管是机房布线不可缺少的一个元素，它能有效地固定和整理线缆，将机房线路分明、干净整洁。

3.路径规划：要对机房的布局进行慎重规划，不仅要考虑设备与设备之间的距离，还要充分考虑安全、通风以及可维护性等因素。

4.标记标注：机房布线完成后，需要对设备、线缆以及连接方式等进行标记标注，便于后期维护、调整以及检查。

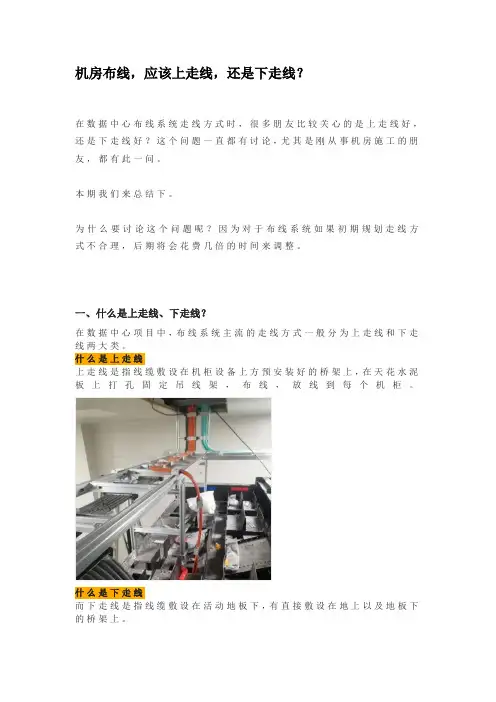

机房布线，应该上走线，还是下走线？在数据中心布线系统走线方式时，很多朋友比较关心的是上走线好，还是下走线好？这个问题一直都有讨论，尤其是刚从事机房施工的朋友，都有此一问。

本期我们来总结下。

为什么要讨论这个问题呢？因为对于布线系统如果初期规划走线方式不合理，后期将会花费几倍的时间来调整。

一、什么是上走线、下走线？在数据中心项目中，布线系统主流的走线方式一般分为上走线和下走线两大类。

什么是上走线上走线是指线缆敷设在机柜设备上方预安装好的桥架上，在天花水泥板上打孔固定吊线架，布线，放线到每个机柜。

什么是下走线而下走线是指线缆敷设在活动地板下，有直接敷设在地上以及地板下的桥架上。

二、上走线、下走线那个好？上走线在近些年的流行，与机房规模不断升级、下送风制冷方式的流行、用户对维护管理的重视等密不可分，上走线便与后期维护与扩展。

相对而言，下走线机房时间长了后，不防鼠、灰尘大、不易维护、不利于消防等致命缺陷。

另外，目前国内数据中心项目建筑层高有限，“下走线”占用的净高会高于“上走线”，在机房平面布局和未来变化中也缺乏灵活性。

另外机房和布线工程技术规范文件中，对“布线工程实施要求”有明确说明：机房内强、弱电走线应明显分开，以避免电磁干扰，最好的方式是强电采用地板下走线，弱电采用上走线，强电采用线槽，弱电采用吊装金属梯架。

当然，这也并不是说下走线一无是处，下走线也有应用，相对而言，下走线在敷设简便性、成本等方面，有一定的优势，下走线方式不影响机房的美观度，相对而言降低了对于施工线缆管理的要求，且施工更快。

而上走线在线缆密度和容量较大时，会对走线架造成很大压力，对于网格式桥架上走线方式来，对于布线系统的施工绑扎，线缆管理要求非常高，施工质量好坏将直接影响整体数据中心的外观。

所以，一般做好了防静电板，也可以采用下走线，采用哪种走线还要考虑到客户对数据中心的要求比如成本、维护、机房升级、工期等。

最后有一张表进行了对比：。

机房布线规范说明
为了保证通信线路的安全运行,方便日常维护,防止因线路布放
凌乱造成的意外通信事故;现将布线规范简述如下：
一．布线通道选择
1．弱电、强电以及光纤通道要分开;
2．机房主走线通道的选择：通常选择沿机房墙面的四边;
3．机房分走线通道的选择：通常选择设备横列架间的间隔处;
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置; 二．布放电缆的工艺要求
1．电缆外皮完整、不扭曲、不破损、不折皱;
2．电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大
于电缆直径的10倍;
3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆
把,并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆
绑成圆把或方登状,同样尽可能将上面的电缆绑成一直线;
4．电缆在进设备和上架制作电缆头时均要留有适当的弧度;
5．软光纤应采用塑料线槽或波纹护套管保护;
<注意>避免电缆中间接头,以及电缆线因下线误差过长或过短; 三．制作电缆头的工艺要求;
1．刮线时留长要准确,用力要得当,不要刮伤芯线;
2．电缆下线时要保持长度的均匀一致;
3．芯线焊接时要求焊点均匀、光滑;
<注意>避免下线时电缆长度不一、避免虚焊;。

一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式,安装镀锌走线槽,强电主线槽300200,强电支线槽200100,弱电主线槽 300150,弱电支线槽 200100 ;强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆,布放ODF 到设备机柜的光缆;一边布放列头柜到设备柜的电源线,一边布放网线等信号线缆,上层布放设备柜到ODF柜的光缆;电源线和信号线交叉时, 会对信号线产生干扰;1、桥架及线槽的安装位置应符合施工图要求,左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好,安装牢固;1. 2、综合布线系统整体技术要求A、线缆类a六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性;芯线对数：4 对电缆外皮：低烟无卤外皮;符合 IEC61034,IEC60754 标准;标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准,并符合国际第三方测试实验室;如 ETL/3P带宽：≥250MHz特性阻抗：1 - 100 MHz---100 ± 15 100 - 250 MHz---100 ± 20b多模光缆规格：室内光缆：低烟无卤外护套束状软光缆标准：50\125μm,满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大\850\1300nm光缆 10G 传输应用要求支持距离达 150 米;B 配线架类a数据配线架规格：24口RJ45 模块化非屏蔽配线架;安装：19”机柜式安装卡接线规范围：22－26AWG最少卡接次数：750 次打线方式：T568A 或 T568B配线架可以安装色标以及安全产品b铜缆配线架 RJ45 信息模块规格：非屏蔽 RJ45 模块插座;标准：TIA/EIA 568B接线方式：T568B/568A保证模块中在所有可能的接触面镀金;采用 DCM 技术直接连接,不采用印刷电路板模式;直流电阻：Ω绝缘阻抗：不低于 500MΩ插拔寿命：≥750 次安装方式：模块可以同时使用在面板和配线架上、简单、快速用途：工作区、水平子系统语音、数据信息点,面板模块与配线架模块必须通用; c光纤配线架规格：1U 光纤配线架;1U 最多可支持 12 芯 ST/SC 或者 12 芯 LC;多模单个 SFP 光纤接头衰耗小于C 跳线类a 数据跳线规格：非屏蔽 4 对模块化 RJ45 至 RJ45 跳线标准：TIA/ 和 ISO11801 2nd导体直径 24AWG,内部多芯软线结构需有多种长度可供选择;跳线全部为原厂机制生产;跳线上能安装色标以及安全产品;b光纤跳线规格：接头类型有 ST 接头,FC 接头,双工 SC接头,双工 LC 接头50\125μm 多模双工万兆光纤跳线9\125μm 单模双工光纤跳线c光纤尾纤规格：尾纤为半紧套管设计50\125um 多模万兆光纤尾纤9\125um 单模光纤尾纤设备制造商生产的六类系统必须获得中华人民共和国信息产业部关于最新六类布线系统标准的合格认证,并提供相关认证文件;厂商提供的布线产品包括线缆,跳线,面板,配线架,光缆, 光纤接插件,工具及耗材必须有出厂检验合格证和产品质量检验合格证;必须提供其所推荐布线产品厂商关于该厂商六类布线全程信道和永久链路的安装、测试方式;综合布线示意图：1、电源线地线要和信号线分开布放；2、电缆槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线每间隔 5~10m 绑扎;垂直线槽布放缆线应在缆线的上端和每间隔固定在缆线支架上；3、缆线的弯曲半径应符合下列要求：a 非屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的4倍；b 屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的 6~10 倍；c 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4、光缆的弯曲半径应至少为光缆外径的15倍；5、缆线端接的一般要求如下：a 缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤；b 缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确;标签应选用不易损坏的材料；c 缆线终接后,应有余量；d 缆线终接应符合设计和施工操作规程；e 缆线中间不允许有接头；f 缆线终接处必须牢固、接触良好 ;所有墙上型信息插座均距地 300mm；所有地面信息插座距强电插座中心距离不小于300mm;为便于设备使用,每个信息插座附近应配备220V电源插座一组;1. 3、标识标签设备名称中文部分,在设备只有一台的情况下,只要直接描述设备名称,在设备超过一台的情况下,在设备名称之后加上数字, 来表示设备的实际数量;中间转接部分：在线缆没有中间转接的情况下,此行不存在,在线缆有中间转接的情况下,按照表中描述进行；走线路由：对机房的所有走线槽进行编号,按照线缆走向顺序写出走线槽编号；机柜内部线缆直接写机柜内部走线；针对PDU标签,与线缆标签一致,只是在线缆标签设备名称中文后面增加具体的PDU端口号,PDU 端口编号由PDU进线端开始编号,以此类推;标签统一采用专业打印机,采用统一品牌的标签色带；标签颜色：黄底黑字;标签方式：旗帜式线缆标签; 字体：宋体；标签带规格：12MM; 字体大小：根据标签长度调整；标签内容大小：宽度 50mm,高度 10mm；标签文字位置左：水平距离 16mm,垂直距离1mm；标签文字位置右：水平距离 L3+L4+L2mm,垂直距离 1mm；标签文字主要内容：线缆名称、线缆起点、线缆终点、走线路由；标签旗帜直径 L2：被粘贴线缆的周长+5mm；标签总长度 L1：130mm+被粘贴线缆的周长L+5mm;粘贴位置：距离线缆接头处 3Cm 粘贴,特殊情况可特殊处理;粘贴方式：旗帜式对折粘贴;2、机柜的技术要求、网络、服务器机柜的安装通信机柜是承载通信设备基础,通信机柜设计的稳固性、科学性和实用性是保证通信设备安全正常运行的必要条件;根据设备实际需求,网络机柜和服务器机柜统一采用19英寸标准机柜,使整个机房排列整齐美观;机柜尺寸要求为：60010002000 机柜,每个机柜须配置6口PDU两个;机柜参数要求:框架采用多重折弯技术单块钢板一次滚轧成型,材料为冷轧薄钢板,厚度不小于;单机柜承重不小于800 公斤;为便于门开关, 要求前后门门框下边到框架底边间距不小于8cm, 要求在框架底框和侧框合理安排螺孔,便于机柜与底座,机柜与机柜之间紧固;因此,机柜不需带轮;机柜底座采用角钢安装;机柜上不能标有厂家名称、商标等标记,前后门板材料为进冷轧薄钢板,厚度不小于2mm;为保证门不晃动;门采用快速拆卸铰链;门锁为带钥匙的单点压铸铝合金锁 ;侧板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;顶板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;底部设置必须有利于进线;底部单方向出线不少于200 根六类线立柱材料应选用优质冷轧钢板, 厚度不小于 2mm;立柱必须可以调节安装深度,前后共4根;为便于安装,立柱上必须有U制标尺;机柜的颜色为黑色;前后通风网孔门,后门双开,通风面积不少于柜门面积的60%;尺寸：机柜净安装高度为42U,外部尺寸规格：单个机柜宽 600mm,机柜深1000mm、指侧面板宽度 900-1000mm,高2200mm;符合国家电气规范的保护接地铜排或等效部件每台机柜在后侧配两组独立、垂直安装机架式的走线槽机柜支架安装示意图2. 2、机柜的布置安装1、数据机房的设备布置应满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求；2、产生尘埃、废物的设备应远离对尘埃敏感的设备,并宜布置在有隔断的单独区域内；3、当机柜或机架上的设备为前进风/后出风方式冷却时,机柜和机架的布置宜采用面对面和背对背的方式；4、主机房内设备间的距离应符合下列规定：a 用于搬运设备的通道净宽不应小于；b 机柜和机柜间距不宜小于；c 当需要在机柜侧面维修测试时,机柜与机柜、机柜与墙之间的距离不宜小于；d 成行排列的机柜,其长度超过6m时,两端应设有出口通道；当两个出口通道之间的距离超过15m时,在两个出口通道之间还应增加出口通道；出口通道的宽度不应小于lm,局部可为 ;1、机架安装位置符合工程设计；2、在有防静电地板的机房里安装的机柜应使用机柜支架,用膨胀螺钉将机柜支架固定在地面上调平,把机柜用螺钉固定在机柜支架上；3、机柜支撑件安装正确可靠,固定螺栓全部规范安装;有绝缘设计的规范安装绝缘配件,保证绝缘；4、机架机箱固定可靠,符合工程设计文件的抗震要求；5、机柜的结构附件应按规范正确安装,螺栓全部正确紧固；6、机柜的活动件动作正常；7、机柜的活动件动作正常,主走道侧各行机柜应对齐成直线,误差应小于5mm；8、整行机架表面应在同一平面上,排列紧密整齐;二、机房安防系统工程1、机房监控系统机房安保监控系统常选用一体化球型摄像机或者半球摄像机,主要对机房各出入口、机房配电室、网络机房等重点区域进行实时图像监控和录像;在监控室设置数字硬盘录像主机,从而保证监控系统24小时不间断监控录像;摄像机吊顶安装,电源采用UPS统一供电;、监控布点：机房中有大量的服务器及机柜、机架;由于这些机柜及机架一般比较高,所以监控的死角比较多,因此在视频监控布点时主要考虑各个出入口,每一排机柜之间安装摄像机;如果在各出入口的空间比较大,可考虑采用带变焦的摄像机,在每一排的机柜之间,根据监视距离,配定焦摄像机即可;如果机房有多个房间的话,可考虑在UPS房和控制机房内安装摄像机;、产品选型及技术要求电视监控系统图像信号应满足图像信号技术指标表中的要求复合视频信号幅度：1±V峰-峰黑白电视水平清晰度：>=350TVL彩色电视水平清晰度：>=270TVL黑白电视灰度等级：>=8信噪比：>=38Db一般情况下,定焦摄像机在光照度变化大的场所应选用自动光圈镜头并配置防护罩,在光照稳定光源充足的地方,用固定光圈镜头可降低成本;图像信号应保持24小时录像,录像方式可采用硬盘录像,也可采用传统的录像系统;闭路电视控制系统最好有视频动态报警功能;同时如果具有视频远程传输功能,即通过Internet、ISDN、局域网或电话线将监视信号传输到远程客户指定的地方,在使用时将会更加方便;在安装闭路电视的同时,也可考虑在重要的机房档案库无人值守安装防盗报警系统以加强防范手段,防盗报警设备有红外+微波双鉴探测器,玻璃破碎探测器、振动探测器、音频探测器等,与视频监控图像做报警联动;2、机房门禁系统门禁管理系统的主要目的是保证重要区域设备和资料的安全,便于人员的合理流动,对进入这些重要区域的人员实行各种方式的门禁管理,以便限制人员随意进出；卡片最好采用现在流行的感应式卡片；卡出入系统首先应具有权限设置的功能,即每张卡可进出的时间、可进出哪道门,不同的卡片持有者应有不同的权限；每次有效的进入都应存档或统计；应有完善的密码系统,即对系统的更改,不同的操作者应有不同的权限；电锁应采用安全可靠的产品,有电闭锁或无电闭锁根据用户要求可调；紧急情况下或电锁出现故障的情况下应有应急钥匙可将门打开；门禁系统最好采用计算机控制系统；全套系统最好有备用电源;。

机房综合布线项目施工方案一、项目概述机房综合布线项目是指在机房内对各类数据、通信、电视信号线路进行布线的工程。

该项目旨在提供一个稳定、高效的网络环境，实现各类信息的快速传输和共享。

本施工方案将详细介绍机房综合布线的工作内容、实施步骤，以及施工期间可能遇到的问题和解决方案。

二、工作内容1.安装机架：根据机房规划，安装适量的机架，确保每台设备都有合适的位置。

2.布线设计：根据机房布局和设备分布，设计各类线缆的走向和连接关系。

3.线缆敷设：按照设计方案，进行线缆敷设和固定，确保线缆的整齐、美观，并且不会造成交叉干扰。

4.线缆连接：安装各类接头和插座，进行线缆连接，确保信号的畅通。

5.测试调试：对所有线缆进行测试，确保信号质量达标，排除故障。

6.标识标注：对所有线缆进行标识和标注，方便管理和维护。

7.系统验收：与相关部门进行联合验收，确保工程质量合格。

三、施工步骤1.前期准备：了解机房布局和设备分布情况，制定布线设计方案，准备施工所需的材料和工具。

2.安装机架：根据机房规划，安装机架，确保每个机架的位置和高度合适。

3.布线设计：根据机房布局和设备分布，设计线缆走向和连接关系，确定每个设备所需的线缆数量和长度。

4.线缆敷设：按照设计方案，进行线缆敷设和固定。

注意线缆的路径选择，避免与其他线缆交叉或受到外界干扰。

5.线缆连接：安装各类接头和插座，进行线缆连接，确保连接牢固、信号质量好。

6.测试调试：使用专业设备对所有线缆进行测试，包括传输速率、信号强度等指标，确保线缆质量达标。

8.系统验收：与相关部门进行联合验收，确保机房综合布线项目符合设计要求和工程质量标准。

四、问题和解决方案1.布线走向调整：在施工过程中，可能会出现机房布局调整的情况，导致原先的布线设计不合适。

解决方案是及时调整布线走向，并与相关部门和设计师进行沟通，确保调整后的布线方案合理。

2.线缆损坏：在线缆敷设和固定过程中，可能会出现线缆损坏的情况。

一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。

强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。

一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。

电源线和信号线交叉时，会对信号线产生干扰。

1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。

1. 2、综合布线系统整体技术要求A、线缆类（a）六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。

芯线对数：4 对电缆外皮：低烟无卤外皮。

符合 IEC61034，IEC60754 标准。

标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。

（如 ETL/3P）带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) ?(100 - 250 MHz)---(100 ± 20) ??（b）多模光缆规格：室内光缆：低烟无卤外护套（束状软光缆）标准：50\125μm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆 10G 传输应用要求支持距离达 150 米。

机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。

综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。

下面就机房综合布线的规范进行详细介绍。

1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。

机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。

2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。

布线应避免与电源线、高压线等干扰源交叉。

布线路径应有足够的空间，便于维护和管理。

3.布线标准机房的综合布线应符合国家和行业的相关标准。

比如，布线应采用统一的色彩标准，便于标识和识别。

布线应按照标准分类，比如数据线、电源线、控制线等。

4.布线材料选择机房综合布线时，应选择质量可靠的材料。

比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。

同时，材料的选择要符合国家和行业的相关要求。

5.接地处理机房综合布线时，应进行有效的接地处理。

接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。

6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。

测试内容包括网络连通性、线缆信号传输性能等。

测试结果应符合规定的标准。

7.标识和记录机房综合布线完成后，应进行标识和记录。

每根线缆、插座等都应贴上标签，并记录在档案中。

这样，在维护和管理时能够快速定位和处理问题。

8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。

比如，定期检查和清洁布线，定期更换老化的线缆和插座。

维护和管理工作要有相应的计划和记录。

综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。

只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。

以上是机房综合布线规范的相关内容，希望对您有所帮助。

机房布线施工方案一、项目背景机房布线是机房建设中至关重要的一步，它直接关系到整个机房的功能和运行效果。

合理的机房布线可以提供稳定可靠的电力和网络支持，为机房设备的安装和运行提供良好的环境。

二、施工方案1. 布线准备在开始施工之前，需要对机房进行布线准备工作：•清理机房空间，确保施工区域没有杂物和障碍物。

•绘制机房布线示意图，标注需要布置的电力和网络设备位置。

•准备所需要的布线材料和工具，例如电缆、电线槽、接头、工具箱等。

2. 电力布线电力布线是机房布线中最重要的一环，它主要包括以下几个步骤：•安装电线槽，将电线槽固定在机房墙壁或地面上。

•进行电线槽内电缆的引入，将电缆通过各个电线槽引入到机房。

•进行电缆的接线，根据布线图示意安装电缆接头，确保接线可靠。

•进行电力设备的安装，将需要供电的设备连接到电源上。

•进行电力线路的测试，确保电力供应正常稳定。

3. 网络布线网络布线是机房布线中另一个重要的环节，它主要包括以下几个步骤：•安装网线槽，将网线槽固定在机房墙壁或地面上。

•进行网线槽内网线的引入，将网线通过各个网线槽引入到机房。

•进行网线的接线，根据布线图示意安装网线接头，确保接线可靠。

•进行网络设备的安装和配置，将需要联网的设备连接到网络中。

•进行网络线路的测试，确保网络连接正常稳定。

4. 安全布线除了电力和网络布线外，机房布线中还需要考虑安全布线，主要包括以下几个方面：•防火墙的布置：将防火墙设备放置在合适的位置，以确保机房的安全性。

•安全摄像头的安装：根据机房的安全需求，布置合适数量的安全摄像头。

•入侵监测系统的布置：将入侵监测系统设备布置到合适的位置，以确保机房的安全性。

5. 后期整理施工完成后，需要对机房进行后期整理工作：•清理施工现场，将杂物和废弃材料清理干净。

•对布线进行标记，使用贴纸或彩色标签标记各个电缆和网线的用途。

•制作布线报告，记录每一段布线的情况，包括接线方式、测试结果等。

三、施工注意事项在进行机房布线施工时，需要注意以下几个方面：•施工人员应具备相关的工作经验和技能，对布线原理和技术要求有一定的了解。

机房理线方案一、引言机房作为企业信息系统的核心部分，承担着重要的计算和存储任务。

为了保证机房的正常运行和信息系统的稳定性，合理的机房理线方案是至关重要的。

本文将针对机房理线方案进行详细论述，以确保机房的高效运维和稳定性。

二、机房布线规划1. 机房布线原则机房布线的设计应遵循以下原则：- 分区布线：根据设备布局和功能需求，将机房划分为不同的区域，并对各个区域进行合理的布线规划。

- 线缆路径规划：保证线缆布线路径短、整齐，避免交叉、穿越或绕行。

- 安全可靠：选择合适的线缆材料，保证其耐火、耐磨、耐腐蚀等特性，并进行正确的固定和保护。

2. 主要布线类型机房布线可分为三种类型：主干布线、水平布线和设备布线。

- 主干布线：用于连接机房内外的通信线缆，包括主干光纤和主干电缆。

- 水平布线：用于连接机房内部的设备和终端用户，包括水平光纤和水平电缆。

- 设备布线：用于连接机房内的设备，包括服务器、交换机等，采用短距离的设备线缆。

三、机房布线方案1. 主干布线方案主干布线是机房的核心骨干网络，承载着机房的数据传输和通信需求。

在选择主干光纤和主干电缆时，应考虑以下因素：- 带宽需求：根据机房内设备的数量和通信需求，选择适当的主干线缆以满足带宽要求。

- 距离限制：根据机房内设备的分布和通信距离，选择合适的主干线缆类型，如单模光纤或双绞铜缆。

- 扩展性和可靠性：选择具有良好扩展性和高可靠性的主干线缆，以适应未来机房的发展和升级需求。

2. 水平布线方案水平布线是机房内设备与终端用户之间的连接，对于保证数据传输速度和稳定性至关重要。

在水平布线方案中，需要考虑以下几点：- 线缆类型：选择合适的水平线缆，如双绞铜缆、光纤等，以满足设备之间高速数据传输的需求。

- 布线路径：保证水平线缆的布线路径短、整齐，避免交叉或绕行，减少信号干扰和传输延迟。

- 连接点和面板：合理布置连接点和面板，方便设备连接和维护，同时保证良好的接地和屏蔽效果。

（一）机房布局与布线本次机房改造将按照设备的具体应用，以不同功能区域的方式进行划分，整体设计，统一建设，最终建成安全可靠、先进实用的数据中心机房。

通过使用整体机房监控的设计，实现“无人职守”机房。

机房内设备整体布局规划如下图：图1 机房整体平面布局为使机房的主要设备和管理操作人员有一个清晰的工作界面，并使其能够安全、可靠地运行，发挥其最大的工作效率。

我们将机房分为两个大区域，后排区域的两排机柜用于技防网迁移使用。

前排区域的三排机柜用于“云计算中心”。

其中用于服务器的20个机柜每个机柜设置16口的KVM切换器1套、安装48口光纤配线架1个和48口全光交换机1台。

每个机柜配备2个智能PDU(16个16A国标三孔插座)，独立的敷设到不同UPS模块。

每排机柜的靠左一端设置电源列头柜、靠右另一端设置网络配线柜。

（二）机房装饰装修机房装饰工程的宗旨是：既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，在确保该机房的安全性、可靠性和可管理性的前提下，本着经济实用的原则，使该机房建设成一流的计算机机房。

同时装修材料根据消防要求，选用非燃或难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。

色彩设计：机房区大部分以白和淡灰为主色调，力求明快、现代感。

1、地面工程（1）地面的防尘、洁净处理机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再做自流平处理，起防潮、防霉作用，至此，地面预处理完成。

（2）地面的保温处理机房采用下送风式空调，且机房不在大楼最底层，必须做地面保温以防结露。

该保温层必须满足机房洁净要求，不起尘。

保温及防尘漆施工时应保证地板下所有空间(包括地板下墙体)都施工，并且防止地板支架接地部位产生“冷桥”。

材料选择带防水、阻燃、保温性能佳、易安装的20mm厚的橡塑保温棉。

（3）防静电地板在中心机房的工程技术设施中，活动地板是一个很重要的组成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间可以敷设连接设备的各种管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。

机房布线整理方案1. 引言机房布线是指在计算机机房中进行网络线缆和电源线的布置和整理，旨在实现有序、高效、安全的网络环境。

本文将详细介绍机房布线整理方案，包括布线原则、布线类型、布线步骤以及布线过程需要注意的事项。

2. 布线原则•规范性原则：机房布线需符合相关规范和标准，如TIA/EIA-568-C标准等，以确保布线质量和性能。

•简洁性原则：布线需要尽量简洁，避免过长的线缆和过多的接头，以提高信号传输效果。

•可扩展性原则：布线应考虑未来机房扩容和升级的需求，避免频繁更换和调整布线。

•可维护性原则：布线方案应易于维护和管理，方便操作、诊断和故障排除。

•安全性原则：布线需考虑安全因素，如防火、防水、防尘等，确保机房工作环境安全稳定。

3. 布线类型机房布线可分为水平布线和垂直布线。

水平布线是指从机房主干线到终端设备的布线，主要包括计算机室内部的线缆布置。

水平布线通常采用类别5e、类别6或类别6A的网线，也可根据需要使用光纤。

水平布线主要包括以下几个组成部分： + 主干线：从机房主干设备（如交换机）到各个楼层或机柜的线缆。

+ 地下管道：用于隐藏和保护线缆的地下管道系统。

+ 水平分配架：用于将主干线连接到各个楼层或机柜的分配架。

+ 工作区线缆：从分配架连接到终端设备（如计算机、电话等）的线缆。

3.2 垂直布线垂直布线是指从机房主干线到不同楼层或机柜的布线，主要负责楼层或机柜之间的通信连接。

垂直布线常采用光纤线缆，以保证高速和稳定的数据传输。

垂直布线的主要组成部分如下： + 主干线：连接机房的主干配线架和各个楼层或机柜的垂直分配架。

+ 垂直分配架：将主干线连接到不同楼层或机柜的分配架，用于连接水平布线。

+ 终端线缆：从垂直分配架连接到各个楼层或机柜的线缆。

4. 布线步骤机房布线通常需要经历以下几个步骤：4.1 规划和设计在开始布线前，需要对机房进行规划和设计。

包括确定机房布线的类型、布线路径、主干线位置等，并绘制布线图纸。
