机械制图国家标准 (2)
机械制图国家标准1. 引言机械制图是一种图解法，通过图形和符号来表示和传达机械产品的形状、尺寸和几何特征。
机械制图的规范化和标准化对于确保产品质量、提高生产效率以及减少错误和误解至关重要。
因此，国家标准的制定对于机械制图行业具有重要意义。
2. 标准的目的机械制图国家标准的目的是确保机械制图的一致性和准确性。
它们提供了统一的标准和规范，以确保机械制图的可读性、易懂性和可操作性，同时也提供了对机械产品的尺寸和几何要求的详细说明。
3. 标准的内容和要求机械制图国家标准通常包含以下内容和要求：3.1 图面布局机械制图需要按照一定的布局规范进行设计。
国家标准为图面的布局提供了明确的指导，包括标题栏、图名、标尺、注释框等部分的位置和大小。
3.2 符号和标记为了确保机械制图的一致性和准确性，国家标准对常用的符号和标记进行了统一规定。
这些符号和标记用于表示不同的几何特征、公差、表面粗糙度等信息。
3.3 尺寸和公差机械制图国家标准对尺寸和公差的表达方式进行了规范。
它们提供了一套统一的标准，用于表示和描述机械产品的尺寸，以及对尺寸和几何要求的公差要求。
3.4 技术要求机械制图国家标准还包含对机械产品的技术要求的详细说明。
这些要求包括材料、加工方法、装配要求等方面的内容，以确保产品的质量和性能。
3.5 标注和注释国家标准对机械制图的标注和注释也进行了规范。
标注和注释的准确和清晰性对于机械制图的理解和解读至关重要，因此国家标准对它们的书写方式有着详细的要求。
4. 标准的应用和意义机械制图国家标准的应用范围广泛，涵盖了各个机械制图行业的相关领域。
这些标准提供了一个统一的规范，使得不同制图者之间的交流更加准确和便捷。
同时，它们也为机械产品的制造和生产提供了依据，确保产品的质量和性能。
机械制图国家标准的制定和实施对于提高机械行业整体的竞争力具有重要意义。
它们能够促进机械产品的设计和制造的标准化和规范化，提高产品的质量和可靠性，减少错误和误解，提高生产效率和降低成本。
机械制图新标准
（3）剖面线的画法
1）剖面线应以适当角度的细实线绘制 2）最好与图形的主要轮廓线或剖面区域的对称线 成45°角 3）互相平行、间隔均匀 4）同一物体各个剖面区域的剖面线画法应一致 5）相邻两不同零件的剖面线的方向应尽量相反； 若方向相同，则间隔不同
（4）省略标注的原则
1）当剖视图按投影关系配 置，中间没有其他图形隔 开时，可以省略箭头
旧国标用细点画线绘制
（4）断裂处边界线
（5）剖切面之前的结构的表达
位于剖切面之前的结构的轮廓 线，应采用细双点画线绘制
三、尺寸
尺寸标注的国家标准有： GB/T 4458.4-2019《机械制图 尺寸注法》 GB/T 16675.2-2019《技术制图 简化表示 法 第二部分：尺寸注法》
1．标注尺寸的符号和缩写词
2.完整就是所注尺寸必 须能完全确定组合体的 形状大小及相对位置， 不遗漏、不重复
3.清晰就是尺寸要恰当布 局，便于查找和看图，不 至于发生误解和混淆
尺寸标注示例：标注轴承座的尺寸
在三视图上标注尺寸
φ7
5
12 4
24
8 26
2×φ 4
18
任务步骤
1.分析形体 5.标支承板尺寸 R 4 2.选择基准 6.标肋板尺寸
当剖切后产生不完 整要素时，应将此 部分按不剖绘制
3．断面图
1）移出断面图的标注方法
2）移出断面图的画法规定
当剖切平面通过回转面形成的孔或凹 坑的轴线时，这些结构应按剖视绘制
当剖切平面通 过非圆孔，会 导致出现完全 分离的图形时 ，这些结构也 应按剖视绘制
3）重合断面图的标注方法
对称的重合断面图不必标注。 不对称的重合断面图可以省略标注
4）零件上成规律分布的重复结构（齿或槽等 ），允许只画出一个或几个完整的结构。不 对称的重复结构用细实线连接，对称的重复 结构用细点画线表示各对称结构的位置，要 注明该结构的总数
机械制图国家标准
机械制图国家标准机械制图国家标准（最新版的）标准概括介绍：《机械制图》国家标准的变更 1 ?《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的r OCT 体系。
1959年19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院 1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983?1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO ）的，达到了当时的国际先进水平。
1993?2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督被取代2 ?新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本表示法 GB/T 4458.1 - 1984 % GB/T 17451 -1989 技术制图图样画法视图 GB/T 4458.1 - 2002 机械制图图样画法视图GB/T 17452 - 1989技术制图图样画法剖视图和断面图GB/T4458.6 - 2002机械制图图样画法剖视图和断面图 GB/T 16675.1 -1996技术制图简化表示法第1部分：图样画法――GB/T 4457.2 -2003技术制图图样画法指引线和基准线的基本规定GB/T 4458.2 - 1984 % GB/T 4458.2 -2003 机械制图装配图中零、部件序号及其编排方法 GB/T 4458.3 - 1984 GB/T 4458.3 -1984 机械制图轴测图 GB/T 4458.4 - 1984 % GB/T 4458.4 -2003 机械制图尺寸注法 GB/T 16675.2 - 1996技术制图简化表示法第2部分：尺寸注法 GB/T 4458.5 - 1984 % GB/T 4458.5 -2003 机械制图尺寸公差与配合注法——GB/T 15754 -1995技术制图圆锥的尺寸和公差注法 GB/T 131 -1983% GB/T 131 -1993 机械制图表面粗糙度符号、代号及其注法特殊表示法 GB/T 4459.1 - 1984 % GB/T 4459.1 -1995机械制图螺纹及螺纹紧固件表示法GB/T 4459.2 -1984GB/T 4459.2 -2003 机械制图齿轮表示法检验检疫总局绝大部分已与国际标准（ ISO ）接轨, 1985年实施的17项《机械制图》国家标准有14项基本规定 GB/T 4457.1 -1984 GB/T 4457.2 - 1984 % GB/T GB/T 4457.3 - 1984 % GB/T GB/T 4457.4 - 1984 % GB/TGB/T 4457.4 - 2002 机械制图% GB/T 14689 - 1993 技术制图14690 -1993 技术制图比例14691 -1993 技术制图字体 17450 -1998 技术制图图线GB/T 4457.5 - 1984GB/T 17453 - 1998 技术制图图样画法剖面区域的表示法GB/T 4457.5 - 1984 机械制图剖面符号图样画法图线GB/T4459.3-1984GB/T4459.3-2000机械制图花键表示法GB/T4459.4-1984GB/T4459.4-2003机械制图弹簧表示法GB/T4459.5-1984GB/T4459.5-1999机械制图中心孔表示法——GB/T 4459.6 -1996机械制图密封圈表示法――GB/T 4459.7 -1998机械制图滚动轴承表示法――GB/T 19096 - 2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460 - 1984 GB/T 4460 - 1984机械制图机构运动简图符号探已被替代的标准共14项。

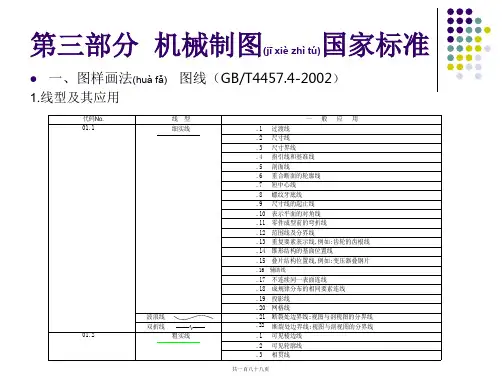

机械制图国家标准解析
断裂边界也可用双折线（NO.01.1线型）或细双点画线 （NO.05.1线型）绘制。
图15 断裂画法(一)
共一百八十八页
3.6 重复结构要素
零件中成规律分布的重 复结构，允许只绘制出其 中一个或几个完整的结构， 并反映(fǎnyìng)其分布情况。 重复结构的数量和类型的
表示应遵循GB/T4458.4 中的有关要求。
图12 过渡线的画法
共一百八十八页
3.4 平面画法(huàfǎ)
为了避免增加视图，剖视图或断面图， 可用细实线（NO.01.1线型）绘出对角线表
示平面，见图13、14。
图13 轴上的矩形平面画法
图14 锥形平面画法
共一百八十八页
3.5 断裂画法 较长的机件（轴、杆、型材、连杆等）沿长度方向的
形状(xíngzhuàn)一致或按一定规律变化时，可断开绘制，其 断裂边界用波浪线（NO.01.1线型）绘制，见图15、16。
2:1 图21 仅有一个被放大部分的局部放大图画法
共一百八十八页
3.7.2 同一机件上不同部位的局部放大图，当图形 相同(xiānɡ tónɡ)或对称时，只需画出一个，见图22。
I 2:1 I I
共一百八十八页
3.7.3 必要时可用几个图形(túxíng)来表达同一个被放大 部位的结构，见图23。
对称的重复结构用细点 画线（NO.04.1线型）表
示各对称结构要素的位置，
见图17、图18。不对称
的重复结构则用相连的细
实线（NO.01.1线型）代 替，见图19。
共一百八十八页
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
共一百八十八页
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所采用的
图15 断裂画法(一)
共一百八十八页
3.6 重复结构要素
零件中成规律分布的重 复结构，允许只绘制出其 中一个或几个完整的结构， 并反映(fǎnyìng)其分布情况。 重复结构的数量和类型的
表示应遵循GB/T4458.4 中的有关要求。
图12 过渡线的画法
共一百八十八页
3.4 平面画法(huàfǎ)
为了避免增加视图，剖视图或断面图， 可用细实线（NO.01.1线型）绘出对角线表
示平面，见图13、14。
图13 轴上的矩形平面画法
图14 锥形平面画法
共一百八十八页
3.5 断裂画法 较长的机件（轴、杆、型材、连杆等）沿长度方向的
形状(xíngzhuàn)一致或按一定规律变化时，可断开绘制，其 断裂边界用波浪线（NO.01.1线型）绘制，见图15、16。
2:1 图21 仅有一个被放大部分的局部放大图画法
共一百八十八页
3.7.2 同一机件上不同部位的局部放大图，当图形 相同(xiānɡ tónɡ)或对称时，只需画出一个，见图22。
I 2:1 I I
共一百八十八页
3.7.3 必要时可用几个图形(túxíng)来表达同一个被放大 部位的结构，见图23。
对称的重复结构用细点 画线（NO.04.1线型）表
示各对称结构要素的位置，
见图17、图18。不对称
的重复结构则用相连的细
实线（NO.01.1线型）代 替，见图19。
共一百八十八页
图18 对称的重复结构的画法(二)
图19 不对称的重复结构的画法
共一百八十八页
3.7 局部放大图
3.7.1 局部放大图——将机件的部分结构，用大于原形图所采用的
最新国家机械制图标准
最新国家机械制图标准[标准]CAD 通用技术规范中华人民共和国国家标准CAD 通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998--------------------------------------------------------------------------------1 范围本标准规定了 CAD 通用技术的标准化内容及其实现技术应该采用的标准。
本标准适用于三个方面:CAD 软件开发、企业产品设计的 CAD 技术应用、以及CAD 一致性测试。
注:对于 CAD 技术中的不同领域，本标准给出具体的标准。
如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13016 ,91 标准体系表编制原则和要求;GB/T 15751 , 1995 技术产品文件计算机辅助设计与制图词汇 ; (eqv ISO/TR10623-1992)3 定义本标准采用 GB/T 15751 中的定义及下列定义。
3.1 GB/T 15751 中的定义3.1.1 计算机辅助设计 computer aided design3.1.2 计算机辅助制图 computer aided drawing (drafting)3.1.3 计算机辅助工程 computer aided engineering3.2 本标准的定义3.2.1 一致性测试 conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。
3.2.2 零件库 part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。
3.2.3 产品数据的表达与交换 product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
机械制图国家标准(最新).共24页文档
机械制图国家标准(最新).
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
机械制图国家标准(最新)
500mm的常用尺寸段内，新旧标准的标准公差数值完全 相同。但是，基本尺寸大于500mm至3150mm内的标准 公差等级IT4、IT5中的12个公差数值新旧标准就不同 了。详见下表。
3、新标准（GB/T 1800.3）正文中删除了标准公差 IT01和IT0级的数值，仅在附录中列入了常用尺寸段 （基本尺寸至5000mm）的IT01和IT0级的标准公差数 值。
在不致引起误解时，零件图中的倒角可以省略不画，其尺寸可 按下图简化标注。要注意，这种简化注法仅限于45°倒角。 7、孔的旁注法
孔的尺寸标注，若采用普 通注法，则需将直径、孔深、 孔口倒角等要素一一分别进行 标注，十分烦琐，可按下图方 式采用旁注符号的方法进行简 化标注。注：旁注法的指引线 需从装配时的装入端引入。
4、改变了箭头长度的规定。旧国家标准中规定：箭 头长度≈4b（b为粗实线宽度），其实国家标准图例 中的箭头却在3.5mm～5mm之间，b为0.5mm，为此 新标准将箭头长度改成了≥6d。 5、锥度标注方法的图例已改安GB/T 15754-1995的 规定。
6、增补了标准尺寸的符号及符号的比例画法。 7、将《未定义形状的术语和注法》（GB/T 190962003）列为标准的“规范性引用文件”，并编列为
3、1997年发布了第1项新的尺寸公差标准。
二、新旧标准的对照
1、改变了部分术语及其定义。新标准提出了39个术 语，其中保留了旧标准中的34个术语，新增5个术语， 并对保留的大部分术语定义作了修改。新增5个术语 是：极限制、配合制、局部实际尺寸、最大实体极限
（MML）、最小实体极限（LML）。 2、改变了12个标准公差的数值。在基本尺寸至
1、在新标准中明确地补充规定了，在图样上标注极限偏差 时，“上下偏差中小数点后右端的‘0’一般不予注出；如果为
3、新标准（GB/T 1800.3）正文中删除了标准公差 IT01和IT0级的数值，仅在附录中列入了常用尺寸段 （基本尺寸至5000mm）的IT01和IT0级的标准公差数 值。
在不致引起误解时，零件图中的倒角可以省略不画，其尺寸可 按下图简化标注。要注意，这种简化注法仅限于45°倒角。 7、孔的旁注法
孔的尺寸标注，若采用普 通注法，则需将直径、孔深、 孔口倒角等要素一一分别进行 标注，十分烦琐，可按下图方 式采用旁注符号的方法进行简 化标注。注：旁注法的指引线 需从装配时的装入端引入。
4、改变了箭头长度的规定。旧国家标准中规定：箭 头长度≈4b（b为粗实线宽度），其实国家标准图例 中的箭头却在3.5mm～5mm之间，b为0.5mm，为此 新标准将箭头长度改成了≥6d。 5、锥度标注方法的图例已改安GB/T 15754-1995的 规定。
6、增补了标准尺寸的符号及符号的比例画法。 7、将《未定义形状的术语和注法》（GB/T 190962003）列为标准的“规范性引用文件”，并编列为
3、1997年发布了第1项新的尺寸公差标准。
二、新旧标准的对照
1、改变了部分术语及其定义。新标准提出了39个术 语，其中保留了旧标准中的34个术语，新增5个术语， 并对保留的大部分术语定义作了修改。新增5个术语 是：极限制、配合制、局部实际尺寸、最大实体极限
（MML）、最小实体极限（LML）。 2、改变了12个标准公差的数值。在基本尺寸至
1、在新标准中明确地补充规定了，在图样上标注极限偏差 时，“上下偏差中小数点后右端的‘0’一般不予注出；如果为
机械制图国标

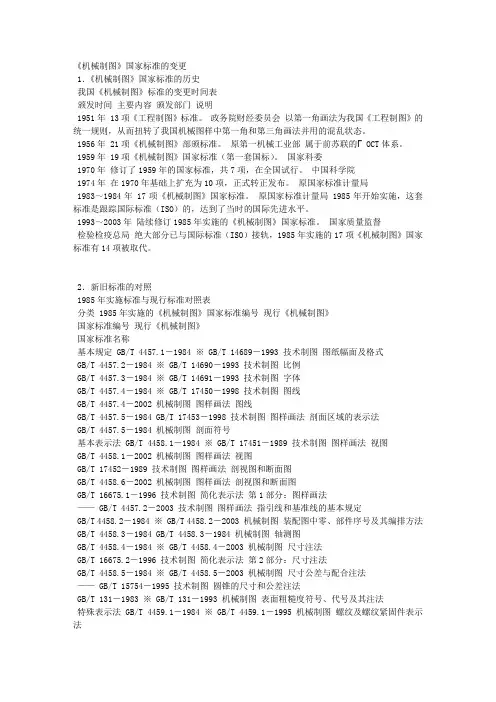

《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年 13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。
1956年 21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT体系。
1959年 19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983～1984年 17项《机械制图》国家标准。
原国家标准计量局 1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。
1993～2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。
2．新旧标准的对照1985年实施标准与现行标准对照表分类 1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定 GB/T 4457.1－1984 ※ GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※ GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※ GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※ GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法 GB/T 4458.1－1984 ※ GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法—— GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※ GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法 GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※ GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※ GB/T 4458.5－2003 机械制图尺寸公差与配合注法—— GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※ GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法 GB/T 4459.1－1984 ※ GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※ GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※ GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※ GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※ GB/T 4459.5－1999 机械制图中心孔表示法—— GB/T 4459.6－1996 机械制图密封圈表示法—— GB/T 4459.7－1998 机械制图滚动轴承表示法—— GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号 GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。
