室外给排水工程培训课件.pptx
▪ 类型：水塔、高地水池、清水池。
▪ 水塔、高地水池能够把用水低峰时管网中 多余的水储存起来，在用水高峰时再送入 管网。
四、泵站 ▪ 泵站分类：
直接从水源取水， 并将原水输送到 净水构筑物或直 接输送至管网水 塔
设在净水厂内，自 清水池中取水，加 压后通过管网向用 户供水
▪ 泵站的主要设备：水泵及其引水装置、配 套电机、配电设备、起重设备。
▪ 不得使用工业废水或生活污水灌溉及施 用持久性或剧毒的农药；
▪ 不得从事放牧等有可能污染该段水域水 质的活动。
▪ 以河流为给水水源的集中式给水，水源保 护区为：取水点上游1000m以外的一定范 围河段。
▪
严格控制上游污染物排放量。排放
污水应符合现行《工业企业设计卫生标准
》和《地面水环境质量标准》的有关要求
室外排水工程的主要内容
收集各类污水并及时输送到污水处理厂；设 置处理厂进行污水处理后再排放。
室外排水系统的组成
▪ 由排水管道系统和污水处理系统组成
①排水管道系统 ▪ 是收集和输送废水的设施。 ▪ 它包括排水设备、检查井、管渠、污水提
升泵站等工程设施。
②污水处理系统
▪ 是处理和利用废水的设施。
▪ 它包括城市及工业企业污水处理厂、站中 的各种处理构筑物等工程设施。
▪ 地表水取水构筑物图例(移动式)
一级泵站
二、水处理 作用
净化水质，使水质达到用水标准。
水源水质
含有不同的杂质
▪ 地面水水质的特点：浑浊度高、色度低、 含盐量及硬度都不大；含有泥砂、水草腐 殖质、溶解性气体，细菌含量较多、水温 变幅较大、水源易受污染。
水源水质
含有不同的杂质
▪ 地下水的特点：无色透明、含溶解盐较多、 深层地下水很少含有细菌、水温低且变化 小。
▪ 水塔、高地水池能够把用水低峰时管网中 多余的水储存起来，在用水高峰时再送入 管网。
四、泵站 ▪ 泵站分类：
直接从水源取水， 并将原水输送到 净水构筑物或直 接输送至管网水 塔
设在净水厂内，自 清水池中取水，加 压后通过管网向用 户供水
▪ 泵站的主要设备：水泵及其引水装置、配 套电机、配电设备、起重设备。
▪ 不得使用工业废水或生活污水灌溉及施 用持久性或剧毒的农药；
▪ 不得从事放牧等有可能污染该段水域水 质的活动。
▪ 以河流为给水水源的集中式给水，水源保 护区为：取水点上游1000m以外的一定范 围河段。
▪
严格控制上游污染物排放量。排放
污水应符合现行《工业企业设计卫生标准
》和《地面水环境质量标准》的有关要求
室外排水工程的主要内容
收集各类污水并及时输送到污水处理厂；设 置处理厂进行污水处理后再排放。
室外排水系统的组成
▪ 由排水管道系统和污水处理系统组成
①排水管道系统 ▪ 是收集和输送废水的设施。 ▪ 它包括排水设备、检查井、管渠、污水提
升泵站等工程设施。
②污水处理系统
▪ 是处理和利用废水的设施。
▪ 它包括城市及工业企业污水处理厂、站中 的各种处理构筑物等工程设施。
▪ 地表水取水构筑物图例(移动式)
一级泵站
二、水处理 作用
净化水质，使水质达到用水标准。
水源水质
含有不同的杂质
▪ 地面水水质的特点：浑浊度高、色度低、 含盐量及硬度都不大；含有泥砂、水草腐 殖质、溶解性气体，细菌含量较多、水温 变幅较大、水源易受污染。
水源水质
含有不同的杂质
▪ 地下水的特点：无色透明、含溶解盐较多、 深层地下水很少含有细菌、水温低且变化 小。
室外给水设计规范
室外给水设计规范
1.设计原则：室外给水系统的设计应遵循安全、经济、可靠和环保的
原则。
设计师应根据当地的气候条件、用水需求和土地利用状况来确定合
适的设计方案。
2.管道选型：室外给水系统的管道应选择耐腐蚀、耐压和耐久的材料。
常用的管道材料包括钢管、铸铁管和塑料管。
管道的直径和壁厚应根据流
量和压力要求进行计算。
3.水源保护：室外给水系统的水源应保持清洁和安全。
设计师应考虑
采取适当的措施来防止污染和漏水，例如设置过滤器、阀门和监测设备。
4.消防供水：室外给水系统应满足消防用水的需求。
消防供水管道应
与普通给水管道分开设计，且应满足消防水泵的流量和压力要求。
5.排水系统：室外给水系统的排水系统应设计合理。
雨水排水系统和
废水排水系统应分开设计，且应满足当地的排水标准和法规。
6.防止冻结：对于寒冷地区的室外给水系统，设计师应采取措施来防
止管道的冻结和破裂。
例如，可以采用埋地、保温和加热等方式来保护管道。
7.节水措施：室外给水系统的设计应考虑节水措施。
例如，可以设置
雨水收集系统和灌溉系统，以减少对城市供水的依赖。
8.监测与维护：室外给水系统的监测和维护非常重要。
设计师应考虑
设置水表、阀门和检修口等设备，以便进行定期的检查和维护工作。
总之，室外给水设计规范是确保室外给水系统安全、可靠和高效运行
的重要依据。
设计师应根据当地的条件和需求来制定合适的设计方案，并
严格遵守相关的建筑和环保法规。
只有这样，才能保证室外给水系统的正常运行和长期可持续发展。
给排水培训课件(ppt 87页)
建筑设计防火规范（水专业部分）
• 8.1.7 设置火灾自动报警系统和需要联动控制的消防设备 的建筑（群）应设置消防控制室。消防控制室的设置应符合 下列规定：（电气专业）
• 1 单独建造的消防控制室，其耐火等级不应低于二级； • 2 附设在建筑内的消防控制室，宜设置在建筑内首层或地
下一层，并宜布置在靠外墙部位； • 3 不应设置在电磁场干扰较强及其他可能影响消防控制设
建筑设计防火规范（水专业部分）
• 8.1 一般规定 • 8.1.1 消防给水和消防设施的设置应根据建筑的用途及其重
要性、火灾危险性、火灾特性和环境条件等因素综合确定。 • 建筑的消防给水和其他主动消防设施设计，应充分考虑建
筑的类型及火灾危险性、建筑高度、使用人员的数量与特性、 发生火灾可能产生的危害和影响、建筑的周边环境条件和需 配置的消防设施的适用性，使之早报警、快速灭火、及时排 烟，从而保障人员及建筑的消防安全。本规范对有些场所设 置主动消防设施的类别虽有规定，但并不限制应用更好、更 有效或更经济合理的其他消防设施。对于某些新技术、新设 备的应用，应根据国家有关规定在使用前提出相应的使用和 设计方案与报告、并进行必要的论证或试验，以切实保证这 些技术、方法、设备或材料在消防安全方面的可行性与应用 的可靠性。
建筑设计防火规范（水专业部分）
• 8.1.9 设置在建筑内的防排烟风机应设置在不同的专 用机房内，有关防火分隔措施应符合本规范第6.2.7 条的规定。（暖通）
• 8.1.10 高层住宅建筑的公共部位和公共建筑内应设 置灭火器，其他住宅建筑的公共部位宜设置灭火器。
• 灭火器是扑救建筑初起火最方便、经济、有效的 消防器材。人员发现火情后，首先应考虑采用灭火器 进行处置与扑救。灭火器的配置要根据建筑物内可燃 物的燃烧特性和火灾危险性、不同场所中工作人员的 特点、建筑的内外环境条件等因素，按照现行国家标 准《建筑灭火器配置设计规范》GB 50140和其他有 关专项标准的规定进行设计。
室外给排水设计规范
室外给排水设计规范
室外给排水设计规范
一、室外管道的选择
1、给水管道采用DVGW、ISO、BS等规格的管件和耐腐蚀耐压的管材；
2、自来水管道采用耐水性好、特殊用途无毒性管材；
3、排水管道采用支吊式混凝支架，管材为耐压、耐腐蚀、自供水、自灌洗的系统；
4、建筑立管要求底里面是支架，内可加增强的墙壁防护；
5、给排水管道及相应附属结构采用水平排布，上部与水平面保持一定的埋设高度；
6、流量较大时，应加大管径和安装多涡卷管；
7、液体温度较高时，采用聚乙烯管材等热解下降管线，以免温度过高；
8、用于污水排放的非结构化建筑物排水系统，应采用玻璃钢管或耐腐蚀耐压管材，
如PVC管、HDPE管等；
9、消防管道采用立式管道，较大的时候尽量保持整管直线布置，拐角不宜过大。
二、给排水设计标准
1、给水管道应防止局部屈曲，分段截面集中负荷应小于抗压强度，布置时跨越大物
件时应考虑受力均衡，穿越物件时应紧贴表面；
2、在深埋一定深度开放管底以及加裹刷防水；
3、排水管道接口处应排水垂直，管路泄漏时要充分考虑安全，避免管道破裂及渗漏；
4、排水系统要满足设计排水流量，采用多种方案，采用灌洗或冲洗的管道；
5、湖泊、池塘或虹吸支管宜采用耐腐蚀、隔音、安装灵活的排水管材；
6、电动机、硬换变器、变压器及附属管道路线要明确，应设置防火措施；
7、关键装备设计位置应做好流体传热分析和热计算；
8、应根据水源特性确定设施位置，水管应采用耐腐蚀管材，与避免由于坡度过大造
成的局部淤积；
9、排水系统应设置疏水设施，并有效解决跨越老建筑的障碍；
10、支吊架的细节设计要合理，安装要紧密、牢固，满足基本的强度、刚度要求，确保管道安装可靠、稳定。
室外给排水设计规范
中文词条名：室外排水设计规范·污水处理·沉淀池英文词条名：6.5.1沉淀池的设计数据宜按表6.5.1的规定取值。
斜管(板)沉淀池的表面水力负荷宜按本规范第6.5.14条的规定取值。
合建式完全混合生物反应池沉淀区的表面水力负荷宜按本规范第6.6.16条的规定取值。
6.5.2沉淀池的超高不应小于0.3M。
6.5.3沉淀池的有效水深宜采用2.0～4.OM。
6.5.4当采用污泥斗排泥时，每个污泥斗均应设单独的闸阀和排泥管。
污泥斗的斜壁与水平面的倾角，方斗宜为60°，圆斗宜为55°。
6.5.5初次沉淀池的污泥区容积，除设机械排泥的宜按4H的污泥量计算外，宜按不大于2D 的污泥量计算。
活性污泥法处理后的二次沉淀池污泥区容积，宜按不大于2H的污泥量计算，并应有连续排泥措施；生物膜法处理后的二次沉淀池污泥区容积，宜按4H的污泥量计算。
6.5.6排泥管的直径不应小于200MM。
6.5.7当采用静水压力排泥时，初次沉淀池的静水头不应小于1.5M；二次沉淀池的静水头，生物膜法处理后不应小于1.2M，活性污泥法处理池后不应小于0.9M。
6.5.8初次沉淀池的出口堰最大负荷不宜大于2.9L／(S·M)；二次沉淀池的出水堰最大负荷不宜大于1.7L／(S·M)。
6.5.9沉淀池应设置浮渣的撇除、输送和处置设施。
6.5.10平流沉淀池的设计，应符合下列要求：1 每格长度与宽度之比不宜小于4，长度与有效水深之比不宜小于8，池长不宜大于60M。
2 宜采用机械排泥，排泥机械的行进速度为0.3～1.2M／MIN。
3 缓冲层高度，非机械排泥时为0.5M，机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3M。
4 池底纵坡不宜小于0.01。
6.5.11竖流沉淀池的设计，应符合下列要求：1 水池直径(或正方形的一边)与有效水深之比不宜大于3。
2 中心管内流速不宜大于30MM／S。
室外给水设计规范ppt课件
Q n fv 8f 9 7 2f
Q 表 = q f 1 .5 1 0 3 f 3 6 0 0 5 .4 f( m 3 h )
v'QQ 表66.6f 11.1(m/h) 6f 6f
.
17
普通快滤池Q=4800m3/h，单层石英 砂，设计滤速8m/h，一格检修时强制 滤速不大于12m/h，则每格滤池最大 面积为（ ）。
8
7.2.3 关于管道局部水头损失计算的规定。
管道局部水头损失和管线的水平及竖向平顺等情况 有关。调查国内几项大型输水工程的管道局部水 头损失数值，一般占沿程水头损失的 5％～10％。 所以一些工程在可研阶段，根据管线的敷设情况， 管道局部水头损失可按沿程水头损失的 5％～10 ％计算。
配水管网水力平差计算，一般不考虑局部水头损失。
中中华华人人民民共共和和国国国国家家标标准准
《《室室外外给给水水设设计计规规范范》》
GBGB505001031-32-0200606
2020060年6年6月6月1日1日实实施施
.
1
规范内容结构
目次 =========== 11章 附录A 附录B 本规范用词说明 附：条文说明
.
2
正文11章
1 总则 2 术语 3 给水系统 4 设计水量 5 取水 6 泵房 7 输配水 8 水厂总体设计 9 水处理 10 净水厂排泥水处理 11 检测与控制
.
9
平流沉淀池，设计水量2500m3/h，水厂自
用水占10%。沉淀池表面负荷=0.725mm/s，
沉淀池末端采用多条溢流堰集水。（如图，
单位mm），按此验算沉淀池长宽比（L/B）
不宜大于多少？（2010）
1 2 5 0 0
A 3.87 B 4.26 C 5.78 D 6.65
Q 表 = q f 1 .5 1 0 3 f 3 6 0 0 5 .4 f( m 3 h )
v'QQ 表66.6f 11.1(m/h) 6f 6f
.
17
普通快滤池Q=4800m3/h，单层石英 砂，设计滤速8m/h，一格检修时强制 滤速不大于12m/h，则每格滤池最大 面积为（ ）。
8
7.2.3 关于管道局部水头损失计算的规定。
管道局部水头损失和管线的水平及竖向平顺等情况 有关。调查国内几项大型输水工程的管道局部水 头损失数值，一般占沿程水头损失的 5％～10％。 所以一些工程在可研阶段，根据管线的敷设情况， 管道局部水头损失可按沿程水头损失的 5％～10 ％计算。
配水管网水力平差计算，一般不考虑局部水头损失。
中中华华人人民民共共和和国国国国家家标标准准
《《室室外外给给水水设设计计规规范范》》
GBGB505001031-32-0200606
2020060年6年6月6月1日1日实实施施
.
1
规范内容结构
目次 =========== 11章 附录A 附录B 本规范用词说明 附：条文说明
.
2
正文11章
1 总则 2 术语 3 给水系统 4 设计水量 5 取水 6 泵房 7 输配水 8 水厂总体设计 9 水处理 10 净水厂排泥水处理 11 检测与控制
.
9
平流沉淀池，设计水量2500m3/h，水厂自
用水占10%。沉淀池表面负荷=0.725mm/s，
沉淀池末端采用多条溢流堰集水。（如图，
单位mm），按此验算沉淀池长宽比（L/B）
不宜大于多少？（2010）
1 2 5 0 0
A 3.87 B 4.26 C 5.78 D 6.65
建筑给排水设计规范培训(讲解) PPT
• 生活用水定额：指每人、每天的用水量，以L/
（人•d）计。
大家好
3
• 引入管：将室外给水管引入建筑物或由市政管道引入 至小区给水管网的管段。(如图 )
• 接户管：布置在建筑物周围。直接与建筑物引入管和 排出管相接的给水给水排水管道。(如图：)
• 入户管：住宅内生活给水管道进入住户至水表的管段。 （如图）。
1.居民生活用水;(如普通住宅、别墅）
2.公共建筑用水量;（如宿舍、酒店、商场、 办公楼等）
3.绿化用水量;
4.水景、娱乐设施用水量；
5. 道路、广场用水量；
6.公用设施用水量；
7.未预见用水量及大管家好网漏失水量；
5
3.1.9 居住小区的居民生活用水量，应按小区 人口和表3.1.9的住宅最高日生活用水定额 经计算确定。
• 叠压供水：利用室外给水管网余压直接抽水再增压的 二次供水方式。
• 竖向分区： 建筑给水系统中，在垂直向分成若干供水 区
• 并联供水：建筑竖向给水分区有独立增（减）压系统 供水的方式。
• 串联供水：建筑物各竖向给水分区，逐区串级增（减）
压供水的方式。
大家好
4
用水定额和水压
• 小区给水设计用水量：
大家好
12
设计流量和管道水力计算
• 居住小区的室外给水管道的设计流量应根据管段服务 人数、用水定额及卫生器具设置标准等因素确定，并 应符合下列规定：
1 服务人数小于等于表3.6.1 中数值的室外给水管段，其住宅应按本规 范第 3.6.3、3.6.4 条计算管段流量。居住小区内配套的文体、餐饮娱乐、 商铺及市 场等设 施应按本规范第3.6.5 条和第3.6.6 条的规定计算节点流 量；
大家好
室外给水排水设计规范
3、小区的室外给水管道与其他地下管线及乔木之间的最小净距，应 符合本规范附录B的规定。
4、室外给水管道与污水管道交叉时，给水管道应敷设在上面，且接 口不应重叠；当给水管道敷设在下面时，应设置钢套管，钢套管 的两端(liǎnɡ duān)应采用防水材料封闭。
5、室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管 道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤 冰冻线以下，行车道下的管线覆土深度不宜小于。
24、二级处理:由机械处理和生物化学或化学处理组成的污水处理 过程。
25、换气次数 :通风系统单位时间内送风或排风体积与室内空间 体积之比。
第六页，共49页。
26、暴雨强度:单位时间内的降雨量。
27、重现期 :经一定长的雨量观测资料统计分析，等于或大于某暴雨强度的 降雨出现一次的平均间隔时间。其单位通常以年表示。
《建筑(jiànzhù)给水排水设计规范》 GB50013-2006（2009年版）
中华人民共和国住房和城乡(chénɡ xiānɡ)建设部公告第 409号
第一页，共49页。
一、总则(zǒngzé)
本规范适用于居住小区、公共建筑区、民用建筑给水排水设计， 亦 适用于工业建筑生活给水排水和厂房(chǎngfáng)屋面雨水排水设计。
第十二页，共49页。
三、用水量
第十三页，共49页。
注： 1 除养老院、托儿所、幼儿园的用水定额中含食堂用水，其它均不含食堂用水。 2 除注明外，均不含员工(yuángōng)生活用水，员工(yuángōng)用水定额为每人每班40～60L。 3 医疗建筑用水中已含医疗用水。 4 空调用水应另计。
6、真空破坏器设置位置应满足 下列要求：
1 ）不应装在有腐蚀性和污染的 环境；
4、室外给水管道与污水管道交叉时，给水管道应敷设在上面，且接 口不应重叠；当给水管道敷设在下面时，应设置钢套管，钢套管 的两端(liǎnɡ duān)应采用防水材料封闭。
5、室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管 道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤 冰冻线以下，行车道下的管线覆土深度不宜小于。
24、二级处理:由机械处理和生物化学或化学处理组成的污水处理 过程。
25、换气次数 :通风系统单位时间内送风或排风体积与室内空间 体积之比。
第六页，共49页。
26、暴雨强度:单位时间内的降雨量。
27、重现期 :经一定长的雨量观测资料统计分析，等于或大于某暴雨强度的 降雨出现一次的平均间隔时间。其单位通常以年表示。
《建筑(jiànzhù)给水排水设计规范》 GB50013-2006（2009年版）
中华人民共和国住房和城乡(chénɡ xiānɡ)建设部公告第 409号
第一页，共49页。
一、总则(zǒngzé)
本规范适用于居住小区、公共建筑区、民用建筑给水排水设计， 亦 适用于工业建筑生活给水排水和厂房(chǎngfáng)屋面雨水排水设计。
第十二页，共49页。
三、用水量
第十三页，共49页。
注： 1 除养老院、托儿所、幼儿园的用水定额中含食堂用水，其它均不含食堂用水。 2 除注明外，均不含员工(yuángōng)生活用水，员工(yuángōng)用水定额为每人每班40～60L。 3 医疗建筑用水中已含医疗用水。 4 空调用水应另计。
6、真空破坏器设置位置应满足 下列要求：
1 ）不应装在有腐蚀性和污染的 环境；
室外给水排水设计规范 ppt课件
室外给水排水设计规范
26、暴雨强度:单位时间内的降雨量。 27、重现期 :经一定长的雨量观测资料统计分析，等于或大于某暴
雨强度的降雨出现一次的平均间隔时间。其单位通常以年表示。 28、降雨历时:降雨过程中的任意连续时段。 29、地面集水时间 :雨水从相应汇水面积的最远点地表径流到雨水
管渠入口的时间。简称集水时间。 30、管内流行时间 :雨水在管渠中流行的时间。简称流行时间。
给水的方式。 37、下行上给式 :给水横于管位于配水管网的下部，通过立管向上
给水的方式。 38、回水管 :在热水循环管系中仅通过循环流量的管段。
室外给水排水设计规范
1、小区给水设计用水量，应根据下列用水量确定： 1 ）居民生活用水量； 2 ）公共建筑用水量； 3 ）绿化用水量； 4 ）水景、娱乐设施用水量； 5） 道路、广场用水量； 6 ）公用设施用水量； 7） 未预见用水量及管网漏失水量； 8） 消防用水量。
6、接户管:布置在建筑物周围，直接与建筑物引入管和排出管 相接的给水排水管道。
7、入户管(进户管):住宅内生活给水管道进入住户至水表的管 段。
室外给水排水设计规范
8、竖向分区:建筑给水系统中，在垂直向分成若干供水区。 9、并联供水:建筑物各竖向给水分区有独立增(减)压系统供水的方 式。 10、串联供水:建筑物各竖向给水分区，逐区串级增(减)压供水的 方式。 11、叠压供水:利用室外给水管网余压直接抽水再增压的二次供水 方式。 12、明设:室内管道明露布置的方法。 13、暗设:室内管道布置在墙体管槽、管道井或管沟内，或者由建 筑装饰隐蔽的敷设方法。
汇水面积 :雨水管渠汇集降雨的面积。 31、重力流雨水排水系统:按重力流设计的屋面雨水排水系统。
室外给水排水设计规范
《室外给排水》ppt课件
示的衔接试压管段。
图2.3 给水铸铁管打压图 1.打压泵；2.压力表；3.承口堵板；4.插口堵板；
5.排气管；6.旁通管；7.泄水管；8.千斤顶
• 试压堵板采用钢板制造，堵板套入承口及插口时，应留有 不小于15～20mm的接口间隙。管段末端的千斤顶应放在中 心位置上，不得有偏移。
• 试压程序：
• ① 将试压管段按照如下图衔接好，并接通电源及试压泵的 电源，挖好排水槽及集水坑。
• 泵站的主要设备有水泵及其引水安装，配套电机及配电设 备和起重设备等。图2.2为一个设有平台的半地下室二级 泵房平面及剖面图。
图2.2 半地下室泵房
2.1.2 室外给水管道施工
• (1) 对管道敷设要求 • 给水管道应与污水管道平面间距不小于3m，管道穿越主道
路时，需保证覆土层或加套管，给水管道的埋设深度应在 冰冻线以下，其他要求见施工与验收规范。 • (2) 开挖管沟 • 开挖管沟可以采用人工开挖和机械开挖。到管道数目较多 时采用机械大开挖，对管径较小且单根管道多采用人工开 挖。人工开挖时，土的堆放应思索下管方案，采用机械下 管时，可向沟两侧堆放，人工下管应单侧堆放，距沟边不 小于1m的间隔。机械挖沟时，应留出人工清土300mm的 余量，防止超挖。对于地下水位高于沟底的管沟，应采取 降水措施，不得带水施工。
胶体物质根本不能自然沉淀，所以在原水进入沉淀池之前需投 加混凝剂，经过混合、反响(属混凝过程)使水中悬浮物及胶体 物质构成易于沉淀的大颗粒絮凝体而后经过沉淀池进展重力分
别，到达除去胶体物质的目的。沉淀池的方式很多，常用的有
平流式、竖流式及辐流式等。近年来由于浅池实际的开展和运
用，斜板和斜管式的上向流、同向流沉淀池也逐渐推行运用。 各类廓清池的运用也很普遍。
图2.3 给水铸铁管打压图 1.打压泵；2.压力表；3.承口堵板；4.插口堵板；
5.排气管；6.旁通管；7.泄水管；8.千斤顶
• 试压堵板采用钢板制造，堵板套入承口及插口时，应留有 不小于15～20mm的接口间隙。管段末端的千斤顶应放在中 心位置上，不得有偏移。
• 试压程序：
• ① 将试压管段按照如下图衔接好，并接通电源及试压泵的 电源，挖好排水槽及集水坑。
• 泵站的主要设备有水泵及其引水安装，配套电机及配电设 备和起重设备等。图2.2为一个设有平台的半地下室二级 泵房平面及剖面图。
图2.2 半地下室泵房
2.1.2 室外给水管道施工
• (1) 对管道敷设要求 • 给水管道应与污水管道平面间距不小于3m，管道穿越主道
路时，需保证覆土层或加套管，给水管道的埋设深度应在 冰冻线以下，其他要求见施工与验收规范。 • (2) 开挖管沟 • 开挖管沟可以采用人工开挖和机械开挖。到管道数目较多 时采用机械大开挖，对管径较小且单根管道多采用人工开 挖。人工开挖时，土的堆放应思索下管方案，采用机械下 管时，可向沟两侧堆放，人工下管应单侧堆放，距沟边不 小于1m的间隔。机械挖沟时，应留出人工清土300mm的 余量，防止超挖。对于地下水位高于沟底的管沟，应采取 降水措施，不得带水施工。
胶体物质根本不能自然沉淀，所以在原水进入沉淀池之前需投 加混凝剂，经过混合、反响(属混凝过程)使水中悬浮物及胶体 物质构成易于沉淀的大颗粒絮凝体而后经过沉淀池进展重力分
别，到达除去胶体物质的目的。沉淀池的方式很多，常用的有
平流式、竖流式及辐流式等。近年来由于浅池实际的开展和运
用，斜板和斜管式的上向流、同向流沉淀池也逐渐推行运用。 各类廓清池的运用也很普遍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25、换气次数 :通风系统单位时间内送风或排风体积与室内空间体 积之比。
26、暴雨强度:单位时间内的降雨量。
27、重现期 :经一定长的雨量观测资料统计分析，等于或大于某暴 雨强度的降雨出现一次的平均间隔时间。其单位通常以年表示。
28、降雨历时:降雨过程中的任意连续时段。
29、地面集水时间 :雨水从相应汇水面积的最远点地表径流到雨水 管渠入口的时间。简称集水时间。
8、竖向分区:建筑给水系统中，在垂直向分成若干供水区。 9、并联供水:建筑物各竖向给水分区有独立增(减)压系统供水的方
式。 10、串联供水:建筑物各竖向给水分区，逐区串级增(减)压供水的
方式。 11、叠压供水:利用室外给水管网余压直接抽水再增压的二次供水
方式。 12、明设:室内管道明露布置的方法。 13、暗设:室内管道布置在墙体管槽、管道井或管沟内，或者由建
《建筑给水排水设计规范》 GB50013-2006（2009年版）
中华人民共和国住房和城乡建设部公告第409号
一、总则
本规范适用于居住小区、公共建筑区、民用建筑给水排水设计， 亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。
但设计下列工程时，还应按现行的有关专门规范或规定执行： 1 湿陷性黄土、多年冻土和胀缩土等地区的建筑物； 2 抗震设防烈度超过9度的建筑物； 3 矿泉水疗、人防建筑； 4 工业生产给水排水； 5 建筑中水和雨水利用。
20、隔油池：分隔、拦集生活废水中油脂物质的小型处理构筑物。
21、化粪池 将生活污水分格沉淀，并对污泥进行厌氧消化的小型 处理构筑物。
22、医院污水:医院、医疗卫生机构中被病原体污染了的水。
23、一级处理 :又称机械处理。采用机械方法对污水进行初级处理。
24、二级处理:由机械处理和生物化学或化学处理组成的污水处理 过程。
给水的方式。 37、下行上给式 :给水横于管位于配水管网的下部，通过立管向上
给水的方式。 38、回水管 :在热水循环管系中仅通过循环流量的管段。
二、给水
1、小区给水设计用水量，应根据下列用水量确定： 1 ）居民生活用水量； 2 ）公共建筑用水量； 3 ）绿化用水量； 4 ）水景、娱乐设施用水量； 5） 道路、广场用水量； 6 ）公用设施用水量； 7） 未预见用水量及管网漏失水量； 8） 消防用水量。
二、术语
1、生活饮用水：水质符合生活饮用水卫生标准的用于日常饮用、 洗涤的水。 2、生活杂用水：用于冲洗便器、汽车，浇洒道路、浇灌绿化， 补充空调循环用水的非饮用水。 3、最大时用水量：最高日最大用水时段内的小时用水量。 4、 平均时用水量 ：最高日用水时段内的平均小时用水量。 5、引入管:将室外给水管引入建筑物或由市政管道引入至小区 给水管网的管段。 6、接户管:布置在建筑物周围，直接与建筑物引入管和排出管 相接的给水排水管道。 7、入户管(进户管):住宅内生活给水管道进入住户至水表的管 段。
O 汽车冲洗用水定额，应根据采用的冲洗方式，以及车辆用途，道路路 面等级和沾污程度等。
2、水质和防水质污染
1、城镇给水管道严禁与自备水源的供水管道直接连接。 2、中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接 3、严禁生活饮用水管道与大便器（槽）、小便斗（槽）采用非专用冲洗阀直 接连接冲洗。 4、埋地式生活饮用水贮水池周围10m以内，不得有化粪池、污水处理构筑物、 渗水井、垃圾堆 5、放点等污染源；周围2m以内不得有污水管和污染物。当达不到此要求时， 应采取防污染的措施。 6、建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建 筑物的本体结构作为水池（箱）的壁板、底板及顶盖。 7、生活饮用水水池（箱）与其它用水水池（箱）并列设置时，应有各自独立 的分隔墙。 8、在非饮用水管道上接出水嘴或取水短管时，应采取防止误饮误用的措施.
三、用水量
注： 1 除养老院、托儿所、幼儿园的用水定额中含食堂水，其它均不含食堂用水。 2 除注明外，均不含员工生活用水，员工用水定额为每人每班40～60L。 3 医疗建筑用水中已含医疗用水。 4 空调用水应另计。
O 工业企业建筑时，管理人员的生活用水定额可取 30L/人·班～50L/ 人·班；车间工人的生
筑装饰隐蔽的敷设方法。
14、生活污水 :居民日常生活中排泄的粪便污水。 15、生活废水:居民日常生活中排泄的洗涤水。 16、生活排水 :居民在日常生活中排出的生活污水和生活废水的总
称。 17、排出管:从建筑物内至室外检查井的排水横管段。 18、覆土深度:埋地管道管顶至地表面的垂直距离。 19、埋设深度:埋地排水管道内底至地表面的垂直距离。
30、管内流行时间 :雨水在管渠中流行的时间。简称流行时间。 汇水面积 :雨水管渠汇集降雨的面积。
31、重力流雨水排水系统:按重力流设计的屋面雨水排水系统。
32、雨水口 :将地面雨水导入雨水管渠的带格栅的集水口。 33、雨落水管:敷设在建筑物外墙，用于排除屋面雨水的排水立管。 34、悬吊管 :悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。 35、雨水斗:将建筑物屋面的雨水导入雨水立管的装置。 36、上行下给式 :给水横干管位于配水管网的上部，通过立管向下
（3）居住建筑入户管给水压力不应大于0.35MPa。
（4）建筑高度不超过100m的建筑的生活给水系统，宜采用垂 直分区并联供水或分区减压的供水方式；建筑高度超过 100m的建筑，宜采用垂直串联供水方式。
O 注：消防用水量仅用于校核管网计算，不计入正常用水量。
O 居住小区的居民生活用水量，应按小区人口下表3-1-9计算
1、用水量
住宅的最高日生活用水定额及小时变化系数，可根据住宅类别、建筑标 准、卫生器具设置标准按下表。
宿舍、旅馆等公共建筑的生活用水定额及小时变化系数，根据卫生器具 完善程度和区域条件，可按表3．1．10确定
3、系统选择
1、建筑物内的给水系统宜按下列要求确定：
（1）应利用室外给水管网的水压直接供水。当室外给水管网 的水压和（或）水量不足时，应根据卫生安全、经济节能 的原则选用贮水调节和加压供水方案；
（2） 给水系统的竖向分区应根据建筑物用途、层数、使用 要求、材料设备性能、维护管理、节约供水、能耗等因素 综合确定；
26、暴雨强度:单位时间内的降雨量。
27、重现期 :经一定长的雨量观测资料统计分析，等于或大于某暴 雨强度的降雨出现一次的平均间隔时间。其单位通常以年表示。
28、降雨历时:降雨过程中的任意连续时段。
29、地面集水时间 :雨水从相应汇水面积的最远点地表径流到雨水 管渠入口的时间。简称集水时间。
8、竖向分区:建筑给水系统中，在垂直向分成若干供水区。 9、并联供水:建筑物各竖向给水分区有独立增(减)压系统供水的方
式。 10、串联供水:建筑物各竖向给水分区，逐区串级增(减)压供水的
方式。 11、叠压供水:利用室外给水管网余压直接抽水再增压的二次供水
方式。 12、明设:室内管道明露布置的方法。 13、暗设:室内管道布置在墙体管槽、管道井或管沟内，或者由建

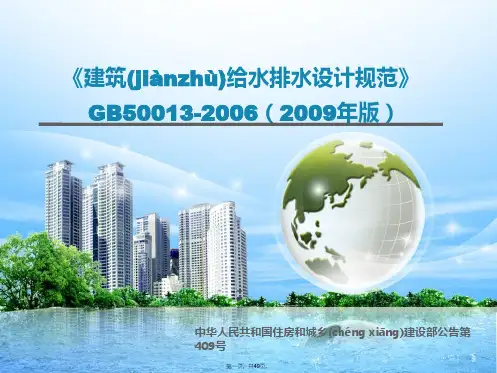

《建筑给水排水设计规范》 GB50013-2006（2009年版）
中华人民共和国住房和城乡建设部公告第409号
一、总则
本规范适用于居住小区、公共建筑区、民用建筑给水排水设计， 亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。
但设计下列工程时，还应按现行的有关专门规范或规定执行： 1 湿陷性黄土、多年冻土和胀缩土等地区的建筑物； 2 抗震设防烈度超过9度的建筑物； 3 矿泉水疗、人防建筑； 4 工业生产给水排水； 5 建筑中水和雨水利用。
20、隔油池：分隔、拦集生活废水中油脂物质的小型处理构筑物。
21、化粪池 将生活污水分格沉淀，并对污泥进行厌氧消化的小型 处理构筑物。
22、医院污水:医院、医疗卫生机构中被病原体污染了的水。
23、一级处理 :又称机械处理。采用机械方法对污水进行初级处理。
24、二级处理:由机械处理和生物化学或化学处理组成的污水处理 过程。
给水的方式。 37、下行上给式 :给水横于管位于配水管网的下部，通过立管向上
给水的方式。 38、回水管 :在热水循环管系中仅通过循环流量的管段。
二、给水
1、小区给水设计用水量，应根据下列用水量确定： 1 ）居民生活用水量； 2 ）公共建筑用水量； 3 ）绿化用水量； 4 ）水景、娱乐设施用水量； 5） 道路、广场用水量； 6 ）公用设施用水量； 7） 未预见用水量及管网漏失水量； 8） 消防用水量。
二、术语
1、生活饮用水：水质符合生活饮用水卫生标准的用于日常饮用、 洗涤的水。 2、生活杂用水：用于冲洗便器、汽车，浇洒道路、浇灌绿化， 补充空调循环用水的非饮用水。 3、最大时用水量：最高日最大用水时段内的小时用水量。 4、 平均时用水量 ：最高日用水时段内的平均小时用水量。 5、引入管:将室外给水管引入建筑物或由市政管道引入至小区 给水管网的管段。 6、接户管:布置在建筑物周围，直接与建筑物引入管和排出管 相接的给水排水管道。 7、入户管(进户管):住宅内生活给水管道进入住户至水表的管 段。
O 汽车冲洗用水定额，应根据采用的冲洗方式，以及车辆用途，道路路 面等级和沾污程度等。
2、水质和防水质污染
1、城镇给水管道严禁与自备水源的供水管道直接连接。 2、中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接 3、严禁生活饮用水管道与大便器（槽）、小便斗（槽）采用非专用冲洗阀直 接连接冲洗。 4、埋地式生活饮用水贮水池周围10m以内，不得有化粪池、污水处理构筑物、 渗水井、垃圾堆 5、放点等污染源；周围2m以内不得有污水管和污染物。当达不到此要求时， 应采取防污染的措施。 6、建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建 筑物的本体结构作为水池（箱）的壁板、底板及顶盖。 7、生活饮用水水池（箱）与其它用水水池（箱）并列设置时，应有各自独立 的分隔墙。 8、在非饮用水管道上接出水嘴或取水短管时，应采取防止误饮误用的措施.
三、用水量
注： 1 除养老院、托儿所、幼儿园的用水定额中含食堂水，其它均不含食堂用水。 2 除注明外，均不含员工生活用水，员工用水定额为每人每班40～60L。 3 医疗建筑用水中已含医疗用水。 4 空调用水应另计。
O 工业企业建筑时，管理人员的生活用水定额可取 30L/人·班～50L/ 人·班；车间工人的生
筑装饰隐蔽的敷设方法。
14、生活污水 :居民日常生活中排泄的粪便污水。 15、生活废水:居民日常生活中排泄的洗涤水。 16、生活排水 :居民在日常生活中排出的生活污水和生活废水的总
称。 17、排出管:从建筑物内至室外检查井的排水横管段。 18、覆土深度:埋地管道管顶至地表面的垂直距离。 19、埋设深度:埋地排水管道内底至地表面的垂直距离。
30、管内流行时间 :雨水在管渠中流行的时间。简称流行时间。 汇水面积 :雨水管渠汇集降雨的面积。
31、重力流雨水排水系统:按重力流设计的屋面雨水排水系统。
32、雨水口 :将地面雨水导入雨水管渠的带格栅的集水口。 33、雨落水管:敷设在建筑物外墙，用于排除屋面雨水的排水立管。 34、悬吊管 :悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。 35、雨水斗:将建筑物屋面的雨水导入雨水立管的装置。 36、上行下给式 :给水横干管位于配水管网的上部，通过立管向下
（3）居住建筑入户管给水压力不应大于0.35MPa。
（4）建筑高度不超过100m的建筑的生活给水系统，宜采用垂 直分区并联供水或分区减压的供水方式；建筑高度超过 100m的建筑，宜采用垂直串联供水方式。
O 注：消防用水量仅用于校核管网计算，不计入正常用水量。
O 居住小区的居民生活用水量，应按小区人口下表3-1-9计算
1、用水量
住宅的最高日生活用水定额及小时变化系数，可根据住宅类别、建筑标 准、卫生器具设置标准按下表。
宿舍、旅馆等公共建筑的生活用水定额及小时变化系数，根据卫生器具 完善程度和区域条件，可按表3．1．10确定
3、系统选择
1、建筑物内的给水系统宜按下列要求确定：
（1）应利用室外给水管网的水压直接供水。当室外给水管网 的水压和（或）水量不足时，应根据卫生安全、经济节能 的原则选用贮水调节和加压供水方案；
（2） 给水系统的竖向分区应根据建筑物用途、层数、使用 要求、材料设备性能、维护管理、节约供水、能耗等因素 综合确定；
