一、选择题1、回程误差表明的是在（）期间输出——输入特性曲线不重合的程度。

( D )A、多次测量B、同次测量C、不同测量D、正反行程2、传感器的下列指标全部属于静态特性的是（）( C )A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性3、（）是采用真空蒸发或真空沉积等方法，将电阻材料在基底上制成一层各种形式敏感栅而形成应变片。

这种应变片灵敏系数高，易实现工业化生产，是一种很有前途的新型应变片。

( D )A、箔式应变片B、半导体应变片C、沉积膜应变片D、薄膜应变片4、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。

( C )A、两个桥臂都应当用大电阻值工作应变片B、两个桥臂都应当用两个工作应变片串联C、两个桥臂应当分别用应变量变化相反的工作应变片D、两个桥臂应当分别用应变量变化相同的工作应变片5、金属丝的电阻随着它所受的机械变形（拉伸或压缩）的大小而发生相应的变化的现象称为金属的（）。

( B )A、电阻形变效应B、电阻应变效应C、压电效应D、压阻效应6、下列说法正确的是（）。

( D )A、差动整流电路可以消除零点残余电压，但不能判断衔铁的位置。

B、差动整流电路可以判断衔铁的位置，但不能判断运动的方向。

C、相敏检波电路可以判断位移的大小，但不能判断位移的方向。

D、相敏检波电路可以判断位移的大小，也可以判断位移的方向。

7、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（）。

( B )A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机二、判断题线性测量系统的灵敏度是时间的线性函数。

( F )涡流传感器一般不能用来测量钢板厚度。

( F )电感式传感器根据结构形式可分为自感式和互感式两种。

( F )光生伏特效应属于内光电效应的一种。

( T )引用误差反映了一个检测装置的综合性能指标，用来作为检测仪表的分类标准。

《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。

2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。

3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。

4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。

5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。

变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。

实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。

它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。

一、选择题1、回程误差表明的是在（）期间输出——输入特性曲线不重合的程度。

( D )A、多次测量B、同次测量C、不同测量D、正反行程2、传感器的下列指标全部属于静态特性的是（） ( C )A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性3、（）是采用真空蒸发或真空沉积等方法，将电阻材料在基底上制成一层各种形式敏感栅而形成应变片。

这种应变片灵敏系数高，易实现工业化生产，是一种很有前途的新型应变片。

( D )A、箔式应变片B、半导体应变片C、沉积膜应变片D、薄膜应变片4、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。

( C )A、两个桥臂都应当用大电阻值工作应变片B、两个桥臂都应当用两个工作应变片串联C、两个桥臂应当分别用应变量变化相反的工作应变片D、两个桥臂应当分别用应变量变化相同的工作应变片5、金属丝的电阻随着它所受的机械变形（拉伸或压缩）的大小而发生相应的变化的现象称为金属的（）。

( B )A、电阻形变效应B、电阻应变效应C、压电效应D、压阻效应6、下列说法正确的是（）。

( D )A、差动整流电路可以消除零点残余电压，但不能判断衔铁的位置。

B、差动整流电路可以判断衔铁的位置，但不能判断运动的方向。

C、相敏检波电路可以判断位移的大小，但不能判断位移的方向。

D、相敏检波电路可以判断位移的大小，也可以判断位移的方向。

7、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（）。

( B )A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机二、判断题线性测量系统的灵敏度是时间的线性函数。

( F )涡流传感器一般不能用来测量钢板厚度。

( F )电感式传感器根据结构形式可分为自感式和互感式两种。

( F )光生伏特效应属于内光电效应的一种。

第一章1-1 什么是测量值的绝对误差、相对误差、引用误差答：绝对误差是指测量值与真值的差，绝对误差是有正、负并有量纲的，即x L ∆=-相对误差分为：实际相对误差和标称相对误差：实际相对误差是指：绝对误差在真值中所占的百分比，即100%Lδ∆=⨯， 由于真值L 往往无法知道，相对误差常用标称相对误差。

标称相对误差是指：绝对误差在实际测量值中所占的百分比，即100%xδ∆=⨯。

引用误差是指：绝对误差在仪表满量程中所占的百分比，即100%γ∆=⨯-测量范围上限测量范围下线Δ——绝对误差；x ——测量值； L ——真值。

1-2 用测量范围为-50~150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差 ：x L ∆=-()1421402kPa =-= 实际相对误差：2100%100% 1.43%140L δ∆=⨯=⨯≈ 标称相对误差：2100%100% 1.41%142x δ∆=⨯=⨯≈引用误差：2100%100%1%15050γ∆=⨯=⨯=-+测量范围上限测量范围下线1-3 什么是系统误差系统误差可分为哪几类系统误差有哪些检验方法如何减小和消除系统误差答：在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在条件改变时，按一定规律（如线性、多项式、周期性等函数规律）变化的误差称为系统误差。

分两种：前者为恒值系统误差，后者为变值系统误差。

系统误差的检验方法：1.实验对比法2.残余误差观察法3.准则检测法系统误差的减小和消除：1.在测量结果中进行修正2.消除系统误差的根源3.在测量系统中采用补偿措施4.实时反馈修正第二章2-1 什么叫传感器它有哪几部分组成它们的作用及相互关系如何1、传感器是一种以一定的精确度把被测量转换为与之确定对应关系的、便于应用的某种物理量的测量装置。

2、传感器由敏感元件、转换元件和辅助部件组成。

作业3：3．问答题（1）什么是电阻的应变效应？利用应变效应解释金属应变式电阻传感器的工作原理。

答：金属导体在外力的作用下发生机械变形，其电阻值随着机械变形（伸长或缩短）的变化而发生变化，这种现象称为金属的应变效应。

现有一根长度为l ，截面积为A ，电阻率为ρ的金属丝，如图2-5所示。

图2-5 金属应变效应 未受力时，电阻值为S l R ρ= 当金属丝受到拉力F 作用时，将引起电阻值发生变化，电阻的相对变化量为SS l l R R ΔΔΔΔ-+=ρρ，当材料一定时，ρ不发生变化，电阻值的变化仅与金属丝长度和金属丝截面积的变化有关。

（2）弹性元件在应变式电阻传感器中起什么作用？答：弹性敏感元件是电阻式传感器的敏感元件，能直接感受到被测的量的变化。

（3）简述应变式电阻传感器测量电路的功能。

答：由于弹性敏感元件和应变片的应变量一般都很小，电阻值的变化量也很小，不易被观察、记录和传输，需要通过电桥电路将该电阻值的变化量放大，并转换成电压或电流信号。

（4）应变式电阻称重传感器的工作原理是什么？（5）电阻应变传感器测量加速度的原理是什么?答：当被测物体以加速度a 运动时，质量块受到一个与加速度方向相反的惯性力作用，悬臂梁在惯性力作用下产生弯曲变形，该变形被粘贴在悬臂梁上的应变片感受到并随之产生应变，从而使应变片的电阻值发生变化。

悬臂梁的应变在一定的频率范围内与质量块的加速度成正比，通过测量质量块悬臂梁的应变，便可知加速度的大小。

（6）试比较金属应变式传感器和半导体压电式传感器的异同点。

答：相同点：两者都是将应变力转换为电阻的变化。

不同点：金属应变式传感器是由于导体的长度和半径发生改变而引起电阻值的变化，而半导体应变式传感器是由于其载流子的迁移率发生变化而引起电阻值的变化。

作业4：3．问答题（1）简述电容式传感器的工作原理。

答：两平行极板组成的电容器，如果不考虑边缘效应，其电容量为 式中，ε为极板间介质的介电常数，A 为两电极互相覆盖的有效面积，d 为两电极之间的距离。

《传感器与检测技术》作业及答案第一次作业1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100 标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

3.已知对某电压的测量值U~N（50V,0.04V）,若要求置信概率达到50%，求相应的置信区间。

4、甲、乙二人分别用不同的方法，对同一电感进行多次测量，结果如下（假设均无粗大误差和系统误差）：甲 1.28 1.31 1.27 1.26 1.19 1.25乙 1.29 1.23 1.22 1.24 1.25 1.20写出测量结果表达式，评价哪个人的测量精密度高。

第一次作业答案1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

答案：2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

解:仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV 0 0.1 -0.2 -0.4 0.2 -0.2 -0.4 -0.3 0 0.3 0 修正值/mV 0 -0.1 0.2 0.4 -0.2 0.2 0.4 0.3 0 -0.3 03.已知对某电压的测量值U～N（50V,0.04V2）,若要求置信概率达到50%，求相应的置信区间。

传感器试题及答案一、填空题（20分）1. 传感器由（敏感元件，转换元件，基本转换电路）三部分组成。

2. 在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的（ 1.5）倍左右为宜。

3. 灵敏度的物理意义是（达到稳定工作状态时输出变化量与引起此变化的输入变化量之比。

）4. 精确度是指（测量结果中各种误差的综合，表示测量结果与被测量的真值之间的一致程度。

）5•为了测得比栅距W更小的位移量，光栅传感器要采用（细分）技术。

6. 热电阻主要是利用电阻随温度升高而（增大）这一特性来测量温度的。

7. 传感器静态特性主要有（线性度，迟滞，重复性，灵敏度）性能指标来描述。

8. 电容传感器有三种基本类型，即（变极距型电容传感器、变面积型电容传感器变介电常数型电容传感器）型。

9. 压电材料在使用中一般是两片以上在，以电荷作为输出的地方一般是把压电元件（并联）起来，而当以电压作为输出的时候则一般是把压电元件（串联）起来10. 压电式传感器的工作原理是：某些物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为（顺压电效应）。

相反，某些物质在外界磁场的作用下会产生机械变形，这种现象称为（逆压电效应）。

11. 压力传感器有三种基本类型，即（电容式，电感式，霍尔式）型.12. 抑制干扰的基本原则有（消除干扰源，远离干扰源，防止干扰窜入）.二、选择题（30分，每题3分）1下列（）不能用做加速度检测传感器。

D.热电偶2、将超声波（机械振动波）转换成电信号是利用压电材料的（）.C •压电效应3、下列被测物理量适合于使用红外传感器进行测量的是（）.C •温度4、属于传感器动态特性指标的是（）.D •固有频率5、对压电式加速度传感器，希望其固有频率（）.C.尽量高些6信号传输过程中，产生干扰的原因是（）C.干扰的耦合通道7、在以下几种传感器当中（）属于自发电型传感器.C、热电偶8、莫尔条纹光栅传感器的输出是（）.A.数字脉冲式9、半导体应变片具有（）等优点.A.灵敏度高10、将电阻应变片贴在（）上，就可以分别做成测力、位移、加速度等参数的传感器.C.弹性元件11、半导体热敏电阻率随着温度上升，电阻率（）.B.迅速下降12、在热电偶测温回路中经常使用补偿导线的最主要的目的是（）.C、将热电偶冷端延长到远离高温区的地方13、在以下几种传感器当中（ABD随便选一个）不属于自发电型传感器.A、电容式B、电阻式C、热电偶D、电感式14、（）的数值越大，热电偶的输出热电势就越大.D、热端和冷端的温差15、热电阻测量转换电路采用三线制是为了（ B、减小引线电阻的影响）.16、下列（）不能用做加速度检测传感器.B.压电式三、简答题（30分）1. 传感器的定义和组成框图？画出自动控制系统原理框图并指明传感器在系统中的位置和作用。

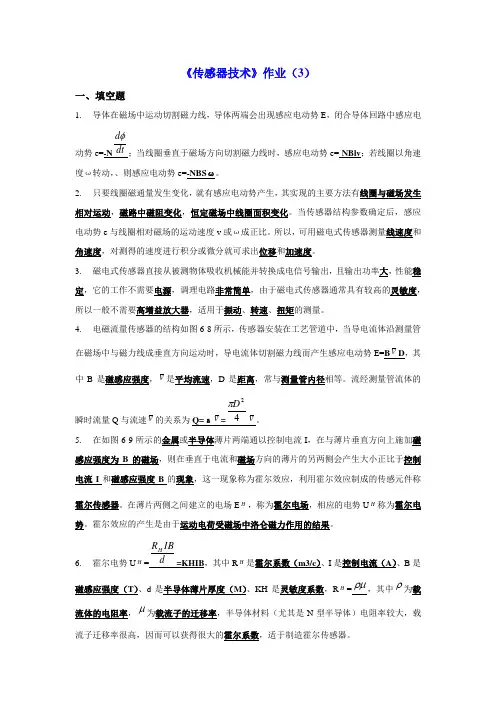

《传感器技术》作业（3）一、填空题1. 导体在磁场中运动切割磁力线，导体两端会出现感应电动势E ，闭合导体回路中感应电动势e=-N dt d φ；当线圈垂直于磁场方向切割磁力线时，感应电动势e=-NBlv ；若线圈以角速度ω转动，、则感应电动势e=-NBS ω。

2. 只要线圈磁通量发生变化，就有感应电动势产生，其实现的主要方法有线圈与磁场发生相对运动，磁路中磁阻变化，恒定磁场中线圈面积变化。

当传感器结构参数确定后，感应电动势e 与线圈相对磁场的运动速度v 或ω成正比。

所以，可用磁电式传感器测量线速度和角速度，对测得的速度进行积分或微分就可求出位移和加速度。

3. 磁电式传感器直接从被测物体吸收机械能并转换成电信号输出，且输出功率大，性能稳定，它的工作不需要电源，调理电路非常简单，由于磁电式传感器通常具有较高的灵敏度，所以一般不需要高增益放大器，适用于振动、转速、扭矩的测量。

4. 电磁流量传感器的结构如图6-8所示，传感器安装在工艺管道中，当导电流体沿测量管在磁场中与磁力线成垂直方向运动时，导电流体切割磁力线而产生感应电动势E=B v D ，其中B 是磁感应强度，v 是平均流速，D 是距离，常与测量管内径相等。

流经测量管流体的瞬时流量Q 与流速v 的关系为Q=аv =42D πv 。

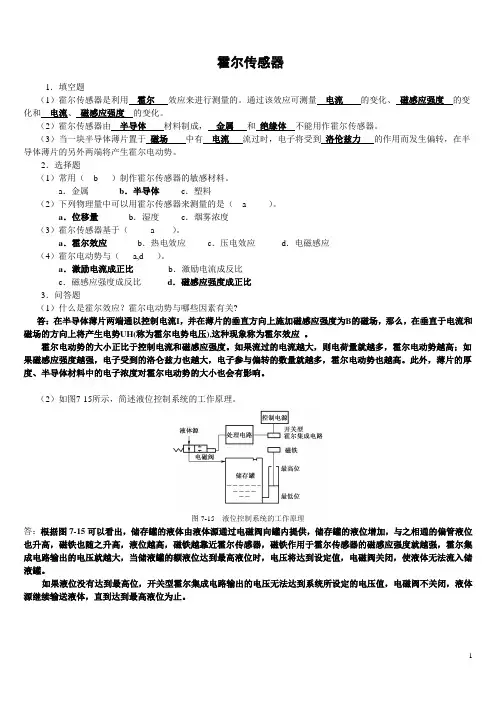

5. 在如图6-9所示的金属或半导体薄片两端通以控制电流I ，在与薄片垂直方向上施加磁感应强度为B 的磁场，则在垂直于电流和磁场方向的薄片的另两侧会产生大小正比于控制电流I 和磁感应强度B 的现象，这一现象称为霍尔效应，利用霍尔效应制成的传感元件称霍尔传感器。

在薄片两侧之间建立的电场E H ，称为霍尔电场，相应的电势U H 称为霍尔电势。

霍尔效应的产生是由于运动电荷受磁场中洛仑磁力作用的结果。

6. 霍尔电势U H =d IBR H =KHIB ，其中R H 是霍尔系数（m3/c ）、I 是控制电流（A ）、B 是磁感应强度（T ）、d 是半导体薄片厚度（M ）、KH 是灵敏度系数，R H =ρμ，其中ρ为载流体的电阻率，μ为载流子的迁移率，半导体材料（尤其是N 型半导体）电阻率较大，载流子迁移率很高，因而可以获得很大的霍尔系数，适于制造霍尔传感器。
