实验一 生物信号处理系统的使用方法

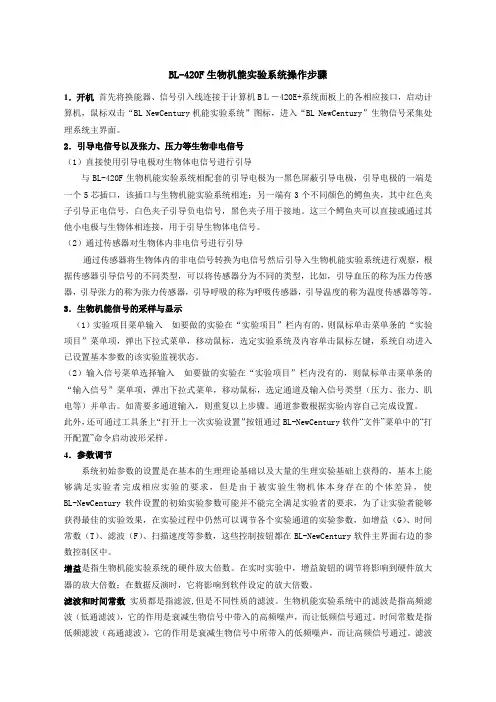

BL-420F生物机能实验系统操作步骤1．开机首先将换能器、信号引入线连接于计算机BＬ－420E+系统面板上的各相应接口，启动计算机，鼠标双击“BL NewCentury机能实验系统”图标，进入“BL NewCentury”生物信号采集处理系统主界面。

2．引导电信号以及张力、压力等生物非电信号（1）直接使用引导电极对生物体电信号进行引导与BL-420F生物机能实验系统相配套的引导电极为一黑色屏蔽引导电极，引导电极的一端是一个5芯插口，该插口与生物机能实验系统相连；另一端有3个不同颜色的鳄鱼夹，其中红色夹子引导正电信号，白色夹子引导负电信号，黑色夹子用于接地。

这三个鳄鱼夹可以直接或通过其他小电极与生物体相连接，用于引导生物体电信号。

（2）通过传感器对生物体内非电信号进行引导通过传感器将生物体内的非电信号转换为电信号然后引导入生物机能实验系统进行观察，根据传感器引导信号的不同类型，可以将传感器分为不同的类型，比如，引导血压的称为压力传感器，引导张力的称为张力传感器，引导呼吸的称为呼吸传感器，引导温度的称为温度传感器等等。

3．生物机能信号的采样与显示（1）实验项目菜单输入如要做的实验在“实验项目”栏内有的，则鼠标单击菜单条的“实验项目”菜单项，弹出下拉式菜单，移动鼠标，选定实验系统及内容单击鼠标左键，系统自动进入已设置基本参数的该实验监视状态。

（2）输入信号菜单选择输入如要做的实验在“实验项目”栏内没有的，则鼠标单击菜单条的“输入信号”菜单项，弹出下拉式菜单，移动鼠标，选定通道及输入信号类型（压力、张力、肌电等）并单击。

如需要多通道输入，则重复以上步骤。

通道参数根据实验内容自己完成设置。

此外，还可通过工具条上“打开上一次实验设置”按钮通过BL-NewCentury软件“文件”菜单中的“打开配置”命令启动波形采样。

4．参数调节系统初始参数的设置是在基本的生理理论基础以及大量的生理实验基础上获得的，基本上能够满足实验者完成相应实验的要求，但是由于被实验生物机体本身存在的个体差异，使BL-NewCentury软件设置的初始实验参数可能并不能完全满足实验者的要求，为了让实验者能够获得最佳的实验效果，在实验过程中仍然可以调节各个实验通道的实验参数，如增益（G）、时间常数（T）、滤波（F）、扫描速度等参数，这些控制按钮都在BL-NewCentury软件主界面右边的参数控制区中。

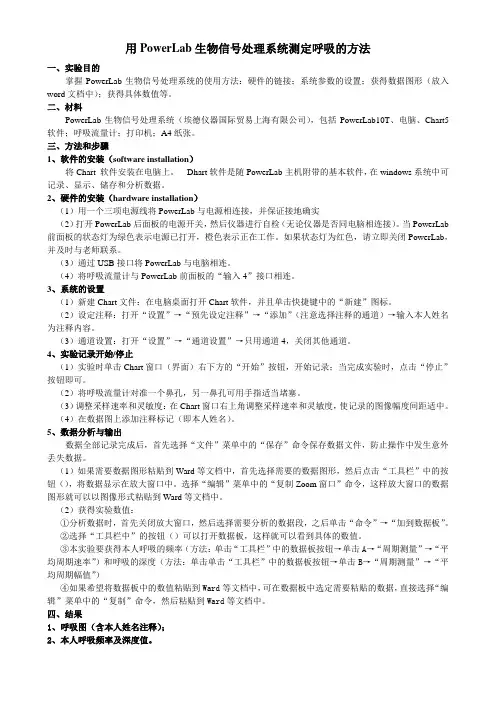

用PowerLab生物信号处理系统测定呼吸的方法一、实验目的掌握PowerLab生物信号处理系统的使用方法：硬件的链接；系统参数的设置；获得数据图形（放入word文档中）；获得具体数值等。

二、材料PowerLab生物信号处理系统（埃德仪器国际贸易上海有限公司），包括PowerLab10T、电脑、Chart5软件；呼吸流量计；打印机；A4纸张。

三、方法和步骤1、软件的安装（software installation）将Chart 软件安装在电脑上。

Dhart软件是随PowerLab主机附带的基本软件，在windows系统中可记录、显示、储存和分析数据。

2、硬件的安装（hardware installation）（1）用一个三项电源线将PowerLab与电源相连接，并保证接地确实（2）打开PowerLab后面板的电源开关，然后仪器进行自检（无论仪器是否同电脑相连接）。

当PowerLab 前面板的状态灯为绿色表示电源已打开，橙色表示正在工作。

如果状态灯为红色，请立即关闭PowerLab，并及时与老师联系。

（3）通过USB接口将PowerLab与电脑相连。

（4）将呼吸流量计与PowerLab前面板的“输入4”接口相连。

3、系统的设置（1）新建Chart文件：在电脑桌面打开Chart软件，并且单击快捷键中的“新建”图标。

（2）设定注释：打开“设置”→“预先设定注释”→“添加”（注意选择注释的通道）→输入本人姓名为注释内容。

（3）通道设置：打开“设置”→“通道设置”→只用通道4，关闭其他通道。

4、实验记录开始/停止（1）实验时单击Chart窗口（界面）右下方的“开始”按钮，开始记录；当完成实验时，点击“停止”按钮即可。

（2）将呼吸流量计对准一个鼻孔，另一鼻孔可用手指适当堵塞。

（3）调整采样速率和灵敏度：在Chart窗口右上角调整采样速率和灵敏度，使记录的图像幅度间距适中。

（4）在数据图上添加注释标记（即本人姓名）。

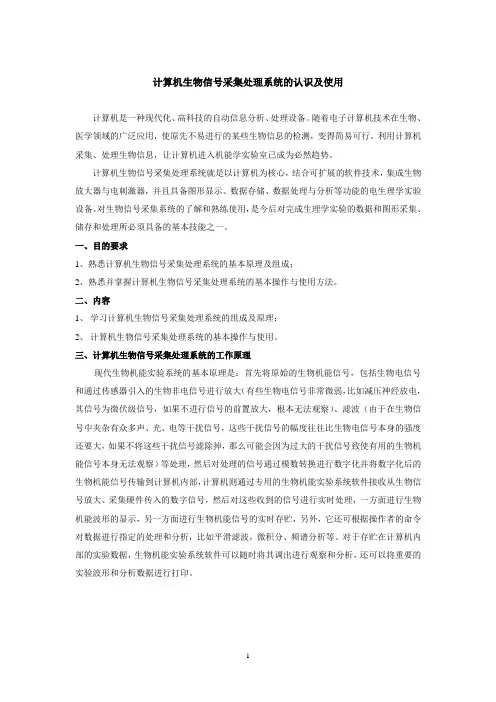

计算机生物信号采集处理系统的认识及使用计算机是一种现代化、高科技的自动信息分析、处理设备。

随着电子计算机技术在生物、医学领域的广泛应用，使原先不易进行的某些生物信息的检测，变得简易可行。

利用计算机采集、处理生物信息，让计算机进入机能学实验室已成为必然趋势。

计算机生物信号采集处理系统就是以计算机为核心，结合可扩展的软件技术，集成生物放大器与电刺激器，并且具备图形显示、数据存储、数据处理与分析等功能的电生理学实验设备。

对生物信号采集系统的了解和熟练使用，是今后对完成生理学实验的数据和图形采集、储存和处理所必须具备的基本技能之一。

一、目的要求1、熟悉计算机生物信号采集处理系统的基本原理及组成；2、熟悉并掌握计算机生物信号采集处理系统的基本操作与使用方法。

二、内容1、学习计算机生物信号采集处理系统的组成及原理；2、计算机生物信号采集处理系统的基本操作与使用。

三、计算机生物信号采集处理系统的工作原理现代生物机能实验系统的基本原理是：首先将原始的生物机能信号，包括生物电信号和通过传感器引入的生物非电信号进行放大（有些生物电信号非常微弱，比如减压神经放电，其信号为微伏级信号，如果不进行信号的前置放大，根本无法观察）、滤波（由于在生物信号中夹杂有众多声、光、电等干扰信号，这些干扰信号的幅度往往比生物电信号本身的强度还要大，如果不将这些干扰信号滤除掉，那么可能会因为过大的干扰信号致使有用的生物机能信号本身无法观察）等处理，然后对处理的信号通过模数转换进行数字化并将数字化后的生物机能信号传输到计算机内部，计算机则通过专用的生物机能实验系统软件接收从生物信号放大、采集硬件传入的数字信号，然后对这些收到的信号进行实时处理，一方面进行生物机能波形的显示，另一方面进行生物机能信号的实时存贮，另外，它还可根据操作者的命令对数据进行指定的处理和分析，比如平滑滤波，微积分、频谱分析等。

对于存贮在计算机内部的实验数据，生物机能实验系统软件可以随时将其调出进行观察和分析，还可以将重要的实验波形和分析数据进行打印。

实验一生理学实验方法与生物机能实验系统操作【目的要求】1、了解生理学实验的基本操作技术；2、了解生理学常用实验器械，熟悉并掌握BL-420生物机能实验系统的使用。

3、学习解剖生理学实验报告的写作。

【实验内容】一、生理学实验方法1、实验动物的选择2、常用动物的捕捉方法3、常用动物的麻醉方法（1）常用的麻醉剂（2）常用麻醉给药途径4、用动物的固定方法5、常用手术的基本操作二、BL-420生物机能实验系统的操作BL-420生物机能实验系统是配置在微机上的4通道生物信号采集、放大、显示、记录与处理系统。

它具有记录仪+示波器+放大器+剌激器+心电图仪等传统的实验仪器的全部功能。

可记录动作电位、神经放电、肌电、脑电、心电、慢速电信号、压力、张力、呼吸、温度以及液滴计数等信号。

可输出电压、电流用于刺激。

由以下三部分构成：1．微型计算机。

2．BL-420生物信号采集、放大、A／D转换及刺激输出等多功能硬卡和前面板。

3．BL-420生物信号显示与处理软件。

实验二坐骨神经-腓肠肌标本与坐骨神经标本的制备【目的要求】学习两栖类的毁髓方法；掌握坐骨神经-腓肠肌标本的制备方法。

【实验原理】两栖类动物的一些基本生命活动和生理功能与温血动物近似，但其离体组织所需的生活条件比较简单，易于控制和掌握。

在生理实验中常用蟾蜍或蛙的离体组织或器官作为实验标本。

如用蟾蜍的坐骨神经腓肠肌标本来观察兴奋性、兴奋过程、刺激的一些规律及骨骼肌收缩特点等。

因此，制备坐骨神经腓肠肌标本是生理实验中必须掌握的一项基本技能。

【材料与器械】蟾蜍或蛙、任氏液、蛙类手术器械（普通剪刀、手术剪、手术镊、眼科剪、眼科镊、金属探针）、玻璃分针、蛙板、蛙钉、细线、培养皿、滴管、小烧杯、锌铜弓等。

【实验步骤】1、破坏脑和脊髓（双毁髓）取蟾蜍一只，用自来水冲洗干净（勿用手搓）。

左手握住蟾蜍，使其背部向上，用大拇指或食指使头前俯(以头颅后缘稍稍拱起为宜)。

右手持探针由头颅后缘的枕骨大孔处垂直刺入椎管（图2-1）。

Medlab生物信号采集系统使用步骤1．打开电脑。

2．确认仪器电源线及USB线已连接好，打开仪器电源。

3．点击电脑桌面上Medlab.exe程序，进入软件界面。

4．如出现“Medlab操作提示对话框”，请按照提示进行检查。

5．进入软件界面后，点击：菜单栏“实验”，从下拉选项里选择所做的实验；或从保存过的实验配置里打开实验，点击“文件”→“打开配置”；对于以前做过的实验数据，可以打开后“新建”，也可以按照自己实验的要求配置实验参数。

6．把所需换能器插入所选通道后，点击右下角“开始”钮。

7．开始采样后，如果描记的曲线不在零点，则需进行零点设置：点击“处理名称”→“零点设置”。

8．把换能器与动物连接好，系统描记出正常的实验曲线。

9．对于第一次做的张力、血压等实验如有定量要求，可对换能器进行定标，具体操作方法请参阅《MedLab说明书(V6)》，定好标后点击“文件”→“保存配置”，以便下次使用。

10．实验结束后先保存原始数据：点击“文件”→“另存为”，输入文件名保存。

11. 要打印的实验曲线，点击快捷工具栏的“实验曲线入打印编辑窗”，点击快捷工具栏的“打印预览窗”，进行编辑。

11．实验结束先退出软件，再关仪器电源，最后关闭电脑。

清洗实验用品，完成实验工作。

1．张力换能器定标方法：换能器插入软件设置对应的通道，点击“通用”→“处理方法”，在对话框中的“处理名称”中选择需要的换能器，如图：然后开始采样，采样过程中点击“零点设置”，曲线在零点后，在张力换能器上挂好砝码（砝码的大小根据所选换能器的量程来选择），此时曲线上升，等曲线波动稳定成直线后停止采样，点击“换能器定标”，鼠标在曲线平稳的地方点击一次，出现一条高亮显示的竖线，这时定标对话框里产生“原值”，在“新值”里输入砝码重量，然后“确定”，完成定标。

最后可以将这次定标配置保存下来，以便以后使用：“文件”→“保存配置”。

2．压力换能器定标方法：换能器插入软件设置对应的通道，点击“通用”→“处理方法”，在对话框中的“处理名称”。

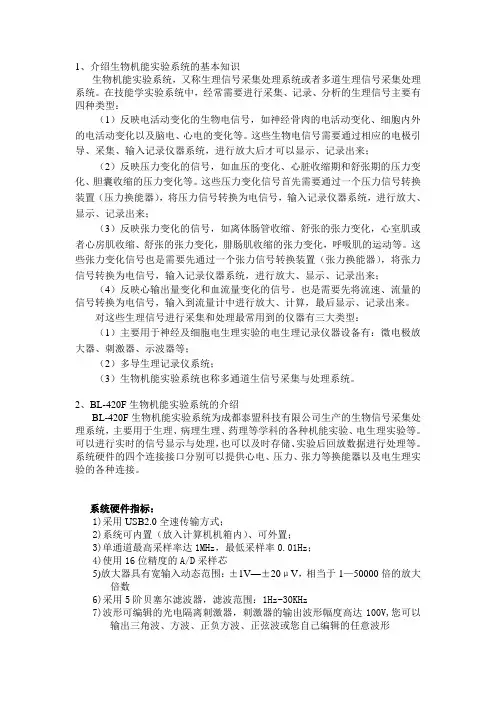

1、介绍生物机能实验系统的基本知识生物机能实验系统，又称生理信号采集处理系统或者多道生理信号采集处理系统。

在技能学实验系统中，经常需要进行采集、记录、分析的生理信号主要有四种类型：（1）反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。

这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来；（2）反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。

这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来；（3）反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。

这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来；（4）反映心输出量变化和血流量变化的信号。

也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。

对这些生理信号进行采集和处理最常用到的仪器有三大类型：（1）主要用于神经及细胞电生理实验的电生理记录仪器设备有：微电极放大器、刺激器、示波器等；（2）多导生理记录仪系统；（3）生物机能实验系统也称多通道生信号采集与处理系统。

2、BL-420F生物机能实验系统的介绍BL-420F生物机能实验系统为成都泰盟科技有限公司生产的生物信号采集处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。

可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理等。

系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。

系统硬件指标：1)采用USB2.0全速传输方式；2)系统可内置（放入计算机机箱内）、可外置；3)单通道最高采样率达1MHz，最低采样率0.01Hz；4)使用16位精度的A/D采样芯5)放大器具有宽输入动态范围：±1V—±20μV，相当于1—50000倍的放大倍数6)采用5阶贝塞尔滤波器，滤波范围：1Hz~30KHz7)波形可编辑的光电隔离刺激器，刺激器的输出波形幅度高达100V,您可以输出三角波、方波、正负方波、正弦波或您自己编辑的任意波形8)内置12导联标准心电选择电路，1通道可任意选择12导联标准心电波形9)无需手动按钮就可直接进行多设备同步级联，扩展为8~16个采样通道的新设备系统软件指标：1)可任意拖动灵活改变窗口宽度的双视观察系统，在不停止实时实验观察的同时查看以前记录的数据，而且可实现不同状态下实验波形前后变化的对比；2)为了适应于实验教学工作，我们预设计了十大类共计55个实验模块，为国内外同类产品中预制实验模块最多的产品；3)为了适应于科研工作，我们设计了众多的实验数据分析功能：能够对原始波形或记录的波形进行实时地微分、积分、频率直方图以及频谱分析等数据处理工作；4)具有多种通用数据测量方式：包括单点测量、两点测量、区间测量、实时测量等，可测量出波形的最大、最小、平均值，斜率、时间、频率、均方差等参数；5)众多的专用数据测量功能：血流动力学实验参数的分析、心肌细胞动作电位参数的测量、苯海拉明的拮抗参数（PA2、PD2）的测定等测量功能，还可以按照Bliss法计算LD50、ED50值、计算t检验和半衰期值等；6)4通道扫描速度独立可调，零扫描速度采样，通用程控刺激等功能更具有独特魅力；7)实时采样过程中，可以根据需要随时改变采样率8)用户可以根据需要设定1——16个显示通道（5-16通道可用于分析）BL-420F系统的使用1）、将所需要的换能器连接到相应的接口上，开机，双击图标进入通道窗口。

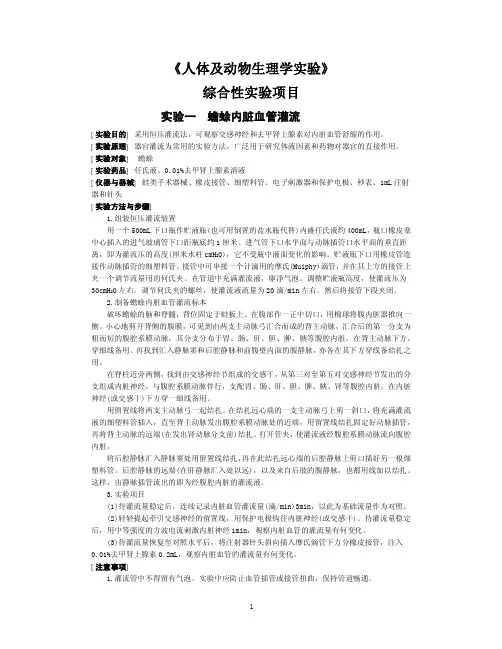

《人体及动物生理学实验》综合性实验项目实验一蟾蜍内脏血管灌流[实验目的] 采用恒压灌流法，可观察交感神经和去甲肾上腺素对内脏血管舒缩的作用。

[实验原理] 器官灌流为常用的实验方法，广泛用于研究体液因素和药物对器官的直接作用。

[实验对象]蟾蜍[实验药品] 任氏液、0.01%去甲肾上腺素溶液[仪器与器械] 蛙类手术器械、橡皮接管、细塑料管、电子刺激器和保护电极、秒表、1mL注射器和针头[实验方法与步骤]1.组装恒压灌流装置用一个500mL下口瓶作贮液瓶(也可用倒置的盐水瓶代替)内盛任氏液约400mL，瓶口橡皮塞中心插入的进气玻璃管下口距瓶底约1厘米。

进气管下口水平面与动脉插管口水平面的垂直距离，即为灌流压的高度(厘米水柱cmH2O)，它不受瓶中液面变化的影响。

贮液瓶下口用橡皮管连接作动脉插管的细塑料管。

接管中可串接一个计滴用的摩氏(Muiphy)滴管，并在其上方的接管上夹一个调节流量用的何氏夹。

在管道中充满灌流液，驱净气泡。

调整贮液瓶高度，使灌流压为30cmH2O左右。

调节何氏夹的螺丝，使灌流液流量为20滴/min左右。

然后将接管下段夹闭。

2.制备蟾蜍内脏血管灌流标本破坏蟾蜍的脑和脊髓，背位固定于蛙板上。

在腹部作一正中切口，用棉球将腹内脏器推向一侧。

小心地剪开背侧的腹膜，可见到由两支主动脉弓汇合而成的背主动脉，汇合后的第一分支为粗而短的腹腔系膜动脉，其分支分布于胃、肠、肝、胆、脾、胰等腹腔内脏。

在背主动脉下方，穿细线备用。

再找到汇入静脉窦和后腔静脉和前腹壁内面的腹静脉，亦各在其下方穿线备结扎之用。

在脊柱近旁两侧，找到由交感神经节组成的交感干，从第三对至第五对交感神经节发出的分支组成内脏神经，与腹腔系膜动脉伴行，支配胃、肠、肝、胆、脾、胰、肾等腹腔内脏。

在内脏神经(或交感干)下方穿一细线备用。

用留置线将两支主动脉弓一起结扎。

在结扎远心端的一支主动脉弓上剪一斜口，将充满灌流液的细塑料管插入，直至背主动脉发出腹腔系膜动脉处的近端，用留置线结扎固定好动脉插管，再将背主动脉的远端(在发出肾动脉分支前)结扎。

BL-420F生物机能实验系统操作步骤1．开机首先将换能器、信号引入线连接于计算机BＬ－420E+系统面板上的各相应接口，启动计算机，鼠标双击“BL NewCentury机能实验系统”图标，进入“BL NewCentury”生物信号采集处理系统主界面。

2．引导电信号以及张力、压力等生物非电信号（1）直接使用引导电极对生物体电信号进行引导与BL-420F生物机能实验系统相配套的引导电极为一黑色屏蔽引导电极，引导电极的一端是一个5芯插口，该插口与生物机能实验系统相连；另一端有3个不同颜色的鳄鱼夹，其中红色夹子引导正电信号，白色夹子引导负电信号，黑色夹子用于接地。

这三个鳄鱼夹可以直接或通过其他小电极与生物体相连接，用于引导生物体电信号。

（2）通过传感器对生物体内非电信号进行引导通过传感器将生物体内的非电信号转换为电信号然后引导入生物机能实验系统进行观察，根据传感器引导信号的不同类型，可以将传感器分为不同的类型，比如，引导血压的称为压力传感器，引导张力的称为张力传感器，引导呼吸的称为呼吸传感器，引导温度的称为温度传感器等等。

3．生物机能信号的采样与显示（1）实验项目菜单输入如要做的实验在“实验项目”栏内有的，则鼠标单击菜单条的“实验项目”菜单项，弹出下拉式菜单，移动鼠标，选定实验系统及内容单击鼠标左键，系统自动进入已设置基本参数的该实验监视状态。

（2）输入信号菜单选择输入如要做的实验在“实验项目”栏内没有的，则鼠标单击菜单条的“输入信号”菜单项，弹出下拉式菜单，移动鼠标，选定通道及输入信号类型（压力、张力、肌电等）并单击。

如需要多通道输入，则重复以上步骤。

通道参数根据实验内容自己完成设置。

此外，还可通过工具条上“打开上一次实验设置”按钮通过BL-NewCentury软件“文件”菜单中的“打开配置”命令启动波形采样。

4．参数调节系统初始参数的设置是在基本的生理理论基础以及大量的生理实验基础上获得的，基本上能够满足实验者完成相应实验的要求，但是由于被实验生物机体本身存在的个体差异，使BL-NewCentury软件设置的初始实验参数可能并不能完全满足实验者的要求，为了让实验者能够获得最佳的实验效果，在实验过程中仍然可以调节各个实验通道的实验参数，如增益（G）、时间常数（T）、滤波（F）、扫描速度等参数，这些控制按钮都在BL-NewCentury软件主界面右边的参数控制区中。

机能学实验报告刺激频率与骨骼肌肌收缩的关系摘要：目的：本实验在保持刺激时间（脉冲波宽）和对蟾蜍坐骨神经的刺激强度(脉冲振幅) 恒定的条件下，逐步增加或减小电脉冲刺激频率，观察记录腓肠肌收缩的收缩张力，分析探讨刺激频率与骨骼肌收缩张力的关系。

学习微机生物信号采集处理系统的使用。

方法：用2V 刺激强度，每隔10秒刺激一次，使刺激频率逐渐增加，记录不同频率时的肌肉收缩曲线，观察不同频率时的肌肉收缩变化。

结果：刺激频率较小时，肌肉为单收缩；随着刺激频率变大，肌肉收缩逐渐变为不完全强直收缩，继而为完全强直收缩。

结论：随着刺激频率的增加肌肉的反应依次表现为单收缩、不完全强直收缩和完全强直收缩。

肌肉收缩的幅度也增大。

关键词：骨骼肌刺激频率肌肉收缩一、实验材料蟾蜍或蛙，蛙板，玻璃棒，探针，粗剪刀，细剪刀，尖镊子，玻璃分针，大头针，任氏液，铁支架，张力换能器，瓷碗，培养皿，微机生物信号采集处理仪。

二、实验方法1、坐骨神经腓肠肌标本制备：蟾蜍毁脑脊髓，去上肢和内脏，下肢剥皮浸于任氏液中。

蟾蜍下肢背面向上置于蛙板上；用剪刀从脊柱正中剪开，向下从耻骨联合剪开分成两个下肢标本，用玻璃分针分离脊柱傍的神经丛，用线在近脊柱处结扎，剪断神经，从大腿至腘窝分离坐骨神经，将神经干提起剪断分支。

去除股骨上的肌肉，距膝关节1cm 剪断股骨，分离腓肠肌跟腱穿线结扎，剪断跟腱，游离腓肠肌，在膝关节剪去小腿其余办法，将坐骨神经－腓肠肌标本标本置任氏液中备用。

2、刺激及记录装置连接：（1）将腓肠肌跟腱的扎线固定在机械换能器弹簧片上，不宜太紧，此连线应与桌面垂直。

（2）把穿好线的坐骨神经轻轻提起，放在刺激电极上，应保证神经与刺激电极接触良好。

（3）换能器的输出端与PcLab 生物信号采集处理系统的输入通道3相连。

3、PcLab 参数设置：波宽0.1ms ，频率依次递增10Hz ，组间隔10s ，刺激频率2V ，记录，打标，开始刺激。

4、实验方法：用2V 刺激强度，使刺激频率依次增加10Hz ，记录不同频率时的肌肉收缩曲线，观察不同频率时的肌肉收缩变化。

绪言动物生理学是一门实验性学科。

因此学习动物生理学必须通过做一定的实验，才能更好地理解和掌握生理学的基本理论知识和知识。

是生理学教学中的一个重要组成部分。

一．实验课的目的生理学实验是以活的动物或人体为对象和材料进行实验，以此来了解和获得生理学知识的科学方法。

通过实验可以验证、巩固和加深课堂中生理学基本理论和知识。

同时，可通过生理实验，初步掌握生理学实验的基本技能和基本操作。

培养学生的科学思维方法和严肃的科学实验态度。

通过实验训练，可提高学生对各种生理现象的观察分析能力，以及解决问题的能力。

同时还可以培养学生的独立思考能力。

二．实验课的要求实验前，必须详细阅读实验指导，了解实验目的、原理和基本操作步骤。

并结合其基本理论，做到充分理解，心中有数。

并能预测实验的正确结果和可能出现的问题。

实验过程中，实验器材力求安放整齐，布局合理，便于操作。

同时要保持桌面清洁。

随时清除实验中的污物。

公用仪器、药品等不得随意挪动。

要爱护仪器。

节省实验动物和药品。

实验中还应注意实验分工交换，人人动手，使每个学生都有学习各种操作的机会。

实验时要认真、仔细、耐心地观察实验中出现的现象，并如实记录。

同时应对各种变化的原因进行分析和处理。

另外仪器发生故障应及时报告。

不得自行拆动。

实验用品损坏也应及时报告和登记。

实验后，将所用物品及器材进行整理和清洗。

实验用过的动物处死后，放在指定处。

最后要认真写出实验报告，及时上交。

三．实验结果的处理实验过程所得的结果都要分析和整理。

凡是属于测量性质的结果，如高低、长短、快慢、轻重、多少等，均应以正确的单位和数值定量。

凡有曲线记录的实验应尽量用曲线记录实验结果，并在曲线上标明各个变化。

如刺激标记，时间标记等。

有些结果为了比较和分析之便，可用表格或绘图表示。

制表时要全面而又简单明确。

绘图时应标出各坐标的意义。

非连续变化可用柱形图表示。

例如：对几个（组）实验对象，分别进行同样系列的实验观察所得结果，最宜制成表格。
