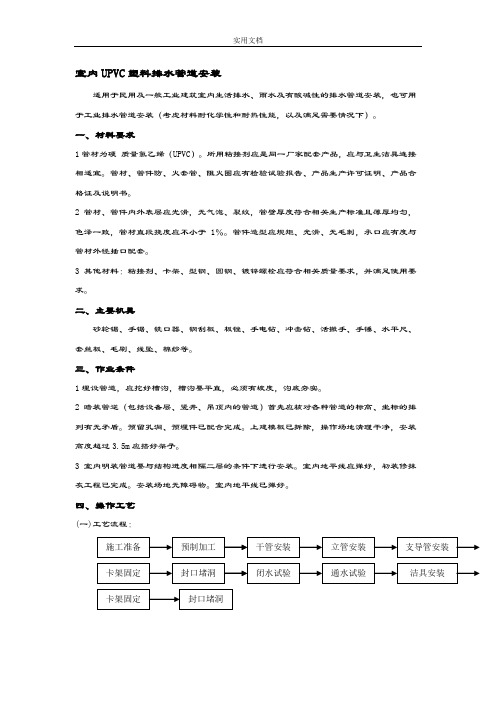

室内UPVC塑料排水管道安装适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装，也可用于工业排水管道安装（考虑材料耐化学性和耐热性能，以及满足需要情况下）。
一、材料要求1管材为硬质量氯乙烯（UPVC）。
所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。
管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。
2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管材直段挠度应不小于1％。
管件造型应规矩、光滑、无毛刺，承口应有度与管材外径插口配套。
3其他材料：粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足使用要求。
二、主要机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。
三、作业条件1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2暗装管逆（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞、预埋件已配合完成。
上建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。
3室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好，初装修抹灰工程己完成。
安装场地无障碍物。
室内地平线已弹好。
四、操作工艺(一)工艺流程：(二)预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，一约30～60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦拭干净。

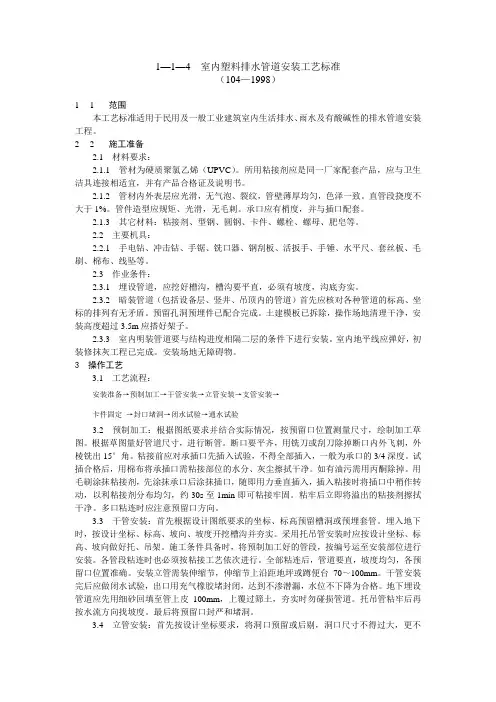

1—1—4 室内塑料排水管道安装工艺标准（104—1998）11范围本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。
22施工准备2.1 材料要求：2.1.1 管材为硬质聚氯乙烯（UPVC）。
所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。
2.1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
2.1.3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
2.2 主要机具：2.2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
2.3 作业条件：2.3.1 埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2.3.2 暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞预埋件已配合完成。
土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。
2.3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好，初装修抹灰工程已完成。
安装场地无障碍物。
3 操作工艺3.1 工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验3.2 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口中稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。

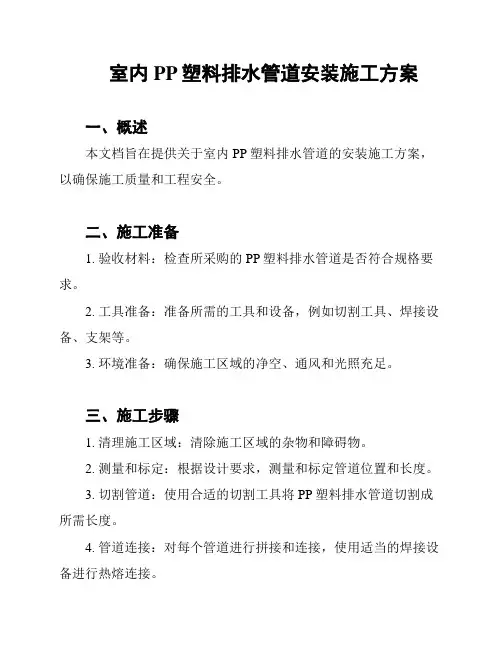

室内PP塑料排水管道安装施工方案一、概述本文档旨在提供关于室内PP塑料排水管道的安装施工方案，以确保施工质量和工程安全。
二、施工准备1. 验收材料：检查所采购的PP塑料排水管道是否符合规格要求。
2. 工具准备：准备所需的工具和设备，例如切割工具、焊接设备、支架等。
3. 环境准备：确保施工区域的净空、通风和光照充足。
三、施工步骤1. 清理施工区域：清除施工区域的杂物和障碍物。
2. 测量和标定：根据设计要求，测量和标定管道位置和长度。
3. 切割管道：使用合适的切割工具将PP塑料排水管道切割成所需长度。
4. 管道连接：对每个管道进行拼接和连接，使用适当的焊接设备进行热熔连接。
5. 安装支架：根据设计要求，安装适当数量和位置的支架以支撑管道。
6. 安装附件：安装管道的附件，例如弯头、三通、法兰等。
7. 检验和测试：对已安装的管道进行检查和测试，确保无泄漏和良好运行。
8. 清洁和保护：清洁施工区域并采取措施保护已安装的管道不受损坏。
四、安全注意事项1. 施工人员必须戴好防护用具，例如手套、护目镜和防护服。
2. 在施工过程中，要注意防滑和防扎伤。
3. 确保焊接设备的安全使用，遵循相关的安全操作规程。
4. 定期检查施工区域的通风情况，确保良好的空气流通。
五、质量控制1. 严格按照规格要求和设计要求施工。
2. 在施工过程中，及时进行质量检验，确保管道连接牢固、无渗漏。
3. 管道测试完成后，记录相应的测试数据和结果。
以上是室内PP塑料排水管道安装施工方案的基本内容，希望能对施工工作提供帮助。
如有任何疑问，请及时沟通。
室内塑料排水管道安装方法
一、施工准备
1、预留孔洞、预埋件已完成。
2、安装管道处土建墙面刮糙或光面已完。
3、埋地管道敷设时，土建工程回填土已完成并夯实，管沟符合要求。
二、施工方法
1、施工中一般按：管道预制→主干管道（埋地管道）安装→立管安装→支管安装的顺序进行。
2、管道系统安装时先将管材和管件承口试插一次，在其表面划出标记，粘接前先用干布将承口内侧和插口外侧擦试干净；粘接时涂刷胶粘剂先涂承口，后涂插口，涂抹应均匀，并立即找正方向将管子插入承口，使其准直，再加挤压。
当管端插入深度至标记处时保持静待2-3min后再进行下步工序施工。
3、支管安装时先根据坡度要求进行支、吊架安装，然后进行管道安装。
三、安装注意事项
1、埋地管道安装时应在土建回填土并夯实后开挖管沟，沟底可铺100mm-150mm的砂垫层。
管道安装完必须进行灌水试验，并经验收合格后方可进行地面以上的管道安装。
2、管道回填土应分层进行，回填过程中，管道下部与管底间的空隙处必须填实。
3、立管及横支管均需设置伸缩节，设置位置符合设计、规范要求。
伸缩节安装时不可一插到底，应留有一定的空隙。
横管伸缩节应采用锁紧式橡胶圈管件。
4、管材堆放、运输时应小心轻放，排列整齐，不得在烈日下曝晒，以防管材变形。
5、管道安装完毕，应将所有的管口封堵，防止杂物进入管中，并注意对已完工的成品保护。
建筑安装工程室内塑料排水管安装施工工艺及方法室内塑料排水管是建筑安装工程中常用的一种管道材料，它具有耐腐蚀、轻便、安装方便等优点，因此使用越来越广泛。
下面我将介绍室内塑料排水管的安装施工工艺及方法。
一、前期准备工作1.查看施工图纸，确定排水管的布置位置和尺寸，并绘制在墙面上。
2.根据排水管的尺寸和长度计算需要的材料和附件数量，并购买好。
3.对施工现场进行清洁，确保没有杂物和灰尘。
二、管道布置1.根据施工图纸上的排水管线路和尺寸，确定管道的布置位置，并在墙面上标出管道轴线。
2.根据排水管的尺寸和长度，将塑料排水管切割成合适的长度，并使用内外切割刀对切口进行修整。
3.使用管道夹具将排水管固定在墙面上，保持管道与墙面垂直，并保持适当的坡度。
三、管道连接1.使用直接快速连接器将两段排水管进行连接。
先将连接器的一个端口插入其中一段排水管的一端，然后将另一端口插入另一段排水管的一端，确保连接器两端卡紧。
2.使用同样的方法将其他排水管连接起来，确保每个连接点都紧密且无漏水。
3.对连接点进行密封处理，使用特制的密封胶条将连接点包裹，并确保密封胶条完全贴合排水管的表面。
四、防水处理1.在排水管的连接点和弯曲处使用特制的防水胶进行覆盖，确保排水管的连接部位具有良好的防水性能。
2.在排水管穿墙和地面处使用特制的防水套管进行包裹，确保排水管与墙面和地面之间的连接部位具有良好的防水性能。
五、验收与测试1.完成排水管的安装后，对排水管进行全面的验收。
检查每个连接点是否紧密、无漏水，并使用高压水龙头进行冲洗，测试排水管的排水性能。
2.对排水管进行压力测试，将一定压力的水注入排水管，观察一段时间内是否有漏水现象，并记录测试结果。
在进行室内塑料排水管的安装施工过程中，需要保证工艺和方法正确、严谨，并严格按照相关标准进行操作，以确保排水管的安装质量和使用性能。
室内塑料排水管道安装施工方案1.前期准备工作：施工前需要进行详细的设计和规划，确定排水系统的布局和管道的走向。
同时，需要充分了解现场情况，包括墙体结构、地面状况等。
根据设计要求和实际情况，准备所需的材料和工具。
2.密封处理：室内塑料排水管道需要进行密封处理，以确保排水系统的密封性能。
在接口处使用特殊的密封胶条或密封胶水进行封闭。
该步骤非常重要，可以避免漏水问题。
3.管道安装：根据设计要求和施工方案，安装主管道和分支管道。
首先安装主管道，然后根据需要添加分支管道。
确保管道的走向和坡度符合要求。
在安装过程中，需要注意管道的连接方式和固定方式，确保管道的牢固性。
4.排水设备安装：在管道安装完成后，安装各种排水设备，如马桶、洗手盆、浴缸等。
根据设备的尺寸和要求，进行相应的安装和连接。
确保设备的密封性和稳固性。
5.测试和检查：安装完成后，进行测试和检查工作。
使用专用工具测试排水系统的压力和流量，确保系统的正常工作。
检查各个接口和连接处是否牢固，并进行必要的调整和修复。
6.清理和维护：完成测试和检查后，进行系统的清理工作。
清除施工过程中产生的垃圾和残留物，并使用专用清洁剂清洗排水设备。
定期进行系统的维护，检查管道的状况，清除积存的污垢和阻塞物。
总结起来，室内塑料排水管道安装施工方案包括前期准备、密封处理、管道安装、排水设备安装、测试和检查以及清理和维护等多个步骤。
在施工过程中，需要根据设计要求和实际情况进行合理安排和调整，并注意施工质量和安全问题。
只有做到以上各个方面的全面考虑和精细施工，才能确保室内塑料排水管道的安装质量和使用效果。
室内UPVC塑料排水管道安装施工方案室内UPVC塑料排水管道是一种常见的排水系统，用于室内卫生间、厨房、洗衣房等地方的污水排放。
其特点是轻巧、耐腐蚀、易安装和维修等，因此在建筑行业中被广泛采用。
以下是室内UPVC塑料排水管道安装施工方案的详细说明。
一、材料和工具准备1.UPVC塑料管道：选用符合国家标准的管材，符合要求的直径和长度。
2.PVC排水管道配件：包括弯头、三通、四通、法兰、密封球等。
3.切割工具：使用锯条、管材切割器或电锯等工具进行管道的切割。
4.清洁工具：使用刷子、布等工具进行管道内部和外部的清洁。
5.粘接剂：选用符合要求的PVC粘接剂，确保粘接强度。
6.手工具：包括码尺、螺丝刀、榔头、刀具等工具。
二、测量和布置1.根据设计图纸，测量和确定排水管道的位置和高度。
2.将测量结果标记在墙壁和地面上，作为管道的参考点。
3.根据标记点，利用码尺等工具绘制出管道的布置图。
三、安装管道1.根据布置图，在墙壁和地面上钻孔，安装管道支架。
支架的间距根据管道的直径和长度确定。
2.一段段地安装UPVC塑料管道。
首先将管道放置在支架上，然后使用粘接剂将管道与管道配件连接起来。
3.确保管道连接口处没有残留物，使用刷子和布清洁管道和管道配件的内部和外部。
4.在管道的弯头、三通、法兰等关键位置使用密封球进行密封，以确保排水系统的密封性能。
5.定期检查管道的安装情况，确保所有管道都被正确安装。
6.在安装完所有的管道后，进行水压测试，以确保管道系统的密封性能。
四、验收和维护1.对安装完成的管道进行验收，检查是否存在漏水、渗水和管道连接是否牢固等问题。
2.做好管道系统的标志和验收记录，以备日后维护和维修使用。
3.定期进行管道系统的维护和保养，以延长管道的使用寿命。
以上是室内UPVC塑料排水管道安装施工方案的大致步骤和要点。
在实际施工过程中，需要根据具体情况进行调整和操作。
同时，为了确保工程质量，建议在施工过程中严格按照国家标准进行操作，并确保使用符合要求的材料和工具。
室内塑料排水管道安装工艺标准
室内塑料排水管道安装工艺标准
为了确保塑料排水管道的安装质量与可靠性，以下是一些安装标准和流程。
1. 施工前准备：
(1) 检查设计图纸，确定管道的位置、接口和施工流程。
(2) 检查管道材料的规格、型号、批次、数量等信息是否符合设计要求。
(3) 对工作场地进行检查，确认现场环境和设施是否安全、干净和符合施工标准。
2. 塑料排水管道的安装步骤：
(1) 切割与连接管道：
在管道连接处或弯曲的地方，将管道用锯子或电锯等工具进行切割。
然后，将连接器放入管道中，并使其与管道的外形相似。
检查连接口的位置是否正确，确保连接器能够正确地注入管道中。
(2) 安装管道支架：
在管道连接处或支架的位置，应安装支架以保持管道的水平或垂直，以避免负荷或管道变形。
支架的间距应不超过1米。
(3) 确定管道的坡度：
1。
(修订版)PVC排水管道安装技术流程1. 概述PVC排水管道是一种轻质、高强度的塑料管道，广泛应用于建筑、化工、环保等领域的排水系统。
本技术流程详细介绍了PVC排水管道的安装步骤，以保证管道系统的正常运行和安全性。
2. 准备工作- 确认管道布置图和施工方案，了解管道的走向、规格和长度。
- 检查管道及配件的质量和数量，确保符合设计要求。
- 准备施工工具和设备，如切割机、电钻、螺丝刀等。
- 对施工人员进行技术培训和安全教育。
3. 管道切割使用切割机或钢锯按照设计长度切割PVC管道，切割面应平整、光滑，无毛刺。
切割时应注意安全，佩戴防护眼镜和手套。
4. 管道连接- 采用承插式连接时，将管道插入承口内，确保插入深度符合要求。
- 采用对接式连接时，将两端管道的对接面擦拭干净，均匀涂抹专用胶水。
- 连接后，用手轻拉管道，检查连接是否牢固。
5. 管道铺设- 按照布置图和施工方案，将管道铺设到设计位置。
- 管道的弯曲部分应采用专用弯头连接，弯曲半径应符合要求。
- 在管道交叉、分支处，应采用专用三通、四通连接。
6. 固定和吊装- 使用吊钩、吊架或其他固定设备，将管道固定在建筑结构上。
- 管道吊装时，应采用专用吊具，避免对管道造成损伤。
7. 系统测试- 管道安装完成后，进行系统压力测试，测试压力不应低于工作压力的1.5倍。
- 测试过程中，观察管道是否有渗漏、破裂等现象。
- 测试合格后，进行系统清水冲洗，确保管道内无杂质。
8. 系统验收- 检查管道安装质量，包括管道的走向、连接、固定等。
- 检查管道系统是否有渗漏、损坏等现象。
- 验收合格后，填写验收记录表，提交相关资料。
9. 安全与环保- 施工过程中，严格遵守安全操作规程，确保人身安全。
- 妥善处理废弃物和废水，避免对环境造成污染。
10. 技术支持与维护- 施工过程中，如有技术问题，及时与技术部门沟通，寻求支持。
- 管道系统运行后，定期进行维护和检查，确保系统正常运行。
室内塑料排水管道安装方法第一步：确定设计方案在进行室内塑料排水管道安装之前，需先确定合适的设计方案。
根据建筑的结构、用途以及排水系统的需求，确定管道的走向、大小和连接方式等。
第二步：准备工作在进行安装之前，需要准备好必要的工具和材料。
工具包括切割工具、电焊机、胶水、油漆刷等。
材料包括PVC管道、弯头、三通、接头等。
第三步：测量和切割根据设计方案，使用卷尺等工具进行测量并标记出管道的位置和长度。
使用切割工具将PVC管道按照合适的长度切割。
注意保持切口平整，以便后续的焊接和连接。
第四步：焊接和连接使用电焊机对PVC管道进行焊接。
先将管道表面清洁干净，然后使用电焊机将管道熔化并迅速连接。
焊接完成后，用胶水或密封胶密封管道连接处，以确保排水系统的密封性。
第五步：安装支架和吊管在墙壁或天花板上安装支架，用于支撑和固定管道。
根据需要，可以使用U型夹或支撑片等固定管道，确保其稳定性。
如果需要跨越空间或平行于地面安装管道，可以使用吊管装置来提供支撑。
第六步：清洁和测试在完成管道的安装后，需对其进行清洁。
使用刷子和水冲洗管道的内部和外部，确保排水通畅。
然后进行系统测试，使用适当的工具和设备，检查排水系统的运行状况和密封性。
第七步：维护和保养一旦排水系统安装完毕，定期进行维护和保养是非常重要的。
定期检查排水系统是否有漏水或堵塞情况，及时清除堵塞物，确保系统能够正常运行。
总结：室内塑料排水管道的安装方法包括确定设计方案、准备工作、测量和切割、焊接和连接、安装支架和吊管、清洁和测试以及维护和保养。
正确的安装方法可以确保排水系统的正常运行和使用寿命。
在进行安装时，需要注意安全措施，遵循相关的操作规程，确保工作的质量和安全。
