2020年中国石油大学网络教育060163汽轮机原理及运行-20考试试题及参考答案

《汽轮机原理》考试试题及答案第一章汽轮机级的工作原理一、填空题1.汽轮机级内漏汽主要发生在隔板和动叶顶部。

2.叶轮上开平衡孔可以起到减小轴向推力的作用。

3.部分进汽损失包括鼓风损失和4.汽轮机的外部损失主要有机械损失和轴封损失。

5.湿气损失主要存在于汽轮机的末级和次末级。

6.在反动级、冲动级和速度级三种方式中，要使单级汽轮机的焓降大，损失较少，应采用反动级。

7.轮周损失包括：喷嘴损失、动叶损失、余速损失。

二、单项选择题1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

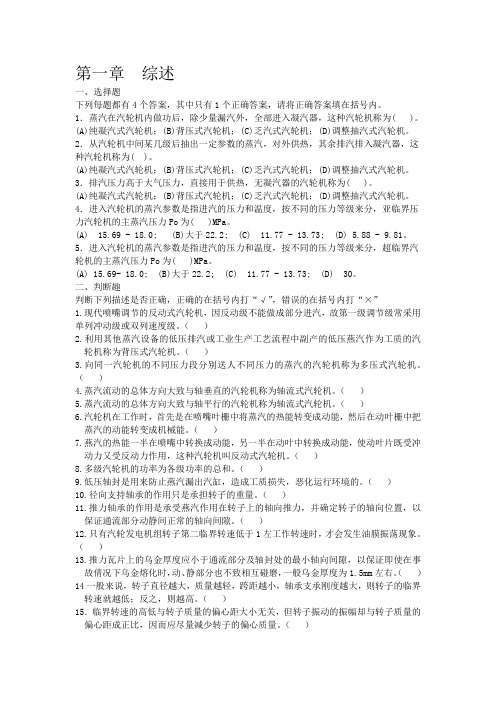

第一章综述一、选择题下列每题都有4个答案，其中只有1个正确答案，请将正确答案填在括号内。

1．蒸汽在汽轮机内做功后，除少量漏汽外，全部进入凝汽器，这种汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

2．从汽轮机中间某几级后抽出一定参数的蒸汽，对外供热，其余排汽排入凝汽器，这种汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

3．排汽压力高于大气压力，直接用于供热，无凝汽器的汽轮机称为( )。

(A)纯凝汽式汽轮机；(B)背压式汽轮机；(C)乏汽式汽轮机；(D)调整抽汽式汽轮机。

4．进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级来分，亚临界压力汽轮机的主蒸汽压力Po为( )MPa。

(A) 15.69 - 18.0; (B)大于22.2; (C) 11.77 - 13.73; (D) 5.88 - 9.81。

5．进入汽轮机的蒸汽参数是指进汽的压力和温度，按不同的压力等级来分，超临界汽轮机的主蒸汽压力Po为( )MPa。

(A) 15.69- 18.0; (B)大于22.2; (C) 11.77 - 13.73; (D) 30。

二、判断趣判断下列描述是否正确，正确的在括号内打“√”，错误的在括号内打“×”1.现代喷嘴调节的反动式汽轮机，因反动级不能做成部分进汽，故第一级调节级常采用单列冲动级或双列速度级。

（）2.利用其他蒸汽设备的低压排汽或工业生产工艺流程中副产的低压燕汽作为工质的汽轮机称为背压式汽轮机。

（）3.向同一汽轮机的不同压力段分别送人不同压力的蒸汽的汽轮机称为多压式汽轮机。

（）4.蒸汽流动的总体方向大致与轴垂直的汽轮机称为轴流式汽轮机。

（）5.蒸汽流动的总体方向大致与轴平行的汽轮机称为轴流式汽轮机。

（）6.汽轮机在工作时，首先是在喷嘴叶栅中将蒸汽的热能转变成动能，然后在动叶栅中把蒸汽的动能转变成机械能。

热工基础 第1页 共8页

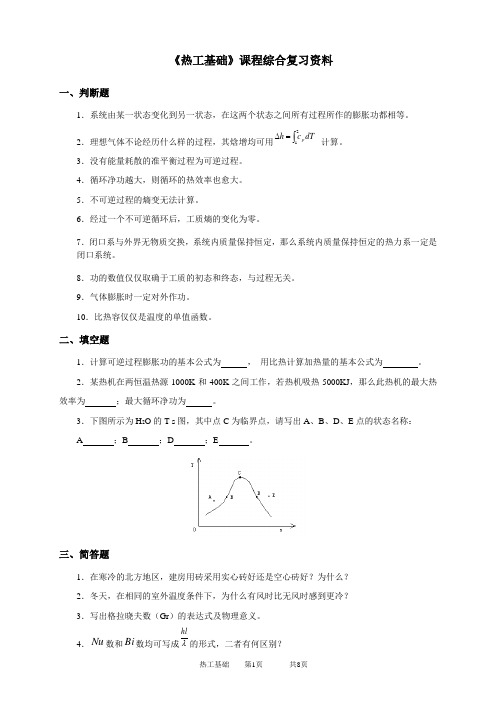

《热工基础》课程综合复习资料
一、判断题
1．系统由某一状态变化到另一状态，在这两个状态之间所有过程所作的膨胀功都相等。

2．理想气体不论经历什么样的过程，其焓增均可用
dT c h p ⎰=∆21 计算。

3．没有能量耗散的准平衡过程为可逆过程。

4．循环净功越大，则循环的热效率也愈大。

5．不可逆过程的熵变无法计算。

6．经过一个不可逆循环后，工质熵的变化为零。

7．闭口系与外界无物质交换，系统内质量保持恒定，那么系统内质量保持恒定的热力系一定是闭口系统。

8．功的数值仅仅取确于工质的初态和终态，与过程无关。

9．气体膨胀时一定对外作功。

10．比热容仅仅是温度的单值函数。

二、填空题
1．计算可逆过程膨胀功的基本公式为
， 用比热计算加热量的基本公式为 。

2．某热机在两恒温热源1000K 和400K 之间工作，若热机吸热5000KJ ，那么此热机的最大热效率为 ；最大循环净功为 。

3．下图所示为H 2O 的T-s 图，其中点C 为临界点，请写出A 、B 、D 、E 点的状态名称：
A ；
B ；D ；E 。

三、简答题
1．在寒冷的北方地区，建房用砖采用实心砖好还是空心砖好？为什么？
2．冬天，在相同的室外温度条件下，为什么有风时比无风时感到更冷？
3．写出格拉晓夫数（Gr ）的表达式及物理意义。

4．Nu 数和Bi 数均可写成λhl
的形式，二者有何区别？。

汽机技术汽轮机运行考试题库及答案、填空题1 、运行班长（或值长）在工作负责人将工作票注销退回之前，不准将（检修设备）加入运行；2、工作票中运行人员补充安全措施”栏，如无补充措施，应在本栏中填写：（“无补充”）不得（空白）。

3、汽轮机的基本工作原理是力的（冲动原理）和（反动原理）；4、汽轮机的转动部分通常叫（转子），由（主轴）、（叶轮）、（动叶栅）、联轴器）及其它装在轴上的零部件组成。

5、汽轮机的静止部分通常由（汽缸）、（隔板）、（汽封）、（轴承）等组成。

6、汽轮机的额定参数下的正常停机主要可以分为（减负荷）、解列发电机）和（转子惰走）几个阶段。

7、根据电力法规要求：汽轮机应有以下自动保护装置：（自动主汽门）、（超速）、（轴向位移）、（低油压）和（低真空）保护装置。

8、汽轮机调速系统的静态试验是在汽轮机（静止）状态，起动高压）油泵对调速系统进行试验，测定各部套之间的（关系）曲线，并应与制造厂设计曲线（基本相符）。

9 、汽轮机的内部损失包括（进汽机构的节流）损失、（排汽管压力）损失、（级内）损失。

10、根据设备缺陷对安全运行的影响程度，设备缺陷分为严重设备缺陷）、（重大设备缺陷）、（般设备缺陷）三类。

11 、运行设备出现（一、二）类缺陷应迅速采取（有效）措施，严防扩大，并及时向有关领导汇报，需要（停机）处理的，及时提出（停机消缺）意见，严禁带病运行、拼设备。

12 、汽轮机事故停机一般分为（破坏真空紧急停机）、（不破坏真空故障停机）、（由值长根据现场具体情况决定的停机）13 、汽轮机调节系统一般由（转速感受机构）、（传动放大机构）、（执行机构）、（反馈装置）等组成。

14 、热电厂供热系统载热质有（蒸汽）和（热水）两种，分别称为（汽网）和（水热网）15、决定电厂热经济性的三个主要蒸汽参数是（初压力）、（初温度）、（排汽压力）。

16、汽轮机按热力特性分类分为凝汽式汽轮机）、（调整抽汽式汽轮机）、（背压式汽轮机）。

第一章绪论一、单项选择题1．新蒸汽参数为13.5MPa的汽轮机为（b）A．高压汽轮机B．超高压汽轮机C．亚临界汽轮机D．超临界汽轮机2．型号为N300-16.7/538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作原理一、单项选择题3．在反动级中，下列哪种说法正确?( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降4．下列哪个措施可以减小叶高损失?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5．下列哪种措施可以减小级的扇形损失?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6．纯冲动级动叶入口压力为P1，出口压力为P2，则P1和P2的关系为（C）A．P1<P2 B．P1>P2C．P1＝P2 D．P1≥P27．当选定喷嘴和动叶叶型后，影响汽轮机级轮周效率的主要因素( A )A.余速损失B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8．下列哪项损失不属于汽轮机级内损失( A )A.机械损失B.鼓风损失C.叶高损失D.扇形损失9．反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10．当汽轮机的级在( B )情况下工作时，能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

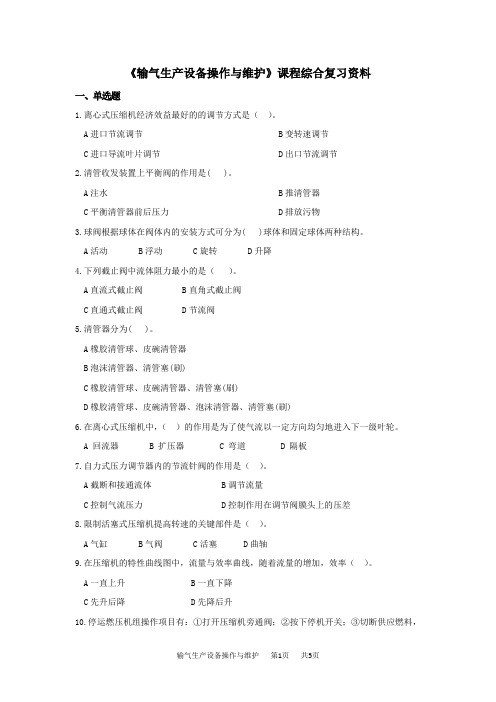

《输气生产设备操作与维护》课程综合复习资料
一、单选题
1.离心式压缩机经济效益最好的的调节方式是（）。

A进口节流调节 B变转速调节
C进口导流叶片调节 D出口节流调节
2.清管收发装置上平衡阀的作用是( )。

A注水 B推清管器
C平衡清管器前后压力 D排放污物
3.球阀根据球体在阀体内的安装方式可分为( )球体和固定球体两种结构。

A活动 B浮动 C旋转 D升降
4.下列截止阀中流体阻力最小的是（）。

A直流式截止阀 B直角式截止阀
C直通式截止阀 D节流阀
5.清管器分为( )。

A橡胶清管球、皮碗清管器
B泡沫清管器、清管塞(刷)
C橡胶清管球、皮碗清管器、清管塞(刷)
D橡胶清管球、皮碗清管器、泡沫清管器、清管塞(刷)
6.在离心式压缩机中，（）的作用是为了使气流以一定方向均匀地进入下一级叶轮。

A 回流器
B 扩压器
C 弯道
D 隔板
7.自力式压力调节器内的节流针阀的作用是（）。

A截断和接通流体 B调节流量
C控制气流压力 D控制作用在调节阀膜头上的压差
8.限制活塞式压缩机提高转速的关键部件是（）。

A气缸 B气阀 C活塞 D曲轴
9.在压缩机的特性曲线图中，流量与效率曲线，随着流量的增加，效率（）。

A一直上升 B一直下降
C先升后降 D先降后升
10.停运燃压机组操作项目有：①打开压缩机旁通阀；②按下停机开关；③切断供应燃料，
输气生产设备操作与维护第1页共5页。

模拟试题一一、单项选择题（每题2分，共20分）1．火力发电厂汽轮机的主要任务是：（B）A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能2．具有一定压力和温度的蒸汽在喷嘴中膨胀时（C）A. 压力下降，速度下降B. 压力上升，速度下降C. 压力下降，速度上升D. 压力上升，速度上升3．汽轮机的级中做功能力最大的级为：（C）A. 纯冲动级B. 带反动度的冲动级C. 复速级D. 反动级4．汽轮机除级内各项损失外，还可能发生下列哪些项损失？（D）A. 湿汽损失B. 隔板漏汽损失C. 叶顶漏汽损失D. 轴封漏汽损失5．多级汽轮机相对内效率降低的不可能原因是（D）。

A.余速利用系数降低B.级内损失增大C.进排汽损失增大D.重热系数降低6．正常运行时，关于凝汽器内真空的形成，判断下列四个答案中哪一个是正确答案？（B）A. 抽气器抽成的B. 蒸汽在较低的温度下凝结形成的C. 凝结水泵将水从凝汽器内抽出形成的D. 汽轮机的末级叶片比较长，蒸汽膨胀得比较充分形成的。

7．并列运行的机组，同步器的作用是（C）A. 改变机组的转速B. 改变调节系统油压C. 改变汽轮机功率D. 减小机组振动8．已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为（D）A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s9．关于喷嘴临界流量，在喷嘴出口面积一定的情况下，请判断下列说法哪个正确：（C）A．喷嘴临界流量只与喷嘴初参数有关B．喷嘴临界流量只与喷嘴终参数有关C．喷嘴临界流量与喷嘴压力比有关D. 喷嘴临界流量既与喷嘴初参数有关，也与喷嘴终参数有关10．当各种条件相同时，冲动式汽轮机与反动式汽轮机的级数比约为：（C）A. 2B. 1C. 1/2D. 1/4二、填空题（每题2分，共20分）1．叶轮上开平衡孔可以起到减小轴向推力的作用。

《热工基础》课程综合复习资料一、判断题1．系统由某一状态变化到另一状态，在这两个状态之间所有过程所作的膨胀功都相等。

2．理想气体不论经历什么样的过程，其焓增均可用dTc h p ⎰=∆21 计算。

3．没有能量耗散的准平衡过程为可逆过程。

4．循环净功越大，则循环的热效率也愈大。

5．不可逆过程的熵变无法计算。

6．经过一个不可逆循环后，工质熵的变化为零。

7．闭口系与外界无物质交换，系统内质量保持恒定，那么系统内质量保持恒定的热力系一定是闭口系统。

8．功的数值仅仅取确于工质的初态和终态，与过程无关。

9．气体膨胀时一定对外作功。

10．比热容仅仅是温度的单值函数。

二、填空题1．计算可逆过程膨胀功的基本公式为 ， 用比热计算加热量的基本公式为 。

2．某热机在两恒温热源1000K 和400K 之间工作，若热机吸热5000KJ ，那么此热机的最大热效率为 ；最大循环净功为 。

3．下图所示为H 2O 的T-s 图，其中点C 为临界点，请写出A 、B 、D 、E 点的状态名称： A ；B ；D ；E 。

三、简答题1．在寒冷的北方地区，建房用砖采用实心砖好还是空心砖好？为什么？ 2．冬天，在相同的室外温度条件下，为什么有风时比无风时感到更冷？ 3．写出格拉晓夫数（Gr ）的表达式及物理意义。

4．Nu 数和Bi 数均可写成λhl的形式，二者有何区别？5．在一有空调的房间内，夏天和冬天的室温均控制在20℃。

在同样舒适的感觉下，冬天要穿毛衣，而夏天只须穿衬衣，这是为什么？6．已知H2O压力为p=1.0MPa时的饱和温度为t s=179.88︒C。

试分析判断：在压力为p=1.0MPa、温度为t=200︒C时，其处于过冷水状态、过热蒸汽状态还是饱和蒸汽状态？7．冬天，在相同的室外温度条件下，为什么骑摩托车比步行时感到更冷些，一般要戴皮手套和护膝？8．在p-v图中有一可逆过程1-2，工质为理想气体。

试判断其过程热量q、过程功w以及热力学能变化∆u的正负。

《汽轮机原理》一、单项选择题6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率η u【 A 】A. 增大B. 降低C. 不变D. 无法确定9.在多级汽轮机中重热系数越大，说明【 A 】 A. 各级的损失越大 B. 机械损失越大C. 轴封漏汽损失越大D. 排汽阻力损失越大1.并列运行的机组，同步器的作用是【 C 】A. 改变机组的转速 B. 改变调节系统油压C. 改变汽轮机功率D. 减小机组振动5．多级汽轮机相对内效率降低的不可能原因是（D）。

A. 余速利用系数降低 B. 级内损失增大C. 进排汽损失增大D. 重热系数降低19. 关于喷嘴临界流量，在喷嘴出口面积一定的情况下，请判断下列说法哪个正确：【C】A．喷嘴临界流量只与喷嘴初参数有关B．喷嘴临界流量只与喷嘴终参数有关C．喷嘴临界流量与喷嘴压力比有关 D. 喷嘴临界流量既与喷嘴初参数有关，也与喷嘴终参数有关13.冲动级动叶入口压力为 P1，出口压力为 P2，则 P1和 P2有______关系。

【 B 】A. P 1＜P2B. P 1＞P2C. P 1＝P2D. P 1=6.汽轮机的进汽节流损失使得蒸汽入口焓【 C 】A. 增大 B. 减小 C. 保持不变 D. 以上变化都有可能14. 对于汽轮机的动态特性，下列哪些说法是正确的？【D】A.转速调节过程中，动态最大转速可以大于危急保安器动作转速B.调节系统迟缓的存在，使动态超调量减小C. 速度变动率δ越小，过渡时间越短D.机组功率越大，甩负荷后超速的可能性越大27.在反动级中，下列哪种说法正确【 C 】A. 蒸汽在喷嘴中理想焓降为零 B. 蒸汽在动叶中理想焓降为零 C. 蒸汽在喷嘴与动叶中的理想焓降相等 D. 蒸汽在喷嘴的理想焓降小于动叶的理想焓降25.在各自最佳速比下，轮周效率最高的级是【 D 】A. 纯冲动级 B. 带反动度的冲动级 C. 复速级 D. 反动级26.蒸汽在喷嘴斜切部分膨胀的条件是【 A 】A. 喷嘴后压力小于临界压力 B. 喷嘴后压力等于临界压力C.喷嘴后压力大于临界压力D. 喷嘴后压力大于喷嘴前压力12. 下列哪个说法是正确的【C】A.喷嘴流量总是随喷嘴出口速度的增大而增大；B.喷嘴流量不随喷嘴出口速度的增大而增大；C.喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对8. 评价汽轮机热功转换效率的指标为【 C 】A.循环热效率 B. 汽耗率C. 汽轮机相对内效率D. 汽轮机绝对内效率13.在其它条件不变的情况下，冷却水量越大，则【A 】A. 凝汽器的真空度越高 B. 凝汽器的真空度越低C.机组的效率越高D. 机组的发电量越多4. 两台额定功率相同的并网运行机组A, B所带的负荷相同，机组 A 的速度变动率小于机组 B 的速度变动率，当电网周波下降时，两台机组一次调频后所带功率为P A和P B，则【C】A. P A＝P BB. P A＜P BC. P A＞P BD. 无法确定二、填空题4. 汽轮机的外部损失主要有机械损失和轴封损失。

一、填空题1、运行班长（或值长）在工作负责人将工作票注销退回之前，不准将（检修设备）加入运行；2、工作票中“运行人员补充安全措施”一栏，如无补充措施，应在本栏中填写：（“无补充”）不得（空白）。

3、汽轮机的基本工作原理是力的（冲动原理）和（反动原理）；4、汽轮机的转动部分通常叫（转子），由（主轴）、（叶轮）、（动叶栅）、联轴器及其它装在轴上的零部件组成。

二、判断题1、汽轮机正常运行中凝汽器的真空是靠抽气器来建立并维持的。

（×）2、速度变动率越大，系统的动态稳定性越好。

（√）3、迟缓率越小，调节系统的稳定性越差。

（×）4、汽轮机在停机过程中，汽缸内壁产生拉应力，而外壁产生压应力。

（√）5、汽轮机抽汽参数越高发电经济性越好。

（×）6、汽轮机新蒸汽参数是指自动主汽门前的参数。

（×）7、调整抽汽式汽轮机的电负荷不受热负荷的影响。

（√）8、汽轮机排汽压力越低，工质循环的热效率越高。

（√）9、随着回热加热的级数增多，回热循环效率的增加值逐渐减少。

（√）10、在其它条件不变时，提高蒸汽初温度可以使汽轮机的相对内效率下降，提高蒸汽初压力可以使汽轮机的相对内效率提高。

（×）三、选择题1、造成火力发电厂效率低的主要原因是（）。

答：（B）A．锅炉效率低B．汽轮机排汽热损失C．发电机损失D．汽轮机机械损失2、对于中温中压机组，凝结水溶解氧应不大于（）。

答：（D）A．4mg/LB．15mg/LC．25mg/LD．50mg/L3、一般中压机组当汽温下降100℃，轴向推力增加（）。

答：（Ａ）A．15% B．20% C．25% Ｄ．30%4、汽轮机热态起动，中速前应保证油温达到（）。

答：（C）A．20～25℃B．25～30℃C．30～35℃5、中温中压机组起动升速时，特别在过临界转速时，要求升速速率控制在（）左右。

A．150r/minB．200r/minC．250r/minD．300r/min6、汽轮机停机后，所谓“死期”指哪段时间（）。
