ig5系列变频器故障排除和维护

检测和处理
8. 故障检测和处理
8.1 故障显示
当变频器发生故障时，为了保护机械装置而发生报警，然后显示信息于键盘上。

故障信息如下表所示：
检测和处理
8.2 故障状态和故障历史检查
8.2.1 当前故障状态
●按下键盘上的[RESET] 之前检查当前的故障状态，按下[PROG] 键后，然后按[⇧(Up)], [⇩(Dow
n)]键, 变频器的信息出现(速度设定, 电机速度, 输出频率, 输出电流, 输出电压, 转矩电流设定和实际值, 直流侧电压, 控制端子状态, 输出端子状态, 驱动器状态, 运行时间) 和详细的故障信息可以检查。

按下[ENT] 键后，这种模式出现。

按下[RESET] 键后存储“DIS-05 code “最后一个的故障。

8.2.2 以前的故障状态
●在DIS-05 “Fault history“只能存储两个故障历史，故障1是最新故障。

●DIS-05 “ Fault Clear ”可以清除“Last Fault1, 2”里面的内存数据。

8.3 故障复位
共有3种复位方式，复位使自动重启的次数被清除。

1) 利用键盘上的[RESET] 键复位故障。

2) 通过控制端子中的RST和CM端子连接复位故障。

3) 通过关断变频器，然后重新启动来复位故障。

变频器的常见故障分析及维修变频器在检测出故障时，故障接点输出动作，切断输出使电机停止运行，据显示内容对照下表，寻求解决方法。

再启动前需进行故障复位。

下面对所使用的变频器CIMR-G7A075和能量再生单元RC5分别予以介绍。

一. CIMR-G7A075故障、报警显示及处理方法1.故障显示及处理方法故障显示及处理方法按表1所示，寻求解决方法。

表1故障显示及处理方法2.警告显示及处理方法变频器检测出“警告”值报警时，故障接点输出不动作，当报警的原因消除则自动返回原来的状态。

发生“警变频器逆变电路告”值报警时，根据下表调查原因，实施适当处理。

表2警告显示及处理方法二、能量再生单元RC5故障、报警及处理方法能量再生单元与变频器共同工作以实现牵引电机的启动，调速，停止等状态，如果系统无法正常工作，除检查变频器外应观察能量再生单元的状态显示，确保变频器与能量再生单元故障均排除时才可以开机。

1.故障显示及处理方法当能量再生单元检测出故障时，将在LED显示器上显示该故障内容，并使故障接点动作输出。

根据下表3所述内容检查并处理故障，在重新启动变频器之前，须将故障复位。

2.警告显示及处理方法当能量再生单元检测到一个小错误时，在LED监视器上显示报警信号。

一旦小故障原因被排除之后，能量再生单元自动回复初始状态。

根据下表采取相应的措施。

表4警告显示及处理方法3. 工序错误显示及处理方法如果变频器在起重机方式（在要求四象限运行的场合，须将变频器设置在起重机方式，并与能量再生单元相配合）期间出现错误，它会给出工序错误指示，停止输出，实施抱闸，并发送信号到故障接点。

根据表5采取相应的措施。

表5 工序错误变频器和能量再生单元的简单测试当变频器出现“OC”过电流、“GF”接地、“PUF”主回路的保险丝被熔断等故障时，变频器有可能损坏，此时绝对不能对变频器进行复位操作，那样有可能使故障进一步加剧。

应对变频器做一简单判断，以便为厂家服务人员提供预判的依据。

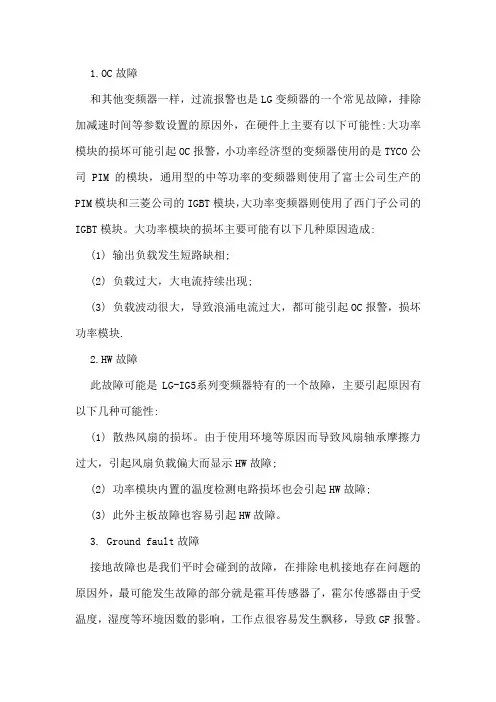

1.OC故障和其他变频器一样，过流报警也是LG变频器的一个常见故障，排除加减速时间等参数设置的原因外，在硬件上主要有以下可能性:大功率模块的损坏可能引起OC报警，小功率经济型的变频器使用的是TYCO公司PIM的模块，通用型的中等功率的变频器则使用了富士公司生产的PIM模块和三菱公司的IGBT模块，大功率变频器则使用了西门子公司的IGBT模块。

大功率模块的损坏主要可能有以下几种原因造成:(1) 输出负载发生短路缺相;(2) 负载过大，大电流持续出现;(3) 负载波动很大，导致浪涌电流过大，都可能引起OC报警，损坏功率模块.2.HW故障此故障可能是LG-IG5系列变频器特有的一个故障，主要引起原因有以下几种可能性:(1) 散热风扇的损坏。

由于使用环境等原因而导致风扇轴承摩擦力过大，引起风扇负载偏大而显示HW故障;(2) 功率模块内置的温度检测电路损坏也会引起HW故障;(3) 此外主板故障也容易引起HW故障。

3. Ground fault故障接地故障也是我们平时会碰到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍耳传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点很容易发生飘移，导致GF报警。

4. 无显示故障无显示故障通常是由开关电源的损坏而引起。

与普通自激或他激式开关电源不同的是LG变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。

当有负载短路时常会导致开关电源封锁输出，面板无显示。

与其他变频器一样，象LV、OV故障，驱动电路损坏故障在LG变频器上也会碰到，需要我们在实践中不断总结与摸索。

5. FU故障LG-IS5以及IH系列变频器都是带有快速熔断器检测的，由于快速熔断器的分断能力能够达到5个ms左右，所以当有大电流经过变频器内部时，快速熔断器就能动作，从而保护大功率模块。

但由于快速熔断器的损坏，也就引起了FU故障的出现。

更换快速熔断器。

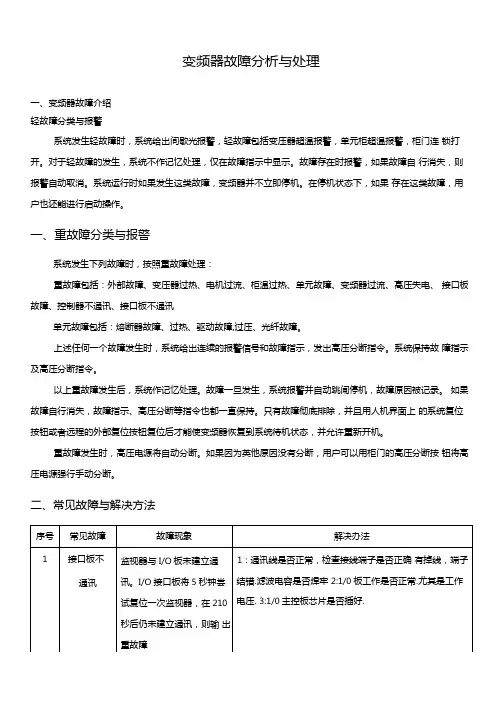

变频器故障分析与处理一、变频器故障介绍轻故障分类与报警系统发生轻故障时，系统给岀间歇光报警，轻故障包括变压器超温报警，单元柜超温报警，柜门连锁打开。

对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。

故障存在时报警，如果故障自行消失，则报警自动取消。

系统运行时如果发生这类故障，变频器并不立即停机。

在停机状态下，如果存在这类故障，用户也还能进行启动操作。

一、重故障分类与报警系统发生下列故障时，按照重故障处理：重故障包括：外部故障、变压器过热、电机过流、柜温过热、单元故障、变频器过流、髙压失电、接口板故障、控制器不通讯、接口板不通讯单元故障包括：熔断器故障、过热、驱动故障,过压、光纤故障。

上述任何一个故障发生时，系统给岀连续的报警信号和故障指示，发岀高压分断指令。

系统保持故障指示及高压分断指令。

以上重故障发生后，系统作记忆处理。

故障一旦发生，系统报警并自动跳闸停机，故障原因被记录。

如果故障自行消失，故障指示、高压分断等指令也都一直保持。

只有故障彻底排除，并且用人机界面上的系统复位按钮或者远程的外部复位按钮复位后才能使变频器恢复到系统待机状态，并允许重新开机。

重故障发生时，高压电源将自动分断。

如果因为英他原因没有分断，用户可以用柜门的高压分断按钮将高压电源强行手动分断。

二、常见故障与解决方法三、如何更换功率单元单元柜内的功率单元模块是完全一致的，如果某一单元由于故障而不能正常工作，可以在允许设备退出的时间用备用单元将其替换。

更换功率单元模块可遵照以下步骤进行: •停机，使变频器退出运行状态；•切断高压电源，推岀高压柜小车，并将本地或远程高压分断开关锁定：•打开功率柜柜门，等待所有单元的指示灯熄灭；•拔掉故障单元的TX、RX两根光纤头；•用扳手卸下故障单元的R、S、T输入电源接线和LI、L2输出连接铜排: •拆下故障单元与轨道的两个固泄螺丝；•将故障单元沿轨道拔出，注意轻拿轻放；•按与上述拆卸相反的顺序将备用单元装上并接线：•系统重新上电投入运行；•与厂家联系维修故障单元。

变频器故障分析及维护和修理保养变频器故障分析变频器由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分构成。

其结构多为单元化或模块化形式。

由于使用方法不正确或设置环境不合理，将简单造成变频器误动作及发生故障，或者无法充分预期的运行效果。

为防患于未然，事先对故障原因进行认真分析尤为紧要。

1、主回路常见故障分析主回路紧要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件构成。

其中很多常见故障是由电解电容引起。

电解电容的寿命紧要由加在其两端的直流电压和内部温度所决议，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决议作用。

电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。

因此一方面在安装时要考虑适当的环境温度，另一方面可以实行措施削减脉动电流。

接受改善功率因数的交流或直流电抗器可以削减脉动电流，从而延长电解电容器的寿命。

在电容器维护时，通常以比较简单测量的静电容量来判定电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在 5 MΩ以下时，应考虑更换电解电容器。

2、主回路典型故障分析故障现象：变频器在加速、减速或正常运行时显现过电流跳闸。

首先应区分是由于负载原因，还是变频器的原因引起的。

假如是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。

在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。

若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判定是IPM模块或相关部分发生故障。

首先可以通过测量变频器的主回路输出端子U、V、W，分别与直流侧的P、N端子之间的正反向电阻，来判定IPM模块是否损坏。

如模块未损坏，则是驱动电路出了故障。

假如减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。

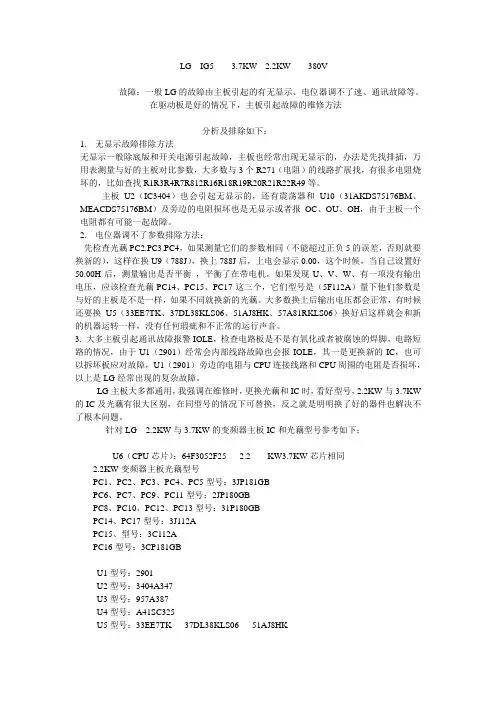

LG IG5 3.7KW---2.2KW 380V故障：一般LG的故障由主板引起的有无显示、电位器调不了速、通讯故障等。

在驱动板是好的情况下，主板引起故障的维修方法分析及排除如下：1.无显示故障排除方法无显示一般除底版和开关电源引起故障，主板也经常出现无显示的，办法是先找排插，万用表测量与好的主板对比参数，大多数与3个R271（电阻）的线路扩展找，有很多电阻烧坏的，比如查找R1R3R4R7R812R16R18R19R20R21R22R49等。

主板U2（IC3404）也会引起无显示的，还有震荡器和U10（31AKDS75176BM、MEACDS75176BM）及旁边的电阻损坏也是无显示或者报OC、OU、OH，由于主板一个电阻都有可能一起故障。

2.电位器调不了参数排除方法：先检查光藕PC2.PC3.PC4，如果测量它们的参数相同（不能超过正负5的误差，否则就要换新的），这样在换U9（788J），换上788J后，上电会显示0.00，这个时候，当自己设置好50.00H后，测量输出是否平衡，平衡了在带电机。

如果发现U、V、W、有一项没有输出电压，应该检查光藕PC14、PC15、PC17这三个，它们型号是（5F112A）量下他们参数是与好的主板是不是一样，如果不同就换新的光藕。

大多数换上后输出电压都会正常，有时候还要换U5（33EE7TK、37DL38KLS06、51AJ8HK、57A81RKLS06）换好后这样就会和新的机器运转一样，没有任何瑕疵和不正常的运行声音。

3. 大多主板引起通讯故障报警IOLE，检查电路板是不是有氧化或者被腐蚀的焊脚，电路短路的情况，由于U1（2901）经常会内部线路故障也会报IOLE，其一是更换新的IC，也可以拆坏板应对故障，U1（2901）旁边的电阻与CPU连接线路和CPU周围的电阻是否损坏，以上是LG经常出现的复杂故障。

LG主板大多都通用，我强调在维修时，更换光藕和IC时，看好型号，2.2KW与3.7KW 的IC及光藕有很大区别，在同型号的情况下可替换，反之就是明明换了好的器件也解决不了根本问题。

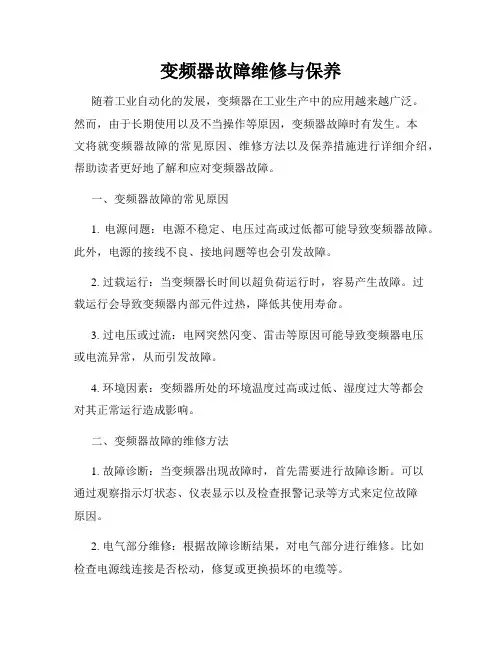

变频器故障维修与保养随着工业自动化的发展，变频器在工业生产中的应用越来越广泛。

然而，由于长期使用以及不当操作等原因，变频器故障时有发生。

本文将就变频器故障的常见原因、维修方法以及保养措施进行详细介绍，帮助读者更好地了解和应对变频器故障。

一、变频器故障的常见原因1. 电源问题：电源不稳定、电压过高或过低都可能导致变频器故障。

此外，电源的接线不良、接地问题等也会引发故障。

2. 过载运行：当变频器长时间以超负荷运行时，容易产生故障。

过载运行会导致变频器内部元件过热，降低其使用寿命。

3. 过电压或过流：电网突然闪变、雷击等原因可能导致变频器电压或电流异常，从而引发故障。

4. 环境因素：变频器所处的环境温度过高或过低、湿度过大等都会对其正常运行造成影响。

二、变频器故障的维修方法1. 故障诊断：当变频器出现故障时，首先需要进行故障诊断。

可以通过观察指示灯状态、仪表显示以及检查报警记录等方式来定位故障原因。

2. 电气部分维修：根据故障诊断结果，对电气部分进行维修。

比如检查电源线连接是否松动，修复或更换损坏的电缆等。

3. 电子元件维修：如果故障是由于电子元件损坏引起的，需要进行相应的维修。

这涉及到专业的电子元件知识和技能，建议请专业人士进行维修或更换。

4. 变频器参数设置：在维修完成后，有时需要重新设置变频器的参数。

根据具体的变频器型号和使用要求，进行相应的参数调整。

三、变频器的保养措施1. 温度控制：保持变频器周围环境的适宜温度，避免过高或过低的温度对变频器正常运行造成影响。

2. 定期清洁：定期对变频器进行清洁，防止灰尘或污垢积聚在变频器上，影响散热效果。

3. 及时维护：定期检查变频器的电缆连接是否紧固，防止因松动引发故障。

同时，注意检查变频器内部的散热风扇是否正常运转。

4. 防止过载：在使用变频器时，避免过载运行，按照变频器额定功率选择合适的负载，以延长其使用寿命。

5. 预防电源问题：加装稳压器或者过滤器，保障变频器电源的稳定性，防止电压波动或噪声对变频器产生影响。

变频器故障排除与检修在工业生产中，变频器被广泛应用于控制电机的转速和运行。

它能够实现电机的无级调速，提高生产效率和能源利用率。

然而，由于工作环境、设备老化或操作不当等原因，变频器可能会出现故障。

本文将介绍变频器故障的排除与检修方法，帮助读者在出现问题时能够快速解决。

一、变频器的故障分类变频器的故障可以分为硬件故障和软件故障两大类。

硬件故障主要包括电源故障、封装元件故障、电路板故障等。

软件故障则涉及程序错误、参数设置不当等问题。

二、故障排除步骤针对变频器故障的排除，以下步骤是必须的：1. 检查电源故障排除的第一步是检查变频器的电源是否连接正常、电压是否稳定。

如果电源出现问题，可能会导致变频器无法正常工作。

2. 检查电机如果电源正常，接下来需要检查电机本身是否存在问题。

可以通过检查电机的转子是否卡住、绕组是否短路等方式来判断。

3. 检查接线变频器的故障有时候也可能是由于接线问题引起的。

检查各个接线端子是否牢固，是否接触良好，如果发现问题，及时修复。

4. 检查参数设置变频器的工作需要进行参数设置，如果参数设置错误，可能会导致故障。

可以通过查看变频器的参数设置手册，确认参数是否符合要求。

5. 检查故障代码变频器故障通常会显示相应的故障代码。

通过查阅相关的故障代码手册，可以了解到具体故障的原因和解决办法。

三、故障检修技巧在进行变频器故障排除的过程中，以下技巧可能对读者有所帮助：1. 利用故障排除工具现代的变频器通常会提供故障排除工具，可以通过连接电脑来进行故障分析和诊断。

2. 注重维护保养定期对变频器进行维护保养是预防故障的有效方法。

清洁散热器、检查电路板连接、紧固接线端子等都是常规的维护措施。

3. 学习厂家提供的故障分析案例不同厂家的变频器可能存在一些特殊的故障情况。

学习厂家提供的故障分析案例，能够加深对变频器工作原理和故障排除的理解。

四、故障预防策略除了故障排除和检修，预防故障也是至关重要的。

以下是一些常见的故障预防策略：1. 做好设备维护定期维护保养设备，清洁散热器，检查接线端子，紧固松动的螺丝等，可以延长变频器的使用寿命。

LG IG5 3.7KW---2.2KW 380V故障：一般LG的故障由主板引起的有无显示、电位器调不了速、通讯故障等。

在驱动板是好的情况下，主板引起故障的维修方法分析及排除如下：1.无显示故障排除方法无显示一般除底版和开关电源引起故障，主板也经常出现无显示的，办法是先找排插，万用表测量与好的主板对比参数，大多数与3个R271（电阻）的线路扩展找，有很多电阻烧坏的，比如查找R1R3R4R7R812R16R18R19R20R21R22R49等。

主板U2（IC3404）也会引起无显示的，还有震荡器和U10（31AKDS75176BM、MEACDS75176BM）及旁边的电阻损坏也是无显示或者报OC、OU、OH，由于主板一个电阻都有可能一起故障。

2.电位器调不了参数排除方法：先检查光藕PC2.PC3.PC4，如果测量它们的参数相同（不能超过正负5的误差，否则就要换新的），这样在换U9（788J），换上788J后，上电会显示0.00，这个时候，当自己设置好50.00H后，测量输出是否平衡，平衡了在带电机。

如果发现U、V、W、有一项没有输出电压，应该检查光藕PC14、PC15、PC17这三个，它们型号是（5F112A）量下他们参数是与好的主板是不是一样，如果不同就换新的光藕。

大多数换上后输出电压都会正常，有时候还要换U5（33EE7TK、37DL38KLS06、51AJ8HK、57A81RKLS06）换好后这样就会和新的机器运转一样，没有任何瑕疵和不正常的运行声音。

3. 大多主板引起通讯故障报警IOLE，检查电路板是不是有氧化或者被腐蚀的焊脚，电路短路的情况，由于U1（2901）经常会内部线路故障也会报IOLE，其一是更换新的IC，也可以拆坏板应对故障，U1（2901）旁边的电阻与CPU连接线路和CPU周围的电阻是否损坏，以上是LG经常出现的复杂故障。

LG主板大多都通用，我强调在维修时，更换光藕和IC时，看好型号，2.2KW与3.7KW 的IC及光藕有很大区别，在同型号的情况下可替换，反之就是明明换了好的器件也解决不了根本问题。

变频器的日常维护保养及常见故障维修近年来，变频器以其高效节能、调节方便的特点在各行各业中得到了日益广泛的应用，供水行业中，主要将大功率变频器应用于送水泵房(或称二泵房)的送水机组，充分发挥其变频调速的作用，以适应管网出水压力和流量的经常变化，从而达到调节净水厂出水压力和流量的目的，以满足市政管网的要求。

同时，采用变频器不仅可通过调节其输出频率改变电机的转速和水泵的供水流量，代替以往阀门调节，达到节能的目的，而且可通过调速机组、定速机组或不同功率的调速机组的搭配运行，使其在出水压力和流量经常变化的情况下，仍能使整个机组保持高效运行，从而达到机组优化运行的目的。

案例中变频器基本情况介绍：深圳市水务集团梅林水厂是深圳市供水量最大的自来水厂，94年建成投产，日设计供水能力60万吨，目前实际日供水能力近50万吨，送水泵房共有送水机组8台，单台电机功率均为1000kw，其中4台定速机组采用高压10kv电机，4台调速机组采用低压690v电机，并给低压电机配备了配套的西门子变频器, 型号为6sc3716-6fg03-z。

案例中变频器基本性能参数介绍：变频器有关技术参数(其中括号内数据为额定输入电压为660v时所对应的数值)为:(1) 额定输入电压un:三相交流，频率50/60hz，电压(660)690v，电压波动范围:-15%-+10%;(2) 直流线电压udn:(870)910v;(3) 输出频率fu:u/f=常数时，0-120hz; u=常数时，16-160hz;(4) 额定输出总功率sg:(1500)1568kva;(5) 60s峰值输出总功率sgkb:(2250)2352kva;(6) 最大连续输出总功率sdb:(1875)1960kva;(7) 额定电流in:1312a;(8) tsd=300s时峰值电流ib:1968a;(9) 最大连续电流idb:1640a;(10) 1s输入最大额定允许短路电流:(a) 没有主开关时90ka;(b) 有主开关时70ka;(11) 能耗(功率损失):(a) 在额定电流且fu=50hz时，33.5kw;(b) 在额定电流且fu<25hz时，37.4kw;(12) 工作温度:0-40℃;(13) 功率因数:cosφu<0.9;(14) 效率(功率损失)ηu:>0.97.变频器主电路：变频器的主电路原理简图如附图所示，图中a1与a2，a3与a4，a6与a7电路结构均完全相同。

武汉铁路江岸车辆段紫云工贸公司WU TIE JIANG LIANG ZI YUNiG5系列变频器使用说明铁路江岸车辆段紫云工贸公司二〇一一年二月目录第一章安装 (1)1.1检验 (1)1.2环境条件 (1)1.3安装 (1)1.4 其他注意事项 (2)1.5 尺寸 (3)1.6基本配线 (4)1.7电源端子 (5)1.8控制端子 (8)第二章运行 (10)2.1操作面板与参数设定 (11)2.2 参数设定与变更 (12)2.3参数组 (14)2.4运行 (17)第三章参数清单 (17)3.1驱动组 [DRV] (17)3.2功能组1 [FU1] (19)3.3功能组2 [FU2] (19)3.4输入/输出组[I/O] (24)第四章参数说明 (27)4.1驱动组 [DRV] (27)4.2 功能2组[FU1] (33)4.3 功能2组[FU2] (43)4.4输出/输入组 [I/O] (63)第五章故障排除与维护 (80)5.1故障显示 (80)5.2故障（变频器故障）复位 (82)5.3故障排除 (82)5.4故障排除 (83)5.5如何检查电源部件 (84)5.6维护 (86)5.7日常和定期检查项目 (87)第一章 安装 1.1 检验☐ 检查变频器在运输过程中有可能出现的各种损伤。

☐ 检查iG5 变频器的名签是否为正确可以使用的变频器。

LG 变频器的命名系统如下：LG 变频器 适用的电机容量 变频器系列品输出电压008 : 1 HP iG5 : 1 ~ 5 HP 2 : 200 ~ 230V 015 : 2 HP iG : 1 ~ 5 HP 4 : 380 ~ 460V: 3 HP iS5 : 1 ~ 30 HP : 5 HP iS3 : 1 ~ 30 HP: 7.5 HP iH : 40 ~ 290 HP1.2 环境条件☐ 验证安装地点的环境条件。

环境温度不能低于14º F (-10ºC) 并且不能超过 104º F (40ºC).相对湿度不能超过90% (非压缩)。

变频器常见故障的产生原因和处理方法变频器是一种将电源频率转变为可调节的交流电压的电气设备，被广泛应用于工业自动化控制系统中。

然而，在使用过程中，变频器也会出现各种故障，这些故障可能导致设备不稳定运行、损坏甚至故障。

本文将主要探讨变频器常见故障的产生原因和处理方法。

一、电源相关故障1.电源电压不稳定：电源电压不稳定可能导致变频器工作不正常，甚至故障。

此类故障一般由电网电压波动、电源线接触不良等因素引起。

处理方法包括使用稳压电源、检查供电电源线路及接触器、使用电压稳定器等措施。

2.电源线接触不良：电源线接触不良可能导致变频器无法启动或频繁断电。

处理方法主要是检查电源线连接是否紧固可靠、是否存在断线等问题，确保电源线能够正常供电。

3.电源线长度过长：电源线长度过长会增加电源线电阻，导致电压下降，从而影响变频器的工作效果。

此时可以适当缩短电源线长度，或使用较大直径的电源线。

二、散热系统故障1.风机故障：风扇是变频器散热的重要组成部分，一旦风扇故障，会导致变频器过热，进而引发其他故障。

处理方法包括检查风扇是否受阻、更换故障风扇等措施。

2.冷却水系统故障：部分大功率变频器采用水冷却系统，如果水冷却系统发生故障，例如水泵故障、水管漏水等，都会导致变频器过热。

处理方法包括检查冷却水系统是否畅通、更换故障设备等。

3.高温环境：如果变频器工作环境温度过高，散热效果会受到影响，从而引发故障。

此时可以采取增加散热设备、提高通风效果等方式来降低温度。

三、电路板故障1.电路板烧坏：电路板烧坏一般由于电路设计缺陷、过电压、电磁干扰等原因引起，常见故障有电路板焊点断裂、元器件烧坏等。

处理方法包括更换故障电路板或焊接漏气点、加装过电压保护器等。

2.元器件老化：使用时间长了，变频器内的元器件可能出现老化现象，例如电解电容容量下降、绝缘破损等，这些都会导致设备故障。

此类故障可以通过定期检查、更换老化元器件等方式解决。

四、程序设置故障1.控制参数设置不合理：变频器的工作效果受控制参数的影响，如果控制参数设置不合理，可能导致设备不正常工作。

【变频器】变频器参数设置类故障检修方法变频器维护和修理保养变频器的有些故障是由于参数设置不当引起的，例如参数设置与变频器不符，变频器掌控方式设置不正确，启动方式设置不正确等。

1、变频器输出参数设置不正确在设定变频器输出参数时，一般需设置的参数紧要有变频器输出的功率、电流、电压、转速、最大频率等，这些参数在设定时要与电动机铭牌标识中的数据一致，否则会引起变频器不能正常工作的故障。

2、变频器的启动方式设置不正确变频器的启动方式若设置不正确，也可能会造成无法正常工作的故障。

变频器在出厂时设定为面板启动，也可以依据实际的应用选择启动方式（面板、外部端子或通信方式等），变频器设置的启动方式应与相对应的给定参数及掌控端子相匹配，否则会引起变频器不工作、工作异常或频繁发生保护动作甚至损坏的故障。

3、变频器的掌控方式设置不正确变频器的掌控方式（频率掌控、转矩掌控等）设置不正确，也会造成电动机无法正常旋转的故障。

每一种掌控方式都对应一组数据范围的设定，这些数据设置不正确，变频器无法正常工作。

4、变频器频率给定参数设置不正确变频器频率给定参数设置不正确，也可能会造成变频器不工作、频繁发生保护动作甚至损坏的故障。

变频器的频率给定方式有多种，例如面板给定、外部给定、外部电压或电流给定、通信方式给定等，在参数设置正确后，还要保证信号源工作正常。

若变频器因参数设置不正确而不能正常工作时，可依据故障代码或产品说明书进行参数修改，若无法修改，则应恢复出厂设置，重新对数值进行设定，若还是无法恢复正常运行，则可能是由于硬件故障造成的。

变频器过电流或过载故障检修方法变频器的过电流或过载故障是变频器的常见故障，过电流是指流过变频器的电流值超过其额定范围。

一般故障可分为加速、减速、恒速过电流等，其外部原因大多数是由于负载突变、供电电路缺相、电动机内部短路等原因造成的。

如决断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。

第五章故障排除与维护5.1故障显示当故障出现时，变频器关断输出，同时在DRV-07中显示故障状态。

最后的 5个故障保存在 FU2-01 到 FU2-05中间，同时保存了故障发生时的运行状态。

注释: “FAN”, “WIRE”, “EEP”, “CPU2”发生故障时显示“HW” . 用“FUNC”, “UP”, “UP”, “UP”键可以查阅详细的故障内容5.6.1给定频率丢失时的故障显示和操作方法⏹发生故障当时，查阅故障和内容操作情况按重启动键之前检查故障内容。

按下 [FUNC] 键，发生故障当时，用 [⇧(Up)], [⇩(Down)] 键检查操作信息 (输出频率, 输出电流, 加速, 减速, 定速度情况) . 按下 [FUNC] 键退出. 选择按下 [RESET] 键时，变频器会把故障内容存储到FU2-1 的存储器里。

2)故障记录内容FU2-1-5 [故障记录]可以存过去5回的故障记录。

号码越小表示最近时日内的故障内容。

故障之前的运The FU2-6 [取消故障记录] 是取消 FU2-1-5 [故障记录]的故障记录内容，回到出厂值。

.5.2故障（变频器故障）复位有3种方法复位变频器；当用户复位变频器后，自动再启动数会被初始化1)用操作面板的[STOP/RESET]键复位 .2)短路变频器控制端子的 RST-CM3)关掉变频器电源后，重新上电.5.4故障排除5.5 如何检查电源部件在检查电源部件之前，一定要断开AC 输入电源和等待主要电解电容 (DCP-DCN)完全放电。

1) 断开电源线 (R, S, T) 和变频器输出电机线 (U, V, W).2) 检验变频器端子排 R, S, T, U, V, W, B1(or P/L1), N 的Short 状态。

3) 测试前， 检验电容器放电与否.4) 在开路情况下，检测器应该显示几M Ω。

检测器应能在短时间内显示端子短路，然后由于电容会显示几M Ω。
