《多层住宅建筑设计引导》第三讲

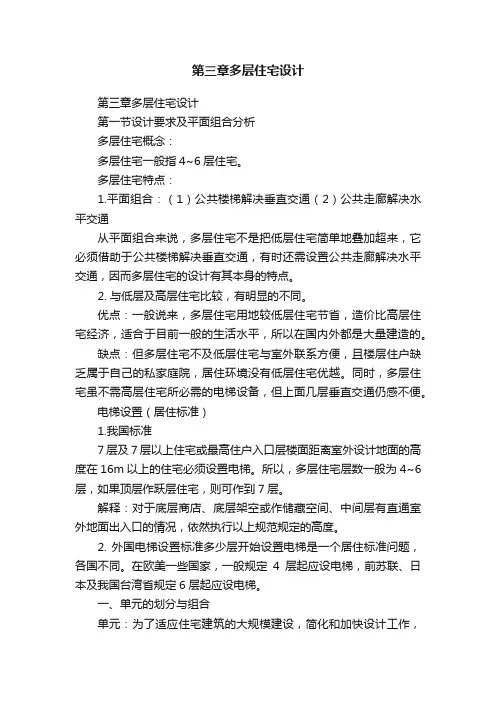

第三章多层住宅设计第三章多层住宅设计第一节设计要求及平面组合分析多层住宅概念：多层住宅一般指4~6层住宅。

多层住宅特点：1.平面组合：（1）公共楼梯解决垂直交通（2）公共走廊解决水平交通从平面组合来说，多层住宅不是把低层住宅简单地叠加超来，它必须借助于公共楼梯解决垂直交通，有时还需设置公共走廊解决水平交通，因而多层住宅的设计有其本身的特点。

2. 与低层及高层住宅比较，有明显的不同。

优点：一般说来，多层住宅用地较低层住宅节省，造价比高层住宅经济，适合于目前一般的生活水平，所以在国内外都是大量建造的。

缺点：但多层住宅不及低层住宅与室外联系方便，且楼层住户缺乏属于自己的私家庭院，居住环境没有低层住宅优越。

同时，多层住宅虽不需高层住宅所必需的电梯设备，但上面几层垂直交通仍感不便。

电梯设置（居住标准）1.我国标准7层及7层以上住宅或最高住户入口层楼面距离室外设计地面的高度在16m以上的住宅必须设置电梯。

所以，多层住宅层数一般为4~6层，如果顶层作跃层住宅，则可作到7层。

解释：对于底层商店、底层架空或作储藏空间、中间层有直通室外地面出入口的情况，依然执行以上规范规定的高度。

2. 外国电梯设置标准多少层开始设置电梯是一个居住标准问题，各国不同。

在欧美一些国家，一般规定4层起应设电梯，前苏联、日本及我国台湾省规定6层起应设电梯。

一、单元的划分与组合单元：为了适应住宅建筑的大规模建设，简化和加快设计工作，统一结构、构造和方便施工，常将一栋住宅分为几个标准段，一般就把这种标准段叫做单元，单元设计法：以一种或数种单元拼接成长短不一、体形多样的组合体。

这种方法称为单元设计法。

单元的划分1）围绕楼梯间划分：单元的划分可大可小，多层住宅一般以数户围绕一个楼梯间来划分单元，这样能保证各户有较好的使用条件，故成为常用的划分形式。

有中间单元、尽端单元、转角单元、插入单元2）以户划分：有时可以按户或相邻的几个开间来划分，再配以楼梯间单元(图3-1)。

住宅设计规范1 总则1.0.1为保障城市居民基本的住房条件,提高城市住宅功能质量，使住宅设计符合适用、安全、卫生、经济等要求，制定本规范。

1.0.2本规范适用于全国城市新建、扩建的住宅设计。

1.0.3住宅按层数划分如下：一、低层住宅为一层至三层；二、多层住宅为四层至六层；三、中高层住宅为七层至九层；四、高层住宅为十层及以上。

1.0.4住宅设计必须执行国家的方针政策和法规，遵守安全卫生、环境保护、节约用地、节约能源、节约用材、节约用水等用关规定。

1.0.5住宅设计应符合城市规划及居住区规划的要求，使建筑与周围环境相协调，创造方便、舒适、优美的生活空间。

1.0.6住宅设计应推行标准化、多样化，积极采用新技术、新材料、新产品，促进住宅产业现代化。

1.0.7住宅设计应在满足近期使用要求的同时,兼顾今后改造的可能。

1.0.8住宅设计应以人为核心,除满足一般居住使用要求外,根据需要应满足老年人、残疾人的特殊使用要求。

1.0.9住宅设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

2.术语2.0.1 住宅 residential buildings供家庭居住使用的建筑。

2.0.2 套型 dwelling size按不同使用面积、居住空间组成的成套住宅类型。

2.0.3 居住空间 habitable space系指卧室、起居室（厅）的使用空间。

2.0.4 卧室 bed room供居住者睡眠、休息的空间。

2.0.5起居室（厅） living room供居住者会客、娱乐、团聚等活动的空间。

2.0.6厨房 kitchen供居住者进行炊事活动的空间。

2.0.7卫生间 bathroom供居住者进行便溺、洗浴、盥洗等活动的空间。

2.0.8使用面积 usable area房间实际能使用的面积，不包括墙、柱等结构构造和保温层的面积。

2.0.9标准层 typical floor平面布置相同的住宅楼层。

2.0.10层高 storey height上下两层楼面或楼面与地面之间的垂直距离。

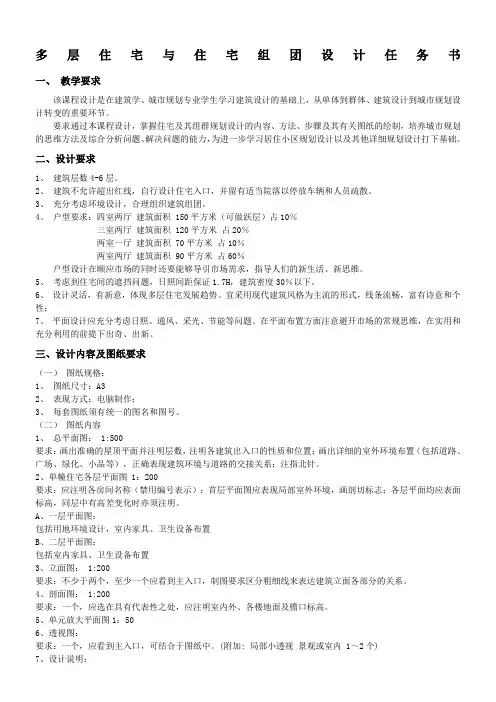

多层住宅与住宅组团设计任务书一、教学要求该课程设计是在建筑学、城市规划专业学生学习建筑设计的基础上，从单体到群体、建筑设计到城市规划设计转变的重要环节。

要求通过本课程设计，掌握住宅及其组群规划设计的内容、方法、步骤及其有关图纸的绘制，培养城市规划的思维方法及综合分析问题、解决问题的能力，为进一步学习居住小区规划设计以及其他详细规划设计打下基础。

二、设计要求1、建筑层数4-6层。

2、建筑不允许超出红线，自行设计住宅入口，并留有适当院落以停放车辆和人员疏散。

3、充分考虑环境设计，合理组织建筑组团。

4、户型要求：四室两厅建筑面积 150平方米（可做跃层）占10％三室两厅建筑面积 120平方米占20％两室一厅建筑面积 70平方米占10％两室两厅建筑面积 90平方米占60％户型设计在顺应市场的同时还要能够导引市场需求，指导人们的新生活、新思维。

5、考虑到住宅间的遮挡问题，日照间距保证1.7H，建筑密度30％以下。

6、设计灵活，有新意，体现多层住宅发展趋势。

宜采用现代建筑风格为主流的形式，线条流畅，富有诗意和个性；7、平面设计应充分考虑日照、通风、采光、节能等问题。

在平面布置方面注意避开市场的常规思维，在实用和充分利用的前提下出奇、出新。

三、设计内容及图纸要求（一）图纸规格：1、图纸尺寸：A32、表现方式：电脑制作；3、每套图纸须有统一的图名和图号。

（二）图纸内容1、总平面图： 1:500要求：画出准确的屋顶平面并注明层数，注明各建筑出入口的性质和位置；画出详细的室外环境布置（包括道路、广场、绿化、小品等），正确表现建筑环境与道路的交接关系；注指北针。

2、单幢住宅各层平面图 1：200要求：应注明各房间名称（禁用编号表示）；首层平面图应表现局部室外环境，画剖切标志；各层平面均应表面标高，同层中有高差变化时亦须注明。

A、一层平面图：包括用地环境设计，室内家具、卫生设备布置B、二层平面图：包括室内家具、卫生设备布置3、立面图： 1:200要求：不少于两个，至少一个应看到主入口，制图要求区分粗细线来表达建筑立面各部分的关系。

D oors & W indow s建筑规划与设针多层住电建筑设计鮮析付大伟秦皇岛市建筑设计院摘要：社会经济、文化等各方面的飞速发展，使人们的生活水平也有了大幅度的提高，对于精神生活、物质生活等各个方面都有了更高的要求，多层建筑因其独特的优势也受到了人们的欢迎。

但是，进行多层建筑工程的设计工作时，必须将人们对于建筑的需求作为重要依据，并且不能照搬公共建筑和低层建筑的设计方法，应体现出每一多层建筑工程的独特美感，本文作者对于多层住宅建筑的设计工作进行了深入的分析。

关键词：多层住宅；建筑设计；浅谈1前言在进行多层住宅的设计工作时，一般会结合其地理环境、居住需求等主要内容进行，这样才能更好的满足人们的多样 化需求。

通常条件下，在保证住宅的质量以及居住舒适性的 前提下，还会尽可能的展现出住宅的木身特色，展示一个主要 的设计理念。

所以，进行多层住宅的设计工作时必须要考虑 到多种因素的影响。

2多层住宅建筑的设计理念由于我国经济存在区域发展不均衡的问题，所以东南沿 海城市对于多层住宅的需求更大，要求也更高。

在这些地区 进行住宅设计工作时，一定要考虑到人们的实际需求，以及沿 海区域的环境特点。

并木着舒适、科学、实用等理念来开展工作。

2.1 住宅建筑舒适性设计在需要满足人们现代化居住要求的条件下，对于多层住 宅建筑的设计不仅仅是要能够“住得下”，更要能够“住得 好”。

人们生活水平的不断提高，使其对于住宅的要求不再仅 限于空间方面，而要求住宅能够更好的满足人们的多方面需 求，包括便捷性、舒适性、美观性等多个方面。

沿海地区的多 层住宅，会受到温差的很大影响，而且冬季更加湿冷，因此更 加要做好采暖、光照、通风等工作。

科学技术的不断发展，还 要求住宅设计不仅要体现出浓厚的现代化气息，还必须能营 造一个和谐、温馨的家庭氛围。

2.2多层住宅设计水平的提高分析我国建筑行业的发展现状不难发现，多层住宅的标 准必然会随着时代的进步而不断提高，仟何细小的缺陷和不 足也都会得到弥补。

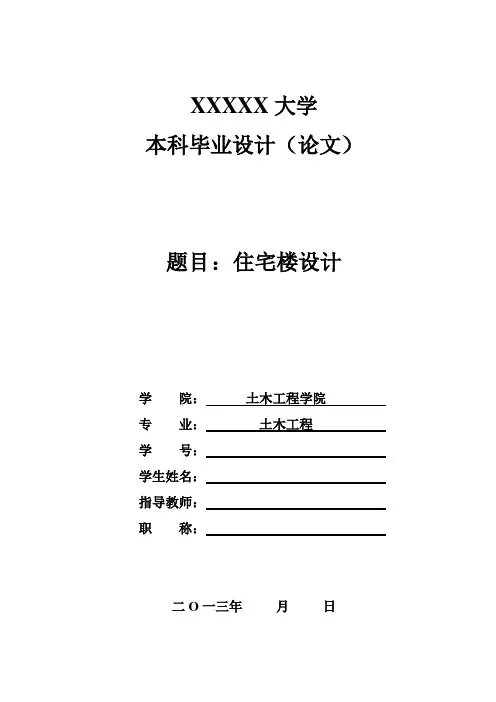

XXXXX大学本科毕业设计（论文）题目：住宅楼设计学院：土木工程学院专业：土木工程学号：学生姓名：指导教师：职称：二O一三年月日摘要本次毕业设计的课题为消防大队住宅楼设计，采用现浇混凝土框架结构体系。

消防大队住宅楼设计主要包括建筑设计、结构设计和施工组织设计三大部分。

对于建筑设计，基于给定的设计资料，对建筑造型进行设计，对各功能区进行分布和尺寸确定，运用AutoCAD软件绘制出主平面图、立面图、剖面图及部分详图。

对于结构设计，在参考相关规范及其他相关文献的基础上，主要进行电算和手算，并将两者结果进行对比。

电算主要是对整体结构进行计算分析，由PKPM软件完成。

手算主要对部分构件进行计算分析，其中进行了一榀框架的计算、楼梯和基础的设计计算。

在电算和手算的基础上，运用AutoCAD软件进行了施工图的绘制。

施工组织设计主要是对施工过程中的施工工艺、流程进行设计，并绘制了施工横道图以及简易的施工平面布置图。

关键词：建筑设计，结构设计，施工组织设计，PKPM，AutoCADAbstractThe work for this gradutaion design is architectural, structural and construction design of the fire brigade residential building in Nanjing. It is situ concrete frame structure.This graduation contains three main parts which are architectural design,structural design andconstruction design. The building model has been designed and all rooms have been arranged based on the given design literatures. The dimension has been decided. After that, plan, elevation and sectional drawings and detail structural drawings have been finished by using AutoCAD software. For the sturctural design, calculation by PKPM software and hand have been done and the results have been compared on the basis of the standards and othe references. Electircal calculation is mainly for computing and analyzing the whole structure which is finished by PKPM software. However,hand calculation is mainly for analyzing the components of the building.A typical frame of the building have been calculated including one stair and one foundation. In addition, the construction drawings have been drawn by AutoCAD software according to the PKPM calculation results and hand calculation results. Construction design mainly for the construction processes and procedures design of the construction process, and draw a construction Gantt chart and simple construction floorplan.Keywords: structural design, seismic design, construction design, PKPM, AutoCAD目录目录 (1)前言 (1)1 绪论 (2)1.1 概述 (2)1.2 设计的研究意义及目的 (2)1.3 设计的主要工作内容 (2)1.4 建筑设计 (2)1.5 结构设计 (3)1.6 施工组织设计 (3)2 建筑设计 (4)2.1 设计理念 (4)2.2 工程概况 (4)2.3 设计资料 (4)2.3.1 地质气象资料 (4)2.3.2 抗震设防要求 (5)2.4 建筑设计方案 (6)2.4.1 平面设计 (6)2.4.2 立面设计 (6)2.4.3 剖面设计 (6)2.5 楼、屋面做法 (6)2.5.1 楼面做法 (6)2.5.2 屋面做法 (7)2.6 墙体做法 (7)2.7 门窗做法 (7)2.8 本章小结 (7)3 结构平面布置及构件计算 (9)3.1 概述 (9)3.2 结构平面布置图 (9)3.3 结构材料选择 (9)3.4 设计参考规范 (9)3.5 结构布置方案 (10)3.5.1 结构体系选择 (10)3.5.2 结构的水平及竖向布置 (10)3.5.3 柱网布置及结构承重方案选择 (10)3.6 主要构件尺寸初步估算 (10)3.6.1 框架梁的尺寸初步估算 (10)3.6.2 框架柱的尺寸初步估算 (11)3.6.3 板的尺寸初步估算 (12)3.7 本章小结 (12)4 结构设计 (13)4.1 概述 (13)4.2 确定一品框架 (13)4.3 荷载统计 (14)4.3.1 屋面均布荷载 (14)4.3.2 楼面均布荷载 (14)4.3.3 梁荷载计算 (15)4.3.4 柱荷载计算 (15)4.3.5 墙荷载计算 (15)4.4 横向框架侧移刚度计算 (16)4.4.1 框架梁、柱的线刚度计算 (16)4.4.2 横向框架柱的侧移刚度D值计算 (17)4.5 竖向荷载作用下框架内力计算 (18)4.5.1 恒荷载计算 (18)4.5.2 活荷载计算 (25)4.6 恒荷载作用下框架内力计算 (28)4.6.1 恒荷载作用下梁的固端弯矩计算 (28)4.6.2 恒荷载作用下框架的弯矩二次分配 (28)4.6.3 恒荷载作用下梁的跨内最大弯矩计算(kN.m) (29)4.6.4 恒荷载作用下梁剪力计算： (30)4.6.5 恒荷载作用下柱端剪力计算 (31)4.6.6 恒荷载作用下柱的轴力计算 (32)4.6.7 恒载作用内力图 (34)4.7 活荷载作用下框架内力计算 (35)4.7.1 活荷载作用下梁的固端弯矩计算 (35)4.7.2 活荷载作用下框架的弯矩二次分配 (36)4.7.3 活荷载作用下梁的跨内最大弯矩计算(kN.m) (37)4.7.4 活荷载作用下梁剪力计算： (37)4.7.5 活荷载作用下柱端剪力计算 (38)4.7.6 活荷载作用下柱的轴力计算 (39)4.7.7 活载作用内力图 (40)4.8 风荷载作用下框架内力和变形计算 (42)4.8.1 风荷载标准值计算 (42)4.8.2 横向框架在风荷载作用下的位移计算 (44)4.8.3 横向框架在风荷载作用下的内力计算 (44)4.8.4 绘制内力图 (49)4.9 水平地震作用下的内力和变形计算 (50)4.9.1 重力荷载代表值计算 (50)4.9.2 水平地震作用计算 (53)4.9.3 水平地震作用下横向框架的内力计算 (54)4.9.4 绘制内力图 (57)4.10 框架内力组合 (58)4.10.1 内力换算和粱端负弯矩调幅 (58)4.10.2 作用效应组合 (59)4.11 截面设计 (71)4.11.1 框架梁非抗震截面设计 (71)4.11.2 梁斜截面受剪承载力计算 (76)4.11.3 框架柱的截面设计 (77)4.11.4 框架柱斜截面受剪承载力计算 (78)4.12 本章小结 (79)5 楼梯构件计算 (80)5.1 概述 (80)5.2 设计资料 (80)5.3 梯段板设计 (80)5.3.1 荷载计算 (80)5.3.2 截面设计 (81)5.4 平台板设计 (82)5.4.1 荷载计算 (82)5.4.2 截面设计 (82)5.5 平台梁的设计 (83)5.5.1 荷载计算 (83)5.5.2 截面设计 (83)5.6 梯段板设计 (84)5.3.1 荷载计算 (84)5.3.2 截面设计 (85)5.5 本章小结 (85)6 基础截面计算 (86)6.1 概述 (86)6.2 设计资料 (86)6.3 计算过程 (86)6.3.1 A柱柱下独立基础计算过程 (87)6.4 本章小结 (90)7 结构设计信息 (91)7.1 PKPM软件简介 (91)7.2 结构设计总信息 (91)7.2.1 总信息 (91)7.2.2 风荷载信息 (92)7.2.3 地震信息 (92)7.2.4 活荷载信息 (93)7.2.5 调整信息 (94)7.2.6 配筋信息 (94)7.2.7 设计信息 (95)7.2.8 荷载组合信息 (95)7.2.9 各层的质量、质心坐标信息 (96)7.2.10 各层构件数量、构件材料和层高 (97)7.2.11 风荷载信息 (97)7.2.12 各楼层信息 (97)7.2.13 各层刚心、偏心率、相邻层侧移刚度比等计算信息 (98)7.2.14 抗倾覆验算结果 (100)7.2.15 结构舒适性验算结果(仅当满足规范适用条件时结果有效) (100)7.2.16 结构整体稳定验算结果 (101)7.2.17 楼层抗剪承载力、及承载力比值 (101)7.3 周期、地震力与振型输出文件 (101)7.3.1 考虑扭转耦联时的振动周期(秒)、X,Y方向的平动系数、扭转系数 (101)7.3.2仅考虑X向地震作用时的地震力 (102)7.3.3仅考虑Y向地震时的地震力 (106)7.4 结构位移 (110)7.4.1 工况1：X方向地震作用下的楼层最大位移 (110)7.4.2 工况2：Y方向地震作用下的楼层最大位移 (111)7.4.3 工况3：X方向风荷载作用下的楼层最大位移 (111)7.4.4 工况4：Y方向风荷载作用下的楼层最大位移 (111)7.4.5 工况5：竖向恒载作用下的楼层最大位移 (112)7.4.6 工况6：竖向活载作用下的楼层最大位移 (112)7.4.7 工况7：X方向地震作用规定水平力下的楼层最大位移 (113)7.4.8 工况8：Y方向地震作用规定水平力下的楼层最大位移 (113)7.5 底层柱轴压比 (113)7.6 风荷载作用与地震作用下最大层间位移角曲线 (114)7.7 各层梁弹性挠度简图 (115)7.8 梁裂缝图 (116)7.9 本章小结 (117)8 施工组织设计 (118)8.1 编制说明及依据 (118)8.2 工程概述 (118)8.2.1 工程概况 (118)8.2.2 施工条件 (118)8.2.3 施工特点 (119)8.2.4 工期 (119)8.3 施工部署 (119)8.3.1 工程施工目标 (119)8.3.2 组织机构 (120)8.4 施工方案 (121)8.4.1 主体结构主要施工工艺 (121)8.4.2 基础施工 (121)8.3.3 主体工程施工 (123)8.3.4 装修工程施工顺序 (124)8.3.5 施工机械选择 (124)8.5 工程材料 (125)8.5.1 材料供应 (125)8.5.2 材料控制 (125)8.5.3 材料准备 (126)8.6 施工进度计划及保证措施 (126)8.6.1 进度安排 (126)8.6.2 进度计划保证措施 (127)8.6.3 施工平面布置 (128)8.7 劳动力安排计划 (129)8.8 保证工程质量降低工程成本的措施 (130)8.8.1 保证工程质量的措施 (130)8.8.2 降低成本的措施 (130)8.9 文明安全施工措施 (131)8.9.1 现场文明施工措施 (131)8.9.2 现场安全施工措施 (133)8.10 本章小结 (133)总结 (134)致谢 (136)参考文献 (137)前言毕业设计作为最后一个教学环节，是培养我们综合运用所学基础理论、基本知识、基本技能和专业知识的重要手段。

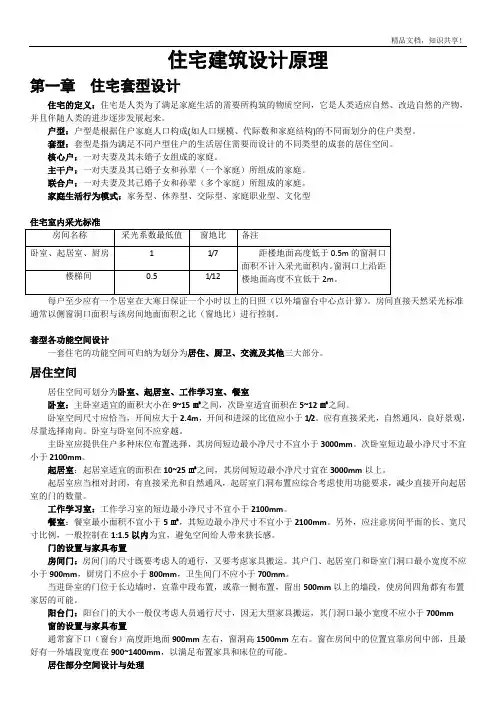

住宅建筑设计原理第一章住宅套型设计住宅的定义：住宅是人类为了满足家庭生活的需要所构筑的物质空间，它是人类适应自然、改造自然的产物，并且伴随人类的进步逐步发展起来。

户型：户型是根据住户家庭人口构成(如人口规模、代际数和家庭结构)的不同而划分的住户类型。

套型：套型是指为满足不同户型住户的生活居住需要而设计的不同类型的成套的居住空间。

核心户：一对夫妻及其未婚子女组成的家庭。

主干户：一对夫妻及其已婚子女和孙辈（一个家庭）所组成的家庭。

联合户：一对夫妻及其已婚子女和孙辈（多个家庭）所组成的家庭。

家庭生活行为模式：家务型、休养型、交际型、家庭职业型、文化型住宅室内采光标准每户至少应有一个居室在大寒日保证一个小时以上的日照（以外墙窗台中心点计算）。

房间直接天然采光标准通常以侧窗洞口面积与该房间地面面积之比（窗地比）进行控制。

套型各功能空间设计一套住宅的功能空间可归纳为划分为居住、厨卫、交流及其他三大部分。

居住空间居住空间可划分为卧室、起居室、工作学习室、餐室卧室：主卧室适宜的面积大小在9~15㎡之间，次卧室适宜面积在5~12㎡之间。

卧室空间尺寸应恰当，开间应大于2.4m，开间和进深的比值应小于1/2。

应有直接采光，自然通风，良好景观，尽量选择南向。

卧室与卧室间不应穿越。

主卧室应提供住户多种床位布置选择，其房间短边最小净尺寸不宜小于3000mm。

次卧室短边最小净尺寸不宜小于2100mm。

起居室：起居室适宜的面积在10~25㎡之间，其房间短边最小净尺寸宜在3000mm以上。

起居室应当相对封闭，有直接采光和自然通风，起居室门洞布置应综合考虑使用功能要求，减少直接开向起居室的门的数量。

工作学习室：工作学习室的短边最小净尺寸不宜小于2100mm。

餐室：餐室最小面积不宜小于5㎡，其短边最小净尺寸不宜小于2100mm。

另外，应注意房间平面的长、宽尺寸比例，一般控制在1:1.5以内为宜，避免空间给人带来狭长感。

门的设置与家具布置房间门：房间门的尺寸既要考虑人的通行，又要考虑家具搬运。
