下载文档原格式
玻化微珠无机保温砂浆施工技术交底
1、砂浆搅拌时间控制在3分钟---5分钟，静置3分钟---5分钟
后才能使用，并应在2h内用完。
2、保温层与基层之间粘结必须牢固，不应脱层、空鼓和开裂。
3、玻化微珠无机保温砂浆保温层施工至少分2次操作，第一遍
抹灰应均匀压实，厚度不宜大于15mm，必须反复回刀提出水泥浆体，否则保温砂浆强度降低，待第一次硬化后可进行第二次抹浆。
第二
遍注意抹平，待厚度达到冲筋厚度时，先用刮杠刮平工整，再用木
抹子搓抹一遍，使砂浆表面平整密实。
4、玻化微珠保温砂浆养护及验收：施工后24h内应做好保温层
的防护，严禁水冲、撞击和震动。
保温砂浆终凝后应及时进行洒水
养护。
保温层应垂直、平整、阴阳角方正，否则应进行修补。
交底人：接受交底人。
玻化微珠施工工艺及技术要求1. 保温层施工流程图2.材料配制保温施工前应指定专人负责材料配制.配制方法如下:2.1．界面处理砂浆的配制：界面处理砂浆：水按1：0.25重量比用砂浆搅拌机或手提搅拌器搅拌均匀。
界面砂浆应在2小时内使用完毕。
2.2．玻化微珠保温浆料的配制：该浆料应随搅随用，在90分钟内用完。
注意应搭设搅拌棚，保温浆料应在搅拌棚内用砂浆搅拌机搅拌，注意现场文明施工。
玻化微珠露天存放时，用苫布或细目安全网覆盖。
胶粉贮存应注意防潮、防雨、下垫上盖。
2.3．抗裂砂浆的配制抗裂砂浆照水灰比约为1：4的比例制备浆料，在搅拌机内先加水后再加抗裂砂浆，反复搅拌均匀糊状即可使用，制备好的砂浆料在2小时内用完，超时间严禁使用，因此掌握好搅拌时间和数量，随拌随用。
3.施工要求3.1 外保温施工单位在进行施工前必须对基层进行验收，并做好交接检验的书面记录，要求总包、监理和甲方进行签字确认。
3.2 墙体的湿度不应高于其周围环境的平衡湿度；3.3 抹灰基底须经过至少1周的干燥保养期，基层在涂刷剂前须做含水率检测，含水率不大于10%；3.4 门窗，室外(门窗的)卷帘，特别是水平设置的盖板(如窗台板，女儿墙盖顶板), 必须在外保温体系施工之前完成，外墙上的门窗框要安装完成，并且塞缝完成。
与外墙面连接的护栏，不能在外保温施工好后再在外保温墙面上挖洞装护栏，固定雨落管道等用的支架也应预先安装完，并且所有以上这些均需考虑外保温体系的厚度；装饰用牛腿、线角的预埋螺栓（预埋螺栓应有塑料膨胀套管包裹）需在外保温施工前预埋完成，玻化微珠保温层完成后与螺栓交接的孔洞边缘应进行封堵。
3.5 自来水管、煤气管、空调进出口及各种进户管线等所有进出作外保温外墙面的管线均需预埋套管，套管伸出墙面的长度至少应为外保温体系的厚度；3.6 外墙的所有构件的预埋件安装完成；3.7 外保温施工单位在施工前必须对上述内容进行交接检验，并签注交接检验单。
**·**一期工程无机玻化微珠外墙外保温体系技术要求及施工验收办法一、胶粉聚苯颗粒保温体系技术要求二：外墙外保温系统施工方法（一）、工程概况外墙外保温采用无机玻化微珠保温,饰面层为面砖做法,保温层厚度30（40）mm。
具体做法:基层界面砂浆处理,无机玻化微珠保温浆料(最小厚度≥30mm,抗裂砂浆热镀锌电焊钢丝网。
（二）、辅助材料1、水泥：强度等级32.5 普通硅酸盐水泥，水泥性能应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求。
2、中砂：应符合《普通混凝土砂质量标准及检验方法》（JGJ-92）细度模数的规定，含泥量少于3%。
3、配套材料主要有专用金属护角（断面尺寸为35mm ×35mm ×0.5mm ，高h=2000mm ）等。
(三)、材料配制 1、界面砂浆的配制：根据产品自身配方进行现场配制。
在施工前，施工单位编制具体的施工方案给甲方和监理批准后实施。
但是其性能应进行抽检并应符合如下指标要求。
抽检频率按相关验收规范取定。
2、无机玻化微珠保温浆料的配制根据目前的市场已有施工方法，无机玻化微珠保温浆料分为单组份和双组份。
根据本工程的特征可按如下进行选择执行。
（1）、单组份配料保温砂浆为单组份材料，搅拌时不需添加其它任何材料。
应严格控制保温材料的水灰比、稠度。
灰水比为1：0.9~1.1，稠度均控制在5—7cm 。
保温材料搅拌时，应根据搅拌机的容积，确实投放料的数量，用计量桶预约加入一定量的水，然后再投放保温材料。
保温材料的搅拌时间应为3~5分钟，待搅拌均匀后方可施工，保温砂浆搅拌后必须在2小时内用完。
无机玻化微珠保温浆料的质量应符合下表的要求无机玻化微珠保温浆料性能指标干表观密度表中“湿表观密度”和“干表观密度”为重要控制指标，属于重要质量控制点。
3、抗裂砂浆的配制（1）、干粉砂浆：水=1：0.22~0.25重量比用砂浆搅拌机或手提搅拌器搅拌均匀。
配制抗裂砂浆加料次序，应先将水加入搅拌容器中，再将抗裂砂浆干粉倒入搅拌容器中，搅拌4~5分钟，使搅拌均匀成膏状，静放5分钟即可使用。

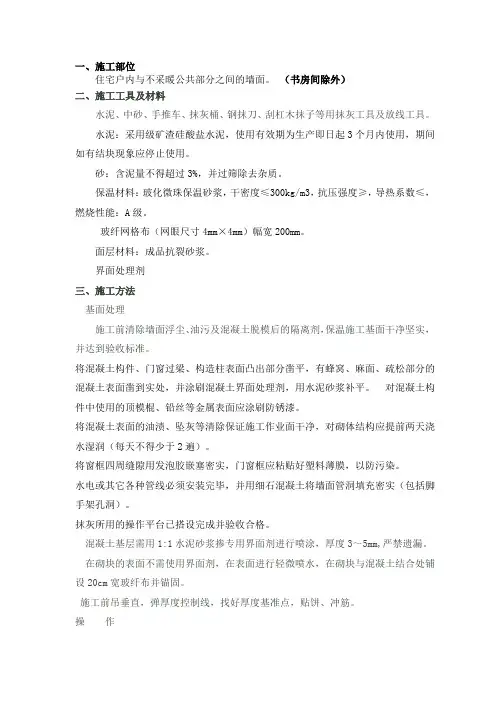

一、施工部位住宅户内与不采暖公共部分之间的墙面。
（书房间除外）二、施工工具及材料水泥、中砂、手推车、抹灰桶、钢抹刀、刮杠木抹子等用抹灰工具及放线工具。
水泥：采用级矿渣硅酸盐水泥，使用有效期为生产即日起3个月内使用，期间如有结块现象应停止使用。
砂：含泥量不得超过3%，并过筛除去杂质。
保温材料：玻化微珠保温砂浆，干密度≤300kg/m3，抗压强度≥，导热系数≤，燃烧性能：A级。
玻纤网格布（网眼尺寸4mm×4mm）幅宽200mm。
面层材料：成品抗裂砂浆。
界面处理剂三、施工方法基面处理施工前清除墙面浮尘、油污及混凝土脱模后的隔离剂，保温施工基面干净坚实，并达到验收标准。
将混凝土构件、门窗过梁、构造柱表面凸出部分凿平，有蜂窝、麻面、疏松部分的混凝土表面凿到实处，并涂刷混凝土界面处理剂，用水泥砂浆补平。
对混凝土构件中使用的顶模棍、铅丝等金属表面应涂刷防锈漆。
将混凝土表面的油渍、坠灰等清除保证施工作业面干净，对砌体结构应提前两天浇水湿润（每天不得少于2遍）。
将窗框四周缝隙用发泡胶嵌塞密实，门窗框应粘贴好塑料薄膜，以防污染。
水电或其它各种管线必须安装完毕，并用细石混凝土将墙面管洞填充密实（包括脚手架孔洞）。
抹灰所用的操作平台已搭设完成并验收合格。
混凝土基层需用1:1水泥砂浆掺专用界面剂进行喷涂，厚度3～5mm,严禁遗漏。
在砌块的表面不需使用界面剂，在表面进行轻微喷水，在砌块与混凝土结合处铺设20cm宽玻纤布并锚固。
施工前吊垂直，弹厚度控制线，找好厚度基准点，贴饼、冲筋。
操作1、保温砂浆的使用范围：所有外墙的内墙面2、工艺流程：基层拉毛→吊垂直线、套房、弹控制线→冲筋、打点→门口护角→抹保温砂浆→抹抗裂砂浆。
3、基层处理：将水泥与砂按体积比1：预拌，搅拌均匀后加入界面剂再次搅拌至粘糊状，装入喷斗内进行机械喷毛。
墙体喷毛应均匀、无露底，施工完12小时后应浇水养护，保持表面湿润，养护时间为3天。
4、冲筋：根据墙面基层平整度、垂直度及抹灰层厚度的要求（墙面25mm），吊垂直、套方、找规矩、经校核无误后在墙面上用保温砂浆制作冲筋带，间距为，并用靠尺找好垂直、平整。
胶粉聚苯颗粒（或玻化微珠）施工技术方案1、主要施工机具1.1主要施工设备电动搅拌器、电动吊篮。
1.2主要施工工具裁刀、不锈钢抹子、角抹子、、灰浆托板、剪刀、钢丝刷、扫帚、棕刷、拉线、弹线墨盒、2m靠尺等。
2、施工条件外墙保温工程施工前，基层墙体施工质量及外墙抹灰平整度应验收合格。
施工现场应具备施工及生活所需的水、电等施工条件。
外墙保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计和质量要求。
门窗框和辅框应安装完毕。
阳台、空调板等位置抹灰收口及防水施工完成。
伸出墙面的落水管、各种进户管线、避雷针支架和空调器等预埋件、连接件应安装完毕。
上述位置及窗口应按外保温系统厚度留出施工间隙。
施工现场环境温度和基层墙面表面温度不得低于5℃（施工期间及完工后24h内），风力不大于5级。
夏季施工时应避免阳光直射暴晒，必要时搭设防晒布，遮挡施工墙面。
随时关注天气情况，避免大雾和雨天施工，如施工时突遇降雨应采取有效措施，防止雨水冲刷墙面。
施工用吊篮搭设应牢固，并经安全验收合格。
在保温施工中，做好成品保护工作，防止施工墙面及其它已验收部位受到污染，待各节点施工完毕后方可拆除保护物。
外保温大面施工前需采用与工程相同的材料和工艺做样板墙，经相关主管部门、甲方、监理、总包单位验收合格后方可大面施工。
3、施工工序基层墙体处理→吊垂直、套方、弹控制线→用保温材料做灰饼、作口→抹胶粉聚苯颗粒/玻化微珠→防护面层施工→保温层验收。
4、施工流程4.1基层清理及弹线保温施工前应进行基层处理，基层应坚实、平整、表面清洁，无油污、脱模剂、浮尘等妨碍粘结的附着物。
凸起、空鼓、疏松和起皮部位应剔除并找平，找平材料与基层粘结应牢固。
如不满足以上条件，应及时联系甲方及总包单位予以检查修复。
对于表面不宜粘结的基层应使用界面处理剂进行处理。
使用方法：界面处理剂:水泥:细砂=1:1:1（重量比）搅拌均匀涂在基层上，不易过厚，刷子、滚涂均可。
表面实干后方可进行下一道工序。
膨胀玻化微珠保温砂浆技术规程
膨胀玻化微珠保温砂浆技术规程是一种用于建筑保温的砂浆材料，主要由膨胀玻化微珠、水泥、砂子、黏结剂和其他添加剂组成。
下面是该技术规程的一般要求：
1. 材料要求：
- 膨胀玻化微珠应符合相关国家标准，具有适当的颗粒级配和孔隙率。
- 水泥采用普通硅酸盐水泥，符合相应标准。
- 砂子应选用细砂，不含有害物质。
- 黏结剂可选用聚合物或其他合适的粘合剂。
2. 施工工艺要求：
- 混合比例应按照设计要求进行调配，将膨胀玻化微珠、水泥、砂子和黏结剂充分混合。
- 混合过程中应控制好水泥和水的比例，确保砂浆具有适当的流动性和粘结性。
- 施工前应对基层进行湿润处理，以增强砂浆与基层的粘结力。
- 施工过程中要注意施工层厚度的控制和均匀性，避免出现裂缝、空鼓等问题。
- 施工完成后应进行养护，保持适当湿润环境，使砂浆充分硬化。
3. 技术参数要求：
- 砂浆的保温性能应符合设计要求，保温层的导热系数需满足相应标准。
- 抗压强度、抗拉强度和抗冻融性能应符合相关规定。
以上是膨胀玻化微珠保温砂浆技术规程的一般要求，具体应根据具体情况进行调整和制定。
第六章施工工艺及主要技术措施6.1 概述玻化微珠保温砂浆是由玻化微珠、水泥及外加剂组成的单组分干混型高性能无机墙体保温材料，可广泛应用于新旧建筑物墙体保温工程，有效改善室热环境。
保温系统由保温隔热层和抗裂防护层两部分组成，其中保温隔热层采用玻化微珠（由火山熔岩矿物材料经过加热膨胀、玻化冷却制成的表面玻化封闭、部多孔的不规则球状体颗粒）做轻骨料，替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温型干混砂浆的轻骨料，预拌在干粉改性剂中，形成单组份无机干混料保温砂浆，现场加水搅拌即可使用，可直接抹于围护结构上。
理论和工程实践证明，玻化微珠保温砂浆保温工程是实现建筑物保温节能的良好举措。
6.2 工法特点无机玻化微珠保温砂浆具有导热系数低、抗裂性能强、无毒、无污染、防火、成本低、施工简便等特点。
与传统的施工方法相比，在使用功能上或施工方法上（包括材料性能、质量、安全、环保、工期、成本等技术经济效能）都具有明显的先进性和新颖性。
其具体特性如下：1、玻化微珠球体导热系数很低，保温层厚度 2cm 以上的建筑物外热能交换不宜进行，具有优异的保温隔热性能。
各组成部分具有物理-化学稳定性，保温效果稳定。
2、本产品为单组份干粉材料，外观均匀、干燥无结块颗粒，质量稳定可靠，容重轻，能有效降低建筑物负荷；其耐老化性能好，抗开裂，能适应基层的正常变形而不产生裂缝或空鼓；其施工方式为涂抹式，具有高粘结性，与基底形成一个整体，不会形成板材保温的空腔，结构稳定，无需在其上胶结、钻孔、打钉等来固定，不影响墙体结构；能长期承受自重而不产生裂缝，憎水性能好；性价比高，综合性能优。
3、具有优良的防火，吸音，透气，耐水，耐冻融等性能；主要原材料均采用无机材料，环保无害，搅拌时不需掺加水泥，无扬尘现象，能有效保证现场文明施工。
6.3 工艺原理1、保温隔热原理：无机玻化微珠外墙保温系统由界面层、无机微珠保温砂浆层、抗裂防护层和饰面层组成。
保温层由无机玻化球体微珠颗粒、硅酸盐、无机胶凝材料进口高级助剂等组成，抹于墙体表面，形成无空腔保温层。
玻化微珠保温施工方案
玻化微珠保温材料是一种轻质多孔材料，主要由玻化微珠和粘结剂组成。
在建
筑工程中，采用玻化微珠作为保温材料，可以有效提高建筑的保温性能，降低能耗。
一、施工前准备
在进行玻化微珠保温施工前，首先需要做好施工准备工作。
具体包括：
1.确定施工方案：根据建筑结构和保温要求，制定详细的施工方案。
2.准备材料工具：准备好玻化微珠保温材料、粘结剂、搅拌设备、施工
工具等。
3.检查基层墙体：对待施工的墙体进行检查，确保表面平整、无裂缝。
二、施工步骤
1. 基层处理
在进行玻化微珠保温施工之前，需要先对基层墙体进行处理，包括清洁、刷底
漆等，以提高保温层的附着力。
2. 粘结剂涂刷
将预先配好的粘结剂均匀涂刷在基层墙体表面，形成一层均匀的胶膜，以提供
与玻化微珠保温材料的粘结。
3. 玻化微珠施工
将玻化微珠保温材料均匀撒在粘结剂上，并用刮刀进行压实，确保玻化微珠之
间紧密结合，形成保温层。
4. 抹面处理
待保温层干燥后，进行表面抹面处理，使表面平整、美观，并提高整体的保温
效果。
三、质量验收
施工完成后，需要进行质量验收，确保保温层的厚度、平整度等符合设计要求，并对工程进行记录和档案管理。
结语
玻化微珠保温施工是一项重要的建筑保温工程，正确的施工操作可以提高建筑的保温性能，延长建筑的使用寿命。
我们应该严格按照施工方案进行操作，确保施工质量，达到预期的保温效果。
磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。
每次施工完毕后，要及时清洗施工工具和搅拌器材，以免影响下次使用.
成品保护
1. 门窗框、管道、槽盒上残存砂浆，应及时清理干净。
2。
玻化微珠保温砂浆在凝结前应防止快干、水冲、撞击、振动和防晒.
3。
严禁使用过时灰。
4。
各抹灰层硬化前禁止水冲浸泡、撞击、和挤压。
5. 施工人员应遵守安全规程。
施工人员应经过培训上岗。
10．选用优质施工机具，减少施工误差,提高施工质量。
11．杜绝不合格项进人下道工序。
1．保温层表面应平整、洁净,接茬平整、光滑，线角顺直、清晰，毛面纹路均匀一致.
检验方法：观察检查。
2．边角表面应光滑、平顺,门窗框与墙体间缝隙填塞密实，表面平整。
检验方法：观察检查.
3．孔洞、槽、盒位置和尺寸正确，表面整洁、洁净，管道后面平整.
检验方法：用刚尺检查和观察检查。
4、保温层和抹面层的以允许偏差量及检验方法应符合下表的规定。
成品保护
1、室内其它装饰或变更工序施工时,应防止对成品保温墙面的破坏，门窗洞口、
边、角、垛等处宜采取保护性措施。
2、其它交叉工序或后续工序作业人员施工时,不得污染或损坏保温墙面，严禁踩
踏窗口。
3、各构造层在凝结前应防止水冲、撞击、震动及暴晒。
4、保温层施工完后，严禁在墙面实施剔凿作业。
5玻化微珠保温砂浆外墙外保温系统的抗拉强度检验应省工程建设地方标准玻化微珠保温砂浆应用技术规程Technical specification in application of thermalinsulation glazed hollow bead mortarDBJ04-250-2007批准部门：省建设厅主编单位：太原思科达科技发展有限公司施行日期：2007年5月1日2007 太原关于发布省工程建设地方标准《玻化微珠保温砂浆应用技术规程》的通知晋建标字〔2007〕106号各市建设局(建委)，各有关单位：现批准《玻化微珠保温砂浆应用技术规程》为省工程建设地方标准，编号为DBJ04-250-2007，自2007年5月1日起实施。
本标准由省工程建设标准定额站负责管理，太原思科达科技发展有限公司负责具体解释。
省建设厅二○○七年四月一日关于同意省《玻化微珠保温砂浆应用技术规范》地方标准备案的函建标标备便〔2007〕57号省建设厅：你厅《关于省工程建设地方标准〈玻化微珠保温砂浆应用技术规程〉申请备案的函》收悉。
经研究，同意该项标准作为“中华人民共和国工程建设地方标准”备案，其备案号为J-2007。
该项标准的备案公告，将刊登在近期出版的《工程建设标准化》刊物上。
建设部标准定额司二○○七年四月二十日前言玻化微珠保温砂浆是一种无机绝热保温材料。
经检验，该产品具有导热系数低、无毒、无污染、防火、成本低、施工简便等特点，可广泛应用于新旧建筑物墙体保温工程，有效改善室内热环境。
为了在建筑节能中推广应用玻化微珠保温砂浆，在总结近年来研究与实践经验的基础上，根据晋建标函字〔2006〕462号文件的要求，由太原高新技术企业太原思科达科技发展有限公司等单位编制完成本规程。
本规程包括总则、术语、产品及材料、保温设计、施工工艺、质量验收等内容，作为墙体保温工程设计、施工和验收的依据。
本规程由省建设厅工程建设标准定额站负责管理，太原思科达科技发展有限公司负责具体技术内容的解释。
本规程在执行过程中，希望各单位结合工程实践，认真总结经验并积累资料，如有需要修改和补充之处，请随时将意见和有关资料寄交太原思科达科技发展有限公司（地址：太原市高新技术开发区南数码港C区615室，邮政编码：0），供标准修订时参考。
主编单位：太原思科达科技发展有限公司参编单位：太原理工大学大同市高新技术开发区中铁六局集团太原铁路建设有限公司主要起草人：李珠张泽平刘元珍张有权朱民伟秦尚松刘玉伟董彦莉张巍张运宁王亚杰赵强目次1总则 (1)2术语 (2)3产品及材料 (4)3.1一般规定 (4)3.2材料性能 (5)3.3包装、运输和库存 (8)4保温设计 (9)4.1一般规定 (9)4.2建筑构造 (10)4.3保温层厚度选用 (12)5施工工艺 (18)5.1作业条件 (18)5.2材料配制 (18)5.3工艺流程 (19)5.4施工要求 (19)5.5成品保护 (22)6质量验收 (23)6.1一般规定 (23)6.2质量检验 (24)附录A玻化微珠保温砂浆墙体保温工程检验批验收记录 (27)本规程用词说明 (28)条文说明 (29)1 总则1.0.1 为贯彻国家及省建筑节能政策，规范玻化微珠保温砂浆墙体保温工程的技术要求，保证使用功能和工程质量，制定本规程。
1.0.2 本规程根据《民用建筑热工设计规范》GB-93、《民用建筑节能设计标准》(采暖居住建筑部分)JGJ26-95、《民用建筑节能设计标准》(采暖居住建筑部分)地区实施细则（第二阶段）DBJ04-216-2006和《外墙外保温工程技术规程》JGJ144-2004等编制。
1.0.3 本规程适用于地区新建民用建筑和既有民用建筑节能改造的玻化微珠保温砂浆墙体保温工程设计、施工和验收。
1.0.4 玻化微珠保温砂浆墙体保温工程除应执行本规程外，尚应符合国家及省现行有关标准规范的规定。
2 术语2.0.1墙体保温工程heat preservation project on walls对建筑物墙体所进行的节能保温设计、施工等各项技术工作和完成的工程实体。
2.0.2玻化微珠glazed hollow bead由火山熔岩矿物材料经过加热膨胀、玻化冷却制成的表面玻化封闭、内部多孔的不规则球状体颗粒。
2.0.3玻化微珠保温砂浆thermal insulation glazed hollow bead mortar由玻化微珠、水泥及外加剂组成的单组份干粉保温砂浆。
2.0.4玻化微珠保温砂浆外墙保温系统external thermal insulation systems made of thermal insulation glazed hollow bead mortar由玻化微珠保温砂浆保温层及抗裂防护层组成的外墙保温构造系统。
2.0.5界面砂浆interface treating mortar由聚合物乳液与助剂配制成的界面剂与水泥和中砂按一定比例制成，用以改善基层或保温层表面粘结性能的砂浆。
2.0.6抗裂砂浆anti-crack mortar由抗裂剂与水泥、砂及外加剂按一定比例制成，能满足一定变形而保持不开裂的砂浆。
2.0.7耐碱网布alkali-resistant fiberglass mesh以耐碱玻璃纤维编织，表面涂覆高分子材料制成的网格布。
2.0.8基层墙体grass-roots unit wall body建筑物中起承重或围护作用的混凝土墙体或各种砌体墙体。
3 产品及材料3.1 一般规定3.1.1 墙体保温工程所用的产品材料，应有出厂合格证和法定检测部门出具的检测报告，材料的品种、规格、性能等应符合现行国家、行业及地方的产品标准和设计要求。
本章3.2节规定的全部材料性能要求为型式检验项目。
型式检验项目报告有效期为2年。
3.1.2玻化微珠保温砂浆、耐碱网布、界面砂浆、抗裂砂浆、界面剂、抗裂剂的抽样复验应符合下列规定：1玻化微珠保温砂浆应以同一厂家、相同生产工艺、同一类型、稳定连续生产的产品10t为一批，不足一批的以一批计。
抽样应有代表性，可连续取样，也可从20个以上不同堆放部位的包装袋中取等量样品并混匀，总量不少于0.05m3。
2耐碱网布应以同一厂家、同一规格、同一批次产品3000m2为一批，不足一批的以一批计。
每批随机抽取5个包装单位，每个包装单位随机抽取1m2作为检验样。
3抗裂砂浆、界面砂浆干混料应分别以同种产品、同一级别、同一规格产品10t 为一批，不足一批的以一批计。
从每批任抽10袋，从每袋中分别取试样不少于500g，混合均匀，按四分法缩取出比试验所需量大1.5倍的试样为检验样。
4界面剂、抗裂剂等液态材料应分别以同种产品、同一级别、同一规格产品10t 为一批，不足一批的以一批计。
从每批任抽10桶（袋），从每桶（袋）中分别取试样不少于500g，混合均匀，取出比试验所需量大1.5倍的试样为检验样。
5若全部检验项目符合本规程规定的技术指标，则判定为合格；若有两项或两项以上指标不符合规定时，则判定为不合格；若有一项指标不符合规定时，应对同一批产品进行加倍抽样复检不合格项，如该指标仍不合格，则判定为不合格。
若复检项目符合本规程规定的技术指标，则判定为合格。
3.1.3进场的材料抽样复验应检验下列项目：1玻化微珠保温砂浆：干密度、抗拉强度、导热系数。
2抗裂砂浆：拉伸粘结强度、浸水拉伸粘结强度、压折比。
3界面砂浆：压剪粘结强度。
4耐碱网布：单位面积质量、耐碱断裂强力、耐碱断裂强力保留率。
3.2材料性能3.2.1玻化微珠颗粒的性能应符合表3.2.1的要求。
表3.2.1 玻化微珠颗粒的物理性能3.2.2玻化微珠保温砂浆的性能应符合表3.2.2的要求。
表3.2.2 玻化微珠保温砂浆的性能3.2.3抗裂砂浆的性能应符合表3.2.3的要求。
表3.2.3 抗裂砂浆的性能界面砂浆的性能应符合表的要求。
3.2.4 界面砂浆的性能3.2.5耐碱网布的性能应符合表3.2.5的要求。
表3.2.5 耐碱网布的性能3.2.6嵌缝材料应符合下列规定：1密封胶应采用聚氨酯或硅酮建筑密封膏，其性能应符合《聚氨酯建筑密封胶》JC/T482-2003及《硅酮建筑密封胶》GB-2003的要求，且与本系统有关产品（材料）相容。
2变形缝的背衬材料应采用聚乙烯泡沫塑料圆棒，其直径按缝宽的1.3倍选用。
3.3包装、运输和库存3.3.1玻化微珠干粉保温砂浆的包装、标志应符合下列规定：1玻化微珠干粉保温砂浆应用带有内衬防潮塑料袋的编织袋包装。
2在包装袋或标签上应标明产品名称、商标、标准编号、生产企业名称、地址、产品规格型号、数量、净含量、生产日期、质量保证期。
3.3.2本标准规定的干粉砂浆在运输和贮存过程中，不得受潮和混入杂物，不同型号的产品应分别贮运。
3.3.3玻化微珠干粉保温砂浆自规定的产品生产之日起，贮存期为两个月。
3.3.4本标准规定的胶液和膏状砂浆贮存温度不得低于0℃；耐碱网布应防雨存放。
4 保温设计4.1一般规定4.1.1对玻化微珠保温砂浆外墙体进行内、外保温设计时，应优先选用外保温系统。
当墙体平均传热系数无法满足限值要求时，宜选用内外复合保温。
4.1.2玻化微珠保温砂浆外墙保温系统的构造设计，应根据建筑物体形系数、窗户类型、基层墙体等情况，通过热工计算确定，且应满足《民用建筑节能设计标准》(采暖居住建筑部分)地区实施细则（第二阶段）DBJ04-216-2006表4.2.1的规定。
4.1.3玻化微珠保温砂浆外墙外保温系统的热工和节能设计应符合下列规定：1保温层内表面温度应高于0℃。
2玻化微珠保温砂浆应包覆外侧洞口、女儿墙及封闭阳台等热桥部位。
4.1.4玻化微珠保温砂浆墙体外保温系统应做好密封和防水构造设计，重要部位应有详图。
水平的或倾斜的出挑部位及延伸至地面以下的部位应做好防水处理。
在墙体上安装的设备或管道应固定于基层墙体上，并做好密封和防水处理。
4.1.5玻化微珠保温砂浆外墙外保温系统的抗拉强度检验应符合下列规定：1保温砂浆的抗拉强度不得小于0.15MPa，且破坏部位不得位于各层界面。
2界面砂浆、抗裂砂浆与保温砂浆拉伸粘结强度，在干燥状态和浸水48h后，均不得小于0.1MPa，且破坏界面应位于保温砂浆内。
4.1.6玻化微珠保温砂浆保温系统在正常使用和正常维护条件下，使用年限不应少于40年。
4.1.7玻化微珠保温砂浆外墙保温系统的型式检验应符合表4.1.7的规定。
在正常情况下，型式检验项目每两年进行一次。
表4.1.7 玻化微珠保温砂浆保温系统的型式检验4.2 建筑构造4.2.1玻化微珠保温砂浆墙体保温系统由界面砂浆粘结层、玻化微珠保温砂浆保温层、抗裂砂浆、耐碱网布增强薄抹面层和涂料饰面层构成（见图4.2.1）。
