怎么判断场效应管的工作状态

判断智能手机电路场效应管的好坏
判断智能手机电路中场效应管的好坏，可以采用以下步骤：
1. 外观检查：检查场效应管的封装是否有损坏，标识是否清晰。

2. 极性检查：使用万用表检查场效应管的三个电极（栅极、源极和漏极），以确认其极性。

3. 性能检测：将万用表调至合适的电阻档，对场效应管的三个管脚两两进行测量。

如果测量结果显示两个管脚之间存在阻值，则说明场效应管正常工作。

4. 温升检测：通过红外测温仪或热电偶测量仪测量场效应管的表面温升，以判断其工作状态。

如果温升过高，则可能是由于电流过大或散热不良引起的。

5. 电路连接检测：检查场效应管是否与其他元件正常连接，无短路或断路现象。

6. 故障分析：如果场效应管损坏，可能出现开路、击穿或性能变差等问题。

具体表现为丧失其在电路中的作用、工作点电压变化或整机电流增加等。

通过以上步骤，可以初步判断智能手机电路中场效应管的好坏。

如果仍有问题，建议寻求专业技术人员的帮助。

场效应管的测量方法场效应管（Field Effect Transistor，简称FET）是一种常见的半导体器件，用于放大电信号和控制电流流动。

它是现代电子技术中至关重要的组成部分，广泛应用于通信、计算机、电力、医疗设备等领域。

本文将从测量方法的角度对场效应管进行全面评估，并探讨其在实际应用中的价值和意义。

一、场效应管的基本原理1.1 堆叠型场效应管堆叠型场效应管是一种常见的结构，由源极、栅极和漏极组成。

其中，栅极是控制电流流动的关键部分，通过改变栅极电压来控制电流的大小。

当栅极电压为正时，沟道中的电子流可以被栅极电场引导，从而形成导电通路；当栅极电压为负时，电子流被屏蔽，无法通过沟道，电流几乎为零。

这种控制电流的特性使得场效应管成为一种理想的放大器和开关。

1.2 压敏型场效应管压敏型场效应管则是利用栅极与源极之间的电场形成PN结，具有较高的电压稳定性。

这种结构特点使得压敏型场效应管在防火、防雷等领域得到广泛应用。

二、场效应管的测量方法2.1 静态参数测量静态参数测量主要是通过电流-电压（I-V）特性曲线来评估场效应管的性能。

通过改变栅极电压和漏极电压，测量器件的电流变化，以确定其工作状态和性能指标。

常见的静态参数包括：- 零漏极电流（IDSS）：在源极和栅极间施加零电压时，测量的漏极电流；- 转移特性曲线：以栅极电压为横轴，漏极电流为纵轴，绘制的特性曲线；- 漏极截止电压（VDS(off)）：当栅极电压为零时，测量的漏极电压。

2.2 动态参数测量动态参数测量主要是评估场效应管的响应速度和频率特性。

常见的动态参数包括：- 开关时间：指场效应管从开关状态到导通状态所需的时间；- 内部电容：用于描述电荷移动的速度，在高频应用中尤为重要；- 过载能力：指器件在负载变化时的电流变化能力。

三、场效应管在实际应用中的价值3.1 放大器场效应管作为一种理想的放大器，具有高增益、低噪声和低失真等特点，被广泛应用于音频放大、射频放大等领域。

场效应管的检测方法
嘿，大家知道不，场效应管这玩意儿在电子领域里可是很重要的角色呢！那咱今天就来聊聊怎么检测它。

记得有一次，我在摆弄一个电子小制作，突然发现有个地方不太对劲，怀疑是场效应管出了问题。

我就开始了我的检测之旅。

先来说说第一种方法，用万用表来测。

把万用表调到合适的挡位，然后去测它的引脚电阻啥的。

就像医生给病人看病，量量这儿，测测那儿，看看有没有啥不正常的。

要是电阻值不对，那可能就有问题啦。

还有一种方法呢，就是给它加个电压，看看它的反应。

就好像逗逗小猫小狗，看看它们会不会欢快地回应。

如果它没反应或者反应很奇怪，那可能就有毛病咯。

再就是可以通过观察它的外观，有没有损坏、烧焦的痕迹。

这就像我们看一个人脸上有没有伤疤一样明显。

要是有这些情况，那肯定不太正常呀。

总之，检测场效应管就像是给它做一次全面的体检，各种方法都用上，才能准确判断它是不是健康。

所以呀，咱可得好好掌握这些检测方法，不然电子设备出了问题都不知道咋解决呢！这不就是在说场效应管的检测方法嘛！哈哈！。

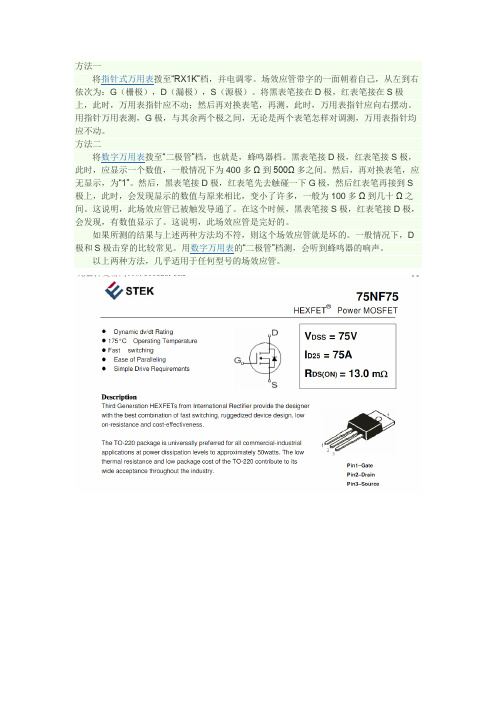

方法一
将指针式万用表拨至“RX1K”档，并电调零。

场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S（源极）。

将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。

用指针万用表测，G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。

方法二
将数字万用表拨至“二极管”档，也就是，蜂鸣器档。

黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。

然后，再对换表笔，应无显示，为“1”。

然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S极上，此时，会发现显示的数值与原来相比，变小了许多，一般为100多Ω到几十Ω之间。

这说明，此场效应管已被触发导通了。

在这个时候，黑表笔接S极，红表笔接D极，会发现，有数值显示了。

这说明，此场效应管是完好的。

如果所测的结果与上述两种方法均不符，则这个场效应管就是坏的。

一般情况下，D极和S 极击穿的比较常见。

用数字万用表的“二极管”档测，会听到蜂鸣器的响声。

以上两种方法，几乎适用于任何型号的场效应管。

场效应管的作用和工作原理
场效应管（Field Effect Transistor，简称FET）是一种电子器件，常用于放大、开关和调节信号的电流。

它的作用类似于晶体管，但是它的控制方式不同。

场效应管的工作原理是利用电场控制电流流动。

它由一个P
型或N型的半导体基片、上面覆盖着一个绝缘层和一个金属
门极组成。

当施加一个外部电压于门极时，电场会影响衬底与沟道之间的电荷分布，从而改变电流的流动。

N型场效应管：
1. 当门极施加正电压时，形成一个负电荷区（空穴）在绝缘层下方，继而吸引N型衬底上的自由电子形成一个由N型沟道
连接源极与漏极的导电通道。

这时，N型场效应管处于导通状态。

2. 当门极施加负电压时，将把基片上空N型区的电子排斥开，减少了N型沟道的导电能力，导致漏电流减小，所以N型场
效应管处于截止状态。

P型场效应管：
1. 当门极施加负电压时，形成一个正电荷区（电子）在绝缘层下方，继而吸引P型衬底上的空穴形成一个由P型沟道连接
源极与漏极的导电通道。

这时，P型场效应管处于导通状态。

2. 当门极施加正电压时，将把基片上空P型区的空穴排斥开，减少了P型沟道的导电能力，导致漏电流减小，所以P型场
效应管处于截止状态。

总之，场效应管的工作原理是通过改变门极电压来控制沟道的导电能力，从而实现对电流的调节。

与晶体管相比，场效应管具有输入电阻高、噪声低、频率响应宽等优点，因此在很多应用中被广泛使用。

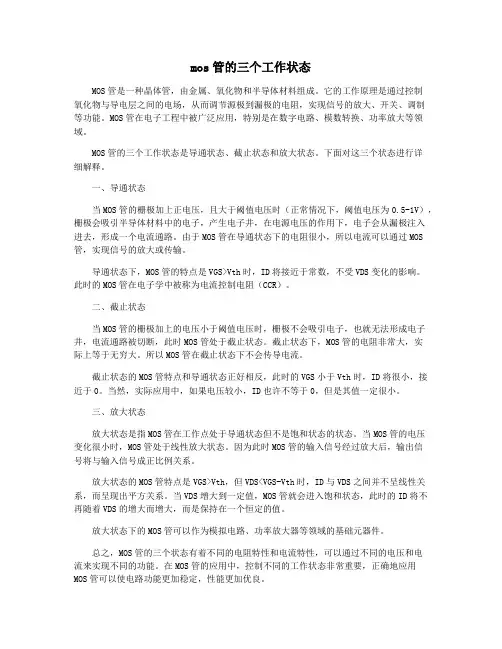

mos管的三个工作状态MOS管是一种晶体管，由金属、氧化物和半导体材料组成。

它的工作原理是通过控制氧化物与导电层之间的电场，从而调节源极到漏极的电阻，实现信号的放大、开关、调制等功能。

MOS管在电子工程中被广泛应用，特别是在数字电路、模数转换、功率放大等领域。

MOS管的三个工作状态是导通状态、截止状态和放大状态。

下面对这三个状态进行详细解释。

一、导通状态当MOS管的栅极加上正电压，且大于阈值电压时（正常情况下，阈值电压为0.5-1V），栅极会吸引半导体材料中的电子，产生电子井，在电源电压的作用下，电子会从漏极注入进去，形成一个电流通路。

由于MOS管在导通状态下的电阻很小，所以电流可以通过MOS 管，实现信号的放大或传输。

导通状态下，MOS管的特点是VGS>Vth时，ID将接近于常数，不受VDS变化的影响。

此时的MOS管在电子学中被称为电流控制电阻（CCR）。

二、截止状态当MOS管的栅极加上的电压小于阈值电压时，栅极不会吸引电子，也就无法形成电子井，电流通路被切断，此时MOS管处于截止状态。

截止状态下，MOS管的电阻非常大，实际上等于无穷大。

所以MOS管在截止状态下不会传导电流。

截止状态的MOS管特点和导通状态正好相反，此时的VGS小于Vth时，ID将很小，接近于0。

当然，实际应用中，如果电压较小，ID也许不等于0，但是其值一定很小。

三、放大状态放大状态是指MOS管在工作点处于导通状态但不是饱和状态的状态。

当MOS管的电压变化很小时，MOS管处于线性放大状态。

因为此时MOS管的输入信号经过放大后，输出信号将与输入信号成正比例关系。

放大状态的MOS管特点是VGS>Vth，但VDS<VGS-Vth时，ID与VDS之间并不呈线性关系，而呈现出平方关系。

当VDS增大到一定值，MOS管就会进入饱和状态，此时的ID将不再随着VDS的增大而增大，而是保持在一个恒定的值。

放大状态下的MOS管可以作为模拟电路、功率放大器等领域的基础元器件。

场效应管好坏测量方法场效应管（Field Effect Transistor，FET）是一种常用的半导体器件，广泛应用于放大、开关、调制和其他电路中。

在实际应用中，我们经常需要对场效应管进行好坏测量，以确保电路的正常工作。

本文将介绍场效应管好坏测量的方法，希望能够为大家提供一些帮助。

首先，我们可以通过使用万用表来测试场效应管的好坏。

在测试前，需要将场效应管从电路中取下，并清洁引脚，以确保测试的准确性。

然后，将万用表调至二极管测试档位，分别用红表笔和黑表笔连接场效应管的源极和漏极，观察表笔的指示情况。

如果表笔指示正常，说明场效应管工作正常；如果表笔不指示，说明场效应管可能损坏。

接着，再用表笔连接场效应管的栅极和源极，进行同样的测试。

通过这种方法，我们可以初步判断场效应管的好坏。

除了使用万用表进行测试外，我们还可以利用示波器来测试场效应管的好坏。

示波器可以直观地显示电压和电流的变化情况，对于一些特殊情况下的场效应管好坏测试非常有帮助。

在测试时，将示波器的探头连接到场效应管的源极和漏极，然后将输入信号连接到场效应管的栅极，观察示波器屏幕上的波形变化。

如果波形变化正常，说明场效应管工作正常；如果波形变化异常，说明场效应管可能存在问题。

通过示波器的测试，我们可以更加准确地判断场效应管的好坏。

除了以上介绍的两种方法外，还有一些其他的测试方法可以用来判断场效应管的好坏，比如使用专门的场效应管测试仪器进行测试。

不同的测试方法适用于不同的场合，我们可以根据实际情况选择合适的方法进行测试。

总的来说，场效应管好坏的测量方法有多种，每种方法都有其适用的情况。

在实际工作中，我们可以根据需要选择合适的方法进行测试，以确保场效应管的正常工作。

希望本文介绍的方法能够为大家在实际工作中提供一些帮助。

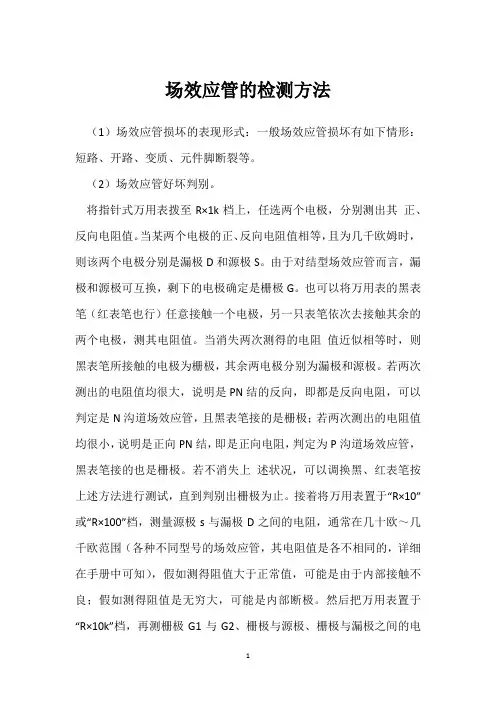

场效应管的检测方法（1）场效应管损坏的表现形式：一般场效应管损坏有如下情形：短路、开路、变质、元件脚断裂等。

（2）场效应管好坏判别。

将指针式万用表拨至R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

由于对结型场效应管而言，漏极和源极可互换，剩下的电极确定是栅极G。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当消失两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。

若不消失上述状况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

接着将万用表置于“R×10”或“R×100”档，测量源极s与漏极D之间的电阻，通常在几十欧～几千欧范围（各种不同型号的场效应管，其电阻值是各不相同的，详细在手册中可知），假如测得阻值大于正常值，可能是由于内部接触不良；假如测得阻值是无穷大，可能是内部断极。

然后把万用表置于“R×10k”档，再测栅极G1与G2、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

对于其它场效应管依据相应的结构来测试。

（3）一般损坏的场效应管应用同型号的场效应管替换，假如没有，用相同参数或更好参数的场效应管替换。

精心整理
精心整理
场效应管英文缩写为FET 。

可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS 管。

而MOS 管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS 管。

下图为MOS 管的标识
我们主板中常用的MOS 管GDS 三个引脚是固定的，不管是N 沟道还是P 沟道都一样，把芯片放正，从左到右分别为G 极D 极S 极！如下图：
用二极管档对MOS 管的测量，首先要短接三只引脚对管子进行放电。

1然后用红表笔接S 极。

黑表笔接D 极。

如果测得有500多的数值，说明此管为N 沟道。

234万用表的)
5500多的数值。
