美加8.14大停电电力实09马剑2003年8月14日，美国中西部、东北部及加拿大安大略省遭受了大面积停电事件。
事故开始于美国东部时间16时左右，在美国部分地区，电力供应在4日后仍未恢复，而在全部电力供应恢复之前，安大略省部分地区的停电持续了一个多星期。
一、事件全过程1、事故的发展过程[1]：事件发生前，停电地区中西部正值高温天气，电网负荷很大。
潮流方向是从印第安纳州和俄亥俄州南部通过密歇根州和俄亥俄州北部向底特律地区送电，并通过底特律地区送往加拿大的安达略省。
14时左右,俄亥俄北部属FE电网公司的Eastlake5号机组（597MW）跳闸。
15时05分，俄亥俄南北联络断面上送克里夫兰的一条345千伏线路跳闸，其输送的功率转移到相邻的345kV线路（Hanna–Juniper）上。
15时32分，俄亥俄另一条南北联络线Ohio Hanna—Juniper345千伏线路因对树放电跳闸，这是因为上一事件引起该线路长时间过热并下垂，从而接触线下树木。
当时由于警报系统失灵没能及时报警并通知运行人员，15:32该线路因短路故障而跳闸，使得克利夫兰失去第二回电源线，系统电压降低。
[2] 15时41分，俄亥俄又有两条南北联络线相继跳闸，克里夫兰地区出现严重低电压。
16时06分，俄亥俄南北联络断面又有一条345千伏线路跳闸。
此时潮流反向从底特律地区向俄亥俄州北部送电。
16时09分，俄亥俄南北联络最后两条345千伏联络线跳闸。
俄亥俄州南北联络断面全部断开，潮流发生大范围转移，通过印第安纳州经密歇根州与底特律地区向俄亥俄州北部送电。
大约30-45秒后，因电压下降，密歇根州中部电网大约180万千瓦机组相继跳闸，密歇根州中部电网电压开始崩溃。
16时10分，底特律地区电压全面快速崩溃，在8秒钟之内约30条密歇根州和底特律间的联络线跳闸，潮流再次发生大范围转移，从俄亥俄州南部经宾西法尼亚、纽约州、安达略、底特律向克里夫兰送电。
文章从调度的角度介绍了8.14美加大停电的过程，详细分析了事故中调度员在处理紧急事故，控制中心的自动化系统以及各级控制中心的协调中存在的问题，提出了在事故发展的各个阶段调度员可以采取控制事故的措施，指出若调度员采取有效措施，可以避免这次大停电事故。
文章还总结了我们应从本次事故中汲取的教训。
关键词：美加大停电；电力系统调度；控制中心1引言2003年8月14日，美国东北部、中西部及加拿大安大略省发生了一次大停电事故。
它造成的巨大损失和影响在美国电力史上是空前的，也引起了世界各国的高度关注。
联合调查组历时半年多时间，经过大量的现场调查和模拟计算，于2004年4月6日公布了有关美加大停电的最终调查报告[1]。
此次事故所揭示的电网运行中的问题，特别是在电网结构日益复杂、电网互联日益紧密、市场环境下交易电量巨大、输电裕度逐渐变小的情况下，如何从技术上确保电网安全、稳定、经济地运行，对我国的电网调度运行工作有着重大的借鉴意义，因而，这次事故也引起了国内许多专家和工程运行人员的极大关注。
我国学者从电网建设、自动装置的优化配置、电网监控和负荷模型研究等角度对该事故进行了反思[2,3]。
从调度的角度分析，值得我们深思的一个问题是：从13:31时Eastlake5号机跳闸开始到16:05时Sammis-Star线路跳闸、系统崩溃，事故的发展共持续了2h34min，在这样相当长的一段时间内，调度员在做什么？他们是否有机会采取一些有效措施制止事故的发展？还是他们已经采取了一切必要的措施而事故仍无可避免？本文试图从事故的演变过程和事故中调度的表现来进行分析。
2事故背景简介2.1故障区域电网的运行模式北美电网包括三个独立电网：①东部互联电网，包括美国东部2/3的地区和加拿大从萨斯喀彻温省向东延伸至沿海省份的地区；②西部互联电网，包括美国西部1/3的地区（不含阿拉斯加州）和加拿大阿尔伯达省、不列颠哥伦比亚省以及墨西哥的一小部分；③相对较小的德克萨斯州电网。

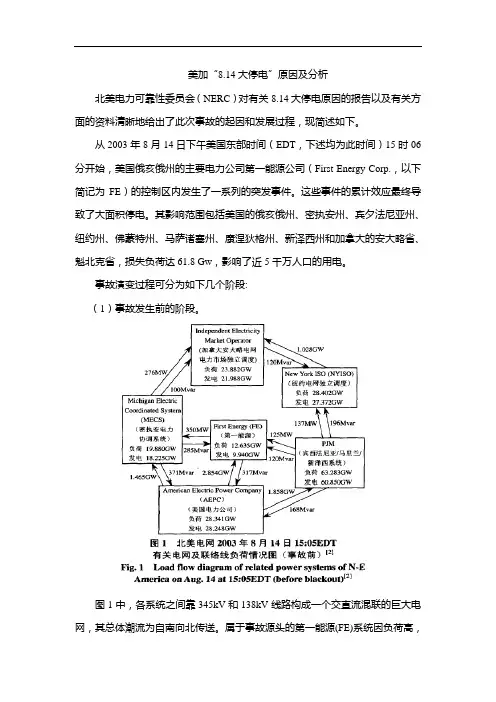

美加“8.14大停电”原因及分析北美电力可靠性委员会（NERC）对有关8.14大停电原因的报告以及有关方面的资料清晰地给出了此次事故的起因和发展过程，现简述如下。
从2003年8月14日下午美国东部时间（EDT，下述均为此时间）15时06分开始，美国俄亥俄州的主要电力公司第一能源公司（First Energy Corp.，以下简记为FE）的控制区内发生了一系列的突发事件。
这些事件的累计效应最终导致了大面积停电。
其影响范围包括美国的俄亥俄州、密执安州、宾夕法尼亚州、纽约州、佛蒙特州、马萨诸塞州、康涅狄格州、新泽西州和加拿大的安大略省、魁北克省，损失负荷达61.8 Gw，影响了近5千万人口的用电。
事故演变过程可分为如下几个阶段:（1）事故发生前的阶段。
图1中，各系统之间靠345kV和138kV线路构成一个交直流混联的巨大电网，其总体潮流为自南向北传送。
属于事故源头的第一能源(FE)系统因负荷高，受入大量有功，系统负荷约为12.635GW，受电约2.575GW(占总负荷的21%)，导致大量消耗无功。
尽管此时系统仍然处于正常的运行状态，但无功不足导致系统电压降低。
其中FE管辖的俄亥俄州的克力夫兰-阿克伦（Cleveland-Akron）地区为故障首发地点。
在事故前，供给该地区有功及无功的重要电源：机组戴维斯-贝斯机组（Davis-Besse）和东湖4号机（Eastlake4）已经停运。
在13∶31东湖5号机（Eastlake5）的停运，进一步耗尽了克力夫兰-阿克伦地区的无功功率，使该系统电压进一步降低。
（2）短路引起的线路开断阶段。
15∶05俄亥俄州的一条345kV（Chamberlin-Harding）输电线路在触树短路后跳闸（线路开断前潮流仅为正常裕量的43.5%），致使由南部向克力夫兰-阿克伦地区送电的另外3条345kV线路（Hanna-Juniper、Star-South Canton和Sammis-Star，如图2所示）的负荷加重（其中Hanna-Juniper线路上增加的负荷最多，同时向该地区送电的138kV线路的潮流也随之增加，如图3所示。

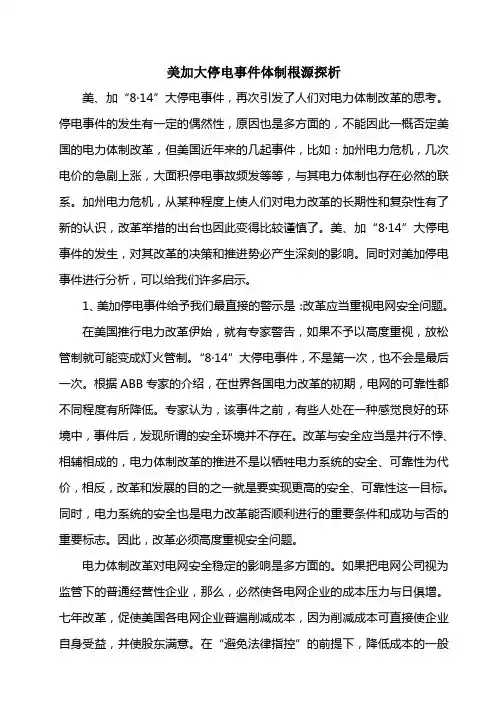

美加大停电事件体制根源探析美、加“8〃14”大停电事件，再次引发了人们对电力体制改革的思考。
停电事件的发生有一定的偶然性，原因也是多方面的，不能因此一概否定美国的电力体制改革，但美国近年来的几起事件，比如：加州电力危机，几次电价的急剧上涨，大面积停电事故频发等等，与其电力体制也存在必然的联系。
加州电力危机，从某种程度上使人们对电力改革的长期性和复杂性有了新的认识，改革举措的出台也因此变得比较谨慎了。
美、加“8〃14”大停电事件的发生，对其改革的决策和推进势必产生深刻的影响。
同时对美加停电事件进行分析，可以给我们许多启示。
1、美加停电事件给予我们最直接的警示是：改革应当重视电网安全问题。
在美国推行电力改革伊始，就有专家警告，如果不予以高度重视，放松管制就可能变成灯火管制。
“8〃14”大停电事件，不是第一次，也不会是最后一次。
根据ABB专家的介绍，在世界各国电力改革的初期，电网的可靠性都不同程度有所降低。
专家认为，该事件之前，有些人处在一种感觉良好的环境中，事件后，发现所谓的安全环境并不存在。
改革与安全应当是并行不悖、相辅相成的，电力体制改革的推进不是以牺牲电力系统的安全、可靠性为代价，相反，改革和发展的目的之一就是要实现更高的安全、可靠性这一目标。
同时，电力系统的安全也是电力改革能否顺利进行的重要条件和成功与否的重要标志。
因此，改革必须高度重视安全问题。
电力体制改革对电网安全稳定的影响是多方面的。
如果把电网公司视为监管下的普通经营性企业，那么，必然使各电网企业的成本压力与日俱增。
七年改革，促使美国各电网企业普遍削减成本，因为削减成本可直接使企业自身受益，并使股东满意。
在“避免法律指控”的前提下，降低成本的一般性措施包括使电网在较低的稳定裕度水平下运行，减少维修次数，缩减或者取消投资，这意味着减少电网设施的投入量。
许多电力公司现在仅维持最少的常规维护，因此降低了设备的可靠性，许多偏远的设施出于成本原因而采用无人值守、远方操作，增加了外力破坏的可能性等等。

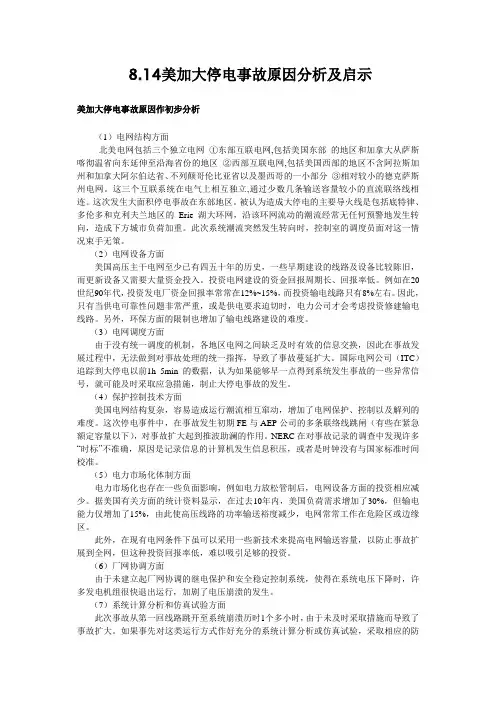

8.14美加大停电事故原因分析及启示美加大停电事故原因作初步分析（1）电网结构方面北美电网包括三个独立电网①东部互联电网,包括美国东部的地区和加拿大从萨斯喀彻温省向东延伸至沿海省份的地区②西部互联电网,包括美国西部的地区不含阿拉斯加州和加拿大阿尔伯达省、不列颠哥伦比亚省以及墨西哥的一小部分③相对较小的德克萨斯州电网。
这三个互联系统在电气上相互独立,通过少数几条输送容量较小的直流联络线相连。
这次发生大面积停电事故在东部地区。
被认为造成大停电的主要导火线是包括底特律、多伦多和克利夫兰地区的Erie 湖大环网，沿该环网流动的潮流经常无任何预警地发生转向，造成下方城市负荷加重。
此次系统潮流突然发生转向时，控制室的调度员面对这一情况束手无策。
（2）电网设备方面美国高压主干电网至少已有四五十年的历史，一些早期建设的线路及设备比较陈旧，而更新设备又需要大量资金投入。
投资电网建设的资金回报周期长、回报率低。
例如在20世纪90年代，投资发电厂资金回报率常常在12%~15%，而投资输电线路只有8%左右。
因此，只有当供电可靠性问题非常严重，或是供电要求迫切时，电力公司才会考虑投资修建输电线路。
另外，环保方面的限制也增加了输电线路建设的难度。
（3）电网调度方面由于没有统一调度的机制，各地区电网之间缺乏及时有效的信息交换，因此在事故发展过程中，无法做到对事故处理的统一指挥，导致了事故蔓延扩大。
国际电网公司（ITC）追踪到大停电以前1h 5min的数据，认为如果能够早一点得到系统发生事故的一些异常信号，就可能及时采取应急措施，制止大停电事故的发生。
（4）保护控制技术方面美国电网结构复杂，容易造成运行潮流相互窜动，增加了电网保护、控制以及解列的难度。
这次停电事件中，在事故发生初期FE与AEP公司的多条联络线跳闸（有些在紧急额定容量以下），对事故扩大起到推波助澜的作用。
NERC在对事故记录的调查中发现许多“时标”不准确，原因是记录信息的计算机发生信息积压，或者是时钟没有与国家标准时间校准。
美加电力系统停电事故特别调查组关于2003年8月14日美国－加拿大停电事故起因和建议的最终报告2004年4月美加电力系统停电事故特别调查组2004年3月31日尊敬的总统和总理阁下：我们非常高兴地向你们提交美加电力系统停电事故特别调查组的最终报告。
在你们的直接授权下，特别调查组已经完成了对2003年8月14日停电事故起因的彻底调查，并且对所应采取的措施提出了建议，以便降低将来发生类似规模事故的可能性。
报告表明，本次事故应该能够避免，并且美国和加拿大都必须立即采取措施以保证我们的电力系统更加可靠。
最重要的是，必须使可靠性准则成为强制规定，并对不遵守准则的行为进行实际的处罚。
我们希望两国继续合作以落实报告中提出的措施。
如果不执行这些建议，将会威胁到供电可靠性，而这对经济、能源和国家安全至关重要。
特别调查组的所完成的工作，是两国政府间密切而有效合作的典型例证。
这种合作还将在我们努力实施报告中建议的过程中得到延续。
我们决心同国会、议会、各州（省）及所有股东合作，确保北美电网的坚强和可靠。
在此我们还要感谢特别调查组的全体成员和各工作组的努力工作和大力支持，使我们完成了停电事故调查并得到最终调查报告。
所有参与者都对此作出了重要的贡献。
我们提交此报告并乐观地认为此报告的建议将会使我们两国人民获得更好的电力供给。
美国能源部部长：Spencer Abraham 加拿大自然资源部部长：John Efford目录第一章．简介 (4)第二章．北美电力系统及相关可靠性组织简介........... 错误!未定义书签。
第三章．停电事故.................................. 错误!未定义书签。
第四章．大停电事故前北美东北部电网的状态........... 错误!未定义书签。
第五章．大停电从俄亥俄州开始的过程和原因........... 错误!未定义书签。
第六章．大停电事故崩溃阶段 ........................ 错误!未定义书签。

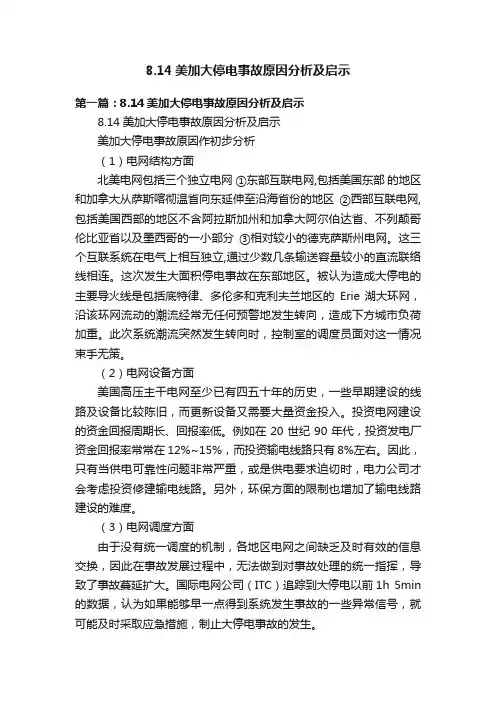

8.14美加大停电事故原因分析及启示第一篇：8.14美加大停电事故原因分析及启示8.14美加大停电事故原因分析及启示美加大停电事故原因作初步分析（1）电网结构方面北美电网包括三个独立电网①东部互联电网,包括美国东部的地区和加拿大从萨斯喀彻温省向东延伸至沿海省份的地区②西部互联电网,包括美国西部的地区不含阿拉斯加州和加拿大阿尔伯达省、不列颠哥伦比亚省以及墨西哥的一小部分③相对较小的德克萨斯州电网。
这三个互联系统在电气上相互独立,通过少数几条输送容量较小的直流联络线相连。
这次发生大面积停电事故在东部地区。
被认为造成大停电的主要导火线是包括底特律、多伦多和克利夫兰地区的Erie 湖大环网，沿该环网流动的潮流经常无任何预警地发生转向，造成下方城市负荷加重。
此次系统潮流突然发生转向时，控制室的调度员面对这一情况束手无策。
（2）电网设备方面美国高压主干电网至少已有四五十年的历史，一些早期建设的线路及设备比较陈旧，而更新设备又需要大量资金投入。
投资电网建设的资金回报周期长、回报率低。
例如在20世纪90年代，投资发电厂资金回报率常常在12%~15%，而投资输电线路只有8%左右。
因此，只有当供电可靠性问题非常严重，或是供电要求迫切时，电力公司才会考虑投资修建输电线路。
另外，环保方面的限制也增加了输电线路建设的难度。
（3）电网调度方面由于没有统一调度的机制，各地区电网之间缺乏及时有效的信息交换，因此在事故发展过程中，无法做到对事故处理的统一指挥，导致了事故蔓延扩大。
国际电网公司（ITC）追踪到大停电以前1h 5min 的数据，认为如果能够早一点得到系统发生事故的一些异常信号，就可能及时采取应急措施，制止大停电事故的发生。
（4）保护控制技术方面美国电网结构复杂，容易造成运行潮流相互窜动，增加了电网保护、控制以及解列的难度。
这次停电事件中，在事故发生初期FE与AEP公司的多条联络线跳闸（有些在紧急额定容量以下），对事故扩大起到推波助澜的作用。
美加8.14大停电电力实09马剑2003年8月14日，美国中西部、东北部及加拿大安大略省遭受了大面积停电事件。
事故开始于美国东部时间16时左右，在美国部分地区，电力供应在4日后仍未恢复，而在全部电力供应恢复之前，安大略省部分地区的停电持续了一个多星期。
一、事件全过程1、事故的发展过程[1]：事件发生前，停电地区中西部正值高温天气，电网负荷很大。
潮流方向是从印第安纳州和俄亥俄州南部通过密歇根州和俄亥俄州北部向底特律地区送电，并通过底特律地区送往加拿大的安达略省。
14时左右,俄亥俄北部属FE电网公司的Eastlake5号机组（597MW）跳闸。
15时05分，俄亥俄南北联络断面上送克里夫兰的一条345千伏线路跳闸，其输送的功率转移到相邻的345kV线路（Hanna–Juniper）上。
15时32分，俄亥俄另一条南北联络线Ohio Hanna—Juniper345千伏线路因对树放电跳闸，这是因为上一事件引起该线路长时间过热并下垂，从而接触线下树木。
当时由于警报系统失灵没能及时报警并通知运行人员，15:32该线路因短路故障而跳闸，使得克利夫兰失去第二回电源线，系统电压降低。
[2] 15时41分，俄亥俄又有两条南北联络线相继跳闸，克里夫兰地区出现严重低电压。
16时06分，俄亥俄南北联络断面又有一条345千伏线路跳闸。
此时潮流反向从底特律地区向俄亥俄州北部送电。
16时09分，俄亥俄南北联络最后两条345千伏联络线跳闸。
俄亥俄州南北联络断面全部断开，潮流发生大范围转移，通过印第安纳州经密歇根州与底特律地区向俄亥俄州北部送电。
大约30-45秒后，因电压下降，密歇根州中部电网大约180万千瓦机组相继跳闸，密歇根州中部电网电压开始崩溃。
16时10分，底特律地区电压全面快速崩溃，在8秒钟之内约30条密歇根州和底特律间的联络线跳闸，潮流再次发生大范围转移，从俄亥俄州南部经宾西法尼亚、纽约州、安达略、底特律向克里夫兰送电。

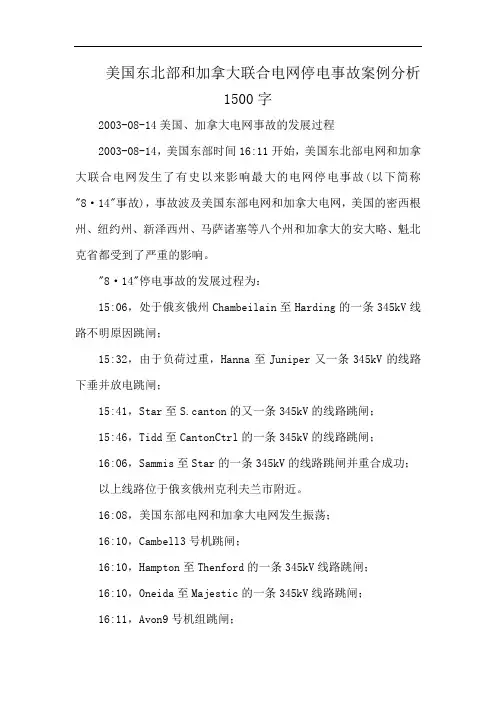

美国东北部和加拿大联合电网停电事故案例分析1500字2003-08-14美国、加拿大电网事故的发展过程2003-08-14，美国东部时间16:11开始，美国东北部电网和加拿大联合电网发生了有史以来影响最大的电网停电事故(以下简称"8·14"事故)，事故波及美国东部电网和加拿大电网，美国的密西根州、纽约州、新泽西州、马萨诸塞等八个州和加拿大的安大略、魁北克省都受到了严重的影响。
"8·14"停电事故的发展过程为：15:06，处于俄亥俄州Chambeilain至Harding的一条345kV线路不明原因跳闸；15:32，由于负荷过重，Hanna至Juniper又一条345kV的线路下垂并放电跳闸；15:41，Star至S.canton的又一条345kV的线路跳闸；15:46，Tidd至CantonCtrl的一条345kV的线路跳闸；16:06，Sammis至Star的一条345kV的线路跳闸并重合成功；以上线路位于俄亥俄州克利夫兰市附近。
16:08，美国东部电网和加拿大电网发生振荡；16:10，Cambell3号机跳闸；16:10，Hampton至Thenford的一条345kV线路跳闸；16:10，Oneida至Majestic的一条345kV线路跳闸；16:11，Avon9号机组跳闸；16:11，Beaver至DavisBesse的一条345kV线路跳闸；16:11，Midway至Lemoyne/Foster的一条138kV线路跳闸；16:11，Perr1号机组跳闸；16:11，美国东北部电网与加拿大解列；16:15，Sammis至Star的一条345kV线路跳闸并重合成功；16:17，Fermi核电站停机；16:17～16:21，密西根州数条线路跳闸。
事故共计损失负荷6180万kW。
事故中，美、加共有超过100座电厂停机，其中包括22座核电站。
美国加州“8.14”大停电事故学习及对电网安全运行的思考发表时间：2020-11-20T14:25:24.987Z 来源：《中国电业》2020年7月第19期作者：杨军[导读] 2020年8月14日-15日，美国加州发生大规模停电事故，期间超过60万用户受到影响。
本文在介绍美国加州电网的杨军国网安徽省电力有限公司宿州市供电公司安徽省宿州市 234000摘要: 2020年8月14日-15日，美国加州发生大规模停电事故，期间超过60万用户受到影响。
本文在介绍美国加州电网的基本情况的基础上，对本次大停电事故发展的各个阶段进行了分析，总结了大停电事故的原因，并以此对电网安全运行提出了一些想法和措施。
关键词:大停电;美国加州;安全运行1美国加州电网概况美国电网按地理分为三大系统：东部电网、西部电网和德州电网。
加州电网位于美国最西部，主要由圣地亚哥电气公司、南加州爱迪生公司、太平洋电气公司等三大供电公司供电，由加州电力调度控制中心统一调度。
加州电网与美国西部电网其他部分通过7回500千伏交流和1回500千伏直流互联，有10个负荷中心，其中洛杉矶盆地和大湾区负荷约占加州电网总负荷的61%。
2“8.14”大停电事故过程2.1加州电网运行情况。
美国加州近20年内最大负荷处于4000~5000万千瓦左右，历年中2006年负荷最大，达到5027万千瓦；可再生能源持续增长，2019年5月5日占总负荷比例峰值达到80.3%；2020年6月29日光伏峰值达1201万千瓦（占总负荷51%）。
2020年8月14日，加州电网最大负荷4678万千瓦，当天可再生能源峰值占总发电的31%，燃机出力占总发电的57%。
2.2事故发展过程（1）8月14日14点56分，一台燃机跳闸，装机49.4万千瓦，当时出力47.5万千瓦，之后加州电力调度控制中心紧急恢复事故备用；15点20分，因所有可用措施用尽之后，系统仍然不能提供满足预期的发电需求，加州电力调度控制中心启动二级紧急状态，请求区外支援。
美加大停电及加州电力危机的深层教训2511203077崔荣坤本文介绍了2003年8月14日美国东北部和加拿大部分地区发生大面积停电。
这次历史上最大规模的停电波及美国纽约等许多城市,加拿大安大略省的部分城市也受到影响。
停电影响了地铁、电梯以及机场的正常运营,在一些地方造成交通拥堵,影响了5000万人口的正常生活,损失达300亿美元。
他反映出许多共性的教训是深刻而沉重的【关键词】电力危机停电深层分析如果没有加州电力危机,如果没有美加大停电,我们很有可能对某些问题的认识还统一不起来,并为此支付学费。
我们必须改革和发展电力工业,我们希望少走弯路,少付点学费。
2003年8月14日美国东北部和加拿大部分地区发生大面积停电。
这次历史上最大规模的停电波及美国纽约等许多城市,加拿大安大略省的部分城市也受到影响。
停电影响了地铁、电梯以及机场的正常运营,在一些地方造成交通拥堵,影响了5000万人口的正常生活,损失达300亿美元。
美国从20世纪60年代以来,大停电至少有6次,其中5次都是美加大停电。
1965年11月9日发生的美国纽约市、加拿大安大略省等地的大停电,影响了3000万个用户,持续时间13个小时;1977年7月13日纽约市大停电,影响了900万人口,持续时间达26小时;1996年7月2日美国加利福尼亚等西部与加拿大艾伯特等地的大停电,影响200万人口,持续时间从几分钟到几个小时;1996年8月10日几乎与上次停电同样的地方,影响人口750万,持续时间长达9小时;1998年6月25日美国明尼苏达州等地和加拿大的安大略等地又发生大停电,影响15.2万人,持续19小时。
除了这些大停电事故外,还有为数众多的事故和故障,美国能源部在2000年曾对以上各次停电事故和故障作过研究,提出了不少有见地的措施,但都没有能够阻止停电事故的发生。
联系美国加州电力危机,它反映出许多共性的教训是深刻而沉重的。
一、对加州电力危机教训的深层分析1. 经过近年来的反思和调查研究,发现加州所发生的电力危机不是偶然的,而是许多因素集合促成的,这些因素有:(1)电力需求预测严重偏低,发输电设施没有增长,造成严重缺电。
电力系统研究性实验报告组长：王笠伊学号：12291017组员：韦棕澜学号：12291018大停电事故分析和经验总结引言从1832年，电磁感应现象的发现，从此电进入了我们的视野，事实证明，电是人类进入工业现代化的重要因素。
然而停电会给我们带来很大的不便，甚是危害。
近年来，世界各地电网发生了很多的大停电事故。
尤其是已美加“8.14”大停电为例，引起了极度的恐慌。
世界各国都有大面积停电的事故，学习和借鉴国内外的这些大停电事件，可以从中吸取经验、教训，有利于发展我国的电网安全系统，保障社会稳定。
主要的停电事件美加“8.14”（2003年）大面积停电事件2003年8月的美加大停电，直接经济损失数百亿美元。
由于当时距“9•11事件”时隔不足两年，停电地区群众一度认为停电是恐怖分子所为，造成轻度恐慌。
有纽约市民称“感觉这次大停电比9•11似乎还要可怕”。
事后美国第一能源公司和美国电力公司就停电事件接受了美国众议院能源委员会的调查。
停电涉及美国整个东部电网，事故中至少有21座电厂停运，停电持续时间为29h，损失负荷61800MW。
约5000万人受到影响，地域约24000平方千米，其中纽约州80% 供电中断。
事故原因及分析：1、最直接的原因是三条特高压输电线与树枝距离太近，短路跳闸。
2、由于当时的美国第一能源公司的报警系统非正常工作，缺乏监控设备，工作人员的操作不当，而没有进一步采取措施，加剧了这场事故的停电的造成的影响。
3、总体而言，这次大停电是很多的因素构成，包括通信设施差、人为错误、设备故障、工作人员人员专业知识缺乏及软件误差等。
不管是对复杂的计算机模拟系统还是到简单的输电通道环境清理，都未予以足够的重视。
印尼大停电事件2005年8月18日上午，印尼发生了包括首都雅加达在内的大面积停电事故印度尼西亚境内8月18日发生大面积停电，首都雅加达也彻底断电，总共波及近1亿人口，接近总人口的一半。
城市交通、铁路及航班也受到严重影响事故原因及分析：造成大停电的原因，主要是爪哇岛和巴厘岛的电力输电网发生故障，连带影响到雅加达等地区的供电，导致供电系统出现问题。

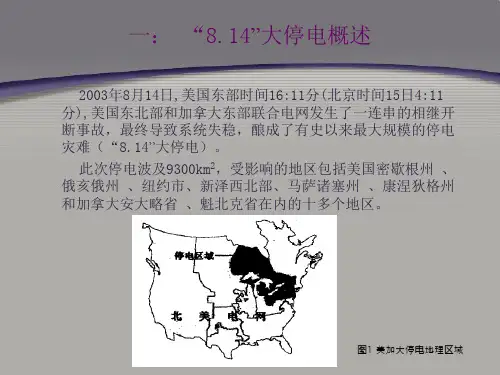

美加8.14⼤停电“初步分析与各⽅评论“美加8.14⼤停电初步分析”美国东部夏令时间（EDT）2003年8⽉14⽇16：11（北京时间15⽇4；11），美国、加拿⼤发⽣北美历史上规模最⼤的停电事故，停电区域涉及美国俄亥俄州，密歇根州，纽约州等8个州以及加拿⼤魁北克省，安⼤略省2个省，根北美电⼒可靠性协会（NERC）统计，此次停电事故累计损失负荷 61800MW，超过5000多万⼈的⽣活受到影响，据美国经济专家预测，此次美国历史上规模最⼤的停电事故所造成的经济损失可能⾼达300亿美国/d，事故区域在16⽇11：00（即事故发⽣后的42h49min）基本恢复供电，到⽬前为⽌，有关各⽅均未公布事故发⽣的原因及事故原始资料。
我们根据收集的有关资料，对停电做了初步的分析，并介绍了以美国为主的各界对此停电事故的评论和反思。
1、停电事故发⽣的过程和恢复情况受本次停电事故影响最严重的地区是NERC的NPCC（东北电⼒协调委员会）分区，MAAC（⼤西洋中区委员会）分区和ECAR（东部中区可靠性协调组织）3个分区，包括PJM电⽹、中西部电⽹、魁北克⽔电系统、安⼤略电⽹、新英格兰电⽹和纽约电⽹，发⽣事故的电⼒系统基本情况、负荷损失情况见表1。
表1 事故发⽣的电⽹及负荷损失情况 MWNERC 2002年夏季装机电⽹损失分区最⼤负荷容量负荷MAAC 52570 64000 PJM电⽹（宾西法尼亚州、新泽西州）4200ECAR 96330 122990 中西部电⽹Midwcst ISO（俄亥俄州，密歇根州、威斯康星州）魁北克⽔电系统（加拿⼤魁北克省）安⼤略电⽹（加拿⼤安⼤略省）1300010020000NPCC 101150 133460 新英格兰电⽹（台萨诸塞州和康涅狄格州）纽约电⽹（纽约州）2500 22000合计损失负荷618001.1停电事故发⽣的过程综合北美电⼒右靠性协会（NERC）、美联社和美国电⼒公司（AEP）、国际输电公司（ITC ）、剑桥能源研究协会（CERA）等机构的资料、事故的发⽣过程（参见图1如下）8⽉14⽇14：00左右，俄亥俄州FirstEnergy的E5号680MW燃煤机组退出运⾏；15.06 ～15:32，向克⾥夫兰供电的两条输电线路（Chamberlin-Harding345KV输电线和Hanna-Juniper345KV输电线）相继跳闸，克⾥夫兰出现低电压；15：41～15：46，向北部俄亥俄电⽹供电的连接FirstEmergy和美国电⼒公司（AEP）的两条输电线路（Star-South Canton345KV输电线路和Tidd-Canton Control 345KV输电线）跳闸；16：06向北部俄亥俄电⽹供电的1条输电线（Sammis-Star 345KV 输电线）跳闸，FirstEnergy向密歇根ITC电⽹拉电200MW，密歇根电⽹出现低电压，加拿⼤和美国东部电⽹出现功率摇摆；16：09，连接俄亥俄南北电⽹的两条联络线（Galion-Mushingum River-Ohio Central 345KV线路）East Lima-Fostoria Cenrtal 345KV 线路跳闸，俄亥俄南北电⽹解列，FirstEnergy(北⽹)向密歇根ITC 电⽹拉电2200MW，IPC与安⼤略电⽹的潮流反转，密歇根电⽹电压下降，密歇根中部两座总容量1800MW的电⼚Kinder-Mor-gan和MCV在15s 内相继停运；16：10，密歇根ITC电⽹电压崩溃，在8s内密歇根30条输电线停运，ITC 电⽹与密歇根其它电⽹解列，俄亥俄北⽹从安⼤略和密电码歇根拉电，潮流达到2800MW，事故波及安⼤略和纽约电⽹，纽约电⽹切断与安⼤略电⽹的连接以⾃保，但电⽹很快崩溃，由此⾃16：11爆发了⼤⾯积停电事故，在事故发⽣后，AEP电⽹和PJM电⽹分别阻⽌了停电向印第安纳、PJM南部发展。
美加“814”大停电事故调查组完成最终报告
本刊编辑部
【期刊名称】《国际电力》
【年(卷),期】2004(8)2
【摘要】美加大停电事故调查组2004年4月5日提交最终报告,其中明确以下概念:(1)2003年8月14日的大停电是可以预防的;(2)必须立即采取措施以保证美加电力系统更可靠;(3)首先最重要的是,遵守可靠性规则必须是强制性的,对违规者要予以重罚。
【总页数】1页(P15-15)
【关键词】电力系统;可靠性;电网;停电事故;美国;加拿大
【作者】本刊编辑部
【作者单位】
【正文语种】中文
【中图分类】TM732
【相关文献】
1.美加大停电最终调查报告提出要建立实行高可靠性标准的制度 [J], 朱成章
2.《美国-加拿大2003年8.14大停电事故最终报告》征订单 [J],
3.由"8·14"美加大停电看北京预防和应对大停电事故 [J], 张雪轩
4.美加联合调查组公布8.14大停电中期调查报告 [J],
5.密执安州公共供电委员会公布美加8.14大停电事故调查报告 [J], 本刊编辑部
因版权原因，仅展示原文概要，查看原文内容请购买。

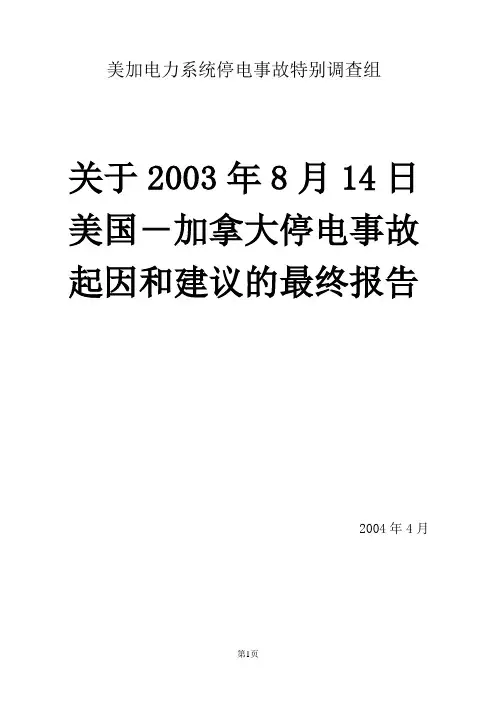

美加电力系统停电事故特别调查组
关于2003年8月14日美国－加拿大停电事故起因和建议的最终报告
2004年4月
美加电力系统停电事故特别调查组
2004年3月31日
尊敬的总统和总理阁下：
我们非常高兴地向你们提交美加电力系统停电事故特别调查组的最终报告。
在你们的直接授权下，特别调查组已经完成了对2003年8月14日停电事故起因的彻底调查，并且对所应采取的措施提出了建议，以便降低将来发生类似规模事故的可能性。
报告表明，本次事故应该能够避免，并且美国和加拿大都必须立即采取措施以保证我们的电力系统更加可靠。
最重要的是，必须使可靠性准则成为强制规定，并对不遵守准则的行为进行实际的处罚。
我们希望两国继续合作以落实报告中提出的措施。
如果不执行这些建议，将会威胁到供电可靠性，而这对经济、能源和国家安全至关重要。
特别调查组的所完成的工作，是两国政府间密切而有效合作的典型例证。
这种合作还将在我们努力实施报告中建议的过程中得到延续。
我们决心同国会、议会、各州（省）及所有股东合作，确保北美电网的坚强和可靠。
在此我们还要感谢特别调查组的全体成员和各工作组的努力工作和大力支持，使我们完成了停电事故调查并得到最终调查报告。
所有参与者都对此作出了重要的贡献。
我们提交此报告并乐观地认为此报告的建议将会使我们两国人民获得更好的电力供给。
美国能源部部长：Spencer Abraham 加拿大自然资源部部长：John Efford
目录
第一章．简介 (4)
第二章．北美电力系统及相关可靠性组织简介.......... 错误！未定义书签。
第三章．停电事故................................. 错误！未定义书签。
第四章．大停电事故前北美东北部电网的状态.......... 错误！未定义书签。
第五章．大停电从俄亥俄州开始的过程和原因.......... 错误！未定义书签。
第六章．大停电事故崩溃阶段 ....................... 错误！未定义书签。
第七章．8.14大停电与以前历次北美地区大停电的比较 . 错误！未定义书签。
第八章．大停电中的核电厂......................... 错误！未定义书签。
第九章．停电事故中物理和网络安全方面的问题........ 错误！未定义书签。
第十章．预防和减小未来停电事故影响的建议.......... 错误！未定义书签。
第一章．简介
2003年8月14日，美国中西部、东北部及加拿大安大略省遭受了大面积停电事故。
停电事故影响到约5000万人口，造成美国俄亥俄、密歇根、宾西法尼亚、佛蒙特、麻萨诸塞、康涅狄格、新泽西以及加拿大安大略等地区约61800MW 的负荷损失。
事故开始于美国东部时间16时左右，在美国部分地区，电力供应在4日后仍未恢复，而在全部电力供应恢复之前，安大略省部分地区的停电持续了一个多星期。
美国因停电造成的损失估计在40至100亿美元之间。
1在加拿大，8月份国民生产总值下降了0.7％，即1890万工作小时的损失，安大略省的产值下降了23亿加元。
2
8月15日布什总统和克雷蒂安总理指派了美国－加拿大电力系统事故特别
调查组，调查组的任务是调查事故的起因，并寻求降低今后发生停电事故可能性的方法。
他们任命美国能源部部长Spencer Abraham和加拿大自然资源部长Herb Dhaliwal作为特别调查组的联合负责人（后来John Efford先生接替Herb Dhaliwal先生成为加拿大自然资源部部长和特别调查组联合负责人），其它3位美国代表和3位加拿大代表被任命为特别调查组成员。
美国方面的成员包括：Tom Ridge（国土安全部部长）、Pat Wood III（联邦能源管理委员会主席）和Nils Diaz （核管理委员会主席），加拿大方面的成员是：副总理John Manley（后由副总理Anne McLellan接替）、Kenneth Vollman（国家能源部长）和Linda J. Keen （加拿大核安全委员会总裁）。
特别调查组的工作分为两个阶段：
第一阶段：对事故进行调查以判定其发生和未得到控制的原因。
第二阶段：对降低未来发生停电事故可能性和降低事故规模的措施提出建议。
特别调查组下设3个工作组辅助进行各阶段工作——电力系统工作组（ESWG）、核工作组（NWG）以及安全工作组（SWG）。
工作组由美国、加拿大政府机构各州和省的代表、联邦公务员、合同雇员组成。
特别调查组在2003年11月19日发表了中期报告，总结了两国联合调查中发
现的关于8.14停电事故起因的情况。
11月19日之后，特别调查组的技术调查组继续进行中期报告发表时未能完成的分析。
工作组将起草建议的重点放在避免将来发生停电事故和一旦事故发生后降低其规模上。
在起草这些建议的过程中，工作组充分吸取调查组补充分析中获得的信息和观点和3次公开会议（Cleveland、纽约和多伦多）以及2次技术讨论会（费城和多伦多）上得到的意见。
他们还吸取美国能源部和加拿大自然资源部为此建立的网站上的评论意见。
尽管此最终报告提出了一些事故发生前的事件和情况的最新信息和关于事故逐步进程的补充细节，但所有收到的意见和特别调查组成员进行的补充分析都没有改变中期报告中各项结论的有效性。
但是，此报告补充提出了一些中期报告中没有明确的，关于妨碍稳定要求，以及体制上和实施中缺陷的发现。
最终报告的结构与中期报告相似，它将作为中期报告的更新和替代。
它被分为10章，包括这篇作为介绍的章节。
第2章提出了维护和保障北美大电力系统可靠性的体制框架的总体看法，特别着重分析了几家相关组织的角色和责任。
